Газовое отопление в частном доме: из чего состоит система

Как устроена газовая система отопления в целом

Газовая система отопления в частном доме устроена как два связанных контура. Первый — газовый: топливо приходит от магистрали или газгольдера через ввод в дом, проходит через счётчик и запорную арматуру и доходит до котла. Второй — водяной: котёл нагревает теплоноситель, тот по трубам расходится по радиаторам и тёплым полам, отдаёт тепло помещениям и возвращается обратно охлаждённым. Замкнутый цикл, который повторяется непрерывно, пока работает автоматика.

Понимать систему удобнее именно через эту логику: где-то горит газ, где-то движется вода, и оба контура встречаются внутри котла. Газовая часть — зона ответственности газовой службы: любые изменения здесь допустимы только по проекту и силами сертифицированных монтажников. Водяная часть проектируется и монтируется обычными отопленцами, и именно здесь больше всего вариантов компоновки и ошибок трассировки.

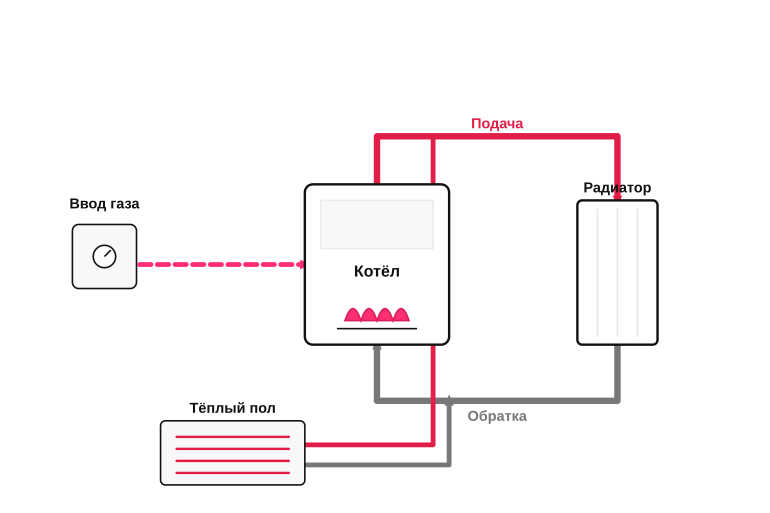

Газовый и водяной контуры

Газовый контур короткий и линейный: от точки ввода в дом газ идёт через отключающий кран, фильтр, счётчик и подводку к котлу. Внутри котла он попадает в горелку, сгорает в камере сгорания, а продукты горения уходят через дымоход. Этот участок не имеет ответвлений по дому: газ нигде не циркулирует по комнатам, он только доставляется к одному прибору.

Водяной контур, наоборот, разветвлённый и замкнутый. Нагретый в теплообменнике котла теплоноситель уходит в подающую трубу, расходится по радиаторам или коллекторам тёплого пола, отдаёт тепло и по обратной трубе возвращается в котёл. Циркуляцию обеспечивает насос, а давление и расширение воды при нагреве компенсируют расширительный бак и группа безопасности.

• Газовый контур: ввод, кран, фильтр, счётчик, подводка, котёл, дымоход
• Водяной контур: котёл, подача, радиаторы и тёплый пол, обратка, насос, расширительный бак

Что такое теплоноситель и обвязка

Теплоноситель — это жидкость, которая переносит тепло от котла к отопительным приборам. Чаще всего это обычная подготовленная вода, реже — незамерзающие составы на основе пропиленгликоля, например для домов с сезонным проживанием, где зимой систему могут оставить без отопления. Антифриз требует совместимости с материалами котла и уплотнителей, поэтому его выбирают на этапе проекта, а не после монтажа.

Обвязкой называют набор узлов и арматуры вокруг котла, который превращает его из отдельного прибора в часть системы. Сюда входят циркуляционный насос, группа безопасности (предохранительный клапан, автоматический воздухоотводчик и манометр), расширительный бак, фильтр-грязевик, краны и коллекторы. Без полноценной обвязки котёл работать не будет: ему некуда сбрасывать избыточное давление и нечем гонять теплоноситель по дому.

• Циркуляционный насос
• Группа безопасности: предохранительный клапан, воздухоотводчик, манометр
• Расширительный бак
• Фильтр-грязевик
• Запорные краны и коллекторы

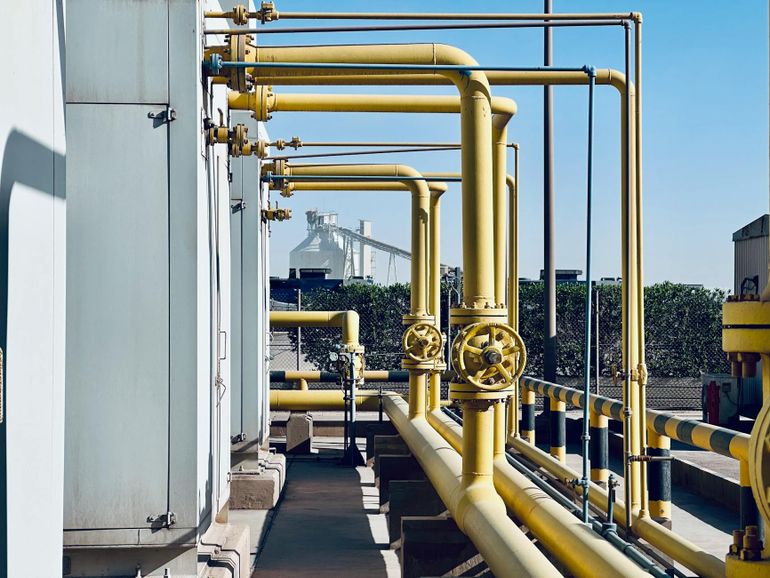

Газовая часть: от трубы на улице до котла

Газовая часть системы — это короткий, но самый зарегулированный участок: от уличной трубы до входного штуцера котла. Здесь газ проходит через ввод в дом, запорный кран, счётчик, фильтр и гибкую подводку, и каждый из этих узлов решает свою задачу — отсечь поток, измерить расход, защитить горелку от мусора.

Логика проста: если хотя бы один элемент выпадает из цепочки или установлен неправильно, котёл либо не пройдёт пуск, либо будет работать с риском для оборудования и людей. Поэтому газовая часть всегда проектируется и монтируется отдельно от водяной обвязки и принимается газовой службой по своему регламенту.

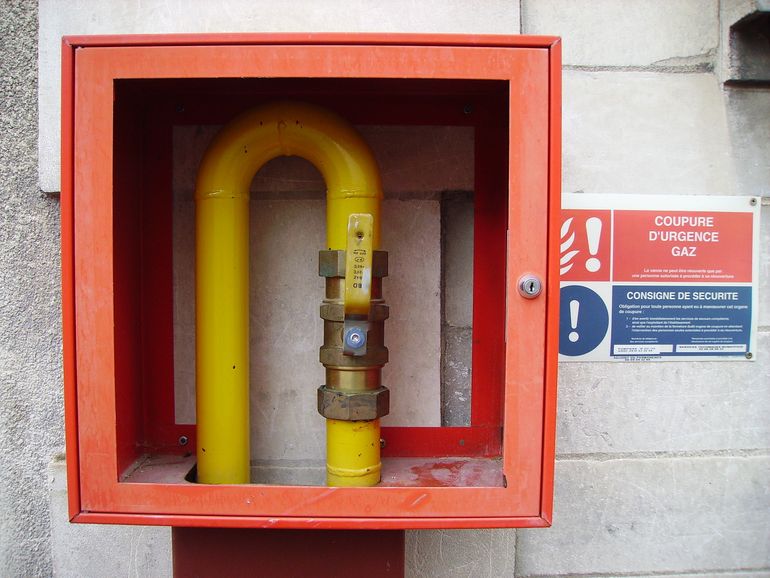

Ввод, счётчик и запорная арматура

Ввод газа в дом — это участок трубы, который заходит с улицы через стену в котельную или кухню и заканчивается отводом к котлу. Сразу после ввода ставится главный запорный кран: им перекрывают газ при любых работах, утечках или длительном отъезде. Дальше по ходу газа идёт счётчик, фильтр грубой очистки и гибкая или жёсткая подводка к самому котлу.

Порядок элементов не произвольный. Фильтр обязательно стоит до котла, чтобы окалина и пыль из трубы не доходили до газового клапана и форсунок горелки. Счётчик располагается так, чтобы шкала была доступна для съёма показаний, а запорный кран — в зоне, до которой можно дотянуться без табуретки и инструментов.

• Ввод газа через стену с гильзой
• Главный шаровой запорный кран
• Бытовой газовый счётчик
• Фильтр грубой очистки газа
• Гибкая или жёсткая подводка к котлу

Зона ответственности газовой службы

Всё, что относится к газовой части, проектирует, монтирует и принимает в эксплуатацию специализированная организация с допуском: от врезки в уличную сеть до подключения гибкой подводки к котлу. Самостоятельный перенос счётчика, замена крана или установка нового котла без согласования — это не экономия, а прямое нарушение, из-за которого дом могут отключить от газа.

Владельцу остаётся обслуживание по регламенту: следить за датой следующей поверки счётчика, не загромождать подходы к крану и счётчику, вызывать аварийную службу при запахе газа и пускать специалистов на ежегодное техобслуживание. Любые изменения в схеме — только через заявку и проект, согласованный с газовой службой.

• Врезка в уличный газопровод и ввод в дом
• Установка и замена счётчика, крана, фильтра
• Подключение и первичный пуск котла
• Ежегодное техническое обслуживание
• Реагирование на утечки и аварийные ситуации

Газовый котёл: сердце системы

Котёл — это управляемый источник тепла, к которому привязана вся остальная система: трубы, радиаторы, тёплый пол, бойлер косвенного нагрева. Если формализовать его роль, котёл сжигает газ в горелке, передаёт тепло теплоносителю через теплообменник и поддерживает заданную температуру воды, ориентируясь на показания датчиков и команду от термостата или погодозависимой автоматики.

От типа котла зависит не только мощность, но и обвязка, требования к дымоходу, электропитанию и помещению. Поэтому когда проектировщик называет котёл настенным конденсационным двухконтурным, за этими словами стоит конкретный набор ограничений по монтажу и эксплуатации, который проще понять заранее, чем переделывать котельную после.

Что делает котёл

Внутри корпуса котла газ из подводящей трубы поступает на горелку, поджигается и нагревает теплообменник — металлический узел, через который проходит теплоноситель, то есть вода или незамерзающая жидкость в системе отопления. Циркуляционный насос гонит нагретый теплоноситель по контуру к радиаторам и тёплому полу, а остывшая вода возвращается в котёл по обратной линии и снова нагревается.

Параллельно котёл следит за безопасностью: контролирует наличие пламени, тягу в дымоходе, давление в системе и температуру теплоносителя. При отклонении он гасит горелку и выдаёт ошибку. Управление режимом идёт либо от собственного датчика температуры, либо от внешнего комнатного термостата или погодозависимого регулятора, который ориентируется на температуру на улице.

Базовые разновидности на уровне принципа

Базовое деление идёт по способу монтажа и по числу контуров. Настенный котёл — компактный блок, который вешается на стену и обычно уже содержит насос, расширительный бак и группу безопасности внутри корпуса. Напольный котёл крупнее, ставится на пол отдельной котельной, имеет более ресурсный теплообменник (например, чугунный или стальной) и чаще используется при большой мощности или с бойлером косвенного нагрева.

По принципу работы котлы делятся на конвекционные и конденсационные. Конвекционный нагревает теплоноситель только за счёт сжигания газа и отправляет горячие продукты сгорания в дымоход. Конденсационный дополнительно отбирает тепло из водяного пара в дымовых газах, поэтому работает эффективнее, но требует низкотемпературного режима и отвода кислого конденсата в канализацию. Подбор конкретной модели — отдельная тема, здесь важно понимать сам принцип.

• По монтажу: настенные и напольные
• По числу контуров: одноконтурные (только отопление) и двухконтурные (отопление и горячая вода)
• По принципу работы: конвекционные и конденсационные
• По камере сгорания: с открытой камерой (забор воздуха из помещения) и с закрытой (через коаксиальный дымоход с улицы)

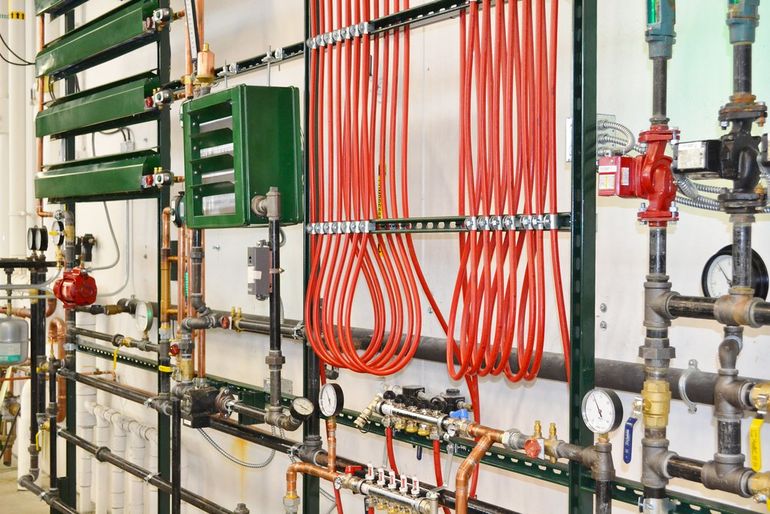

Обвязка котла и узлы безопасности

Котёл сам по себе не образует работающую систему. Вокруг него собирается обвязка — набор узлов, которые перекачивают теплоноситель, компенсируют его расширение, сбрасывают лишнее давление, выводят воздух и удерживают грязь. Если формализовать задачу, обвязка решает четыре вопроса: движение, объём, давление и чистота.

Часть этих элементов уже встроена в современный настенный котёл, часть выносится на трубопровод рядом с ним. Важно понимать, какие узлы есть внутри корпуса, а какие монтажник должен поставить отдельно, иначе на ровном месте появляется зона риска: перегрев, завоздушивание или разрыв бака.

Насос, расширительный бак, группа безопасности

Циркуляционный насос гонит теплоноситель по кругу: из котла в радиаторы и обратно. Без принудительной циркуляции современные системы с тонкими трубами и компактными радиаторами просто не прогреют дальние комнаты, особенно на втором этаже. В настенных котлах насос обычно встроен, в напольных его ставят отдельно на обратке перед котлом.

Расширительный бак принимает излишек объёма теплоносителя при нагреве — вода при нагреве с 20 до 80 градусов увеличивается примерно на 3 процента. Группа безопасности — это связка из трёх элементов: предохранительный клапан сбрасывает давление при превышении порога (обычно 3 бар), манометр показывает текущее давление, автоматический воздухоотводчик стравливает воздух из верхней точки. На закрытых системах эта связка обязательна.

• Циркуляционный насос — движение теплоносителя по контуру
• Расширительный бак — компенсация теплового расширения воды
• Предохранительный клапан — сброс избыточного давления

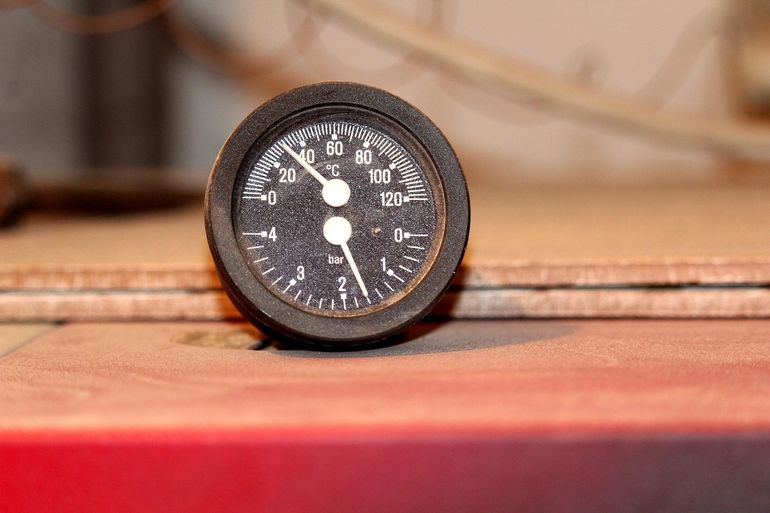

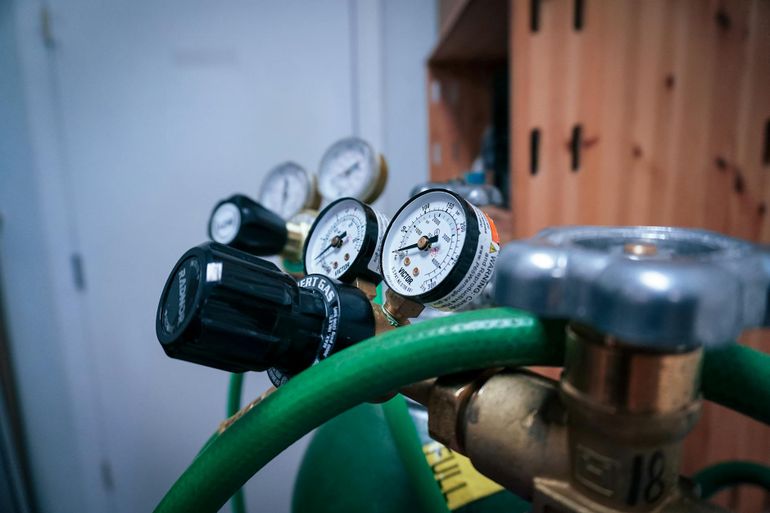

• Манометр — контроль давления в системе
• Автоматический воздухоотводчик — удаление воздуха из верхней точки
• Фильтр-грязевик на обратке — защита котла и насоса от шлама

Что будет, если узла не хватает

Каждый пропущенный элемент обвязки превращается в отложенную аварию. Без расширительного бака давление при нагреве упирается в предохранительный клапан, и система начинает регулярно сбрасывать воду — подпитка скрывает проблему до тех пор, пока не потечёт соединение или не лопнет теплообменник. Без фильтра-грязевика, например магнитно-сетчатого, окалина и продукты коррозии оседают в насосе и теплообменнике, поднимая шум и снижая теплоотдачу.

Отсутствие группы безопасности на закрытом контуре — прямое противоречие базовой логике системы: при отказе автоматики котла давление расти будет, а сбрасывать его некуда. Неработающий или забитый воздухоотводчик приводит к воздушным пробкам в радиаторах верхнего этажа, и хозяин годами топит дом, в котором половина приборов еле тёплые.

Разводка по дому: трубы, радиаторы и тёплый пол

От котла теплоноситель уходит в разводку — сеть труб, которая доставляет горячую воду к радиаторам и контурам тёплого пола, а потом возвращает её обратно. Именно разводка определяет, насколько равномерно прогреется дом и удобно ли будет регулировать температуру по комнатам.

В частных домах встречаются три базовые логики разводки: однотрубная (радиаторы включены последовательно), двухтрубная (отдельные подача и обратка к каждому прибору) и лучевая, или коллекторная (от коллектора к каждому радиатору идёт своя пара труб). Подробное сравнение схем — отдельная большая тема; для понимания системы достаточно знать, что выбор схемы влияет на температуру последних радиаторов в ветке и на возможность поэкземплярной регулировки.

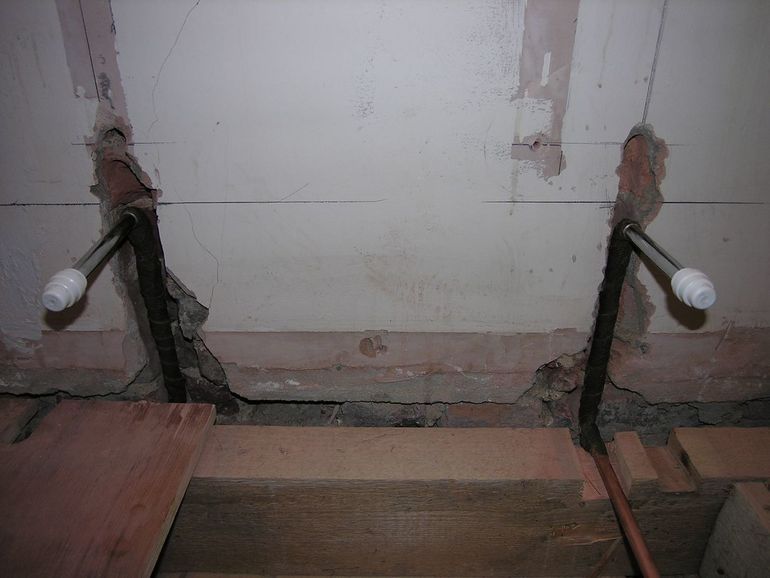

Трубы и радиаторы

Для разводки в частных домах применяют металлопластик, сшитый полиэтилен (PE-X) или полипропилен; реже — медь и сталь. Трубы прокладывают по стенам, в стяжке или в штробах, обязательно с учётом теплового расширения и доступа к соединениям. Закрытые в стяжке участки делают цельными, без скрытых фитингов — иначе течь окажется недоступной для ремонта.

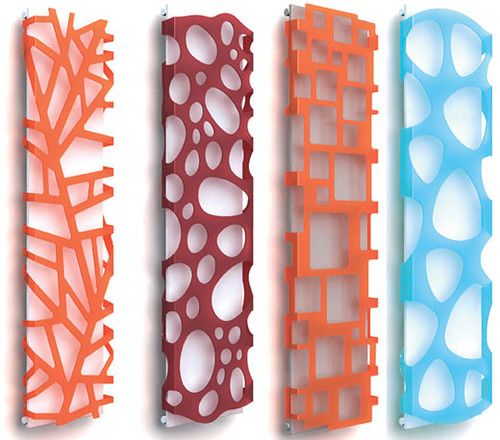

На радиаторах ставят запорную арматуру и термостатические головки: они позволяют задать комнатную температуру и автоматически прикрывают подачу, когда воздух прогрелся. Такая поэкземплярная регулировка снимает с котла часть работы и выравнивает климат между комнатами — спальня может жить при 19 °C, а ванная при 24 °C на одной и той же системе.

• Запорные краны на подаче и обратке — для отключения радиатора без слива системы
• Термостатическая головка — задаёт температуру воздуха в комнате
• Воздухоотводчик (кран Маевского) — для удаления воздушных пробок
• Балансировочный вентиль — выравнивает расход по веткам

Контур тёплого пола

Тёплый пол работает при температуре теплоносителя 35–45 °C, тогда как радиаторы рассчитаны на 55–75 °C. Напрямую от котла такую низкую температуру подавать нельзя, поэтому между котлом и петлями пола ставят смесительный узел: он подмешивает в подачу часть остывшей обратки и удерживает заданный режим. Без этого узла стяжка будет перегреваться, а напольное покрытие — рассыхаться.

Сами петли пола сходятся на коллекторе — гребёнке с расходомерами и отсечными клапанами по каждому контуру. Через коллектор балансируют расход в петлях разной длины и при необходимости подключают сервоприводы для покомнатного управления. Подробное устройство низкотемпературной ветки — тема для отдельного разбора, здесь важно зафиксировать сам факт: тёплый пол — это не просто труба в стяжке, а отдельный узел со своей автоматикой.

• Смесительный узел с трёхходовым клапаном и циркуляционным насосом
• Коллектор с расходомерами по контурам
• Петли труб в стяжке (например, PE-X или PE-RT)
• Сервоприводы и комнатные термостаты для покомнатного управления

Минимальная и расширенная схема: что бывает в реальных домах

В реальных домах схема газового отопления собирается из одного и того же набора кирпичиков, но глубина обвязки и количество контуров заметно отличаются. Чтобы не запутаться при разговоре с проектировщиком, удобно держать в голове две опорные конфигурации: минимальную рабочую и расширенную, в которую добавляются комфорт и автоматика.

Граница между ними проходит не по площади дома, а по задачам: нужен ли отдельный нагрев воды на кухню и душ, планируются ли тёплые полы, насколько важно держать стабильную температуру в каждой комнате. От ответов зависит, появятся ли в котельной бойлер косвенного нагрева, смесительный узел и погодозависимая автоматика.

Минимальный рабочий состав

Минимальная схема — это всё, без чего система просто не запустится или будет работать с риском. Газ заходит в дом через ввод с краном и счётчиком, идёт к котлу, продукты сгорания уходят в дымоход, а нагретый теплоноситель циркулирует по одному радиаторному контуру и возвращается обратно. На котле или рядом с ним стоит обвязка с группой безопасности, расширительным баком и циркуляционным насосом, если он не встроен.

Управление в такой схеме обычно сводится к собственной автоматике котла и, в лучшем случае, одному комнатному термостату в гостиной. Этого достаточно для небольшого одноэтажного дома с радиаторами под окнами и одной точкой горячей воды от двухконтурного котла.

• Ввод газа с краном и счётчиком
• Газовый котёл с собственной автоматикой
• Дымоход (чаще коаксиальный)
• Группа безопасности и расширительный бак
• Циркуляционный насос
• Один радиаторный контур с радиаторами и термоголовками
• Подпитка и слив системы

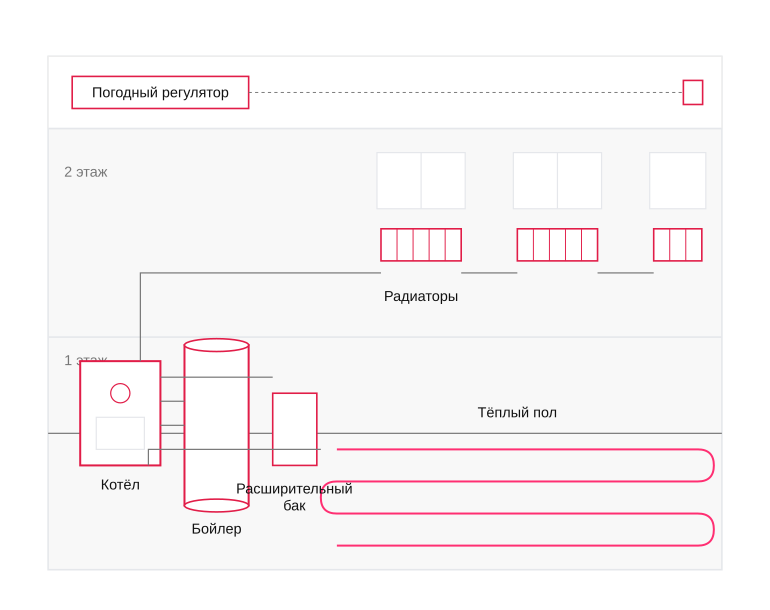

Что добавляют в расширенной схеме

Расширенная схема появляется там, где дом больше, этажей два, а к отоплению добавляются тёплые полы и серьёзный разбор горячей воды. К одноконтурному котлу подключается бойлер косвенного нагрева — отдельный бак, который греется теплоносителем и выдаёт стабильный поток горячей воды на несколько точек. Радиаторный контур и контур тёплого пола разводятся раздельно, между ними появляется смесительный узел с трёхходовым клапаном, который понижает температуру для пола до безопасных 35–45 °C.

Сверху накручивается автоматика: погодозависимый регулятор с уличным датчиком, комнатные термостаты по зонам, сервоприводы на коллекторе тёплого пола, иногда комнатные модули с расписанием. Такая система дороже в проекте и монтаже, но даёт ровную температуру по дому и заметно экономит газ за счёт того, что котёл работает на пониженных режимах, а не циклами на максимуме.

• Бойлер косвенного нагрева для ГВС
• Отдельный контур тёплого пола с коллектором
• Смесительный узел с трёхходовым клапаном
• Погодозависимая автоматика с уличным датчиком
• Комнатные термостаты и сервоприводы по зонам
• Гидрострелка или гидравлический разделитель при нескольких контурах
