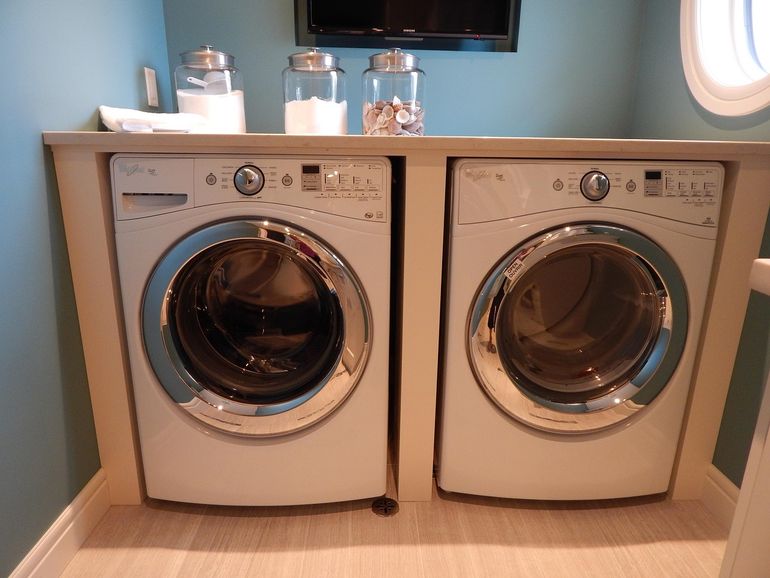

Подключение стиральной и сушильной машины в частном доме: вода, канализация, розетки и защита от протечек

Что учесть до монтажа: специфика частного дома

В квартире монтажник приходит на готовое: вывод воды с краном, канализационный отвод нужной высоты, розетка с заземлением и автомат в щите. В частном доме всё это нужно спроектировать и собрать самому, и любая ошибка на этом этапе превращается в запах из машинки, выбитый автомат или лужу на полу постирочной.

Поэтому до закупки техники имеет смысл разложить подключение на четыре инженерных узла и под каждый зафиксировать свои требования. Дальше в статье эти узлы разбираются по очереди: что подвести, на какой высоте, какими сечениями и какой защитой закрыть.

Чем подключение в доме отличается от квартиры

Главное отличие — отсутствие готовых стояков и узлов. Воду чаще всего подаёт скважинный насос или насосная станция, и давление в системе скачет в диапазоне рабочего реле, а не держится стабильным, как в городском водопроводе. Стоки уходят не в общий стояк, а в септик или станцию биоочистки, и горячая мыльная вода с порошком — это нагрузка на биологию, которую нужно учитывать.

Дальше всплывает мелочь, которую в квартире решает дом: жёсткая вода из скважины без водоподготовки убивает ТЭН за пару лет, заземление в старой проводке часто фиктивное, а постирочная нередко стоит у наружной стены, где зимой замерзает плохо утеплённый подвод. Всё это меняет требования к фильтрам, кабелю, УЗО и трассировке труб.

• Нестабильное давление от насосной станции и гидроудары при отключении
• Жёсткая вода из скважины без умягчителя
• Слив в септик или станцию биоочистки, а не в общий стояк
• Риск замерзания подводки у наружных стен
• Слабое или фиктивное заземление в старых щитах

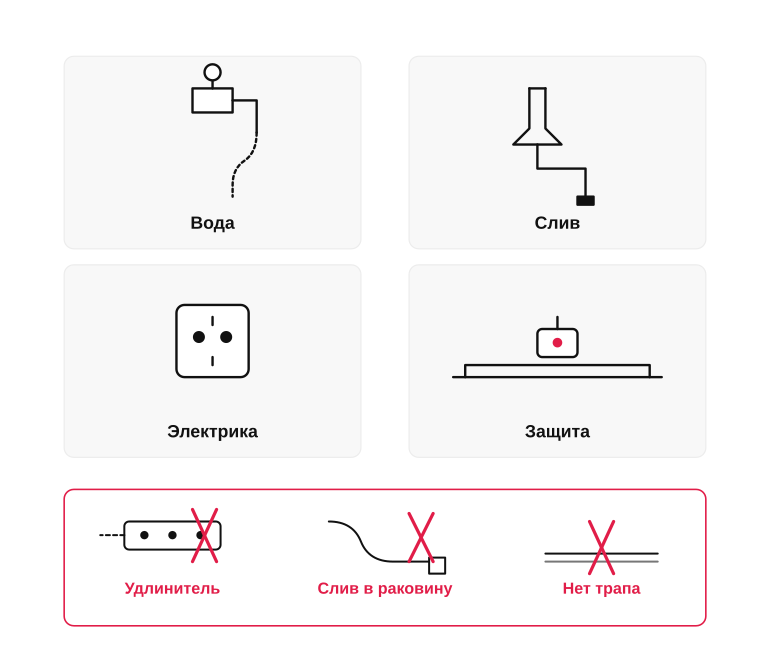

Четыре инженерных узла подключения

Чтобы не утонуть в мелочах, удобно разбить подключение на четыре независимых узла и принимать каждый отдельно. Если один узел собран криво, остальные его не спасут: хороший кабель не вытянет слив с обратным уклоном, а дорогая защита от протечек не починит давление, при котором машинка ругается на подачу воды.

По каждому узлу дальше будут конкретные требования к материалам и фурнитуре, например для воды — гибкая подводка в оплётке и шаровой кран с фильтром грубой очистки, для слива — сифон с обратным клапаном, для электрики — отдельная линия с дифавтоматом, для защиты от протечек — датчики и кран с электроприводом.

• Подвод воды: давление, фильтрация, отсечной кран, гибкая подводка
• Канализация: высота врезки, уклон, сифон с обратным клапаном, совместимость с септиком
• Электрика: отдельная линия, сечение кабеля, дифавтомат, заземление
• Защита от протечек: датчики на полу, кран с электроприводом, поддон под техникой

Подвод холодной воды и отвод в канализацию

Водяной и канализационный узел — это место, где экономия и небрежность вылезают быстрее всего: запах из слива, лужа под машиной, сорванный шланг под давлением. В частном доме ситуация жёстче, чем в квартире: давление гуляет в зависимости от насосной станции, а слив часто идёт не в общий стояк, а в локальную канализацию или септик.

Подвод воды и слив нужно проектировать как два независимых узла со своими требованиями. Подвод — это отдельный кран, фильтр и нормальное давление. Слив — это правильная высота врезки, сифон с обратным клапаном и, по-хорошему, трап в полу на случай аварии.

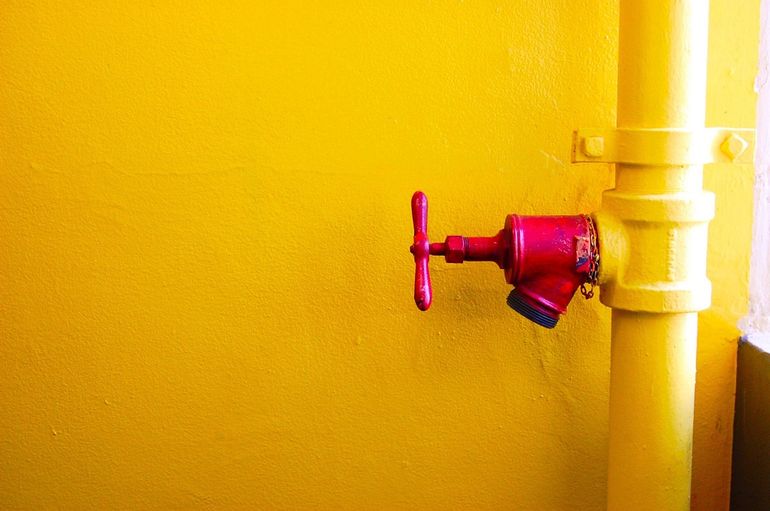

Подвод воды: отдельный кран, давление, фильтр

На подвод к стиральной машине ставится отдельный шаровой кран с возможностью перекрыть воду, не отключая весь дом. Кран нужен именно на этой линии, а не где-то в коллекторе через две комнаты: смысл в том, чтобы перекрыть подачу за секунды, когда потечёт шланг. Подключение делается штатным заливным шлангом с накидной гайкой 3/4 дюйма, без самодельных переходников и старых шлангов «от прошлой машины».

Давление в частном доме нестабильно: насосная станция может выдавать скачки, а у большинства стиральных машин рабочий диапазон подачи воды — 1–10 бар. Если давление гуляет или приближается к верхней границе, на вводе ставится редуктор давления (обычно настраивают на 3–4 бара), а перед машиной — фильтр механической очистки на 100 мкм, например дисковый или сетчатый промывной. Без фильтра первым умирает заливной клапан, а ржавчина и песок из скважины забивают сетку на входе за месяцы.

• Отдельный шаровой кран на линии к машине
• Заливной шланг 3/4 дюйма с целыми прокладками
• Фильтр механической очистки 100 мкм (например, дисковый или сетчатый промывной)
• Редуктор давления, если станция даёт скачки выше 6 бар
• Сушильной машине подвод воды не нужен — только конденсатоотвод, если он предусмотрен моделью

Слив: сифон, высота, обратный клапан

Сливной шланг подключается через сифон с отводом для стиральной машины — не напрямую в трубу и не «загнутым в раковину». Высота врезки в канализацию выдерживается по инструкции производителя, обычно 60–90 см от пола: если врезка ниже, машина будет самосливом сбрасывать воду и постоянно её добирать, перегружая ТЭН и насос. Шланг крепится к стене петлёй на нужной высоте, а не лежит на полу провисшей дугой.

Сифон выбирается с гидрозатвором и обратным клапаном, особенно если слив идёт в автономную канализацию или септик: иначе запах из системы будет тянуть в постирочную, а при засоре стоки пойдут обратно в машину. В полу постирочной по-хорошему делается трап с сухим затвором, например с поплавковым или мембранным клапаном, чтобы вода при аварии ушла в канализацию, а не под ламинат соседнего помещения. Сушильной машине слив нужен только при конденсационной схеме с отводом — тогда тонкий шланг заводится в тот же сифон через отдельный отвод.

• Сифон с отводом под стиральную машину и гидрозатвором
• Обратный клапан в сифоне — обязательно при сливе в септик
• Высота врезки слива по паспорту, как правило 60–90 см от пола
• Сливной шланг закреплён петлёй, а не висит свободно
• Трап в полу с сухим затвором (например, мембранный или поплавковый)

Электрика под технику: розетки, автоматы, УЗО

Электрика под стиральную и сушильную машину — это не «воткнули в ближайшую розетку и работает». Каждая машина — мощный потребитель с нагревом и двигателем, а во влажном помещении ошибки в проводке заканчиваются срабатыванием автоматов в самый неудобный момент или ударом тока через корпус. Поэтому узел под технику собирают как отдельную защищённую линию от щитка, а не как ответвление от розеточной группы постирочной или кухни.

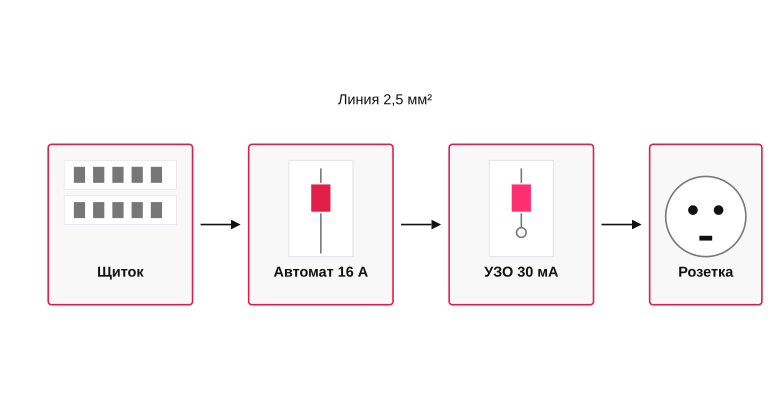

Базовая логика простая: от щитка идёт отдельный кабель с медной жилой сечением 2,5 мм², на линию ставится автомат 16 А и дифференциальная защита 30 мА, заканчивается всё розеткой с заземлением в брызгозащищённом исполнении. Никаких удлинителей, тройников и переходников — это не работает, потому что порядок защиты сломан и любой нагрев в плохом контакте идёт мимо автомата.

• Отдельная линия от щитка под каждую машину
• Кабель ВВГнг 3×2,5 мм² с заземляющей жилой
• Автомат 16 А на линию
• УЗО 30 мА или дифавтомат
• Розетка с заземлением, степень защиты не ниже IP44
• Без удлинителей, тройников и переходников

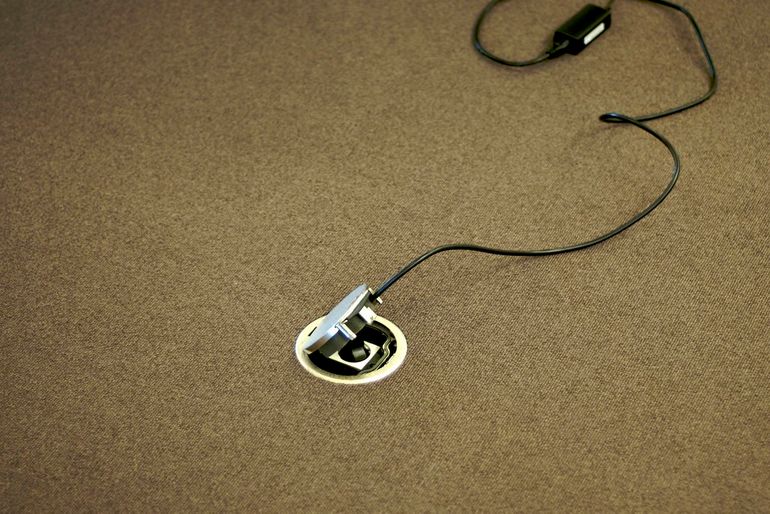

Отдельная линия и розетка на 16 А

Стиральная машина в режиме нагрева воды стабильно берёт 2–2,2 кВт, сушильная с ТЭНом — до 2,5–3 кВт. Если посадить обе машины на общую линию с другими розетками постирочной или санузла, в момент одновременного нагрева автомат будет вышибать или провод начнёт греться в распаечной коробке. Поэтому правильный вариант — две отдельные линии от щитка, по одной на каждую машину, кабелем ВВГнг 3×2,5 мм² с обязательной заземляющей жилой.

Розетку ставят с заземляющим контактом и защитой от брызг — например, серии с крышкой и степенью защиты IP44. Высота — выше уровня возможного залива, обычно 100–120 см от пола, и сбоку от машины, а не за ней: к розетке должен быть доступ без отодвигания техники. Подключение через удлинитель, переноску или тройник — прямой путь к перегреву контактов и пожару, такие решения не принимаются ни на приёмке, ни в эксплуатации.

• Кабель ВВГнг 3×2,5 мм² медь
• Розетка с заземлением, IP44
• Высота розетки 100–120 см от пола
• Доступ к розетке без отодвигания машины
• Никаких удлинителей и тройников

УЗО или дифавтомат: что выбрать

На линию стиральной и сушильной машины ставят дифференциальную защиту с током утечки 30 мА — это нормативный предел для розеточных групп во влажных помещениях. Конструктивно есть два варианта: связка «автомат 16 А + УЗО 30 мА» или один дифавтомат 16 А / 30 мА. По защите они эквивалентны, разница в удобстве монтажа и диагностике: при срабатывании связки сразу видно, что отключилось — перегрузка по току или утечка на корпус.

Дифавтомат компактнее и занимает один модуль вместо двух, но при срабатывании не всегда понятно, что именно произошло, и его сложнее заменить по месту. Связка «автомат + УЗО» предпочтительнее, если в щитке есть место и хочется ремонтопригодности. Главное — не ставить одно общее УЗО на половину дома: при утечке отключается всё, и найти виноватую линию без отдельных защит невозможно.

• Ток утечки УЗО или дифавтомата — 30 мА
• Номинал по току — 16 А
• Тип АС или А (А — предпочтительнее для техники с инвертором)
• Отдельная защита на каждую машину, а не общая на постирочную

Особенности подключения сушильной машины

Сушильная машина — это не вторая стиральная. Подвода воды у неё нет, зато есть конденсат, который нужно куда-то девать, и нагрузка на электрику, которую часто недооценивают. Главная ошибка — ставить сушку в ту же гидророзетку и на ту же электрическую розетку, что и стиральную, по остаточному принципу.

Перед монтажом разберитесь, какой именно тип сушки покупаете: конденсационная с контейнером, конденсационная со сливом в канализацию или с тепловым насосом. От этого зависит, нужен ли отдельный сифон, на какой высоте делать вывод канализации и какую линию вести от щита.

Конденсационная сушка: слив или контейнер

В конденсационной сушке влага из белья собирается в виде воды. Машина либо сливает её в отдельный контейнер в корпусе, либо отводит через шланг в канализацию — точно так же, как стиральная. Контейнер придётся вынимать и опорожнять после каждого цикла, это нормальный режим, но в постирочной частного дома удобнее сразу вывести слив в общий сифон.

Вывод делается на ту же высоту, что и для стиральной машины, и обязательно через сифон с гидрозатвором: без него запахи из канализации пойдут в барабан и в бельё. Не объединяйте сливные шланги стиральной и сушильной в один штуцер тройником без обратных клапанов — вода одной машины уйдёт в соседнюю. Либо два отдельных входа в сифон, либо сифон с двумя патрубками, например модели Hutterer & Lechner или Viega для бытовой техники.

• Сифон с гидрозатвором обязателен, даже если слив редкий
• Высота вывода — по инструкции к машине, обычно 60–100 см от пола
• Два штуцера на сифоне — отдельно для стиральной и сушильной
• Контейнер для конденсата — резервный вариант, если слива нет

Сушка с тепловым насосом: что учесть

Сушка с тепловым насосом потребляет меньше электричества в цикле, но имеет свои монтажные требования. Ей нужен воздухообмен вокруг корпуса: вплотную к стене, в глухой нише без зазоров она будет перегреваться и сбрасывать программу. Закладывайте минимум 2–3 см по бокам и сзади, а перед фасадом — свободный проход для забора воздуха.

По электрике машина с тепловым насосом обычно укладывается в 10 А по току, но ставить её на общую линию со стиральной нельзя: при одновременной работе автомат на 16 А может уйти в защиту. Тяните отдельный кабель сечением 2,5 мм² от щита, ставьте отдельный автомат C16 и связку с УЗО 30 мА или дифавтомат, например ABB, Schneider Electric или Legrand. Розетка — с заземлением, на высоте, удобной для отключения без выдвигания машины.

• Воздушный зазор вокруг корпуса 2–3 см минимум
• Отдельная линия 2,5 мм² от щита, не общая со стиральной
• Автомат C16 и УЗО 30 мА или дифавтомат
• Розетка с заземлением и доступом без выдвигания техники
• Слив конденсата — через сифон, либо штатный контейнер

Защита от протечек и итоговая памятка

В частном доме защита от протечек не опция, а обязательный узел постирочной. Если стиральную машину прорвёт ночью или в отъезде, вода уйдёт не к соседям снизу, а в перекрытие, утеплитель и под чистовой пол — переделка обойдётся дороже самой системы защиты в десять раз. Поэтому защиту закладывают вместе с подводкой воды, а не докручивают потом.

Логика простая: датчики замечают воду на полу, контроллер закрывает краны с электроприводом на входе в постирочную, техника остаётся без давления. Поддон под машиной — это страховка второго уровня на случай, если датчик стоит неудачно или течёт сама машина. Всё это работает только при правильном монтаже и проверке после установки.

Датчики, краны с электроприводом, поддон

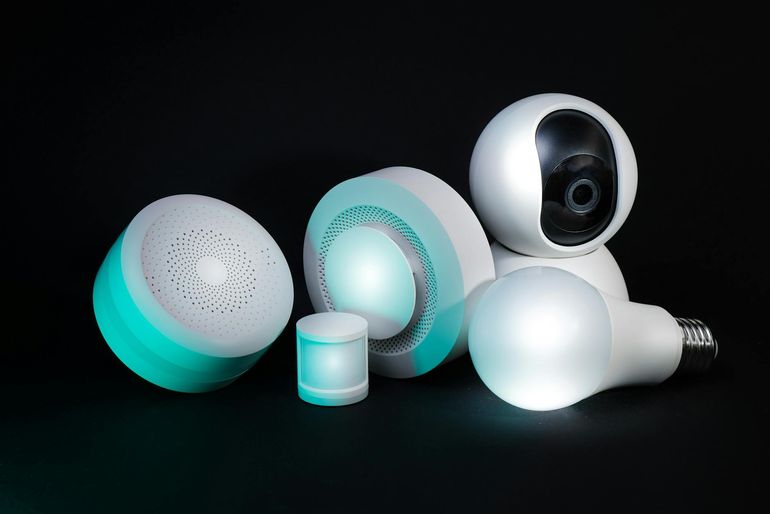

Датчики ставят там, где вода появится первой: под стиральной машиной, у фильтра грубой очистки, около коллектора и у сифона слива. Беспроводные датчики, например Neptun, Gidrolock или Aquastorozh, удобны для готовой постирочной, проводные надёжнее при монтаже с нуля. Краны с электроприводом ставят на холодную и горячую трубу на входе в помещение — не на гребёнке после разводки, а до неё, чтобы при срабатывании перекрывалась вся постирочная разом.

Поддон под стиральную и сушильную машину с тепловым насосом обязателен, если пол не имеет уклона к трапу. Бортик 20–30 мм с отдельным датчиком внутри ловит мелкие течи, которые иначе уйдут под машину и проявятся только пятном на потолке этажом ниже. После монтажа систему проверяют принудительно: смачивают каждый датчик и убеждаются, что краны закрываются за несколько секунд.

• Датчик под стиральной машиной, у задней стенки
• Датчик у фильтра и коллектора холодной воды
• Датчик в поддоне или у трапа
• Краны с электроприводом на холодной и горячей трубе на входе в постирочную
• Резервное питание контроллера на случай отключения электричества

Типичные ошибки монтажа

Большинство проблем с постирочной в частном доме — это не сложная инженерия, а нарушенный порядок работ и экономия на мелочах. Машина годами работает нормально, а потом одна ночь с открытым краном превращает чистовую отделку в смету на ремонт. Ниже список ошибок, которые встречаются чаще всего и которые проще не допустить, чем потом исправлять.

• Подключение через удлинитель или тройник вместо отдельной линии с автоматом и УЗО
• Слив через шланг в раковину или ванну вместо врезки в канализацию с сифоном
• Отсутствие гидрозатвора — запах из канализации идёт прямо в постирочную
• Сушильная машина с тепловым насосом без отвода конденсата в канализацию, только в бак
• Краны с электроприводом установлены после разводки, а не на входе в помещение
• Нет поддона и трапа в полу — мелкая течь уходит под стяжку
• Датчики протечки не проверены после монтажа: контроллер не реагирует
• Гибкие шланги в подачу длиной больше метра вместо жёсткой подводки или короткого армированного шланга
• Нет аварийного отключения воды снаружи постирочной — при срабатывании защиты к крану не подойти
