Сантехнические лючки в санузле и на кухне: размеры, типы и установка под плитку

Где в санузле и на кухне действительно нужен лючок под плитку

Лючок под плитку — это не универсальный элемент, который ставят «на всякий случай», а конкретная точка доступа к узлу, который придётся обслуживать или ремонтировать. Поэтому планировать его нужно ещё до раскладки плитки: сначала вы решаете, к чему именно понадобится подобраться через год или через десять лет, и только потом выбираете размер и место дверцы.

Если вы делаете ремонт впервые, проще всего пройтись по всем коммуникациям санузла и кухни и отметить узлы, которые нельзя просто замуровать. Обычно их немного, но каждый требует своего подхода: где-то достаточно небольшой дверцы под счётчик, а где-то нужен крупный лючок во всю нишу с коллектором тёплого пола.

Типичные узлы за плиткой

За плиткой обычно прячут то, что нельзя обслуживать снаружи, но к чему рано или поздно придётся вернуться: счётчики, фильтры, запорные краны, коллекторы. Это узлы, которые либо требуют регулярной проверки и замены (например, картриджи фильтров грубой очистки), либо могут потечь и тогда доступ нужен срочно.

• Счётчики холодной и горячей воды с запорными кранами перед ними
• Фильтры механической очистки и редукторы давления
• Коллектор тёплого пола и водяной коллектор разводки
• Запорная арматура за унитазом и к подводке смесителей
• Сифон ванны и доступ к гидрозатвору душевого трапа
• Шаровые краны на подводке к стиральной и посудомоечной машине

Сценарии: санузел, кухня, ниша с коллектором

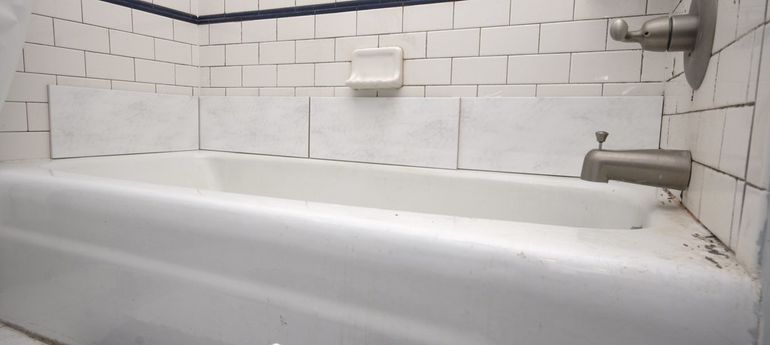

В санузле чаще всего лючок ставят за унитазом — там обычно собран узел со счётчиками, фильтрами и кранами стояков. Под ванной делают небольшую дверцу к сифону и переливу, чтобы при засоре не пришлось разбирать экран. На кухне типовая точка — за стиральной или посудомоечной машиной, где спрятаны краны подводки и иногда тот же счётчик, если стояк проходит через кухонную зону.

Отдельный сценарий — ниша с коллектором тёплого пола или общим водяным коллектором. Под неё нужен крупный лючок, часто во всю высоту ниши, потому что доступ требуется ко всем веткам сразу: к расходомерам, сервоприводам, воздухоотводчикам. Тут важно не экономить на размере дверцы: если она окажется меньше самого коллектора, обслуживать узел будет неудобно, а в аварийной ситуации — мучительно.

• За унитазом — узел счётчиков, фильтров и стояковых кранов
• Под ванной — сифон, перелив, доступ к канализационному отводу
• За стиральной или посудомоечной машиной — краны подводки
• В нише санузла или коридора — коллектор тёплого пола и водоснабжения
• В кухонном фартуке — редко, но иногда выводят кран для встроенной техники

Типы сантехнических лючков под плитку: нажимные, распашные, сдвижные

Когда говорят «сантехнический лючок под плитку», обычно имеют в виду не столько саму дверцу, сколько механизм её открывания. Именно от него зависит, насколько незаметным получится доступ к коммуникациям и удобно ли будет добраться до счётчика или вентиля через год-два эксплуатации. Если выбираете лючок впервые, проще всего ориентироваться на три рабочих типа: нажимные, распашные на петлях и сдвижные или съёмные.

Каждый тип решает свою задачу: один даёт максимально скрытый шов, другой — удобный широкий доступ, третий выручает там, где петли просто негде разместить. Разберём их по очереди, чтобы было проще соотнести с вашей конкретной нишей.

Нажимные (push-to-open)

Нажимные лючки открываются от лёгкого нажатия на дверцу: внутри стоит подпружиненный механизм, который выталкивает створку на пару сантиметров, после чего её можно подхватить пальцами. Такой вариант выбирают, когда хочется, чтобы плиточная стена выглядела цельной: на поверхности нет ни ручек, ни видимых петель, только тонкий шов по периметру дверцы. Это самый «незаметный» тип, и именно его чаще всего ставят на видных стенах санузла, например за унитазом или над инсталляцией.

У нажимного механизма есть свои ограничения, о которых лучше знать заранее. Створка обычно небольшая и нетяжёлая, поэтому под крупный коллекторный шкаф такой лючок берут реже: облицованная плиткой дверца получается тяжёлой, и пружины со временем могут проседать. Ещё один нюанс — перед дверцей нужно свободное пространство хотя бы 20–30 см, иначе нажать и поймать створку будет неудобно.

• Плюс: на стене не видно ручек и петель
• Плюс: подходит для видных участков с крупной плиткой
• Минус: тяжёлую облицованную дверцу пружины держат хуже
• Минус: нужно свободное место перед лючком, чтобы нажать

Распашные на петлях и сдвижные/съёмные

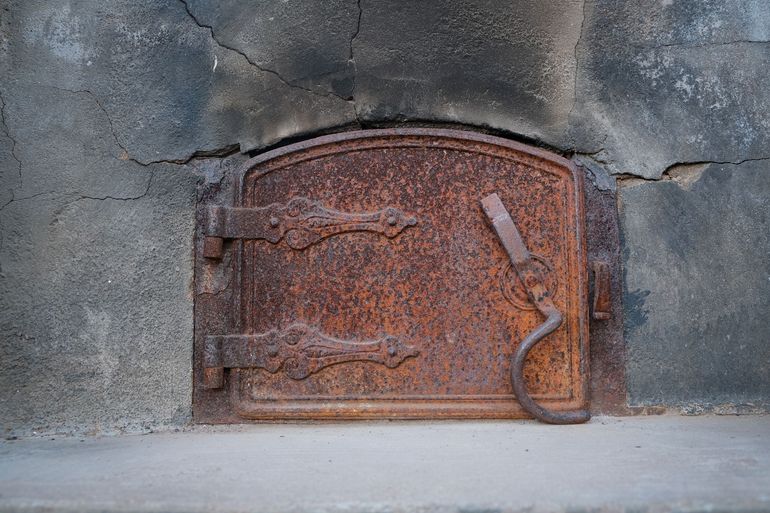

Распашные лючки работают как привычная дверца: створка закреплена на скрытых петлях и открывается в сторону. Это самый универсальный вариант для крупных проёмов — например, под коллектор тёплого пола, водорозетки или нишу со счётчиками и фильтрами. Петли держат тяжёлую облицованную дверцу увереннее, чем пружины, а угол открывания обычно позволяет спокойно работать ключом или менять картридж фильтра. Минус один: рядом должно быть место, куда дверца распахнётся, поэтому в узких нишах между ванной и стеной такой лючок не всегда помещается.

Сдвижные и съёмные модели выручают там, где распахнуть створку некуда. Сдвижной лючок сначала выходит на себя на несколько сантиметров, а потом уезжает вбок по направляющим — удобно, если сбоку есть свободная стена. Съёмный устроен ещё проще: дверца снимается полностью, её можно отложить на время работ. Такие варианты часто ставят под ванной, за стиральной машиной или в тесных технических нишах на кухне, где петли и пружины просто негде разместить.

• Распашной — для крупных проёмов и тяжёлых дверц, например под коллектор
• Сдвижной — когда сбоку есть стена, а распахнуть створку некуда
• Съёмный — для редкого доступа в тесных нишах под ванной или за техникой

Типовые размеры лючков под счётчики, коллекторы и фильтры

Размер лючка удобнее подбирать не по самому узлу, а по тому, как к нему придётся тянуться рукой с ключом или отвёрткой. Если дверца впритык по габариту арматуры, при первой же замене фильтра или съёме счётчика окажется, что рука не проходит, а ключ упирается в край рамки. Поэтому к минимальному размеру всегда закладывают запас на обслуживание — обычно по 5–10 см с каждой стороны от крайних точек узла.

Ниже — ориентировочные размеры дверцы под типовые сантехнические узлы. Это не жёсткий стандарт, а отправная точка: реальные цифры зависят от того, как смонтирован коллектор или гребёнка счётчиков, насколько глубоко они утоплены в нишу и есть ли рядом запорные краны, которые нужно поворачивать рукой.

Размеры под счётчики и фильтры

Под пару счётчиков воды с фильтрами грубой очистки и обратными клапанами чаще всего берут дверцу около 300×400 мм, а если рядом стоит ещё редуктор давления — комфортнее 400×500 мм. Главное — оставить место, чтобы открутить накидную гайку фильтра ключом, не упираясь в край рамки.

Под одиночный фильтр-колбу или узел учёта на кухне за мойкой обычно хватает 200×300 или 300×300 мм. Если узел уходит вглубь шкафа, проверьте не только ширину дверцы, но и то, как она открывается: распашная створка может упереться в боковую стенку ниши.

• Пара счётчиков с фильтрами — около 300×400 мм
• Счётчики с фильтрами и редуктором — 400×500 мм
• Одиночный фильтр или счётчик — 200×300 мм
• Запорная арматура за унитазом — 200×300 мм

Размеры под коллекторы и крупные узлы

Коллектор тёплого пола на 4–6 контуров с насосно-смесительным узлом — это уже не лючок, а скорее технический шкаф: рабочий минимум по дверце около 500×600 мм, комфортно — 600×800 мм и больше. Здесь важно учесть не только сам коллектор, но и петли подводящих труб, воздухоотводчики и сервоприводы, к которым раз в сезон придётся подходить с отвёрткой.

Под крупные узлы лучше выбирать лючок с распашной дверцей или съёмной панелью: нажимной механизм на большой створке со временем провисает и хуже защёлкивается. Если ниша широкая, иногда удобнее поставить два лючка рядом, согласовав их со швами плитки, чем один огромный.

• Коллектор тёплого пола 4–6 контуров — от 500×600 мм
• Коллектор с насосной группой — 600×800 мм и больше
• Распределительный узел водоснабжения — от 400×600 мм

Как вписать лючок в раскладку плитки

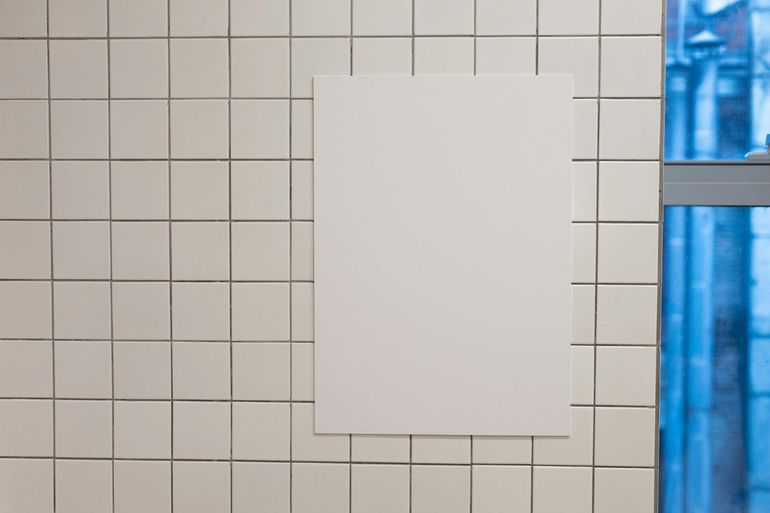

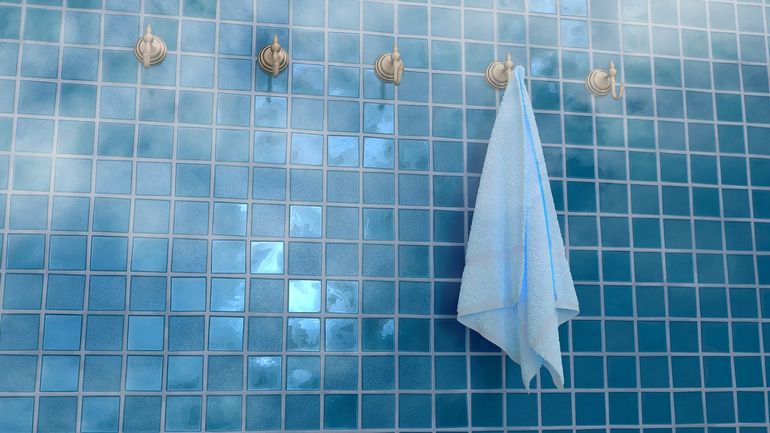

Лючок становится незаметным только тогда, когда он подчиняется логике раскладки плитки, а не наоборот. Если сначала уложить кафель, а потом вырезать проём, дверца почти наверняка окажется на стыке швов, с узкими подрезами по краям и кривой рамкой — и каждый, кто войдёт в санузел, будет цепляться за это взглядом.

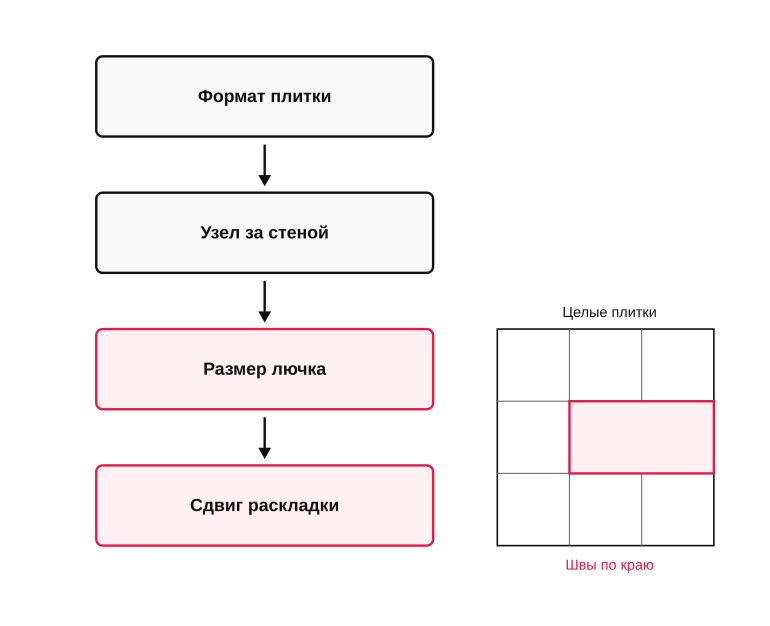

Правильный порядок обратный: сначала вы знаете формат плитки и точку, где нужен доступ к узлу, потом подбираете размер лючка так, чтобы дверца совпала с целыми плитками или их кратными долями. Иногда ради этого приходится немного сместить стартовую раскладку или выбрать лючок чуть большего размера, чем минимально необходимый — это нормальный компромисс.

Правило целой плитки и кратной доли

Главное правило простое: шов между плитками не должен проходить по середине дверцы лючка и не должен резать её на неравные куски. Идеальный вариант — когда дверца закрыта одной целой плиткой или ровным числом плиток, например двумя или четырьмя, со швами, которые продолжают общий рисунок стены.

Если узел крупный и одной плиткой его не закрыть, подойдут кратные доли: половина, треть, четверть плитки по краям дверцы, но одинаковые с обеих сторон. Несимметричные подрезы вроде 9 см слева и 3 см справа сразу выдают лючок, даже если сам механизм качественный и дверца сидит заподлицо.

• Дверца закрыта одной целой плиткой
• Дверцу закрывают 2 или 4 целых плитки со сквозным швом
• Подрезы по краям дверцы симметричны с обеих сторон
• Швы на дверце продолжают общий рисунок стены

Согласование с плиточником на этапе проекта

Размер и положение лючка стоит обсудить с плиточником до закупки, а не в день монтажа. Покажите ему схему раскладки, отметьте, где за стеной находится узел — счётчик, коллектор, фильтр — и вместе подберите такой размер рамки, чтобы дверца легла по швам. Часто оказывается, что сдвиг стартовой плитки на 3–5 см решает проблему без увеличения лючка.

Если вы делаете ремонт впервые, не стесняйтесь задать прямой вопрос: «как у нас лягут швы вокруг дверцы и где будут подрезы». Хороший мастер нарисует это от руки за пару минут. Если ответ звучит как «там разберёмся по месту» — это повод насторожиться и зафиксировать раскладку на бумаге заранее, чтобы потом не переделывать готовую стену.

• Передать плиточнику схему раскладки и точку узла до закупки плитки
• Согласовать размер рамки лючка под выбранный формат плитки
• Зафиксировать положение стартовой плитки на бумаге
• Проверить, где окажутся подрезы вокруг дверцы

Последовательность монтажа: лючок до плитки, а не после

Главное правило здесь простое: лючок ставится в стену до того, как плиточник начнёт укладку, а не подгоняется задним числом в готовую облицовку. Если рама уже сидит в каркасе или в нише, плитка ложится по её краям, и тогда удаётся аккуратно вывести швы и совместить дверцу с целыми плитками. Когда же лючок врезают в уже облицованную стену, почти всегда появляются сколы, кривые подрезы и видимая щель по периметру.

Поэтому решение про лючок принимается не на этапе плиточных работ, а раньше — когда сантехник заканчивает разводку и собирает каркас под облицовку. На этом этапе ещё можно сдвинуть стойки профиля, изменить глубину ниши под коллектор или фильтр и выбрать размер дверцы, который красиво ляжет в будущую раскладку. Если вы делаете санузел впервые, стоит зафиксировать модель и размер лючка письменно: так сантехник, плиточник и вы будете работать по одним и тем же цифрам.

Этапы установки рамы и дверцы

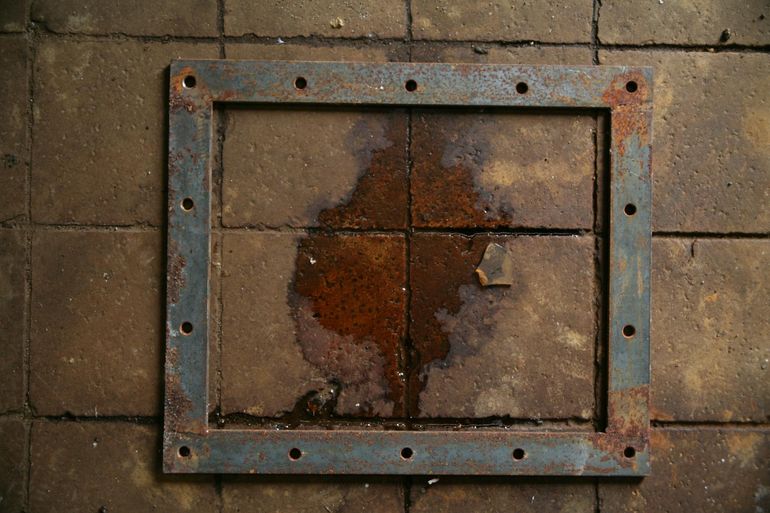

Сначала сантехник заканчивает разводку и оставляет к узлу свободный подход — без труб, проходящих прямо перед дверцей. Затем собирается каркас из профиля или формируется ниша в кирпичной/блочной стене, и в этот каркас на саморезы или дюбели крепится рама лючка. Раму выставляют строго по уровню в двух плоскостях: перекос даже в пару миллиметров потом проявится в кривом шве плитки. После этого ниша зашивается влагостойким листом, например ГВЛВ или аквапанелью, заподлицо с лицевой кромкой рамы.

Только после этого плиточник начинает облицовку: он ведёт раскладку от рамы, подрезает плитку по её периметру и наклеивает финальные плитки уже на саму дверцу, оставляя по контуру технологический зазор для хода. Зазор потом заполняется не жёсткой затиркой, а эластичным составом, например силиконовым герметиком в цвет шва, чтобы дверца могла свободно открываться. Финальный шаг — проверка хода: дверца должна открываться без трения о соседнюю плитку и закрываться без усилия.

• Закончить разводку и проверить доступ к узлу
• Собрать каркас или подготовить нишу
• Закрепить раму лючка строго по уровню
• Зашить стену листами заподлицо с рамой
• Уложить плитку от рамы, наклеить плитку на дверцу
• Заполнить контурный зазор эластичным герметиком

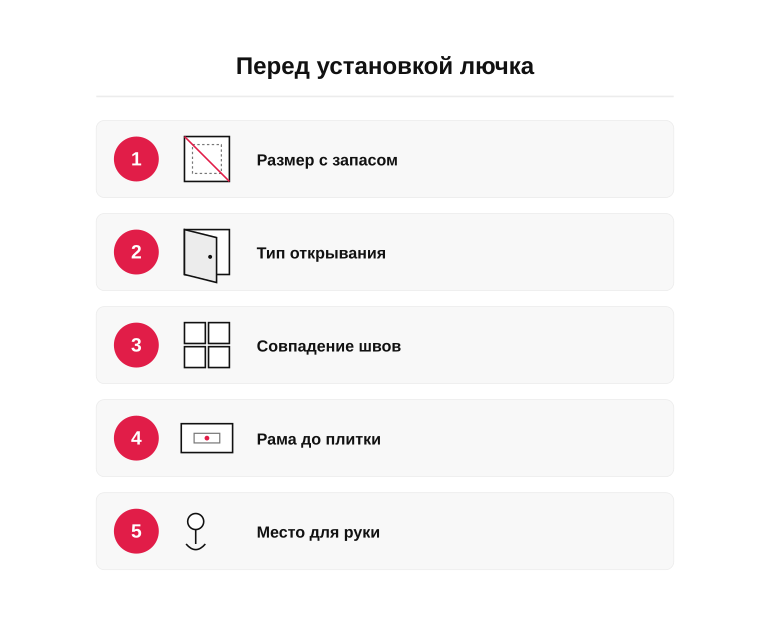

Частые ошибки и как их избежать

Самая обидная ошибка — выбирать лючок уже после того, как стены облицованы. В этом случае размер приходится подгонять под случайно получившийся прямоугольник между швами, а не под удобство доступа к узлу. Вторая частая история — рама, выставленная не по уровню: плиточник честно кладёт плитку ровно, но дверца визуально «заваливается», и это видно с порога. Ещё одна типичная ошибка — забыть про контурный зазор и затереть периметр обычной цементной затиркой: при первом же открывании она трескается и крошится.

Отдельно стоит проверить, что перед дверцей остаётся реальное место для руки, ключа-присоски и для самого узла, который вы собираетесь обслуживать. Если лючок упирается в унитаз, край ванны или фасад тумбы, доступом просто не получится воспользоваться. В сомнительных случаях не стесняйтесь позвать сантехника и плиточника на короткую встречу до начала облицовки: пятнадцать минут согласования экономят потом часы переделок и испорченную плитку.

• Выбор лючка после укладки плитки, а не до неё
• Рама, установленная не по уровню
• Шов плитки, проходящий по центру дверцы
• Жёсткая затирка вместо эластичного герметика по контуру
• Дверца, упирающаяся в унитаз, ванну или мебель
• Отсутствие места для руки и ключа-присоски
