Подключение бочки с дождевой водой к капельному поливу: давление, фильтр и самотёк

Давление от бочки: что реально даёт столб воды

Если формализовать задачу, давление на выходе из бочки определяется только одним: высотой столба воды от уровня жидкости до точки подключения шланга. Никакой объём бочки сам по себе давление не создаёт — литры на выходе будут, а бар не прибавится.

Для капельного полива это критично. Типовые капельные ленты, например Aqua-TraXX, Neo-Drip или Siplast, рассчитаны на рабочее давление 0,5–1,0 бар, а минимально работоспособное начинается примерно от 0,2 бар. Бочка, стоящая на земле, такое давление обеспечить физически не может, и это противоречит базовой логике системы самотёчного полива.

Формула высоты и давления

Связь предельно простая: каждый метр водяного столба даёт примерно 0,1 бар давления, или, что то же самое, 10 кПа. То есть уровень воды на высоте 1 м над выходным штуцером — это 0,1 бар, 2 м — 0,2 бар, 3 м — 0,3 бар. Считается именно высота уровня воды, а не высота самой бочки или подставки.

По мере опустошения бочки уровень падает, и давление на выходе снижается. У бочки высотой 85 см разница между полной и почти пустой может составлять 0,07–0,08 бар — для капельной ленты это уже разница между рабочим режимом и почти нулевой подачей в дальнем конце.

• 1 м столба воды ≈ 0,1 бар
• Считается высота от уровня воды до точки подключения
• При опустошении бочки давление падает пропорционально
• Объём бочки на давление не влияет

Примеры: 200 л на подставке 1 м и еврокуб на земле

Бочка 200 л высотой около 85 см на подставке 1 м даёт уровень воды примерно 1,85 м над землёй. Если штуцер врезан у дна и выведен на грядку на той же отметке, давление на выходе — около 0,18 бар при полной бочке и 0,1 бар при почти пустой. Для коротких веток капельной ленты до 10–15 м это нижняя граница работоспособности, для длинных магистралей — уже недостаточно.

Еврокуб 1000 л на земле выглядит солиднее по объёму, но физика та же: высота корпуса около 1,15 м, уровень воды при полной ёмкости — порядка 1,1 м, давление на выходе — около 0,11 бар. По мере расхода оно падает почти до нуля. Чтобы получить рабочие 0,3–0,5 бар, еврокуб нужно либо поднимать на подставку 2–3 м, что редко реально на участке, либо ставить насос-бустер.

• Бочка 200 л на подставке 1 м: ~0,18 бар при полной, ~0,1 бар при почти пустой
• Еврокуб 1000 л на земле: ~0,11 бар максимум
• Бочка 200 л на подставке 1,5 м: ~0,23 бар
• Для устойчивых 0,3–0,5 бар самотёком нужен подъём 3–5 м

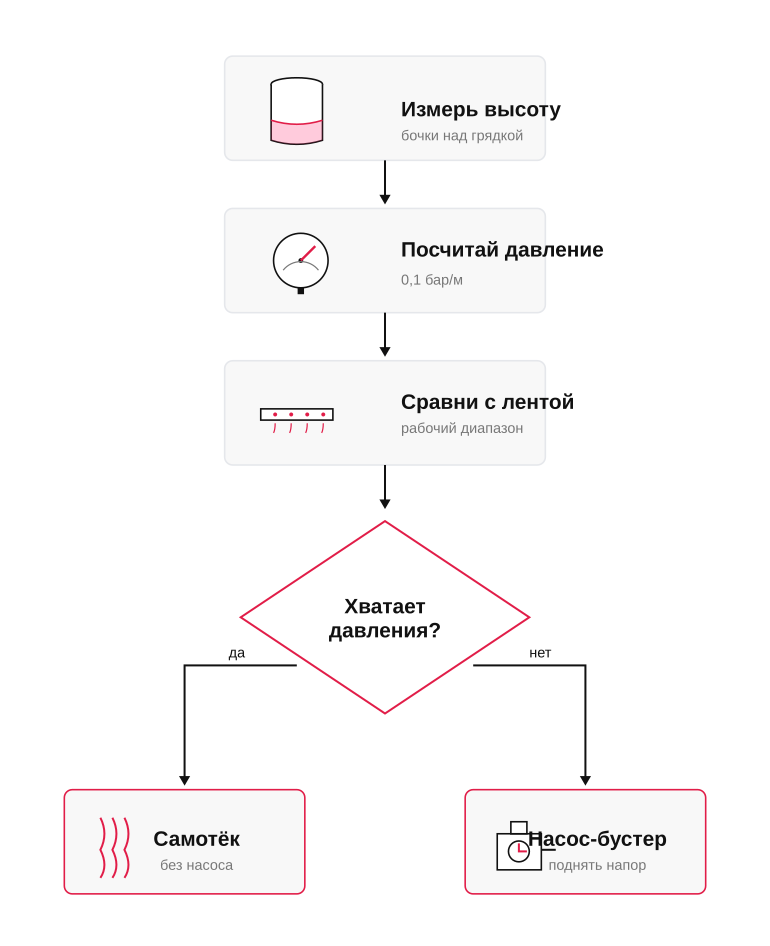

Самотёк или насос-бустер: где проходит граница

Граница между самотёком и насосом проходит по одной цифре: фактическому давлению на входе в капельную ленту. Столб воды даёт примерно 0,1 бар на каждый метр высоты, и это всё, на что можно рассчитывать без насоса. Если уровень воды в бочке на 1 метр выше капельниц, на входе будет около 0,1 бар, и это уже ниже минимума большинства лент.

Если формализовать задачу, нужно сравнить три величины: давление, которое реально создаёт бочка, минимум по паспорту ленты и потери на фильтре и длине магистрали. Когда сумма требований выше того, что даёт столб воды, самотёк не вытянет систему, и без насоса-бустера капельницы будут работать неравномерно или не работать вовсе.

Минимальное давление типовых капельных лент

Тонкостенные капельные ленты с щелевыми эмиттерами рассчитаны на рабочий диапазон примерно 0,2–1,0 бар, а минимум для равномерной выдачи воды обычно лежит в пределах 0,2–0,5 бар в зависимости от модели: у самых нетребовательных лент работа начинается от 0,2 бар, у более плотных — только от 0,4–0,5 бар. Компенсированные капельницы (например, в трубках с встроенными эмиттерами Netafim или Hirro) требуют ещё больше — от 0,5–1,0 бар, иначе компенсатор просто не открывается.

Это и есть базовое ограничение системы. Чтобы получить хотя бы 0,3 бар самотёком, уровень воды в бочке должен быть примерно на 3 метра выше грядки, а с учётом потерь на фильтре и фитингах — ещё больше. На обычном участке такую высоту без вышки или склона получить нереально, поэтому к тонкостенной ленте с минимумом 0,2 бар самотёк ещё подходит, а к компенсированным линиям — практически никогда.

• Тонкостенная лента со щелевыми эмиттерами: 0,2–1,0 бар
• Лента с лабиринтными эмиттерами: 0,5–1,2 бар
• Трубка с компенсированными капельницами: 0,5–4,0 бар

Критерии выбора: длина магистрали, перепад, число лент

На решение влияет не только высота бочки, но и геометрия разводки. Чем длиннее магистраль и чем больше параллельных лент, тем сильнее падает давление к дальнему концу: на 30–50 метрах ленты потери могут съесть 0,1–0,2 бар, и самотёчная система, которая работала на пробном отрезке, перестаёт давать воду в хвосте. Перепад высот по участку работает в обе стороны: уклон вниз помогает, подъём — отнимает те же 0,1 бар на метр.

Самотёк уместен, когда бочка приподнята на 1,5–2 метра, ленты короткие (до 15–20 метров), линий одна-две, а сам участок ровный или с уклоном вниз. Во всех остальных случаях — еврокуб 1000 л стоит на земле, лент несколько, общая длина больше 30 метров, есть подъём — нужен насос-бустер, который поднимет давление до стабильных 1–1,5 бар.

• Высота уровня воды над капельницами
• Минимальное давление выбранной ленты
• Длина магистрали и число параллельных линий
• Перепад высот по трассе полива
• Потери на фильтре и фитингах

Фильтрация: почему без тонкого фильтра капельницы забьются

Дождевая вода кажется чистой только на вид. На крыше она собирает пыль, песок, частицы битумной крошки, пыльцу, фрагменты листьев и мха, а в самой бочке постепенно образуется органическая взвесь и тонкий ил на дне. Капельницы рассчитаны на отверстия 0,5–1,2 мм, и любая такая муть садится на лабиринт капельницы плотной пробкой, которую уже не промыть обратным потоком.

Без фильтра система деградирует не равномерно, а кустами: сначала перестают капать дальние и нижние ленты, затем выпадают отдельные капельницы по всей длине, а владелец списывает это на давление и идёт покупать насос. На деле узким местом почти всегда оказывается фильтрация, а не напор.

• Мелкий песок и пыль с кровли
• Частицы битума и минеральной крошки
• Пыльца и фрагменты листьев
• Биоплёнка и водоросли со стенок бочки
• Донный ил, поднимаемый при заборе воды

Сетчатый и дисковый фильтр: разница

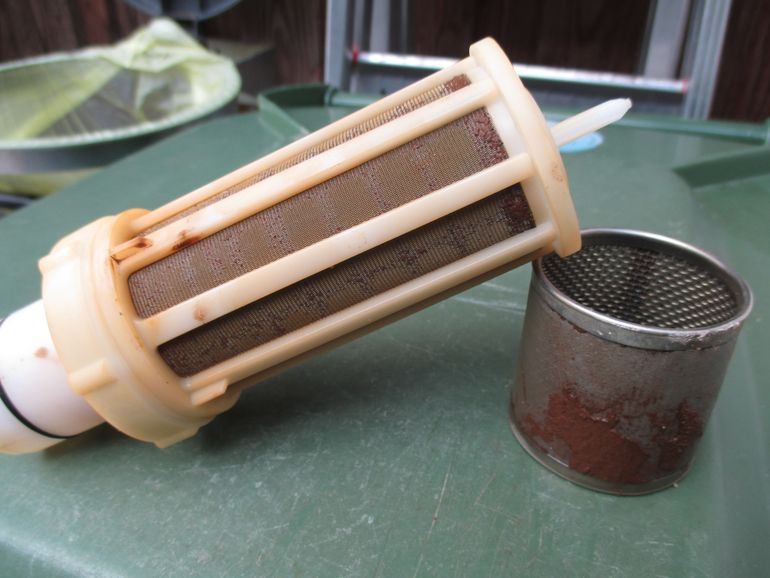

Сетчатый фильтр — это цилиндрический стакан с металлической или пластиковой сеткой внутри. Он дешёвый, компактный и хорошо ловит песок и крупные минеральные частицы, но плохо работает с органикой: листовая труха и слизь намазываются на сетку плёнкой, которую приходится снимать и промывать вручную. Для водопроводной воды этого достаточно, для дождевой из бочки — обычно нет.

Дисковый фильтр устроен иначе: пакет тонких пластиковых дисков с насечками стягивается в колонку, и вода проходит через множество микроканалов между ними. Органика задерживается в объёме пакета, а не на одной плоскости, поэтому фильтр дольше держит расход и проще промывается — диски разбираются и ополаскиваются. Для связки бочка → капельный полив дисковый вариант, например Azud, Arkal или их аналоги, практичнее.

Тонкость в микронах и место установки

Производители капельных лент указывают требуемую тонкость фильтрации, и для большинства бытовых систем это 120–130 микрон, то есть около 120 mesh. Брать фильтр грубее нет смысла: капельницы начнут забиваться через сезон. Брать заметно тоньше (например, 50 мкм) для дождевой воды тоже невыгодно — фильтр будет забиваться за считанные часы полива, и придётся постоянно его разбирать.

Ставится фильтр строго после крана на выходе из бочки и до редуктора и магистрали — так его удобно перекрывать и снимать на промывку, не сливая систему. Если используется насос-бустер, логика та же: грубая защита на заборе из бочки (сетка на конце шланга), а основной дисковый фильтр — уже после насоса, перед раздачей на ленты. Фильтр на всасе насоса ставить тонким нельзя: он создаёт разрежение и провоцирует кавитацию.

• Грубая сетка на заборном шланге внутри бочки
• Кран на выходе из бочки
• Основной дисковый фильтр 120 мкм
• Редуктор давления (если есть напор от насоса)
• Магистральная труба и разводка на капельные ленты

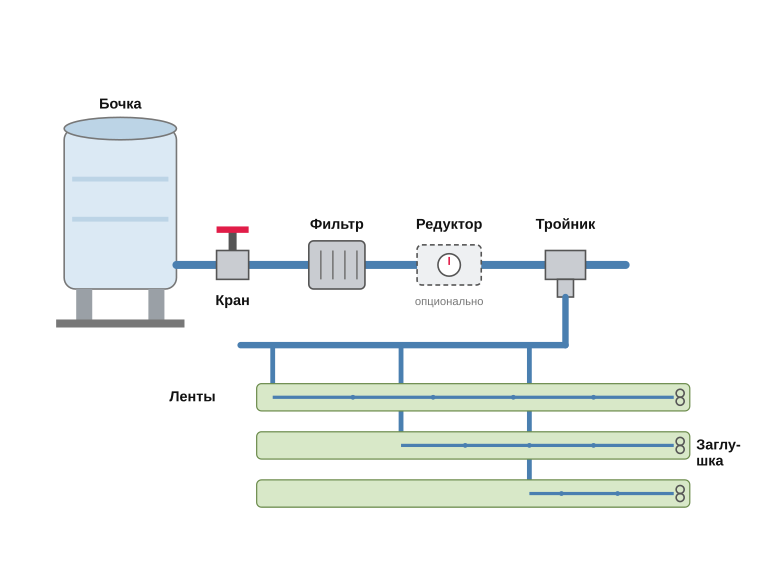

Схема узла подачи: от выхода из бочки до капельной ленты

Узел подачи — это короткий участок между выходом из бочки и началом капельной магистрали, где собраны все элементы управления и защиты системы. Если формализовать задачу, каждый элемент решает одну конкретную проблему: кран отсекает воду для обслуживания, фильтр защищает капельницы, редуктор гасит избыточное давление, а тройник делит поток по веткам. Пропуск любого из них рано или поздно проявится — забитой лентой, лопнувшим фитингом или неравномерным поливом.

Порядок элементов и зачем редуктор

Базовая последовательность от бочки к грядке выглядит так: выход из ёмкости в нижней части → шаровой кран → грубый сетчатый фильтр (если вода с крыши) → тонкий дисковый фильтр 120–150 микрон → редуктор давления (опционально) → переход на магистральный шланг 16–20 мм → тройник → капельные ленты. Кран ставится первым, чтобы можно было снять и промыть фильтр без слива всей бочки. Фильтр всегда идёт до редуктора и до капельниц, иначе мусор осядет именно там, где его сложнее всего вычистить.

Редуктор давления нужен только при работе от насоса или при высоте столба более 3–4 метров, когда давление подходит к верхней границе для тонкостенных лент (обычно 0,8–1,0 бар). При самотёке от бочки 1–2 метра редуктор лишний: он сам требует минимального давления для срабатывания и просто задушит и без того слабый поток. Например, для еврокуба на земле или бочки 200 л на подставке 1 м редуктор не ставят — его место занимает прямой переходник.

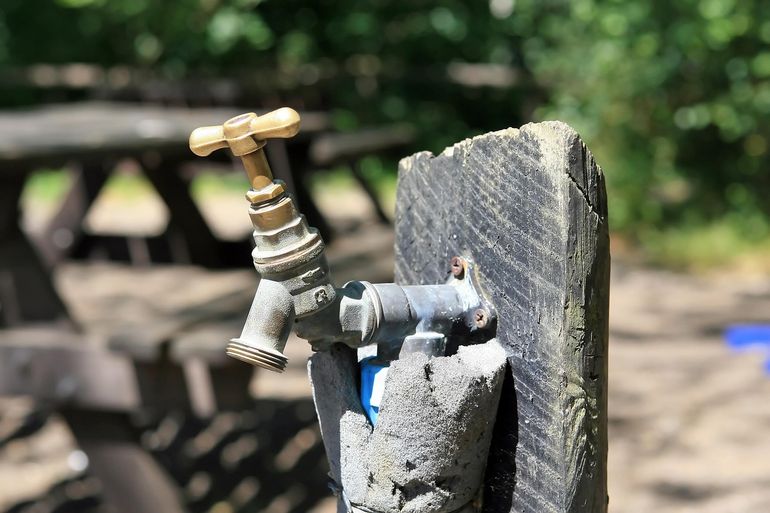

• Шаровой кран на выходе из бочки
• Сетчатый фильтр грубой очистки
• Дисковый фильтр 120–150 микрон
• Редуктор давления (только при необходимости)
• Магистральный шланг 16–20 мм
• Тройники и заглушки для лент

Подключение нескольких лент через тройник

Если грядок несколько, ленты подключают параллельно через тройники или старт-коннекторы, врезанные в магистральный шланг. Последовательное соединение лент в одну длинную линию при питании от бочки не работает: давление падает по длине, и дальние капельницы либо капают еле-еле, либо не капают вовсе. Практический предел длины одной ленты при самотёке — около 10–15 метров, дальше нужна отдельная ветка от тройника.

Каждую ленту желательно закрывать отдельным мини-краном на старт-коннекторе — это позволяет поливать зоны по очереди и поднимать давление в активной ветке. На конце каждой ленты ставится заглушка-восьмёрка для промывки: раз в сезон её снимают и сбрасывают накопившийся осадок. Без такой промывки даже исправный фильтр не спасёт от постепенного зарастания внутренних каналов.

• Тройник или старт-коннектор с уплотнителем
• Мини-кран на каждой ветке
• Заглушка-восьмёрка на конце ленты
• Колышки для фиксации магистрали

Типичные ошибки и как их избежать

Большая часть проблем со связкой «бочка — капельный полив» возникает не из-за плохого оборудования, а из-за нарушения базовой логики системы: воду пускают без фильтра, бочку ставят на землю и удивляются, что лента не работает. Если формализовать проблему, ошибки группируются вокруг четырёх узлов: высота бочки, фильтрация, герметичность соединений и подготовка к сезону.

Ниже — короткая карта типичных промахов и того, что с ними делать. Таблица помогает прогнать собственную схему по контрольным точкам ещё до того, как магистраль ляжет на грядки.

Ошибки монтажа и эксплуатации

Самая частая ошибка — бочка стоит прямо на земле, а выход взят снизу через тонкий штуцер. Столба воды не хватает даже на первую ленту, а сечение душит остаток давления. Вторая по популярности — отсутствие фильтра: вода с крыши несёт песок, листовую труху и пыльцу, и капельницы забиваются за пару недель.

Дальше идут мелочи, которые ломают систему не хуже грубых просчётов: перегнутый шланг на повороте грядки, редуктор давления там, где давления и так едва хватает, отсутствие крана перед фильтром (чистить узел приходится со сливом всей бочки) и игнорирование зимовки — лопнувший корпус фильтра весной обнаруживают по луже.

• Бочка установлена ниже 1 м — самотёка не хватает для капельной ленты
• Нет фильтра или стоит только грубая сетка на входе
• Забор воды снизу бочки — в систему уходит донный осадок
• Лишний редуктор давления при питании самотёком
• Шланг перекручен или передавлен на поворотах
• Нет крана перед фильтром — невозможно обслужить узел
• Система не сливается на зиму — рвёт фильтр и фитинги

Что проверить перед первым запуском

Перед подачей воды в магистраль систему стоит прогнать по короткому чек-листу. Цель — поймать утечки и засоры на чистой воде, а не тогда, когда грядки уже посажены и ошибка стоит урожая. Сначала открывают магистраль без капельных лент: вода должна идти сильной ровной струёй, без воздушных толчков.

Затем подключают ленты, но оставляют дальние концы открытыми минуту-другую — это промывает магистраль от стружки и герметика. После этого закрывают торцы, проверяют давление на дальней капельнице (если есть манометр) и осматривают все соединения на предмет подтёков.

• Бочка наполнена, крышка закрыта от мусора и насекомых
• Кран перед фильтром открывается и закрывается без усилий
• Колба фильтра собрана с уплотнителем, корпус не подтекает
• Магистраль промыта с открытыми торцами лент 1–2 минуты
• Все капельницы в начале и в конце ленты дают воду
• Соединения сухие через 10 минут после запуска
• Продуман слив системы перед заморозками
