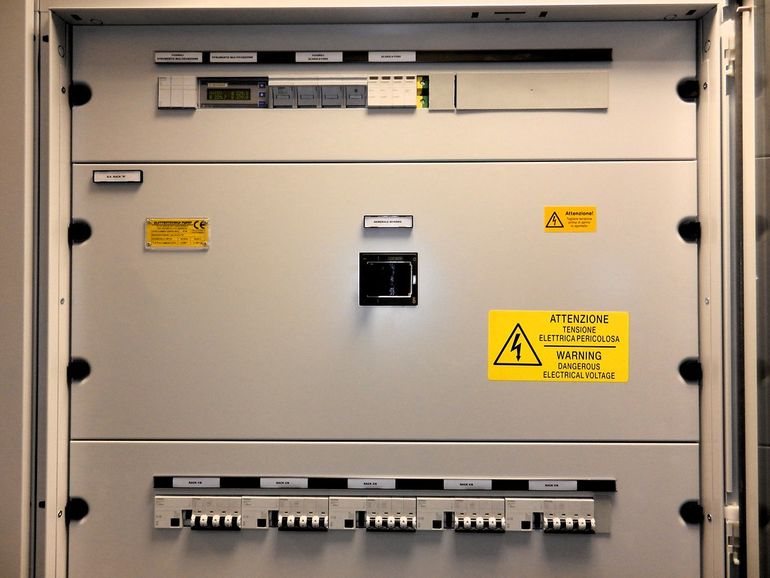

Группы розеток и освещения по дому: как правильно разбить по автоматам

Зачем вообще делить электрику на группы

Когда вся электрика дома собрана на одном-двух автоматах, любая мелочь превращается в событие масштаба всего здания: коротнул удлинитель в гараже — и темнота приходит в детскую, котельную и санузел одновременно. Разбивка на группы как раз и нужна, чтобы поломка или перегрузка в одной зоне не выключала остальной дом и чтобы причину выбитого автомата можно было найти за минуту, а не методом обхода всех розеток подряд.

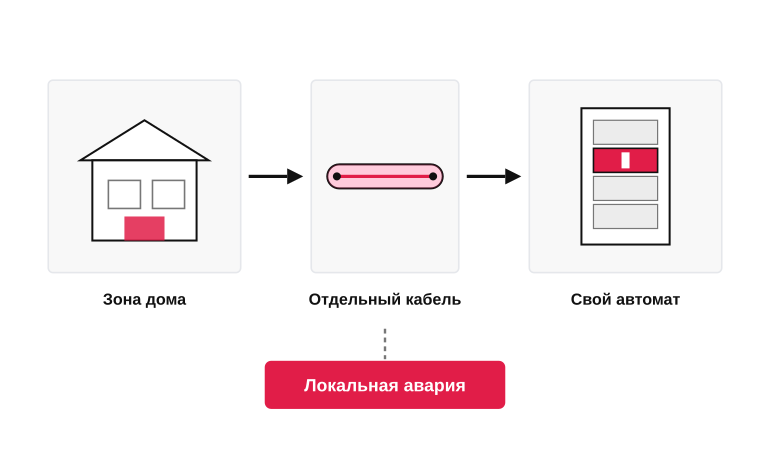

Базовый принцип звучит просто: каждая логически отдельная зона дома получает свой кабель и свой автомат в щите. Тогда срабатывание защиты — это локальное событие: выбило линию кухонных розеток, а свет в коридоре, холодильник на отдельной линии и котёл в котельной продолжают работать. Это и есть разница между правильно нарезанным домом и домом, где после любой аварии семья сидит со свечкой.

У такого деления есть и второй горизонт, который проявляется не сразу. Через несколько сезонов эксплуатации в доме появляются стиральная машина, бойлер, тёплый пол, мощный пылесос, мастерская в гараже, освещение участка — и если вся эта нагрузка наслаивается на пару общих линий, автоматы начинают выбивать регулярно, кабель греется, а переделка превращается в вскрытие стен. Грамотная группировка на старте — это в первую очередь запас на будущее, а не текущая аккуратность.

• Локализация аварии: проблема в одной зоне не гасит весь дом
• Быстрая диагностика: по названию автомата сразу понятно, где искать
• Безопасность: мощная техника и влажные зоны защищены отдельно
• Удобство ремонта: можно обесточить одну линию, не выключая остальной дом
• Запас на будущее: новая техника добавляется без переделки общей разводки

Почему свет и розетки разводят отдельно

Свет и розетки — это две принципиально разные нагрузки, и относиться к ним как к одной линии неправильно. Освещение почти всегда работает с предсказуемой и небольшой мощностью: лампы в люстрах, точечные светильники, бра. Розетки же тянут переменчивую и часто высокую нагрузку — от зарядки телефона до утюга, обогревателя или пылесоса. Если посадить и то и другое на один автомат, любая бытовая мелочь будет уводить в темноту половину дома.

Главная практическая причина разделять линии — поведение системы в момент аварии. Когда коротит удлинитель за диваном или закипает чайник с пробитым тэном, автомат розеточной группы должен отключить именно розетки, а свет в комнатах и коридорах остаётся. Это не вопрос комфорта, а вопрос безопасности: человек должен видеть дорогу к щиту, понимать, что происходит на кухне, и знать, где лежит фонарь. Дом, в котором при любой проблеме гаснет всё разом, однажды гарантированно встретит хозяина в полной темноте с дымящимся прибором в руке.

Есть и третий слой, о котором часто забывают на этапе проекта, — диагностика и ремонт. Разделённые линии позволяют электрику быстро локализовать проблему: выбило конкретный автомат — понятно, какая зона и какой тип нагрузки. Если же свет и розетки висят вперемешку по комнатам, поиск неисправности превращается в перебор всего этажа, а замена или ремонт розетки требует обесточить заодно и освещение. Через три-четыре сезона эксплуатации эта мелочь начинает сильно раздражать, а при серьёзной аварии — мешать.

Какие группы выделяют в типовом доме

В типовом доме на один-два этажа набор линий складывается не из фантазии электрика, а из логики нагрузки и сценариев аварии. Чем понятнее зоны разделены в щите, тем меньше шансов, что одно сработавшее УЗО погасит сразу полдома и оставит холодильник, котёл и насос без питания на сутки.

Минимальный разумный набор для такого дома — это отдельные линии на кухню и мощные приборы, на санузлы, на котельную, на уличные розетки, а также раздельный свет по этажам и общие розеточные группы комнат. Конкретное число автоматов зависит от площади и техники, но логика разбивки повторяется от проекта к проекту.

• Кухонные розетки рабочей зоны
• Электроплита или варочная панель
• Санузлы и стиральная машина
• Котельная: котёл, насосы, бойлер
• Уличные розетки и наружный свет
• Освещение первого этажа
• Освещение второго этажа
• Общие розетки жилых комнат

Кухня и мощные потребители

Кухня — самая нагруженная зона дома, и одной линией её закрывать не стоит. Электроплита или варочная панель почти всегда идёт отдельным кабелем с собственным автоматом, потому что её пиковая мощность сопоставима со всем остальным светом в доме вместе взятым. Туда же по логике уходят духовой шкаф и проточный водонагреватель, если он есть.

Розетки рабочей зоны разумно делить минимум на одну-две линии: на одной живут постоянные потребители вроде холодильника и вытяжки, на другой — переменные мощные приборы, например чайник, микроволновка, тостер и мультиварка. Если всё это посадить на один автомат, он будет выбивать в самый неподходящий момент, а холодильник будет уходить в простой вместе с остальной кухней.

• Отдельная линия на плиту или варочную панель
• Отдельная линия на духовой шкаф
• Линия рабочих розеток столешницы
• Линия холодильника и вытяжки
• Отдельный ввод на посудомоечную машину

Санузлы, котельная, улица

Санузлы выносят на отдельную линию из-за влажности и набора техники: стиральная машина, бойлер, тёплый пол, иногда фен и бритва. Здесь обязательна защита по току утечки, и держать эту зону на общей розеточной группе с комнатами — значит при любом ложном срабатывании гасить полдома. Стиральную машину и накопительный водонагреватель часто выделяют ещё и внутри санузла, отдельными автоматами.

Котельная и уличные розетки — это линии, которые должны жить максимально независимо. Котёл, циркуляционные насосы и скважинный насос нельзя терять из-за того, что в розетку на террасе воткнули неисправную газонокосилку или сварочник: иначе зимой через сутки в доме встанет отопление, а летом — водоснабжение. Уличный контур всегда идёт через собственное УЗО, потому что влага и удлинители рано или поздно дают утечку, и через три сезона это становится заметно.

• Санузел: общая линия розеток с УЗО
• Стиральная машина отдельным автоматом
• Бойлер и тёплый пол — своими линиями
• Котёл и насосы отопления — отдельная группа
• Скважинный или колодезный насос — своя линия
• Уличные розетки с влагозащитой и отдельным УЗО
• Наружное освещение фасада и участка

Как проверить разбивку в готовом проекте

Готовый проект электрики редко выглядит подозрительно с первого взгляда: аккуратная однолинейная схема, ровные подписи групп, нужное количество автоматов. Проблемы вылезают позже — когда выбивает автомат на стиральной машине и в санузле гаснет свет, или когда вся кухня сидит на одной линии вместе с холодильником и духовкой. Поэтому проект стоит читать не на красоту, а на логику: что с чем объединено и что будет, если эта группа отключится среди зимнего вечера.

Владельцу не нужно разбираться в номиналах и сечениях, чтобы задать электрику правильные вопросы. Достаточно пройтись по проекту с коротким списком контрольных точек и сверить, что ключевые зоны дома разведены отдельно, а свет не зависит от розеток. Если на какой-то пункт электрик отвечает уклончиво или ссылается на экономию кабеля — это повод обсудить переделку до штробления стен, а не после первого года эксплуатации.

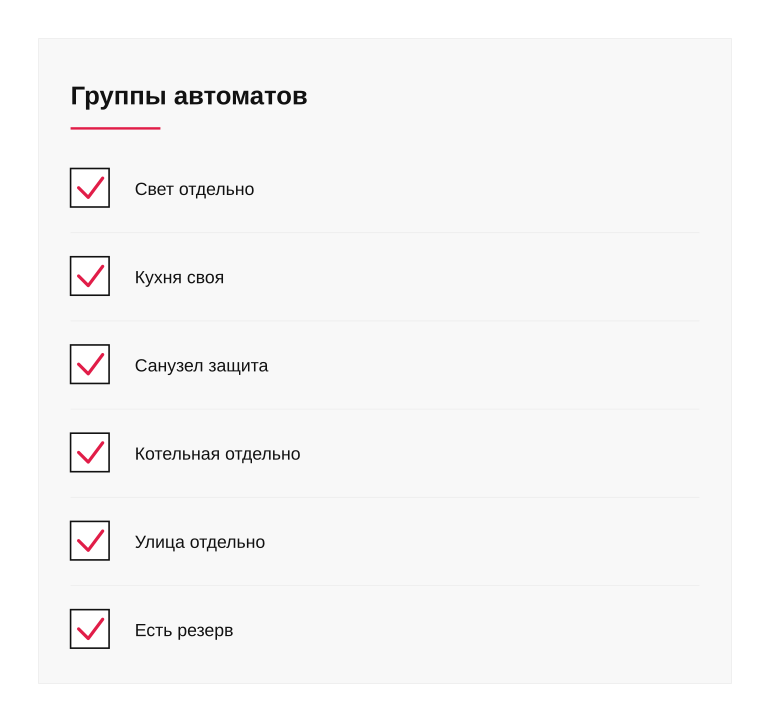

• Освещение разведено отдельно от розеточных линий, и хотя бы свет в коридорах и на лестнице сидит на собственной группе.
• Кухня выделена в отдельную линию или несколько линий, мощная техника (например, духовка, варочная панель, посудомойка) не висит на общей розеточной группе с комнатами.
• Санузлы и ванная подключены через устройство защитного отключения или дифавтомат, а розетки там разведены отдельно от жилых комнат.
• Котельная с насосами и котлом идёт отдельной линией, чтобы отопление не отключалось вместе с бытовыми розетками.
• Уличные розетки, освещение участка и хозпостройки выведены на самостоятельные группы со своей защитой от влаги и утечки.
• Резервные автоматы на щите оставлены про запас — на будущую мастерскую, баню, гараж или дополнительную технику, которую участок ещё не видел.
