Как устроено водоснабжение частного дома

Из чего состоит система водоснабжения частного дома

Водоснабжение частного дома удобно представлять не как набор труб и приборов, а как непрерывную цепочку, по которой вода идёт от источника к крану и дальше — в канализацию. Если держать в голове эту общую схему, становится понятно, зачем нужен гидроаккумулятор, почему фильтр ставят именно на вводе и отчего давление в душе зависит не только от насоса.

В этой цепочке удобно выделить четыре крупных узла: источник воды, ввод в дом с учётом и первичной подготовкой, внутреннее распределение по этажам и помещениям, точки разбора и слив. Дом на центральном водопроводе, дом со скважиной и гидроаккумулятором или сезонная дача отличаются только наполнением этих блоков, а сама логика остаётся общей.

• Источник: скважина, колодец или центральный водопровод
• Ввод в дом: кран, счётчик, грубый фильтр
• Распределение: коллектор или тройники, разводка по комнатам
• Водоразбор и слив: смесители, бытовая техника, канализация

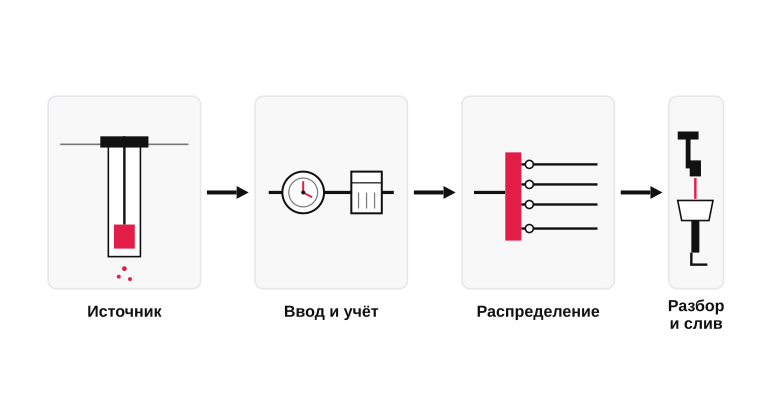

Цепочка: источник, ввод, распределение, водоразбор

Источник задаёт характер всей системы: скважина даёт стабильный напор и требует насоса с автоматикой, колодец проще в обслуживании, но чувствителен к уровню грунтовых вод, а центральный водопровод снимает заботу о добыче воды, но оставляет вопросы давления и качества. От источника вода идёт по подземной трассе к вводу в дом — это короткий, но ответственный участок, где чаще всего возникают проблемы с промерзанием.

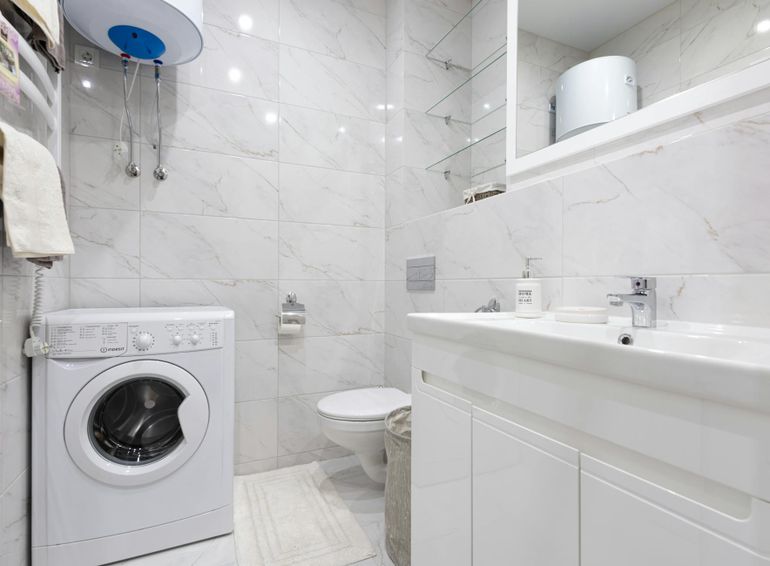

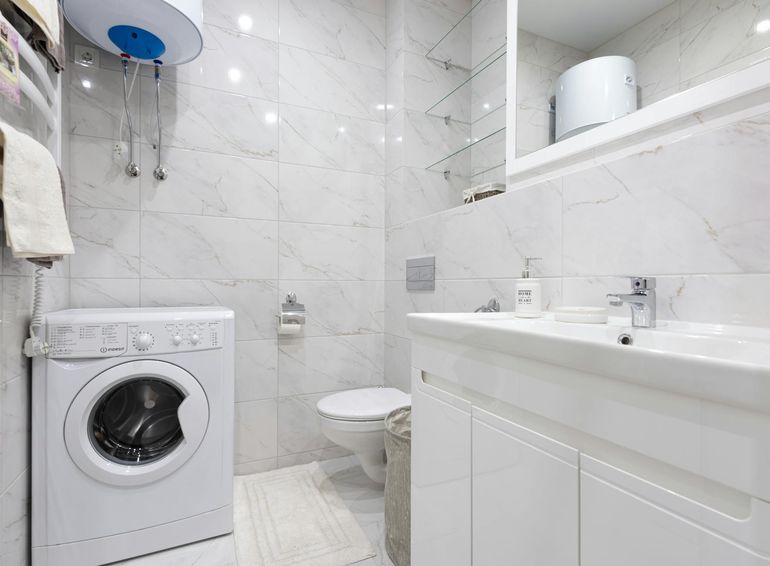

Внутри дома вода проходит через узел ввода с запорным краном, счётчиком и грубым фильтром, а дальше расходится по коллектору или тройниковой разводке к точкам разбора — мойке, душу, унитазу, стиральной и посудомоечной машинам. Если на этом участке нет редуктора давления или обратного клапана там, где они нужны, бытовой шлейф проявится позже: гудящие трубы, протечки на стыках, износ смесителей.

• Источник воды
• Подземный ввод и утепление трассы
• Узел ввода: кран, счётчик, грубый фильтр (например, сетчатый или дисковый)
• Распределение: коллектор или тройники
• Точки разбора и канализационный слив

Холодная и горячая вода: два параллельных контура

После ввода поток фактически делится надвое: часть воды идёт сразу к холодным точкам разбора, а часть уходит на нагрев — в накопительный бойлер, проточный нагреватель или второй контур газового котла. Дальше по дому идут уже две параллельные трубы, и к каждому смесителю подходят обе: с горячей и холодной стороны.

Эти контуры удобно держать в голове отдельно, потому что у них разные слабые места. На холодной ветке критичны фильтрация и защита от промерзания, на горячей — выбор способа нагрева под сценарий семьи и грамотная теплоизоляция труб, иначе вода в дальнем санузле будет долго идти холодной даже при работающем бойлере.

• Холодный контур: от ввода ко всем точкам разбора напрямую
• Горячий контур: через нагреватель, например бойлер, проточник или двухконтурный котёл
• Смеситель как точка соединения двух контуров
• Теплоизоляция горячих труб для быстрой подачи воды

Источник воды: скважина, колодец или центральный водопровод

От выбора источника напрямую зависит, насколько стабильно потечёт вода из крана, как часто придётся думать о фильтрах и сколько техники окажется в котельной. У владельца частного дома есть три типовых сценария — центральный водопровод посёлка, скважина на участке или колодец, — и каждый из них по-своему вписывается в повседневную жизнь.

Выбор редко бывает свободным: его диктуют расположение участка, наличие сетей у соседей, глубина и качество водоносных слоёв в районе, бюджет на обустройство и готовность обслуживать оборудование. Поэтому полезно посмотреть на варианты не как на технические опции, а как на разные бытовые сценарии — где-то достаточно крана и счётчика, а где-то под дом встаёт почти автономная мини-станция.

Когда подходит центральный водопровод

Центральный водопровод — самый спокойный для владельца сценарий: вода уже подготовлена, давление поддерживает поставщик, а на участке остаётся только аккуратно завести трубу в дом, поставить счётчик и фильтр грубой очистки. Этот вариант реалистичен в обжитых посёлках и коттеджных кварталах, где магистраль проходит вдоль улицы и подключение оформляется по техническим условиям ресурсоснабжающей организации.

У такой простоты есть бытовой шлейф: зависимость от чужой инфраструктуры. Аварии на магистрали, плановые отключения, скачки давления и состав воды, который определяется не вами, — всё это придётся принимать как данность. Поэтому даже на центральном водопроводе разумно предусмотреть запас: накопительный бак на сотню-другую литров, обратный клапан и фильтрующую группу на вводе.

Скважина и колодец: ключевые отличия для владельца

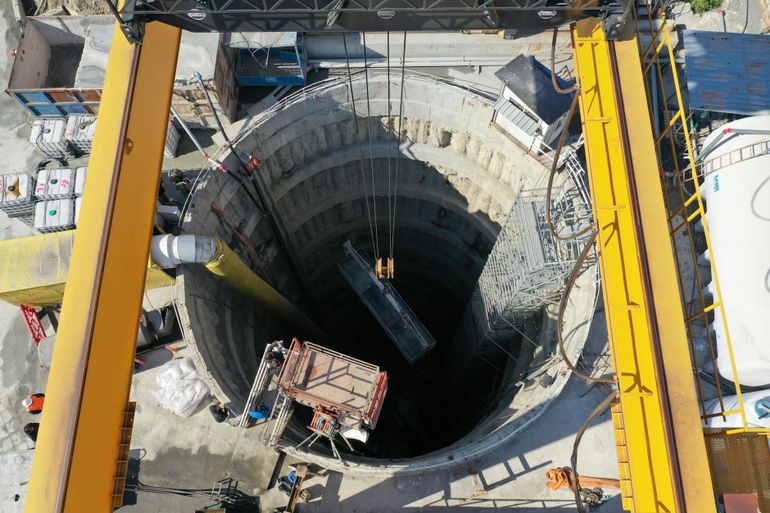

Скважина и колодец решают одну задачу — взять воду из-под земли, — но ведут себя в эксплуатации по-разному. Колодец берёт верховую воду с глубины примерно до десяти-пятнадцати метров: его проще обустроить и обслуживать вручную, но он чувствителен к сезону, паводкам и поверхностным загрязнениям. Скважина уходит глубже, в более защищённые водоносные горизонты, даёт стабильный дебит круглый год, но требует насосного оборудования, электричества и периодического профессионального обслуживания.

Для владельца разница ощущается в трёх вещах: качество воды, надёжность зимой и сценарий поломок. Колодец чаще требует анализа и фильтрации, зато при отключении электричества из него можно достать воду ведром. Скважина обычно даёт более чистую воду, но полностью завязана на насос и автоматику: без электричества дом остаётся без воды, а ремонт глубинного оборудования — отдельная история. Подробное сравнение по стоимости и сроку службы — тема отдельного материала, здесь важно увидеть саму развилку.

• Глубина и тип водоносного слоя
• Качество воды и необходимость водоподготовки
• Зависимость от электричества и резервный сценарий
• Сложность и стоимость обслуживания
• Поведение источника зимой и в межсезонье

Ввод воды в дом, учёт и защита от промерзания

Между источником и краном на кухне есть участок, о котором владельцы дома часто думают в последнюю очередь — сама трасса и точка ввода в дом. А ведь именно здесь система чаще всего и подводит: вода замерзает на подходе к фундаменту, счётчик стоит в неудобном углу, а грязь с первых метров трубы оседает в смесителях. Если продумать ввод заранее, дальше водопровод живёт спокойно и не требует к себе постоянного внимания.

Трасса и глубина прокладки

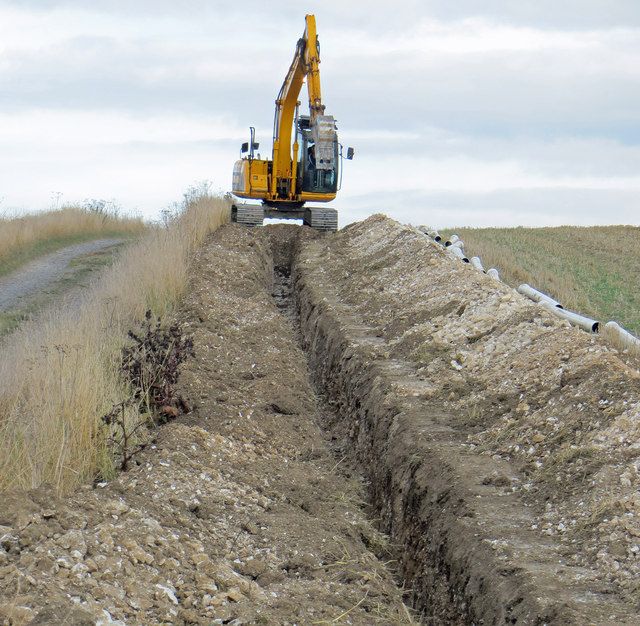

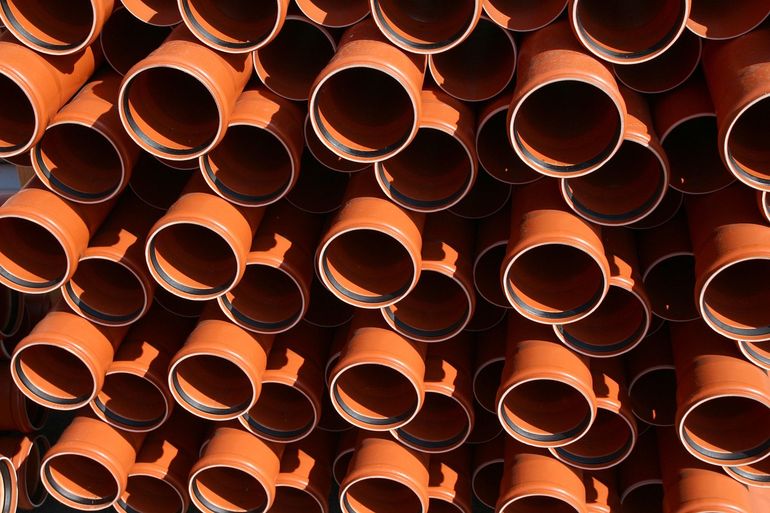

От источника к дому труба идёт в траншее, и её глубина рассчитывается так, чтобы вода не замерзала зимой. Ориентир — ниже уровня промерзания грунта для конкретного региона: в средней полосе это обычно 1,5–1,8 метра, на севере глубже. Трубу укладывают на песчаную подушку, защищают от камней и засыпают мягким грунтом, чтобы её не передавило при подвижках почвы.

Если по каким-то причинам опустить трубу на нужную глубину не получается — мешает скальный грунт, близкие коммуникации или короткое расстояние до дома — трассу утепляют и прокладывают греющий кабель. Самое уязвимое место — последние метры перед фундаментом и сам ввод: здесь труба поднимается к поверхности и легко промерзает, если про утепление забыли.

• Промерзание на подъёме трубы к фундаменту
• Отсутствие греющего кабеля на мелкой трассе
• Укладка без песчаной подушки и защиты от камней
• Ввод через холодный неотапливаемый угол дома

Узел ввода: счётчик, кран, грубый фильтр

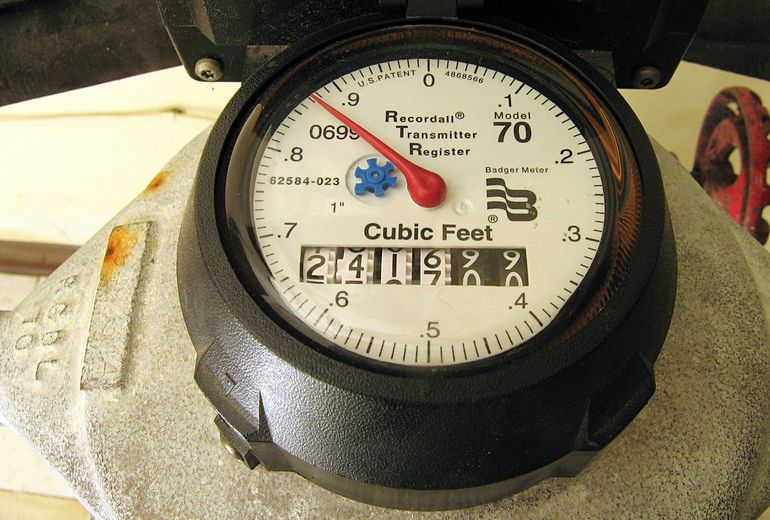

Внутри дома труба приходит в узел ввода — небольшой, но ключевой участок, через который проходит вся вода. По порядку здесь обычно стоят запорный кран, фильтр грубой очистки (например, сетчатый или промывной типа «грязевик»), счётчик воды и обратный клапан. Запорный кран позволяет полностью отсечь дом от источника — это нужно при ремонте, утечке или длительном отъезде, и до него должен быть свободный доступ.

Фильтр грубой очистки удерживает песок и окалину, которые иначе быстро забьют аэраторы смесителей и картриджи тонкой очистки. Узел стараются разместить в тёплом помещении — котельной, техническом шкафу или подвале с положительной температурой, рядом с местом, где удобно обслуживать оборудование. На плане это выглядит как короткая линия у стены, а в жизни именно к этому углу владелец возвращается чаще всего: промыть фильтр, снять показания, перекрыть воду перед заменой смесителя.

• Запорный кран на вводе
• Фильтр грубой очистки, например сетчатый или промывной
• Счётчик воды
• Обратный клапан
• Манометр для контроля давления

Давление, насос и распределение по точкам разбора

Когда из крана идёт ровная струя, а не пульсирующий поток с провалами в момент включения стиральной машины, за этим стоит не один насос, а целая связка: он сам, гидроаккумулятор, реле давления и продуманная разводка по дому. Если хотя бы один элемент выбран без учёта реального сценария жизни, бытовой шлейф появляется быстро — кран в ванной начинает терять напор, как только кто-то открыл воду на кухне.

Логика здесь простая: насос обеспечивает подачу, гидроаккумулятор сглаживает скачки и копит запас под давлением, реле включает и выключает насос по заданным порогам, а разводка решает, как этот напор делится между точками разбора. Подбор насоса и расчёт гидроаккумулятора — отдельная техническая тема, и в обзорной статье мы её только обозначаем.

Насос и гидроаккумулятор: зачем нужны вместе

Насос поднимает воду из источника и создаёт давление, но если бы он включался при каждом открытии крана, его ресурс закончился бы за пару сезонов. Поэтому рядом ставят гидроаккумулятор — закрытый бак с резиновой мембраной и воздушной камерой, который держит небольшой запас воды под давлением. Пока вы наливаете чайник или моете руки, расход идёт из бака, а насос отдыхает.

За включением и выключением следит реле давления: оно запускает насос, когда давление в системе падает до нижнего порога, и останавливает, когда поднимается до верхнего. Без гидроаккумулятора такая связка работает рывками, краны пульсируют, а сам насос быстро изнашивается от частых пусков. Готовые насосные станции — например, с поверхностным насосом и баком на 20–50 литров — собирают эту тройку в одном корпусе, но для скважин глубже 8–9 метров обычно нужен погружной насос и отдельный бак в доме.

• Насос — поднимает воду и создаёт давление
• Гидроаккумулятор — держит запас воды под давлением и сглаживает скачки
• Реле давления — включает и выключает насос по порогам
• Манометр — позволяет видеть текущее давление в системе

Коллекторная и тройниковая разводка: в чём разница

Тройниковая разводка — это последовательная схема, где основная труба идёт через дом, а к каждой точке разбора отходит ответвление через тройник. Решение дешевле по материалам и проще в монтаже, но у него есть бытовой шлейф: когда кто-то открывает воду на кухне, напор в душе на втором этаже заметно проседает, а температура смешанной воды начинает гулять.

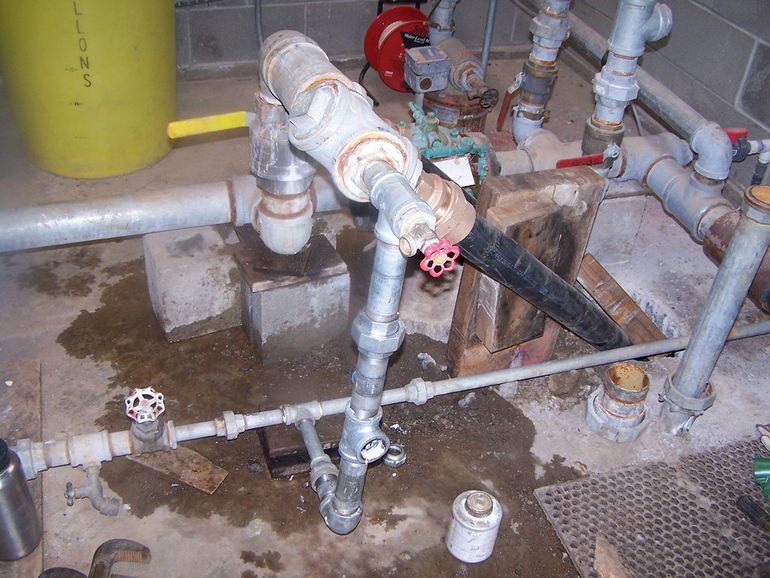

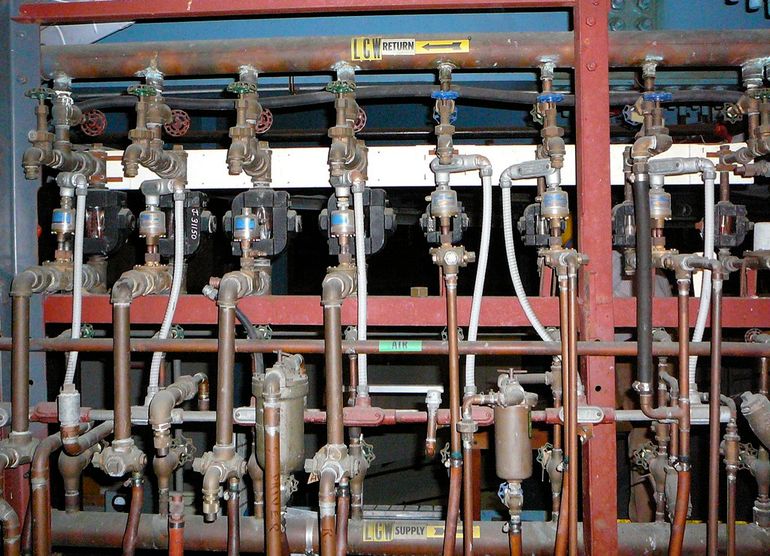

Коллекторная схема устроена иначе: после ввода и фильтров вода приходит на коллектор — гребёнку с отдельными выходами, и от неё к каждой точке разбора идёт своя труба, например из сшитого полиэтилена или металлопластика. Давление и температура у разных точек ведут себя стабильнее, можно перекрыть отдельный кран без отключения всего дома, а трубы удобно спрятать в стяжку. Минус — больше материала и места под сам коллекторный шкаф, поэтому решение лучше закладывать на этапе проекта, а не достраивать поверх готовых стен.

• Тройниковая разводка — дешевле, но напор зависит от соседних точек
• Коллекторная разводка — стабильное давление и удобное обслуживание
• Скрытая прокладка в стяжке требует надёжных соединений без скруток в полу
• Коллекторный шкаф удобно размещать в техническом помещении или нише

Горячее водоснабжение: как греется вода в доме

Горячая вода в доме — это отдельная история, которая живёт параллельно с холодным контуром. От ввода идёт общая холодная линия, а где-то на её пути появляется устройство, которое греет воду и отправляет её по второму, горячему контуру к смесителям. От того, как именно греется вода, зависят утренние сценарии семьи: успеет ли второй человек принять душ сразу после первого, придётся ли ждать, пока вода станет тёплой, и насколько просядет давление, если кто-то одновременно включит кухонный кран.

Обзорно у частного дома есть три типовых пути: накопительный электрический бойлер, проточный электрический нагреватель и двухконтурный газовый котёл, который сам отвечает и за отопление, и за горячую воду. У каждого решения свой бытовой шлейф — по мощности сети, по скорости нагрева, по тому, что происходит при одновременном разборе из двух точек.

Накопительный бойлер и проточный нагреватель

Накопительный бойлер — это утеплённый бак на 50–200 литров, в котором вода греется заранее и ждёт момента, когда её откроют. Он удобен для семьи: горячая вода идёт сразу, давление стабильное, два смесителя одновременно работают спокойно. Минус в инерционности — после большого разбора баку нужно время, чтобы снова выйти на температуру, и для него нужно место, обычно в котельной или техническом шкафу.

Проточный электрический нагреватель греет воду на лету, без запаса, и поэтому компактный — его часто ставят на даче или в небольшом доме на одного-двух человек. Но он требовательный к электрике: чтобы получить нормальный душ зимой, нужны 7–10 кВт и более, а это уже серьёзная нагрузка на ввод. На холодной воде из скважины такой прибор может не вытягивать комфортную температуру, особенно если параллельно открыт кухонный кран.

Двухконтурный котёл и отдельная линия ГВС

Двухконтурный газовый котёл совмещает отопление и горячую воду в одном корпусе: пока никто не открыл кран, он греет батареи, а как только пошёл разбор — переключается на ГВС. Это компактное и логичное решение для дома с магистральным газом, но у него есть нюанс: при одновременном разборе из двух точек, например душа и кухни, температура может скакать, а пока вода дойдёт от котла до дальнего смесителя, придётся слить несколько литров холодной.

Если дом большой или точки разбора разнесены далеко, к двухконтурному котлу иногда добавляют отдельный бойлер косвенного нагрева — бак, который греется от того же котла, но работает как накопитель. Получается отдельная линия ГВС с рециркуляцией: горячая вода постоянно движется по кольцу, и из дальнего крана она идёт сразу. На схеме это выглядит как лишний контур, но именно от таких мелочей зависит, насколько комфортно жить в доме каждое утро.

Типовые сценарии и ошибки новичков

Когда схема водоснабжения уже сложилась в голове, проще увидеть её на конкретных домах: один и тот же набор элементов в разных сценариях ведёт себя по-разному. Ниже три типичные ситуации и короткая памятка с проверками, которые стоит сделать до того, как из крана пойдёт вода.

Три коротких сценария по типам домов

Дом со скважиной и гидроаккумулятором — самый распространённый вариант за городом. В кессоне или приямке стоит насос, в доме — гидроаккумулятор, реле давления, фильтр грубой очистки и узел водоподготовки. Здесь логика проста: насос наполняет бак, бак держит давление, фильтры берегут смесители и бойлер. На плане это выглядит спокойно, а в жизни начинают мешать мелочи — шум реле рядом со спальней, тесная котельная, забытая розетка для насоса.

Дом на центральном водопроводе работает иначе: давление приходит с улицы, и роль владельца — грамотно принять его. На вводе ставят запорный кран, счётчик, фильтр грубой очистки и часто редуктор давления, потому что в магистрали оно нередко скачет. Сезонный дом — отдельная история: вода нужна с мая по октябрь, а зимой система должна стоять сухой. Здесь критичны уклоны труб к точке слива, сливные краны в нижних точках и привычка осенью прогонять контур через компрессор.

• Дом со скважиной: насос, кессон, гидроаккумулятор, фильтры, бойлер
• Дом на центральном водопроводе: ввод, счётчик, фильтр, редуктор давления
• Сезонный дом: уклоны труб, сливные краны, продувка контура осенью

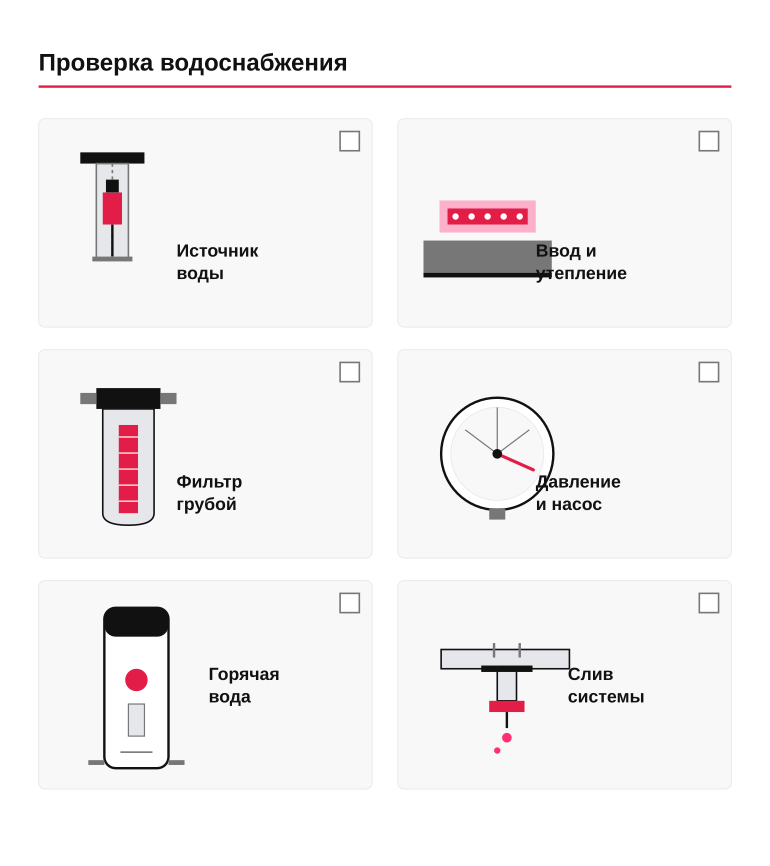

Памятка: что проверить перед запуском системы

Перед первым пуском воды стоит пройтись по системе глазами и руками, а не доверять ощущению, что всё уже готово. Ошибки новичков чаще всего бытовые, а не инженерные: где-то не закрыли утепление ввода, где-то забыли поставить фильтр перед бойлером, где-то не оставили доступ к узлу для обслуживания. У каждого такого пропуска есть бытовой шлейф — потёкший фитинг под зашитым коробом, песок в аэраторах, лопнувшая зимой труба у фундамента.

• Источник воды: сделан ли анализ, понятно ли качество и сезонные колебания
• Ввод в дом: глубина заложения, утепление, греющий кабель на уязвимом участке
• Фильтр грубой очистки на вводе и отдельный фильтр перед бойлером
• Давление в гидроаккумуляторе и настройка реле под бытовые сценарии
• Горячий контур: объём бойлера под число жильцов, обратный клапан, группа безопасности
• Сливные краны в нижних точках и доступ ко всем узлам без вскрытия отделки
