Какой уклон нужен канализационной трубе

Какой уклон нужен по нормативам: цифры по диаметрам

Уклон канализационной трубы задаётся не на глаз и не «как удобно лечь под балкой», а по СП 30.13330.2020 (актуализированная редакция СНиП 2.04.01-85). Для бытовой канализации частного дома нужно помнить четыре цифры — по одной на каждый ходовой диаметр. Этого достаточно, чтобы говорить с бригадой на одном языке и принимать работу осмысленно.

Норматив задаёт минимальный уклон, ниже которого опускаться нельзя, и рекомендуемый — на который ориентируются при нормальном монтаже. Есть ещё максимум: для самотёчной бытовой канализации это обычно 0,15 (15 см на метр). Больше — труба начинает работать неправильно, об этом отдельный разговор ниже.

Как читать значение уклона

Уклон в нормативах записывают безразмерной дробью: 0,02, 0,03, 0,008. Это отношение перепада высоты к длине трубы. Запись 0,02 означает, что на каждый метр горизонтальной длины труба опускается на 2 сантиметра. Соответственно 0,03 — это 3 см на метр, а 0,008 — всего 8 мм на метр.

На практике удобнее считать в сантиметрах на метр: проще отмерить рулеткой и проверить уровнем с правилом. Если в проекте стоит «i = 0,02», а монтажник говорит «два процента» — это одно и то же. Главное, не путать уклон с углом в градусах: 2 см на метр — это примерно 1,15°, и никакой транспортир тут не нужен.

• 0,008 — 8 мм на метр
• 0,02 — 2 см на метр
• 0,03 — 3 см на метр
• 0,15 — 15 см на метр (предельный максимум)

Нормативные значения для бытовых диаметров

Для частного дома достаточно запомнить четыре пары цифр. Труба 40 мм (отвод от умывальника, биде) — минимум 0,025, на практике кладут 0,035 (3,5 см на метр). Труба 50 мм (кухонная мойка, душ, стиральная и посудомоечная машина) — минимум 0,025, рекомендуется 0,03 (3 см на метр). Труба 110 мм (стояк, отвод от унитаза, лежак до септика) — минимум 0,012, рекомендуется 0,02 (2 см на метр). Труба 150 мм (наружные участки большого дома) — минимум 0,007, рекомендуется 0,008–0,01.

Логика простая: чем больше диаметр, тем меньше нужный уклон. В широкой трубе вода идёт медленнее и спокойнее тащит за собой твёрдые частицы; в узкой — наоборот, нужен более резкий наклон, чтобы поток не растекался плёнкой по дну. Поэтому уравнивать уклон 50-й и 110-й трубы «на глазок» нельзя: для 110-й 3 см на метр — это уже перебор.

• Ø40 мм — минимум 0,035, рекомендуется 3–3,5 см/м
• Ø50 мм — минимум 0,03, рекомендуется 3 см/м
• Ø110 мм — минимум 0,02, рекомендуется 2 см/м
• Ø150 мм — минимум 0,008, рекомендуется 1 см/м

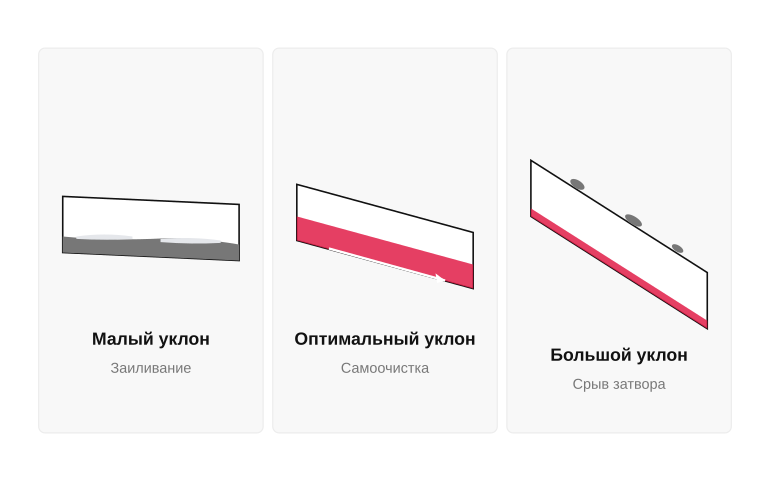

Минимальный, оптимальный и максимальный уклон: почему «больше» не значит «лучше»

Уклон канализационной трубы — это компромисс между скоростью воды и способностью потока тащить за собой твёрдые включения. Нормативы задают коридор: минимальный уклон, ниже которого труба гарантированно заилится, и максимальный, выше которого поток перестаёт быть транспортирующим. Всё, что вне этого коридора, рано или поздно превращается в засор или в сорванный гидрозатвор.

Логика простая: вода и стоки должны двигаться со скоростью около 0,7 м/с — это так называемая самоочищающая скорость. На таком потоке жидкость уносит бумагу, жир и взвесь, а не оставляет их на стенках. Слишком маленький уклон скорость не даёт, слишком большой — даёт её только воде, а твёрдое остаётся в трубе. Поэтому правило «налью покруче, чтобы наверняка» в канализации не работает.

Что происходит при недостаточном уклоне

Если уклон ниже нормативного, скорость потока падает, и стоки перестают сами очищать трубу. Жир оседает на стенках, бумага и волосы цепляются за неровности раструбов, а песок и мелкий мусор оседают на дне. Через несколько месяцев внутренний диаметр уменьшается, поток ещё больше замедляется — и процесс лавинообразно идёт к полному засору.

Внешне это выглядит безобидно: сначала вода уходит чуть медленнее, потом появляется характерный запах из дальних точек разводки, потом начинает булькать унитаз. К моменту, когда забивается стояк или выпуск к септику, чистить приходится тросом или вскрытием — и почти всегда выясняется, что виноват провисший или недотянутый по уклону участок.

• Стоки уходят медленнее обычного
• Запах из сифонов раковин и душа
• Бульканье в унитазе при сливе на кухне
• Регулярные засоры на одном и том же участке

Чем опасен чрезмерный уклон

При уклоне больше предельного вода в трубе разгоняется и уходит вперёд, оставляя твёрдые включения позади. Поток превращается в струю по дну, стенки сверху не омываются, а бумага и крупные частицы сохнут и налипают. По факту получается тот же засор, только сверху трубы, а не снизу — и обнаруживается он позже.

Второй эффект круто проложенной трубы — срыв гидрозатворов. Быстрый поток создаёт за собой разрежение, вытягивает воду из сифонов раковин, душа и унитаза, и в дом начинает идти запах из канализации. Поэтому уклон больше 0,15 (15 см на метр) для бытовой разводки считается ненормативным, а вертикальные участки решаются стояком, а не наклоном лежака.

• Вода обгоняет твёрдые включения и оставляет их в трубе
• Стенки сверху не омываются, образуется верхний налёт
• Срыв гидрозатворов и запах из сифонов
• Повышенный шум потока в трубе

Как отмерить уклон без специнструмента

Уклон не угадывают на глаз и не выставляют «по ощущению». Перед укладкой посчитай разницу высот на длине участка: при норме 2 см на метр труба длиной 6 метров должна уйти вниз на 12 см от точки врезки до точки выхода. Эту цифру и нужно ловить инструментом, а не абстрактный «небольшой наклон».

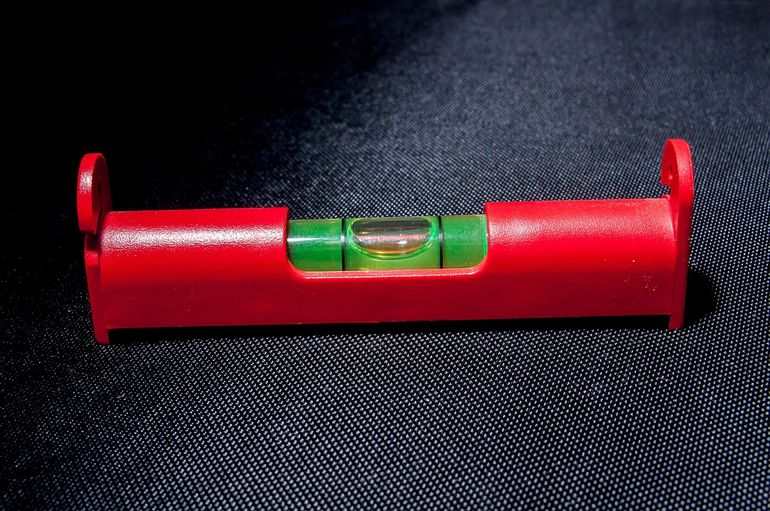

Для коротких участков внутри дома хватает пузырькового уровня с правилом. Для длинных горизонтальных веток и траншеи до септика нужен инструмент с дальностью: лазерный уровень, оптический нивелир или туго натянутая шнурка с отвесом. Выбор зависит не от бюджета, а от длины участка и того, можно ли увидеть оба конца трубы с одной точки.

Внутри дома: уровень и правило

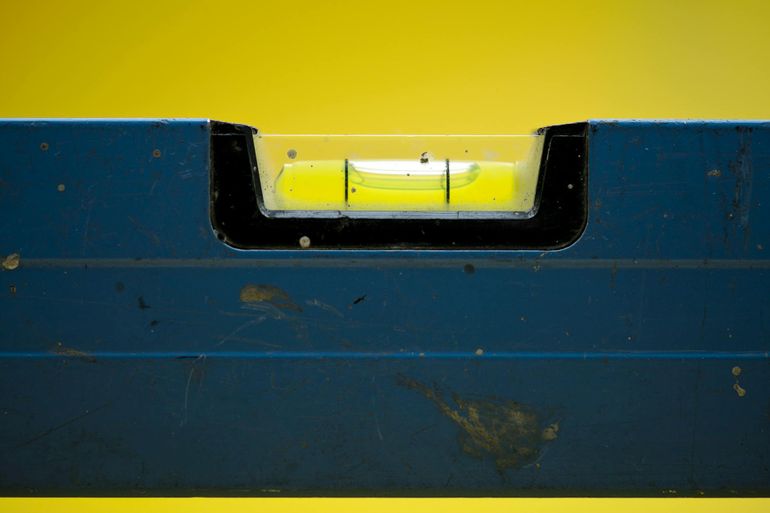

Для разводки в санузле и на кухне работает простая связка: ровное правило длиной 1,5–2 метра и пузырьковый уровень сверху. Правило кладут на трубу или вдоль будущей траектории, а под один конец подкладывают брусок нужной толщины. Для уклона 2 см/м на правиле длиной 2 метра подкладка должна быть 4 см — пузырёк при этом стоит ровно по центру.

Удобнее взять уровень с уклономером, например Stabila или Kapro, где есть отдельная колба с делениями в процентах или мм/м. Выставил 2 % — и веди трубу, пока пузырёк не уйдёт с метки. Проверяй каждое соединение отдельно: после монтажа фитинга уклон часто сбивается, особенно на тройниках и отводах 87°.

• Правило 1,5–2 м, ровное, без прогиба
• Пузырьковый уровень, лучше с уклономером
• Брусок-подкладка нужной толщины под расчёт
• Рулетка для контроля длины участка

На улице: лазер, нивелир или шнурка

В траншее от дома до септика обычный уровень уже не справляется: участок 10–15 метров на глаз не выровнять. Самый дешёвый рабочий способ — шнурка с отвесом между двумя колышками: на ближнем колышке отмечаешь нулевую точку, на дальнем — точку ниже на расчётную величину, натягиваешь шнур и ведёшь по нему дно траншеи. Точность достаточная, если шнур реально натянут, а не провисает.

Точнее и быстрее работает лазерный уровень с приёмником, например Bosch GLL или ADA Cube, либо оптический нивелир со штативом и рейкой. Лазер удобен на открытой траншее без перепадов рельефа, нивелир — когда участок длинный и есть кусты, заборы, перепад грунта. Любой инструмент перед работой проверяй на горизонт: поставь, разверни на 180° и сравни показания на той же точке.

• Шнурка с отвесом и два колышка — для короткой траншеи и ограниченного бюджета
• Лазерный уровень с приёмником — для открытых участков до 20–30 м
• Оптический нивелир с рейкой — для длинных трасс и сложного рельефа
• Контрольная проверка инструмента разворотом на 180° перед работой

Внутренняя разводка и наружный выпуск: где уклон считается по-разному

Нормативные значения уклона одинаковы и для разводки в санузле, и для трубы, уходящей в траншее к септику. Разница в другом: внутри дома участок короткий, и каждый сантиметр перепада виден на стене, а снаружи труба идёт десятки метров и упирается в глубину промерзания, отметку входа в септик и рельеф участка.

Поэтому внутреннюю разводку проектируют от сантехприбора к стояку с жёстким контролем уклона на каждом метре, а наружный выпуск считают целиком: от точки выхода из фундамента до горловины септика. Ошибка в подходе приводит либо к контруклону под ванной, либо к закопанному слишком глубоко септику, в который труба физически не попадает с нужным наклоном.

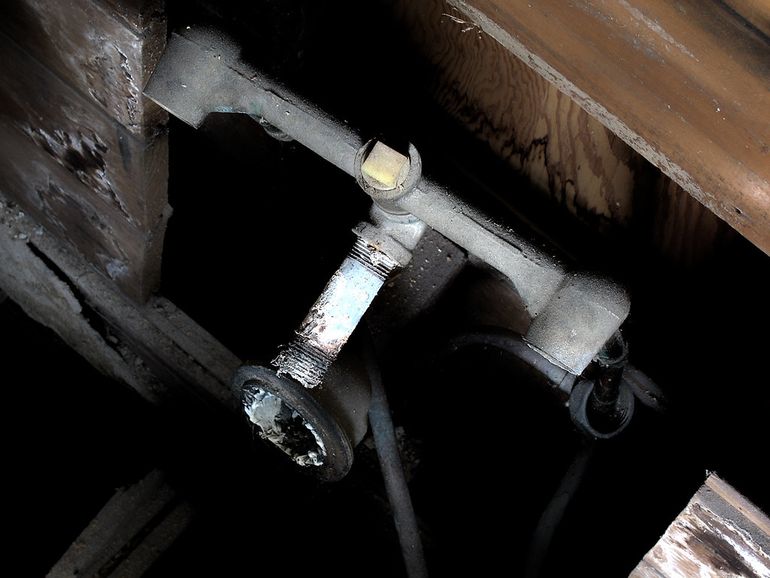

Уклон во внутренней разводке

Внутри дома уклон отмеряют от каждого сантехприбора до ближайшего стояка или коллектора. Участки короткие — 1–4 метра, поэтому при норме 2 см/м для трубы 50 мм перепад на отводе от мойки составит всего 2–8 см. Это критично: на длине от ванны до стояка легко промахнуться, если крепить трубу к стене на глаз, без отбивки уровнем.

Закладывайте уклон ещё на этапе разметки: проведите горизонтальную линию по лазеру, отметьте точку врезки в стояк и точку подключения прибора, и от этих двух отметок ведите трубу. Хомуты (например, Sanit, Wavin или TECE) ставьте чаще, чем по инструкции — пластиковая труба 50 мм без поддержки каждые 50 см провисает за пару лет, и расчётный уклон превращается в волну с застойными участками.

• Отбейте горизонталь лазером до монтажа труб
• Зафиксируйте точки врезки в стояк и подключения прибора
• Ставьте хомуты для 50 мм через 50 см, для 110 мм — через 80–100 см
• Проверьте уклон правилом с уровнем на каждом метре до зашивки коробом

Уклон наружной трубы до септика

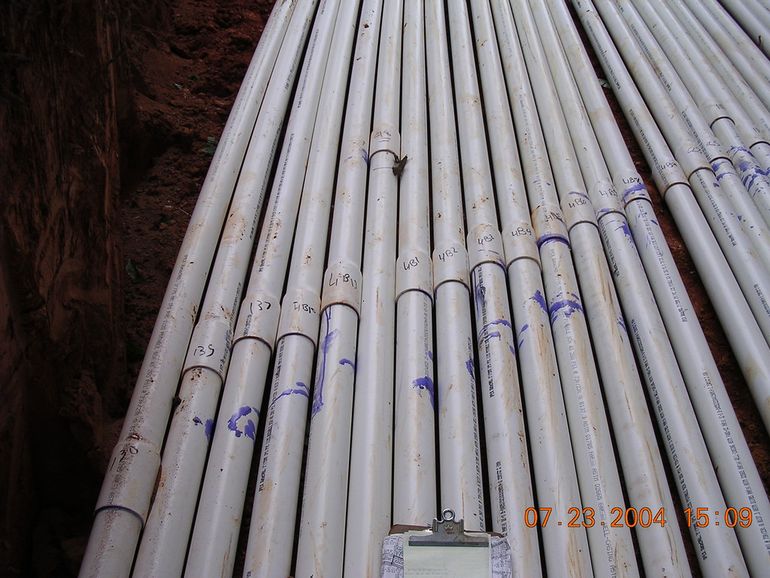

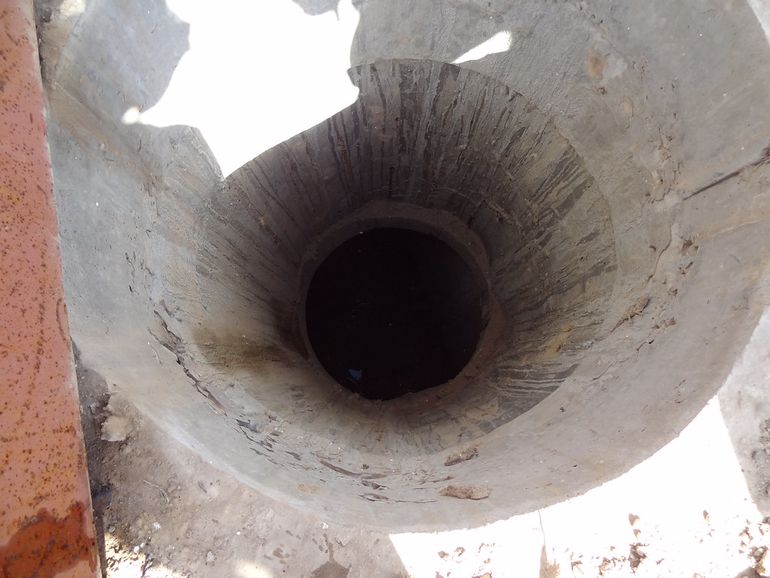

Снаружи задача другая: труба 110 мм идёт от выпуска из фундамента до септика, и на этом участке нужно одновременно выдержать уклон около 2 см/м, глубину ниже точки промерзания или утепление, и попасть в патрубок септика на проектной отметке. На 15 метрах трассы перепад составит 30 см — и это без учёта стартовой глубины выпуска.

Считайте трассу с конца: зафиксируйте отметку входа в септик, прибавьте по 2 см на каждый метр трассы и получите глубину выпуска у дома. Если септик (например, Топас, Тверь, Термит) закопан слишком глубоко, а выпуск из дома мелкий — уклона не хватит, и трубу придётся либо переукладывать, либо ставить промежуточный перепадный колодец. Проверяйте отметки нивелиром или лазером по натянутой шнурке до того, как засыплете траншею.

• Замерьте отметку входа в септик
• Посчитайте суммарный перепад: длина трассы × 0,02 м
• Сравните с глубиной выпуска из фундамента
• При нехватке уклона закладывайте перепадный колодец, а не уменьшайте наклон

Типичные ошибки при монтаже и их последствия

Почти все проблемы с канализацией в частном доме — это не плохие трубы и не дешёвые фитинги, а сломанный порядок монтажа и непроверенная геометрия. Засор, бульканье в раковине, запах из унитаза и лужа под домом — всё это последствия пяти-шести типовых ошибок, которые повторяются из объекта в объект.

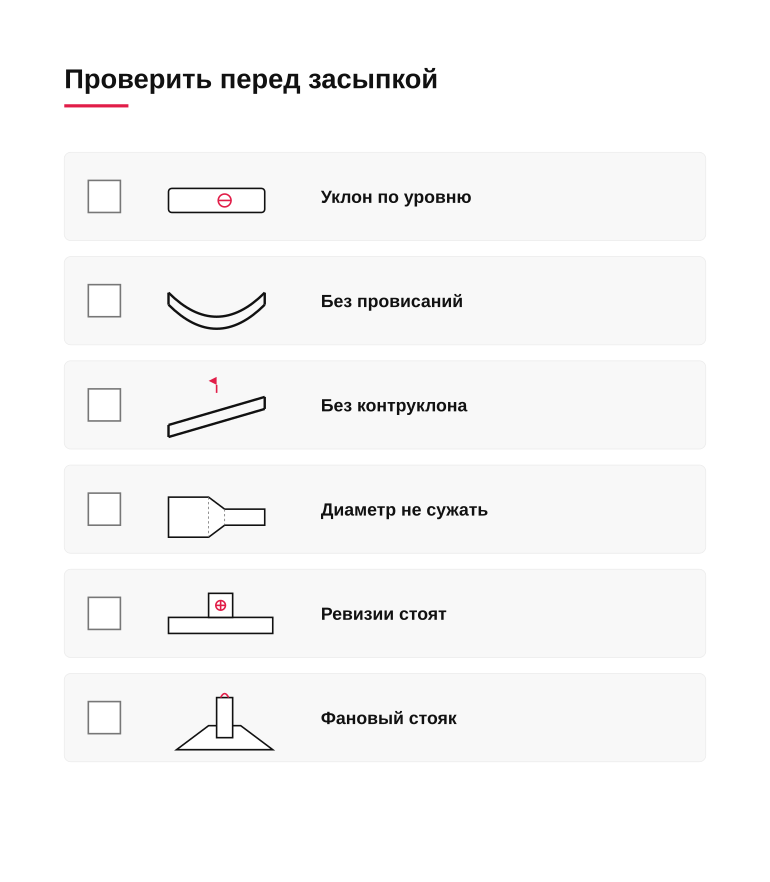

Ниже разобраны ошибки по двум группам: геометрия самой трубы и конструкция системы в целом. Перед засыпкой траншеи или зашивкой стен пройдитесь по памятке и зафиксируйте результат — переделывать после отделки выходит в разы дороже.

Ошибки геометрии трубы

Геометрия — это то, что видно уровнем и шнуркой за пять минут, но именно её чаще всего и не проверяют. Контруклон возникает там, где монтажник «на глаз» выставил трубу по полу или по дну траншеи, а сам пол или траншея уходят в обратную сторону. В таком участке стоит вода, оседают жиры и бумага, и через сезон-другой образуется стабильный засор, который не пробивается тросом надолго.

Провисание между опорами — вторая классика, особенно на пластике, например ПП или ПВХ диаметром 50 мм. Если кронштейны стоят реже 0,5 метра для тонкой трубы и метра для 110 мм, участок со временем прогибается, в низине копится вода, и эффективный уклон в этой точке уходит в ноль. Резкие переходы диаметра в сторону уменьшения по ходу стока (например, со 110 на 50 мм) — прямой путь к подпору и обратному ходу воды.

• Контруклон на горизонтальном участке — застой воды и стабильный засор
• Провисание между редкими опорами — локальная «ловушка» для стоков
• Уменьшение диаметра по ходу стока — подпор и обратный ток
• Резкие повороты на 90° без двух отводов по 45° — удар струи и быстрый налёт на стенках
• Уклон «на глаз» без уровня — ошибка 2–3 см на метре уходит в минус

Ошибки конструкции системы

Даже идеально выставленная по уклону труба работает плохо, если в системе нет ревизий и фановой вентиляции. Ревизии и прочистные тройники должны стоять на каждом повороте магистрали, в начале длинного горизонтального участка и перед выходом из дома — иначе при первом же засоре придётся вскрывать стену или копать траншею. Экономия одного тройника здесь оборачивается несколькими тысячами на демонтаж отделки.

Отсутствие фанового стояка или аэратора — отдельная больная тема. Когда сливается большой объём воды (например, ванна или стиральная машина), в стояке возникает разрежение, и гидрозатворы сифонов срывает: запах из канализации идёт прямо в дом. Лечится это не ароматизаторами, а выводом фановой трубы выше кровли или установкой вакуумного клапана на верхней точке стояка.

• Нет ревизий на поворотах — засор пробивается только через вскрытие
• Нет фанового стояка или аэратора — срыв гидрозатворов и запах в доме
• Выпуск в септик без обратного уклона ниже промерзания — перемерзание зимой
• Жёсткая заделка трубы в бетон без гильзы — трещина при усадке дома
• Подключение стиральной и посудомоечной машин выше уровня сифона без воздушной петли — слив самотёком в машину
