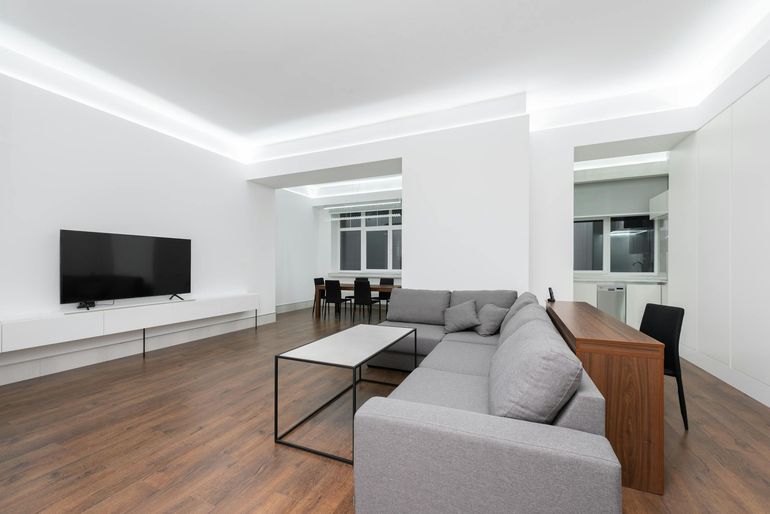

Скрытая подсветка в интерьере дома: карнизы, ниши и парящие потолки

Что закладывать до отделки: общая логика скрытой подсветки

Скрытая подсветка — это не лента из коробки, а узел из четырёх элементов: ниша нужной геометрии, алюминиевый профиль с рассеивателем, кабель с запасом сечения и блок питания в доступном месте. Если хотя бы один из этих элементов не заложен до штукатурки, после отделки придётся вскрывать стену или потолок.

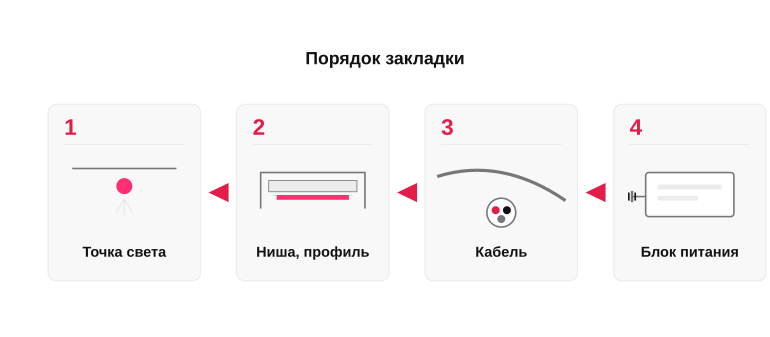

Решения принимаются в строгом порядке: сначала выбираете точку, где должен появиться свет, затем под неё формируете нишу или полку гипсокартонщика, потом тянете кабель к будущему БП и только в самом конце думаете о самой ленте. Перевернуть эту последовательность — значит подгонять конструктив под уже купленную ленту, а это всегда компромиссы по углу свечения, тени от края и доступу к питанию.

• Точка размещения подсветки и направление светового потока
• Геометрия ниши: глубина, ширина полки, отступ от края
• Алюминиевый профиль и тип рассеивателя
• Кабель питания с запасом по сечению и длине
• Место под блок питания с доступом для замены

Из чего состоит узел скрытой подсветки

Базовый узел собирается из ниши в гипсокартоне или коробе, алюминиевого профиля (например, накладного, врезного или углового), ленты с подходящей мощностью, кабеля от ниши до БП и самого блока питания в сервисной точке. Профиль здесь не декоративная деталь, а радиатор: без него лента 14,4 Вт/м и выше быстро перегревается и теряет яркость.

Под нишу закладывается минимум 60–80 мм глубины, чтобы свет успел распределиться и не давал жёсткую полосу на потолке, и около 50 мм ширины полки под профиль. Лента ставится не у самого края, а с отступом 30–50 мм внутрь — иначе на отделке видно точки светодиодов и любые неровности шпаклёвки.

• Ниша глубиной от 60–80 мм с ровной полкой под профиль
• Алюминиевый профиль с матовым рассеивателем
• Светодиодная лента нужной мощности и температуры
• Кабель ВВГнг или ПВС достаточного сечения до БП
• Блок питания с запасом мощности 20–30%

Почему блок питания умирает раньше ленты

Качественная лента живёт 30–50 тысяч часов, а дешёвый БП в закрытом коробе без вентиляции выгорает за 2–4 года: электролитические конденсаторы не любят тепло, а внутри ниши температура легко уходит за 50 °C. Поэтому БП всегда выносят из закрытой полости — в нишу за подвесным потолком с люком, в шкаф, в закладную коробку с решёткой.

Закладывать БП за глухим гипсокартоном без ревизии — почти гарантированная переделка отделки через несколько лет. Правильная логика простая: к каждому блоку должен быть доступ рукой и отвёрткой, а кабель от ленты до БП — со съёмными клеммами (например, Wago), чтобы поменять блок без перепайки и без разборки карниза.

• Блок питания вынесен из закрытой ниши с лентой
• Доступ через сервисный люк, шкаф или закладную коробку
• Запас по мощности 20–30% от расчётной нагрузки
• Съёмные клеммные соединения вместо пайки
• Вентилируемое место без накопления тепла

Потолочный карниз и парящий потолок: геометрия ниши и профиль

Верхняя подсветка — самый частый сценарий скрытого света и одновременно самый чувствительный к ошибкам на этапе черновых работ. Если ниша мелкая или лента стоит впритык к видимой кромке, на потолке появится не мягкая засветка, а резкая полоса с точками диодов. Поэтому геометрию ниши и тип профиля закладывают до того, как маляр выйдет на финишную шпаклёвку, а электрик — на разводку питания.

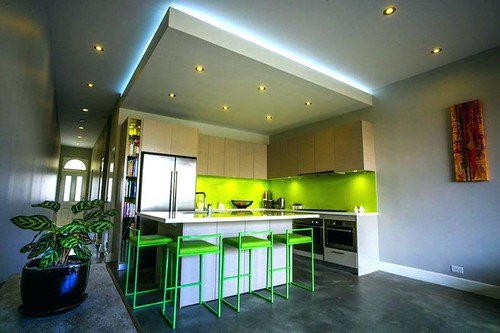

Карниз под потолком: размеры и отступы

Классический потолочный карниз — это короб из гипсокартона по периметру комнаты, в верхней полке которого спрятана LED-лента, светящая в потолок. Чтобы пятно света было ровным, между лентой и плоскостью потолка нужно минимум 80–100 мм по вертикали и не меньше 60–70 мм горизонтального борта, который закрывает диоды от прямого взгляда снизу. Саму ленту смещают от внешнего края борта на 30–50 мм: если поставить впритык, на потолке проступит жёсткая граница засветки.

Профиль выбирают по способу монтажа: на верхнюю полку короба обычно ставят накладной алюминиевый профиль с матовым рассеивателем, например, серий LP-7 или ALU-LINE, чтобы лента не лежала на голом гипсокартоне и нормально отводила тепло. Кабель в нишу вводят через закладную гофру в углу короба, ближе к месту, где снаружи короба будет стоять блок питания с доступом — над шкафом, в антресоли или в техническом лючке.

• Глубина ниши до потолка — от 80–100 мм
• Горизонтальный борт, закрывающий ленту, — от 60–70 мм
• Отступ ленты от внешнего края борта — 30–50 мм
• Накладной алюминиевый профиль с матовым рассеивателем
• Ввод кабеля через гофру в углу короба

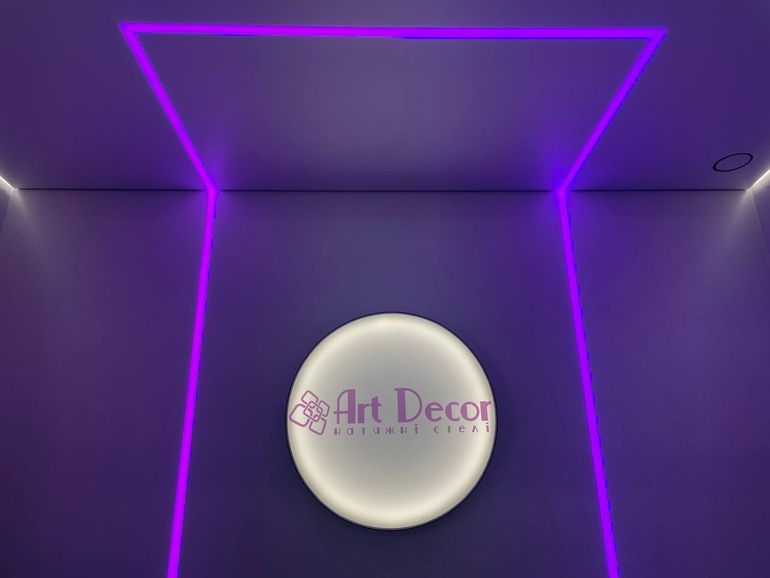

Парящий потолок: щель, профиль, тень

Парящий потолок работает наоборот: лента светит вниз через узкую щель между потолком и стеной, создавая теневой разрыв и ощущение, что плоскость висит в воздухе. Ширина видимой щели обычно 15–20 мм, глубина теневого кармана за ней — не меньше 40–50 мм, иначе сквозь щель будет просматриваться сам профиль и точки диодов. Для такого узла используют специальные теневые профили под парящий потолок, например, ПФ-15, Flexy ПК 6 или аналогичные системы, в которые сразу заложены посадочное место под ленту и кромка под натяжное полотно или гипсокартон.

Лента в парящем потолке светит не в потолок, а в комнату, поэтому к её яркости и углу установки относятся строже: профиль ставят строго вертикально, чтобы луч не уходил на стену пятном. Кабель заводят в профиль с торца — в углу комнаты или возле колонны — и обязательно оставляют петлю запаса 200–300 мм на случай замены ленты, а блок питания выносят за пределы потолочной конструкции, потому что вскрывать парящий потолок ради замены БП — самый дорогой сценарий ремонта.

• Ширина видимой щели — 15–20 мм
• Глубина теневого кармана — от 40–50 мм
• Специальный теневой профиль, например, ПФ-15 или Flexy ПК 6
• Лента ставится строго вертикально, светом в комнату
• Петля кабеля 200–300 мм запаса в торце профиля
• Блок питания вынесен за пределы потолка

Ниша за ТВ и кухонный фартук: вертикальные узлы

Вертикальные узлы подсветки живут по другим правилам, чем потолочные карнизы: кабель здесь идёт не по горизонтали в полке, а штробится в стене, а блок питания почти всегда оказывается зажат в тесном объёме за гипсокартоном или внутри кухонного шкафа. Если не подумать об этом до отделки, потом придётся резать плитку или вскрывать ГКЛ-короб ради замены БП, который вышел из строя через три-четыре года.

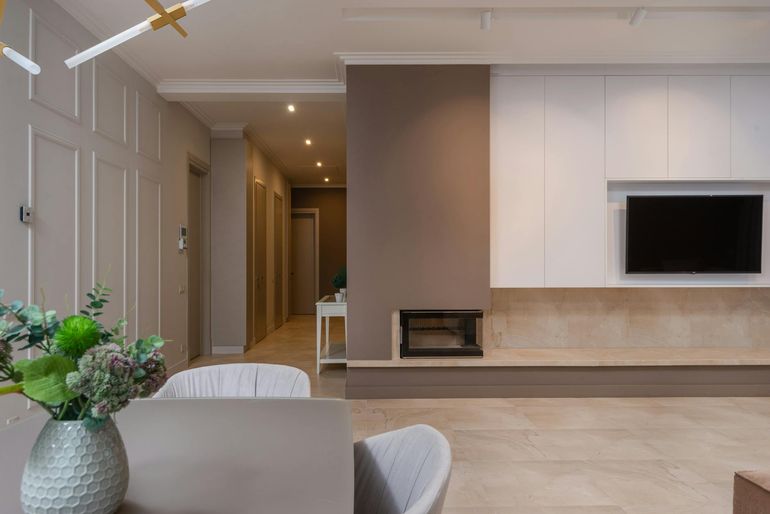

Ниша за ТВ: куда прячем кабель и БП

Нишу за телевизором делают глубиной минимум 40–50 мм от плоскости стены до задней стенки, чтобы алюминиевый профиль с лентой (например, накладной 16×6 или угловой 16×16) не выпирал за край и давал мягкую заливку, а не точечную линию. Кабель питания заводят в нишу через закладную гофру диаметром 16–20 мм ещё до зашивки гипсокартоном, выводя её рядом с розеточным блоком ТВ — так вся слаботочка и силовая часть собираются в одной зоне.

Блок питания не прячут наглухо внутрь ниши: его выносят в соседний технический объём — за съёмную ГКЛ-вставку, в нижнюю часть ТВ-тумбы или в смежный шкаф, и обязательно оставляют ревизионный лючок либо магнитную панель. Лента служит 30–50 тысяч часов, а дешёвый БП (например, Mean Well, Arlight) часто умирает первым, поэтому доступ к нему без демонтажа отделки — не каприз, а обязательное условие закладки.

• Глубина ниши от 40–50 мм до задней стенки
• Закладная гофра 16–20 мм для кабеля питания
• Сечение кабеля 2×0,75 или 2×1,5 мм² в зависимости от длины ленты
• Запас мощности БП 25–30% от расчётной нагрузки
• Ревизионный лючок или съёмная панель в зоне БП

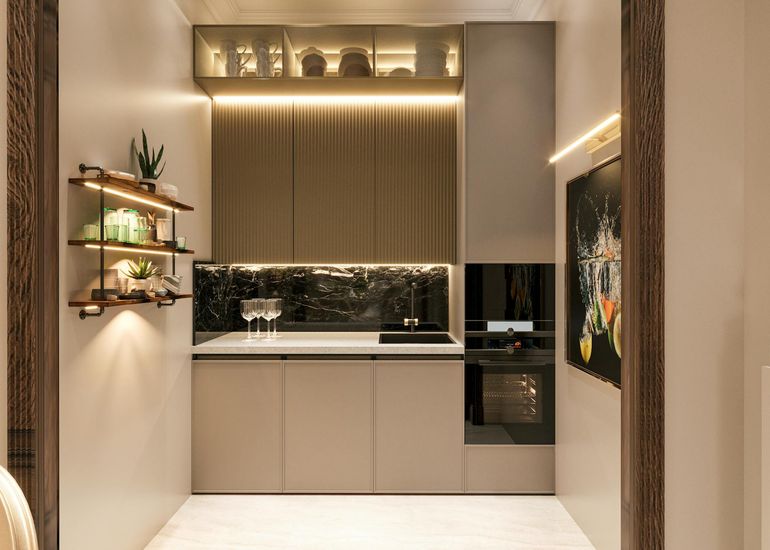

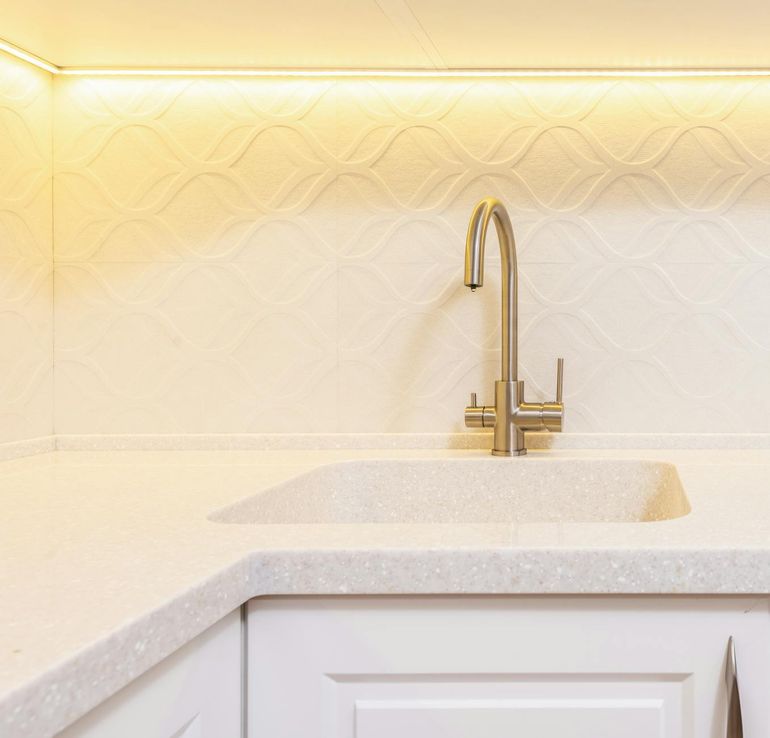

Кухонный фартук: профиль, IP и вывод питания

На фартуке профиль крепят к нижней плоскости верхних шкафов, отступив 5–10 мм от переднего края, чтобы свет шёл вдоль плитки, а не бил в глаза стоящему у плиты. Здесь критичен класс защиты: над варочной поверхностью и мойкой используют ленту IP65 в закрытом профиле с матовым рассеивателем (например, профили Arlight, LEDcraft, Donolux), потому что пар и брызги жира быстро убивают открытые контакты и ухудшают теплоотвод.

Кабель выводят вверх, внутрь корпуса одного из верхних шкафов — обычно крайнего к розеточной группе, — и там же ставят блок питания на полке или на боковой стенке через монтажную пластину. До отделки в стене закладывают вертикальную штробу с гофрой от фартучной розетки к нижней кромке шкафа: после монтажа кухни этот участок становится недоступен, а тянуть провод поверх плитки — почти гарантированная переделка.

• Профиль с матовым рассеивателем под нижней плоскостью шкафов
• Отступ ленты 5–10 мм от переднего края шкафа
• IP65 для участков над плитой и мойкой, IP20 допустим только в сухих зонах
• Вывод кабеля через гофру в корпус верхнего шкафа
• БП на полке или боковине шкафа с вентиляционным зазором 20–30 мм

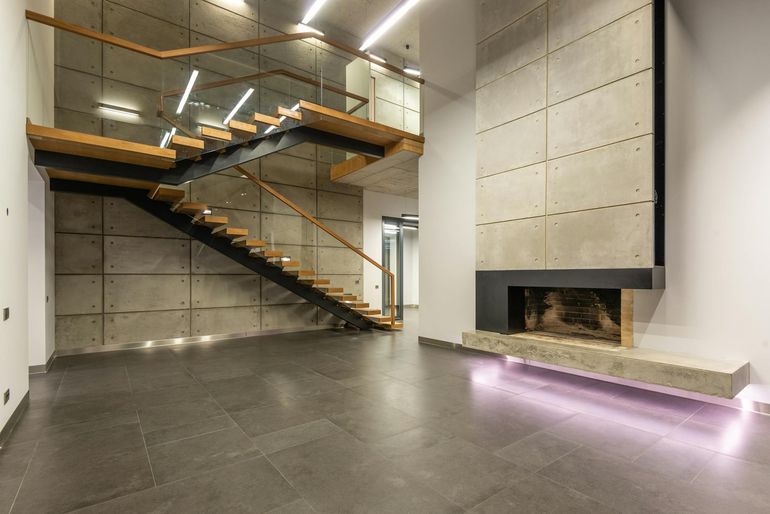

Подсветка лестницы: закладка кабеля и ступеней

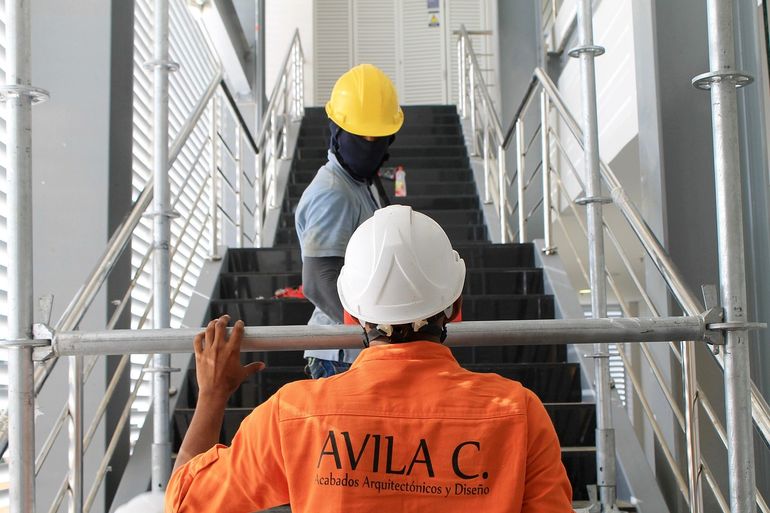

Подсветка лестницы выглядит эффектно только тогда, когда о ней подумали на этапе чернового монтажа. Если кабель и закладные не заложены в косоур и ступени до отделки, потом придётся либо штробить готовую древесину, либо тянуть провод снаружи в коробах — оба варианта убивают идею скрытого света.

На лестнице больше точек подключения, чем кажется: лента или точечные светильники в каждой ступени, датчики движения вверху и внизу, контроллер для бегущего эффекта, иногда подсветка перил. Всё это нужно свести к одному блоку питания и одной точке обслуживания, иначе через пару лет дом превратится в квест по поиску сгоревшего БП за обшивкой.

Где закладывать кабель в лестнице

Основная магистраль идёт по косоуру — несущей балке под ступенями. В деревянной лестнице фрезеруют паз глубиной 10–15 мм с внутренней стороны косоура, в бетонной — штробят канал ещё до облицовки. Кабель берут с запасом по сечению: для низковольтной нагрузки 12 или 24 В обычно хватает двухжильного кабеля 2×1,5 мм², но если лестница длинная и БП стоит далеко, считают падение напряжения и переходят на 2,5 мм² или подводят питание с двух сторон.

В каждую ступень, где предусмотрена подсветка подступенка или торца, закладывают гильзу — отрезок гофры или ПНД-трубки диаметром 16–20 мм. Гильза должна выходить в паз косоура и в место будущего профиля или светильника, чтобы кабель потом протянулся без разборки. Точки под датчики движения выводят на уровне 30–40 см от пола на первой и последней ступени, в стене сразу ставят подрозетник.

• Магистральный кабель в пазу косоура, например ВВГнг 3×1,5 или 3×2,5
• Гофра 16–20 мм закладной гильзой в каждую ступень с подсветкой
• Подрозетники под датчики движения на первой и последней ступени
• Резерв провода 30–40 см в каждой точке вывода
• Отдельная линия на контроллер, если планируется бегущий эффект

Доступ к БП и контроллеру

Блок питания и контроллер лестницы нельзя замуровывать в перекрытие или зашивать наглухо в косоур. Лента может отработать 7–10 лет, а дешёвый безымянный драйвер нередко выходит из строя через 2–3 года, особенно если работает на пределе мощности; даже качественные БП вроде Mean Well или Arlight в закрытом объёме без вентиляции живут заметно меньше заявленного. Поэтому БП ставят в техническую зону: щитовая, ниша под лестницей со съёмной панелью, ревизионный лючок в гипсокартонной обшивке.

Мощность блока считают с запасом 25–30 % от суммарной нагрузки ленты и светильников, иначе он будет греться и стареть быстрее. Рядом с БП оставляют свободное место для контроллера с датчиками и клеммника, к которому сходятся кабели от ступеней. Доступ должен открываться без демонтажа отделки — обычная дверца на магнитах или съёмная ступень-ревизия решают вопрос на годы вперёд.

• БП с запасом мощности 25–30 % от расчётной нагрузки
• Установка в щитовой, нише под лестницей или за ревизионным лючком
• Клеммник для сведения линий от всех ступеней рядом с БП
• Вентиляционный зазор вокруг блока питания не менее 5 см
• Маркировка кабелей на случай замены через несколько лет

Питание, кабель и доступ к блокам: что нельзя зашивать наглухо

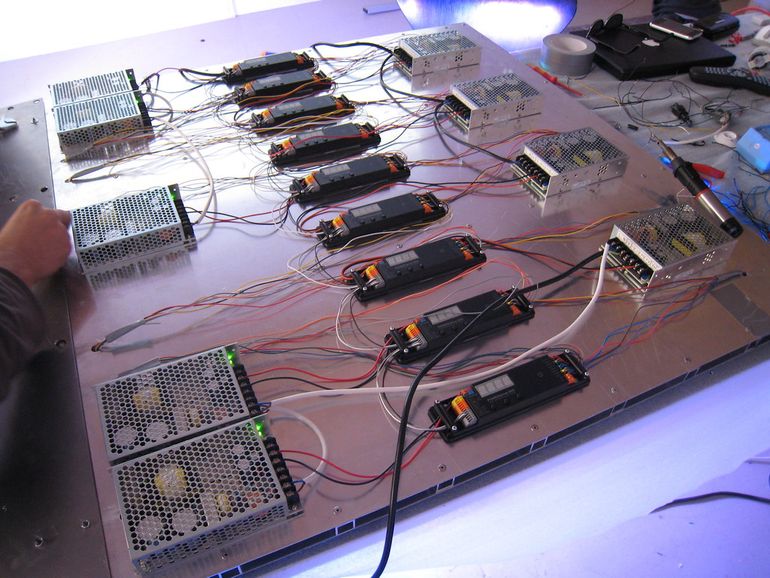

Лента в профиле при нормальном режиме спокойно отрабатывает 30–50 тысяч часов, а вот блок питания заметно капризнее: вентилятор, электролитические конденсаторы и пайка стареют быстрее самих диодов. Если зашить БП в гипсокартон наглухо, через 5–7 лет придётся ломать потолок ради коробки размером с книгу.

Поэтому электрику для скрытой подсветки планируют по простому правилу: лента может быть недоступна, блок питания — никогда. До отделки стоит зафиксировать на плане три вещи: трассы низковольтного кабеля от БП к каждому профилю, точки ввода в нишу и конкретные координаты блоков питания с ревизионным лючком или съёмной панелью.

Сечение кабеля и длина плеча

На 12 и 24 вольтах падение напряжения по кабелю чувствуется уже на нескольких метрах: дальний край ленты заметно желтеет и тускнеет. Для коротких подводок до 2–3 метров и нагрузки до 60–80 Вт хватает кабеля сечением 0,75 мм², для плеч 3–5 метров и мощных лент берут 1,5 мм², а на длинные трассы по парящему потолку — 2,5 мм² или ставят второй БП ближе к точке.

Само плечо ленты от точки питания лучше держать в пределах 5 метров для 12 В и 8–10 метров для 24 В, иначе питание заводят с двух сторон или режут ленту на участки. Например, длинный карниз по периметру комнаты почти всегда разбивают на 2–4 сегмента, каждый со своим вводом кабеля в нишу.

• До 2–3 м и 80 Вт — кабель 0,75 мм²
• 3–5 м и до 150 Вт — кабель 1,5 мм²
• Длинные трассы и мощные ленты — 2,5 мм² или второй БП
• Плечо ленты 12 В — не более 5 м
• Плечо ленты 24 В — до 8–10 м
• Длинный периметр — питание с двух концов или сегментами

Где ставить БП и как сделать ревизию

Блок питания подбирают с запасом 20–30% от суммарной мощности ленты: если лента тянет 80 Вт на плечо, ставят БП на 100–120 Вт. Запас снимает перегрев, продлевает ресурс конденсаторов и даёт возможность позже добавить ещё метр-два ленты без замены коробки. Корпус БП греется, поэтому его не зашивают в утеплитель и не прячут вплотную к пароизоляции.

Хорошие места для блоков — антресоль шкафа-купе, ниша над дверью санузла, кладовка, технический шкаф у щитка, пространство над подвесным потолком в коридоре с ревизионным лючком под покраску или плитку размером от 200×200 мм. Главное правило: до коробки можно добраться рукой и отвёрткой, не вскрывая чистовую отделку.

• Запас по мощности БП — 20–30% от нагрузки
• Не зашивать БП в утеплитель и герметичные ниши
• Антресоль шкафа или гардеробной
• Ниша над межкомнатной дверью с лючком
• Технический шкаф рядом с электрощитом
• Подвесной потолок коридора с ревизионным лючком 200×200 или 300×300 мм

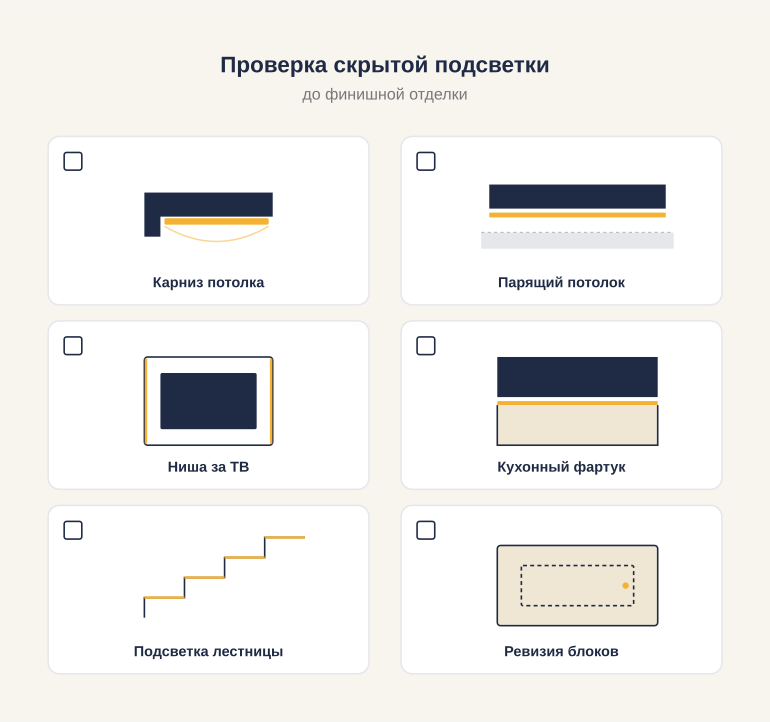

Памятка: что проверить до отделки

Перед тем как маляры выйдут на финиш, а потолочник натянет полотно, есть короткое окно, в которое стоит пройтись по всему дому с фонариком и рулеткой. Именно сейчас исправить закладку под подсветку дёшево: после отделки любая правка превращается в вскрытие гипсокартона, демонтаж плинтуса или подрезку натяжного потолка.

Памятка ниже собрана так, чтобы её можно было распечатать и пройти узел за узлом. Сначала проверяете геометрию ниш и отступы, затем — кабельные трассы и точки ввода, в конце — места блоков питания и ревизионные лючки. Логика простая: лента переживёт два-три БП, поэтому критично не замуровать именно блоки питания.

Чек-лист по узлам

Пройдитесь по дому в той же последовательности, что и монтаж: сверху вниз, от потолка к полу. На каждом узле сверяйте три вещи — геометрию ниши, кабель и доступ к блоку питания. Если хотя бы один пункт под вопросом, фиксируйте на схеме и решайте до закрытия отделки.

• Потолочный карниз: глубина ниши от 70 мм, отступ ленты от края 30–50 мм, кабель выведен в нишу с запасом 200–300 мм
• Парящий потолок: закладной брусок или профиль по периметру, теневой зазор просчитан под выбранный профиль, питание подведено к ближайшему углу
• Ниша за ТВ: розетка и слаботочка внутри ниши, отдельный вывод под ленту, профиль выбран до зашивки гипсокартоном
• Кухонный фартук: кабель выходит из стены над верхними шкафами или под ними, БП вынесен из зоны пара и жира
• Лестница: закладные гильзы в каждой проступи или в стене сбоку, магистральный кабель идёт в штробе, не в ступени
• Блоки питания: каждый БП в вентилируемой нише с ревизионным лючком или в техническом шкафу, длина низковольтной линии до ленты не больше 5–7 метров
• Запас по мощности БП — минимум 20–30% от расчётной нагрузки ленты
• Сечение кабеля от БП до ленты: 1,5 мм² для коротких участков, 2,5 мм² при длине свыше 3–4 метров

Типичные ошибки закладки

Большинство проблем со скрытой подсветкой рождаются не из-за плохой ленты, а из-за решений, принятых в спешке между штукатуркой и финишем. Ниже — ошибки, которые потом стоят дороже всего: вскрытие потолка, демонтаж кухни, переделка лестницы.

• БП замурован в гипсокартон без лючка — при выходе из строя приходится резать потолок
• Ниша карниза глубиной 40–50 мм: лента светит точкой, видны отдельные диоды на потолке
• Лента приклеена прямо к гипсокартону без профиля — перегрев, отслоение, неравномерный свет
• Кабель выведен не туда: точка вышла за пределы будущей ниши и торчит на видимой плоскости
• Один БП на весь этаж с проводом 10–15 метров до дальней ленты — падение напряжения и разнотон
• Розетка для БП не предусмотрена, питание заведено скруткой в распаечной коробке за натяжным потолком
• Профиль выбран после монтажа гипсокартона — закладной размер не совпал, теневой шов поплыл
• На кухонном фартуке БП спрятан за духовкой или над варочной — перегрев и быстрая деградация
