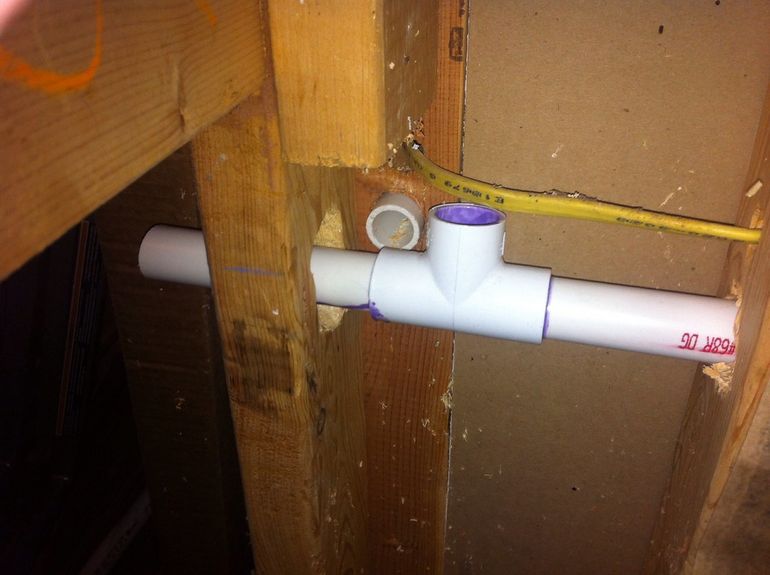

Понятные трассы инженерных коммуникаций: как разводить, чтобы потом не искать трубы по стенам

Почему 'как-нибудь' потом обходится дороже

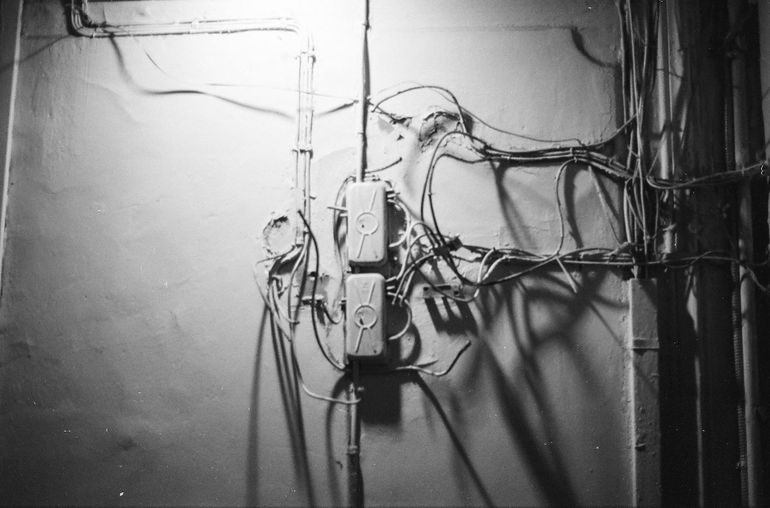

Через два-три года после заселения мало кто помнит, где именно проходит горячая вода от котла к ванной и под каким углом уходит кабель от щита к кухне. Если разводка делалась хаотично, любая мелочь — повесить телевизор, передвинуть розетку, врезать смеситель — превращается в разведку с детектором проводки и осторожными ударами молотка.

Цена этой беспечности измеряется не часами работы, а последствиями: пробитая труба горячего водоснабжения в стяжке, перебитый кабель освещения, залитый соседский потолок. Дисциплина на этапе монтажа стоит дёшево, восстановление после ошибки — всегда дороже самой разводки.

Типичная сцена: повесить полку — попасть в трубу

Хозяин сверлит стену под кронштейн для полки на кухне, через секунду из отверстия бьёт струя воды. Оказывается, монтажник вёл трубу горячего водоснабжения по короткой диагонали от стояка к мойке, а не параллельно стене, и никакой схемы после ремонта не осталось.

Похожие истории повторяются с кабелями: провод к выключателю уходит наискосок через стену, потому что так было ближе тянуть штробу. Любой, кто потом сверлит над выключателем или розеткой, рискует попасть в этот кабель — детектор далеко не всегда видит линию под штукатуркой и плиткой.

• Труба, проложенная по диагонали между стояком и точкой подключения
• Кабель, идущий наискосок от розетки к распределительной коробке
• Муфта или соединение, замурованные в стяжке без отметки на схеме
• Гребёнка тёплого пола, спрятанная в стене без ревизионного лючка

Главный принцип: будущий ты со схемой

Вся логика понятной разводки строится на одной идее: через пять лет в этом доме будет сверлить стены человек, который не помнит монтаж. Это может быть сам хозяин, новый владелец или приглашённый мастер — и у всех должен быть способ предсказать, где проходит трасса, не вскрывая отделку.

Отсюда вытекают три рабочие привычки: трассы идут строго вертикально и горизонтально, привязываются к понятным ориентирам вроде углов и дверных проёмов, а перед закрытием стен и стяжки всё фотографируется и наносится на схему. Дальше статья разбирает каждый из этих пунктов отдельно.

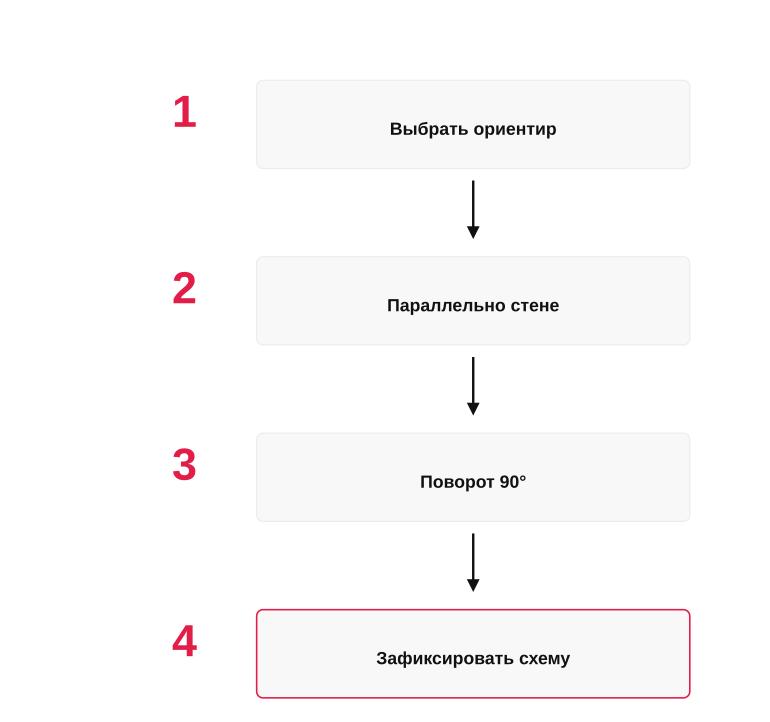

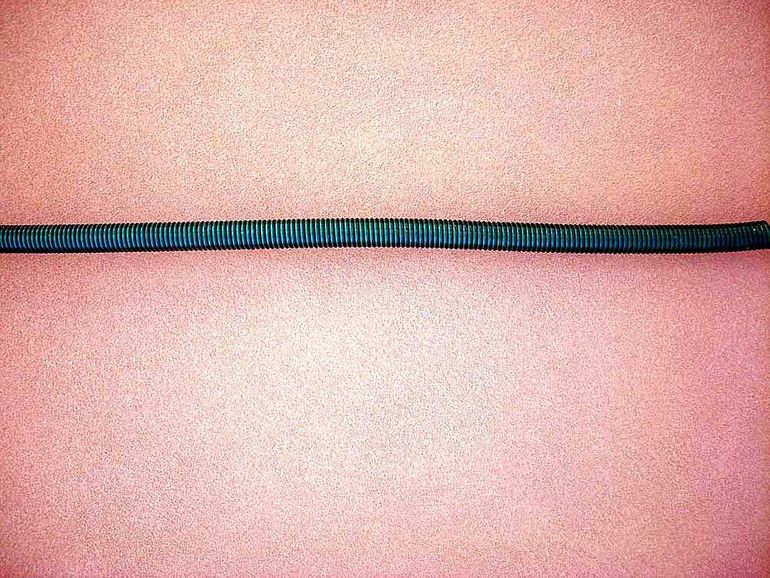

Принципы разводки: параллельно стенам и по логичным осям

Геометрия разводки — это не эстетика, а способ предсказать, где через пять лет окажется труба или кабель. Если трасса идёт параллельно стенам и поворачивает только под прямым углом, её можно мысленно восстановить, стоя с перфоратором у любой розетки. Если трасса идёт как удобно монтажнику, восстановить её без вскрытия невозможно.

Базовая логика простая: горизонтали — строго горизонтально, вертикали — строго вертикально, повороты — только на 90°. Все отклонения от этого правила должны быть осознанными и обязательно зафиксированы на схеме, иначе через год их не вспомнит даже тот, кто монтировал.

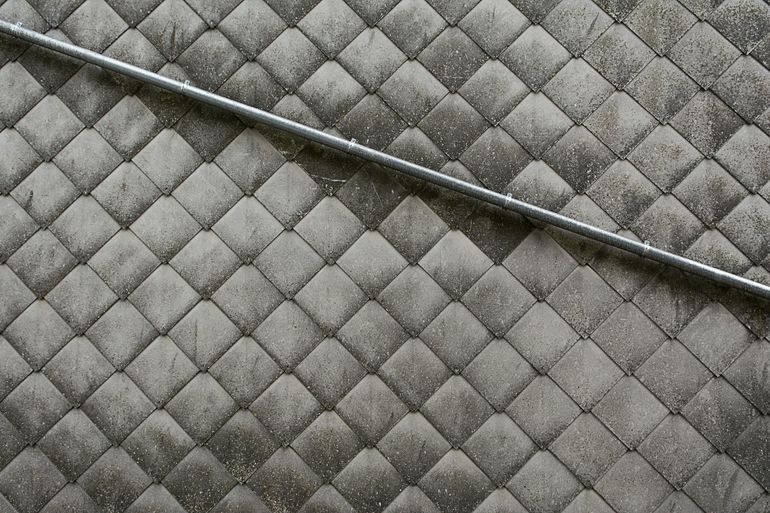

Почему диагональ — враг будущего ремонта

Диагональная трасса экономит метр кабеля и создаёт проблему на годы вперёд. Невозможно угадать, где она проходит, поэтому любое сверление в этой зоне превращается в лотерею: попал — не попал. Особенно опасно это в стяжке, где диагональная труба отопления или кабель уходят под мебель и теряются для памяти полностью.

Прямые углы дают предсказуемость: от розетки кабель идёт строго вверх до горизонтальной магистрали, магистраль — строго параллельно потолку или полу. Такую трассу можно реконструировать по двум видимым точкам, а диагональ требует либо схемы, либо вскрытия.

• Кабель «наискосок» от выключателя к распаечной коробке
• Труба водоснабжения по диагонали через комнату в стяжке
• Гофра, уходящая под углом в угол стены и потолка
• Подводка к радиатору, срезающая угол под плинтусом

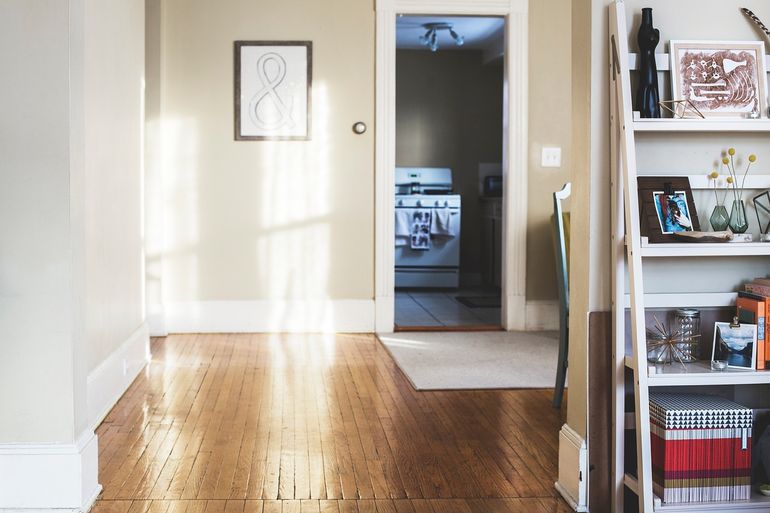

Логичные оси: от каких ориентиров вести трассы

Ориентир — это видимая после ремонта точка, от которой можно отмерить расстояние до скрытой трассы. К таким точкам привязывают вертикали и горизонтали, чтобы потом не искать трубу рулеткой от случайного угла. Чем стабильнее ориентир, тем дольше схема остаётся рабочей.

Хорошие ориентиры — это капитальные элементы, которые не двигаются при перепланировке: углы несущих стен, оси оконных и дверных проёмов, уровень чистого пола. Плохие ориентиры — плинтус, край шкафа или линия плитки: их легко переложить, и привязка теряет смысл.

• Углы несущих стен
• Оси оконных и дверных проёмов
• Уровень чистого пола и потолка
• Оси стояков водоснабжения и канализации

Типичные ошибки прокладки и чем они аукаются

Большая часть проблем при поиске труб и кабелей через несколько лет — это не злой рок, а последствия нескольких типовых решений, принятых на этапе монтажа. Если формализовать проблему, ошибки сводятся к двум классам: трасса проложена не по логике стен, и в закрытой зоне осталось то, к чему по правилам нельзя терять доступ.

Ниже — короткий разбор самых живучих ошибок и того, чем они оборачиваются через год-пять, когда хозяин подходит к стене с перфоратором или начинает искать причину течи под стяжкой.

• Труба отопления по диагонали через комнату — невозможно предсказать трассу при сверлении
• Канализация уложена с обратным уклоном на коротком участке — постоянные засоры
• Кабель уходит от подрозетника вбок, а не строго вверх — пробитие при навеске полки
• Муфта или скрутка замоноличена в стяжке — точка отказа без доступа
• Нет маркировки групп в щите — поиск нужной линии методом отключения
• Трубы воды и кабель идут в одной штробе вплотную — риск при протечке

Кабель 'наискосок к розетке'

Классическая история: монтажник тянет кабель от распаечной коробки к подрозетнику по кратчайшей прямой, под углом 30–45 градусов через стену. Экономия — метр провода и десять минут штробления. Цена — полная непредсказуемость трассы: через два года хозяин вешает картину, попадает дюбелем в фазу, и хорошо, если срабатывает автомат, а не загорается изоляция в стене.

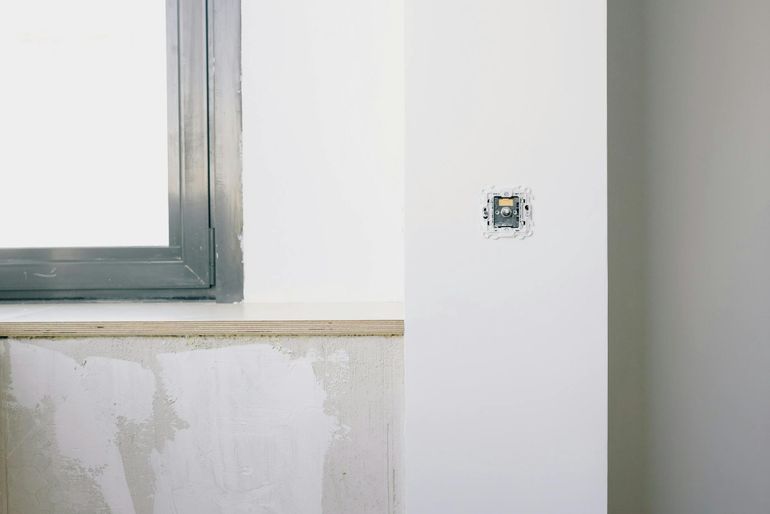

Правильная логика простая: кабель идёт строго вертикально от подрозетника вверх до горизонтальной магистрали под потолком и дальше горизонтально. Тогда любой человек со схемой или без неё знает: над розеткой и под потолком сверлить нельзя, всё остальное — относительно безопасные зоны.

• Кабель от подрозетника — только строго вверх
• Горизонтальные участки — на одной высоте с другими линиями
• Повороты — под прямым углом, без диагоналей
• Запас длины в подрозетнике — 10–15 см для будущих переделок

Скрытые соединения и муфты в недоступных местах

Любое соединение — это потенциальная точка отказа: скрутка греется, муфта на трубе со временем подтекает, обжимной фитинг ослабевает от температурных циклов. Если такая точка замоноличена в стяжке или зашита в гипсокартон без лючка, ремонт превращается во вскрытие пола или стены вслепую.

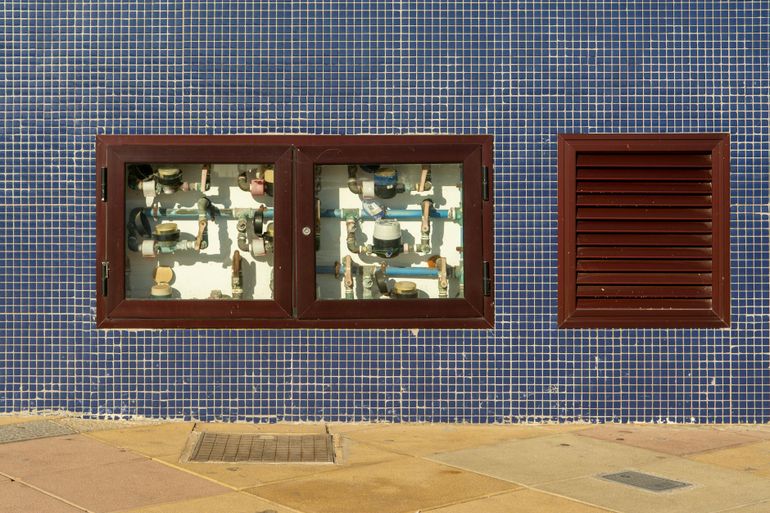

Правило здравого смысла: всё, что может потечь, искрить или ослабнуть, должно остаться доступным. Соединения труб — в коллекторных шкафах или за ревизионными лючками, распаечные коробки — на виду или под съёмной декоративной крышкой, переходы материалов (например, металл-пластик на отоплении) — там, где до них можно добраться отвёрткой, а не болгаркой.

• Соединения труб — только в шкафах или за лючками
• Распаечные коробки — доступные, с запасом провода
• Переходы материалов — вне стяжки и закрытых стен
• Каждый скрытый узел отмечен на схеме с привязкой к ориентиру

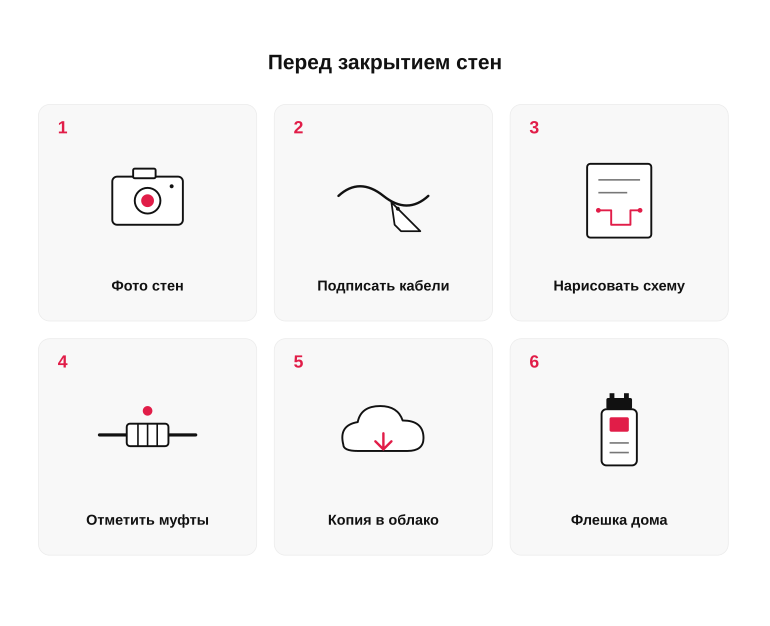

Фотофиксация перед закрытием стен и стяжки

Перед тем как стены закроют гипсокартоном или штукатуркой, а пол уйдёт под стяжку, у вас есть короткое окно времени, чтобы зафиксировать реальное положение всех трасс. Это окно длится буквально несколько дней, и потерять его проще простого: отделочники приходят раньше, чем хозяин успевает обойти дом с телефоном. Фотофиксация — это не альбом для отчёта, а рабочий архив, к которому вы будете возвращаться через год и через десять лет.

Снимать нужно системно: по комнатам, по стенам, с одинаковой логикой кадров. Хаотичная съёмка 'на всякий случай' через год превращается в кашу из 400 фотографий, где невозможно понять, какая стена в какой комнате.

Что обязательно должно попасть в кадр

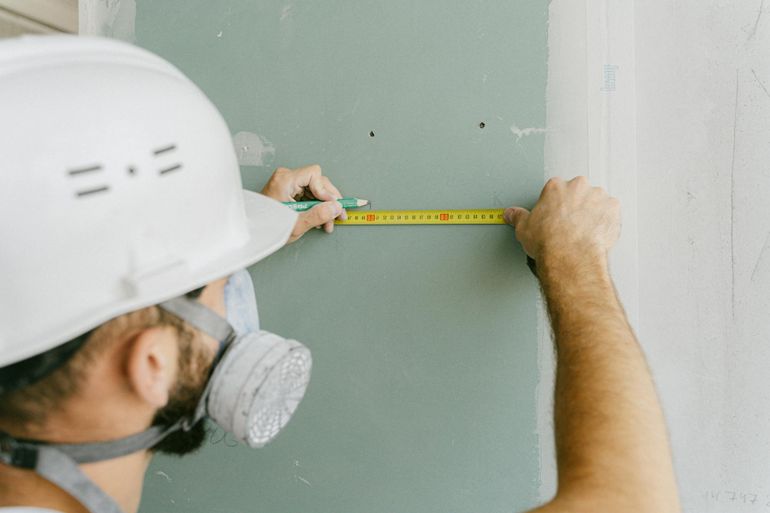

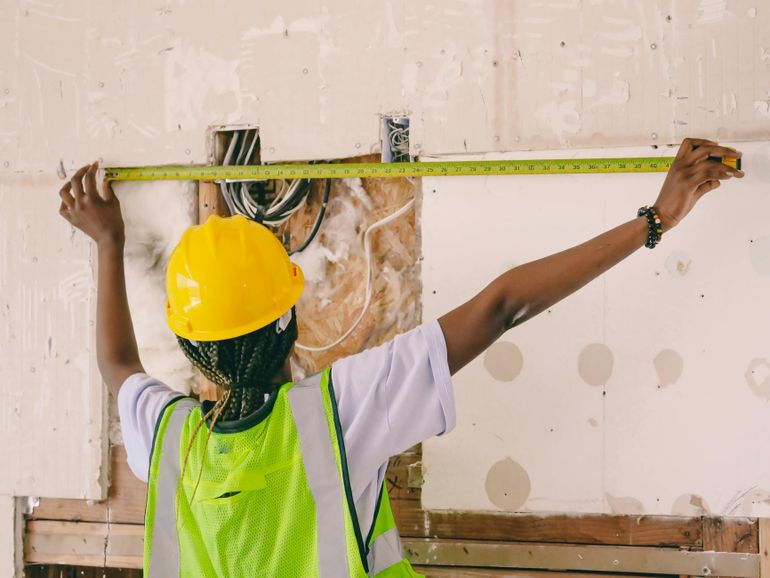

В кадре всегда должны быть три вещи: сама трасса, привязка к ориентиру и масштаб. Ориентир — это угол комнаты, дверной проём, оконный откос или розеточный подрозетник, то есть то, что не исчезнет после отделки. Масштаб задаёт рулетка, приложенная к стене, или строительный уровень с понятной длиной, например 1 или 2 метра.

Отдельно снимайте все критические точки: муфты и соединения труб, повороты, тройники, места подключения коллекторов, проходы через перекрытия, распаечные коробки. Эти узлы — будущие зоны риска, и именно к ним вы вернётесь, если где-то закапает или пропадёт фаза.

• Общий план стены целиком, от угла до угла
• Средний план с рулеткой вдоль трассы
• Крупный план каждого соединения и муфты
• Проходы труб и кабелей через перекрытия
• Места будущих розеток, выключателей и точек вывода воды

Как снимать, чтобы потом можно было измерить

Главный приём — снимать стену фронтально, держа телефон параллельно поверхности, а не под углом. Перспективные искажения убивают возможность померить расстояние по фотографии: труба, идущая на 20 см от угла, на косом кадре выглядит то на 10, то на 40. Рулетку кладите горизонтально вдоль пола и вертикально вдоль угла в одном кадре — так в архиве остаются обе координаты точки.

Сразу подписывайте фотографии: папка по комнате, в имени файла — стена и тип коммуникаций, например 'кухня_восточная_вода'. Дублируйте архив в облако, например в Яндекс.Диск, Google Drive или Dropbox: телефон теряется, ноутбук ломается, а исполнительная съёмка нужна именно тогда, когда что-то пошло не так.

• Телефон держите параллельно стене, без наклона
• Кладите рулетку в кадр и по горизонтали, и по вертикали
• Снимайте при включённом свете, без контрового окна за спиной
• Делайте по 2-3 дубля каждой важной точки
• Сразу раскладывайте по папкам и заливайте в облако

Маркировка и хранение схемы: чтобы найти через пять лет

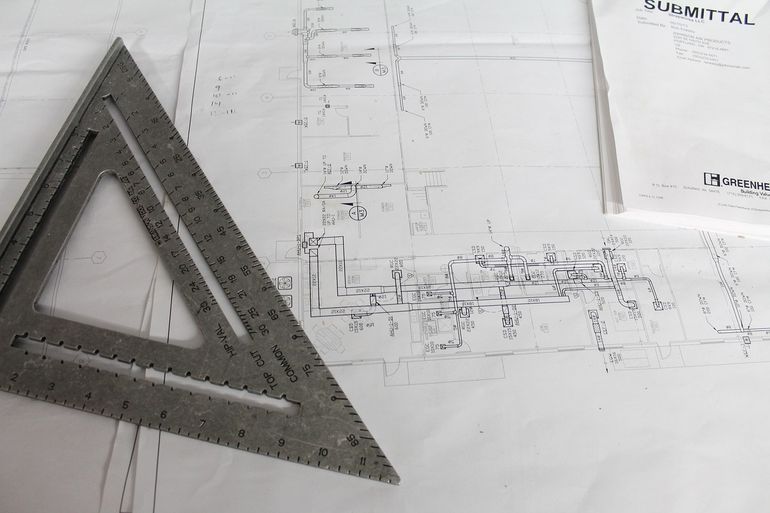

Схема, которую никто не может найти через пять лет, ничем не отличается от схемы, которой не существует. Поэтому маркировка и хранение — это не финальный штрих, а часть инженерной работы: подписать на месте то, что скоро закроется отделкой, и положить документы туда, где их реально достанут будущие владельцы перфоратора.

Логика простая: чем меньше памяти и догадок потребуется через годы, тем ниже риск пробить кабель или вскрыть не ту стену. Маркировка работает в паре с фотофиксацией и схемой — по отдельности каждый из этих элементов даёт половину картины.

Маркировка на месте: что подписать сразу

Маркировка делается до закрытия стен и стяжки, пока всё видно. На кабелях подписывают группу и помещение назначения, на трубах — назначение контура и направление потока. Удобнее всего использовать кабельные бирки, термоусадку с маркером или влагостойкие наклейки, например от Brady или DYMO Rhino, плюс обычный перманентный маркер для подписей прямо на гофре и черновой стяжке.

Подписывать стоит не только концы, но и узловые точки: муфты в стяжке, тройники, переходы через перекрытия, места скрытых соединений. Если кабель уходит в стену под штукатурку, на черновой поверхности рядом полезно нарисовать его трассу маркером — этот рисунок потом попадёт в фотоархив.

• Концы кабелей: номер группы и помещение
• Трубы: назначение контура (ГВС, ХВС, отопление) и направление
• Муфты и соединения в стяжке
• Переходы через перекрытия и стены
• Места установки будущих розеток и выводов

Где и как хранить схему и фото

Бумажная схема в ящике стола живёт ровно до первого переезда или ремонта. Надёжнее держать схему и фотоархив в двух местах сразу: облачное хранилище с доступом по ссылке (например, Яндекс Диск, Google Drive или Dropbox) и локальная копия на флешке или внешнем диске вместе с паспортами на оборудование.

Файлам нужны понятные имена и структура папок: отдельно фото стен по комнатам, отдельно схема трасс, отдельно документы на котёл, насос, септик. Доступ к облаку стоит дать второму члену семьи — иначе через годы архив окажется заблокирован вместе с забытым паролем от старой почты.

• Облачная папка с доступом для второго члена семьи
• Локальная копия на флешке или внешнем диске
• Структура: фото по комнатам, схема трасс, паспорта оборудования
• Понятные имена файлов с датой и привязкой к помещению
