Щиток в частном доме: что должно быть внутри

Зачем в частном доме отдельный разговор про щиток

Электрощит в частном доме обычно собирают по остаточному принципу: дом уже стоит, котёл выбран, скважина пробурена, а щиток превращается в коробку, куда нужно как-то затолкать все провода. На деле порядок обратный: именно щиток принимает на себя ввод от столба, скачки напряжения после грозы, токи утечки в влажной котельной и нагрузку от насоса скважины, который запускается без предупреждения. От того, что внутри этой коробки, зависит, переживёт ли проводка следующие десять лет или начнёт гореть по группам.

Частный дом отличается от квартиры не количеством розеток, а внешними условиями. Питание заходит по воздушной линии или СИП от опоры, заземление приходится делать самому контуром у фундамента, скачки напряжения в сельских сетях — обычное дело, а часть потребителей работает в режиме, которого в квартире просто нет: погружной насос, электрокотёл, тёплый пол в санузле, уличные розетки. Каждое из этих условий добавляет в щиток отдельный элемент защиты, и без понимания зачем — щиток превращается в дорогой набор автоматов без логики.

Эта статья — карта понимания для заказчика, а не руководство по сборке под напряжением. Монтаж и подключение делает квалифицированный электрик, а задача владельца — понимать, из чего состоит смета, какие элементы нельзя выкидывать ради экономии и какие вопросы задать до того, как щиток закроют крышкой.

Чем щиток в доме отличается от квартирного

В квартире щиток короткий: вводной автомат от застройщика, счётчик на этаже, несколько групповых автоматов и иногда одно общее УЗО. Заземление приходит готовым, напряжение стабилизирует подстанция микрорайона, а от молний защищает сама многоэтажка. В частном доме всё это нужно собрать внутри одного корпуса: ввод, учёт, защиту от перенапряжения, реле напряжения, селективные УЗО на влажные зоны и группы автоматов по потребителям — котёл, скважина, плита, освещение, уличные розетки.

Из-за этого щиток в доме физически больше: модулей обычно от 24 до 72 против 12–18 в квартире. И ошибка здесь дороже: при пробое в погружном насосе или утечке в тёплом полу санузла отключиться должна именно та группа, к которой подключён повреждённый прибор, а не весь дом разом. Через три сезона эксплуатации без селективности это становится особенно заметно — отключения превращаются в лотерею.

• Ввод от воздушной линии или СИП вместо готового стояка
• Собственный контур заземления у фундамента (TN-C-S или TT)
• Реле напряжения от скачков в сельской сети
• УЗИП для защиты от грозовых импульсов
• Отдельные группы на котёл, скважину, котельную и улицу
• Селективные УЗО с разным током утечки для сухих и влажных зон

Ввод и учёт: с чего начинается щиток

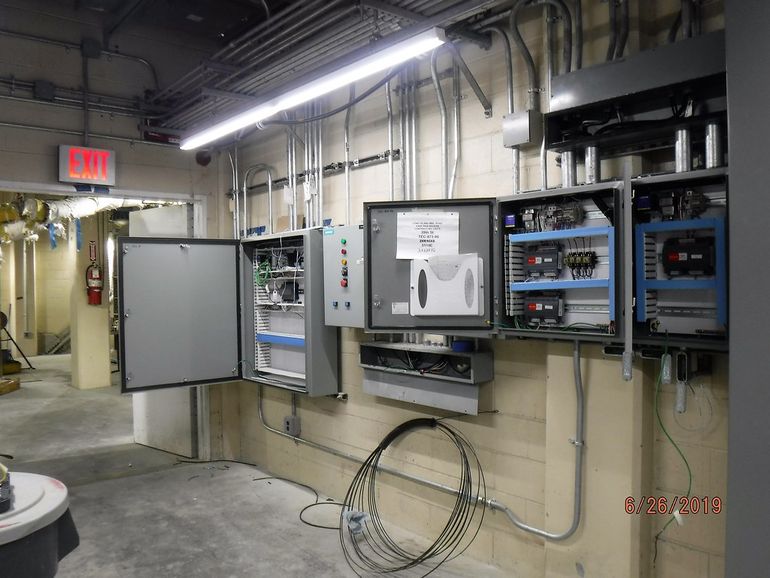

Щиток в частном доме начинается не с автоматов на отходящих линиях, а с верхнего уровня — с того места, куда заходит кабель от столба и где электричество впервые встречает защиту. От порядка элементов на вводе зависит, переживёт ли проводка летнюю грозу и зимний обрыв нуля, и стоит ли вообще беспокоиться о красивых рядах автоматов ниже.

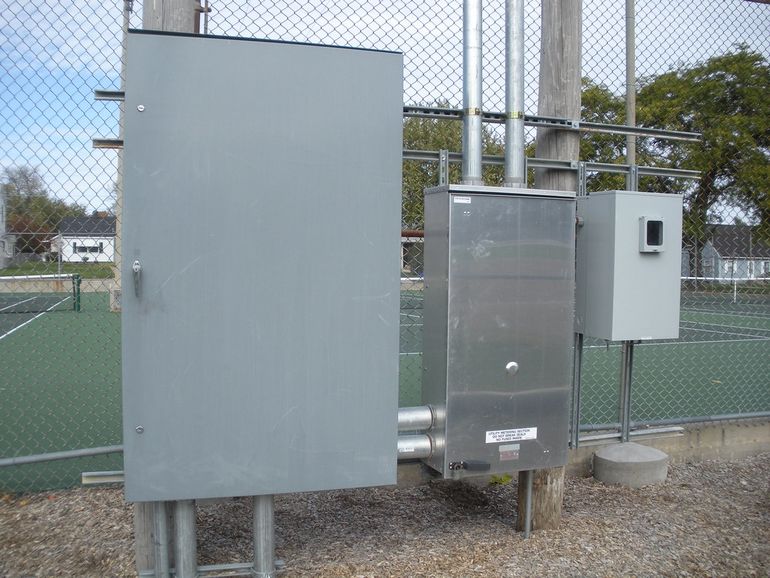

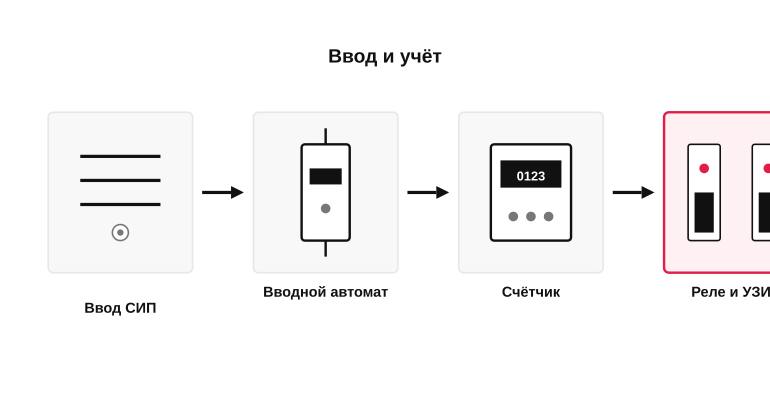

Логика сборки здесь жёсткая: сначала вводной автомат, затем счётчик, после него защита от аномалий сети — реле напряжения и УЗИП, и только потом распределение на группы. Эта цепочка не вкусовая, она связана с правилами учёта (счётчик пломбируется и стоит до бытовой защиты) и со здравым смыслом: реле должно успеть отключить дом раньше, чем сгорит то, что висит на группах.

Вводной автомат и селективность

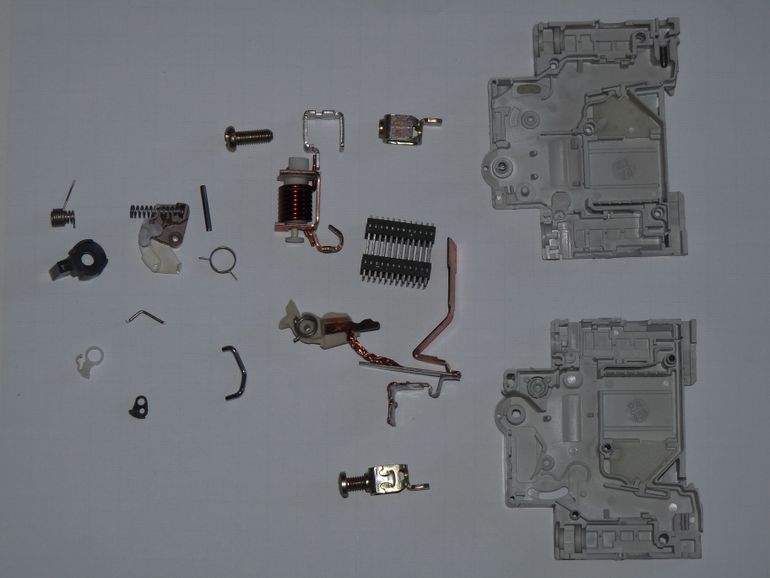

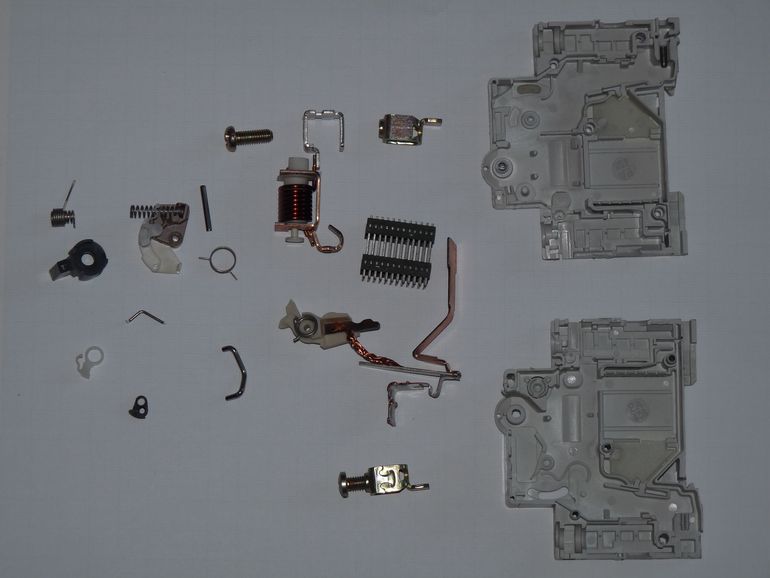

Вводной автомат — это первый выключатель на пути электричества в дом, который отсекает всю проводку разом при коротком замыкании или серьёзной перегрузке. Его номинал согласуется с сетевой организацией и с тем, что выделено на дом по договору: чаще всего это 25, 32 или 40 А, и завышать его «на всякий случай» нельзя — он защищает в том числе вводной кабель от столба.

Селективность означает, что при аварии должен срабатывать ближайший к проблеме автомат, а не вводной. Если на группе розеток короткое замыкание, логично, чтобы вылетел групповой автомат, а не весь дом. Поэтому на вводе ставят автомат с большей выдержкой по времени, чем у групповых: например, групповые с характеристикой C, а вводной — селективного исполнения или с заведомо большей задержкой срабатывания.

• Номинал согласован с сетевой организацией и сечением вводного кабеля
• Характеристика и выдержка времени выше, чем у групповых автоматов
• Установлен до счётчика и опломбирован вместе с ним
• Доступен для отключения дома одним движением

Реле напряжения и защита от импульсов

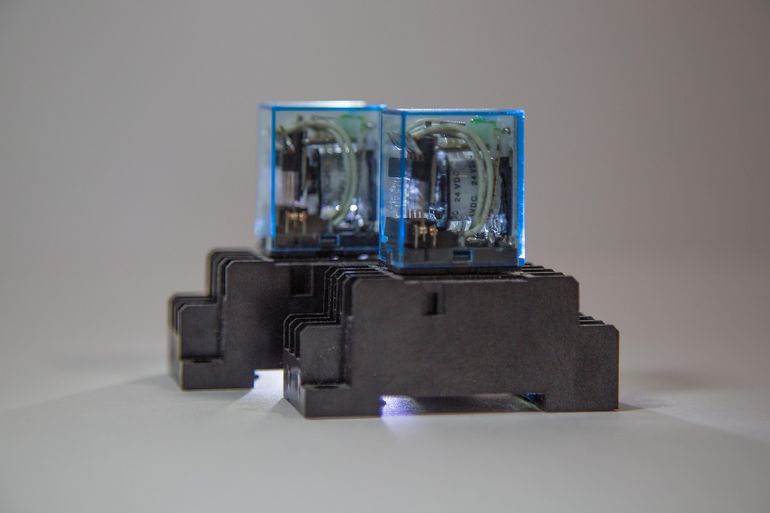

Реле напряжения отслеживает значение в сети и отключает дом, если напряжение уходит за безопасные границы — например, ниже 170 или выше 250 В. В частном доме это не паранойя, а трезвый расчёт: воздушная линия, обрывы нуля, перекос фаз и соседская сварка случаются регулярно, и без реле первой жертвой становится электроника, например холодильник, насос скважины или газовый котёл.

УЗИП (устройство защиты от импульсных перенапряжений) — это уже про грозу и коммутационные броски в линии. Оно отводит короткий высоковольтный импульс на заземление, не давая ему дойти до техники. Без нормального контура заземления УЗИП превращается в декорацию, поэтому его ставят в связке с заземлением дома; подробный разбор схем и контура — тема отдельной статьи.

• Реле напряжения: пороги отключения по верхнему и нижнему пределу
• Реле напряжения: задержка повторного включения после восстановления сети
• УЗИП класса II для типового дома, класс I — при воздушном вводе и грозовом районе
• Обязательная привязка УЗИП к рабочему контуру заземления

Заземление и шины PE и N в щитке

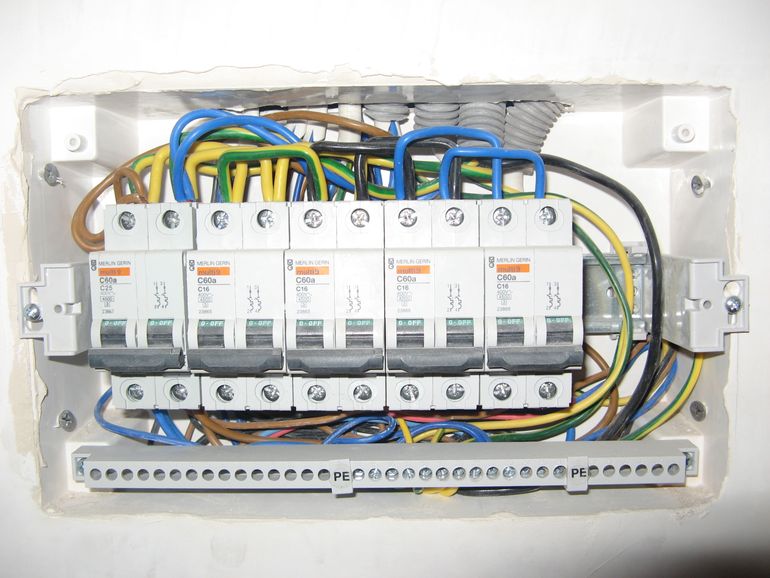

В щитке частного дома две скромные на вид металлические рейки делают половину всей работы по безопасности: шина PE собирает защитные проводники со всех групп и уводит ток повреждения в землю, шина N — рабочий ноль, по которому ток возвращается из нагрузки. В квартире об этом обычно не думают, потому что заземление приходит из подъездного щита готовым, а в частном доме его либо делают с нуля, либо не делают вовсе — и тогда УЗО превращается в декоративный модуль.

Ключевое правило: после точки разделения PEN-проводника шины PE и N должны быть физически разными и не соединяться больше нигде по дому. Если где-то в розетке или подрозетнике ноль и землю соединили перемычкой, любое УЗО перестаёт видеть утечку, а корпус бытовой техники получает потенциал при обрыве нуля на вводе. Это типовая ошибка, которая всплывает через сезон-два после заселения, когда начинает щёлкать автомат без понятной причины.

TN-C-S и TT простым языком

TN-C-S — это когда от столба или КТП к дому приходит совмещённый проводник PEN, а уже во вводном щите его расщепляют на отдельные PE и N, дальше по дому они идут раздельно. Система удобна и дешева, но у неё есть слабое место: обрыв PEN на воздушной линии превращает корпуса заземлённой техники в фазу, поэтому реле напряжения и нормальный повторный заземлитель у ввода здесь не роскошь, а условие работоспособности схемы.

TT отличается тем, что нулевой рабочий проводник приходит от сети, а защитный PE формируется собственным контуром заземления на участке и с сетевым нулём не связан. Такая схема устойчивее к авариям на линии, но полностью полагается на УЗО: без него замыкание фазы на корпус может не вызвать срабатывания автомата вообще, и опасный потенциал на технике останется незамеченным до первого касания. Именно поэтому в TT обязательны вводное противопожарное УЗО и качественный контур с измеренным сопротивлением растекания.

• TN-C-S: типична для современных СНТ и посёлков с относительно свежими сетями и реальным повторным заземлением опор
• TT: разумный выбор при старых воздушных линиях, длинных ответвлениях и сомнительном состоянии нуля у питающей подстанции
• В обеих системах шины PE и N в щите разделены, перемычки между ними после точки расщепления недопустимы
• Контур заземления делается до отделки фасада и мощения — позже подобраться к нему без вскрытия дорожек уже не получится

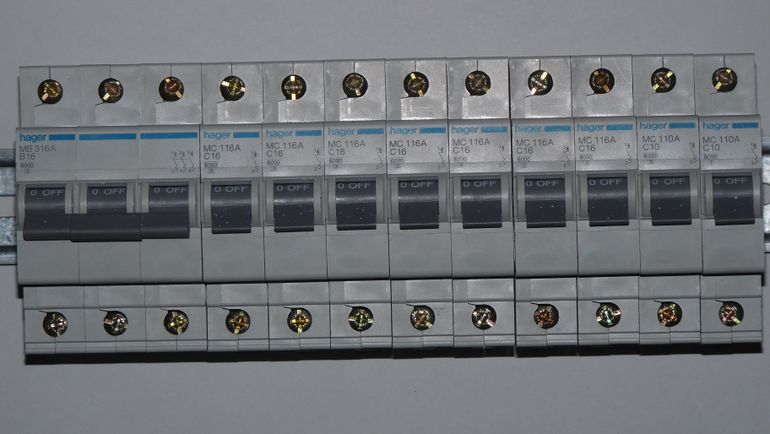

Групповые автоматы и УЗО: как делится нагрузка дома

Ниже вводного автомата, счётчика и блока защит начинается то, ради чего щиток и собирают — групповые автоматы и УЗО, которые делят дом на независимые линии. Логика простая: если на одной линии что-то случится, остальной дом должен жить дальше, а место аварии — отключиться адресно, а не вырубить весь ввод.

В частном доме групп почти всегда больше, чем кажется на старте: помимо света и розеток есть кухня с плитой, бойлер, котельная, скважина, гараж, уличное освещение, баня или хозблок. Если запихнуть это в три-четыре автомата, через пару сезонов щиток начнут регулярно «выбивать», а поиск причины каждый раз будет означать обход всего дома.

Логика разделения на группы

Группы собирают не по комнатам, а по типу и условиям нагрузки. Свет идёт отдельно от розеток: при коротком замыкании в удлинителе вы не должны остаться в темноте. Мощные потребители — электроплита, бойлер, варочная панель, духовка — получают собственные линии со своим автоматом, обычно на 16–25 А под кабель соответствующего сечения. Скважинный насос, котёл и циркуляционные насосы котельной выносят на отдельные группы, чтобы их можно было обесточить, не трогая остальной дом.

Улица, гараж, баня и хозблок — это всегда отдельные линии: там другие условия, влажность, длинные кабельные трассы и риск повреждения. Если объединить уличный свет с розетками в спальне, через три сезона перетёртый кабель в земле начнёт регулярно валить защиту в жилой части дома, и связь между симптомом и причиной будет неочевидной. Запас на будущее тоже закладывают здесь: пара резервных автоматов в щитке стоит дёшево, а вот переделывать сборку под мастерскую или тёплый пол потом — отдельная история.

• Освещение по этажам или крыльям дома — отдельно от розеток
• Розеточные группы по зонам: спальни, гостиная, прихожая
• Кухня: розетки рабочей зоны, плита и духовка — каждая своей линией
• Котельная: котёл, насосы, автоматика — обособленная группа
• Скважина или насосная станция — отдельный автомат
• Санузел и влажные зоны — отдельная линия
• Улица, гараж, баня, хозблок — каждый со своим автоматом
• Резерв: 2–3 свободных модуля под будущие линии

УЗО 30 мА и 10 мА: где какое

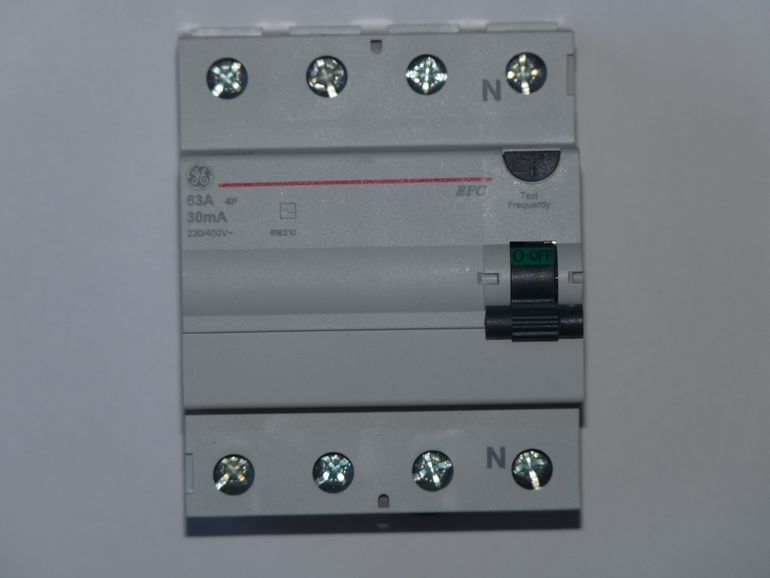

УЗО — устройство защитного отключения — следит за утечкой тока на землю и срабатывает, когда часть тока уходит мимо штатного провода, например через тело человека или повреждённую изоляцию. Для большинства розеточных групп и линий освещения в жилых помещениях ставят УЗО с током утечки 30 мА: это компромисс между защитой человека и устойчивостью к ложным срабатываниям от длинных кабелей и фильтров техники. Для влажных и опасных зон — ванная, душевая, сауна, иногда детская — используют УЗО на 10 мА, поскольку там сопротивление тела ниже и порог должен быть жёстче.

Дифавтомат — это УЗО и автомат защиты в одном корпусе, и он удобен там, где нужно защитить одну выделенную линию и сэкономить место: бойлер, посудомойка, скважинный насос, уличная розетка. На общих групповых УЗО важно не вешать слишком много линий: чем больше потребителей под одним УЗО, тем выше суммарный фоновый ток утечки и тем чаще оно будет ложно срабатывать. Разумный ориентир — одно УЗО на 2–4 группы со схожими условиями, а критичные потребители (котёл, скважина, морозильник) выносят отдельно, чтобы не остаться без отопления или воды из-за аварии в розетке детской.

• 30 мА — розетки жилых комнат, кухонные розетки, освещение
• 10 мА — ванная, душевая, сауна, бассейн, уличные розетки во влажной зоне
• Дифавтомат — на выделенные линии: бойлер, скважина, посудомойка
• Котёл и морозильник — под отдельной защитой, чтобы не отключались вместе с другими

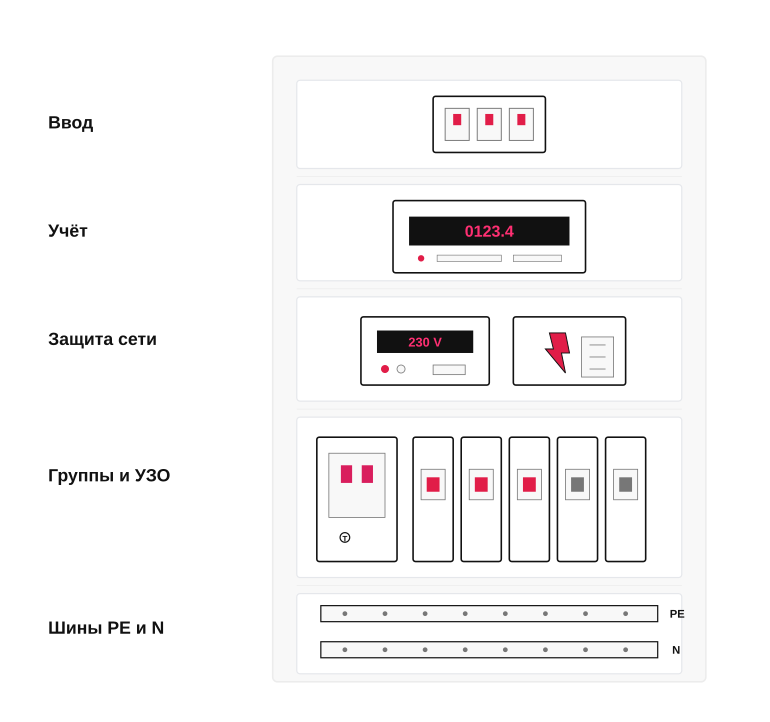

Что должно быть в щитке: памятка для заказчика

Если свести весь разговор о щитке к простой памятке для заказчика, получится короткий список, по которому удобно сверять смету и работу электрика. Часть позиций обязательна для любого частного дома, часть — желательна и зависит от условий ввода, а часть честнее вынести в отдельный проект и не пытаться затолкать в один корпус.

Смысл такой проверки не в том, чтобы заказчик спорил с монтажником о марках автоматов, а в том, чтобы он видел структуру: ввод, учёт, защита от сети, групповые автоматы и УЗО, шины PE и N. Если какой-то ярус выпал из сметы, это повод задать вопрос до монтажа, а не после первой грозы или скачка напряжения.

Обязательное и желательное

Обязательный минимум для частного дома — вводной автомат, прибор учёта, защита от перенапряжения сети, групповые автоматы на отдельные линии, УЗО или дифавтоматы на розеточные и влажные группы, а также раздельные шины PE и N с понятной разводкой. Без этого набора щиток в частном доме не закрывает базовые риски, и через несколько сезонов это становится заметно по сгоревшей технике или ложным отключениям.

Желательные элементы зависят от условий ввода и образа жизни в доме. Реле напряжения почти всегда уместно при воздушном вводе от столба, УЗИП — там, где рядом грозовая активность и длинные линии, резерв места под будущие группы — везде, где планируется баня, мастерская или гараж. Генератор и АВР — это уже отдельная история, и её честнее проектировать самостоятельно.

• Вводной автомат с подходящей селективностью
• Счётчик электроэнергии
• Реле напряжения для защиты от скачков
• УЗИП при воздушном вводе и грозовом районе
• Групповые автоматы на освещение, розетки, мощных потребителей
• УЗО 30 мА на розеточные группы и 10 мА на влажные зоны
• Раздельные шины PE и N
• Запас din-реек под будущие линии

О чём спросить электрика

Перед монтажом полезно задать электрику несколько простых вопросов, чтобы понять логику сборки и не остаться с щитком, который собран наугад. Ответы не обязательно должны быть подробными — важнее, чтобы за каждым элементом стояло объяснение, а не привычка ставить «как у всех». Если на простой вопрос идёт раздражение, это уже сигнал.

Хорошо, когда электрик показывает однолинейную схему щитка и подписывает группы прямо на крышке корпуса. Через пару лет, когда понадобится отключить розетки в котельной или скважину, эта подпись избавит от перебора автоматов наугад и поиска нужной линии методом тыка.

• Какая система заземления используется: TN-C-S или TT и почему
• Какой номинал у вводного автомата и как он согласован с автоматами групп
• Где стоит реле напряжения и на какие пороги настроено
• Нужен ли в этом доме УЗИП и куда он встанет
• Какие группы защищены УЗО на 30 мА, а какие на 10 мА
• Есть ли запас места под будущие линии
• Будет ли однолинейная схема и подписи групп на щитке
