Слаботочка в частном доме: интернет, ТВ, видеонаблюдение и домофон по уму

Что такое слаботочка и почему о ней забывают

Слаботочка — это все линии в доме, по которым идёт не питание, а сигнал: интернет, телевидение, видео с камер, домофон, сигнализация. Напряжение в них низкое, токи небольшие, но требования к качеству прокладки не ниже, чем у силовой проводки.

Про слаботочку чаще всего вспоминают в последний момент: электрик уже развёл розетки, штробы зашиты, стены под чистовую. В итоге кабель тянут поверху в кабель-каналах, прячут под плинтус или сверлят свежий ремонт. Это не вопрос денег, это сломанный порядок работ: слаботочные трассы планируют параллельно с силовыми, на той же стадии проекта.

Дальше — что именно относится к слаботочке и почему её нельзя кидать в одну штробу с розеточной группой.

Какие линии входят в слаботочку

К слаботочным относят все линии передачи сигнала и связи. В частном доме это обычно одни и те же категории, набор которых меняется только по детализации.

Каждая линия — это отдельный кабель со своими требованиями. Витая пара (например, UTP кат. 5e или 6) идёт под интернет и IP-камеры, коаксиал — под эфирное и спутниковое ТВ, отдельный многожильный кабель — под аналоговый домофон, шлейфы — под датчики охранной сигнализации. Кидать всё одним проводом не получится.

• Интернет и локальная сеть — витая пара
• Телевидение — коаксиальный кабель
• Видеонаблюдение — витая пара с PoE или комбинированный кабель
• Домофон и вызывная панель — слаботочный многожильный
• Охранная и пожарная сигнализация — сигнальные шлейфы
• Аудио, мультирум, акустика — отдельные акустические линии

Почему слаботочку нельзя класть в одну штробу с силовой

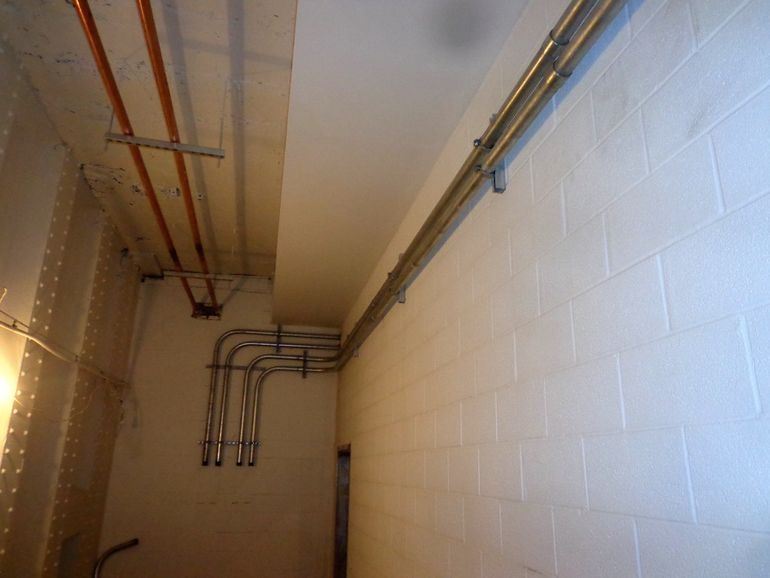

Силовой кабель 220 В создаёт вокруг себя электромагнитное поле. Если положить рядом витую пару или коаксиал, на сигнал наведутся помехи: интернет начнёт терять пакеты, на ТВ появятся полосы, камеры будут давать артефакты. Поэтому слаботочные линии разводят отдельной трассой, с нормируемым расстоянием от силовых — обычно не меньше 100–150 мм при параллельной прокладке, пересечения допускаются только под прямым углом.

Вторая причина — обслуживание. Силовая и слаботочная проводка живут разными циклами: розетку меняют редко, а кабель под интернет или камеры через 5–10 лет вполне могут перетянуть на новый стандарт. Когда трассы разделены и заведены в отдельный слаботочный щит, замена делается без вскрытия силовых линий и без отключения дома.

• Наводки от 220 В на сигнальные кабели
• Разные нормы прокладки и требования к расстояниям
• Разные сроки замены и модернизации линий
• Безопасность при обслуживании: слаботочку можно трогать без снятия питания дома
• Удобство диагностики: своя трасса, свой щит, свои метки

Где разместить слаботочный щит и роутер

Слаботочка в частном доме живёт по тем же законам, что и силовая разводка: место под оборудование выбирают до штукатурки, а не после переезда. Если щит и роутер встанут в случайном углу, кабели придётся тянуть поверху, а Wi-Fi будет ловить через две капитальные стены и котёл.

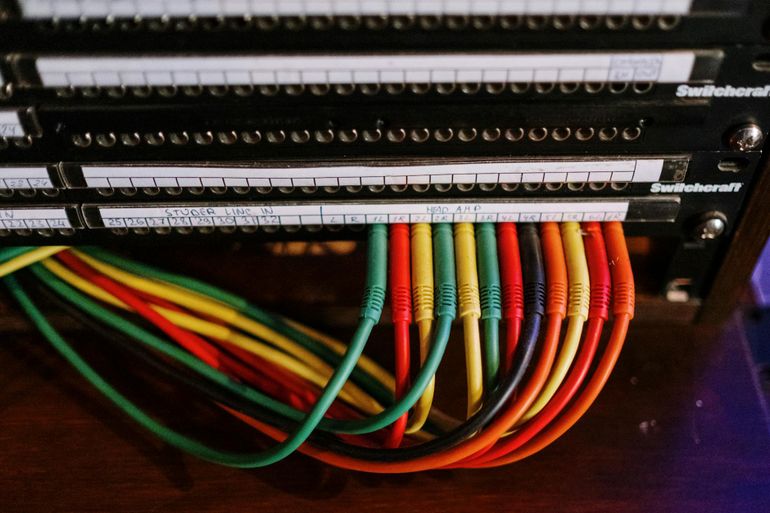

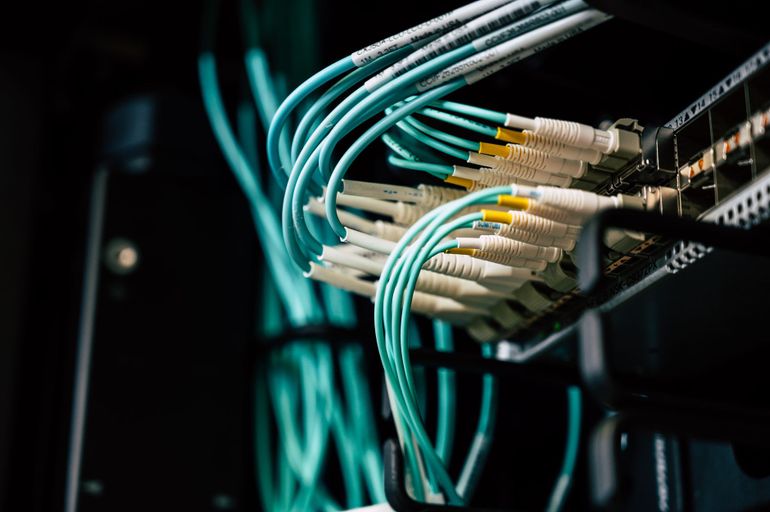

Логика простая: слаботочный щит — это узел, к которому сходятся все кабели от камер, домофона, ТВ и интернета, а роутер — точка, которая раздаёт Wi-Fi по дому. Это разные задачи, и для них нужны разные места: щит ставят там, где удобно свести кабели и обслуживать оборудование, а роутер — там, откуда сигнал лучше всего покрывает жилые комнаты.

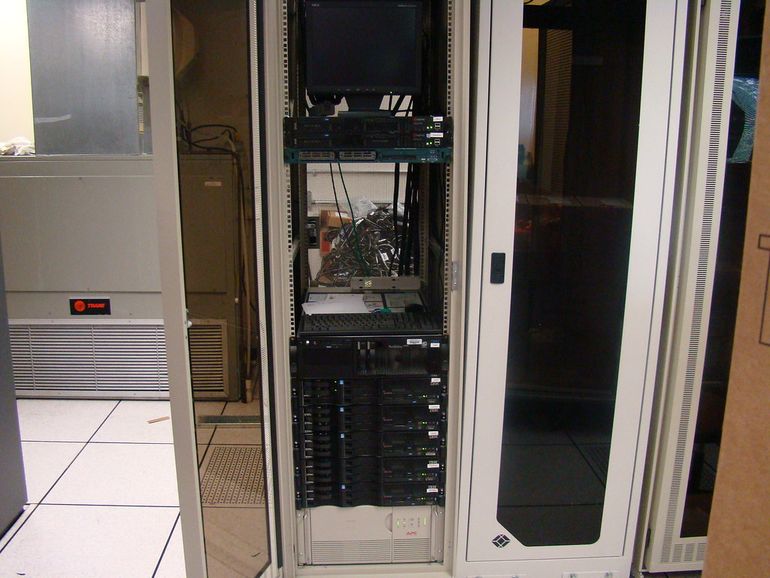

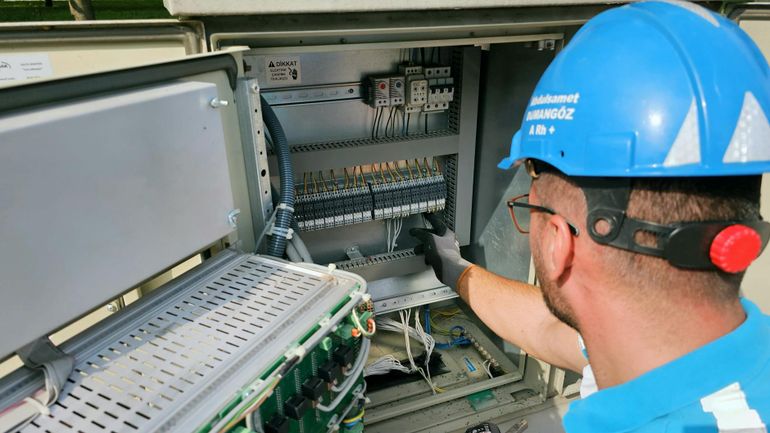

Слаботочный щит: где и почему

Щит ставят там, где удобно обслуживать оборудование и куда логично свести кабели со всего дома. В типовом доме 100–150 м² это обычно техническое помещение, гардеробная или ниша в коридоре рядом с электрическим щитом — но не вплотную к нему, а в отдельном корпусе или на разумном расстоянии, чтобы силовые линии не наводили помехи на витую пару и коаксиал.

Котельная кажется логичным местом, но это ловушка: высокая температура, влажность и пыль сокращают срок жизни активного оборудования вроде роутера, коммутатора или регистратора видеонаблюдения. Если другого варианта нет, щит выносят в соседнее сухое помещение, а в котельной оставляют только ввод кабеля провайдера.

• Сухое помещение с нормальной температурой круглый год
• Доступ к розетке 220 В рядом со щитом
• Свободный подход для обслуживания, а не за стиральной машиной
• Близость к точке ввода кабеля провайдера
• Возможность развести кабели по дому без длинных обходов

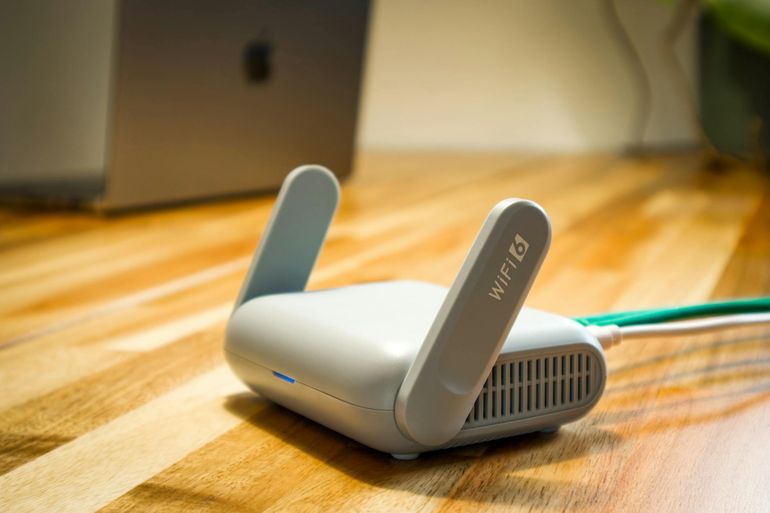

Роутер: центр дома, а не угол котельной

Роутер должен стоять так, чтобы Wi-Fi покрывал жилые комнаты, а не глухую стену гаража. В одноэтажном доме 100–150 м² это центральная зона — холл, прихожая или нейтральная стена гостиной; в двухэтажном — площадка лестницы или зона под потолком первого этажа ближе к центру плана. Чем меньше капитальных стен и металлических преград между роутером и комнатами, тем стабильнее сигнал.

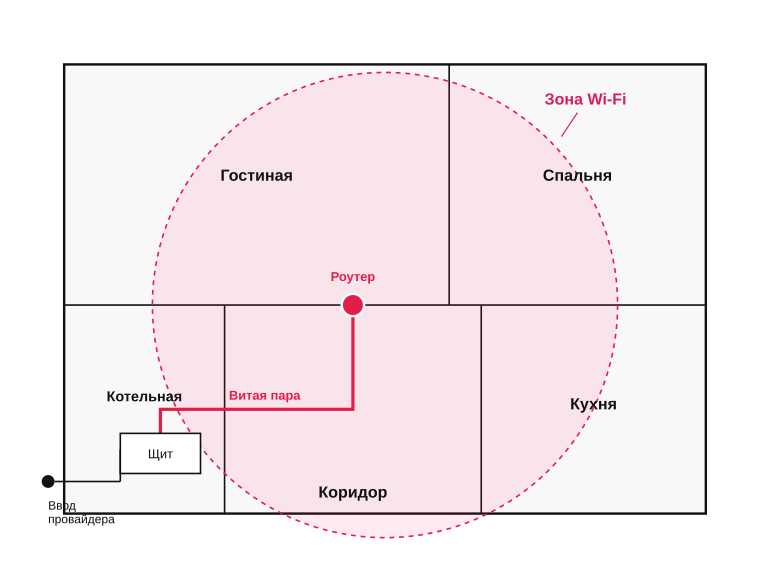

Если щит стоит в углу дома, роутер выносят отдельно: от щита до точки в центре прокладывают витую пару, например категории 5e или 6, и ставят роутер уже там. Для большой площади или сложной планировки сразу закладывают кабели под несколько точек доступа — добавить их потом без штробления уже не получится.

• Центральная точка плана, а не угол дома
• Минимум капитальных стен между роутером и жилыми комнатами
• Подальше от металлического щита, холодильника и микроволновки
• Розетка 220 В и вывод витой пары в одной точке
• Запас кабелей под дополнительные точки доступа на будущее

Выводы под интернет, ТВ, камеры и домофон

Когда щит и трассы определены, дальше идёт самое больное место планирования: конкретные точки вывода. Если их не зафиксировать на бумаге до штробления, потом будут тянуть удлинители и сверлить стены поверх свежей отделки.

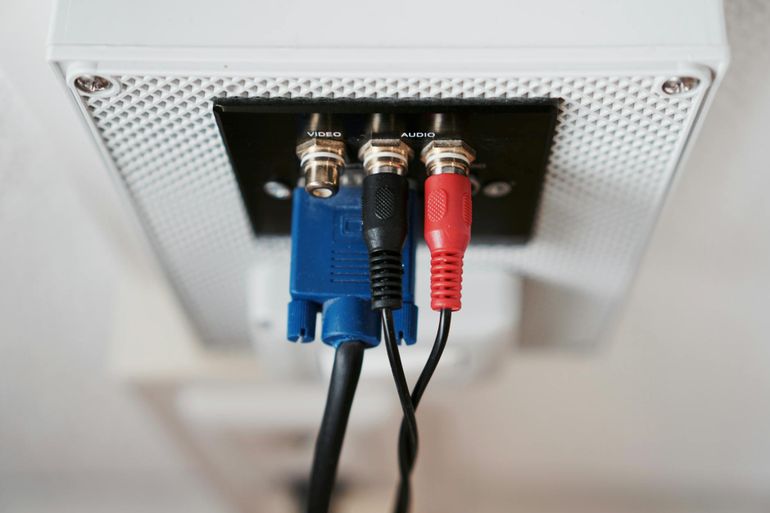

Логика простая: каждую линию ведут от слаботочного щита отдельным кабелем до конечной розетки или коробки, без скруток в стене. Витая пара (четырёхпарный кабель данных, обычно категории 5e или 6) идёт под интернет и IP-камеры, коаксиал (телевизионный кабель с центральной жилой и экраном) — под эфирное и спутниковое ТВ, отдельный кабель — под домофон.

Интернет и ТВ внутри дома

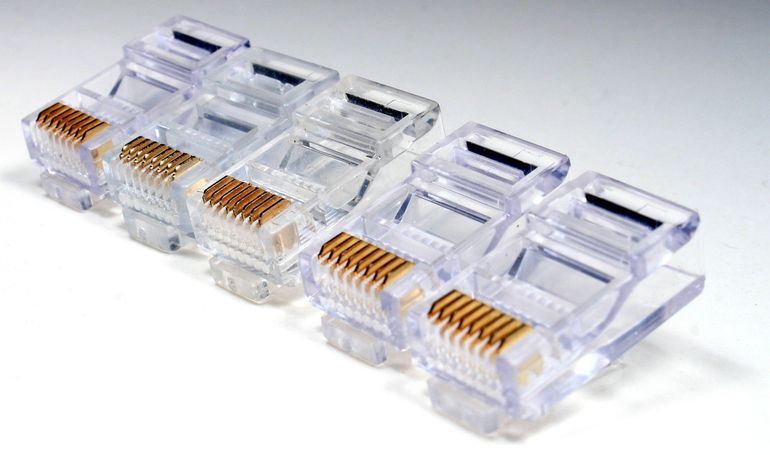

В каждую жилую комнату закладывают минимум одну розетку RJ-45 под витую пару, даже если сейчас планируется только Wi-Fi. Телевизор, приставка, игровая консоль, рабочий компьютер и стационарная точка доступа работают стабильнее по кабелю, а в стене он уже не появится. В гостиной и кабинете точек данных делают две: одна за телевизором или монитором, вторая — в зоне, куда позже встанет роутер или вторая точка доступа.

ТВ-выводы под коаксиал имеет смысл оставить там, где реально может стоять телевизор: гостиная, спальня, кухня. Если эфир и спутник не нужны, всё равно закладывают пустую гофру до чердака или щита — протянуть кабель позже без штробления уже не получится. Точки доступа Wi-Fi планируют отдельно: одна на этаж в центральной части дома, с витой парой и питанием по PoE (передача питания по тому же кабелю данных).

• Гостиная: 2 розетки RJ-45, 1 ТВ-выход, точка доступа на потолке
• Кабинет: 2 розетки RJ-45 у рабочего стола
• Спальни: 1 розетка RJ-45 и 1 ТВ-выход у изголовья или напротив
• Кухня: 1 розетка RJ-45 и 1 ТВ-выход в зоне столовой
• Коридор каждого этажа: вывод под потолочную точку доступа Wi-Fi
• Котельная и кладовка: 1 розетка RJ-45 под сетевое оборудование и датчики

Камеры и домофон снаружи

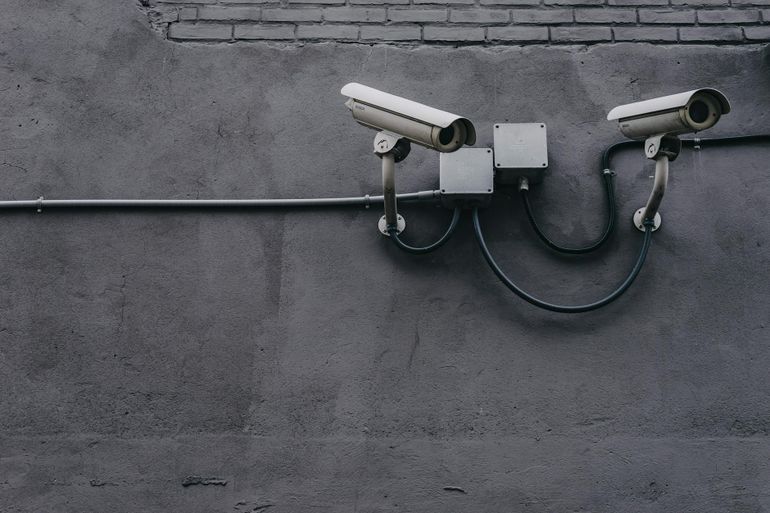

Под каждую камеру тянут отдельную витую пару от слаботочного щита до места установки, с запасом 50–70 см на подключение и юстировку. Базовые точки — углы дома с обзором по периметру, въездные ворота, калитка, входная дверь и зона парковки. Питание заводят по PoE через коммутатор в щите: не нужно вести 220 В на улицу и ставить блоки питания под крышей.

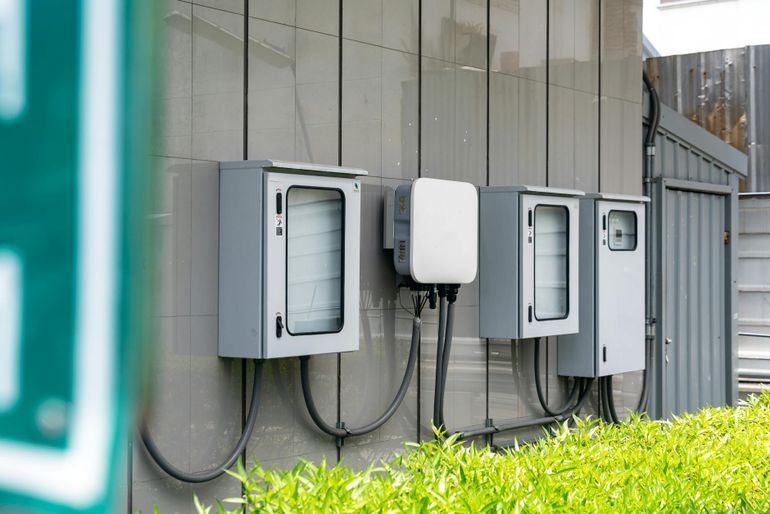

Под видеодомофон закладывают отдельный кабель от внутренней панели до калитки: чаще всего это специальный многожильный домофонный кабель или, если панель IP, та же витая пара. По той же трассе разумно сразу проложить запасной кабель к воротам — под электропривод управления, считыватель карт или вторую вызывную панель. Все уличные выводы заводят в герметичные монтажные коробки, а гофру на улице берут устойчивую к ультрафиолету.

• Углы дома — обзор фасадов и периметра
• Входная дверь и крыльцо — лица гостей крупным планом
• Калитка и ворота — въезд и зона перед участком
• Задний двор и хозблок — слепые зоны со стороны соседей
• Парковка и навес — номера машин
• Калитка — вызывная панель домофона с кабелем до прихожей

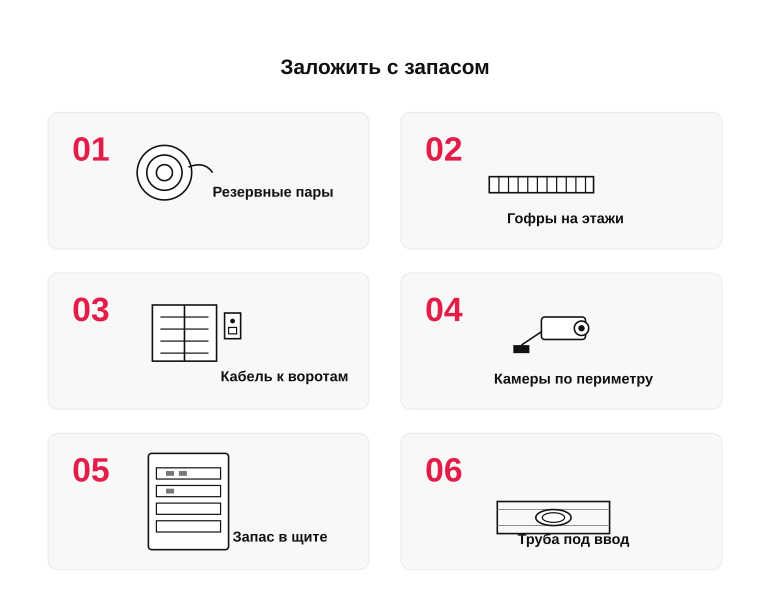

Запас на будущее: что заложить, даже если пока не нужно

Запас в слаботочке — это не про перфекционизм, а про деньги и нервы через три-пять лет. Кабель и гофра стоят копейки на фоне работ по штроблению готовой отделки, и любая новая линия после ремонта превращается либо в кабель-канал по стене, либо в провод вдоль плинтуса. Закладывать резерв нужно на этапе чернового монтажа, когда стены ещё открыты, а трассы свободны.

Логика простая: к каждой осмысленной точке вывода тянется минимум одна резервная витая пара, а между этажами и на чердак идут пустые гофры под будущие линии. Список ниже — то, что разумно заложить, даже если в проекте этого пока нет.

• Резервная витая пара к каждой ТВ-зоне и рабочему месту
• Пустая гофра между этажами и отдельная — на чердак
• Кабель и гофра к калитке, воротам и хозблоку
• Точки PoE по периметру дома под будущие камеры
• Свободные модули и место в слаботочном щите
• Закладная труба от щита к улице под ввод провайдера

Резервные витые пары и пустые гофры

Базовое правило: к каждой точке, куда уже идёт витая пара, тяните вторую — про запас. Стоимость второго кабеля в общей гофре почти нулевая, а перекинуть на него интернет, IP-камеру или точку доступа можно за полчаса. То же касается ТВ-зоны: даже если сейчас вы заводите туда коаксиал и одну витую пару, добавьте вторую витую — через пару лет телевизор почти наверняка переедет на IPTV или стриминг.

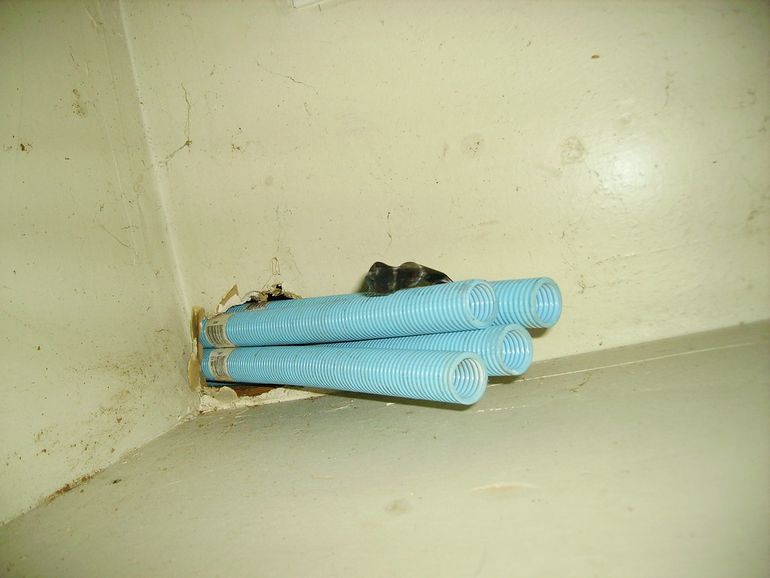

Отдельная история — пустые гофры. Между этажами, из слаботочного щита на чердак и из дома на улицу должна идти хотя бы одна свободная труба диаметром 25–32 мм с протяжкой внутри. Через неё потом без штробления можно затянуть любой новый кабель: например, оптику от нового провайдера, линию к уличной камере или кабель к будущей пристройке.

• Вторая витая пара к каждой ТВ-зоне и рабочему столу
• Пустая гофра 25–32 мм между этажами с протяжкой
• Закладная труба из щита на улицу под ввод провайдера
• Гофра на чердак под будущие антенны и точки доступа
• Резервный кабель к воротам и калитке

Типичные ошибки планирования

Главная ошибка — планировать слаботочку в последний момент, когда электрики уже закрыли штробы, а отделочники зашли в дом. В этот момент любая новая линия идёт либо по поверхности, либо ценой вскрытия свежей стены. Вторая частая ошибка — экономия на резерве: тянут ровно столько пар, сколько нужно сегодня, и через год штробят заново под камеру или вторую точку доступа.

Ещё один больной сюжет — щит и роутер в случайном месте: в гардеробной без вентиляции, в дальнем углу за мебелью или в неотапливаемом тамбуре. Сюда же идут забытые трассы к воротам и калитке, отсутствие закладной трубы под ввод провайдера и слаботочка, уложенная в одной штробе с силовой линией. Проверяйте проект по списку ниже до того, как штукатуры закроют стены.

• Слаботочку проектируют после электрики, а не параллельно
• Тянут ровно по потребности, без резервных пар
• Щит и роутер ставят в нишу без вентиляции и доступа
• Забывают закладную трубу от дома к улице
• Не предусматривают кабель к воротам, калитке и хозблоку
• Кладут слаботочку в одну штробу с силовыми линиями
