Вентиляция газового котла и кухни: что нельзя объединять

Почему вентиляцию котла и кухни вообще пытаются объединить

Вопрос объединения каналов почти всегда возникает на этапе, когда дом уже стоит, а кухня и котельная неожиданно оказываются рядом. Хозяин смотрит на стену с одним готовым отверстием и думает: зачем дырявить дом второй раз, если можно пустить всё через общий канал. Логика бытовая и понятная, но именно здесь начинается зона, где экономия одного вывода стоит дороже самого котла.

Сложность в том, что речь идёт не про удобство, а про безопасность: продукты горения, обратная тяга и взаимодействие мощной вытяжки с котлом — это физика, которая не прощает компромиссов. Поэтому статья построена как разбор ошибки, а не как инструкция по монтажу: важно понять принципы и научиться задавать монтажнику правильные вопросы.

Логика самостройщика и откуда берётся идея общего канала

Идея общего канала редко рождается на пустом месте: чаще её подсказывает бригада, которая ставила котёл в десятке домов и нигде не получила претензий. К этому добавляются советы соседей, ролики на YouTube и стандартный аргумент «у меня так десять лет работает». В результате владелец дома воспринимает вентканал как обычную трубу, по которой воздух движется куда удобнее, а не как часть инженерной системы со своими режимами давления.

Подталкивает к ошибке и планировка: котёл всё чаще ставят прямо на кухне, особенно в небольших домах до 120 квадратов. Раз помещение одно, кажется логичным объединить и вытяжку над плитой, и канал естественной вентиляции, и иногда даже дымоход — хотя это три принципиально разные системы с разной задачей и разной физикой работы.

• Экономия на втором канале и пробивке стены или кровли
• Совет монтажников «мы всегда так делаем»
• Путаница между дымоходом, вентканалом и кухонной вытяжкой
• Желание спрятать все коммуникации в один короб
• Отсутствие проекта вентиляции на этапе стройки

Чем такая схема заканчивается на практике

Самый частый сценарий — обратная тяга. Когда кухонная вытяжка включается на полной мощности, она выкачивает воздух быстрее, чем его успевает подать приток, и начинает тянуть его обратно через канал котла. В этот момент продукты горения вместо улицы идут в помещение, а датчик загазованности, если он вообще установлен, срабатывает уже после того, как угарный газ оказался в кухне.

Второй типичный финал — отказ при приёмке: газовая служба видит вытяжку-зонт, врезанную в общий канал с котлом, и просто не подключает оборудование. Дом готов, плитка положена, мебель собрана, а котёл стоит холодный, потому что схему придётся переделывать с пробивкой новых каналов и переносом вытяжки. Это дороже и грязнее, чем сразу спроектировать раздельные пути.

• Обратная тяга при включении мощной вытяжки
• Попадание угарного газа в жилые помещения
• Отказ газовой службы подключать котёл
• Сажа и кухонный жир в канале дымохода
• Срабатывание автоматики котла и постоянные отключения

Дымоход, вентканал и кухонная вытяжка: три разные вещи

В разговорах о вентиляции газового котла читатели регулярно сваливают в одну кучу три совершенно разные системы. Дымоход, вентканал помещения и кухонная вытяжка решают разные задачи, движутся по разным правилам и выходят на улицу через разные отверстия. Пока эта разница не уложилась в голове, любые споры про схемы превращаются в кашу.

Самый простой способ навести порядок — посмотреть, что именно течёт по каждому каналу и куда он выходит. Продукты горения, отработанный воздух из помещения и насыщенный жиром пар над плитой — это три разных потока, и объединять их в один канал нельзя ни физически, ни по нормам.

Что делает дымоход котла

Дымоход — это канал только для продуктов горения газа: горячих дымовых газов, водяного пара и углекислого газа. Он работает в паре с горелкой, рассчитан на конкретный котёл по сечению и материалу и обязан выводить всё это наружу так, чтобы ничего не попало обратно в дом. Любое падение тяги здесь — это не вопрос комфорта, а вопрос безопасности.

Конструктивно дымоходы делятся на два типа. Классический вертикальный канал работает с атмосферным котлом и тянет за счёт разницы температур, а коаксиальная труба у турбированного котла одновременно выводит дым и забирает воздух с улицы, поэтому от воздуха в комнате почти не зависит. Эти схемы нельзя смешивать и нельзя врезать в них ничего постороннего — ни вытяжку, ни вентканал санузла.

• Классический дымоход — для атмосферных котлов, тяга за счёт перепада температур
• Коаксиальный дымоход — для турбированных котлов, воздух берётся с улицы
• Сечение и материал подбираются под конкретную модель котла
• Никакие сторонние каналы в дымоход котла не врезаются

Зачем нужен отдельный вентканал помещения и куда относится кухонная вытяжка

Вентканал помещения — это вертикальная шахта естественной вытяжки, которая медленно вытягивает отработанный воздух из кухни, санузла или котельной и выходит на кровлю. Через него уходит влага, запахи и часть CO2, а на замену через приточные клапаны или щели заходит свежий воздух. Для комнаты с газовым котлом такой канал обязателен: котлу нужен кислород для горения, и именно вентканал плюс приток держат этот баланс.

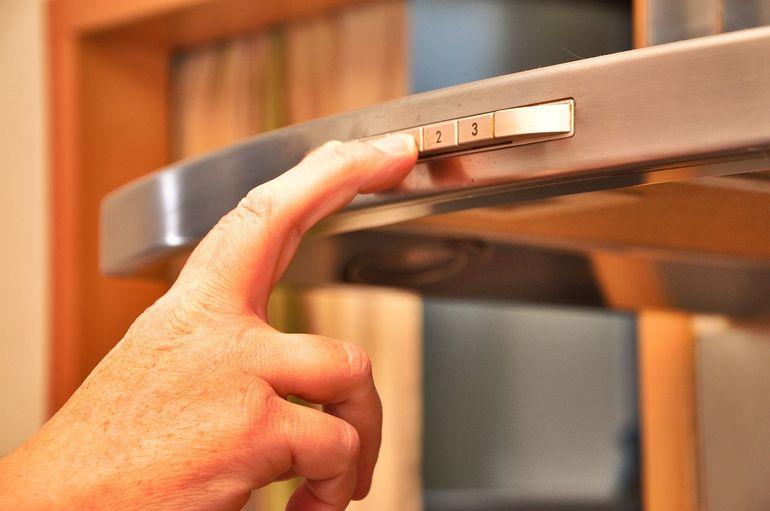

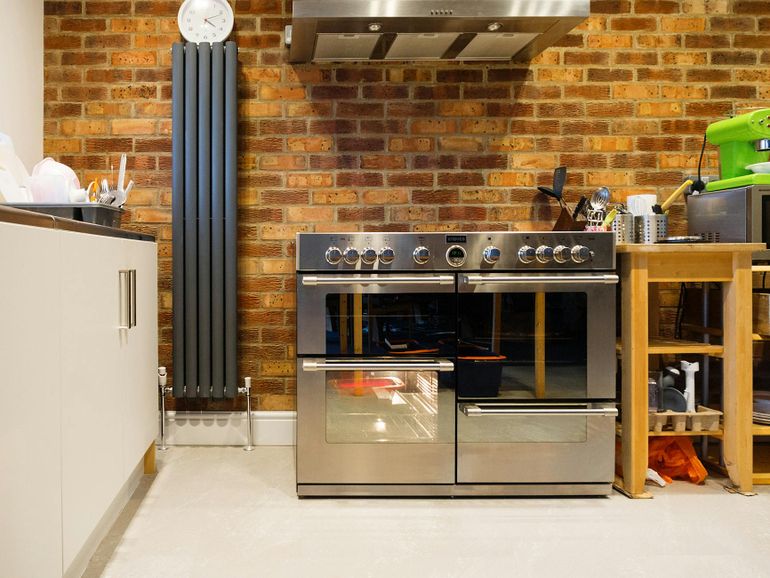

Кухонная вытяжка — третья, принципиально другая история. Это принудительный поток с вентилятором, который втягивает пар и жир прямо над плитой и должен идти либо в свой собственный канал на улицу, либо работать в режиме рециркуляции через угольный фильтр. Если врезать её в общий вентканал или, тем более, в дымоход котла, мощный вентилятор перебивает естественную тягу и может погнать продукты горения обратно в дом — это и есть та самая ошибка, ради которой написана вся статья.

• Вентканал — пассивная вытяжка помещения, работает постоянно
• Приточный клапан или щелевое проветривание — обязательный партнёр вентканала
• Кухонная вытяжка — активный поток с вентилятором, нужен отдельный канал
• Режим рециркуляции с угольным фильтром — альтернатива выводу на улицу

Что физически происходит, если объединить котёл и вытяжку

Представим обычный вечер: на плите кипит кастрюля, хозяйка включает вытяжку на максимум, а в соседнем помещении тихо работает газовый котёл. Если дымоход котла и кухонная вытяжка завязаны на один канал или хотя бы делят один объём плохо проветриваемого дома, физика начинает работать против жильцов. Мощный вентилятор выкачивает из помещения куда больше воздуха, чем способны компенсировать щели и приточные клапаны.

Дальше срабатывает простая логика давления: воздуху, который ушёл через вытяжку, нужно откуда-то вернуться. И самым удобным путём становится дымоход котла, потому что это готовая труба с улицы в дом. Тяга в нём разворачивается, и продукты горения вместо того, чтобы уходить наверх, втягиваются обратно в комнату.

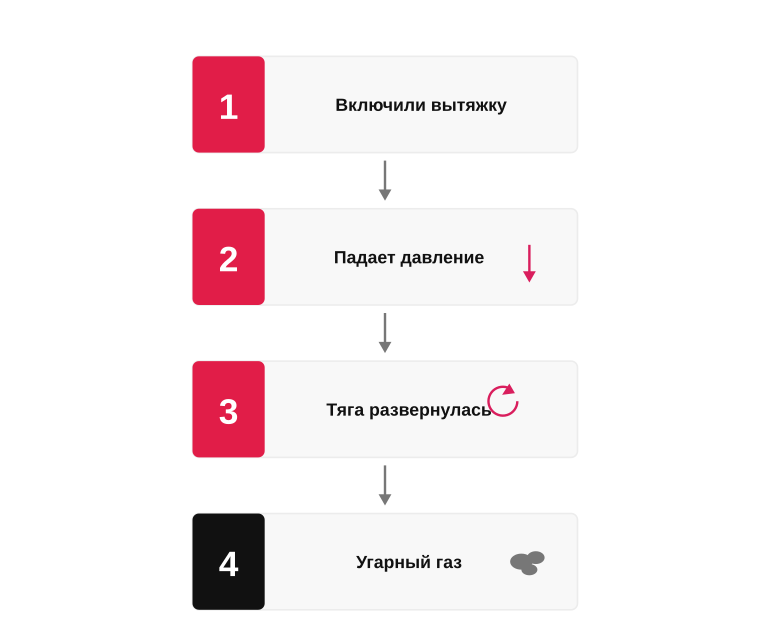

Разрежение, обратная тяга и угарный газ

Кухонная вытяжка средней мощности прокачивает 400–700 кубометров воздуха в час, топовые модели — за тысячу. В герметичном доме с пластиковыми окнами и плотными дверями такой поток создаёт ощутимое разрежение: давление внутри становится ниже уличного. Воздух ищет любую щель, чтобы зайти обратно, и дымоход котла оказывается самым широким каналом связи с улицей.

Когда тяга в дымоходе опрокидывается, в комнату идёт не просто тёплый воздух, а смесь с угарным газом. CO не пахнет, не раздражает слизистые и не вызывает кашля — человек теряет сознание раньше, чем понимает, что происходит. Именно поэтому нормы запрещают завязывать котёл и кухонную вытяжку на общий канал, а датчик угарного газа в котельной перестал быть экзотикой.

• Вытяжка на максимуме при закрытых окнах
• Герметичные стеклопакеты без приточного клапана
• Общий канал дымохода и вентиляции помещения
• Слабая естественная тяга в тёплое время года

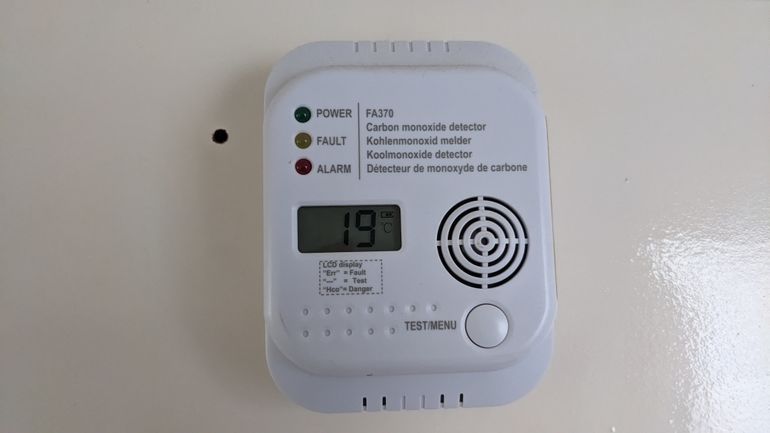

• Отсутствие датчика CO в зоне котла

Почему турбированный котёл рядом с мощной вытяжкой — отдельный риск

Турбированный котёл с закрытой камерой сгорания и коаксиальным дымоходом кажется защищённым: он берёт воздух с улицы и туда же выбрасывает продукты горения, не завися от воздуха в комнате. Но коаксиальная труба короткая и выходит через стену рядом с окнами и, нередко, рядом с выпуском кухонной вытяжки. Если вытяжка дует прямо в зону забора воздуха котла, она затягивает уже отработанные газы обратно в горелку.

Дальше начинаются плавающие отказы: котёл сбрасывает ошибку по пламени, тухнет в самый неподходящий момент или работает с пониженным КПД и копотью на горелке. Производители, например Vaillant, Bosch или Baxi, в инструкциях прямо указывают минимальные расстояния от выпуска коаксиала до окон, вентрешёток и других выбросов — и эти расстояния регулярно нарушают на этапе монтажа фасада.

Типичные ошибки в схемах вентиляции с газовым котлом

Большинство проблем с газовым оборудованием в частных домах рождаются не из дефектов техники, а из логики экономии: один канал вместо двух, одно отверстие в стене вместо приточного клапана, герметичные окна вместо щелевого проветривания. По отдельности каждое решение кажется разумным, но вместе они складываются в систему, которая работает против пользователя — особенно зимой, когда тяга меняется, а вытяжка на кухне включается на максимум.

Удобно сверять свой дом по короткому списку повторяющихся ошибок: они почти всегда одни и те же и легко узнаются по бытовым признакам — запаху, конденсату на окнах, неустойчивой работе горелки или ошибкам розжига.

• Кухонный зонт врезан в общий канал с котлом
• Котёл стоит в герметичном помещении без приточного клапана
• Пластиковые окна без режима микропроветривания
• Мощная вытяжка работает рядом с турбированным котлом
• Вентканал перекрыт декоративной решёткой без сечения
• Дымоход и вентканал выведены на одну высоту без разнесения

Ошибки с каналами и врезками

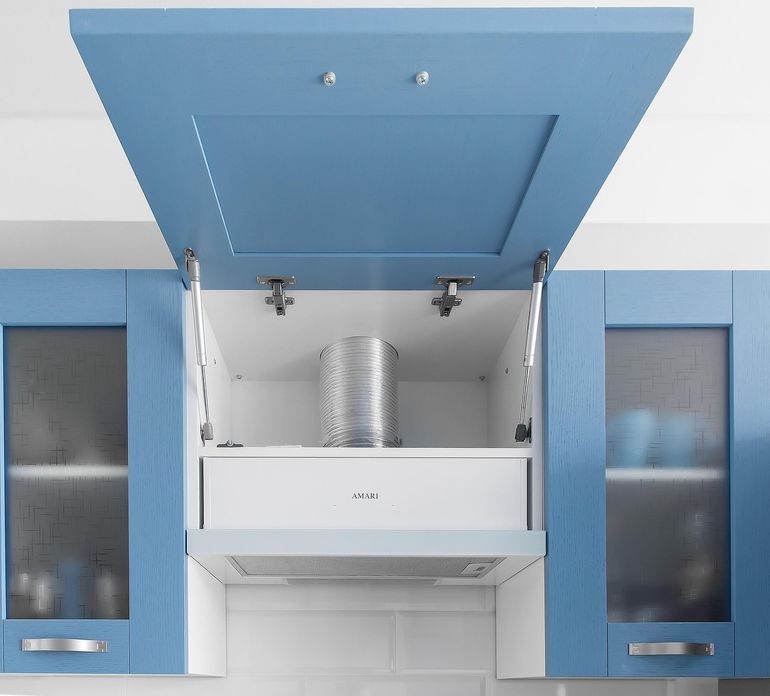

Самая частая история — кухонный зонт, врезанный в тот же канал, куда уходят продукты горения от котла или отработанный воздух из вентрешётки котельной. Пока вытяжка выключена, всё выглядит нормально, но стоит включить её на средней скорости, как поток разворачивается, и дым из котла начинает идти не наружу, а в помещение. Вторая популярная ошибка — закрыть штатный вентканал декоративной панелью без живого сечения или поставить обратный клапан там, где должен быть свободный поток.

Отдельный сюжет — соседство турбированного котла с мощной кухонной вытяжкой производительностью 600–900 м³/ч, например с наклонными моделями над островом. Котёл с закрытой камерой устойчивее атмосферного, но при сильном разрежении вытяжка может затягивать продукты горения обратно через коаксиальный оголовок, особенно если он выведен под свес кровли. Признаки — запах гари при работе вытяжки, ошибки розжига, копоть вокруг наконечника дымохода.

• Зонт вытяжки врезан в канал котельной или общий вентканал
• Вентрешётка заклеена обоями или закрыта мебелью
• Установлен обратный клапан на канале естественной вытяжки
• Дымоход и вытяжка выведены в одну шахту без разделения
• Коаксиальный выход расположен под свесом кровли или у окна

Ошибки с притоком воздуха и окнами

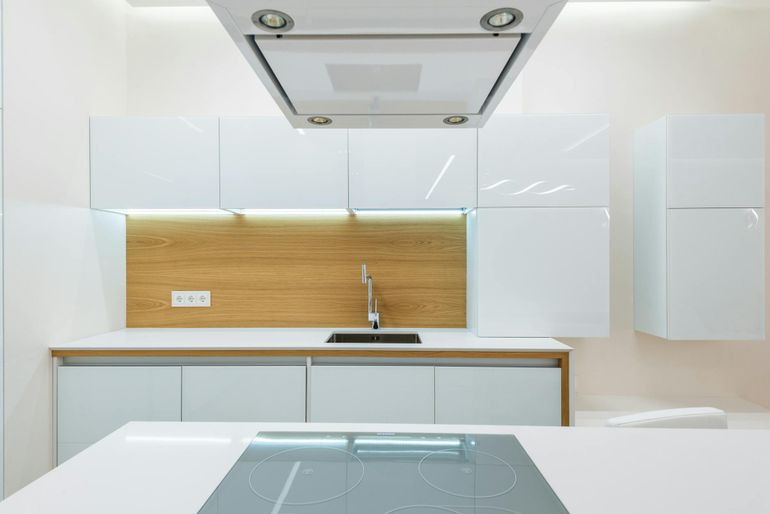

Котлу с открытой камерой сгорания нужен воздух из помещения — и довольно много, по нормативам это десятки кубометров в час. Когда в доме стоят герметичные стеклопакеты без режима микропроветривания и нет приточного клапана в стене или окне, например моделей Aereco или Vents, воздуху просто неоткуда взяться. В результате котёл начинает «душить» сам себя, тяга в дымоходе слабеет, а вытяжка на кухне дополнительно высасывает остатки воздуха из помещения.

Распознать проблему можно по бытовым признакам: запотевание окон при работе котла, ощущение спёртого воздуха в котельной, хлопок при розжиге, срабатывание датчика тяги. Если открыть окно — и котёл сразу начинает работать ровнее, это прямой сигнал, что приток в доме не организован и схема требует доработки, а не подстройки горелки.

• Герметичные стеклопакеты без микропроветривания
• Отсутствие приточного клапана в стене или окне котельной
• Плотные двери без переточной решётки между помещениями
• Запотевание окон и духота при работе котла
• Котёл стабилизируется только при открытом окне

Как должно быть устроено правильно

Если перевернуть привычную модель и посмотреть на дом как на систему потоков воздуха, правильная схема становится очевидной: каждый прибор и каждое помещение получают свой канал, а воздух заходит туда, откуда уходит. Газовый котёл удаляет продукты горения через собственный дымоход, котельная или кухня имеет отдельный вентканал на естественную тягу, а кухонная вытяжка над плитой работает в свой шахтный выход или напрямую через стену. Три задачи — три независимых маршрута, которые не пересекаются и не конкурируют за тягу.

Логика простая: дымоход всегда горячий и работает на разнице температур, вентканал помещения тянет за счёт перепада давлений, а вытяжка создаёт принудительный поток вентилятором. Смешивать эти физики в одной трубе — значит ломать каждую из них. Поэтому в нормальной схеме у котла свой выход на улицу или на крышу, у помещения — своя решётка под потолком с каналом до конька, а у вытяжки — отдельный рукав, который не возвращает запахи и жир в общую систему.

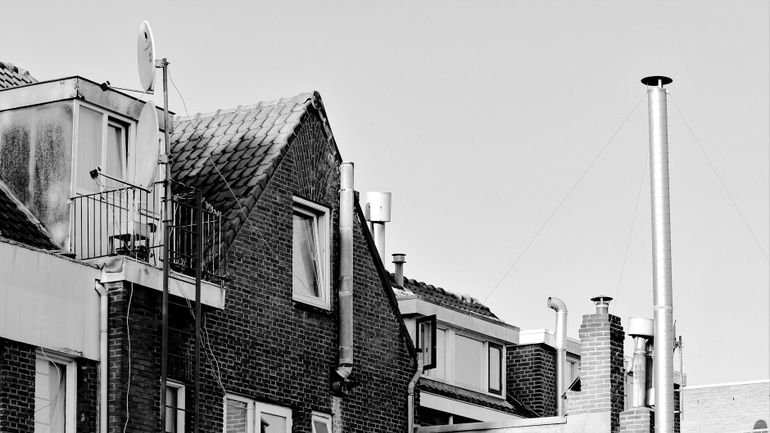

• Отдельный дымоход котла — классический или коаксиальный
• Отдельный вентканал помещения с котлом
• Отдельный канал кухонной вытяжки
• Организованный приток воздуха в дом
• Запас сечения каналов под нагрузку

Раздельные каналы и роль коаксиального дымохода

Классический дымоход — это вертикальная труба с естественной тягой, она нужна атмосферным котлам с открытой камерой сгорания, например напольным моделям без вентилятора. Такой котёл берёт воздух прямо из помещения и поднимает горячие газы вверх, поэтому требует и хорошего притока, и отдельной шахты с правильной высотой над коньком. Любое подключение чего-то ещё в эту шахту — будь то вытяжка или соседний прибор — мгновенно ломает разрежение.

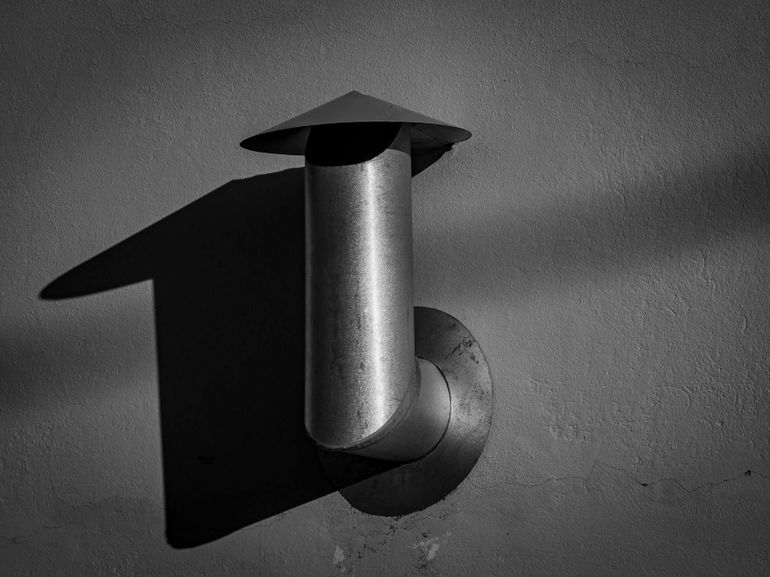

Коаксиальный дымоход — это труба в трубе для турбированных котлов с закрытой камерой: по внутреннему контуру уходят продукты горения, по внешнему — заходит воздух с улицы прямо в горелку. Такой котёл, например настенный конденсационный, почти не зависит от воздуха в помещении и спокойно работает даже в плотно закрытой котельной. Но и здесь правило сохраняется: коаксиал — это система самого котла, к ней нельзя подключать ни вентканал комнаты, ни вытяжку.

• Атмосферный котёл — классический вертикальный дымоход
• Турбированный котёл — коаксиальная труба через стену
• Конденсационный котёл — коаксиал или раздельные трубы
• Дымоход не объединяется ни с одним другим каналом

Приток воздуха: клапаны и почему герметичные окна мешают котлу

Старые деревянные окна и неплотные двери незаметно решали важную задачу — пропускали в дом столько воздуха, сколько нужно котлу и вытяжкам. Современные стеклопакеты с двумя контурами уплотнителя эту лазейку закрывают, и атмосферный котёл в герметичном доме начинает задыхаться: тяга падает, горелка тухнет, в худшем сценарии продукты горения идут обратно в помещение. Поэтому в дом с газовым оборудованием обязательно закладывают организованный приток — приточные клапаны в стене или окне, например Aereco, Domvent или вентрешётку с обратным клапаном в котельной.

Логика та же, что и с каналами: сколько воздуха ушло через дымоход и вытяжку, столько должно зайти через приток. Если в кухне работает мощный зонт на 600–800 м³/ч, а единственный источник воздуха — щель под дверью, вытяжка начнёт тянуть воздух из дымохода котла. Приточный клапан рядом с котлом или принудительная приточка с рекуператором снимают этот конфликт и оставляют каждой системе свой ресурс.

• Приточный клапан в стене котельной
• Оконный приточник на кухне

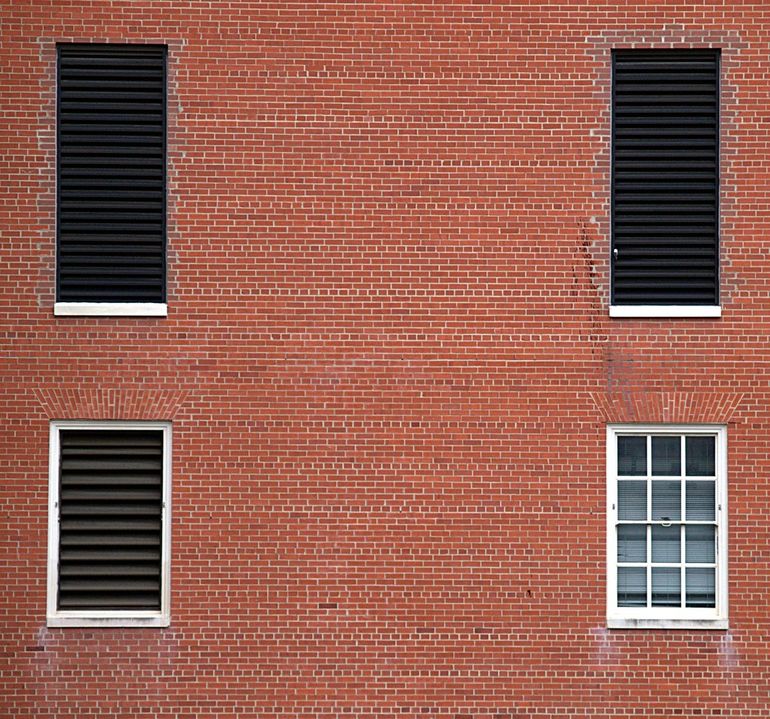

• Вентрешётка с улицы в нижней зоне
• Принудительная приточка для герметичного дома

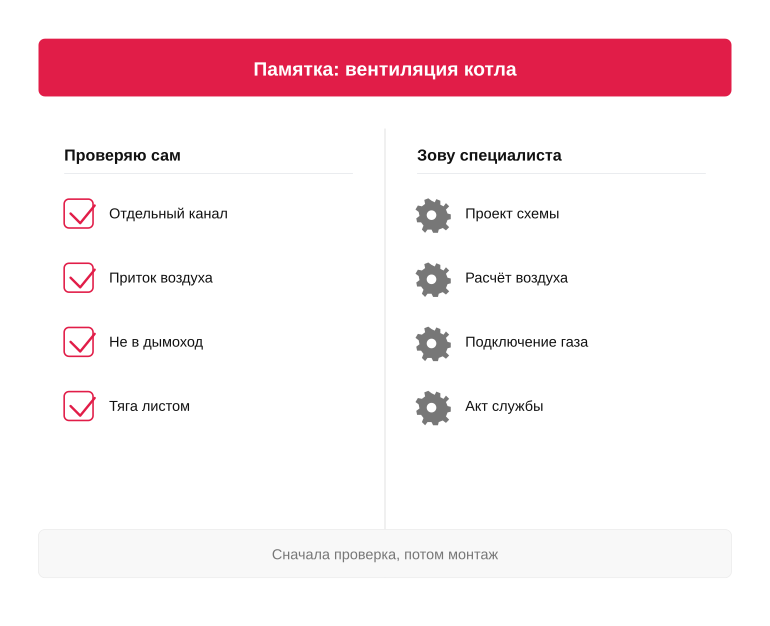

Что читатель может проверить сам, а где нужен специалист

Граница между здравой самопроверкой и работой специалиста проходит чётко: глазами и логикой владелец дома может оценить схему каналов и поведение тяги, а вот расчёт сечений, проект и легальное подключение котла — это уже зона газовой службы. Если держать эту границу в голове, не появится соблазна «докрутить» вентиляцию своими руками после монтажа.

Что можно проверить самому

Самостоятельная проверка — это не замер тяги анемометром, а спокойный осмотр: куда идут каналы, есть ли откуда взяться воздуху и не объединено ли то, что должно работать раздельно. Подносим лист бумаги к решётке вытяжного канала при закрытых окнах — если он не прилипает, тяги нет, и это уже повод не запускать котёл до выяснения причины.

Дальше проверяем логику: дымоход котла идёт отдельно, кухонная вытяжка-зонт выведена своим каналом, а в помещении с котлом есть приток воздуха — щелевое проветривание, приточный клапан в стене или в окне, например Aereco или Air-Box. Если открытие окна резко меняет работу пламени или появляется запах продуктов горения, схема собрана с ошибкой.

• Отдельный канал у котла, не общий с вытяжкой и не с вентканалом санузла
• Кухонный зонт выведен своим каналом или работает в режиме рециркуляции
• В помещении с котлом есть приток: клапан, щелевое проветривание или решётка в двери
• Тяга в вентканале проверяется листом бумаги или пламенем спички при закрытых окнах
• Открытие окна не вызывает запаха газа и не меняет цвет пламени горелки

Где без проекта и газовщика не обойтись

Всё, что связано с сечением каналов, расчётом воздухообмена, типом дымохода и фактическим подключением котла к газу, — это зона проекта и газовой службы. Самостоятельно врезать новый канал, переносить котёл, менять коаксиальный дымоход на раздельный или добавлять мощную вытяжку рядом с турбированным котлом без пересчёта схемы нельзя: это и небезопасно, и приведёт к отказу при приёмке.

Если в доме планируется перепланировка кухни, замена окон на герметичные стеклопакеты или установка мощной вытяжки от 600 м³/ч, имеет смысл заранее показать проект специалисту — например, монтажнику с допуском СРО или представителю газораспределительной организации. Дешевле обсудить схему до ремонта, чем переделывать каналы после отказа газовщиков подписать акт.

• Проект газоснабжения и вентиляции дома
• Расчёт сечения дымохода и вентканалов под конкретный котёл
• Выбор между коаксиальным и раздельным дымоходом
• Подключение котла к газовой магистрали и пусконаладка
• Акт ввода в эксплуатацию и постановка на обслуживание
