Заземление и УЗО в частном доме: как защитить себя и технику без сложной теории

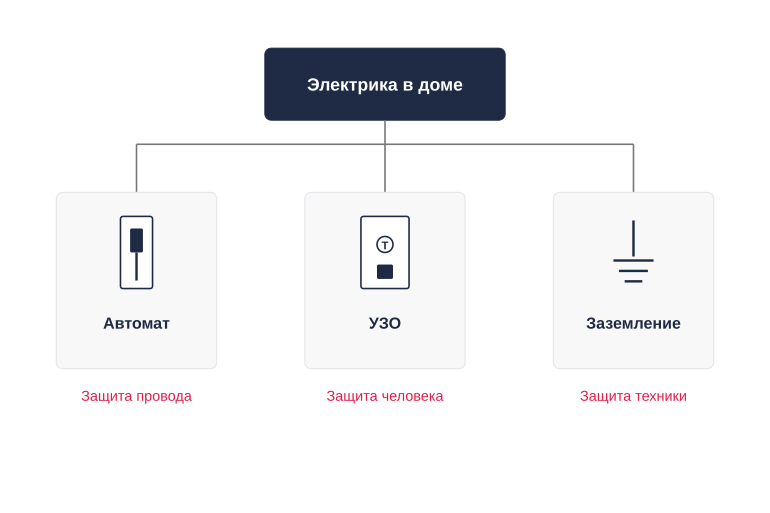

Что защищает вас в доме на самом деле: три рубежа обороны

В доме электрика защищает не одной железкой в щитке, а тремя разными рубежами, и каждый отвечает за свою задачу. Автомат бережёт провод от перегрева, УЗО ловит утечку тока на человека, заземление уводит опасный потенциал с корпуса техники в землю. Если путать их функции, в щите окажется красивый ряд модулей, но реальной защиты у людей не будет.

Это не теория ради теории, а вопрос ответственности. Когда подрядчик ставит только автоматы и говорит 'всё сделано', незнание обходится дорого: формально щит собран, а человек в санузле не защищён от удара током. Поэтому разбираться в трёх рубежах нужно владельцу, а не только электрику.

Почему обычного автомата недостаточно

Автомат в щите следит за одним: чтобы по проводу не пошёл ток больше, чем тот способен выдержать. Когда нагрузка превышает порог или случается короткое замыкание, автомат отключает линию и спасает проводку от перегрева и пожара. Но утечку тока через тело человека он не видит — для автомата это слишком маленькая величина, чтобы среагировать.

Отсюда типичная ошибка: в доме стоят только автоматы, и хозяин уверен, что 'электрика защищена'. На деле защищён провод в стене, а не человек у стиральной машины с пробитой изоляцией. Это разные задачи, и закрывать их одним устройством нельзя.

Кто что защищает: провод, человек, техника

Каждый рубеж работает на своего 'клиента', и подменять их друг другом бессмысленно. Понимание этой раскладки сразу убирает половину споров с подрядчиком о том, что ставить в щит и зачем платить за дополнительные модули.

• Автомат защищает провод: отключает линию при перегрузке и коротком замыкании, чтобы кабель не загорелся в стене.
• УЗО защищает человека: ловит утечку тока (например, через мокрую руку на корпус бойлера) и отключает линию за доли секунды.
• Заземление защищает и человека, и технику: уводит опасный потенциал с корпуса прибора в землю, а заодно даёт УЗО возможность сработать корректно.
• Дифавтомат — это два устройства в одном корпусе: автомат плюс УЗО, удобно для отдельных линий вроде стиральной машины или скважинного насоса.

Заземление простыми словами: куда уходит опасное напряжение

Заземление — это отдельный провод, который соединяет металлические корпуса техники с контуром в земле на участке. Пока всё исправно, по нему ничего не течёт. Он включается в работу только в аварии: когда фаза пробивает на корпус стиральной машины, бойлера или насоса. Без этого провода корпус становится продолжением фазы, и первый, кто его коснётся, замкнёт цепь через себя.

Контур заземления — это набор металлических штырей, забитых в грунт на участке, и соединительная полоса между ними. От контура в дом приходит провод PE, который дальше расходится по розеткам и корпусам стационарной техники. Задача владельца здесь простая: понимать, что этот провод обязан быть и обязан реально доходить до земли, а не висеть в щите для вида.

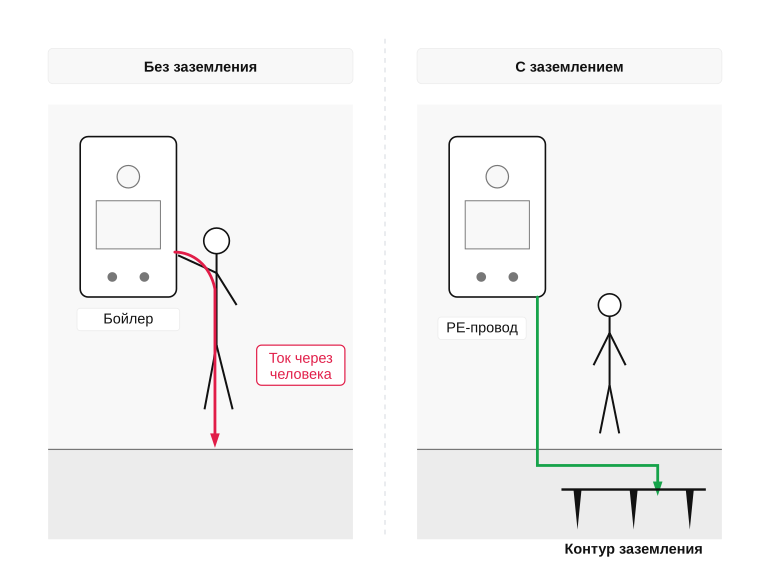

Что происходит при пробое на корпус

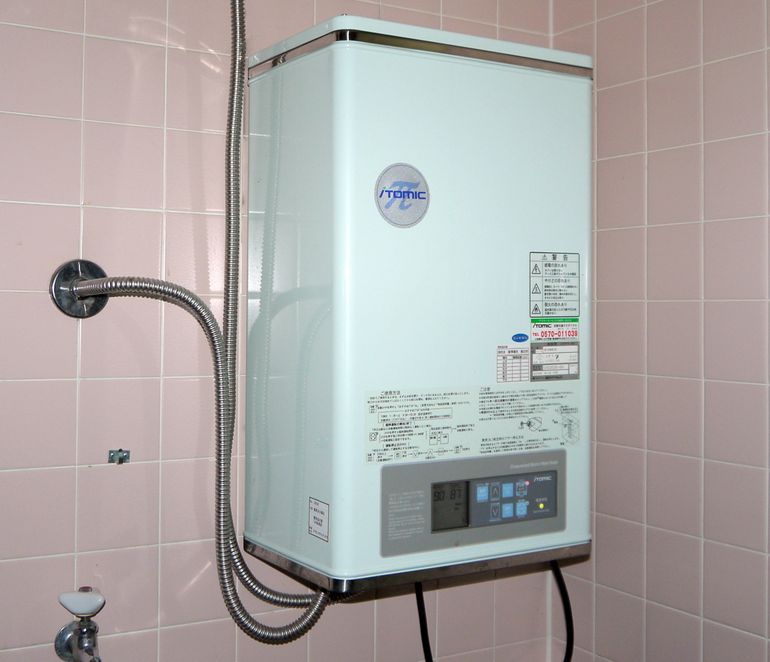

Представьте обычный бойлер в санузле. Изоляция внутри ТЭНа со временем стареет, особенно если вода жёсткая и накипь работает как наждак. В какой-то момент фаза касается металлического бака — это и есть пробой на корпус. Если корпус соединён с заземляющим проводом, ток мгновенно уходит в землю по пути наименьшего сопротивления, и защита в щите это видит. Если заземления нет, корпус просто стоит под напряжением и ждёт, пока кто-то возьмётся мокрой рукой за смеситель или за сам бойлер.

Тот же сценарий — у стиральной машины, посудомойки, насоса скважины, уличной розетки с газонокосилкой. Везде, где есть металлический корпус и вода рядом, отсутствие заземления превращает бытовую аварию в удар током. Заземление само по себе не отключает линию, но даёт току куда уйти и создаёт условие, при котором сработает УЗО или автомат.

• Бойлер: пробой ТЭНа на бак
• Стиральная и посудомоечная машины: пробой на корпус через влагу
• Насос скважины и станция водоснабжения
• Уличные розетки и удлинители для техники в саду
• Электроплита и встроенная духовка

TN-C-S и TT: о чём вообще речь

TN-C-S и TT — это две системы заземления, которые чаще всего встречаются в частных домах. В TN-C-S защитный проводник приходит от питающей линии и разделяется уже у дома на рабочий ноль и землю. В TT дом опирается на собственный контур на участке и не зависит от нуля энергоснабжающей организации. У каждой системы своя логика, свои требования к контуру и свои нюансы при обрыве нуля на линии.

Углубляться в сравнение здесь не нужно: выбор системы принимается на этапе проекта вместе с электриком и зависит от того, как заведено питание на участок. Важно другое: система заземления должна быть выбрана осознанно и отражена в схеме щита. Если в документах про это ни слова, а в щите непонятный пучок проводов под одной шиной — зовите электрика разбираться, не экспериментируйте сами.

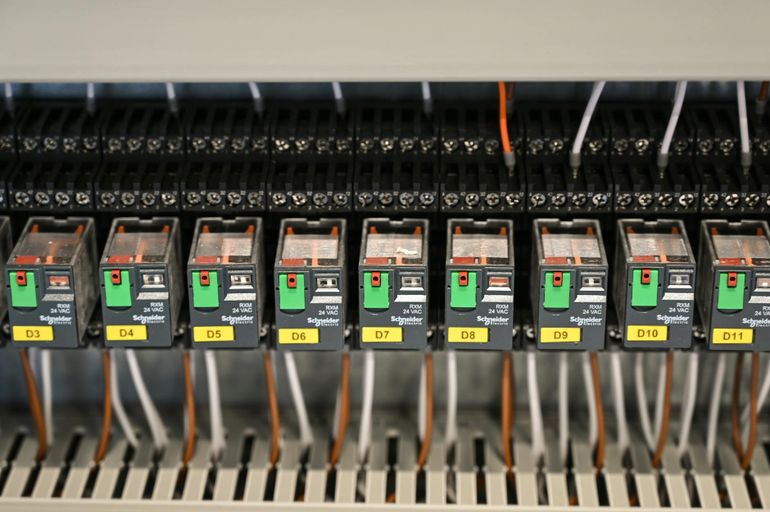

УЗО и дифавтомат: что ловит утечку и в чём между ними разница

Заземление само по себе никого не спасает в момент утечки: оно лишь уводит опасный потенциал и создаёт условия для срабатывания защиты. Сама защита, которая отключает линию за доли секунды, — это УЗО и его родственник дифавтомат. Если путать их в магазине или в разговоре с электриком, легко получить не тот аппарат и не на ту линию.

УЗО ловит утечку тока, автомат — короткое замыкание и перегрузку. Это два разных защитника, и их зоны ответственности не пересекаются. Дифавтомат — это компромисс: два устройства в одном корпусе, чтобы сэкономить место в щите и упростить схему на одной ответственной линии.

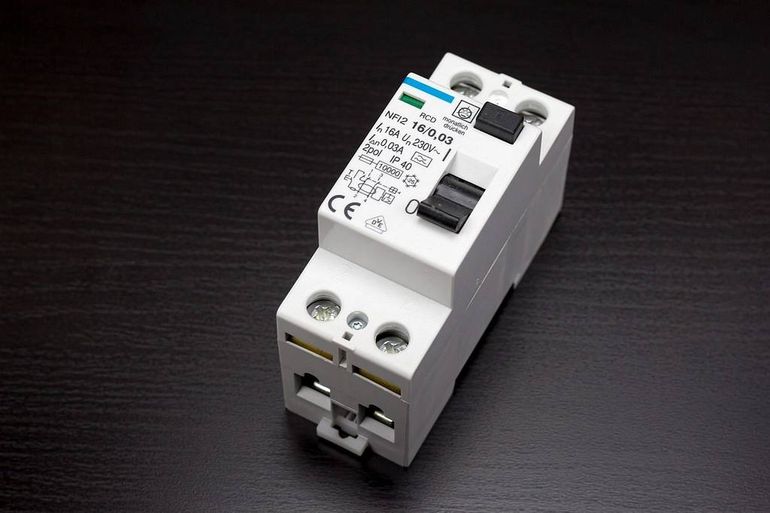

Как УЗО понимает, что ток 'утёк'

Логика УЗО проста: оно постоянно сравнивает ток, который уходит в нагрузку по фазе, и ток, который возвращается по нулю. В исправной линии эти значения совпадают. Как только часть тока пошла мимо — через корпус прибора, через мокрый пол, через человека, — баланс нарушается, и УЗО отключает линию за десятки миллисекунд.

Именно поэтому УЗО не заменяет автомат и не реагирует на обычную перегрузку: оно вообще не следит за тем, сколько ампер тянет нагрузка. Его задача — поймать утечку на землю, и для влажных зон ставят аппараты с меньшим током срабатывания, например на санузел и линию бойлера, а для общих сухих групп — менее чувствительные.

Когда удобнее дифавтомат, а когда связка

Связка 'автомат + УЗО' выгодна, когда одно УЗО защищает группу линий: несколько розеточных групп в сухих комнатах, освещение, кухонные розетки без мощной техники. Так дешевле по деньгам и проще менять автомат при модернизации, но при срабатывании отключается вся группа, и искать виноватую линию приходится по очереди.

Дифавтомат логичен там, где линия одна, ответственная и её хочется развязать от соседей: бойлер, скважинный насос, уличные розетки, тёплый пол в санузле. При аварии отключается ровно эта линия, остальные продолжают работать. Платите за компактность и адресность — и за более дорогую замену, если аппарат выйдет из строя.

• Группа сухих розеток в комнатах — связка 'автомат + УЗО'
• Бойлер — отдельный дифавтомат
• Скважинный насос — отдельный дифавтомат
• Уличные розетки и освещение участка — отдельная защита от утечки
• Тёплый пол в санузле — отдельный дифавтомат с повышенной чувствительностью

Какие линии в доме защищать в первую очередь

Защита по дому распределяется не равномерно, а по зонам риска. Там, где есть вода, металл и контакт с человеком, цена ошибки выше, и логика защиты должна быть жёстче. Решение здесь не про экономию на автоматах, а про приоритеты: где утечка убивает быстрее всего и где техника чаще всего пробивает на корпус.

Дальше идёт разбор по группам линий. Каждую зону имеет смысл выделять в отдельную группу в щите, чтобы срабатывание защиты не гасило весь дом разом и было понятно, что именно сработало. Это и есть рабочая карта приоритетов для разговора с электриком.

Влажные зоны: санузел, бойлер, скважина

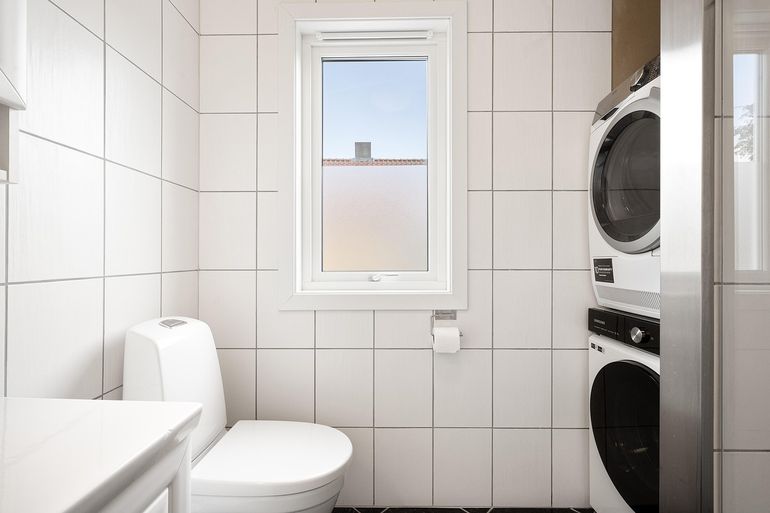

Вода резко снижает сопротивление тела, поэтому в санузле, у бойлера и у скважинного насоса даже небольшая утечка на корпус становится опасной для человека. Стиральная машина, водонагреватель и насос — это техника с ТЭНами и обмотками, которые со временем теряют изоляцию, и пробой на металлический корпус здесь вопрос времени, а не случайности. Поэтому такие линии выводят в отдельные группы с более чувствительным УЗО и обязательным заземлением корпуса.

Бойлер без заземления и без УЗО — это классическая ловушка: внешне он работает нормально, пока ТЭН не начнёт пробивать на бак с водой. Со скважинным насосом ситуация жёстче: кабель в обсадной трубе, влага, перепады — изоляция стареет быстро. Если на этих линиях нет защиты от утечки, слабая позиция стоит здоровья, а не денег.

• Санузел и стиральная машина — отдельная группа с чувствительным УЗО
• Бойлер — заземление корпуса и защита от утечки обязательны
• Скважинный насос — своя группа, защита от утечки и перегрузки
• Тёплый пол в санузле — отдельная линия с УЗО

Кухня и улица: своя логика защиты

Кухня — это концентрация мощной техники: посудомойка, духовка, варочная панель, холодильник, микроволновка. Здесь важны и заземление корпусов, и защита от утечки, и грамотное деление на группы, чтобы сработавшая защита на посудомойке не оставляла без света всю зону готовки. Розетки рабочей зоны и встроенная техника обычно идут отдельными линиями с УЗО или дифавтоматами.

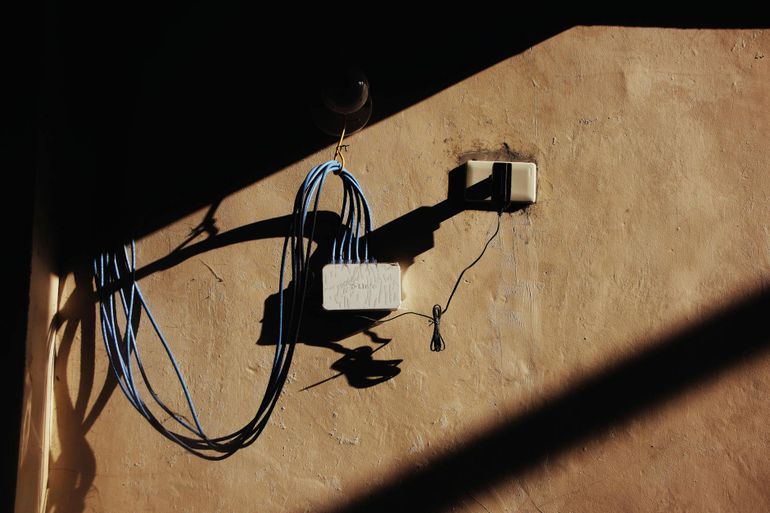

Уличные розетки, освещение двора, гараж и хозблок живут в других условиях: дождь, конденсат, удлинители, газонокосилки и дрели в руках у человека, стоящего на сырой земле. Это худший сценарий для утечки, поэтому уличную группу всегда выносят отдельно и ставят на неё более чувствительное УЗО. Сюда же логично подключать розетки на террасе и в неотапливаемых пристройках.

• Кухонные розетки рабочей зоны — отдельная группа
• Посудомойка и духовка — заземление и защита от утечки
• Уличные розетки — отдельное чувствительное УЗО
• Гараж и хозблок — своя линия с защитой
• Освещение двора — отдельно от силовых розеток улицы

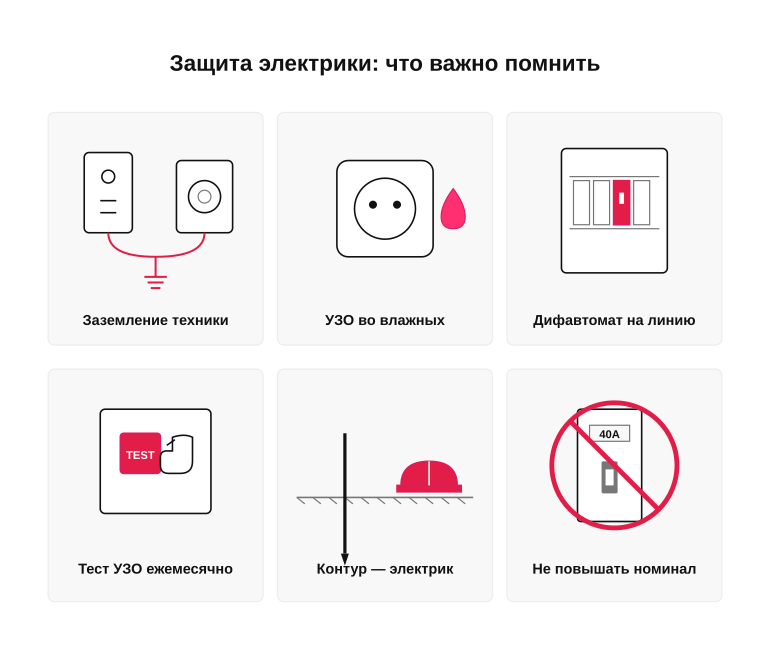

Что можно проверить самому, а где звать электрика

Защитная электрика — это не место для самодеятельности, но и полностью отдавать её на откуп подрядчику тоже неправильно. Часть проверок владелец дома делает сам за пару минут, и этого достаточно, чтобы поймать ленивый монтаж или умирающее УЗО. Всё, что связано с контуром, вводом и переделкой системы заземления, остаётся за электриком с допуском — здесь ошибка стоит слишком дорого.

Простые самостоятельные проверки

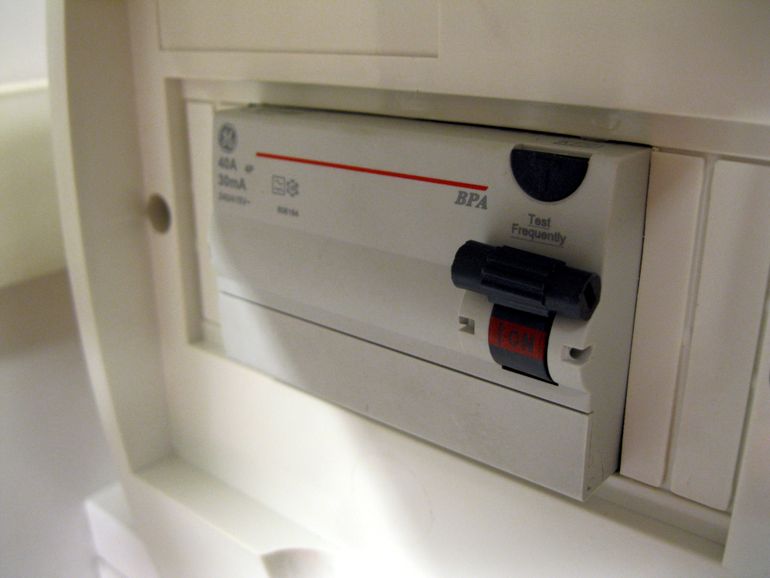

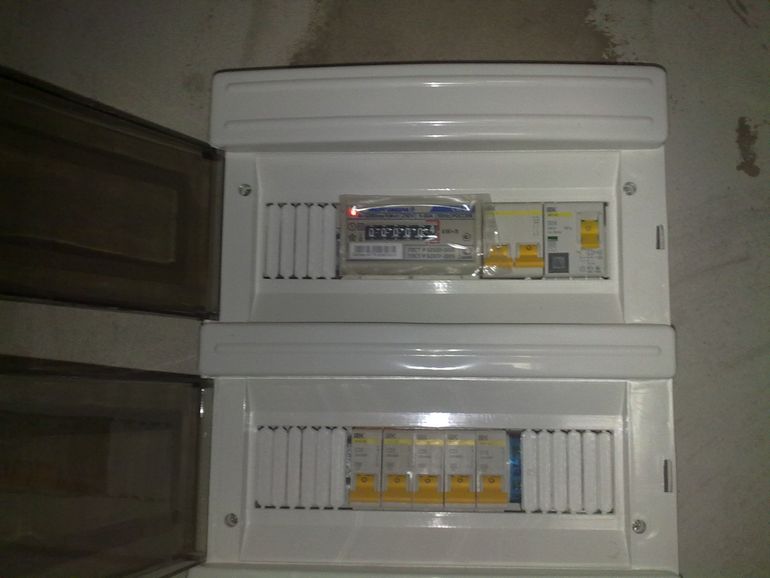

Раз в месяц подходите к щиту и нажимайте на каждом УЗО и дифавтомате кнопку 'Тест'. Устройство должно мгновенно отключиться — если не сработало, оно мертво и больше не защищает линию, его меняют. Заодно осмотрите щит: запах гари, потемневшие клеммы, гудение или тёплый на ощупь корпус автомата — это повод вызвать электрика, а не ждать, пока станет хуже.

Розетки тоже проверяются без приборов. В современной розетке должен быть третий контакт заземления — металлические усики по бокам или штырь сверху. Если в доме всюду стоят старые розетки без земли, а в щите при этом есть шина PE, защита просто не доходит до техники. Для контроля качества монтажа есть копеечный тестер розеток с тремя лампочками, например модели Defort или IEK: воткнули, посмотрели комбинацию — и сразу видно, есть ли земля и не перепутаны ли ноль с фазой.

• Кнопка 'Тест' на каждом УЗО — раз в месяц
• Осмотр щита: запах, нагрев, следы копоти на клеммах
• Наличие третьего контакта заземления в розетках
• Проверка розеток индикаторным тестером с тремя лампочками
• Подписи на автоматах: какая линия за каким устройством

Когда не стоит лезть самому

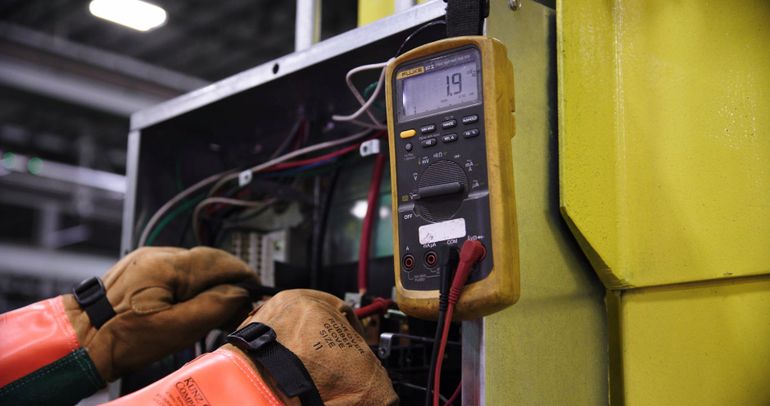

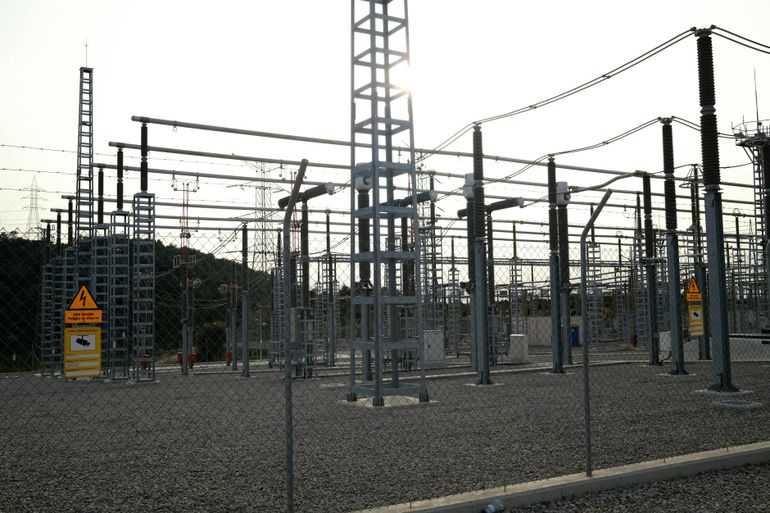

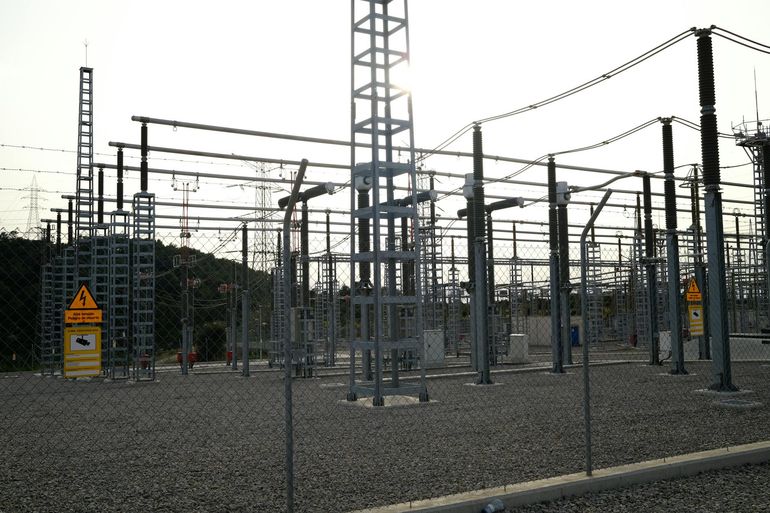

Всё, что находится до квартирного автомата и за пределами щита, — территория электрика с допуском. Монтаж контура заземления, замер сопротивления растекания, переделка системы с TN-C на TN-C-S, работы на вводе и в учётном щите на столбе — это не задачи для выходного дня. Здесь нужны приборы, протоколы и ответственность конкретного человека, а не уверенность 'я посмотрел видео'.

Так же однозначно зовите специалиста, если УЗО регулярно выбивает без понятной причины, в доме 'щиплет' корпус техники, при влажной погоде сбоит автоматика скважины или бойлера. Это симптомы утечки, а не повод поднять номинал автомата 'чтобы не срабатывал'. Либо вы фиксируете проблему и зовёте электрика с протоколом замеров, либо платите за неё здоровьем и сгоревшей техникой.

• Монтаж контура заземления и замер сопротивления
• Работы на вводе в дом и в учётном щите
• Смена системы заземления (TN-C-S, TT)
• Повторные срабатывания УЗО без понятной причины
• Ощутимый ток на корпусе техники, особенно во влажных помещениях
