Заземление в частном доме: как понять, что тема не закрыта

Зачем заземление в частном доме и почему о нём забывают

Заземление — это страховочный канал, по которому опасный ток уходит в грунт, минуя человека. Когда изоляция прибора пробита или фаза попала на корпус, ток выбирает путь наименьшего сопротивления. Если такой путь проложен проводом к контуру в земле, срабатывает защитный автомат и цепь размыкается за доли секунды. Если пути нет — наименьшим сопротивлением становится тело человека, стоящего на мокром полу.

Проблема в том, что заземление невидимо. Розетки работают, свет горит, техника включается — и кажется, что всё в порядке. Тема всплывает только после первого удара током от крана или после сгоревшей платы котла. К этому моменту дом может жить без заземления годами, а владелец даже не подозревает, что третий контакт в розетке ни к чему не подключён.

Что делает заземление в одном предложении

Заземление даёт аварийному току короткий и лёгкий маршрут в землю, чтобы защитный автомат или УЗО успели отключить линию раньше, чем ток пройдёт через человека. Без этого маршрута любая утечка на корпус превращает стиральную машину, бойлер или металлическую раковину в источник поражения.

Важный нюанс: заземление работает в паре с защитной автоматикой. Само по себе оно не отключает ничего — оно создаёт условия, при которых ток утечки становится достаточно большим, чтобы автомат среагировал. Нет контура — автомат может не сработать вовремя, а УЗО без заземления срабатывает только после того, как ток уже прошёл через человека, то есть защищает реактивно, а не превентивно.

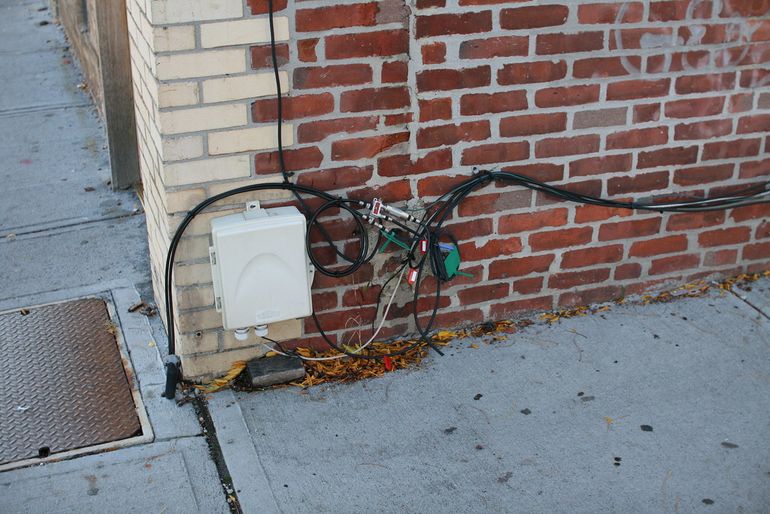

Почему в домах 1990–2010-х его часто нет

Массовое строительство частных домов в этот период шло по упрощённым схемам: двухпроводная разводка без отдельного заземляющего проводника, ввод от столба по системе TN-C, где ноль и земля объединены в одном проводе. Электрики закладывали трёхконтактные розетки, но третий контакт оставался пустым или соединялся перемычкой с нулём — так называемое «зануление», которое ПУЭ допускает лишь при определённых условиях, редко выполняемых на практике.

Ситуацию усугубило то, что при приёмке дома инспекция часто не требовала протокол измерения сопротивления контура. Дом получал разрешение на подключение, а заземление оставалось в категории «потом доделаем». Десять-пятнадцать лет спустя владелец ставит бойлер, индукционную плиту или зарядную станцию для электромобиля — и обнаруживает, что тема так и не была закрыта.

• Двухпроводная разводка без PE-проводника
• Третий контакт розетки подключён перемычкой к нулю вместо отдельного заземления
• Отсутствие контура заземления на участке — штыри не вбиты, шина не проложена
• Нет протокола измерения сопротивления растекания при вводе дома в эксплуатацию

Пять бытовых признаков того, что заземление не работает

Заземление не подаёт голос, пока всё работает штатно. Но стоит изоляции где-то ослабнуть — и ток начинает искать альтернативный путь. Этот путь часто проходит через человека, через корпус стиральной машины или через водопроводную трубу. Проблема в том, что первые сигналы выглядят безобидно: лёгкое покалывание, случайное срабатывание автомата, рябь на экране телевизора. Большинство списывает это на старую технику или скачки напряжения в посёлке.

Между тем каждый из этих симптомов — индикатор того, что защитный проводник PE либо отсутствует, либо потерял контакт с контуром. Ниже — пять ситуаций, которые можно заметить без мультиметра и без вызова электрика. Если совпало хотя бы две — тема заземления в доме точно не закрыта.

• Пощипывание или удар от водопроводного крана при одновременной работе бойлера или стиральной машины
• Ощутимое покалывание при касании металлического корпуса стиралки, посудомойки или микроволновки
• Срабатывание УЗО или дифавтомата без видимой причины — особенно при включении мощной нагрузки
• Помехи, полосы или гул в колонках и на экране телевизора, исчезающие при отключении определённого прибора
• Запах горелого пластика или потемнение контактов внутри розетки

Признаки, которые списывают на плохую технику

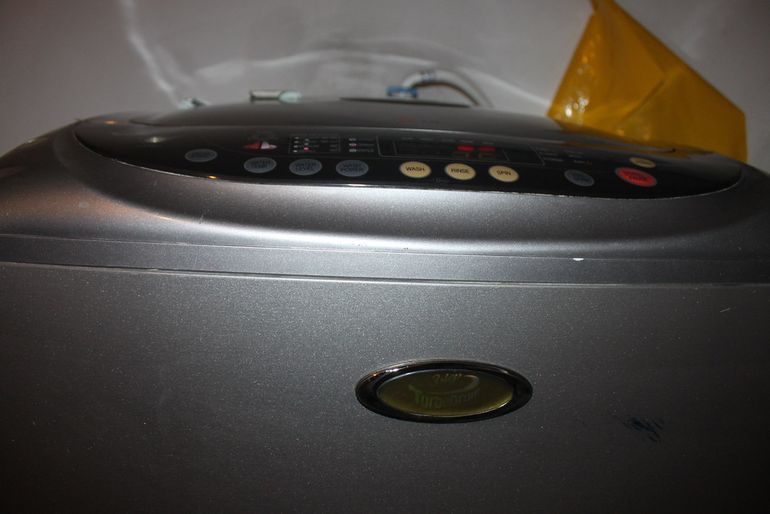

Лёгкое пощипывание от корпуса стиральной машины чаще всего объясняют «старой моделью» или влажностью в ванной. На деле ток утечки идёт через корпус, потому что защитному проводнику некуда его отвести. То же касается ситуации, когда от крана бьёт слабым разрядом: вода — проводник, и если бойлер или проточный нагреватель не имеет надёжного соединения с контуром заземления, потенциал появляется на трубах.

Помехи на телевизоре и фоновый гул в акустике — ещё один маркер. Блуждающие токи наводят электромагнитные помехи, которые исчезают, стоит выдернуть из розетки конкретный прибор. Если при этом в щитке стоит двухпроводная разводка без PE — картина складывается: земли нет, и оборудование «фонит» друг на друга через общий ноль.

Когда симптом — уже авария

Запах горелого пластика из розетки или потемневшие контакты — это не предупреждение, а уже аварийный режим. Искрение возникает при плохом контакте в цепи PE или при пробое изоляции на корпус прибора, когда ток идёт через случайную точку. Здесь сценарий простой: отключить автомат линии, не пользоваться розеткой и вызвать электрика в тот же день.

Срабатывание УЗО без видимой причины — похожий сигнал. Устройство защитного отключения реагирует на разницу токов в фазе и нуле, то есть фиксирует утечку. Если при этом заземляющий контур отсутствует или оборван, УЗО может срабатывать с задержкой или не срабатывать вовсе при малых утечках — а это уже риск поражения током, особенно во влажных зонах: ванная, кухня, подвал.

Чем грозит отсутствие заземления: три реальных последствия

Заземление — это не бюрократическая формальность из ПУЭ, а единственный путь, по которому аварийный ток уходит в землю вместо того, чтобы пройти через человека или разогреть проводку до точки воспламенения. Когда этот путь отсутствует или нарушен, последствия делятся на три сценария, и каждый из них вполне реален для обычного частного дома.

Ниже — три ситуации, расположенные по нарастанию ущерба. Первая случается чаще всего и обычно заканчивается испугом. Вторая бьёт по кошельку. Третья способна уничтожить дом целиком.

Удар током и выход техники из строя

Классический сценарий: на корпусе стиральной машины или бойлера появляется потенциал из-за пробоя изоляции. Без заземления этому току некуда деться — он ждёт проводника, и проводником становится человек, коснувшийся корпуса мокрой рукой. Ощущение варьируется от лёгкого пощипывания до полноценного удара с мышечным спазмом, при котором невозможно разжать пальцы.

Второй эффект того же сценария — повреждение электроники. При скачке напряжения в сети или грозовом импульсе заземление отводит избыточную энергию. Без него импульс проходит через платы управления котла, инвертора холодильника или блока питания роутера. Ремонт одного инверторного модуля, например у холодильника, нередко стоит от трети цены нового аппарата.

• Пощипывание или удар при касании корпуса бытовой техники
• Выгорание плат управления при грозовых импульсах
• Повреждение блоков питания чувствительной электроники — роутеров, котлов, насосов

Пожар из-за длительной утечки

Утечка тока через повреждённую изоляцию не всегда ощущается человеком, но она постоянно греет точку контакта. Провод с нарушенной оболочкой, прижатый к деревянной обрешётке или уложенный в пустотелую перегородку из ОСП, месяцами работает как слабый нагреватель. Температура растёт медленно — автоматический выключатель не срабатывает, потому что ток утечки ниже порога отключения. Без заземления и УЗО этот процесс невидим, пока древесина не достигает температуры самовоспламенения.

Статистика пожаров в частном секторе подтверждает: короткое замыкание — причина номер один, но длительная утечка через плохой контакт или повреждённый кабель стоит в списке рядом. Заземление здесь работает как предохранитель первого эшелона: при пробое на корпус или на металлическую конструкцию ток уходит в контур, УЗО фиксирует разницу и отключает линию за доли секунды — задолго до нагрева.

• Нагрев повреждённого провода в деревянной конструкции — процесс незаметный и длительный
• Автомат не реагирует: ток утечки ниже порога срабатывания
• Заземление плюс УЗО отключают линию за 20–30 мс при пробое на корпус

Что можно проверить самому: базовая самодиагностика

Прежде чем звонить электрику, можно за десять минут получить ответ на главный вопрос: заземление вообще подключено или провод болтается в воздухе? Для этого не нужен допуск и дорогой прибор — достаточно глаз, индикаторной отвёртки и бытового мультиметра. Но важно понимать границу: эти три шага покажут грубую проблему, а точное сопротивление контура измеряет только специалист с прибором для измерения сопротивления заземления.

Логика простая — двигаемся от визуального к инструментальному. Сначала смотрим, потом касаемся индикатором, потом измеряем напряжение. Если на любом этапе результат настораживает, дальше разбирается электрик. Если всё чисто — можно выдохнуть, но раз в пару лет проверку стоит повторять, потому что контакты окисляются, а грунт меняет влажность.

• Визуальный осмотр щитка: жёлто-зелёный провод PE подключён к шине заземления
• Индикаторная отвёртка на металлическом корпусе техники: свечение = утечка
• Мультиметр между корпусом прибора и контактом заземления в розетке: напряжение выше 30 В — повод для тревоги
• Если результат неоднозначный или прибор показывает нестабильные значения — вызов электрика

Визуальный осмотр и индикаторная отвёртка

Откройте электрощиток и найдите шину заземления — обычно это металлическая планка, к которой подходят жёлто-зелёные провода. Если такой шины нет, или к ней не подключён ни один проводник, заземление в доме, скорее всего, отсутствует физически. Заодно проверьте, не болтаются ли клеммы: окислившийся или ослабший контакт равносилен обрыву.

Следующий шаг — индикаторная отвёртка. Коснитесь жалом металлического корпуса стиральной машины, бойлера или духового шкафа. Неоновая лампа загорелась — на корпусе присутствует потенциал, а значит, ток утечки не уходит в землю. Это прямой сигнал: либо заземления нет, либо контур оборван. Проверять лучше при включённом приборе, касаясь только изолированной части отвёртки. Руки должны быть сухими — это базовое правило любой работы вблизи электричества.

• Шина PE в щитке должна иметь жёлто-зелёные провода с затянутыми клеммами
• Отсутствие шины или пустые клеммы — признак того, что заземление не разведено
• Свечение индикаторной отвёртки на корпусе прибора — утечка без пути в землю

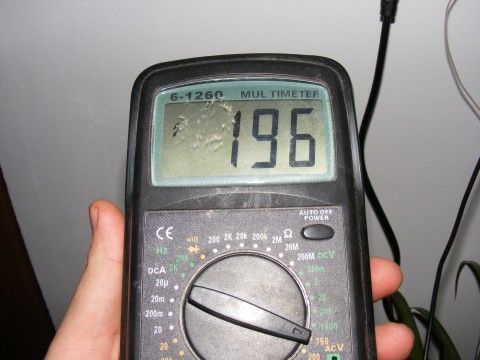

Проверка мультиметром: что измерять

Переведите мультиметр в режим измерения переменного напряжения (ACV), диапазон 200–750 В. Один щуп — на металлический корпус прибора, второй — в заземляющий контакт розетки (центральные скобы сверху и снизу). Если прибор показывает 0–2 В, заземление, скорее всего, подключено и ток утечки минимален. Значение выше 30 В говорит о серьёзной утечке при нерабочем или оборванном заземлении. Если же мультиметр показывает ноль при одновременном нуле между фазой и землёй — заземляющий контакт розетки, вероятно, ни к чему не подключён.

Для перекрёстной проверки измерьте напряжение между фазой и заземляющим контактом: в нормально заземлённой сети оно близко к 220 В. Если между фазой и землёй мультиметр показывает ноль или значение сильно отличается от напряжения фаза–ноль, земляной проводник оборван. На этом самодиагностика заканчивается: точный диагноз — насколько низко сопротивление контура и соответствует ли оно нормативу ПУЭ — поставит только электрик с профессиональным прибором, например измерителем сопротивления заземления.

• Режим ACV, диапазон до 750 В
• Корпус прибора → заземляющий контакт розетки: норма 0–2 В, тревога > 30 В
• Фаза → заземляющий контакт: в рабочей цепи ≈ 220 В; ноль = обрыв земли
• Нестабильные или противоречивые показания — повод прекратить проверку и звать специалиста

Когда нужен электрик и что у него просить

Самодиагностика — хороший старт, но у неё есть потолок. Индикаторная отвёртка покажет наличие фазы на корпусе, мультиметр зафиксирует разность потенциалов, визуальный осмотр щитка выявит отсутствие жёлто-зелёного провода. Дальше начинается территория специалиста: измерить реальное сопротивление растеканию тока, определить тип системы заземления и выдать протокол, который примут страховая и энергосбыт.

ПУЭ требует, чтобы сопротивление заземляющего устройства в частном доме не превышало определённых значений — но проверить это без специального прибора невозможно. Если дом построен до 2000 года, контур мог не закладываться вовсе, а если закладывался — мог разрушиться от коррозии. Электрик с допуском и измерительным комплектом закроет вопрос за один визит и даст на руки документ с цифрами.

Что входит в профессиональную проверку

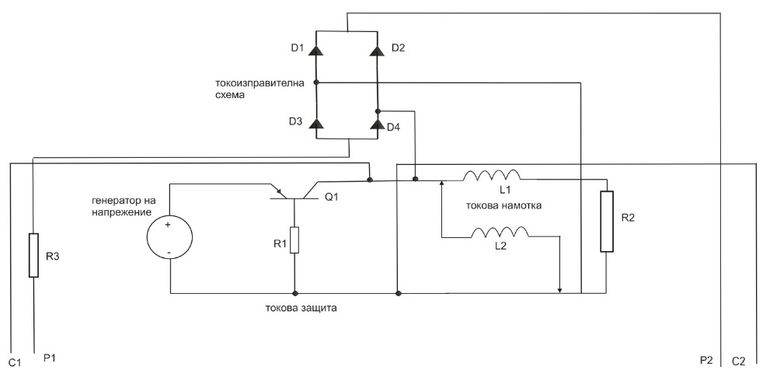

Электрик приезжает с измерительным комплектом — например, прибором типа ИС-10 или MRU-101 — и замеряет сопротивление растеканию тока от заземлителя. Это главная цифра: если она выше нормы, контур не выполняет свою функцию, и при утечке ток пойдёт через человека, а не в землю. Параллельно специалист определяет, по какой системе организовано заземление — TT или TN-C-S — и проверяет, соответствует ли разводка в щитке этой схеме.

По итогам замеров выдаётся протокол с указанием фактического сопротивления, типа системы и рекомендаций. Этот документ пригодится при подключении к электросетям, оформлении страховки на дом и при любых спорах с энергоснабжающей организацией. Без протокола слова «у меня всё заземлено» остаются только словами.

• Замер сопротивления растеканию тока контура заземления
• Определение типа системы заземления (TT, TN-C-S)
• Проверка целостности проводника PE от щитка до заземлителя
• Визуальный осмотр соединений и состояния электродов
• Выдача протокола с цифрами и рекомендациями

Памятка: вопросы электрику перед вызовом

Перед звонком стоит подготовить короткий список: спросить, есть ли у мастера допуск к измерениям и поверенный прибор, выдаёт ли он протокол установленной формы, и сможет ли определить тип системы заземления конкретно в вашем доме. Это отсекает «электриков из объявлений», которые максимум прикрутят розетку.

Полезно заранее выяснить год постройки дома и посмотреть, есть ли в щитке отдельная шина заземления с жёлто-зелёными проводами. Эта информация ускорит диагностику и поможет специалисту взять нужное оборудование с первого визита, а не приезжать дважды.

• Есть ли у вас допуск и поверенный измерительный прибор?
• Выдаёте ли протокол замера сопротивления контура?
• Сможете определить тип системы заземления в моём доме?
• Нужно ли мне что-то подготовить до приезда?
• Входит ли в работу проверка соединений в щитке?
