Заземление в частном доме: зачем оно нужно

Что такое заземление простыми словами

Заземление — это надёжное электрическое соединение металлических корпусов приборов и щитка с грунтом через специальный контур. Если внутри прибора повредится изоляция и напряжение окажется там, где его быть не должно, ток уйдёт по этому пути в землю, а не через человека, который коснётся стиральной машины или бойлера.

В электрике «земля» — это не просто почва под ногами, а большой проводник с почти нулевым потенциалом. Когда корпус прибора соединён с этим проводником через жёлто-зелёный провод и заглублённые в грунт электроды, он всегда остаётся безопасным на ощупь. Без такого соединения металлический корпус превращается в ловушку: внешне он выглядит обычно, но при пробое способен ударить током.

Откуда берётся опасное напряжение на корпусе

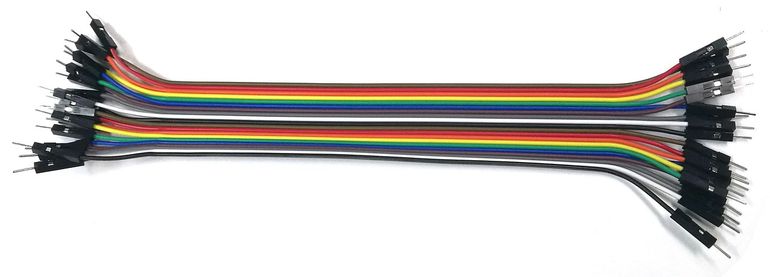

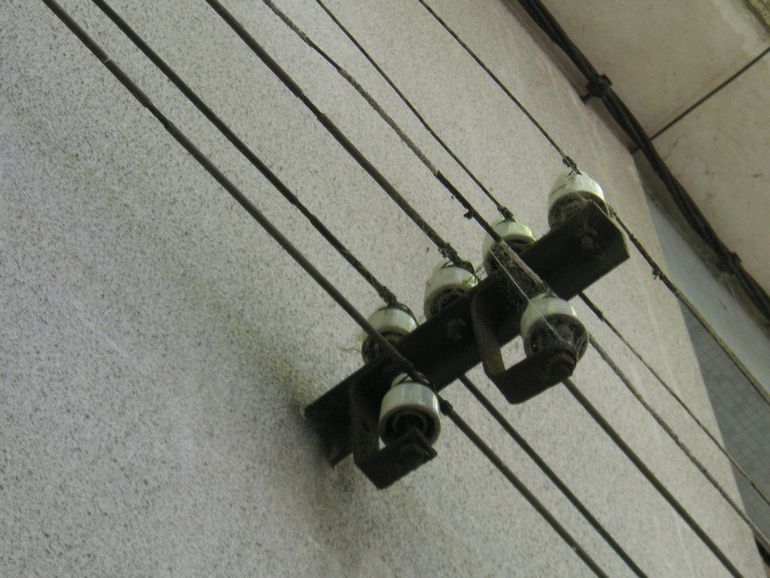

Внутри любой техники фазный провод отделён от металлического корпуса слоем изоляции: лаком на обмотках двигателя, пластиком, резиной, керамикой. Со временем изоляция стареет от нагрева, вибраций и влаги, особенно в ванной, котельной или возле скважинного насоса. Когда она пробивается, фаза касается корпуса — и на нём появляются те самые 220 вольт.

Внешне прибор при этом может работать как обычно: стиралка крутит бельё, бойлер греет воду, насос качает. Признак беды — лёгкое «пощипывание» при касании корпуса мокрой рукой или одновременном касании трубы. Это уже аварийная ситуация, и без заземления она может длиться неделями, пока кто-то не получит серьёзный удар.

• Старение изоляции от нагрева и времени
• Влага в ванной, котельной, бане
• Вибрация двигателей в насосах и стиралках
• Механические повреждения провода внутри корпуса
• Заводской дефект сборки

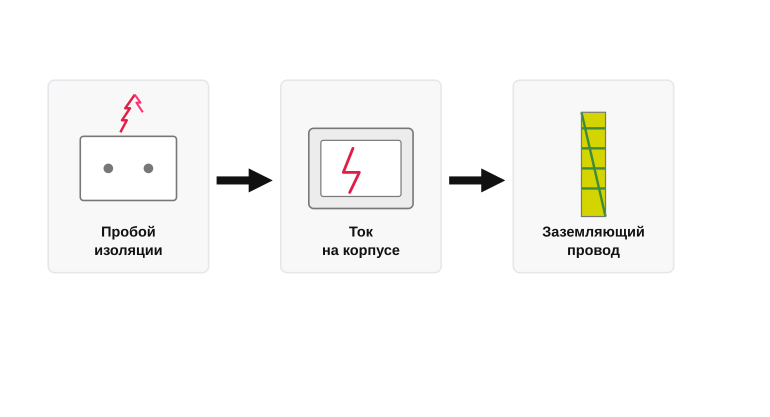

Куда уходит ток через контур заземления

Контур заземления — это несколько металлических штырей, забитых в грунт возле дома и соединённых между собой полосой. От контура в дом приходит отдельный жёлто-зелёный провод, который через шину в щитке расходится к розеткам и стационарной технике. Когда фаза попадает на корпус, ток идёт по этому проводу в землю — путь для него короче и легче, чем через тело человека.

При большом токе утечки одновременно срабатывает автоматический выключатель или УЗО и обесточивает линию за доли секунды. То есть заземление работает не само по себе, а в паре с защитой в щитке: контур уводит ток в землю, а автоматика замечает утечку и отключает питание. Без заземления УЗО тоже спасает, но позже — уже после того, как человек коснулся прибора.

Зачем заземление нужно в частном доме

В частном доме заземление — это не формальность ради проверки, а рабочий элемент безопасности, который встаёт между человеком и аварийным током. Пока вся техника исправна, его как будто не существует: оно молча ждёт момента, когда внутри прибора что-то пойдёт не так. А вот в момент пробоя изоляции, скачка напряжения или грозового импульса именно заземление решает, чем закончится бытовая ситуация — отключением автомата или травмой.

Загородный дом отличается от квартиры тем, что вокруг много влаги, металла и земли: бетонный пол в котельной, мокрая плитка в ванной, металлический корпус насоса в скважине, сырой подвал. В таких условиях случайный контакт человека с корпусом неисправного прибора превращается в полноценную цепь через тело. Заземление вместе с УЗО разрывает эту логику: ток уходит в землю по заранее подготовленному пути, а защита замечает утечку и обесточивает линию за доли секунды.

Защита человека от удара током

Главный риск, который снимает заземление, — это контакт с корпусом прибора, на который из-за повреждённой изоляции попало напряжение. Без заземления металлический корпус стиральной машины, бойлера или электроплиты остаётся под потенциалом до тех пор, пока к нему кто-то не прикоснётся, и тогда роль проводника берёт на себя человек. С заземлением аварийный ток мгновенно уходит по защитному проводнику в землю, а связка с УЗО ловит утечку и отключает линию раньше, чем человек успеет почувствовать удар.

Особенно это важно там, где есть вода и металл одновременно: душевая кабина, ванна, кухонная мойка рядом с посудомойкой, котельная с насосами, скважина, баня. В таких помещениях даже небольшое напряжение на корпусе становится опасным, потому что сопротивление тела через мокрую кожу резко падает.

• стиральная и посудомоечная машина в ванной или на кухне
• электрический бойлер и проточный водонагреватель
• насос в скважине или кессоне
• электроплита, духовка, варочная панель
• оборудование в бане и сауне
• удлинители и мощная техника в гараже и мастерской

Защита техники и проводки

Второй слой пользы — это защита самой проводки и приборов. При пробое изоляции внутри техники без заземления ток может долго течь по случайным путям: через трубы, арматуру, сырые стены, не вызывая срабатывания обычного автомата. Это медленно греет соединения и в худшем случае заканчивается возгоранием в стене или щите. Когда защитный проводник подключён, ток короткого замыкания уходит в землю по короткому пути, автомат видит превышение и отключает линию сразу.

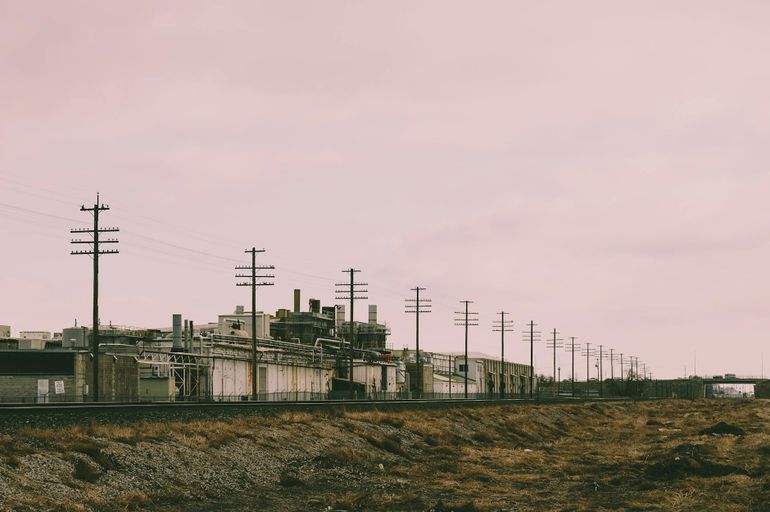

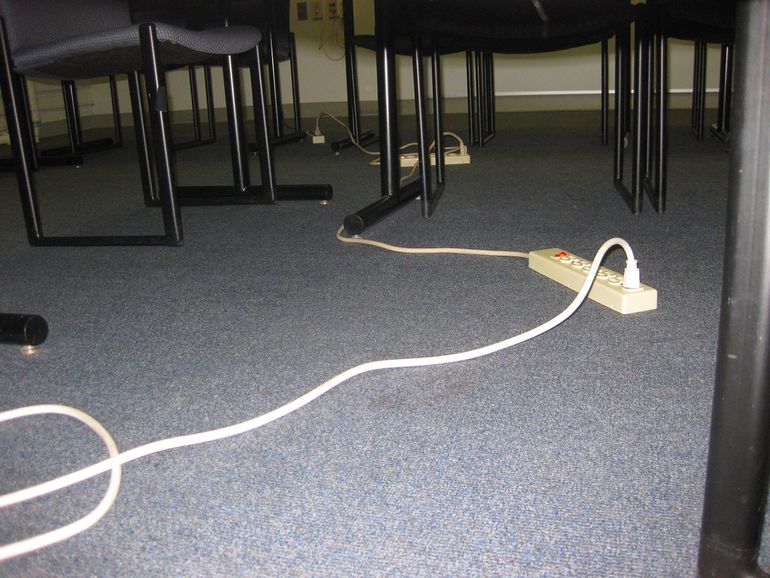

Отдельная история — грозы и скачки напряжения, типичные для воздушных линий в посёлках. Импульс от близкого разряда наводится на провода и приходит в дом по фазе. Заземление в связке с устройствами защиты от импульсных перенапряжений (например, модулями УЗИП в щите) даёт этому импульсу куда уйти, и тогда страдает максимум один блок защиты, а не вся техника в доме — от котла и насосной автоматики до роутера и холодильника.

• пробой изоляции в двигателе насоса или стиральной машины
• нагрев и оплавление контактов в щите
• грозовой импульс по воздушной линии
• скачок напряжения при обрыве нуля у соседей
• выход из строя платы котла, инвертора, бытовой электроники

Заземление, зануление, УЗО и автомат: кто за что отвечает

В голове у новичка эти четыре слова часто сливаются в одно расплывчатое «защита от тока», и из-за этого появляются опасные решения: поставили УЗО — и решили, что заземление уже не нужно. На самом деле это разные элементы системы, и каждый закрывает свою угрозу: автомат следит за перегрузкой линии, УЗО ловит утечку, заземление уводит опасный потенциал с корпуса, а зануление — это лишь способ организации защитного проводника в конкретных системах сети.

Работают они не по очереди, а вместе. Заземление подготавливает путь для тока утечки, УЗО этот ток замечает и отключает линию, автомат страхует от короткого замыкания и перегруза. Уберите любой элемент — и в цепочке появится дыра, через которую в бытовой ситуации может пройти ровно тот ток, который человек чувствует на себе.

В чём разница между заземлением и занулением

Заземление — это отдельный проводник, который соединяет корпус прибора с контуром в земле через защитную жилу (PE). Зануление — это когда корпус соединяют не с отдельным заземлителем, а с нулевым рабочим проводом сети. Внешне розетка с занулением может выглядеть так же, как с настоящим заземлением, но физика у них разная и надёжность тоже.

Опасность зануления «по-домашнему», через перемычку в розетке, в том, что при обрыве нуля где-то на линии корпус прибора оказывается под фазой. В современных частных домах используют систему TN-C-S или TT, где защитный проводник разделён с рабочим нулём — именно она считается безопасной, а самодельные перемычки в розетках запрещены.

• Заземление: отдельный PE-проводник к контуру в земле
• Зануление: соединение корпуса с нулевым проводом сети
• Перемычка N–PE в розетке: опасное самодельное решение
• TN-C-S и TT: системы, где PE и N разведены правильно

Почему УЗО без заземления работает не полностью

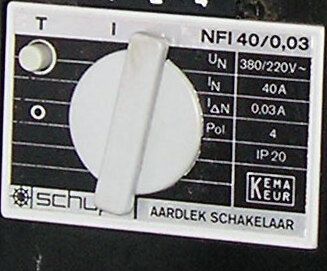

УЗО реагирует на разницу токов между фазой и нулём: если часть тока ушла «мимо» — например, через корпус стиральной машины в пол, — устройство это замечает и отключает линию за доли секунды. Но чтобы утечка началась как можно раньше и в безопасном режиме, корпусу нужен надёжный путь в землю. Этот путь и даёт заземление.

Без заземления УЗО всё равно сработает, но только в тот момент, когда ток найдёт себе путь сам — через мокрый пол, трубу или человека, взявшегося за корпус. То есть защита включится уже после того, как кто-то почувствует удар. С заземлением утечка уходит в контур мгновенно, УЗО отключает линию, и до прикосновения дело просто не доходит.

Когда без заземления нельзя: бытовые сценарии

Заземление в частном доме нужно не везде одинаково сильно: есть зоны, где без него электробезопасность держится буквально на честном слове изоляции. Это места, где встречаются вода, металл и мощная техника — то есть ванная, кухня, котельная, скважина, баня и гараж. Именно там пробой на корпус из редкой неприятности превращается в реальный риск для человека, который касается крана, мокрого пола или металлической трубы.

Удобнее всего пройтись по дому мысленно и отметить точки, где приборы стоят постоянно или подключаются к воде и металлу. Такая карта помогает понять, какие линии в щите обязательно должны идти через защитное заземление и УЗО, а где допустимы более простые решения.

Влажные помещения: ванная, кухня, баня

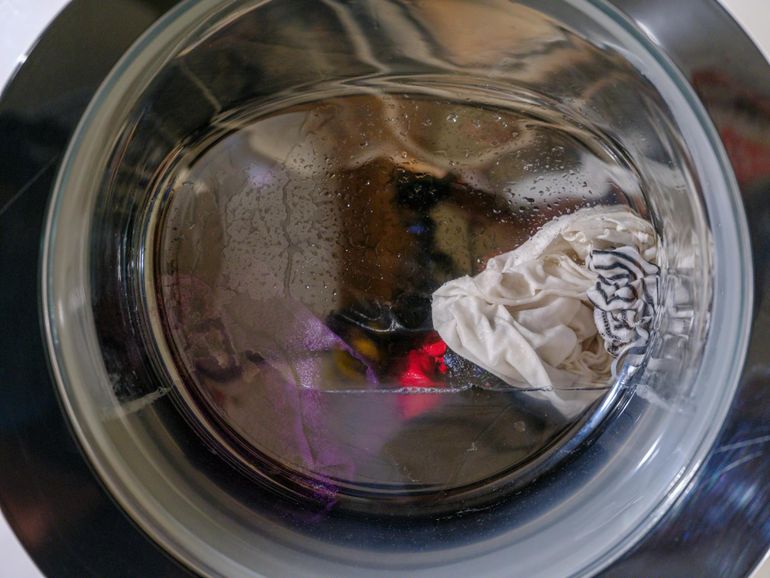

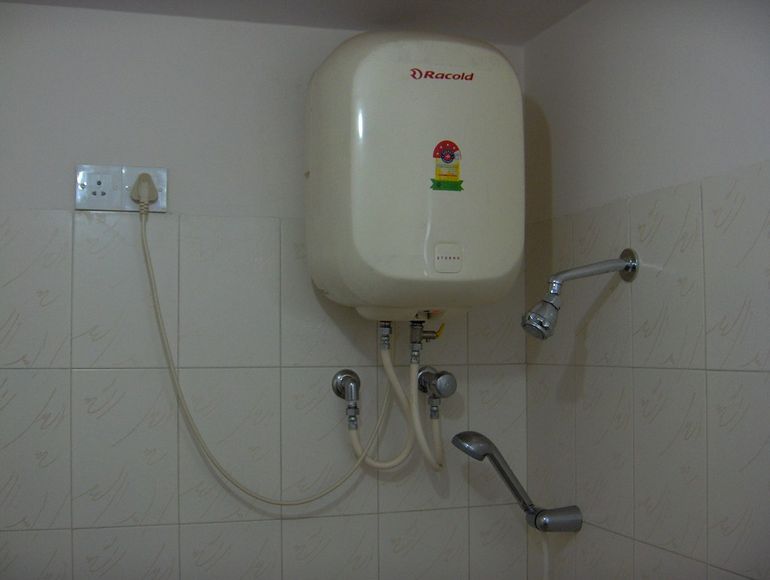

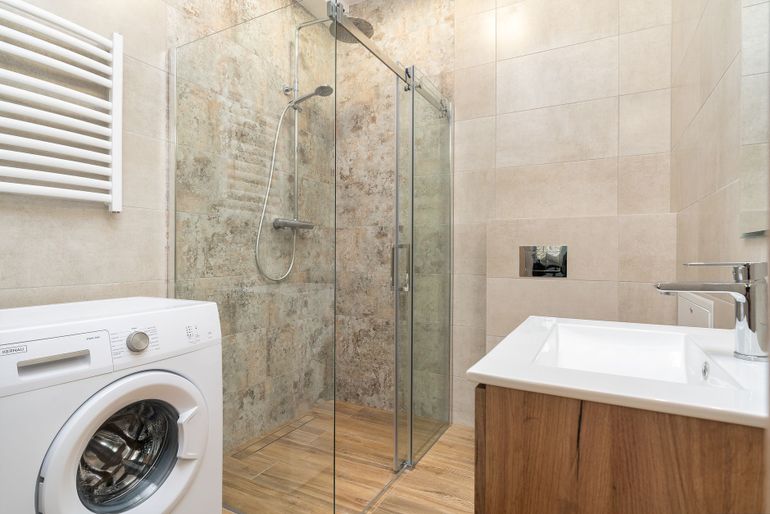

Вода резко снижает сопротивление тела и пола, поэтому даже небольшая утечка на корпус прибора в ванной или бане становится опасной. Стиральная машина, электрический бойлер, проточный водонагреватель, фен, тёплый пол — все они работают рядом с металлическими трубами и мокрыми поверхностями, и при пробое изоляции корпус оказывается под напряжением до тех пор, пока ток не уйдёт через человека или через защитный проводник.

На кухне риск чуть мягче, но он тоже есть: индукционная плита, электродуховка, посудомойка и микроволновка имеют металлические корпуса и работают рядом с мойкой. Заземление вместе с УЗО снимает напряжение с корпуса и отключает линию за доли секунды — раньше, чем человек успеет почувствовать удар.

• Стиральная машина рядом с ванной или раковиной
• Электрический бойлер и проточный водонагреватель
• Посудомоечная и сушильная машины
• Индукционная плита и электродуховка
• Электрокаменка и освещение в парилке
• Тёплый пол под плиткой

Уличная и заглублённая техника: насос, котельная, гараж

Скважинный насос — это двигатель, погружённый в воду и связанный металлическим тросом и трубой с домом, поэтому любая утечка по кабелю мгновенно выводит напряжение на оголовок скважины и на смесители в доме. В котельной похожая история: газовый или электрический котёл, циркуляционные насосы, бойлер косвенного нагрева связаны между собой металлическими трубами, и без заземления вся эта обвязка может оказаться под потенциалом при единственном пробое.

Гараж и мастерская добавляют свой набор рисков: болгарка, сварочный аппарат, компрессор, дрель работают в руках, часто на бетонном или сыром полу, нередко на удлинителе. Заземлённая розетка и УЗО здесь — не перестраховка, а нормальный рабочий минимум, особенно если рядом металлический верстак или ворота.

• Скважинный или колодезный насос
• Газовый или электрический котёл и его обвязка
• Циркуляционные насосы системы отопления
• Сварочный аппарат и углошлифовальная машина
• Компрессор, дрель, перфоратор в мастерской
• Электроворота и уличное освещение на металлических столбах

Что будет, если заземления нет

Дом без нормального заземления продолжает работать, свет горит, техника включается — поэтому проблему часто откладывают на потом. Но фоновые риски никуда не деваются: они проявляются мелкими бытовыми неприятностями и редкими, но опасными ситуациями, когда защита просто не успевает сработать.

Самое заметное — лёгкие удары током от корпусов техники в сырых помещениях и хаотичная работа УЗО, которое то отключается без причины, то молчит, когда должно сработать. Параллельно тише и незаметнее идёт износ электроники: импульсным помехам и наводкам от грозы уходить некуда, и страдают платы стиральных машин, котлов, насосов.

Типичные признаки, что заземление не работает

Признаки обычно бытовые и узнаваемые: пощипывает мокрой рукой от корпуса стиральной машины или бойлера, в ванной слегка «кусается» смеситель, на кухне ощущается покалывание от металлической мойки рядом с посудомойкой. Это значит, что на корпусе появился потенциал, а уйти ему некуда — кроме как через человека.

Второй сигнал — поведение защит. УЗО либо выбивает «на ровном месте» при включении мощной техники, либо, наоборот, не реагирует на явные проблемы. После грозы регулярно выходят из строя роутер, телевизор или плата котла — это тоже косвенный признак, что заземляющий контур либо отсутствует, либо сделан формально.

• Пощипывает от корпуса стиралки, бойлера или духовки
• В ванной «кусается» смеситель или мокрая плитка у ванны
• УЗО срабатывает без видимой причины или, наоборот, молчит
• После каждой грозы что-то сгорает: роутер, плата котла, насос скважины
• Техника в котельной и на улице выходит из строя чаще, чем в комнатах

Чем опасны «самодельные» решения вроде зануления на батарею

Классическая ошибка — прикрутить заземляющий провод к трубе отопления, водопроводу или арматуре в стене. На первый взгляд работает: корпус техники соединён с «чем-то железным в земле», и УЗО даже срабатывает на тесте. Но трубы давно меняют на пластиковые вставки, стояк могут отрезать соседи при ремонте, а арматура в стене не имеет нормированного контакта с грунтом.

Ещё опаснее — соединять защитный провод с рабочим нулём прямо в розетке, то есть делать «зануление» своими руками. Пока ноль цел, всё выглядит исправно. Но при обрыве нуля где-то на линии полное фазное напряжение приходит прямо на корпуса всей заземлённой через розетку техники: стиральной машины, холодильника, бойлера. Касание такого корпуса в сырой ванной или на кухне — уже не «пощипывание», а реальный удар. Именно поэтому самодельные схемы хуже, чем честное отсутствие заземления: они создают ложное чувство безопасности.

• Заземление на трубу отопления или водопровода
• Подключение защитного провода к арматуре в стене
• Соединение защитного контакта розетки с рабочим нулём
• Общий «земляной» провод через весь дом без отдельного контура
• Контур из одного короткого штыря в сухом песчаном грунте

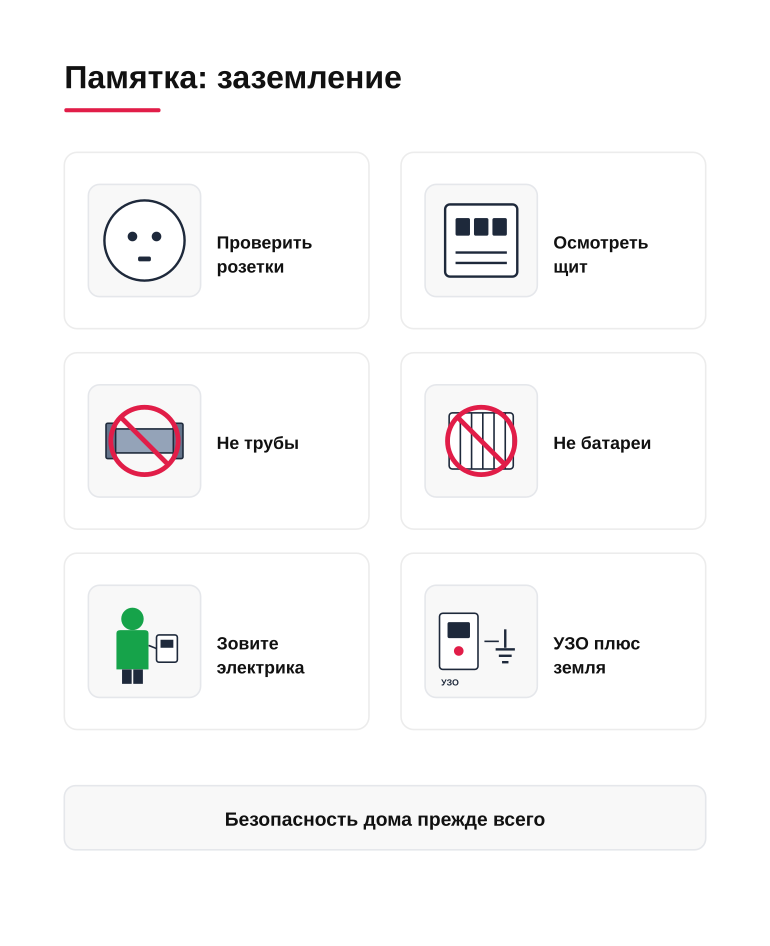

С чего начать владельцу дома: памятка

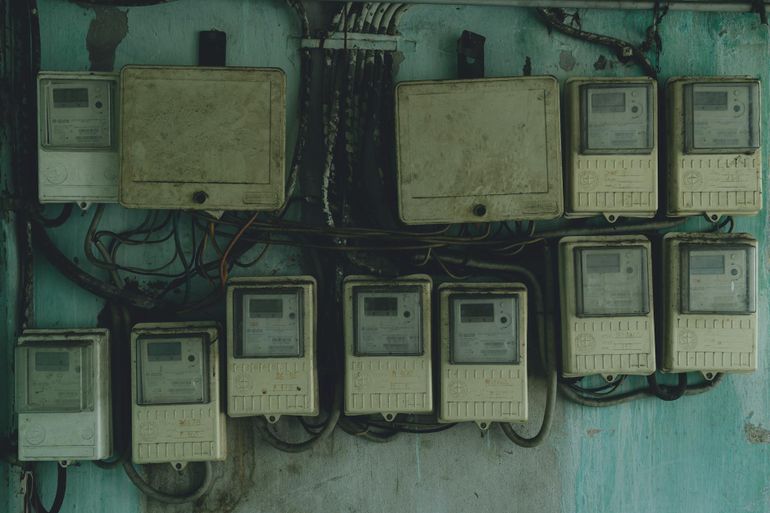

Прежде чем браться за переделку электрики, стоит понять текущую картину: есть ли в доме реальное заземление, в каком состоянии щит и какие розетки безопасны для мощной техники. Это не требует специальных приборов — достаточно внимательного осмотра и пары вопросов электрику, которого вы пригласите. Дальше станет понятно, нужен ли полноценный монтаж контура или достаточно навести порядок в подключениях.

Как проверить, есть ли заземление в доме

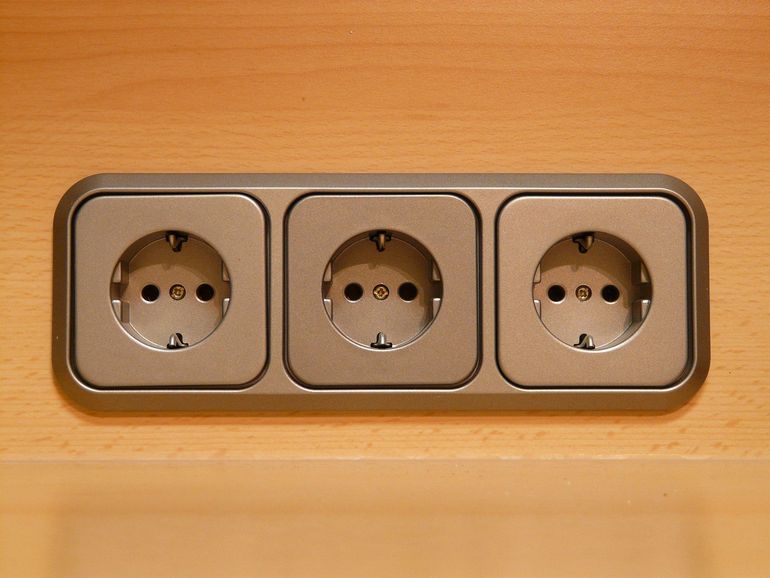

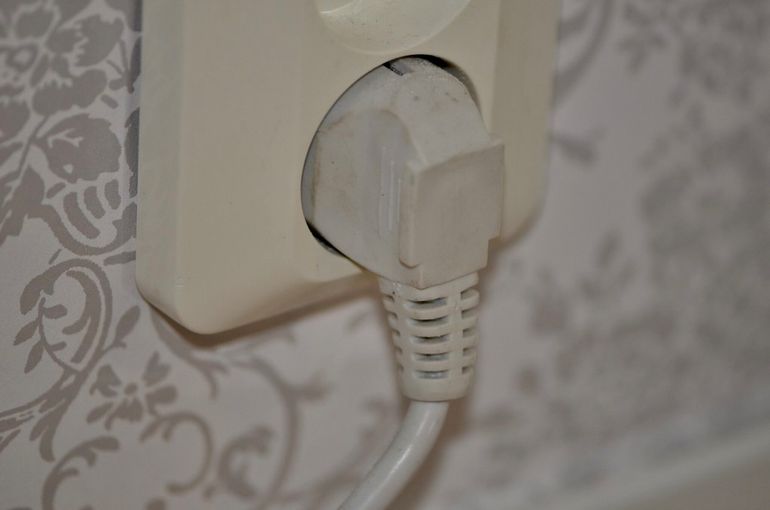

Начните с розеток: в современной розетке с заземлением видно три контакта — два отверстия для вилки и металлические усики или штырь сверху и снизу. Если розетки старые, двухконтактные, или новые евророзетки стоят, но провод заземления к ним не подведён, рабочей земли в доме, скорее всего, нет. Загляните в электрощит: если от него отходит отдельный жёлто-зелёный провод к контуру на улице или к шине заземления, это хороший знак.

Окончательно подтвердить наличие заземления может только электрик с измерительным прибором — он проверит сопротивление контура и убедится, что земля действительно работает, а не висит обрывком провода. До такой проверки не считайте дом заземлённым, даже если розетки выглядят правильно.

• Осмотрите розетки на третий контакт
• Загляните в электрощит и найдите жёлто-зелёный провод
• Уточните, выведен ли контур заземления на улицу
• Закажите электрику замер сопротивления контура

Что решать самому, а что доверить электрику

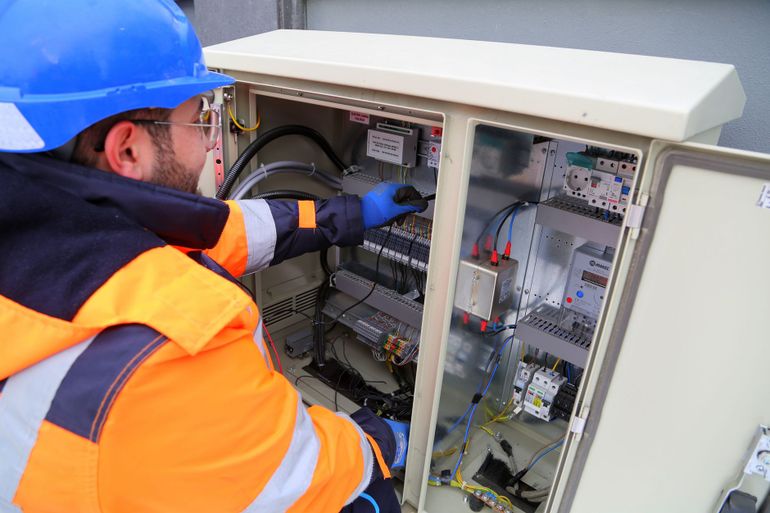

Владелец дома спокойно решает бытовую часть: какие розетки заменить на евростандарт, где поставить дополнительные точки под стиральную машину или бойлер, какую технику покупать с трёхконтактной вилкой. А вот всё, что связано с щитом, контуром заземления, выбором системы (например, TN-C-S или TT) и установкой УЗО, — задача квалифицированного электрика с допуском. Самодеятельность здесь опаснее, чем кажется: ошибка в подключении нуля и земли превращает защитную систему в источник удара током.

• Можно самому: выбрать технику с заземляющей вилкой, заменить розетки на евро, спланировать точки подключения
• Нельзя самому: монтировать контур заземления, перекидывать провода в щите, подключать УЗО и автоматы
• Категорически нельзя: занулять корпуса техники на водопроводные и отопительные трубы, на батареи, на арматуру
