Автоматы в частном доме: как не перепутать номиналы

Что такое номинал автомата и зачем он нужен

Номинал автомата — это ток, который выключатель готов пропускать через себя сколь угодно долго без отключения. Как только ток в линии заметно превышает эту цифру, защита разрывает цепь, чтобы кабель не успел перегреться и оплавить изоляцию. Поэтому номинал не подбирают «под прибор» или «на запас» — его привязывают к самому слабому звену линии, и это всегда кабель.

Вторая характеристика, которая стоит рядом с номиналом, — буква перед цифрой: B, C или D. Она описывает, насколько большой кратковременный бросок тока автомат стерпит, прежде чем выбьет линию мгновенно. Без понимания этих двух параметров — номинала и характеристики срабатывания — дальнейший подбор превращается в гадание, а слабая позиция здесь оборачивается либо ложными отключениями, либо незащищённым кабелем в стене.

Автомат защищает кабель, а не технику

Главное заблуждение частника: автомат стоит, чтобы спасать стиральную машину, холодильник или варочную панель. На самом деле он защищает провод, проложенный от щита до розетки или светильника. Если за розеткой умирает прибор, это вопрос его собственных предохранителей и схемотехники, а не модульного выключателя в щите.

Из этой логики растёт простое правило: номинал автомата не может быть больше, чем безопасно держит кабель этой линии. Поставили на полуторный медный провод автомат на 25 А «чтобы не выбивало» — и при перегрузке провод в стене будет греться раньше, чем сработает защита. Сначала считают кабель, потом подбирают автомат под него, а уже затем проверяют, хватает ли этой линии для нагрузки. Обратный порядок — типичная ошибка, за которую потом платят перекладкой проводки.

Характеристики B, C и D: в чём разница

Буква перед номиналом задаёт порог мгновенного расцепления — то есть при каком кратковременном броске тока автомат выбьет линию практически сразу. B срабатывает при токе примерно в 3–5 раз больше номинала, C — в 5–10 раз, D — в 10–20 раз. Чем «жёстче» характеристика, тем спокойнее автомат относится к пусковым токам, но тем дольше кабель терпит перегрузку до отключения.

На практике расклад такой: B берут на чисто резистивные линии без серьёзных пусков, например освещение и розеточные группы в комнатах; C — универсальный выбор для бытовых розеток, где включается техника с двигателями и блоками питания; D оставляют под тяжёлые пуски, например скважинный насос, мощный компрессор или станок в мастерской. Поставить D вместо C «на всякий случай» — значит ослабить защиту кабеля, а взять B на линию насоса — получить ложные срабатывания при каждом запуске.

• B — освещение и линии без пусковых токов
• C — большинство розеточных групп и бытовая техника
• D — насосы, компрессоры, станки с тяжёлым пуском

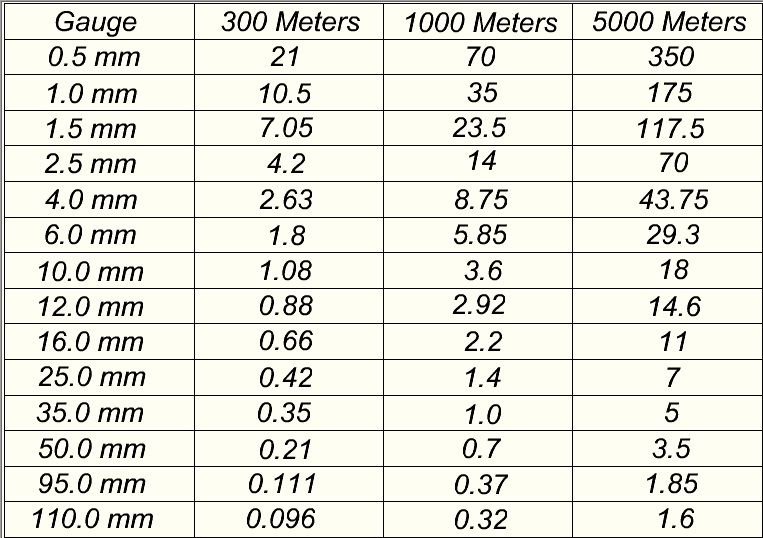

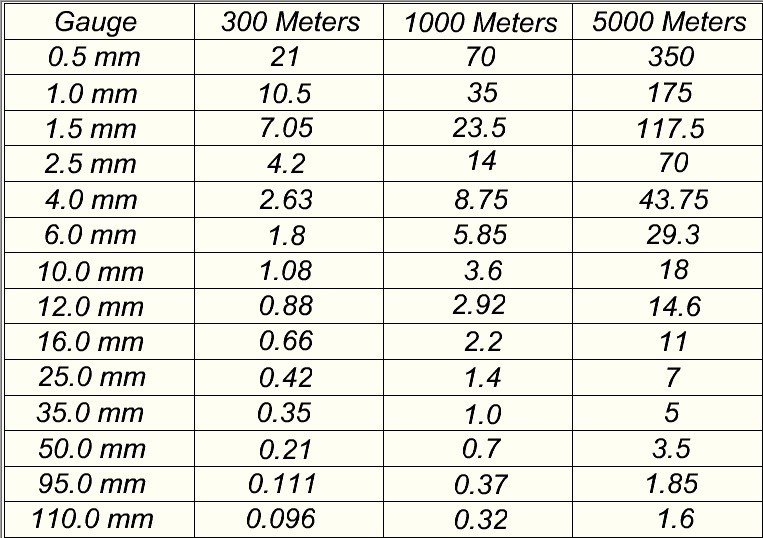

Связка сечения кабеля и номинала автомата

Главное правило подбора номинала звучит жёстко: автомат защищает не прибор, а кабель. Если автомат пропустит ток, который кабель уже не держит, изоляция начнёт греться, плавиться и в худшем сценарии — гореть в стене. Поэтому отправная точка всегда одна: какое сечение проложено в группе, и какой ток оно выдерживает в длительном режиме.

Дальше логика простая: смотрим длительно допустимый ток для конкретного сечения меди, выбираем ближайший номинал автомата снизу или равный, и только потом сверяемся с реальной нагрузкой группы. Если прибор требует больше, чем держит кабель, — менять надо кабель, а не ставить автомат пожирнее. Эта подмена и есть самая дорогая ошибка частников.

Почему отталкиваемся от кабеля

Кабель — самый дорогой и самый недоступный элемент проводки: он замурован в стене, в штробе или в гофре под потолком. Автомат в щите меняется за пять минут, кабель — только со вскрытием отделки. Значит, защищать надо именно его, и номинал автомата подбирается так, чтобы он сработал раньше, чем жила перегреется.

Когда мастер ставит на тонкий кабель автомат с запасом «чтобы не выбивало», он фактически снимает защиту. Перегруз идёт часами, изоляция стареет, в распаечных коробках появляется характерный запах горелого пластика. Это и есть слабая позиция заказчика: автомат на месте, а защиты нет.

Типовые пары для меди

Для бытовой проводки в частном доме сложились устойчивые пары сечения и номинала, от которых отталкиваются практики. Это не догма, а рабочий ориентир: при коротких линиях и нормальных условиях прокладки он закрывает большинство задач — от группы освещения до ввода в дом.

Под конкретные потребители пары читаются так: освещение — медь 1,5 мм² и автомат 10 А, розеточные группы — 2,5 мм² и 16 А, варочная панель или скважинный насос с серьёзным пуском — 4 мм² и 20–25 А, ввод и питание щита — 6 мм² под 32–40 А. Если линия длинная или идёт в утеплителе, сечение берут с запасом, а номинал — нет.

• Освещение: медь 1,5 мм² — автомат 10 А
• Розеточные группы комнат: 2,5 мм² — 16 А
• Варочная панель, бойлер, насос: 4 мм² — 20–25 А
• Ввод в дом и питание щита: 6 мм² — 32–40 А

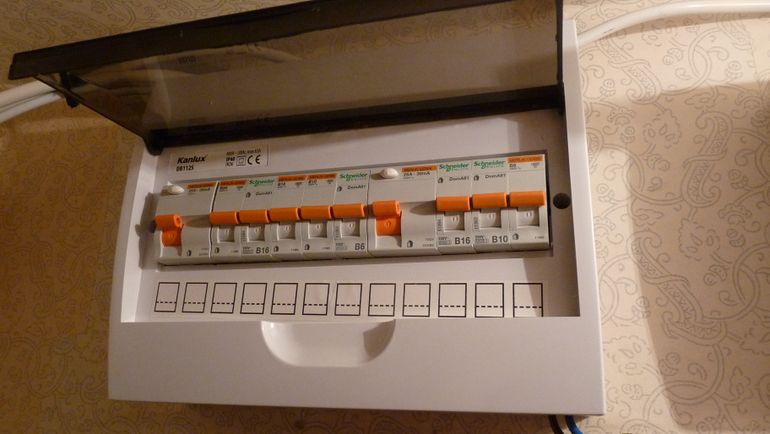

Номиналы по группам потребителей

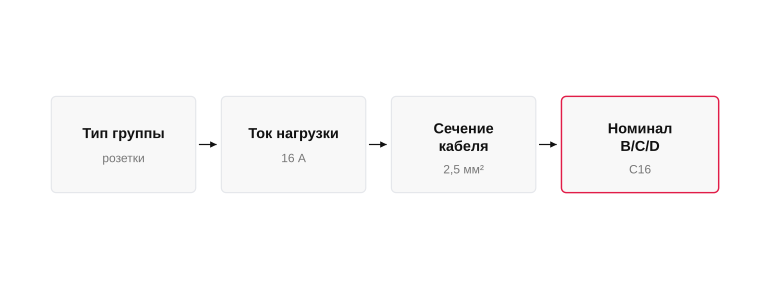

Дальше — конкретика по группам. Номинал автомата определяет не аппетит прибора, а кабель, который этот автомат должен защитить, и характер нагрузки в группе. Поэтому логика всегда одна: тип группы, расчётный ток, сечение проводника и только потом цифра на корпусе автомата с буквой B, C или D.

Ниже — типовые связки, которые встречаются в большинстве частных домов. Это не догма, а рабочая практика: если ваш проект отличается по длине линий, мощности приборов или схеме ввода, цифры сдвигаются, но логика подбора остаётся прежней.

Освещение и розеточные группы

На освещение обычно ставят автомат 10 А с характеристикой B на кабеле 1,5 мм² по меди. Лампы — нагрузка лёгкая, пусковых бросков почти нет, поэтому характеристика B с быстрым срабатыванием здесь работает на пользу: при коротком замыкании в люстре или светильнике автомат отключится раньше, чем успеет прогреться изоляция.

Розеточные группы в комнатах рассчитывают под кабель 2,5 мм² и автомат 16 А с характеристикой C. Этого хватает на пылесос, утюг, мелкую бытовую технику и зарядки. Под отдельные сильные потребители — стиральную машину, посудомойку, бойлер — выводят свою линию тем же сечением и тем же номиналом, но без соседей по группе, чтобы один прибор не подсаживал всю розеточную ветку.

• Освещение: кабель 1,5 мм², автомат 10 А, характеристика B
• Розетки комнат: кабель 2,5 мм², автомат 16 А, характеристика C
• Стиральная машина, посудомойка, бойлер: отдельная линия 2,5 мм² и автомат 16 А C
• Санузел и кухня: розеточные группы выносят отдельно от комнатных

Мощные потребители и ввод

Варочную панель и электродуховку, как правило, подключают кабелем 6 мм² и автоматом 32 А с характеристикой C; если панель индукционная и мощная, под неё ведут отдельную линию, не объединяя с духовкой. Скважинный насос — типичный случай для характеристики D: у него заметный пусковой ток, и автомат C того же номинала может отключаться при каждом запуске. Здесь обычно ставят 10–16 А D на кабеле 2,5 мм², отталкиваясь от паспортной мощности насоса и длины линии.

Вводной автомат подбирают по выделенной мощности и сечению ввода, а не «с запасом побольше». Если сетевая компания выделила 15 кВт по трёхфазному вводу, ток на каждую фазу — около 23 А, и ввод закрывают трёхполюсным автоматом примерно на 25 А характеристики C; при однофазном вводе на те же 15 кВт ток уже под 68 А, и номинал, и сечение кабеля будут совсем другими. Групповые автоматы внутри щита в любом случае ставят меньшего номинала, чем вводной, чтобы при аварии срабатывал именно групповой. Это и есть селективность: ближний к проблеме автомат должен отключиться первым, иначе из-за короткого замыкания в одной розетке обесточится весь дом.

• Варочная панель и духовка: кабель 6 мм², автомат 32 А C, отдельная линия
• Скважинный насос: кабель 2,5 мм², автомат 10–16 А D под пусковой ток
• Электрокотёл: отдельная линия, сечение и номинал по паспортной мощности
• Вводной автомат: подбирают по выделенной мощности и сечению ввода, не «с запасом»
• Групповые автоматы — всегда меньшего номинала, чем вводной

Частые ошибки при подборе номиналов

Большая часть проблем с домашней электрикой растёт не из плохих автоматов, а из ошибок при их подборе. Владелец дома смотрит на бирку чайника, прикидывает мощность, идёт в магазин и берёт первый попавшийся модуль — а потом удивляется, почему кабель плавится, а автомат молчит. Ошибки здесь повторяются из дома в дом, и они хорошо узнаваемы.

Ниже — пять типовых промахов, которые встречаются чаще всего. По каждому важно понимать не только формулировку, но и логику: что именно ломается в защите, когда номинал подобран не так.

• Автомат с током больше, чем допускает сечение кабеля
• Подбор номинала по мощности конкретного прибора, а не по кабелю линии
• Путаница между характеристиками B, C и D
• Вводной автомат равен или меньше группового
• Покупка безымянных копий вместо узнаваемых брендов, например ABB, Schneider Electric, Legrand, IEK или EKF

Ошибки по номиналу и сечению

Самая дорогая ошибка — автомат с током больше, чем выдерживает кабель. Классика: на розеточной группе кабель 2,5 мм², а в щите стоит автомат на 25 или 32 А, потому что «так мощнее». При длительной перегрузке такой автомат не отключится, а изоляция кабеля будет греться годами, пока не даст пробой или возгорание в стене. Защищать нужно кабель, а не прибор: номинал берётся от сечения линии, а уже потом проверяется, хватает ли его для нагрузки.

Вторая ошибка из той же логики — подбор «по чайнику». Видят на варочной панели 7 кВт и ставят автомат 32 А, не глядя на то, каким кабелем эта линия выполнена. Если кабель 4 мм², такой номинал ещё допустим, если 2,5 мм² — это уже мина. Решение должно опираться на пару «сечение ↔ ток»: 1,5 мм² — до 10 А на освещение, 2,5 мм² — до 16 А на розетки, 4 мм² — до 25 А, 6 мм² — до 32 А для ввода и мощных линий.

Ошибки по характеристике и селективности

Третья частая ошибка — путаница между характеристиками B, C и D. На розеточные и осветительные группы ставят D «чтобы не выбивало», и при коротком замыкании автомат срабатывает с заметной задержкой — кабель успевает прогреться. На скважинный насос или мощный мотор, наоборот, ставят B и потом ловят ложные отключения при каждом пуске. Для освещения и бытовых розеток рабочая характеристика — B или C, для линий с пусковыми токами (насос, компрессор холодильника отдельной линией) — C, реже D.

Четвёртая ошибка — вводной автомат равен или меньше группового. В таком щите при коротком замыкании на одной линии выбивает не её, а весь дом, и искать причину придётся в темноте. Вводной всегда должен быть на ступень выше самого мощного группового — это и есть базовая селективность. И отдельно про экономию: безымянные копии за треть цены — это лотерея с уставкой расцепителя. Берите узнаваемые серии, например ABB SH/S200, Schneider Acti9, Legrand TX³, IEK или EKF — у них хотя бы предсказуемо ведёт себя тепловой и электромагнитный расцепитель.

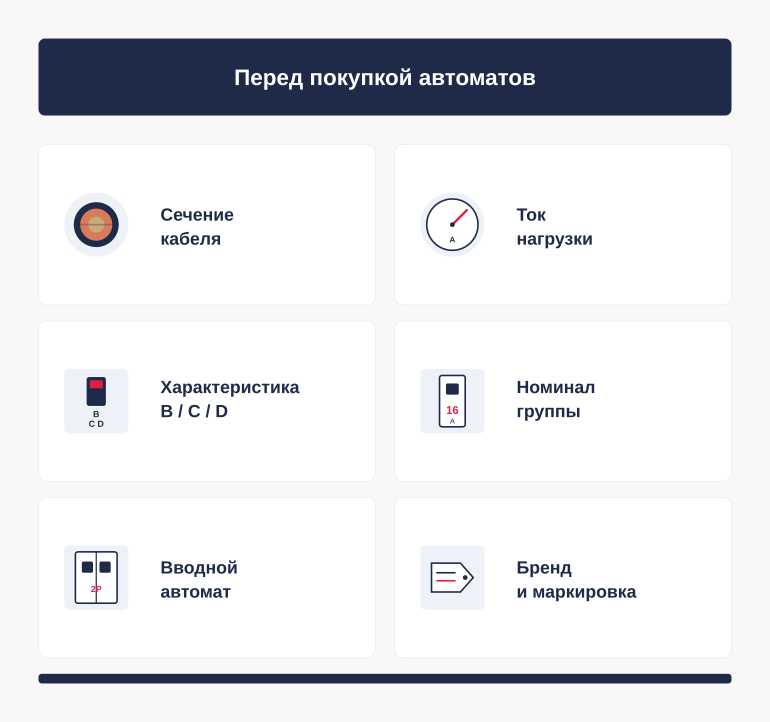

Чек-лист самопроверки перед покупкой

Перед походом в магазин или разговором с электриком стоит свести все вводные в короткий список. Это снимает спор о том, что ставить, и переводит выбор из эмоций в проверяемые цифры: сечение, ток, характеристика, номинал.

Что проверить по проводке

Сначала фиксируем кабель, а не желаемую мощность. Если по группе уже проложен провод, его сечение задаёт верхнюю границу номинала — автомат подбирается под кабель, а не наоборот. Под каждую группу выпишите материал жилы (обычно медь), сечение в мм² и тип потребителей: свет, бытовые розетки, кухня, мощный прибор.

• Материал жилы: медь или алюминий
• Сечение по каждой группе: например, 1,5 / 2,5 / 4 / 6 мм²
• Длина линии и способ прокладки (в стене, в гофре, в кабель-канале)
• Состав группы: освещение, розетки, варочная панель, скважинный насос, бойлер
• Расчётный ток нагрузки по самым тяжёлым потребителям группы

Что проверить по самим автоматам

Дальше сверяем сам аппарат. Здесь важна не цена и не цвет корпуса, а четыре параметра: номинал в амперах, характеристика срабатывания, отключающая способность и согласование с вводным автоматом. Берите изделия известных производителей с читаемой маркировкой, например ABB, Schneider Electric, Legrand или IEK, и не смешивайте в одном щите случайные бренды без понятной маркировки.

• Номинал в амперах соответствует сечению кабеля группы
• Характеристика: B для освещения, C для розеток и большинства бытовых групп, D — только под обоснованные пусковые токи
• Отключающая способность не ниже 4,5 кА для квартирных условий и 6 кА для частного дома
• Номинал вводного автомата выше любого группового — обычно на ступень-две
• Однополюсный или двухполюсный — по проекту и характеру линии
• Читаемая маркировка, оригинальная упаковка, известный бренд
