Электрика на участке: какие линии и выводы стоит предусмотреть до благоустройства

Почему электрику планируют до благоустройства, а не после

Электрика на участке — это не отдельный этап, который можно отложить до момента, когда дорожки уже выложены, газон засеян, а вдоль забора высажена живая изгородь. Кабели идут под землёй, и любая ошибка в порядке работ оборачивается тем, что красивый, только что обустроенный участок приходится снова вскрывать: разбирать тротуарную плитку, выкапывать пионы, резать рулонный газон. Поэтому черновая схема линий и выводов должна появляться одновременно с планом благоустройства, а не после него.

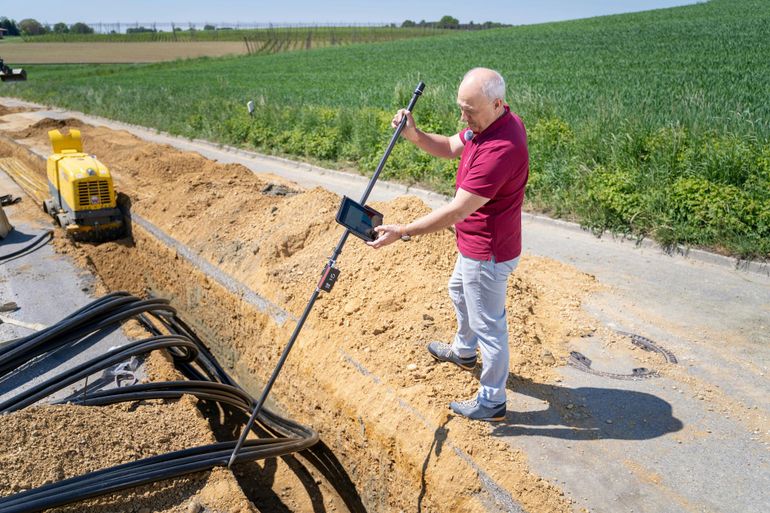

Логика здесь простая: пока на участке стоит техника, грунт открыт и видны будущие контуры дорожек, площадок и клумб, проложить траншею под кабель стоит дёшево и быстро. Достаточно одного прохода экскаватора или пары дней ручной работы — и линии уходят под землю до того, как сверху ляжет песок, щебень и плитка. Если же про вывод вспомнили после мощения, цена ошибки складывается из демонтажа покрытия, новой подсыпки, повторной укладки и потерянного материала, который редко удаётся вернуть в исходный вид.

Поэтому к моменту, когда подрядчик по благоустройству выходит на участок, у владельца уже должно быть понимание: где будут фонари, где розетка у мангала, куда идёт питание насоса, ворот и теплицы. Не марки кабелей и не схема щита — это задача электрика, — а именно карта точек потребления, привязанная к плану участка. Без такой карты благоустройство почти гарантированно придётся переделывать частями.

• Вскрытие свежеуложенной тротуарной плитки ради прохода кабеля под дорожкой
• Пересадка взрослых кустов и многолетников, под которыми оказалась нужная линия
• Разрыв рулонного или посеянного газона траншеей с последующим восстановлением
• Прокладка кабеля поверху — в гофре по забору или в коробах вдоль отмостки, что выглядит кустарно
• Удлинители через весь участок к мангалу, теплице или насосу как постоянное решение

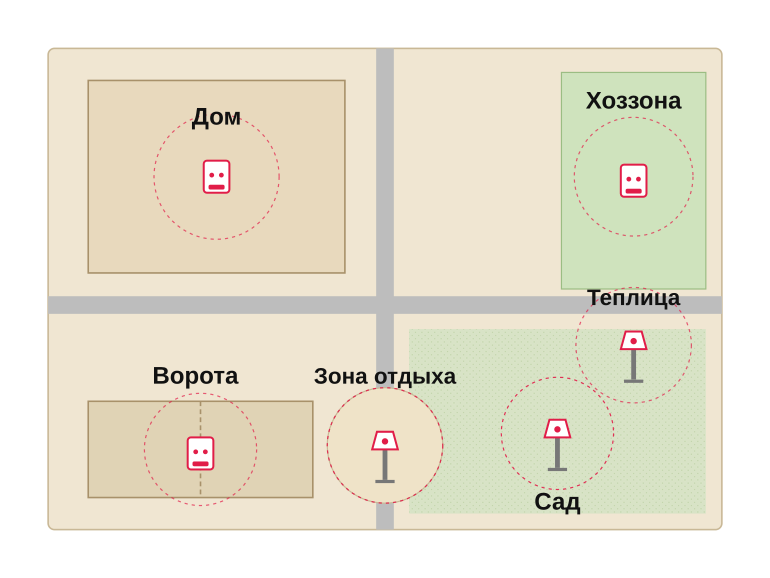

Как разделить участок на зоны потребителей электричества

Черновая схема электрики на участке рождается не из техники, а из сценариев жизни. Сначала ответьте, как вы будете пользоваться двором: где вечером гуляете с собакой, где встречаете гостей, где паркуете машину, где включаете триммер. Каждый такой сценарий — это будущая точка питания, и удобнее разложить их по зонам, чем держать в голове хаотичный список.

Зонирование помогает увидеть участок целиком и понять, какие линии пойдут вдоль одной траншеи, а какие развести по разным сторонам дома. Например, дорожка к бане и подсветка живой изгороди обычно идут параллельно, а ввод на скважину и питание ворот разводятся в противоположные стороны от щита. Без такой карты электрик будет тянуть кабель туда, куда покажет хозяин в моменте, и часть выводов окажется не там, где нужно.

Удобно делить участок на две группы: зоны постоянного потребления, где техника работает регулярно и требует стабильного питания, и зоны эпизодических подключений, где розетка нужна время от времени. Эта разбивка помогает не путать капитальные линии с уличными розетками для бытовых нужд и сразу понимать, где экономить нельзя.

Зоны постоянного потребления

К постоянным потребителям относится всё, что работает ежедневно или включается автоматически: дом, скважинный или колодезный насос, привод откатных или распашных ворот, уличное освещение основных проходов, система автополива, котельная или насосная в отдельной постройке. Эти линии формируют каркас будущей электросхемы участка и идут от щита кратчайшим понятным маршрутом.

Важно зафиксировать такие выводы заранее, потому что они почти всегда требуют отдельных кабельных трасс в гофре или трубе, а часто — и отдельных автоматов в щите. Например, насос скважины обычно тянут одной линией от дома до кессона, привод ворот — другой, к стойке у въезда, а садовое освещение — третьей, по периметру дорожек. Если эти линии не разведены до благоустройства, после укладки плитки и газона придётся либо штробить покрытие, либо вести кабель по воздуху.

К постоянным зонам стоит относить и места, где техника включается не каждый день, но без неё функция зоны теряется: ввод в теплицу для подогрева и подсветки рассады, питание септика с принудительной откачкой, розетка у ворот для подзарядки аккумулятора привода. Логика простая: если без электричества зона перестаёт нормально работать, линию закладываем как капитальную.

• Дом и пристройки (баня, гостевой домик)
• Скважина или колодец с насосом
• Привод ворот и калитки
• Освещение основных дорожек и въезда
• Теплица с подогревом или подсветкой
• Септик с принудительной откачкой
• Система автополива с контроллером

Зоны эпизодических подключений

Эпизодические потребители — это места, где розетка нужна не каждый день, но без неё неудобно: зона мангала и летней кухни, площадка у бассейна, уголок для триммера и газонокосилки возле хоззоны, розетка в беседке для чайника и гирлянды, точка у грядок для подключения насоса бочки или измельчителя веток. Такие выводы редко планируют заранее, и именно их потом тянут удлинителями через весь двор.

Эпизодические розетки удобно собирать в небольшие узлы: одна влагозащищённая коробка, например серии IP54 или IP65, обслуживает сразу несколько сценариев в радиусе двух-трёх метров. Розетка у мангала закроет и подсветку зоны отдыха, и блендер для маринада, и музыкальную колонку. Розетка у теплицы — и обогреватель рассады весной, и насос для полива из бочки летом.

При планировании этих зон думайте не о технике, а о привычках: где вы стоите с инструментом, куда тянется шланг, где собирается семья вечером. Чем точнее вы опишете сценарий, тем меньше будет вынужденных удлинителей по газону — а они и есть главный признак того, что зонирование не продумали до благоустройства.

• Зона мангала и летней кухни
• Беседка или терраса
• Площадка у бассейна или купели
• Хоззона для садовой техники
• Точка у грядок и компостника
• Гостевая парковка для пылесоса или зарядки

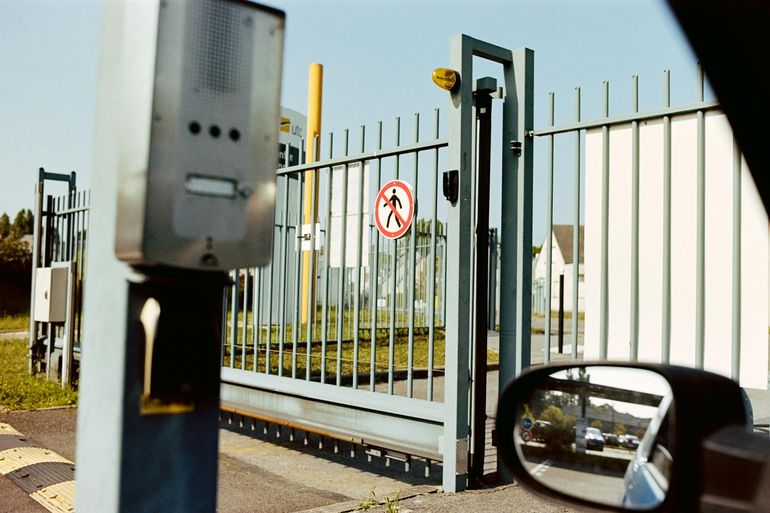

Какие выводы стоит предусмотреть у дома и въезда

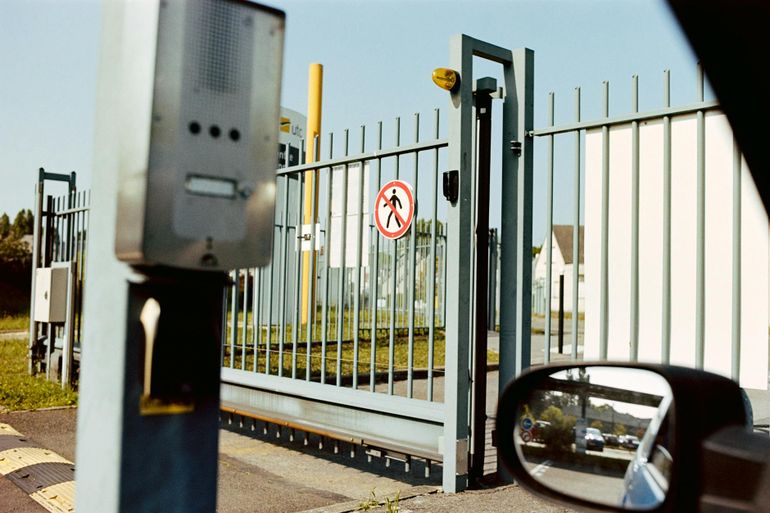

Въездная группа — это самый плотный по электрике узел на участке. На небольшом пятачке у ворот и калитки сходятся сразу несколько потребителей: привод ворот, фонарь над калиткой, домофон с вызывной панелью, подсветка номера дома, иногда камера видеонаблюдения. Если не разложить эти выводы заранее, кабель в итоге придётся тянуть поверху по забору или штробить уже готовую отмостку и подъезд.

Главная сложность в том, что въезд почти всегда мостят: брусчатка, плитка, бетон или асфальт. После того как уложено основание из щебня и песка, а сверху — финишное покрытие, провести новую линию под подъездом становится дорого и грязно. Поэтому гофру с запасом и закладные трубы под кабель кладут до того, как заходит техника с виброплитой, — и обязательно с выводом на обе стороны проезда.

Отдельный момент — крыльцо и фасад дома. Розетка у входной двери нужна не для красоты: к ней подключают пылесос для машины, гирлянду, обогреватель уличного коврика зимой, садовый инструмент. Подсветка фасада, ступеней и навеса тоже требует кабеля в стене или под отмосткой, и эти линии удобнее закладывать одновременно с черновой отделкой, а не вскрывать штукатурку через год.

• Привод откатных или распашных ворот с резервной линией для фотоэлементов и сигнальной лампы
• Фонарь над калиткой и второй светильник со стороны двора
• Домофон с вызывной панелью и питанием замка калитки
• Подсветка номера дома или адресной таблички
• Розетка у крыльца под влагозащищённой крышкой, например IP44 или IP54
• Подсветка фасада, ступеней и козырька над входом
• Закладная труба под проездом для запасной линии или будущей камеры

Электрика для сада, огорода и полива

Сад и огород на первый взгляд кажутся зонами, где электричество почти не нужно: ну фонарь у дорожки, ну розетка где-то в теплице. На практике именно здесь чаще всего вскрывают уже благоустроенный участок, потому что насос, капельный полив, подсветка яблонь и розетка для садового пылесоса не были учтены на этапе планирования.

Особенность садовой зоны в том, что почти все её линии проходят ровно под тем, что вы потом будете беречь: под грядками, газоном, приствольными кругами плодовых деревьев и кустарников. Стоит посадить колоновидную яблоню или малинник, и любой последующий кабель вы будете тянуть либо в обход, либо через корни. Поэтому черновую разводку питания к насосу, теплице и точкам подсветки закладывают до того, как формируется план посадок.

Удобно сразу разделить садовые потребители на постоянные (насос скважины, контроллер автополива, теплица) и сезонно-декоративные (подсветка деревьев, садовые розетки для триммера или измельчителя). Первые требуют отдельной линии и стабильного питания, вторые — выводов в характерных точках, которые легко предусмотреть на плане участка.

• Питание насоса скважины или колодца
• Вывод для контроллера автополива и клапанов
• Розетка в теплице и подогрев грядок
• Подсветка плодовых деревьев и кустарников
• Садовая розетка у грядок для триммера и пылесоса

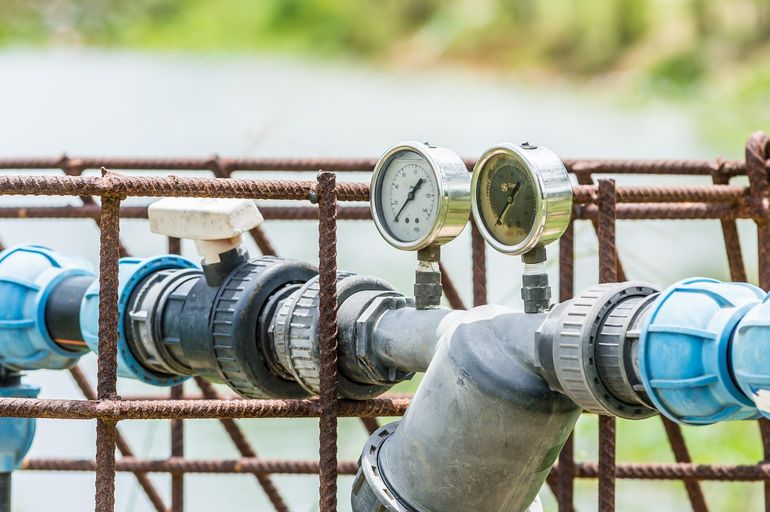

Насос и автополив

Питание насоса скважины или колодца — это отдельная линия, которую тянут от щита к кессону или к месту установки насосной станции. Если её не заложить до отсыпки и мощения, кабель потом приходится вести по воздуху или вскрывать готовое покрытие у самого ввода в дом.

Автополив устроен ещё чувствительнее к планированию: контроллер обычно ставят в сухом месте (в доме, гараже или хозблоке), а клапаны и магистрали уходят под газон и грядки. Линия низковольтного управления и силовой вывод 220 В для самого контроллера должны быть в схеме до того, как раскатан рулонный газон или сформированы грядки, например короба из доски или оцинкованные грядки высотой 20–30 см.

Полезно сразу предусмотреть розетку у источника воды: для дренажного насоса при обслуживании скважины, для зарядки аккумуляторного опрыскивателя, для подключения фильтра тонкой очистки. Одна такая розетка в уличном корпусе с крышкой избавляет от десятков метров удлинителя через весь участок.

• Силовая линия к насосу скважины или станции
• Питание 220 В для контроллера автополива
• Слаботочная разводка к клапанам полива
• Уличная розетка у кессона для обслуживания

Теплица и подсветка растений

Теплица почти всегда требует электричества, даже если вы не планируете досветку. Подогрев грунта весной, циркуляционный вентилятор летом, форточные приводы, простая лампа для вечерних работ — всё это уже минимум одна силовая линия с защитой и парой влагозащищённых розеток внутри. Кабель к теплице удобнее проложить в земле до того, как вокруг неё уложен тротуарный камень или гравийная отсыпка.

Подсветка плодовых деревьев и кустарников — отдельная история. Прожекторы на яблоне, гирлянда на туе у входа, точечные светильники в приствольных кругах требуют выводов в конкретных точках сада. Если их не предусмотреть, через два-три года корневая система разрастётся и любая траншея под кабель будет означать повреждение корней.

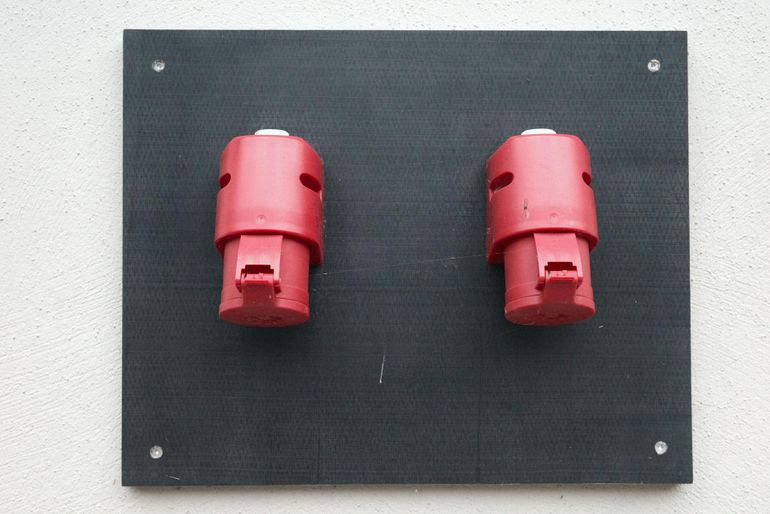

Для грядок и зоны огорода имеет смысл оставить хотя бы одну уличную розетку в антивандальном корпусе, например серий Schneider Mureva или ABB на DIN-стойке. К ней удобно подключать измельчитель веток, аккумуляторную косилку, садовый пылесос осенью — без протягивания удлинителя от дома через весь газон.

• Силовая линия к теплице с защитой от влаги
• Розетки внутри теплицы для досветки и вентиляции
• Выводы под прожекторы у плодовых деревьев
• Розетка у грядок для садовой техники

Освещение дорожек, зоны отдыха и хоззоны

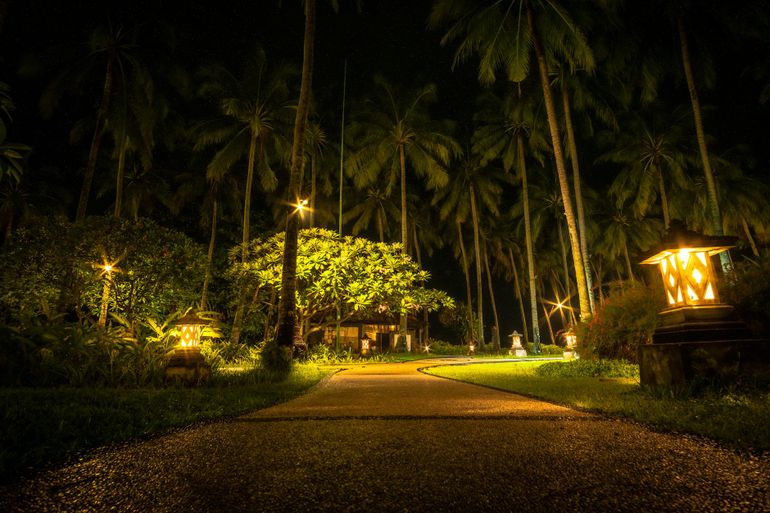

Освещение участка — это та часть электрики, которую почти всегда планируют последней, а жалеют об этом первыми. Подсветка дорожек, террасы, мангальной зоны и хозблока завязана не только на сценарий вечернего использования сада, но и на конкретные слои благоустройства: песчаную подушку под плитку, отсыпку, газон, посадки вдоль забора. Если кабель не уложен до того, как зайдёт техника с тротуарной плиткой или рулонным газоном, любая будущая линия превращается в локальную стройку с разбором покрытия.

Поэтому на стадии проекта благоустройства имеет смысл пройти по участку с планом в руках и отметить, где вечером должен быть свет и где будут стоять светильники или розетки. Речь не про выбор моделей фонарей, а про то, чтобы из дома или щита в нужные точки уже выходили кабельные концы в гофре, с запасом по длине и понятной привязкой к ориентирам — углу террасы, столбу перголы, краю дорожки. Дальше можно годами менять светильники, не трогая землю.

Удобно сразу разложить освещение на смысловые зоны: каждая работает по своему сценарию, включается отдельной группой и требует своих выводов. Это помогает не забыть ни одну точку и не свести всё к единственной линии «свет в саду», которой потом не хватит ни по управлению, ни по нагрузке.

• Дорожки от калитки и парковки к крыльцу — линия вдоль будущей трассы укладки, выводы у каждого светильника, например через каждые 3–5 метров
• Терраса, крыльцо, навес — выводы под бра, потолочные светильники и розетку для гирлянды или торшера
• Мангальная зона и беседка — отдельная линия со светом и силовой розеткой, например под электрогриль или чайник
• Хозблок, сарай, дровник — ввод на внутренний свет и розетку, плюс наружный фонарь над дверью
• Подсветка деревьев, кустов, водоёма — выводы в зонах будущих посадок, до того как высажены растения
• Дальний угол участка, компостник, теплица — резервная линия со светом и розеткой, чтобы вечером не работать с фонариком

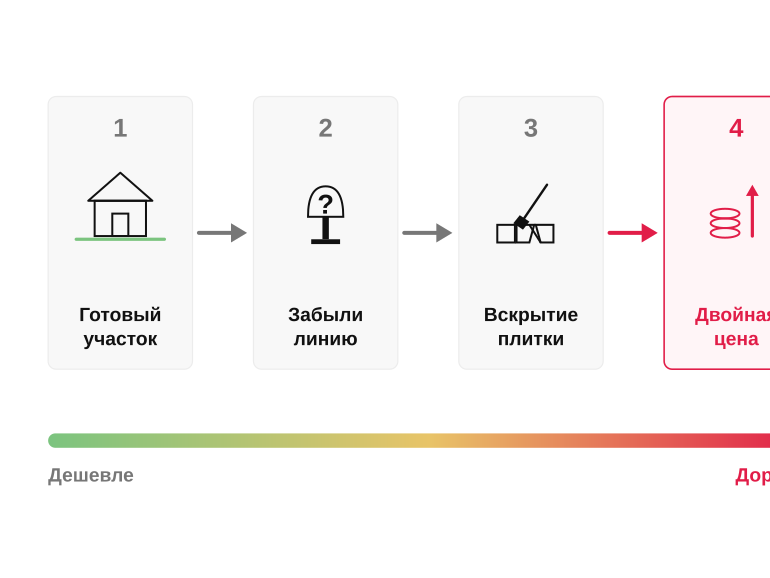

Что происходит, если отложить электрику на потом

Самая обидная история на участке выглядит так: мощение уложено, газон зазеленел, вдоль дорожек подросли можжевельники, и вдруг выясняется, что к фонарю у калитки забыли подвести кабель, а к насосу в скважине идёт времянка по земле. Любое решение в этот момент становится дорогим: либо вскрывать готовое благоустройство, либо мириться с проводами по фасаду и удлинителями через весь двор.

Цена ошибки складывается не только из новой траншеи. Снять и аккуратно уложить обратно тротуарную плитку почти никогда не получается без потерь: часть элементов колется, подсыпка проседает, шов потом отличается по цвету. Газон после вскрытия восстанавливается сезон, а взрослый куст, например гортензию или тую, пересадить без последствий уже не выйдет — приходится либо жертвовать растением, либо вести кабель в обход с лишними метрами и муфтами.

Дальше начинается бытовая деградация участка: оранжевые удлинители тянутся от дома к мангалу и теплице, на заборе появляются скобы с проводом до фонаря, к воротам идёт кабель по верху столба. Всё это работает, но выглядит как стройка, которая никак не закончится, и каждый сезон что-то перетирается, отгорает или замыкает после дождя.

• Демонтаж и повторная укладка тротуарной плитки с боем части элементов
• Вскрытие газона траншеей и его восстановление в течение сезона
• Пересадка или потеря взрослых кустов и хвойных вдоль дорожек
• Кабели по фасаду, забору и столбам ворот вместо скрытой прокладки
• Постоянные удлинители к мангалу, теплице и насосу через весь участок
• Муфты и обходы в земле там, где должна была идти прямая линия

Типичные упущения владельцев при планировании

Большинство ошибок в дачной электрике связаны не с монтажом, а с тем, что владелец не подумал о выводе заранее. Пока участок выглядит как стройплощадка, кажется, что розетку или фонарь всегда можно добавить позже. Но «позже» наступает уже после мощения дорожек, посадки живой изгороди и укладки рулонного газона — и тогда любая добавочная линия превращается в локальную стройку с болгаркой по плитке и лопатой в цветнике.

Чтобы увидеть закономерность, полезно собрать самые частые промахи в один список и сверить с ним собственную схему. Почти всегда выясняется, что одна-две позиции забыты: где-то нет питания у мангальной зоны, где-то кабель идёт ровно через будущий розарий, где-то к воротам тянули времянку и так и оставили. На этапе плана каждый такой пункт решается одной строчкой в схеме и парой метров запасной трубы.

Ниже — таблица с типовыми упущениями и тем, как они выглядят на практике. Её удобно использовать как чек-лист: пройтись по своему плану благоустройства и убедиться, что для каждой строки есть осознанный ответ — либо вывод предусмотрен, либо вы сознательно от него отказались.

• Забыли розетку у мангальной или летней кухонной зоны
• Не вывели питание к воротам и калитке для привода и домофона
• Не заложили резервную ПНД-трубу под будущей дорожкой или въездом
• Повели кабель по прямой через место будущего цветника или живой изгороди
• Не предусмотрели линию к скважине, септику или дренажному насосу
• Сделали один общий контур освещения без деления на зоны
• Не оставили запас по числу линий в щите для будущих построек
• Забыли про розетку в теплице, сарае или у компостной площадки
• Не отметили трассы кабелей на плане — через год никто не помнит, где они лежат

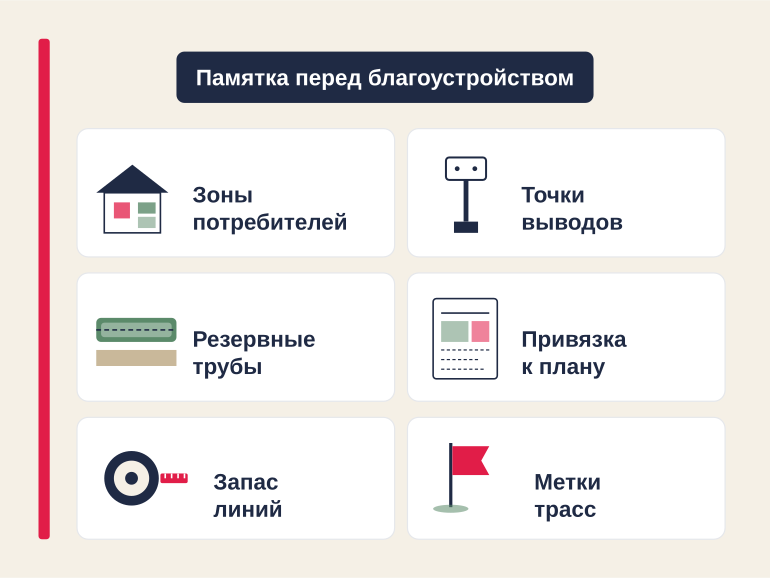

Памятка владельцу: что зафиксировать до начала работ

Перед тем как на участок зайдёт техника с плиткой, грунтом и саженцами, имеет смысл сесть с планом участка и зафиксировать электрику на бумаге. Это не проект для электрика, а ваша личная шпаргалка: где будут потребители, куда пойдут трассы и какие выводы должны торчать из земли к моменту, когда подрядчик начнёт мостить дорожки и формировать газон.

Чем подробнее этот документ, тем меньше шансов, что через год придётся пилить свежую отмостку ради кабеля к фонарю или тянуть удлинитель через клумбу к насосу. Удобно собрать памятку как набор коротких пунктов с привязкой к плану благоустройства, а не как сплошной текст: по такому списку легко проверять подрядчиков и не упускать мелочи на встречах.

Ниже — каркас того, что стоит зафиксировать письменно и согласовать со всеми, кто работает на участке: ландшафтником, электриком, бригадой по мощению и тем, кто ставит ворота и забор. Эта же памятка пригодится через несколько лет, когда вы захотите добавить новую розетку или светильник и попробуете вспомнить, где именно проходят трассы.

• План участка с обозначенными зонами потребителей: дом, въезд, хоззона, сад, огород, зона отдыха.
• Точки выводов с привязкой к будущим объектам: фонарь у калитки, розетка у мангала, питание насоса скважины, привод ворот, розетка в теплице.
• Трассы кабелей с отметкой пересечений с дорожками, отмосткой и парковкой.
• Резервные трубы (например, ПНД или гофра в ПНД) под всеми твёрдыми покрытиями, даже если линия пока не нужна.
• Запас по количеству линий и длине кабеля: минимум один свободный вывод в каждой зоне и петля 1–1,5 метра у каждой точки.
• Глубина заложения и метки трасс на плане, чтобы через год не копать вслепую под посадки и фундаменты малых форм.
• Привязка этапов: что должно быть сделано до мощения, до завоза грунта и до посадок, а что можно оставить на потом.
