Электрика в частном доме: из чего состоит система

Как устроена электрика дома: общая схема

Электросистему частного дома удобно представлять как цепочку блоков, через которые ток последовательно проходит от линии сетевой организации до конкретной розетки или светильника. Каждый блок отвечает за свою задачу: подвести напряжение, посчитать расход, отключить линию при аварии, развести ток по группам потребителей и обеспечить безопасный путь для тока утечки. Отказ любого звена в этой цепочке либо обесточивает часть дома, либо создаёт риск пожара или удара током.

Дальше в статье узлы разбираются по порядку движения тока, но сначала имеет смысл увидеть всю карту целиком и закрепить базовые термины, которые встретятся в проекте и в разговоре с электриком.

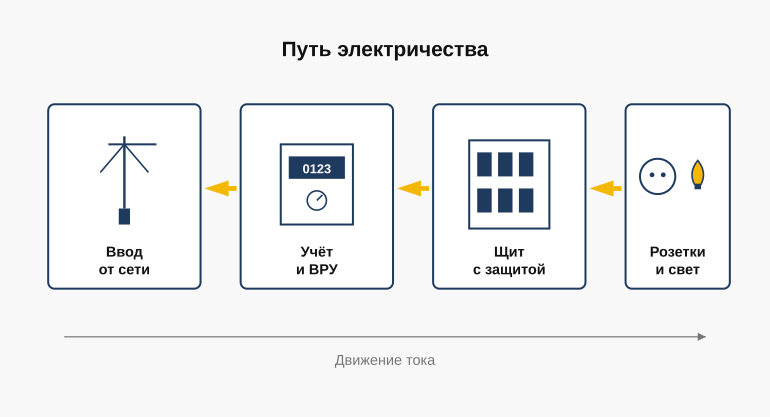

Путь тока от сети до прибора

Точка отсчёта — воздушная или подземная линия сетевой организации, от которой к дому идёт ввод. Чаще всего это самонесущий изолированный провод (СИП), приходящий на опору и фасад. Дальше ток попадает в узел учёта со счётчиком и вводным автоматом — этот участок принадлежит зоне ответственности сетевой компании, и подключение к ней выполняет именно она, а не владелец. После учёта линия заходит в вводно-распределительное устройство (ВРУ) — главный щит дома, где стоит общий автомат, устройство защитного отключения (УЗО, реагирует на утечку тока) и шина заземления.

Из главного щита ток расходится по группам: отдельные линии на розетки кухни, освещение комнат, бойлер, варочную панель, насосную станцию, уличные розетки. Каждая группа защищена своим автоматом, а влажные и уличные зоны — дополнительно УЗО или дифавтоматом (это автомат и УЗО в одном корпусе). Параллельно с фазой и нулём по дому идёт защитный проводник, связанный с контуром заземления — металлоконструкцией в грунте, которая принимает на себя ток утечки при пробое изоляции.

• Ввод от линии сетевой организации (обычно СИП)
• Узел учёта со счётчиком и вводным автоматом
• ВРУ — главный щит дома с общей защитой
• Распределительный щит с групповыми автоматами и УЗО
• Линии к розеткам, освещению и мощным потребителям
• Контур заземления и защитный проводник по дому

Зачем владельцу понимать схему

Владельцу не нужно уметь монтировать щит — силовые работы выполняет квалифицированный электрик, а подключение к сети согласовывает и делает сетевая организация. Но понимать логику системы полезно по трём причинам: грамотно сформулировать задачу проектировщику, читать готовый проект и однолинейную схему щита, разбираться, какой автомат выбил и почему не работает конкретная розетка. Без этой карты любое обсуждение электрики сводится к фразе «что-то не работает» — и владелец оказывается полностью зависим от добросовестности подрядчика.

Дополнительно понимание схемы помогает на этапе стройки: знать, где пройдёт трасса кабеля под штукатуркой, где стоит щит, куда выведен контур заземления и какие линии нужно заложить с запасом. Переделка скрытой проводки и перенос щита — самые дорогие ошибки в электрике, и почти все они возникают там, где владелец не видел общую картину до начала работ.

• Понятно говорить с электриком и проектировщиком
• Читать однолинейную схему щита
• Определять, какой автомат отвечает за какую линию
• Планировать трассы кабелей и расположение щита заранее
• Замечать опасные решения: отсутствие УЗО, общую землю и ноль, недостаточное сечение

Ввод в дом: от столба до счётчика

Электричество приходит в дом из распределительной сети: от трансформаторной подстанции по воздушной или подземной линии до ближайшей опоры, а оттуда — к вводному устройству и счётчику. Граница ответственности проходит по точке присоединения, которую фиксирует сетевая организация в акте: всё, что до этой точки, обслуживает сеть, всё, что после — владелец дома.

С 2020 года прибор учёта в большинстве случаев устанавливает и обслуживает сетевая организация, и счётчик чаще всего выносят на фасад или на опору. Сам ввод, его согласование и подключение выполняет сетевая компания или допущенный к работам электрик — самостоятельно лезть на опору или вскрывать пломбы нельзя.

Воздушный и подземный ввод

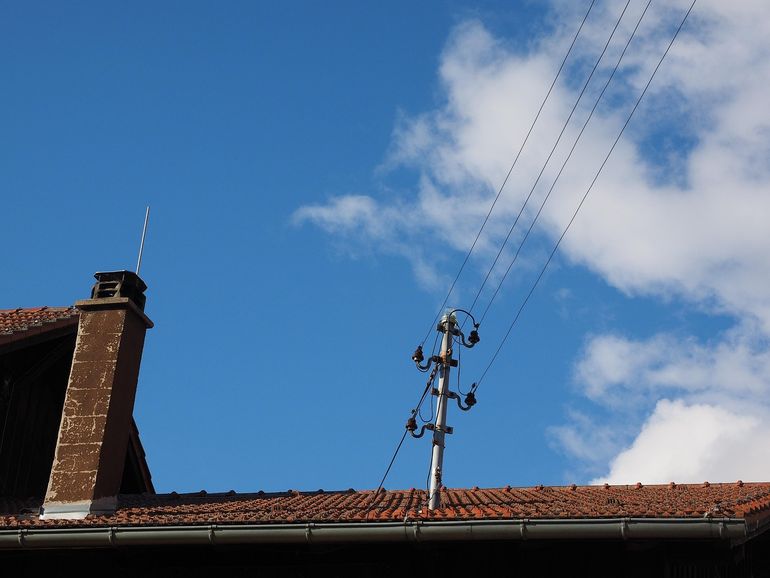

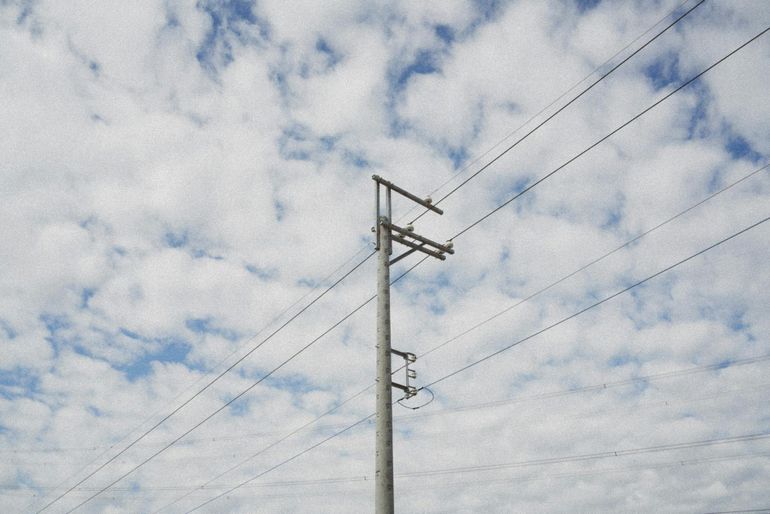

Воздушный ввод — это линия от опоры до фасада дома, протянутая по воздуху самонесущим проводом. Он дешевле, быстрее монтируется и легко обслуживается: повреждение видно глазом, а ремонт сводится к замене пролёта. Минусы тоже очевидны: провод подвержен ветровой и снеговой нагрузке, обледенению и падению веток.

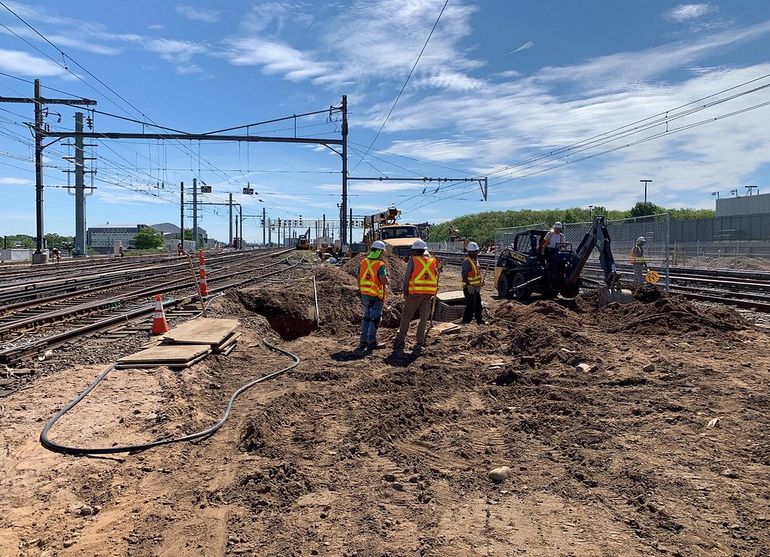

Подземный ввод прокладывают бронированным кабелем в траншее на глубине около 0,7 м, с песчаной подушкой и сигнальной лентой. Такой ввод не зависит от погоды и не портит вид участка, но обходится дороже, требует проекта трассы и согласования пересечений с другими коммуникациями, например водопроводом или газом.

• Воздушный ввод: дешевле, проще, повреждения видно сразу
• Подземный ввод: дороже, требует траншеи и согласования трассы
• Зона до счётчика — ответственность сетевой организации
• Зона после счётчика — ответственность владельца дома

СИП и вводной кабель

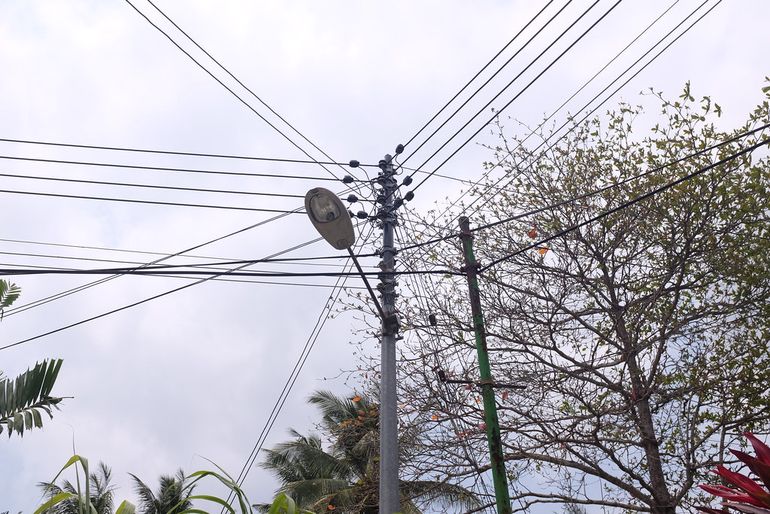

СИП — самонесущий изолированный провод, который используют для воздушных вводов вместо старых голых алюминиевых жил. Изоляция исключает короткое замыкание при схлёстывании проводов и касании веток, а сами скрученные жилы держат механическую нагрузку пролёта. Типичный бытовой ввод — СИП-4 сечением 2×16 мм² на однофазное подключение или 4×16 мм² на трёхфазное.

Сам СИП заводить внутрь дома нельзя: его изоляция не рассчитана на горение в помещении. На фасаде делают переход на вводной кабель с медными жилами и негорючей оболочкой, например ВВГнг-LS или его аналог, и уже им заходят на счётчик и вводной автомат. Этот переход обычно выполняют через гильзу или герметичный ввод, чтобы влага не шла по кабелю внутрь стены.

• СИП — для воздушной линии от опоры до фасада
• Вводной кабель (например, ВВГнг-LS) — для прохода через стену и разводки до щита
• Переход СИП → кабель выполняют на фасаде в герметичном соединении

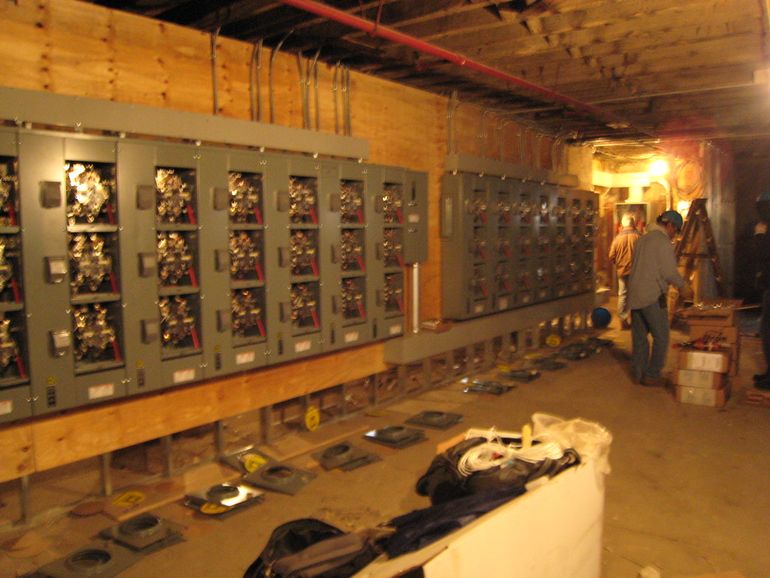

Учёт и вводное устройство: счётчик и ВРУ

После ввода кабель приходит в узел учёта — точку, где сетевая организация фиксирует, сколько электричества дом забирает из сети. Этот узел называют ВРУ — вводно-распределительное устройство, и формально именно он делит зону ответственности: всё до пломб принадлежит сети, всё после — владельцу дома. По действующим правилам прибор учёта чаще всего выносится на фасад дома или на опору ЛЭП, чтобы инспектор сетевой организации мог снять показания без доступа в дом.

Внутри ВРУ обычно стоят три ключевых элемента: счётчик, вводной автомат и иногда отдельный аппарат защиты от перенапряжений. Это не место для бытовых автоматов на розетки и свет — те уходят дальше, в основной щит внутри дома. Здесь решается одна задача: завести питание, измерить его и отсечь линию в случае аварии или ремонта.

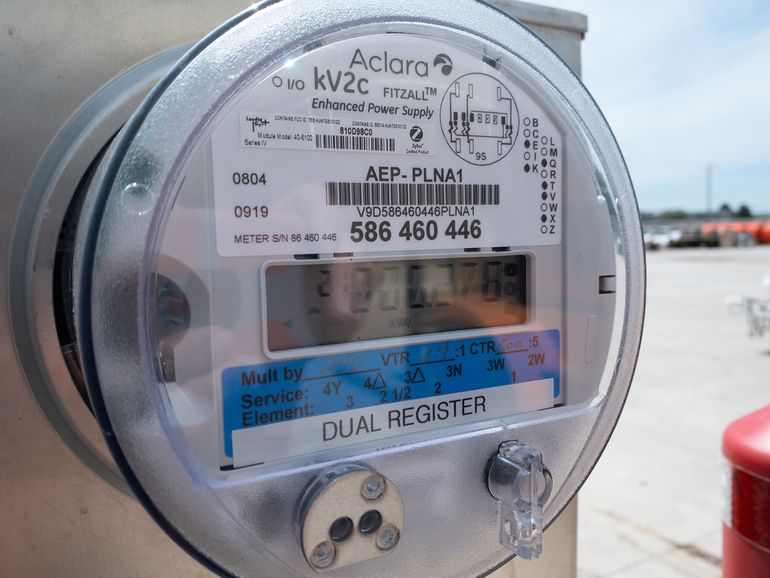

Счётчик и пломбы

Счётчик — это прибор учёта, который принадлежит сетевой организации и опломбирован ею. Срывать пломбы, переносить счётчик или менять его самостоятельно нельзя: это автоматически считается вмешательством в учёт со всеми санкциями, вплоть до перерасчёта по нормативу. Любые работы со счётчиком инициируются заявкой в сетевую компанию, а замену по сроку поверки сейчас в большинстве случаев выполняет сама сеть за свой счёт.

Современные счётчики чаще всего электронные и многотарифные, нередко с дистанционной передачей показаний — например, модели Меркурий, Энергомера или Нева. Владельцу важно знать только одно: где стоит прибор, какой у него заводской номер и до какой даты действует межповерочный интервал. Эти данные пригодятся при любом разговоре с сетевой организацией.

• Пломба госповерки на корпусе счётчика
• Пломба сетевой организации на клеммной крышке
• Пломба на вводном автомате до счётчика, если он есть

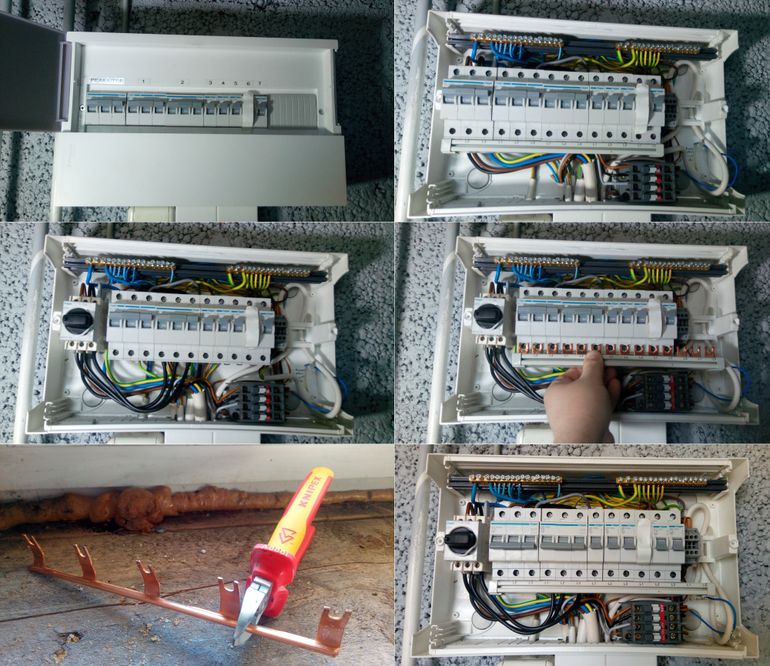

Вводной автомат и ВРУ

Вводной автомат — это главный выключатель всего дома. Его номинал согласуется с сетевой организацией и соответствует выделенной мощности: например, для типового подключения 15 кВт по однофазной схеме это автомат на 63–80 А, для трёхфазного ввода — обычно 25–32 А на фазу. Превышать этот номинал самовольно нельзя: автомат подобран под сечение СИП на вводе и под договорную мощность, и его замена на более мощный не увеличит лимит, а только создаст риск перегрева кабеля.

Сам бокс ВРУ обычно представляет собой пластиковый или металлический корпус со степенью защиты не ниже IP54, если он стоит на улице. Внутри размещены счётчик, вводной автомат и клеммы; иногда добавляется устройство защиты от импульсных перенапряжений (УЗИП) — например, типа Hakel или DEHN, особенно если ввод воздушный и дом стоит в зоне частых гроз. Дальше от ВРУ к основному щиту в доме уходит уже внутренний кабель — это и есть граница, после которой начинается зона ответственности владельца.

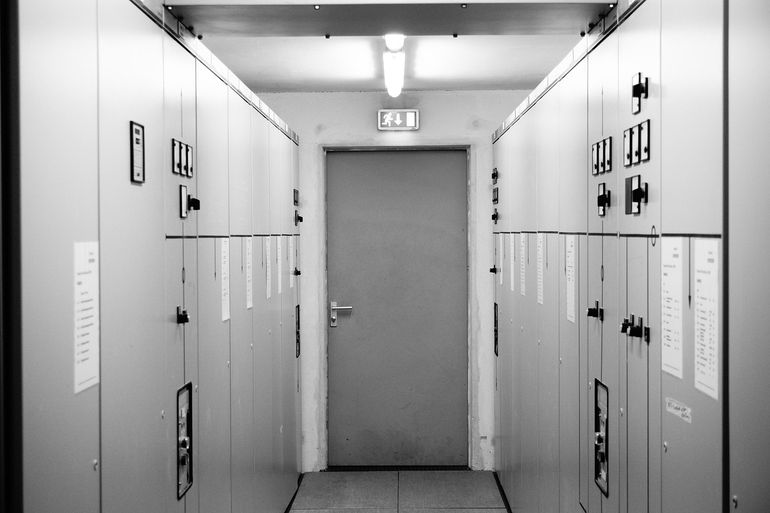

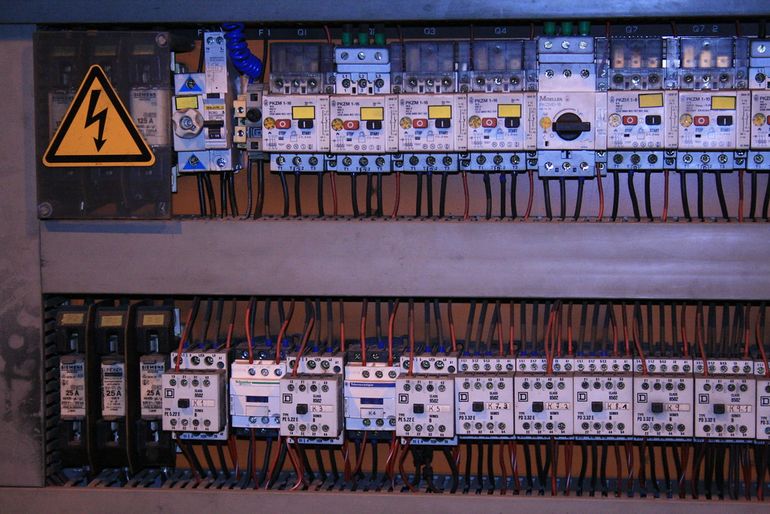

Распределительный щит: автоматы, УЗО и дифавтоматы

Распределительный щит — это узел, в котором ток после счётчика делится на отдельные линии и где стоит вся защита от перегрузки, короткого замыкания и утечки. По сути, щит превращает один общий ввод в десяток независимых маршрутов: розетки кухни, освещение комнат, бойлер, скважинный насос, котельная, уличные розетки. Если линий нет или они собраны хаотично, любая авария гасит весь дом сразу, а поиск проблемы превращается в перебор всей проводки.

Логика группировки простая: отдельные потребители с большим током уходят на свои автоматы, а бытовые розетки и свет разбиваются по зонам. Это нужно для того, чтобы при срабатывании защиты обесточивалась только проблемная линия, а холодильник, котёл и охранная сигнализация продолжали работать. Подробная сборка щита, выбор номиналов и схема группировки — отдельная большая тема, здесь важно понимать только сам принцип: один щит, много линий, разные устройства защиты на каждой из них.

• Линия освещения по этажам или зонам
• Розеточные группы по комнатам
• Отдельная линия на кухню и мощную технику
• Отдельная линия на санузел через УЗО
• Силовые линии на котёл, бойлер, насос
• Уличные розетки и хозблок

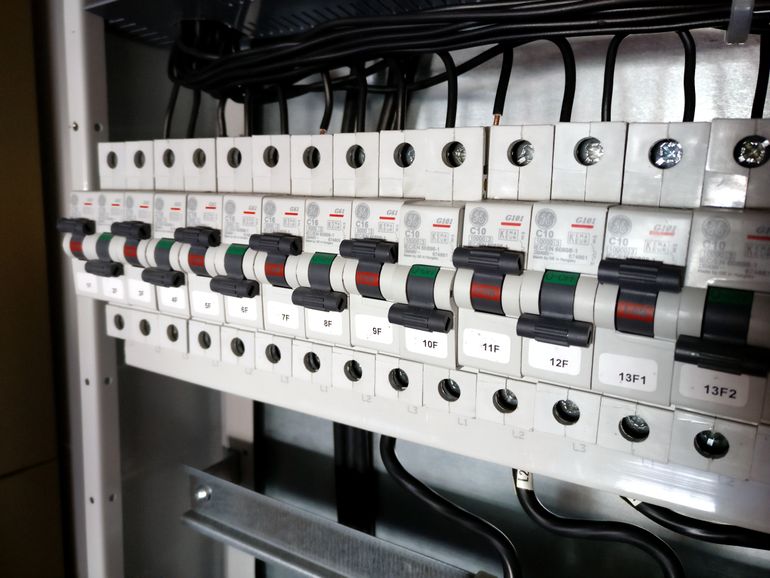

Автоматические выключатели

Автоматический выключатель, или просто автомат, защищает провод от перегрузки и короткого замыкания. У него есть номинал в амперах, например 10, 16 или 25 А, который подбирается под сечение кабеля и мощность нагрузки на линии. Если ток превышает номинал длительно или резко скачет при коротком замыкании, автомат отключает линию и тем самым не даёт кабелю перегреться и загореться в стене.

Под каждую группу потребителей ставится свой автомат: на освещение обычно 10 А, на бытовые розетки 16 А, на варочную панель или бойлер — отдельный автомат большего номинала. Важно понимать, что автомат защищает не человека и не технику, а именно проводку. Поэтому в паре с ним в современном щите почти всегда работает второе устройство — УЗО или дифавтомат.

УЗО и дифавтоматы

УЗО (устройство защитного отключения) реагирует на утечку тока: если часть тока уходит мимо нормального маршрута — через тело человека, повреждённую изоляцию или сырой корпус прибора — устройство отключает линию за доли секунды. Дифавтомат — это, по сути, автомат и УЗО в одном корпусе: он одновременно защищает и проводку от перегрузки, и человека от удара током.

Принцип расстановки в щите такой: УЗО или дифавтомат обязательно ставят на линии, где есть вода и контакт с землёй — санузел, кухня, уличные розетки, скважина, баня. На сухие линии освещения их часто не ставят, чтобы случайная утечка во влажной зоне не гасила свет во всём доме. Какие номиналы выбирать и где ставить общее УЗО, а где отдельное на группу — это уже вопрос проекта щита.

Линии потребителей: свет, розетки, мощные приборы

От щита электричество расходится по дому не одним общим кабелем, а набором отдельных линий — каждая под свою задачу и свой автомат. Такое деление нужно не для красоты схемы, а для того, чтобы при коротком замыкании или перегрузке отключалась только проблемная ветка, а не весь дом.

Логика группировки строится на двух принципах: мощность нагрузки и характер потребителей. Свет и розетки разводят отдельно, потому что у них разная номинальная нагрузка и разные сценарии отказа. Мощную технику выносят на индивидуальные линии, чтобы её пуск не сажал напряжение на соседних розетках и не выбивал автомат у всей кухни.

Группы освещения и розеток

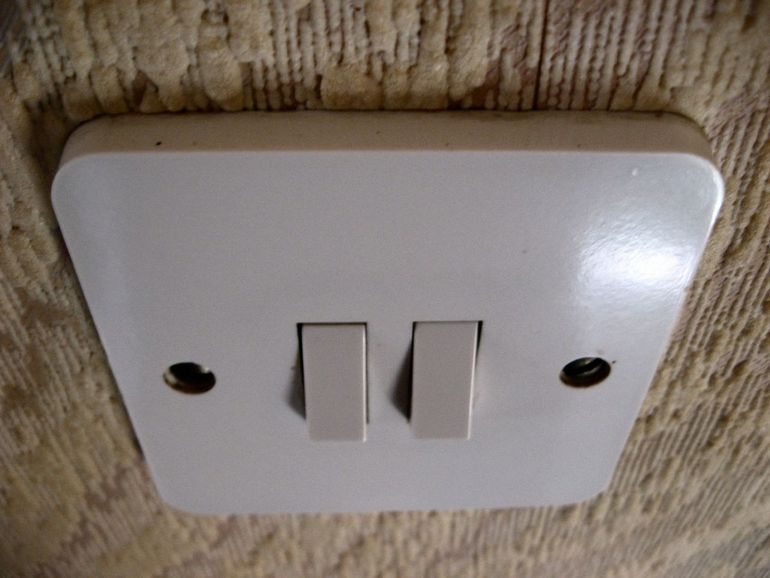

Освещение обычно собирают в отдельные группы по этажам или зонам: например, свет первого этажа, свет второго этажа, наружное освещение участка. Линии света рассчитаны на небольшой ток, поэтому идут через автоматы меньшего номинала, как правило 6 или 10 А. Если выбьет автомат на розетке, свет в комнате останется — это базовое требование удобства и безопасности при аварии.

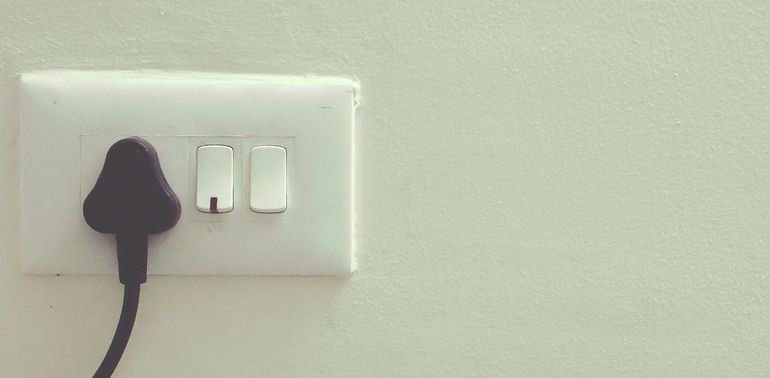

Розеточные группы делят по комнатам или функциональным зонам: жилые комнаты, кухня, санузел, технические помещения. Влажные зоны вроде ванной и кухонной мойки обязательно заводят через УЗО или дифавтомат — защиту от тока утечки. Розетки на улице и в нежилых помещениях вроде гаража или котельной тоже выносят на отдельные линии со своей защитой.

• Свет первого этажа
• Свет второго этажа
• Наружное освещение
• Розетки жилых комнат
• Розетки кухни
• Розетки санузла через УЗО
• Розетки гаража и улицы

Отдельные линии для мощной техники

Приборы с большой постоянной или пусковой мощностью получают собственную линию от щита — без соседей по розеткам. К таким потребителям относятся электроплита и духовой шкаф, проточный или накопительный водонагреватель, стиральная и посудомоечная машины, насос скважины, котёл, тёплые полы, кондиционер. Каждая линия идёт своим кабелем нужного сечения и защищена отдельным автоматом, а влажные и уличные потребители — ещё и УЗО или дифавтоматом.

Такое разделение решает сразу три задачи: предсказуемая защита (при отказе бойлера не гаснет вся кухня), корректный подбор сечения под реальный ток конкретного прибора и возможность обслуживать линию, не обесточивая дом целиком. Конкретные номиналы автоматов и сечения проводов рассчитывает электрик под паспортную мощность техники — это уже зона проекта, а не обзорной карты.

• Электроплита и духовой шкаф
• Водонагреватель
• Стиральная и посудомоечная машины
• Насос скважины или станции
• Электрокотёл или ТЭН отопления
• Тёплые полы
• Кондиционер

Заземление и что должен знать владелец

Заземление — это не дополнительная опция, а обязательная часть электросистемы дома. Его задача проста по смыслу: дать току утечки безопасный путь в землю в обход человека, а защитной автоматике — повод мгновенно отключить линию. Без рабочего контура заземления УЗО и дифавтоматы не выполняют свою функцию в полном объёме, а металлические корпуса бытовой техники становятся потенциально опасными при пробое изоляции.

Глубже в тему систем заземления и сравнение TN-C-S и TT в обзорной карте уходить нет смысла: это отдельный разговор со схемами и нюансами подключения PEN-проводника. Владельцу достаточно знать, что система выбирается под конкретный ввод и тип сети, и решение должен принимать электрик, а не интуиция хозяина.

Контур заземления и его роль

Контур заземления — это металлические электроды, забитые в грунт рядом с домом, и соединительная полоса, выведенная к главной заземляющей шине в щите. От этой шины отдельный жёлто-зелёный проводник (PE) расходится по линиям до каждой розетки с третьим контактом и до корпусов стационарной техники: котла, бойлера, насосной станции, варочной панели. Сопротивление контура нормируется, и его проверяют приборно, а не на глаз.

Роль контура двойная. Во-первых, он удерживает корпуса оборудования под потенциалом земли, чтобы прикосновение к ним было безопасным. Во-вторых, при пробое фазы на корпус контур обеспечивает ток утечки, достаточный для срабатывания УЗО или автомата за десятки миллисекунд. Без заземления оба механизма работают частично или не работают вовсе.

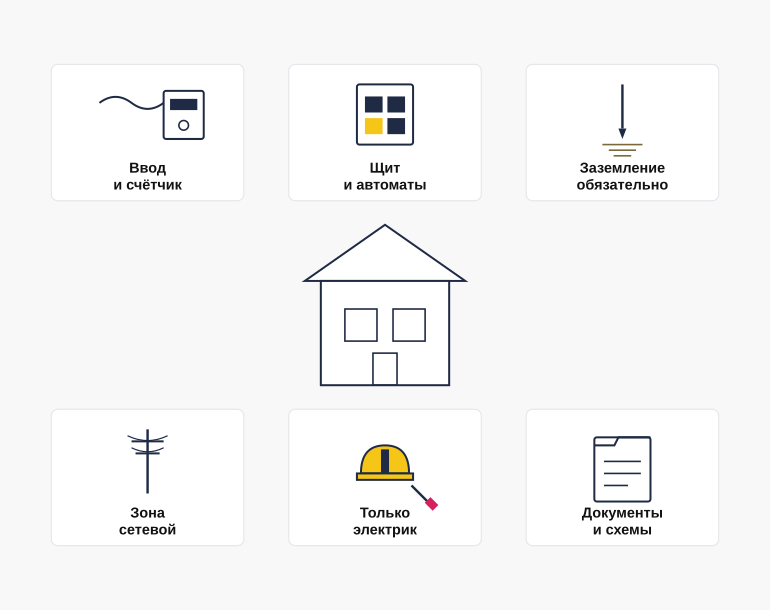

Памятка владельцу

Карта системы нужна не для того, чтобы хозяин сам монтировал щит, а чтобы он понимал, о чём говорит электрик, и видел слабые места до того, как они станут аварией. Силовые работы и подключение к сети — зона квалифицированного специалиста и сетевой организации, а зона владельца — осознанные решения, документы и контроль трасс.

Ниже — короткий набор тезисов, которые имеет смысл держать в голове при любых разговорах об электрике дома: от приёмки нового объекта до замены вводного автомата.

• Подключение к сети и работы на вводе выполняет сетевая организация, а не частный мастер.
• Монтаж щита, прокладку кабеля и подключение мощных потребителей доверяйте квалифицированному электрику с допуском.
• Заземление обязательно: без рабочего контура УЗО и дифавтоматы не дают полной защиты.
• Храните проект и однолинейную схему щита — без них любая последующая доработка превращается в гадание.
• Маркируйте автоматы по комнатам и группам потребителей, например: «кухня — розетки», «котёл», «свет второй этаж».
• Раз в год визуально осматривайте щит и нажимайте кнопку «Тест» на УЗО — это единственная штатная проверка для владельца.
