Электрощит в частном доме: что в нем должно быть понятно владельцу

Что вы видите, открыв щиток: общая логика устройства

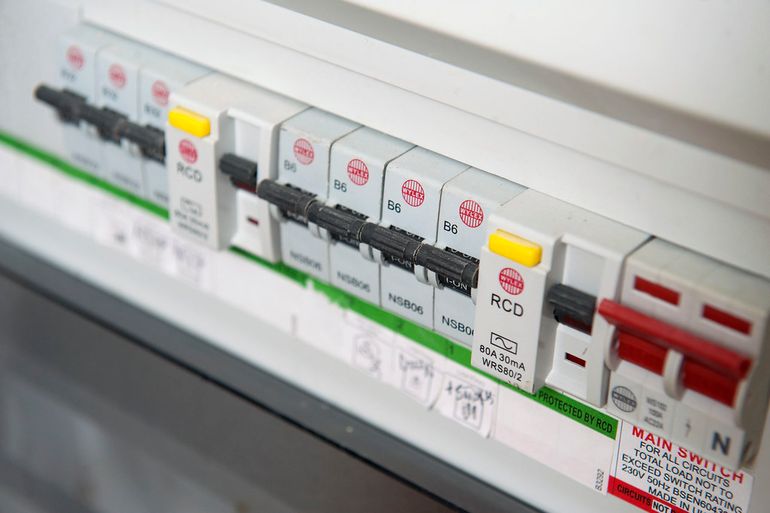

Откройте дверцу щитка — и вместо хаоса проводов вы увидите ряд модульных устройств на металлической рейке. Каждое из них занимает своё место в цепочке: сначала ток проходит через вводной автомат, затем через счётчик, а дальше расходится по отдельным линиям к розеткам, свету и мощным приборам. Эта иерархия одинакова в любом доме — меняется только количество групп и номиналы защиты.

Задача владельца — не собирать щит, а понимать его логику. Когда вы знаете, какой автомат отвечает за кухню, а какой за бойлер, вы можете обесточить нужную линию за пять секунд, не выключая весь дом. Без этого понимания любое срабатывание защиты превращается в панику и звонок электрику на пустом месте.

Путь тока от столба до розетки в трёх предложениях

Кабель от опоры ЛЭП или подземного ввода приходит на вводной автомат — это главный рубильник дома, который отсекает всё электроснабжение целиком. Дальше ток проходит через прибор учёта (счётчик) и попадает на распределительные шины, откуда расходится по групповым автоматам к конкретным потребителям: розеточным линиям, освещению, водонагревателю, насосу.

Между счётчиком и группами часто стоит противопожарное УЗО на 300 мА — оно срабатывает при грубой утечке тока на корпус или в землю. Всё, что дальше за ним — зона ответственности групповых автоматов и УЗО с меньшим порогом, которые защищают отдельные цепи.

Почему всё разбито на группы, а не на один рубильник

Один общий рубильник решает только одну задачу — полностью обесточить дом. Но если перегрузка возникла на линии кухонных розеток, нет смысла отключать свет в спальне и насос в скважине. Групповые автоматы изолируют проблему: сработал один — остальные продолжают работать, а вы сразу видите, где именно произошёл сбой.

Деление на группы даёт ещё одно преимущество: каждая линия защищена автоматом с номиналом, подобранным под сечение кабеля. Линия освещения на 1,5 мм² получает автомат 10 А, розеточная на 2,5 мм² — автомат 16 А, а отдельная линия на варочную панель с кабелем 6 мм² — автомат 32 А. Если бы всё висело на одном рубильнике, тонкий провод мог бы гореть, пока общий автомат ещё не видит перегрузки.

Вводной автомат, УЗО и дифавтомат: кто за что отвечает

В щите частного дома обычно стоят три типа защитных устройств: вводной автомат, УЗО и дифавтомат. Каждое из них решает свою задачу, и путать их — значит не понимать, что именно защищает дом от пожара, а что защищает людей от удара током. Разница принципиальная, и владельцу стоит её знать хотя бы на уровне «что сработало и почему».

Внешне все три устройства похожи: пластиковые модули на DIN-рейке с рычажком вверх-вниз. Но функции у них разные, и перепутать их при аварии — потерять время или пропустить опасную ситуацию. Ниже — разбор каждого устройства с точки зрения того, что оно делает для вас, а не для электрика.

Вводной автомат — главный рубильник дома

Вводной автомат стоит первым в цепи — до счётчика или сразу после него, в зависимости от схемы подключения — и ограничивает максимальный ток, который дом может потребить из сети. Если суммарная нагрузка превысит номинал — например, одновременно включили электрокотёл, духовку и водонагреватель — он отключит весь дом целиком. Это защита проводки от перегрева и пожара, а не от удара током.

Практический смысл для владельца прост: вводной автомат — единственный рычаг, который гарантированно обесточивает всё. Перед любой работой внутри щита или при запахе горелой изоляции первым делом опускается именно он. Номинал вводного автомата фиксирует сетевая организация, и самовольно менять его на больший — нарушение условий подключения.

УЗО и дифавтомат: в чём разница для владельца

УЗО (устройство защитного отключения) следит за утечкой тока — ситуацией, когда ток уходит не туда, куда должен: через повреждённый корпус прибора, через мокрую стену или через человека. Если утечка превышает порог (обычно 30 мА для бытовых линий), УЗО мгновенно разрывает цепь. Опознать его в щите легко: на корпусе есть кнопка «Тест», а в маркировке отсутствует буква «С» или «В» перед числом ампер.

Дифавтомат делает то же самое плюс работает как обычный автомат — защищает линию от перегрузки и короткого замыкания. По сути это УЗО и автомат в одном корпусе. На практике разница для владельца такая: если в щите после УЗО стоят отдельные автоматы на каждую линию — это связка «УЗО + автоматы». Если на линию приходится один модуль с кнопкой «Тест» и буквой перед номиналом (например, С16) — это дифавтомат, и он закрывает оба риска сразу.

• УЗО защищает только от утечки тока — от перегрузки не спасёт, нужен отдельный автомат в паре
• Дифавтомат совмещает защиту от утечки и от перегрузки в одном корпусе
• Кнопка «Тест» есть и на УЗО, и на дифавтомате — отличие в маркировке номинала на корпусе
• Если сработало УЗО — ищите проблему с изоляцией или влагой; если автомат — перегрузку или короткое замыкание

Групповые линии и подписи: как понять, что куда идёт

Каждый автомат в щите отвечает за конкретную группу потребителей: одну комнату, один мощный прибор или отдельный этаж освещения. Если группы разбиты грамотно, отключение одного автомата гасит только часть дома, а не всё целиком. Это и есть логика разбивки — она даёт контроль над ситуацией при аварии и при плановом обслуживании.

Подписи на автоматах — единственный способ быстро найти нужную линию, не перебирая весь ряд методом тыка. Без подписей владелец теряет контроль: любое отключение превращается в лотерею, а вызов электрика начинается с прозвонки каждого провода. Подписанный щит — это не эстетика, а рабочий инструмент управления домом.

Типичная разбивка групп в доме

Стандартная схема делит электрику дома на три типа групп: освещение, обычные розетки и выделенные линии мощных потребителей. Свет часто разбивают по этажам — отдельный автомат на первый, отдельный на второй. Розеточные группы идут по зонам: кухня, жилые комнаты, гараж. Мощные приборы — духовка, варочная панель, бойлер, кондиционер — получают персональную линию с собственным автоматом, потому что их пусковые токи не должны ронять соседние цепи.

Если в щите 12–16 автоматов на дом площадью 120–180 м², это нормальная плотность разбивки. Меньше восьми групп на весь дом — повод задать вопрос электрику: скорее всего, несколько потребителей посажены на одну линию, и при перегрузке будет отключаться слишком большой кусок дома.

• Освещение — по этажам или зонам (1 этаж, 2 этаж, улица)
• Розетки жилых комнат — отдельная группа на 2–3 помещения
• Кухонные розетки — выделенная группа из-за высокой нагрузки
• Мощные потребители — персональная линия: духовка, бойлер, варочная панель
• Технические потребители — насос скважины, котёл, тёплый пол

Что делать, если автоматы не подписаны

Самый простой способ определить линию — работать вдвоём: один человек стоит у щита и по очереди отключает автоматы, второй ходит по дому и фиксирует, что именно погасло. Результат сразу записывается на наклейку или малярный скотч прямо на щите. Для аккуратных подписей удобен компактный лейблер вроде Dymo или Brother P-touch, но подойдёт и маркер по пластику.

Если щит большой и линий больше двенадцати, лучше не экономить время и вызвать электрика с тестером-прозвонкой: он определит маршрут каждого кабеля точно, без риска пропустить скрытую розетку за шкафом. После прозвонки зафиксируйте схему на бумаге или сфотографируйте подписанный щит — это страховка на случай, если наклейки отклеятся через пару лет.

• Отключать автоматы по одному и записывать результат
• Маркировать каждую линию сразу — скотчем, наклейкой или лейблером
• При сложной разводке вызвать электрика с прозвонкой
• Сфотографировать итоговую схему подписей для архива

Что можно сделать самому, а когда звонить электрику

Электрощит — не чёрный ящик, куда запрещено заглядывать. Часть действий владелец выполняет сам без риска и без вызова специалиста. Но граница между «можно» и «нельзя» проходит ровно там, где заканчивается переключение рычажков и начинается работа с проводами, контактами и схемой подключения.

Правило простое: если действие не требует отвёртки и не предполагает касания оголённых жил — оно безопасно. Всё, что связано с разборкой, перекоммутацией или заменой модулей, выполняет только электрик с допуском и пониманием вашей схемы.

Безопасные действия: выключить, проверить, подписать

Отключить автомат, чтобы обесточить конкретную линию перед заменой розетки или светильника — нормальная бытовая операция. Точно так же раз в месяц стоит нажимать кнопку «Тест» на каждом УЗО или дифавтомате: устройство должно мгновенно отключиться. Если не отключилось — это повод вызвать электрика, а не продолжать эксперименты.

Подписать линии на внутренней стороне дверцы щита — тоже задача владельца. Достаточно маркера и малярного скотча или готовых наклеек: «кухня розетки», «бойлер», «свет 2 этаж». Без подписей при аварии придётся щёлкать все автоматы подряд, теряя время и рискуя отключить что-то важное — например, холодильник или насос скважины.

• Опустить рычажок автомата вниз, чтобы обесточить линию перед работой
• Нажать кнопку «Тест» на УЗО или дифавтомате — проверить срабатывание
• Поднять рычажок обратно после устранения причины отключения
• Подписать каждую линию на дверце щита или рядом с модулем
• Визуально осмотреть щит: нет ли потемнений, оплавлений или запаха гари

Сигналы, при которых нужен электрик

Если автомат выбивает повторно после включения — значит, на линии короткое замыкание или перегрузка, которую не устранили. Самостоятельно искать причину внутри щита или в скрытой проводке опасно: здесь нужен специалист с мультиметром и пониманием схемы. То же касается ситуации, когда УЗО срабатывает без видимой причины — это утечка тока, которая может закончиться пожаром.

Любые потемнения пластика вокруг контактов, запах горелой изоляции, нагрев корпуса модуля или искрение при включении — прямые сигналы для вызова электрика. Не пытайтесь подтянуть контакты или заменить модуль без отключения вводного автомата и без уверенности, что линия полностью обесточена.

• Автомат выбивает повторно после включения
• УЗО срабатывает без подключённой нагрузки
• Потемнение или оплавление пластика на модуле
• Запах горелой изоляции из щита
• Нагрев корпуса автомата при штатной нагрузке
• Искрение или треск внутри щита

Памятка владельца: 5 вещей, которые стоит знать о своём щите

Электрощит — это ваша точка контроля над всей электрикой дома, и разобраться в нём проще, чем кажется. Владельцу достаточно закрепить пять конкретных вещей: где главный рубильник, что подписано, как проверять УЗО, что делать при запахе горелого и кого вызывать. Эти пять пунктов закрывают большинство бытовых ситуаций без паники и без риска.

Распечатайте или сохраните памятку на телефон и повесьте на внутреннюю сторону дверцы щита. Когда среди ночи сработает автомат или появится странный запах из коридора, вы не будете вспоминать статью — вы откроете дверцу и увидите план действий прямо перед собой.

• Знай, где вводной автомат: это единственный рычаг, который обесточивает весь дом за одно движение
• Проверь подписи линий: если их нет — поставь задачу электрику при ближайшем визите, иначе любая авария превращается в угадайку
• Раз в месяц нажимай кнопку «Тест» на каждом УЗО: если устройство не отключается — оно уже не защищает от удара током
• При запахе горелого из щита — сразу опусти вводной автомат вниз и не включай обратно до приезда электрика
• Наклей на дверцу щита номер проверенного электрика: в экстренной ситуации искать контакт в телефоне — потеря времени
