Фановая труба в частном доме: зачем она нужна, если все и так работает

Что делает фановая труба и почему без неё канализация работает — до поры

Фановая труба — это продолжение канализационного стояка, выведенное через крышу наружу. Она не фильтрует стоки и не ускоряет их движение: единственная задача — впустить воздух в систему, когда внутри возникает разрежение. Пока в доме пользуются одним краном или сливают воду небольшими порциями, разрежение почти незаметно и канализация справляется сама. Проблемы начинаются при залповом сбросе — когда одновременно сливается ванна, работает стиральная машина и кто-то нажимает кнопку на унитазе.

Без фановой трубы воздуху неоткуда поступить в стояк, и давление внутри трубы падает ниже атмосферного. Принцип тот же, что в опыте с трубочкой в стакане: зажмите верхний конец пальцем — вода не вытечет, потому что воздух не может попасть внутрь и компенсировать давление. В канализации перепад давления работает против сифонов: поток воды тянет за собой воздушную пробку, которая высасывает воду из ближайших гидрозатворов. Результат — характерное бульканье и запах канализации в санузле или на кухне.

Как возникает разрежение в стояке при сливе воды

Когда большой объём воды падает по вертикальному стояку, он работает как поршень в шприце — тянет за собой воздух вниз. Если верхний конец стояка закрыт заглушкой или просто обрезан на чердаке, воздуху неоткуда взяться, и в верхней части трубы образуется зона пониженного давления. Чем больше воды уходит одновременно, тем сильнее разрежение: слив полной ванны объёмом 150–200 литров создаёт тягу, которой достаточно, чтобы высосать воду из сифона на соседнем этаже.

В одноэтажном доме с одним санузлом эффект проявляется реже — стояк короткий, объём слива обычно небольшой. Но стоит добавить второй этаж, гостевой туалет или подключить к той же трубе слив стиральной и посудомоечной машины, и пиковая нагрузка вырастает в разы. Именно поэтому проблема часто всплывает не сразу после стройки, а через год-два, когда семья обживается и начинает пользоваться всеми точками водоразбора одновременно.

Гидрозатвор: последний барьер перед запахом

Гидрозатвор — это водяная пробка внутри сифона, которая не пропускает канализационные газы в жилое помещение. В U-образном колене раковины или в встроенном затворе унитаза постоянно стоит слой воды высотой 50–60 мм. Пока этот слой на месте, сероводород и метан остаются в трубе. Но если разрежение в стояке «выпивает» воду из сифона, барьер исчезает — и газы свободно проходят в комнату.

Распознать срыв гидрозатвора несложно: сначала из слива доносится хлюпающий или булькающий звук, а через несколько минут появляется отчётливый канализационный запах. Иногда проблема возникает только в одной точке — например, в сифоне душевого поддона с неглубоким затвором (30–40 мм), который уязвимее стандартного. Если запах приходит эпизодически и совпадает с моментами активного водоразбора в доме, это почти наверняка сигнал о нехватке вентиляции стояка.

Три сценария, когда проблема всплывает внезапно

Пока в доме работает один кран или один унитаз, канализация справляется даже без фановой трубы. Проблемы начинаются, когда несколько точек водоразбора сливают воду одновременно или объём сброса превышает пропускную способность стояка. Именно в эти моменты давление в трубе падает настолько резко, что гидрозатворы теряют воду — и запах из канализации попадает в жилые помещения.

Ниже — три характерных сценария, которые владельцы домов обычно описывают одинаково: «раньше такого не было, а потом вдруг запахло». На самом деле ничего внезапного здесь нет — просто совпали условия, при которых система больше не может компенсировать нехватку воздуха.

Залповый слив ванны и одновременная работа техники

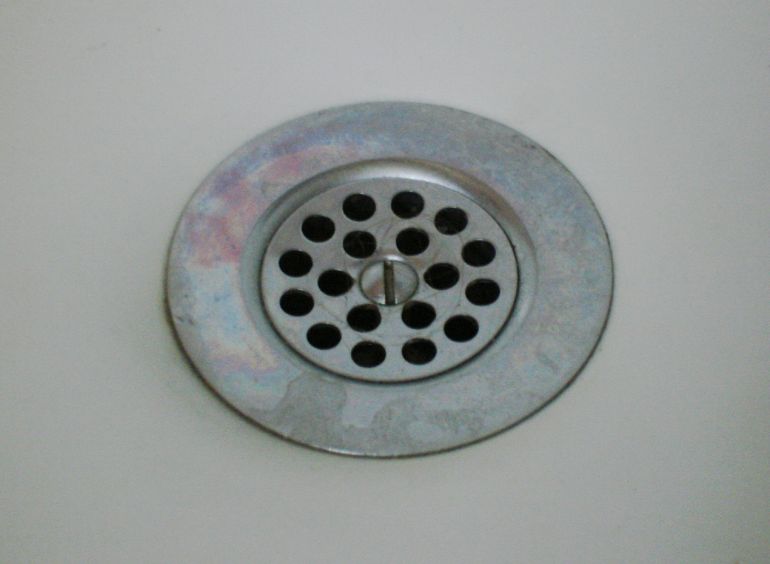

При сливе полной ванны за 3–4 минуты через стояк проходит поток, который перекрывает более 60 % его сечения. Воздух за водяным столбом не успевает замещаться, и давление в верхней части трубы падает на 30–50 Па ниже атмосферного. Этого достаточно, чтобы вытянуть воду из неглубоких сифонов (душевой поддон, слив стиральной машины), подключённых к тому же стояку. Запах появляется не сразу, а спустя минуту-две после слива — когда водяная плёнка в сифоне окончательно разрывается.

Ситуация усугубляется, когда одновременно со сливом ванны стиральная машина выходит на отжим и сбрасывает воду, а кто-то из домочадцев спускает воду в унитазе. Каждый из этих потоков по отдельности стояк выдерживает, но их сумма превышает порог, при котором воздух успевает поступать через неплотности системы. В домах с двумя санузлами или с бойлером на 80–100 литров такой сценарий случается регулярно — достаточно утреннего часа пик.

• Слив полной ванны — 150–200 л за 3–4 минуты
• Сброс воды стиральной машиной на отжиме — до 30 л за минуту
• Спуск бачка унитаза — 6–9 л мгновенно
• Слив посудомоечной машины — 10–12 л за цикл

Зимнее обмерзание и отказ клапана

Вакуумный клапан (например, HL900N или McAlpine VP100) часто ставят как замену фановой трубе — он пропускает воздух внутрь стояка при разрежении, но не выпускает запахи наружу. Проблема в том, что зимой мембрана клапана может обмёрзнуть или залипнуть в закрытом положении, если клапан установлен на неотапливаемом чердаке или в холодном подкровельном пространстве. В этот момент система ведёт себя так, словно никакой вентиляции нет вообще: любой серьёзный слив срывает гидрозатворы.

Фановая труба лишена этого недостатка — тёплый воздух из канализации поднимается по стояку и не даёт наледи перекрыть сечение. Если же в доме уже стоит вакуумный клапан и зимой появляются запахи, стоит проверить его работоспособность: снять крышку, убедиться, что мембрана свободно двигается, и при необходимости перенести клапан в тёплое помещение или заменить его полноценным фановым выводом на крышу.

• Клапан на неотапливаемом чердаке — риск обмерзания при −15 °C и ниже
• Залипшая мембрана — полная потеря вентиляции стояка
• Признак проблемы — бульканье и запах, появляющиеся только в морозы

Когда фановая труба обязательна, а когда хватит вакуумного клапана

Не в каждом доме фановая труба строго необходима — и это нормально. Одноэтажный дом с одним санузлом и коротким стояком вполне может обойтись вакуумным клапаном, например HL900N или McAlpine VP100. Но как только параметры системы выходят за определённый порог, клапан перестаёт справляться, и полноценный вывод стояка на крышу становится единственным надёжным решением.

Ключевой вопрос — не «дорого или дёшево», а «хватит ли пропускной способности при пиковой нагрузке». Два этажа с раздельными санузлами, стиральная и посудомоечная машина на одном стояке, септик с аэробной камерой — каждый из этих факторов сдвигает чашу весов в сторону фановой трубы. Ниже — конкретные критерии, которые помогут определиться без вызова проектировщика.

Критерии: этажность, нагрузка, тип очистного

СП 30.13330 прямо требует фановый стояк, если в доме больше одного этажа с мокрыми зонами или диаметр стояка 50 мм и меньше. На практике порог ещё ниже: уже при двух санузлах на разных этажах одновременный слив ванны и работа стиральной машины создают разрежение, с которым мембранный клапан справляется не всегда — особенно зимой, когда мембрана теряет эластичность.

Тип очистного сооружения тоже влияет на решение. Если в доме стоит аэробная станция биологической очистки, например Топас или Юнилос Астра, вывод стояка на крышу обеспечивает приток воздуха не только для канализации, но и для бактерий в камере аэрации. Вакуумный клапан работает только на впуск воздуха внутрь трубы — наружу он газы не выпускает, а значит, вентиляцию септика не обеспечивает.

• Два этажа и более с мокрыми зонами — фановая труба обязательна
• Одновременно работают ванна, стиральная и посудомоечная машина — клапан может не справиться
• Аэробный септик или ЛОС — нужна полноценная вентиляция через крышу
• Длинные горизонтальные участки канализации (свыше 5 м) — разрежение выше, клапан на пределе
• Одноэтажный дом, один санузел, выгребная яма или накопитель — вакуумного клапана достаточно

Связь с септиком: вентиляция для аэробных бактерий

Аэробные бактерии в камерах биостанции потребляют кислород для разложения органики. Штатный компрессор нагнетает воздух в аэротенк, но отработанные газы — сероводород, метан, углекислый газ — должны куда-то уходить. Они попадают в канализационную трубу, соединяющую станцию с домом, и поднимаются по стояку. Если стояк выведен выше конька крыши, тёплый воздух создаёт естественную тягу и уносит газы в атмосферу, не давая им скапливаться в трубах и просачиваться в дом через неплотности или гидрозатворы.

Без этой тяги в системе растёт избыточное давление, особенно летом, когда температура в камерах повышается и газообразование ускоряется. Результат ощущается через гидрозатворы: характерный запах в ванной или на кухне, который появляется не из-за засора, а из-за того, что газам просто некуда выйти. Вакуумный клапан в этой ситуации бесполезен — он пропускает воздух только внутрь трубы, а наружу путь закрыт мембраной.

Общие принципы устройства: диаметр, высота, утепление

Фановая труба — это продолжение канализационного стояка, выведенное выше кровли. Её задача проста: обеспечить свободный приток воздуха в систему, чтобы при сливе воды в трубах не возникало разрежение. Для этого достаточно соблюсти три параметра: правильный диаметр, достаточную высоту над крышей и защиту от промерзания на холодном участке.

Диаметр фановой трубы не должен быть меньше диаметра стояка, к которому она подключена. Если стояк 110 мм — фановая труба тоже 110 мм. Заужение даже на один типоразмер, например переход на 50 мм, резко снижает пропускную способность воздуха и сводит вентиляцию к минимуму. Материал трубы значения почти не имеет: подходит обычный ПВХ для внутренней канализации, например серые трубы Ostendorf или REHAU Raupiano.

• Диаметр фановой трубы равен диаметру стояка (обычно 110 мм)
• Высота вывода над кровлей — не менее 0,5 м от поверхности покрытия
• Расстояние до окон и вентиляционных заборов — не менее 4 м по горизонтали
• Утепление участка трубы на неотапливаемом чердаке или в холодном коробе

Минимальные требования к выводу через кровлю

Труба выводится через кровлю вертикально и поднимается минимум на 0,5 м над поверхностью покрытия. Если крыша скатная с уклоном, высоту считают от ближайшей точки ската, а не от конька. Проход через кровельный пирог герметизируют специальной манжетой — кровельным уплотнителем (например, Master Flash или Vilpe), чтобы исключить протечки вокруг трубы.

На неотапливаемом чердаке открытый участок трубы нужно утеплить. Без утепления тёплый влажный воздух из канализации конденсируется на холодных стенках, зимой конденсат замерзает и постепенно сужает просвет вплоть до полной закупорки. Достаточно кожуха из вспененного полиэтилена толщиной 30–50 мм, например трубной изоляции Energoflex или K-Flex.

Частые ошибки: заужение, колпак, вывод на чердак

Самая распространённая ошибка — переход со 110 мм на 50 мм «для экономии» или «чтобы проще вывести». Сужение уменьшает сечение в четыре раза, и при залповом сливе воздух просто не успевает компенсировать разрежение. Вторая ошибка — установка грибка или глухого колпака на оголовок: зимой на нём нарастает наледь, которая закупоривает выход, и труба перестаёт работать.

Третья ошибка — вывод фановой трубы не на крышу, а просто на чердак. Формально воздух поступает, но канализационные газы остаются под кровлей: при нагреве солнцем запах проникает в жилые помещения через перекрытие и люки. Труба должна заканчиваться только на открытом воздухе, выше кровельного покрытия.

• Заужение диаметра — воздух не успевает поступать при залповом сливе
• Глухой колпак или грибок — обмерзание и закупорка зимой
• Вывод на чердак вместо крыши — скопление запаха под кровлей

Чек-лист: нужна ли фановая труба вашему дому

Пройдитесь по списку ниже и отметьте пункты, которые совпадают с вашей ситуацией. Если набралось три и более совпадений — дом нуждается в полноценной фановой трубе, выведенной через кровлю. Одно-два совпадения при одноэтажном доме с одним санузлом — повод рассмотреть вакуумный клапан как более простое решение. Ноль совпадений при исправной канализации — редкость, но если сомнения остались, покажите планировку сантехнику: короткая консультация обойдётся дешевле, чем борьба с запахом постфактум.

Обратите внимание: чек-лист помогает определить направление, но не заменяет проектный расчёт для сложных систем. Если в доме нестандартная разводка, длинные горизонтальные участки или несколько стояков, безопаснее пригласить инженера, чем полагаться только на общие критерии.

• В доме два этажа или больше с санузлами на разных уровнях
• Одновременно работают две и более точки водоотведения — например, стиральная машина и душ
• Установлен унитаз с бачком объёмом 6 литров и более, создающий залповый сброс
• Канализация подключена к септику или ЛОС, которым нужен приток воздуха для работы бактерий
• Периодически появляется бульканье в раковине или запах из сливных отверстий, даже если сифоны на месте
• Горизонтальный участок трубы от дальнего прибора до стояка длиннее 3 метров
• Дом находится в регионе с морозами ниже −15 °C, и канализационная вентиляция не утеплена
