Фильтры, картриджи и расходники в доме: как спланировать систему, чтобы их было удобно менять

Почему доступ к расходникам решается на этапе проекта, а не после

Проблема с фильтрами и картриджами в частном доме почти никогда не в самих фильтрах. Они работают, меняются, стоят разумных денег. Проблема всегда в одном: к ним невозможно нормально подойти после того, как закончилась отделка. Колба за гипсокартоном, рекуператор под натяжным потолком без люка, угольный фильтр вытяжки в закрытом коробе — всё это решения, которые принимаются на этапе проекта, а исправляются уже с болгаркой.

Поэтому разговор о расходниках стоит вести не в логике «какой картридж купить», а в логике планирования: где будет стоять оборудование, какие у него расходники, сколько места реально нужно для замены и как этот доступ закладывается в чертежи. Дальше в статье мы пройдём по этой цепочке для четырёх систем — водоподготовки, приточно-вытяжной вентиляции, рекуператора и кухонной вытяжки — и покажем, какие зазоры, высоты и лючки превращают обслуживание из аварии в рутину.

Что считается расходником в инженерных системах дома

Расходник — это всё, что по регламенту меняется или промывается с понятной периодичностью и без вызова сервиса. В частном доме таких позиций больше, чем кажется на старте: картриджи механической очистки воды, угольные и обезжелезивающие загрузки, соль для умягчителя, фильтры приточной установки классов G4–F7, кассеты рекуператора, жироуловители и угольные блоки кухонной вытяжки, прокладки и аэраторы.

Объединяет их одно: за расходник отвечает владелец дома, а не монтажник. И если к нему неудобно подойти, регламент молча превращается в «поменяю, когда совсем перестанет». А это уже не экономия, а ускоренный износ дорогого оборудования.

• Картриджи механической и тонкой очистки воды (например, полипропиленовые, угольные, обезжелезивающие)
• Соль и реагенты для умягчителя
• Фильтры приточной установки (например, G4, F7, карманные или панельные)
• Кассеты и фильтры рекуператора
• Жироуловители и угольные блоки кухонной вытяжки
• Прокладки колб, уплотнители, аэраторы смесителей

Почему 'потом разберёмся' не работает

Логика «сначала смонтируем, потом придумаем доступ» проигрывает по одной причине: отделка фиксирует геометрию намертво. После того как зашит потолок, выложена плитка и закрыт короб, любое движение к фильтру стоит демонтажа. Слабая позиция здесь дорого обходится: либо вы заранее фиксируете в проекте лючки, зазоры и подходы, либо потом платите дважды — за вскрытие и за восстановление.

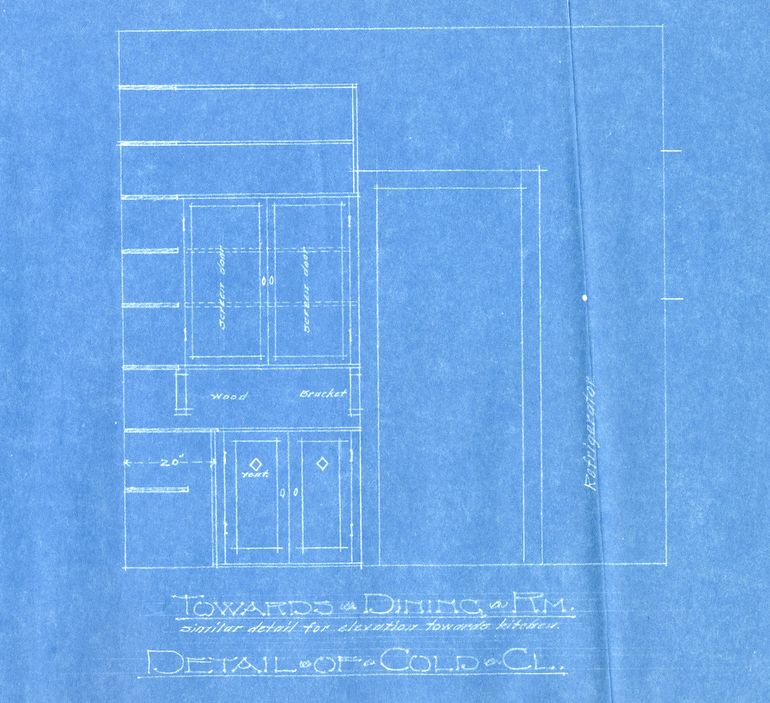

Решение по доступу должно иметь владельца ещё на стадии рабочей документации. Не «монтажник сориентируется по месту», а конкретные отметки: высота оси колб, ширина прохода к установке, размер ревизионного люка, наличие подсветки и трапа. Всё, что не зафиксировано на чертеже, на стройке исчезает первым.

Водоподготовка: колбы, картриджи и запас над фильтром

Узел водоподготовки — самый частый кандидат на то, чтобы оказаться зашитым в нишу или задвинутым в угол, где колбу физически не открутить. Решение по его месту нужно принимать на этапе проекта, а не когда сантехник уже привёз оборудование и ищет, куда его прислонить.

Логика простая: фильтры не работают сами по себе, к ним раз в несколько месяцев приходит человек с ключом и ведром. Если этот человек не сможет встать перед колбой в полный рост и снять её одним движением — обслуживание начнёт пропускаться, а ресурс картриджа превратится в источник протечек и плохой воды.

Где ставить узел: котельная, санузел, подвал

Приоритет по местам такой: котельная или техническое помещение, затем подвал с нормальным освещением и трапом, и только в крайнем случае — отдельный шкаф в санузле или хозблоке. Логика жёсткая: рядом должен быть слив, ровный пол под ведро, свет и розетка для подсветки, а не декоративная отделка, которую жалко заливать.

Чего точно не должно быть: фильтров за гипсокартоном с маленьким ревизионным лючком, колб над стиральной машиной или котлом, узла в неотапливаемом тамбуре. Каждое такое решение либо приводит к замене картриджа раз в год вместо положенного срока, либо к разбору отделки при первой же протечке.

• Котельная или техпомещение с трапом и сливом
• Сухой подвал с освещением и свободным подходом
• Хозяйственный шкаф рядом с вводом воды
• Не за гипсокартоном и не над дорогой техникой
• Не в неотапливаемых помещениях

Зазоры над колбой и сбоку

Главный размер — запас сверху. Чтобы снять стандартную колбу типа BB10, над ней нужно не меньше 20–25 см свободного хода, для BB20 — порядка 30–40 см, плюс место под ключ. Если этого нет, колбу придётся выкручивать рывками, упираясь ключом в стену или потолок, а резьба и уплотнения такого обращения не прощают.

Сбоку и снизу нужен подход для рук и ведра: минимум 15–20 см между колбами и стеной, ровная площадка под ёмкость литров на десять и свободный доступ к запорным кранам до фильтра. Умягчитель, например Ecosoft или Аквафор, ставят так, чтобы можно было снять верхнюю крышку клапана и подойти к солевому баку без перестановки соседнего оборудования.

• BB10 — запас сверху от 20–25 см
• BB20 — запас сверху от 30–40 см
• Боковой зазор между колбами и стеной от 15–20 см
• Свободная площадка под ведро 10 л
• Доступ к запорным кранам до и после фильтра
• Подход к солевому баку умягчителя без демонтажа

Приточно-вытяжная вентиляция и рекуператор: подходы, лючки, высота

Вентиляция с рекуператором — это не коробка на стене, а машина с фильтрами, которые нужно вынимать и менять несколько раз в год. Если на этапе проекта решение о её размещении принимается по остаточному принципу, обслуживание превращается в демонтаж потолка. Поэтому место под установку выбирается одновременно с маршрутом доступа к её сервисной стороне.

Ключевой вопрос на стадии проекта простой: кто и как будет подходить к фильтрам через год, через три, через пять. Если ответа нет — решение слабое, и платить за него будет владелец, причём не один раз.

Рекуператор в техпомещении и под потолком

Рекуператор удобнее всего ставить в отдельном техпомещении или постирочной: там к нему подходят с фронтальной стороны, где расположены кассеты фильтров и теплообменник. Перед сервисной панелью оставляйте свободный проход не меньше 700–800 мм, а лучше метр — иначе вынуть кассету целиком физически нечем. Стену за установкой тоже не прижимайте вплотную: подключения и шумоглушители съедают пространство, которое потом не вернуть.

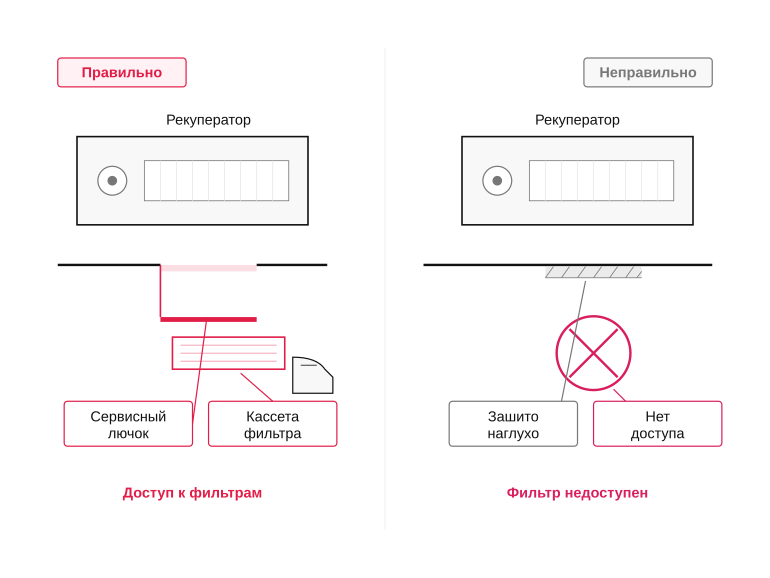

Если установка уходит в подвесной потолок коридора, фиксируйте на чертеже две вещи: высоту потолка под установкой и положение сервисного лючка ровно напротив фильтрующей стороны. Лючок размером 600×600 мм — это минимум, реальную ширину считают по габариту самой кассеты плюс рука. Зашивать рекуператор гипсокартоном без люка — решение, после которого замена фильтра стоит как мелкий ремонт потолка.

• Свободный проход к сервисной стороне 700–1000 мм
• Лючок напротив фильтрующей стороны, не сбоку
• Габарит лючка не меньше кассеты фильтра плюс запас на руку
• Высота потолка под установкой позволяет вынуть кассету вниз
• Розетка и выключатель питания доступны без стремянки

Канальные фильтры и сервисные лючки

Помимо самого рекуператора, в системе живут канальные фильтры — на притоке, иногда на вытяжке, плюс отдельные кассеты перед нагревателями. Каждая такая секция — это точка обслуживания, и каждая должна иметь свой лючок в потолке или стене. На плане потолков сервисные лючки рисуются вместе с электриком и вентиляционщиком, а не дорисовываются отделочником по факту.

Размер лючка считайте по длине вынимаемой кассеты, а не по размеру корпуса фильтра: кассета вытягивается вбок, и ей нужен прямой коридор без балок и труб поперёк. Лючки, например Hummi или Practika, дают аккуратный шов под покраску и нормальный замок, но любой из них бесполезен, если за ним нет физического места развернуть руку с фильтром.

• Отдельный лючок на каждую фильтрующую секцию
• Размер по длине кассеты, а не корпуса
• Прямой ход выемки без труб и балок поперёк
• Лючок с замком и под покраску, например Hummi или Practika
• Отметка фильтров на исполнительной схеме потолка

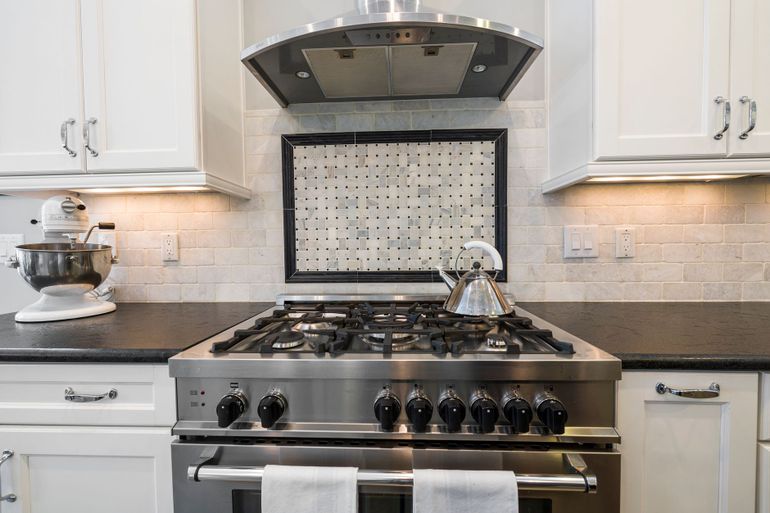

Кухонная вытяжка: жироуловители, угольные фильтры и короб

Кухонная вытяжка кажется простым прибором, но именно она чаще всего оказывается зашитой в декоративный короб так, что снять жироуловитель — это уже маленький ремонт. Решение по коробу должно приниматься до того, как столяр начнёт его собирать: иначе через год придётся выбирать между грязным фильтром и распиленным фасадом.

Режим отвода и режим рециркуляции

От режима работы напрямую зависит, какие расходники у вас будут и как часто. В режиме отвода в шахту воздух уходит наружу, и из расходников остаётся только металлический жироуловитель — его моют в посудомойке или вручную примерно раз в месяц. В режиме рециркуляции добавляется угольный фильтр, который не моется и меняется по графику, обычно раз в 4–6 месяцев при активной готовке.

Решение о режиме должно приниматься до проекта кухни, а не после монтажа. Если шахта далеко, короб длинный, поворотов много — заказчик часто соглашается на рециркуляцию по факту, уже без возможности нормально подвести воздуховод. Это слабая позиция: вы получаете постоянную статью расходов на угольные фильтры и худшее удаление запахов. Фиксируйте режим письменно в задании на кухню.

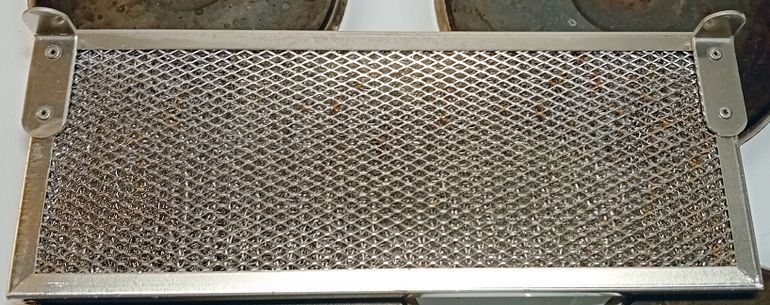

• Отвод в шахту: только жироуловитель, моется регулярно
• Рециркуляция: жироуловитель плюс угольный фильтр на замену
• Гибрид с переключением режимов — редко оправдан в частном доме

Доступ к фильтрам через короб

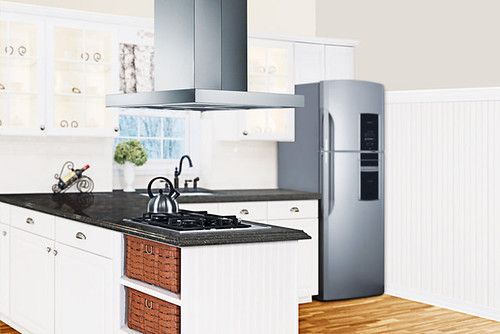

Жироуловитель снимается через нижнюю панель самой вытяжки, и здесь короб обычно не мешает — важно лишь, чтобы между плитой и нижним срезом вытяжки оставалось 65–75 см для газовой и 55–65 см для электрической плиты, иначе фильтр неудобно вынимать одной рукой. С угольным фильтром сложнее: у многих моделей он стоит сверху корпуса, и чтобы добраться до него, нужно открыть верх вытяжки, а значит — снять или откинуть часть декоративного короба.

Закладывайте в проект кухни съёмную лицевую панель короба на скрытых магнитах или на петлях, а не глухой зашитый гипсокартон с покраской. Минимум — технологический люк размером с ладонь напротив посадочного места угольного фильтра. Проверяйте на эскизе: сборщик должен показать, как именно снимается панель и хватает ли над вытяжкой 10–15 см свободного хода, чтобы вытащить фильтр вверх. Если этого нет в чертеже — фильтр будет меняться через демонтаж короба.

• Съёмная лицевая панель короба на магнитах или петлях
• Технологический люк напротив угольного фильтра
• Запас 10–15 см над корпусом вытяжки для извлечения фильтра
• Высота вытяжки над плитой: 55–75 см в зависимости от типа плиты

Типичные ошибки планировки и монтажа

Большинство проблем с обслуживанием расходников рождается не на этапе эксплуатации, а на стыке двух зон ответственности: дизайнер прячет инженерку ради красивой картинки, монтажник ставит оборудование там, где удобно тянуть трубы, а не там, где удобно его обслуживать. Через год колба фильтра не открутится, рекуператор окажется за подшивным потолком без люка, а к жироуловителю вытяжки придётся подбираться через демонтаж кухонного короба.

Слабая позиция заказчика здесь дорого стоит: каждая такая ошибка стоит не одной замены картриджа, а вскрытой отделки, вызванного мастера и простоя системы. Поэтому ошибки нужно ловить на стадии чертежей и монтажа, а не на первой же замене расходников.

Ошибки отделочников и дизайнеров

Самый частый сценарий — узел водоподготовки или коллектор зашивают гипсокартоном ради ровной стены, а ревизионный лючок либо не закладывают вовсе, либо делают его на размер руки, а не на размер колбы фильтра с ключом. В итоге при замене картриджа приходится резать гипсокартон, переклеивать обои или перекладывать плитку — и так каждые полгода.

Та же логика бьёт по потолкам: рекуператор уезжает в подшивной потолок коридора без сервисного люка, а кухонная вытяжка прячется в декоративный короб, который закрывает доступ к жироуловителю и корпусу. Решение должно иметь владельца: лючок, его размер и положение фиксируются в чертежах отделки до начала работ, а не выбираются мастером по месту.

• Зашитый узел водоподготовки без ревизионного люка
• Лючок меньше габарита колбы или корпуса оборудования
• Рекуператор в подшивном потолке без сервисного доступа
• Декоративный короб над вытяжкой без съёмной панели
• Плитка или обои, заходящие на линию демонтажа фильтра

Ошибки монтажников инженерки

Монтажники тянут магистраль по кратчайшему пути и ставят оборудование вплотную к стене, к соседнему прибору или к потолку — лишь бы влезло. Колбы фильтров оказываются без запаса вниз для выкручивания стакана, манометры и краны смотрят в стену, а рекуператор висит так, что снять крышку и достать кассету фильтра физически невозможно без демонтажа самого корпуса.

Добавьте сюда отсутствие слива в полу техпомещения, нерабочее освещение и розетку в неудобном месте — и каждая замена расходника превращается в мини-аварию с тазиком и фонариком. Это фиксируется на приёмке: либо подрядчик переносит оборудование и оставляет нормативные зазоры, либо вы платите дважды — сначала за монтаж, потом за переделку.

• Колбы фильтров без запаса снизу под ключ и слив
• Оборудование вплотную к стене, потолку или соседнему прибору
• Манометры, краны и байпасы, развёрнутые в стену
• Рекуператор без прохода к сервисной крышке
• Отсутствие трапа, освещения и розетки в техпомещении

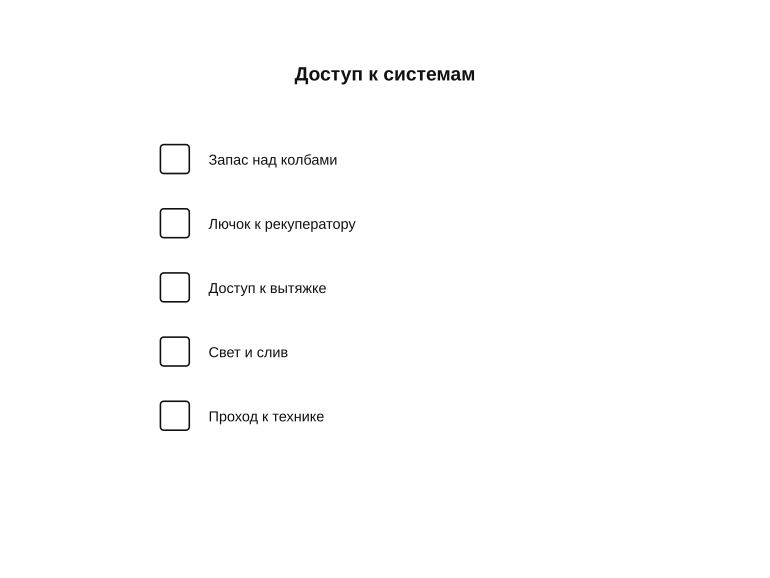

Памятка: что проверить в проекте до начала отделки

До того как монтажники закроют стены гипсокартоном, а отделочники начнут клеить плитку, проект инженерных систем нужно пройти по короткому чек-листу. Задача простая: убедиться, что каждый расходник в доме физически достанется без вскрытия отделки. Если этого не сделать на бумаге, потом придётся либо ломать, либо мириться с грязной водой и забитой вентиляцией.

Что проверить по каждой системе

Пройдитесь по проекту системно: для каждого узла с расходниками посмотрите, как именно человек подойдёт к нему с инструментом и сменным элементом в руках. Если на чертеже не видно ни зазора над колбой, ни лючка к рекуператору, ни подхода к кухонному коробу — это не мелочь, а будущая статья расходов на демонтаж отделки.

• Водоподготовка: запас 15–20 см над колбами для откручивания, ключ для колб лежит рядом, перед фильтрами — свободный подход без шкафов и стиральной машины
• Приточно-вытяжная вентиляция: к каждой канальной решётке и фильтр-боксу есть лючок, кассеты тянутся в сторону, а не упираются в перекрытие
• Рекуператор: сервисная сторона повёрнута в помещение, перед ней не меньше 60–70 см свободного прохода, под ним — слив конденсата с доступом к сифону
• Кухонная вытяжка: жироуловители снимаются без демонтажа короба, угольный фильтр (например, в моделях Elica, Faber, Bosch) меняется через лицевую панель
• Котельная и фильтры грубой очистки: грязевики и сетчатые фильтры стоят так, чтобы ведро под них реально влезало

Что проверить по помещению в целом

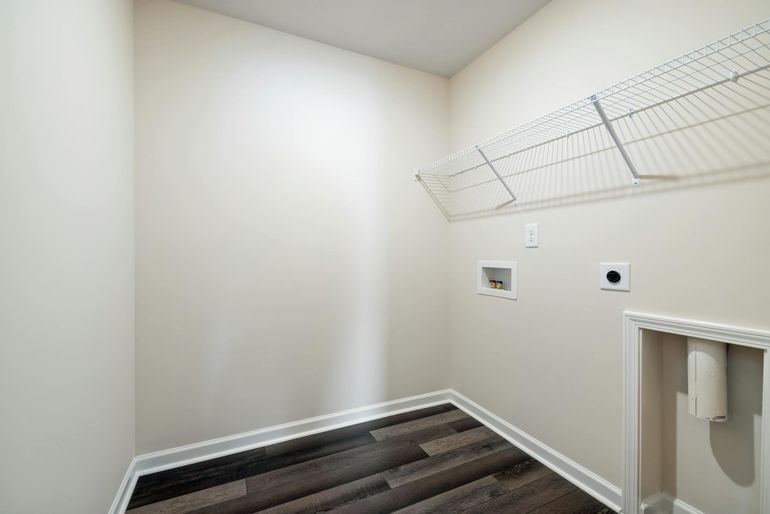

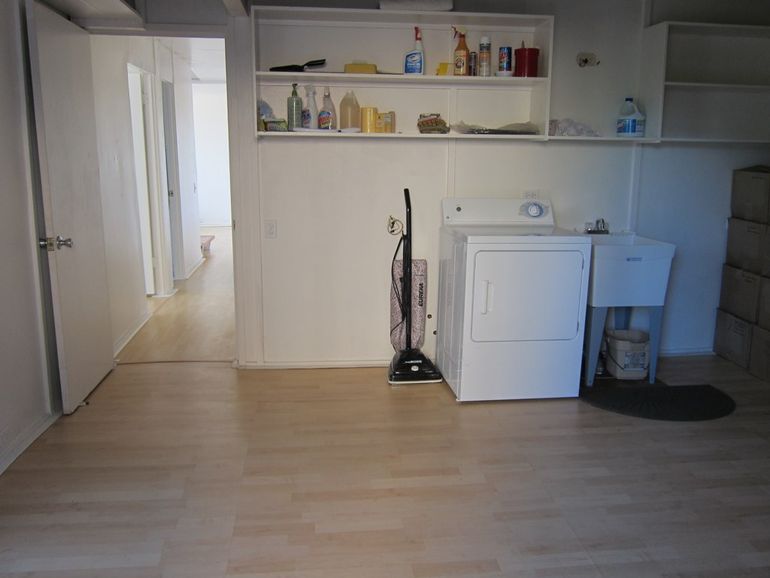

Отдельно посмотрите на саму комнату, где собрано оборудование. Техпомещение без света, слива и нормального прохода превращает любое обслуживание в борьбу: монтажник работает с фонариком, вода льётся на пол, а сменные картриджи негде разложить. Это тот случай, когда слабая планировка дорого стоит на каждом сервисном визите.

Зафиксируйте требования к помещению в проекте письменно и проверьте их до чистовой отделки. Решение по каждому пункту должно иметь владельца — проектировщика или прораба, с которого можно спросить за исполнение.

• Освещение прямо над оборудованием, а не только у двери
• Трап или раковина в полу техпомещения для слива воды при замене картриджей
• Розетка 220 В рядом с оборудованием для подсветки и инструмента
• Свободный проход к лицевой стороне каждого узла шириной не меньше 60 см
• Дверь, которая открывается на полную ширину и не упирается в колбы или короб
• Полка или ниша для запаса картриджей и ключей рядом с фильтрами
