Глубина и способ укладки кабеля на участке: траншея, песок, лента и гофра

Как смотреть на участок перед прокладкой кабеля

Прежде чем брать в руки лопату, стоит постоять у дома с чашкой чая и спокойно посмотреть на участок сверху, как на карту. Кабель в земле живёт десятилетиями, и его маршрут лучше один раз продумать, чем потом перекладывать из-за новой клумбы или расширенного въезда. Главный вопрос — не где короче, а где безопаснее: подальше от зон, где копают, ездят и сажают.

Удобнее всего сначала отметить колышками и шнуром постоянные ориентиры: углы дома, баню, столб освещения у ворот, край дорожки. Потом мысленно дорисовать то, чего ещё нет: будущие грядки, площадку под мангал, расширение парковки. Кабель прокладывают не по сегодняшнему участку, а по тому, каким он будет через пять-семь лет.

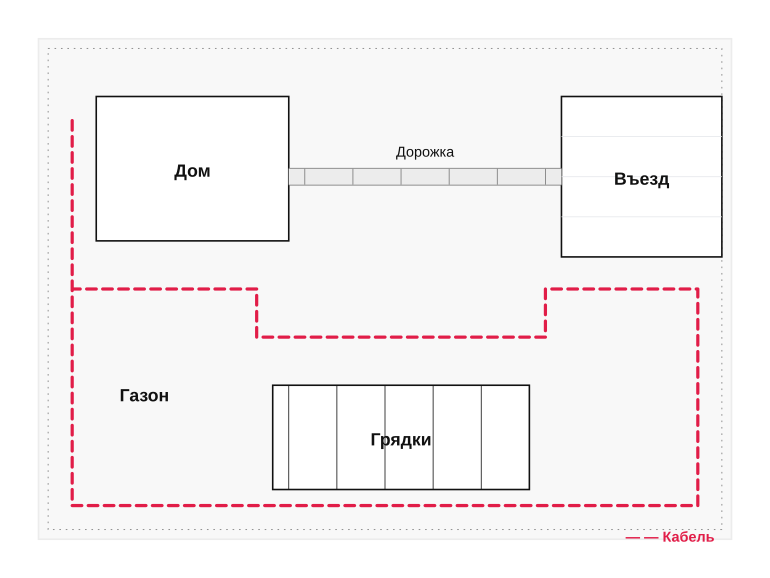

Маршрут по прямой и вдоль постоянных границ

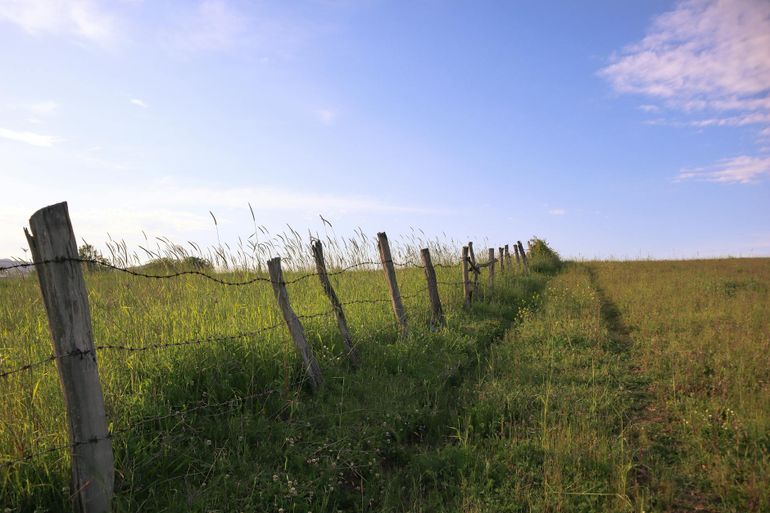

Самый надёжный маршрут — не по диагонали через газон, а вдоль того, что точно не сдвинется: забор, отмостка дома, край бетонной дорожки. Так кабель проще найти через годы, когда понадобится подключить новый фонарь или подкопать соседний участок земли под кусты. Прямые линии и понятные привязки экономят нервы будущему вам.

Повороты лучше делать прямыми углами, а не плавными дугами: их легче запомнить и зарисовать на схеме. Каждый поворот стоит привязать рулеткой к двум постоянным точкам — например, углу дома и столбу забора — и эти замеры сохранить. Через десять лет такой листок бумаги дороже любого навигатора.

• Вдоль забора с отступом 30–50 см внутрь участка
• Вдоль края бетонной дорожки или отмостки
• Прямыми отрезками с привязкой поворотов рулеткой
• С запасом по длине 1–1,5 м на каждом конце

Где нельзя класть кабель: грядки, будущие посадки, въезд

Есть зоны, где кабель в земле почти гарантированно получит повреждение, и их стоит обойти стороной даже ценой лишних метров траншеи. Грядки перекапывают каждый сезон, под плодовые деревья уходят корни на полтора-два метра вглубь и в стороны, а под колесом машины грунт проседает и давит на оболочку. Лучше потратить лишний моток кабеля, чем через три года искать пробой под клубникой.

Отдельно посмотрите на места, где вы пока ничего не планируете, но в перспективе может появиться теплица, дровник или детская площадка. Если такая зона напрашивается логически — ровное солнечное место, удобный подъезд — кабель туда лучше не вести транзитом, а обогнуть по периметру.

• Грядки и приствольные круги плодовых деревьев
• Зона будущей теплицы или парника
• Заезд для машины без усиленной защиты кабеля
• Места под планируемую плитку и площадки
• Участки, где планируется бурение скважины или септик

На какую глубину копать в разных зонах участка

Глубина траншеи на участке — это не одна универсальная цифра, а компромисс между усилиями на копку и тем, что будет происходить над кабелем потом. Чем тяжелее нагрузка сверху и чем чаще в это место воткнут лопату, тем глубже нужно уйти.

Удобно мысленно поделить участок на зоны и для каждой прикинуть, что её ждёт: только трава и каблук, регулярная перекопка штыковой лопатой, велосипед и тачка, колесо легковушки или слой плитки с подушкой. От этого и пляшет глубина — от 50–60 см под газоном до 80–100 см под заездом.

Газон и декоративные зоны

Под газоном и в декоративных уголках, где растут многолетники и невысокие кустарники, разумный ориентир — 50–60 см от поверхности до кабеля. Газонокосилка и каблук такую глубину не достанут, а вот воткнутая на штык лопата при пересадке пиона спокойно уходит на 30–35 см, и этот запас как раз спасает кабель.

Если зона чисто декоративная — например, площадка под хвойными или отсыпка корой между туями, — можно остановиться на 50 см, но обязательно добавить сигнальную ленту над песком. Корни декоративных растений вроде можжевельника или спиреи кабелю не страшны, а вот случайная посадка нового растения через пару лет — вполне.

• Газон под кошение — 50–60 см
• Цветник с многолетниками — 60 см
• Отсыпка под хвойными — 50 см плюс лента
• Приствольные круги деревьев — обходить стороной

Грядки, дорожки и заезд автомобиля

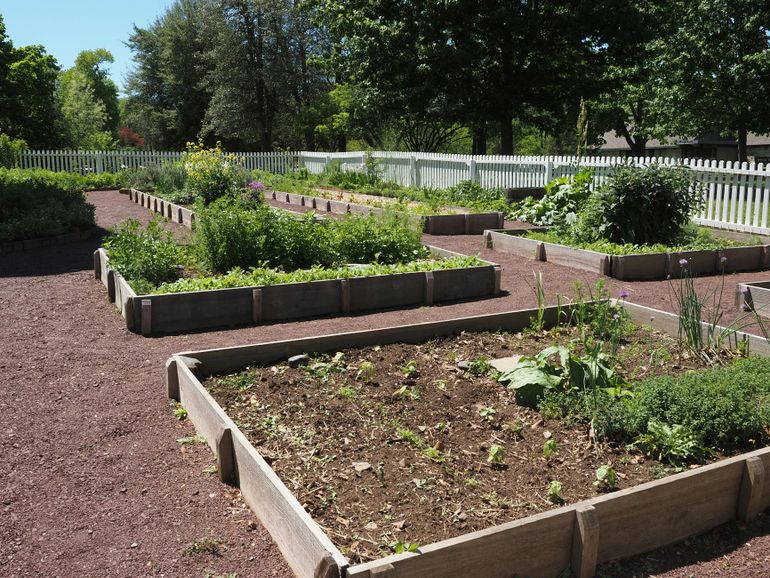

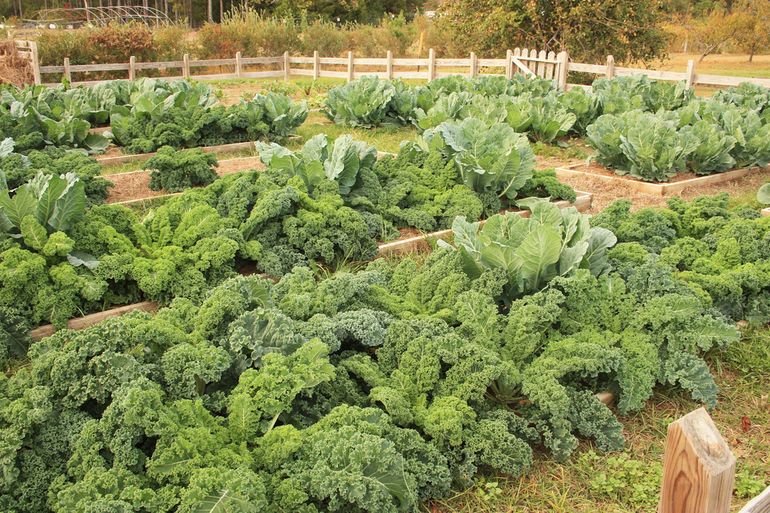

Грядки — самая коварная зона: тут регулярно работают штыковой лопатой, вилами и плоскорезом, а весной ещё и мотоблоком. Под огородом кабель закладывают не меньше чем на 70–80 см, и даже на такой глубине лучше пустить его в трубе ПНД — например, чёрной водопроводной диаметром 32 или 40 мм, чтобы случайный зуб культиватора не дотянулся до изоляции.

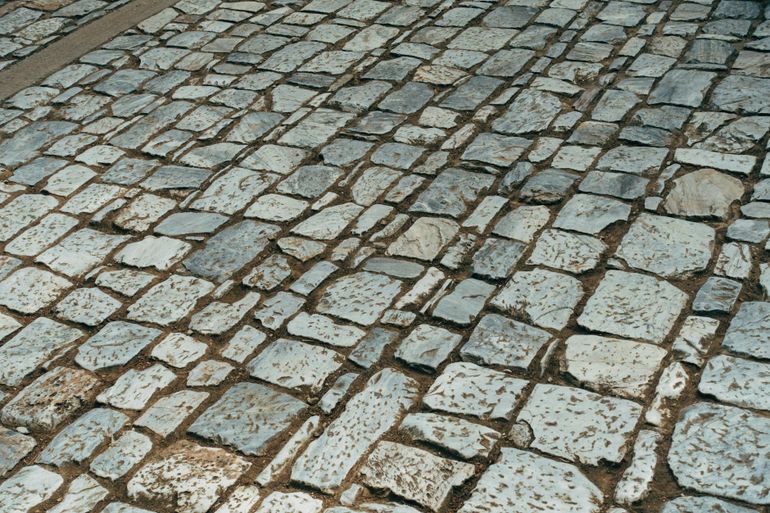

Под пешеходной дорожкой из плитки или отсыпки хватает 60–70 см, но кабель обязательно идёт в защитной трубе: ремонт мощения почти всегда означает выемку подушки на 20–30 см. Под заездом автомобиля логика жёстче — 80–100 см и труба ПНД или стальная гильза на всём участке проезда, потому что колесо легковушки даёт точечную нагрузку на грунт, и со временем она доходит вниз.

• Грядки и огород — 70–80 см, в трубе ПНД
• Пешеходная дорожка — 60–70 см, в гофре или ПНД
• Заезд для машины — 80–100 см, ПНД или стальная гильза
• Под тротуарной плиткой — 60 см от основания подушки, не от плитки

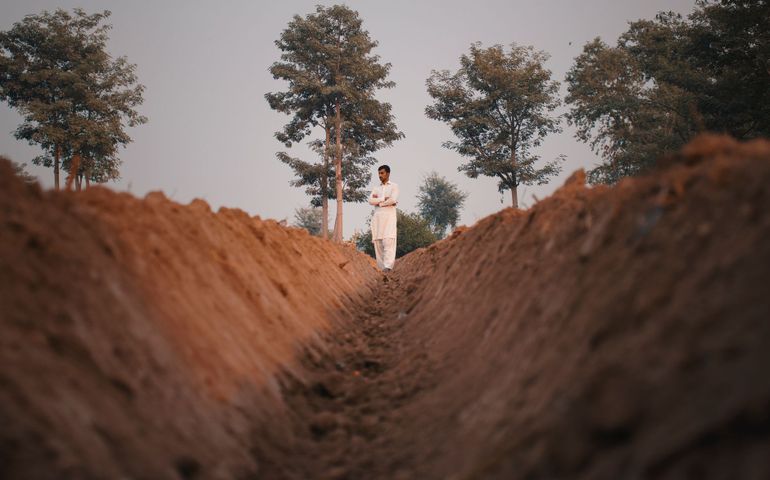

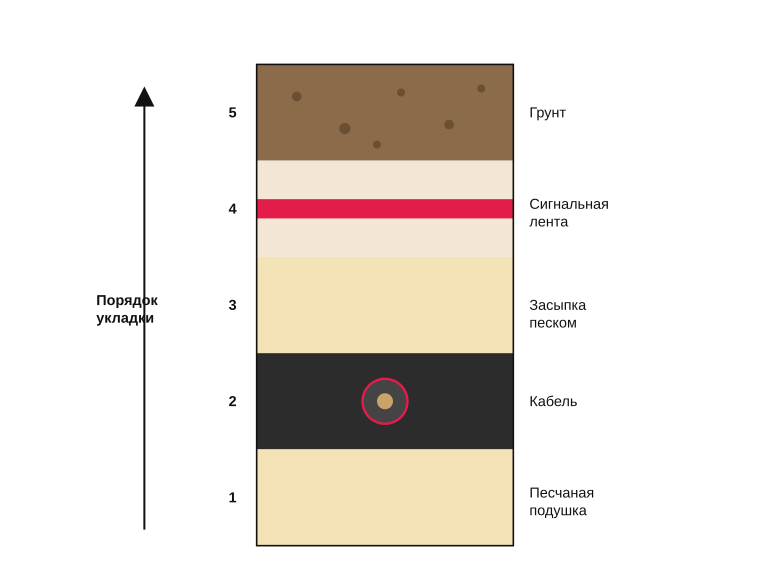

Как устроена правильная траншея: песок, кабель, лента, грунт

Траншея для кабеля — это не просто канавка, а слоёный пирог, в котором каждый слой делает свою работу. Снизу — мягкая постель из песка, чтобы кабель не лежал на острых камнях. Сверху — ещё один песчаный слой, который гасит удары лопаты и распределяет давление. Над ним — сигнальная лента как предупреждение тому, кто через пять лет полезет копать на этом месте. И только потом — обычный грунт, который вы возвращаете обратно.

Если хоть один слой пропустить, защита перестаёт работать. Кабель на голой глине через пару зим может получить продавленную изоляцию от острого камня, а без ленты сверху его легко перерубить штыковой лопатой при посадке куста. Поэтому собирать траншею имеет смысл по порядку, не торопясь и не экономя пару вёдер песка.

• Песчаная подушка снизу — 10 см
• Кабель, уложенный волной без натяга
• Засыпка песком сверху — 10 см
• Сигнальная лента поперёк трассы
• Обратная засыпка вынутым грунтом

Песчаная подушка снизу и сверху

На дно готовой траншеи насыпают слой песка примерно 10 см и слегка выравнивают рукой или дощечкой. Эта подушка нужна, чтобы кабель не упирался в камешки, корни и комки глины: на твёрдой неровности изоляция со временем продавливается, особенно если грунт пучинистый и зимой ходит вверх-вниз. Песок берут обычный карьерный или речной, без щебня и строительного мусора.

Сверху уложенного кабеля делают второй песчаный слой такой же толщины — ещё около 10 см. Он работает как амортизатор: гасит случайный удар лопатой при перекопке грядки и распределяет давление от колеса или каблука. Песок проливают водой, чтобы он осел и плотно облёг кабель без пустот.

• Песок без щебня и строительного мусора
• Подушка снизу — около 10 см
• Засыпка сверху — ещё около 10 см
• Лёгкая проливка водой для усадки
• Кабель укладывают с небольшим запасом, волной

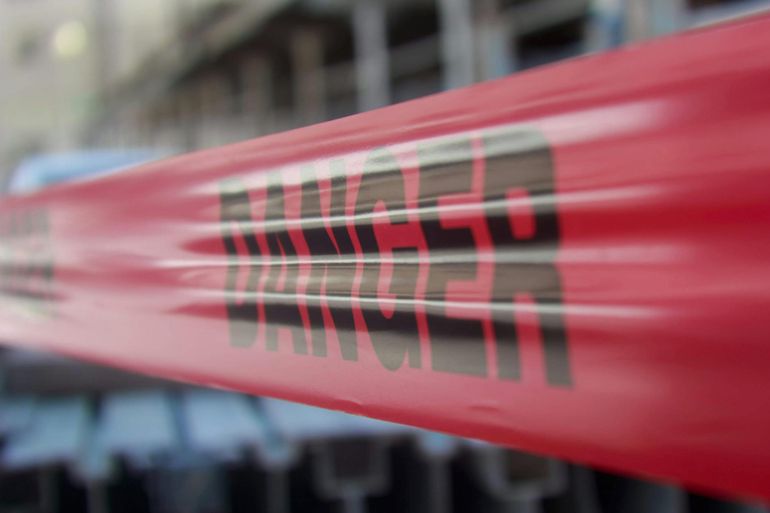

Сигнальная лента: зачем она и где её класть

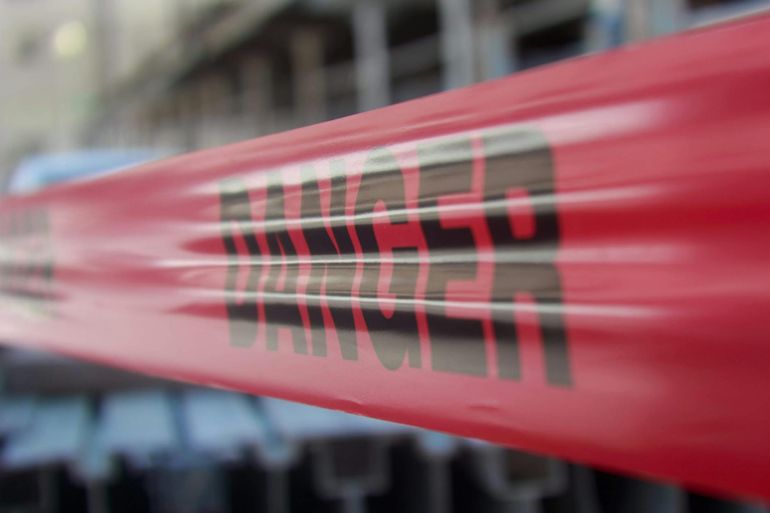

Сигнальная лента — это яркая красная полоса из ПВХ с надписью вроде «Осторожно, кабель», которую кладут поверх песчаной засыпки, не доходя до поверхности примерно 25–30 см. Смысл простой: через несколько лет вы или новый хозяин участка забудете, где именно проходит трасса, и при копке наткнётесь сначала на ленту, а не на жилу под напряжением. Это даёт шанс остановиться и сменить инструмент.

Ленту раскатывают по всей длине траншеи, без разрывов на поворотах, и слегка присыпают песком, чтобы она не сбилась при обратной засыпке грунтом. На въезде под машину и под пешеходной дорожкой ленту кладут обязательно, даже если кабель идёт в трубе: труба защищает от механики, а лента — от того, что про неё забудут.

• Красная ПВХ-лента с надписью о кабеле
• Глубина укладки — 25–30 см от поверхности
• Раскатывают по всей трассе без разрывов
• Присыпают тонким слоем песка перед грунтом
• Кладут даже поверх трубы ПНД или гофры

Когда хватает кабеля в земле, а когда нужна гофра или ПНД

На участке редко получается уложить кабель в идеально ровную, спокойную зону: где-то по нему пройдут люди, где-то проедет машина, а где-то ляжет тротуарная плитка, под которой потом ничего не перекопаешь. Поэтому защиту удобно делить на три уровня: голый кабель в песчаной подушке под сигнальной лентой, кабель в гофре ПВХ и кабель в жёсткой трубе — ПНД или металлической гильзе. Чем выше нагрузка на участок земли сверху и чем сложнее туда добраться лопатой, тем серьёзнее должна быть оболочка.

Логика простая: песок и лента защищают от случайной лопаты на газоне или грядке, гофра добавляет механический и монтажный запас, а труба ПНД и металл нужны там, где кабель в принципе нельзя будет потревожить — под плиткой, бетонной отмосткой и заездом для машины. Если перепутать уровни, можно либо переплатить за лишнюю трубу там, где хватило бы песка, либо через пару лет ловить пробой под брусчаткой, которую жалко разбирать.

Гофра ПВХ: где она реально помогает

Гофра ПВХ — это не броня, а аккуратный рабочий чехол. Она защищает изоляцию кабеля от мелких камней в обратной засыпке, от трения о грунт при подвижках почвы и от случайного повреждения, когда вы через год копаете рядом яму под куст или столбик освещения. На обычной траншее вдоль газона или грядки гофра уместна как страховка: песчаная подушка снизу, кабель, сверху ещё песок, гофра по всей длине и сигнальная лента над ней.

А вот рассчитывать на гофру там, где сверху проедет колесо или ляжет тяжёлая плитка, не стоит — она сминается под точечной нагрузкой и не держит вес. Под заездом, бетоном или брусчаткой гофра в лучшем случае облегчит протяжку запасного кабеля, но как защиту её там воспринимать нельзя.

• Защита изоляции от камней в засыпке
• Страховка при будущих перекопках рядом
• Удобство замены кабеля протяжкой
• Аккуратный переход через мягкие зоны: газон, грядки, цветники

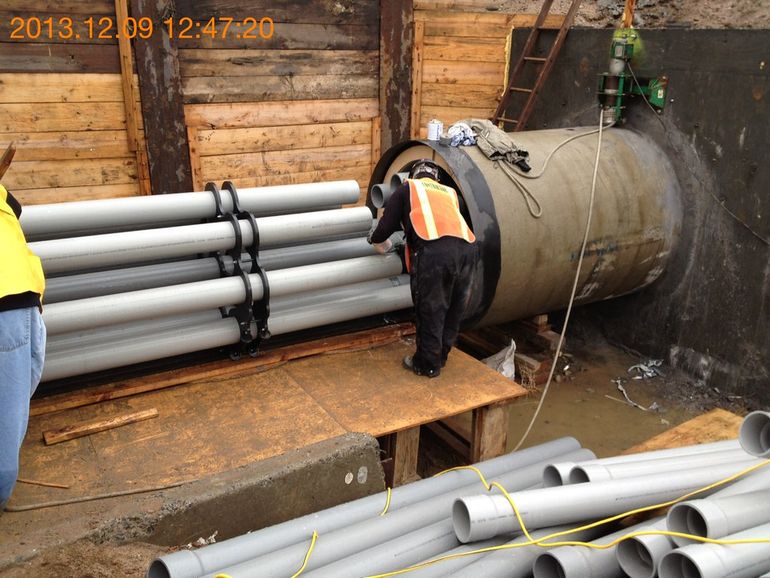

Труба ПНД и металл: под плиткой, дорожкой и заездом

Жёсткая труба нужна там, где кабель после укладки станет физически недоступен и где сверху будет постоянная или ударная нагрузка. Чёрная труба ПНД (например, ПЭ 32 или 50 мм с толстой стенкой) хорошо держит давление грунта и колеса легкового автомобиля, не гниёт и не боится влаги, поэтому её закладывают под пешеходными дорожками, под тротуарной плиткой, под въездом и в местах, где траншея проходит через будущую отмостку.

Металлическая гильза — стальная труба с зачищенными краями — берёт на себя самые жёсткие участки: проезд грузовой техники, переход через бетонную плиту, ввод через фундамент. Её закладывают с запасом по длине, чтобы концы выходили за пределы нагруженной зоны минимум на 30–50 см, иначе вся защита теряет смысл прямо на стыке.

• ПНД — под пешеходными дорожками и тротуарной плиткой
• ПНД с толстой стенкой — под заездом легкового автомобиля
• Стальная гильза — под проездом тяжёлой техники
• Металл — на переходе через фундамент и бетонную плиту
• Запас трубы за пределы нагруженной зоны 30–50 см

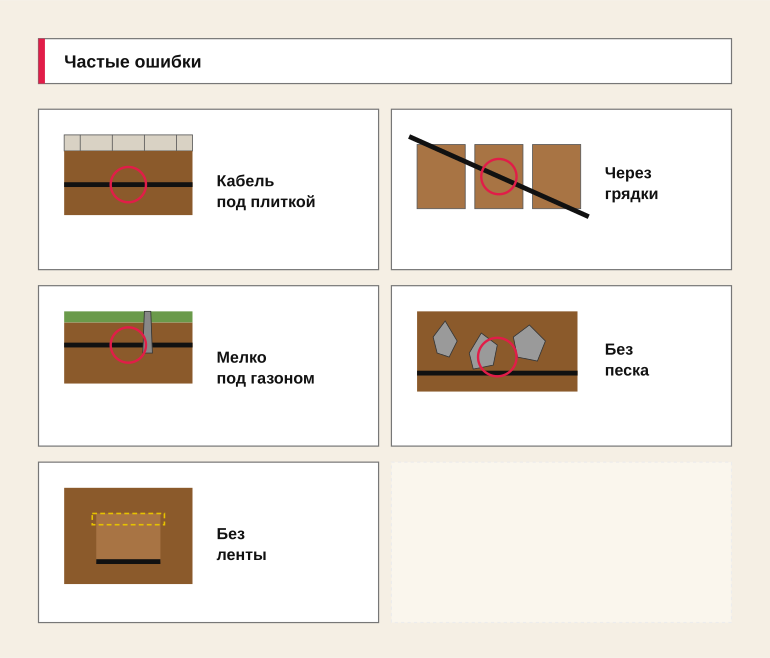

Типовые ошибки при прокладке кабеля на участке

Большинство проблем с подземным кабелем рождается не в момент пробоя, а на этапе планирования траншеи: хозяин торопится закопать, пока стоит сухая погода, и пропускает мелочи, которые потом обходятся в перекопанный газон или вскрытую дорожку. Если посмотреть на участок заранее глазами лопаты, каблука и автомобильного колеса, большую часть ошибок видно ещё до того, как кабель ляжет в землю.

Ниже разобраны самые частые промахи, которые встречаются на дачных участках. Узнаёте свой план хотя бы в одном пункте — есть смысл переделать сейчас, пока траншея открыта и грунт не утрамбован.

• Кабель уложен прямо в стяжку или под плитку без трубы
• Линия идёт диагональю через будущие грядки
• Глубина под газоном всего 15–20 см
• Нет песчаной подушки на каменистом грунте
• Забыта сигнальная лента над кабелем

Кабель под плиткой и в стяжке без трубы

Очень частая история: к беседке или фонарю кабель тянут по будущей дорожке и закладывают прямо в песчаное основание под тротуарную плитку, а иногда и в бетонную стяжку у крыльца. Пока всё новое, проблема не видна, но через пару сезонов плитка проседает, основание подвижное, и оболочка кабеля начинает тереться о камень или арматуру. Любой ремонт дорожки превращается в раскопки с риском перебить жилу штыковой лопатой.

Под любым твёрдым покрытием кабель должен идти в защитной трубе с запасом по диаметру — например, в гофре ПВХ для лёгких пешеходных зон или в трубе ПНД для дорожки и стяжки. Тогда при ремонте плитки кабель можно просто вытянуть и заменить, не разбирая всё покрытие, а нагрузка от шагов и техники приходится на трубу, а не на оболочку.

• Под пешеходной плиткой — гофра ПВХ как минимум
• Под въездом и стяжкой — труба ПНД с запасом по диаметру
• Концы трубы выводят за край покрытия минимум на 20–30 см
• Внутри трубы кабель должен лежать свободно, без натяжения

Диагональ через будущие грядки и мелкая глубина

Вторая типичная ошибка — проложить кабель самой короткой линией, наискосок через участок, не думая о том, что весной на этом месте появятся грядки, парник или приствольный круг яблони. Штыковая лопата уверенно уходит на 25–30 см, а если кабель закопан на те же 20 см «чтобы быстрее», встреча с ним — вопрос одного весеннего перекопа. Та же история с газоном, который кажется безобидным: аэратор, колышки для качелей, каблук на мягкой после дождя земле — всё это работает в верхних 10–15 см.

Правильнее вести кабель вдоль границ: по краю дорожки, забора, отмостки, и закладывать его глубже привычной глубины лопаты — ориентир 50–60 см для газона и декоративных зон и 70–80 см под грядками. Сверху обязательно сигнальная лента: даже если через пять лет хозяин забудет точную трассу, лента остановит копающего раньше, чем он доберётся до жилы.

• Не вести трассу диагональю через открытый грунт
• Под грядками — минимум 50–70 см и труба ПНД
• Под газоном — не мельче 50 см, иначе достанет аэратор и лопата
• Над кабелем — сигнальная лента на 15–20 см выше
