Инженерные системы в проекте дома: что закладывают до начала стройки

Почему инженерку решают на бумаге, а не на стройке

Когда проект дома сводится к красивым фасадам и расстановке мебели, инженерка становится тем, что «доделают по месту». На практике это значит, что после возведения коробки выясняется: котельная не помещается под нужное оборудование, ввод газа упирается в окно соседней комнаты, а магистраль вентиляции не проходит через перекрытие без понижения потолка в коридоре.

Инженерный проект — это не отдельная папка для монтажников, а сетка ограничений, которая задаёт планировку не меньше, чем расстановка спален. Место под котёл, шахты, точки ввода коммуникаций и трассы труб занимают реальные кубометры дома и определяют, где окажутся стояки, ниши и понижения потолка. Если эти решения не зафиксированы на бумаге, их придётся принимать с перфоратором в руках.

Дальше в статье мы пройдём по дому как по карте проектировщика: где разместить котельную, как завести в дом воду, газ и электричество, куда уйдут вентиляционные шахты и где останется место под бойлер, рекуператор и фильтры. Сейчас разберём, почему этот обход вообще нужно делать до начала стройки.

Цена ошибки: что приходится переделывать

Самая дорогая переделка — это та, которая затрагивает несущие конструкции. Если в проекте не предусмотрена шахта для вентиляции, её приходится либо штробить в перекрытии (что часто запрещено), либо вести воздуховоды по потолку с понижением до 2,3–2,4 метра в коридоре и санузлах. То же самое с канализационным стояком: смещение на полметра после заливки плиты означает либо короб в полу, либо подъём чистового пола на 10–15 см.

Вторая статья расходов — оборудование, которому не нашлось места. Бойлер косвенного нагрева на 200 литров — это шкаф размером примерно 60×60×130 см, и если в котельной 4 м² его поставили вплотную к котлу, для рекуператора или магистрального фильтра места уже не остаётся. В итоге фильтры уезжают в санузел, рекуператор — на холодный чердак, а сервисное обслуживание превращается в квест.

Третья группа потерь — это метры жилой площади. Незапланированный короб под стояк в гостиной, выступ под газовую трубу на кухне, фальшстена для разводки тёплого пола в санузле — каждая такая мелочь съедает по 0,2–0,5 м² и ломает расстановку мебели, которую владелец уже держал в голове.

• Штробление стен и перекрытий под не предусмотренные трассы
• Понижение потолков из-за воздуховодов, идущих по потолку
• Короба и фальшстены под стояки и магистрали
• Перенос оборудования в неподходящие помещения — на чердак, в санузел
• Подъём чистового пола ради уклона канализации
• Повторное согласование ввода газа из-за переноса котельной

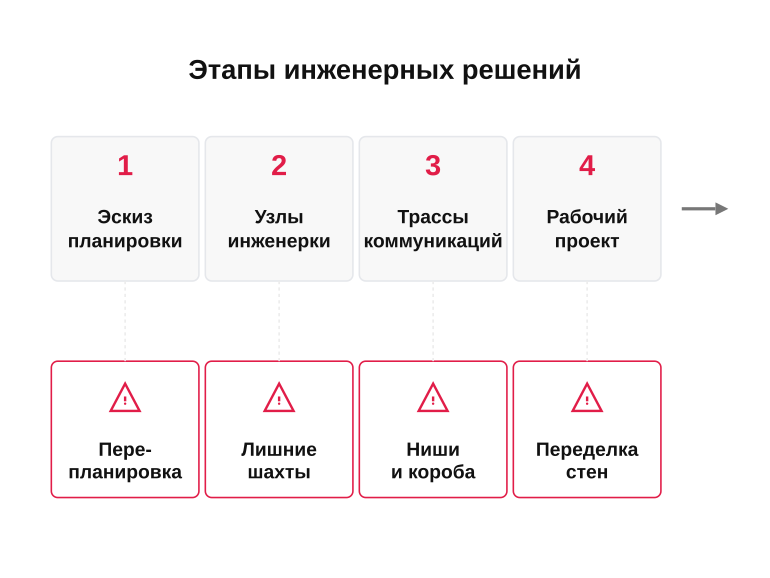

Кто и когда принимает инженерные решения

Идеальная последовательность выглядит так: сначала архитектор делает эскиз с планировкой, затем к работе подключается инженер-проектировщик и расставляет на этой планировке узлы — котельную, санузлы, шахты, точки ввода. Только после этого планировка фиксируется и идёт в рабочий проект. На практике инженера часто зовут уже после согласования фасадов, и ему остаётся встраиваться в готовую коробку.

Минимальный комплект специалистов для среднего частного дома — архитектор, инженер по отоплению и водоснабжению (ОВ и ВК), электрик и проектировщик вентиляции. Для газового ввода нужен отдельный проект от организации, имеющей допуск; его делают параллельно с архитектурным, потому что согласование занимает месяцы и влияет на расположение котельной.

Заказчик в этой схеме принимает не технические, а сценарные решения: будет ли в доме газ или только электричество, нужен ли тёплый пол на всех этажах, планируется ли приточно-вытяжная вентиляция с рекуперацией, какой запас по мощности закладывать на гараж и баню. Эти ответы должны быть готовы до того, как инженер начнёт расставлять оборудование, иначе проект придётся переделывать дважды.

• Архитектор — планировка, фасады, несущие конструкции
• Инженер ОВ — отопление, котельная, разводка труб
• Инженер ВК — водоснабжение и канализация, вводы и стояки
• Проектировщик вентиляции — шахты, место под рекуператор
• Электрик — ввод, щитовая, расчёт нагрузок
• Газовая организация с допуском — проект ввода газа

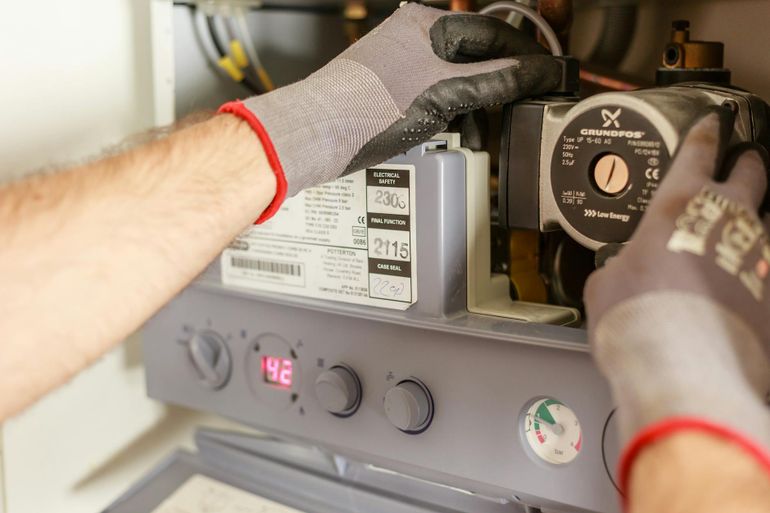

Котельная: размеры, расположение и что туда должно влезть

Котельная — то помещение, из-за которого чаще всего переделывают планировку уже на этапе согласования проекта. Новички закладывают под неё кладовку 1,5 на 2 метра, а потом выясняется, что туда не входит ни бойлер косвенного нагрева, ни группа безопасности, ни нормальный подход к котлу для обслуживания.

Размер и расположение котельной диктуют сразу три фактора: тип топлива, мощность котла и состав дополнительного оборудования. Газовая котельная с настенным котлом до 30 кВт может стоять внутри дома при объёме помещения от 7,5 м³, а вот напольный газовый котёл мощнее 30 кВт требует отдельного помещения с окном, отдельным выходом наружу и нормируемой вентиляцией.

На этапе проекта важно решить не только где котельная, но и как в неё заходят коммуникации: газовая труба идёт строго снаружи по фасаду, дымоход должен пройти через перекрытия без пересечений с балками, а холодная вода и обратка отопления приходят с противоположных стен. Эти трассы фиксируют в проекте до того, как нарисованы окна на фасаде.

Минимальные габариты и требования к помещению

Для газового котла мощнее 30 кВт нормы требуют отдельного помещения площадью от 8 м² при высоте потолка не ниже 2,5 м, с окном площадью не меньше 0,03 м² на каждый кубометр объёма и с отдельным выходом на улицу или в нежилую часть дома. Электрокотельной достаточно ниши или техпомещения от 4 м², а под твердотопливный котёл закладывают от 10–12 м² с негорючей отделкой стен и пола.

Дверь в газовую котельную делают открывающейся наружу, шириной не менее 80 см, без порога — иначе невозможно занести напольный котёл и бойлер на 200 литров. Окно нужно открывающееся, с форточкой: это аварийный сброс при утечке газа, а не декоративный элемент. Под дверью оставляют зазор 2–3 см или ставят решётку для притока воздуха.

Отдельно учитывают подходы: перед котлом нужно минимум 1 метр свободного пространства для обслуживания, сбоку — 60 см для замены теплообменника. Если котельная пристроена снаружи, её фундамент и стены закладывают в общий проект дома, а не достраивают потом, иначе появится мостик холода и трещина по примыканию.

• Площадь от 8 м² для газового котла свыше 30 кВт
• Высота потолка не ниже 2,5 м
• Открывающееся окно с форточкой
• Дверь шириной от 80 см наружу открывания
• Приточная решётка или зазор под дверью
• Негорючая отделка стен и пола

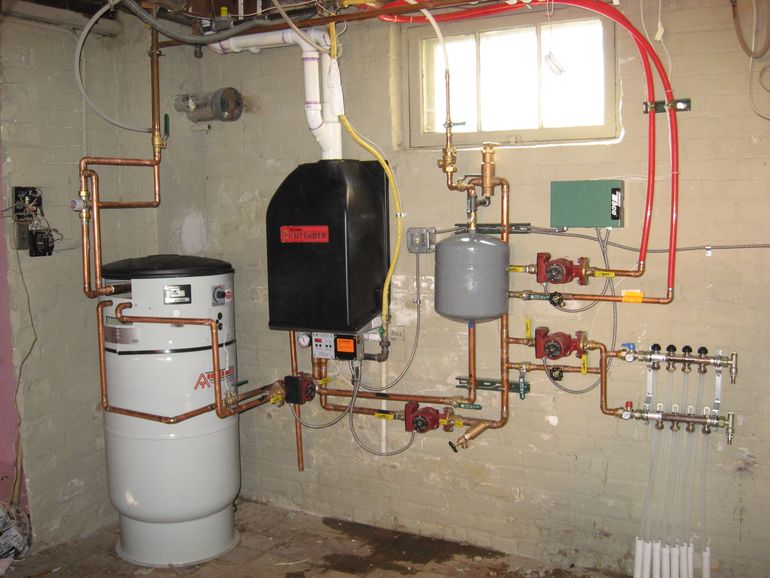

Что должно поместиться, кроме котла

Самая частая ошибка проекта — место заложено только под сам котёл. На практике в котельной собирается целый узел оборудования, который занимает в 2–3 раза больше площади, чем кажется по картинкам из каталога. Если упустить это на этапе планировки, бойлер уезжает в санузел, гидрострелка висит над дверью, а коллекторы прячут в шкаф на кухне.

Под бойлер косвенного нагрева на 150–200 литров нужно отдельное место у стены — это цилиндр высотой около 1,5 м и диаметром 60 см, плюс обвязка сверху. Гидрострелку и распределительные коллекторы обычно вешают на свободную стену рядом с котлом, под них закладывают участок шириной около 1 метра. Магистральные фильтры грубой и тонкой очистки воды, счётчик, редуктор давления — всё это ставится на вводе и требует ещё 50–70 см по стене.

• Бойлер косвенного нагрева на 150–200 л
• Гидрострелка и распределительные коллекторы отопления
• Расширительные баки отопления и ГВС
• Циркуляционные насосы и группа безопасности
• Магистральные фильтры воды, например Гейзер или Аквафор
• Редуктор давления и счётчик холодной воды
• Стабилизатор напряжения для котла
• Трап в полу для аварийного слива

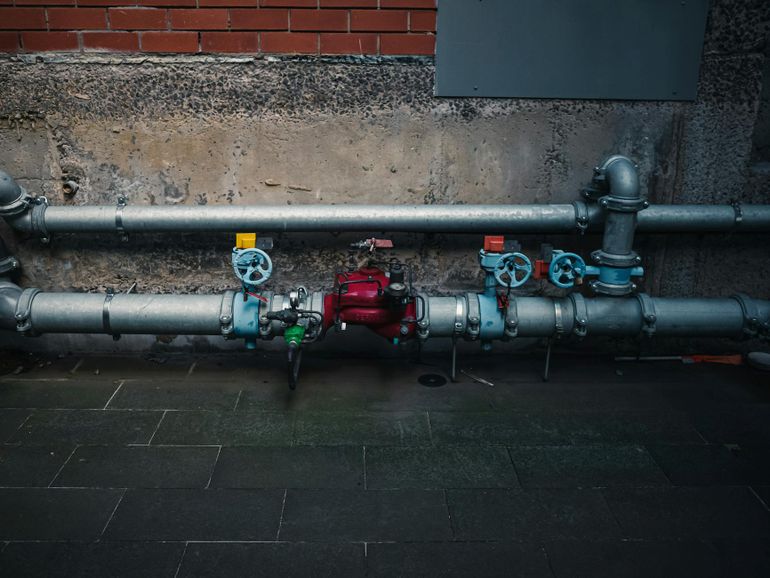

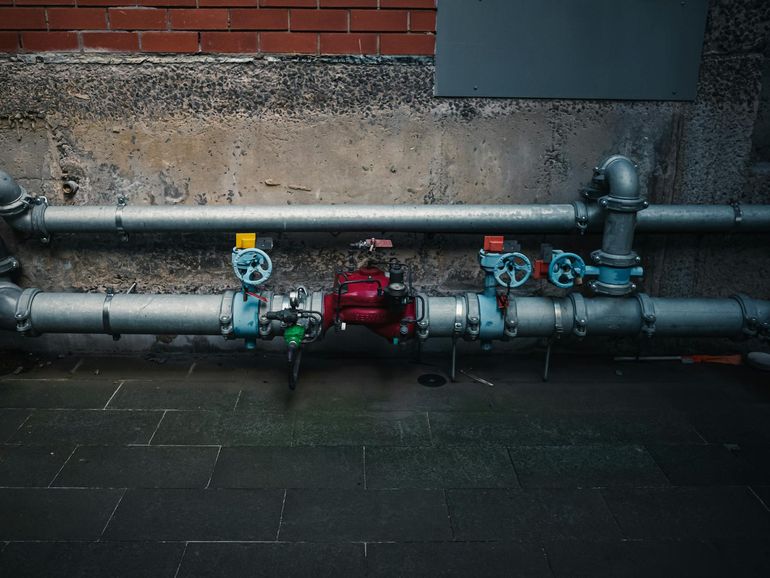

Вводы коммуникаций: где дом встречается с участком

Вводы коммуникаций — это места, где трубы и кабели заходят с участка в дом. На бумаге они выглядят как маленькие стрелки на плане, а на стройке превращаются в траншеи, гильзы в фундаменте и отверстия в стенах. Если их не зафиксировать в проекте, бригада сделает так, как удобно ей: ввод воды окажется в углу гаража, электрический кабель придёт с противоположной стороны от щитовой, а канализационный выпуск упрётся в несущую стену.

Логика простая: каждый ввод должен приходить максимально близко к тому помещению, где он будет обслуживаться. Вода — в котельную или техническое помещение с фильтрами и счётчиком, электричество — к щитовой, канализация — под санузлы и кухню, газ — к котлу с прямой видимостью. Чем длиннее путь трубы или кабеля внутри дома, тем больше штроб, коробов и потерь — и тем сложнее потом обслуживать систему.

На этапе проекта вводы согласуют не только между собой, но и с расположением колодцев, скважины, септика, газовой трубы и опоры электросети на участке. Если генплан участка не учтён, дом может оказаться развёрнут котельной в сторону, противоположную газовой магистрали, и подключение подорожает в разы или станет невозможным без переделки проекта.

Газ: отдельный разговор и жесткие правила

Газовый ввод — самая зарегулированная история из всех коммуникаций. Подключение делается по отдельному проекту, который согласуется с газораспределительной организацией, а место ввода в дом и расположение котла жёстко связаны нормами: котёл нельзя поставить в произвольной комнате, а трубу — провести через жилые помещения и спальни. Поэтому газовую схему обсуждают одновременно с архитектурным планом, а не после него.

Типовые требования, которые проектировщик закладывает заранее: отдельное помещение под котёл с окном и форточкой, объём не меньше 7,5–15 м³ в зависимости от мощности, высота потолка не ниже 2,5 метра, отдельный дымоход и приточная решётка в наружной стене. Газовая труба заходит в дом по фасаду через специальную гильзу, а не через подвал или цокольный этаж — это запрещено правилами.

Частая ошибка новичков — спроектировать красивый фасад и только потом узнать, что газовая труба пойдёт по нему открыто, с жёлтыми кранами и счётчиком на видном месте. Если хочется спрятать узел, это решается шкафом снаружи или продуманным размещением ввода с торца дома, но решение нужно принять на этапе проекта, а не на стадии чистовой отделки.

• Отдельное помещение под котёл с окном и форточкой
• Объём котельной от 7,5 м³ при мощности до 30 кВт
• Высота потолка не ниже 2,2–2,5 метра
• Дымоход и приточная решётка в наружной стене
• Ввод трубы по фасаду через гильзу, не через подвал

Вода, канализация, электрика, интернет

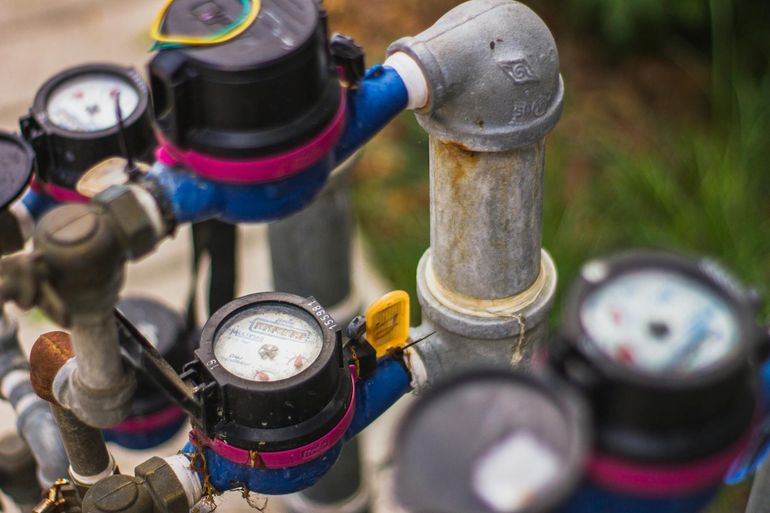

Вода заходит в дом через гильзу в фундаменте на глубине ниже промерзания — обычно 1,5–1,8 метра для средней полосы. Точка ввода должна быть рядом с тем помещением, где стоит узел водоподготовки: счётчик, магистральный фильтр механической очистки, при необходимости — умягчитель и фильтр тонкой очистки, например, картриджный или обратного осмоса. Если ввод сделать в дальнем углу, придётся тянуть холодную трубу через половину дома и терять давление.

Канализационный выпуск — это труба диаметром 110 мм, которая выходит из дома в сторону септика или станции биологической очистки, например, Топас или Юнилос. Её положение определяется ещё на этапе фундамента: после заливки плиты переделать выпуск практически невозможно. Санузлы и кухню в проекте размещают так, чтобы стояки сходились в одну точку и трубы шли с нужным уклоном 2 см на метр без длинных горизонтальных участков.

Электрический кабель от опоры или подземного ввода приходит в щитовую — это отдельное место площадью хотя бы 1–1,5 м² рядом с входом или в техническом помещении. Слаботочка (интернет, телевидение, охранная сигнализация) заводится отдельным кабелем в собственный слаботочный щит, а не в один шкаф с силовым электрощитом — иначе будут наводки и помехи. Оба ввода удобнее планировать с одной стороны дома, чтобы не вести параллельные траншеи.

• Вода — гильза в фундаменте на глубине 1,5–1,8 м, ввод в котельную или техпомещение
• Канализация — выпуск 110 мм с уклоном 2 см/м к септику
• Электричество — кабель к щитовой площадью 1–1,5 м² у входа
• Слаботочка — отдельный кабель и отдельный щит для интернета и сигнализации
• Все вводы желательно собрать с одной стороны дома

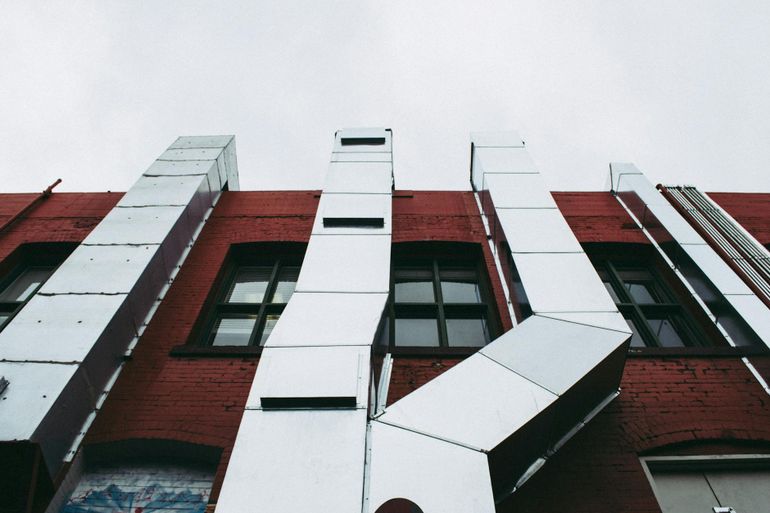

Вентиляционные шахты: то, что нельзя добавить потом

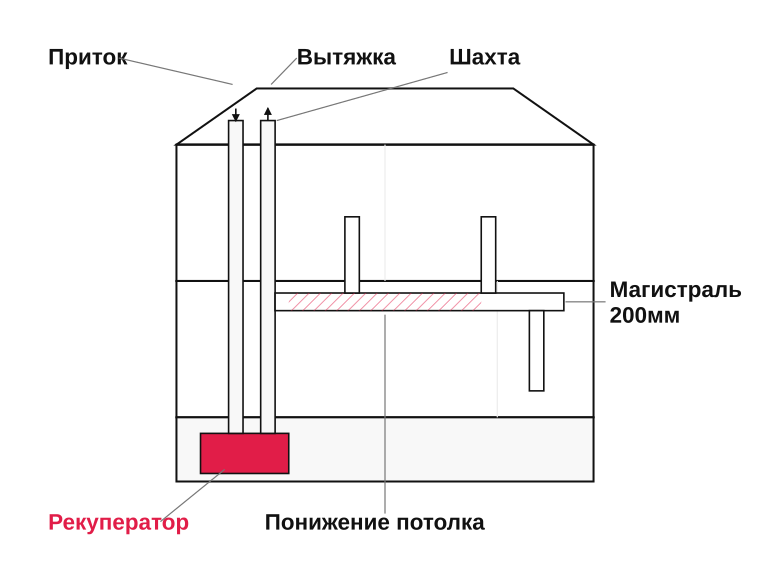

Вентиляция — самая недооценённая часть проекта. Её часто рисуют по остаточному принципу, когда планировка уже согласована, а несущие стены и перекрытия посчитаны. В итоге шахты упираются в балки, проходят через спальню или вылезают наружу там, где должно быть окно. Переделать это после стройки нельзя: вертикальный канал требует сквозного прохода через все этажи и кровлю, а добавить его задним числом — значит резать перекрытия и менять конструктив.

На стадии проекта закладывают два уровня решений: где идут вертикальные шахты для естественной вытяжки и где будет жить приточно-вытяжная установка с разводкой воздуховодов. Эти решения связаны с расчётом перекрытий, потому что под потолком первого этажа должно остаться место под магистрали — обычно 200–300 мм по высоте. Если архитектор не учёл этот запас, потолки в коридорах придётся понижать до 2,3–2,4 метра, а это уже видно глазом.

Типичные ошибки новичков повторяются из проекта в проект: шахта оказывается посреди гостиной и торчит коробом, рекуператор негде разместить кроме как в гардеробной, магистраль из санузла идёт над кроватью в спальне. Все эти ситуации — следствие того, что вентиляцию подключили к проекту последней, а не первой.

• Шахта проходит через жилую комнату вместо стены или шкафа
• Рекуператор негде поставить — нет технического помещения с нужной высотой
• Воздуховоды не помещаются под потолком без понижения высоты в коридорах
• Вытяжка из санузла выведена на фасад вместо кровли
• Приток в спальни не предусмотрен, окна заложены глухими стеклопакетами

Естественная вентиляция и приток

Даже если в доме планируется механическая приточно-вытяжная установка, в проекте всё равно закладывают вертикальные шахты от кухни, санузлов и котельной. Это требование норм и страховка на случай, когда оборудование выключено или сломалось. Шахты ведут на кровлю, а не на фасад: вывод в стену даёт обратную тягу при ветре и промерзает зимой.

Каналы удобнее прятать во внутренних капитальных стенах или в специально заложенных коробах рядом с дымоходом котла. Сечение обычного канала — около 140×140 мм для одного помещения, плюс утепление при проходе через холодный чердак. Если шахта оказывается во внешней стене, её обязательно утепляют, иначе на холодной поверхности будет конденсат и плесень.

Отдельный вопрос — приток воздуха. В герметичном доме со стеклопакетами без приточных клапанов вытяжка просто не работает: воздуху неоткуда взяться. На этапе проекта решают, как организовать приток: оконные клапаны (например, Aereco, Air-Box), стеновые приточники с фильтром или централизованная подача через установку. Без этого решения вытяжные каналы превращаются в декорацию.

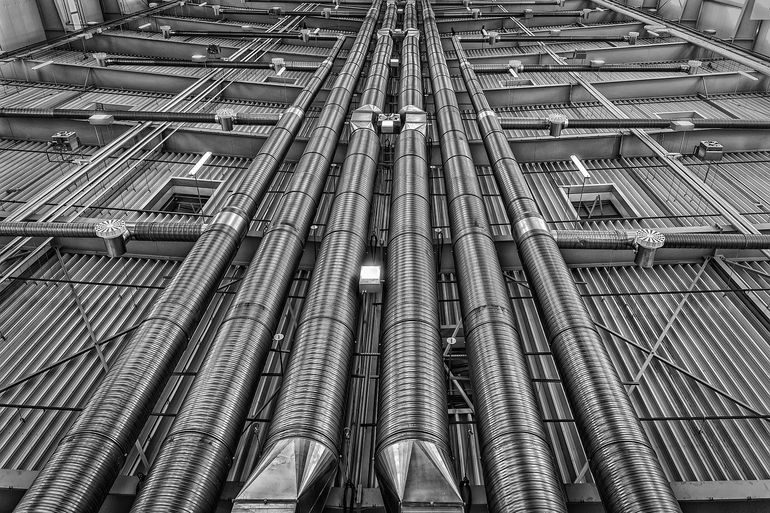

Место под рекуператор и магистрали воздуховодов

Приточно-вытяжная установка с рекуператором — это шкаф размером примерно 700×700×1200 мм, к которому подходят четыре воздуховода: уличный приток, вытяжка на улицу, подача в дом и забор из дома. Под него нужно отдельное помещение или ниша с доступом для обслуживания: менять фильтры придётся раз в 3–6 месяцев. Чаще всего рекуператор ставят в котельной, на техническом этаже или в кладовой рядом с входом.

Магистрали воздуховодов — это жёсткие или гибкие каналы диаметром 160–200 мм, которые расходятся от установки по всем комнатам. Они идут под потолком первого этажа и в перекрытии между этажами. Если архитектор не оставил под них 250–300 мм запаса, воздуховоды либо пересекают балки, либо вылезают коробом в жилые помещения.

На плане заранее размечают точки подачи и вытяжки: приток обычно идёт в спальни и гостиную, вытяжка — из санузлов, кухни и гардеробных. От этой раскладки зависит, где проложить магистрали и сколько раз они пересекут несущие конструкции. Чем проще геометрия трасс, тем тише работает система и тем меньше потерь давления на поворотах.

• Отдельное помещение или ниша с доступом для замены фильтров
• Свободное пространство 200–300 мм над потолком под магистрали
• Короткие прямые трассы до самых дальних комнат
• Вывод приточного и вытяжного патрубков на разные стороны фасада или на кровлю
• Шумоглушители на подаче в спальни

Разводка отопления и водоснабжения: трассы, а не схемы

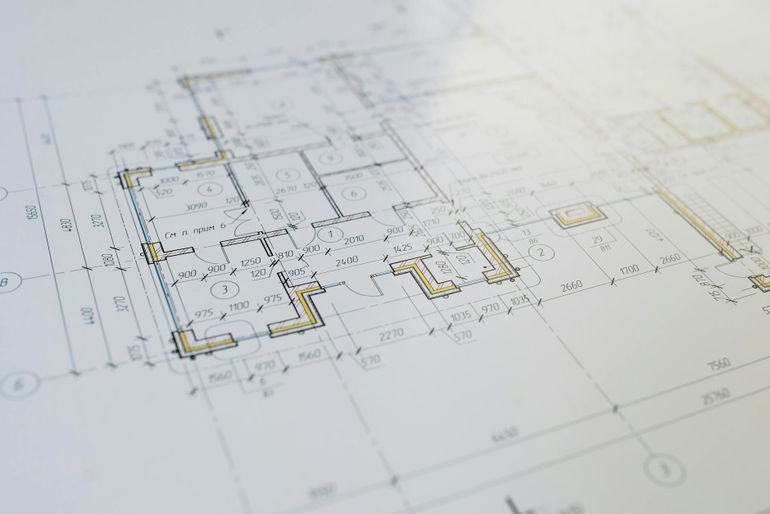

На этапе проекта бесполезно рисовать подробную схему котельной с маркировкой каждого фитинга: подрядчик всё равно соберёт обвязку под своё оборудование и арматуру. Что действительно нужно зафиксировать на бумаге — это трассы: откуда и куда идут трубы, где они поднимаются между этажами, где разветвляются на потребителей и где для них предусмотрено место в стенах и перекрытиях.

Логика проста: вода и теплоноситель выходят из котельной, поднимаются стояком на этаж, попадают в коллекторный шкаф и оттуда расходятся по комнатам. Каждый из этих узлов занимает физическое место, и если про него забыть на стадии планировки, потом коллектор оказывается в коридоре на виду, стояк проходит через угол гостиной, а гильзы в перекрытиях сверлятся уже по готовой стяжке.

Отдельный сюжет — рециркуляция горячей воды. Если санузлы разнесены по дому, ждать тёплую воду минуту-полторы никто не захочет, и проект должен учитывать обратную линию от дальней точки к бойлеру. Это плюс одна труба на каждой трассе и плюс место под насос рециркуляции возле водонагревателя.

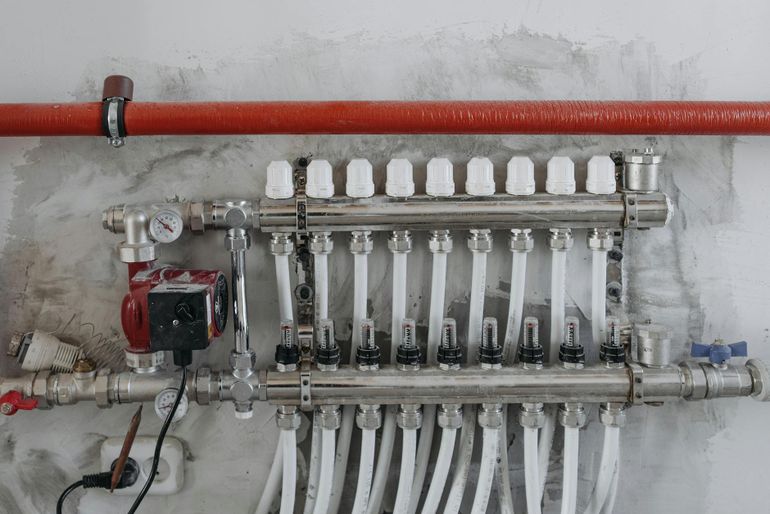

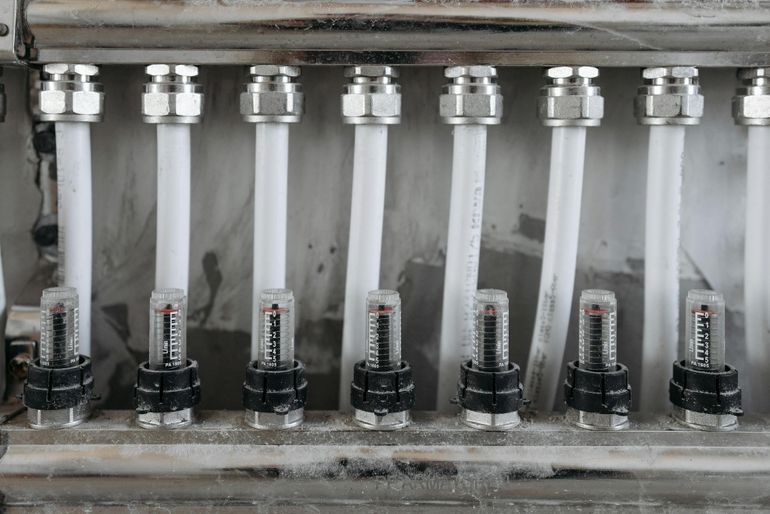

Коллекторные шкафы и ниши в стенах

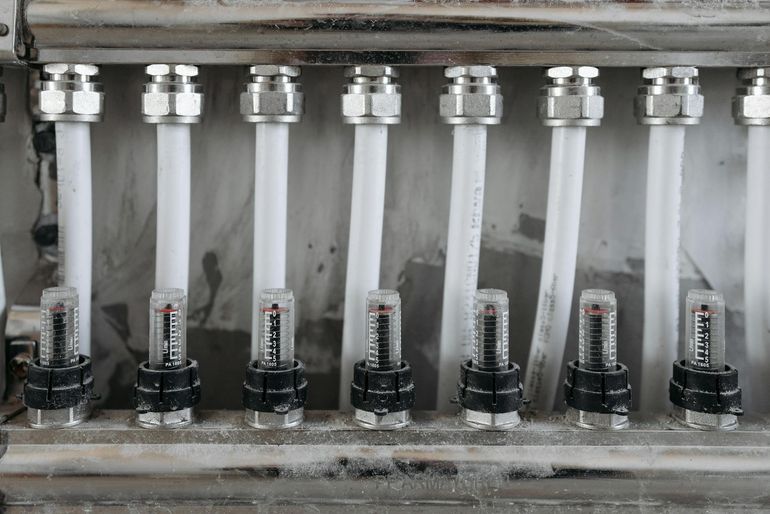

Коллектор — это гребёнка, от которой к каждому радиатору, контуру тёплого пола или санузлу идёт своя отдельная труба. Чтобы его куда-то поставить, в проекте нужна ниша в стене или встроенный шкаф: типовой коллекторный шкаф для частного дома — это примерно 60–80 см по ширине, 70–90 см по высоте и 12–15 см по глубине. Если про эту нишу забыть, шкаф вешают накладным на стену в коридоре, и он торчит как электрощит советского образца.

Расположение шкафа определяется не дизайном, а длиной труб: его ставят примерно в геометрическом центре потребителей этажа, чтобы плечи разводки были сопоставимыми. На втором этаже — отдельный шкаф, обычно над первым или рядом со стояком. В проекте имеет смысл показать не только саму нишу, но и то, как к ней подходит стояк снизу и куда уходят выводы: в стяжку пола, в стену к радиаторам, в санузел к смесителям.

Типичные ошибки новичков на этом этапе — ставить шкаф в спальне или гардеробной, прятать его за кухонным гарнитуром без сервисного доступа, размещать на наружной холодной стене. Доступ к коллектору нужен в любой момент: перекрыть отдельный контур, спустить воздух, заменить сервопривод. Закладывайте шкаф там, где к нему можно подойти, не разбирая мебель.

• Ширина ниши 60–80 см, глубина не меньше 12 см
• Высота низа шкафа от пола около 30–50 см для удобного подвода труб
• Доступ с фронтальной стороны без мебели и встроенной техники
• Внутренняя стена, а не наружная — чтобы трубы не промерзали
• Рядом — розетка 220 В для сервоприводов и насоса смесительного узла

Стояки, гильзы и проходы через перекрытия

Стояк — это вертикальный участок труб, который связывает котельную с этажными коллекторами. В двухэтажном доме обычно идёт пучок из 4–6 труб: подача и обратка отопления, холодная и горячая вода, рециркуляция, иногда отдельная линия на тёплый пол. Этот пучок должен где-то проходить через перекрытие, и место под него закладывают на стадии проекта вместе с конструктивом — как технологическую шахту 20×30 или 25×40 см.

Проход через перекрытие делают в гильзах: отрезках трубы большего диаметра, в которые продевают рабочую трубу. Гильза нужна по двум причинам: труба свободно температурно гуляет внутри неё, и при протечке этажом выше вода не сразу уходит в перекрытие. На уровне чистого пола гильза выступает на 2–5 см, чтобы пролитая вода не уходила в нижний этаж по стяжке. Всё это — ответственность проектировщика, а не сантехника на стройке.

Отдельная история — трубы в стяжке. Контуры тёплого пола, подводки к радиаторам снизу, разводка горячей и холодной воды по санузлу нередко идут именно в полу. В проекте полезно зафиксировать минимальную толщину стяжки над трубой (обычно 45 мм над контуром тёплого пола), требования к утеплителю под ним и к демпферной ленте по периметру. Иначе на этапе чистовой отделки выяснится, что пирог пола не помещается в заложенную высоту дверных проёмов.

• Шахта под стояк закладывается одновременно с расчётом перекрытий
• Гильзы в перекрытиях и наружных стенах — обязательны для всех трасс
• Трубы в стяжке — только цельные, без соединений и фитингов
• Утеплитель под контурами тёплого пола, например пенополистирол 30–50 мм
• Запас по высоте пирога пола: стяжка плюс финишное покрытие, например ламинат или плитка

Места, про которые забывают: бойлер, фильтры, рекуператор

Когда проект дома собран в основных чертах — стены, перекрытия, котельная, шахты, — наступает момент, в который чаще всего и совершаются обидные промахи. Мелкое оборудование, которое легко представить себе «где-нибудь в углу», на бумаге не отрисовывают, а на стройке внезапно выясняется, что углов уже не осталось: бойлер косвенного нагрева на 200 литров не лезет в котельную, под колбы магистральных фильтров не предусмотрен подход к вводу воды, а рекуператор втиснут под потолок кладовки так, что снять крышку фильтра можно только со стремянки и с матом.

Удобный приём — пройти по проекту ещё раз и под каждый узел инженерии мысленно положить прямоугольник свободного пола или стены с запасом 30–40 см вокруг для рук, ключа и шланга. Если такого прямоугольника нет, оборудование либо встанет криво, либо переедет в неподходящее помещение: фильтры окажутся в неотапливаемом тамбуре, бойлер — в жилой комнате за фальшстеной, а ввод газа упрётся в окно кухни и потребует переделки фасада.

Ниже — короткий список узлов, про которые забывают чаще всего, и таблица с требованиями к их размещению. Это не исчерпывающий перечень оборудования, а именно те позиции, которые регулярно выпадают из черновика проекта у новичков и потом становятся причиной переделок на этапе чистовой отделки.

• Бойлер косвенного нагрева на 150–200 л — занимает место рядом с котлом и требует подвода холодной и горячей воды, рециркуляции и слива
• Магистральные фильтры и умягчитель — например, колбы BB10 или BB20, кабинетный умягчитель — встают сразу после ввода воды, до разводки по дому
• Рекуператор приточно-вытяжной вентиляции — например, агрегаты типа Vents или Systemair — требует доступа к фильтрам, конденсатоотводу и сервисному люку
• Узел ввода газа с счётчиком и краном — выносится на фасад или в отдельный шкаф, не должен попадать под окно и балкон
• Гидроаккумулятор и автоматика скважины — например, бак на 50–100 л с реле давления — нужны рядом с вводом воды от скважины или колодца
• Коллекторный шкаф тёплого пола — закладывается в нишу стены с подводом подачи и обратки, обычно по одному на этаж

Как обсуждать инженерку с проектировщиком

Архитектурный проект, в котором есть только планировки, фасады и узлы конструкций, — это половина рабочего комплекта. Без инженерного раздела строитель будет принимать решения на глаз: где пробить отверстие под канализацию, куда вывести вытяжку с кухни, как протянуть трубы отопления через перекрытие. В итоге получится дом, который вроде бы построен по проекту, но с десятком импровизаций, переделать которые потом дорого и шумно.

Поэтому разговор с проектировщиком нужно вести так, чтобы инженерка обсуждалась наравне с планировкой. Не «давайте сначала нарисуем дом, а инженеры потом подстроятся», а параллельно: где котельная, как идут шахты, где ввод воды и газа, куда сядут щит и коллекторы. Архитектор должен либо иметь в команде инженеров, либо честно сказать, что инженерный раздел делает смежник, и согласовать с ним стыковку.

Ниже — два практических блока: какие разделы вообще должны быть в проекте, и какие вопросы стоит задать до того, как вы поставите подпись на договоре. Это не юридический чек-лист, а редакторская подсказка, как не остаться с красивыми планами и пустотой по инженерии.

Какие разделы должны быть в проекте

Полный комплект для частного дома обычно делится на архитектурный раздел (АР), конструктивный (КР) и инженерные: отопление и вентиляция (ОВ), водоснабжение и канализация (ВК), электроснабжение (ЭО), иногда отдельно слаботочка и газоснабжение (ГСВ). Если в договоре есть только АР и КР, инженерку будут додумывать на стройке.

Каждый инженерный раздел должен содержать не только схемы, но и спецификации: диаметры труб, мощности, типы оборудования, например котёл такой-то мощности, рекуператор с такой-то производительностью, фильтр магистральный определённого типоразмера. По этим документам потом считается смета и заказывается оборудование — без них подрядчик ставит то, что есть на складе.

Отдельно уточните, кто делает раздел газоснабжения. Его почти всегда выносят отдельно и согласуют со специализированной организацией, например с местным филиалом газораспределительной компании. На этапе архитектурного проекта достаточно зафиксировать место ввода, нишу под счётчик и помещение под котёл с нужными параметрами.

• АР — архитектурные решения
• КР — конструктивные решения
• ОВ — отопление и вентиляция
• ВК — водоснабжение и канализация
• ЭО — электроснабжение
• ГСВ — газоснабжение (отдельным проектом)
• Слаботочные системы — при необходимости

Что уточнить до подписания договора

До подписи важно понять, что именно входит в стоимость проекта, а что вам предложат докупить отдельно. Частая ситуация: архитектор продаёт «полный проект», а под ним подразумевает АР и КР, тогда как ОВ, ВК и ЭО — это допы по отдельному прайсу. Спросите прямо, какие из инженерных разделов вы получите по этому договору и в каком объёме — схемы, спецификации, аксонометрия.

Второй блок вопросов — про исходные данные. Проектировщику нужны топосъёмка участка, технические условия на воду, газ, электричество и точка подключения канализации или место под септик. Если ТУ ещё не получены, проект делается «вслепую», и потом схемы вводов придётся переделывать. Лучше потратить пару месяцев на сбор ТУ, чем перекраивать готовый проект.

Третий блок — авторский надзор и корректировки. Уточните, сколько правок входит в цену, кто согласует решения со смежниками (например, с газовиками или с поставщиком септика), и кто отвечает за стыковку разделов между собой. Без этого вы рискуете получить проект, в котором вентшахта по ОВ проходит ровно там, где по КР стоит балка перекрытия.

• Какие инженерные разделы входят в договор
• Есть ли ТУ на воду, газ, электричество
• Кто делает топосъёмку и геологию
• Сколько правок включено в стоимость
• Кто согласует газовый проект
• Как организован авторский надзор на стройке
• Кто отвечает за стыковку АР, КР и инженерки

Памятка застройщика: что зафиксировать в проекте до стройки

Инженерка — это та часть проекта, которую дороже всего переделывать постфактум. Если на бумаге зафиксированы место котельной, трассы труб, шахты и вводы, стройка идёт ровно: бригада не штробит свежие перекрытия, а оборудование встаёт туда, где для него заранее оставлен метраж и подведены коммуникации. Все остальные решения — отделка, мебель, ландшафт — гораздо терпимее к корректировкам по ходу работ.

Перед тем как отдавать рабочую документацию на участок, пройдитесь по дому ещё раз как проектировщик и сверьтесь с короткой памяткой ниже. Она собирает шесть смысловых блоков, по которым у новичков чаще всего возникают дыры: от площади котельной до отдельного инженерного раздела в составе проекта. Если по каждому пункту есть конкретный ответ на чертеже, а не в голове, — проект готов к выходу на площадку.

Главный признак зрелого проекта — инженерные решения видны на планах, разрезах и схемах, а не описаны словами в переписке с архитектором. Любая устная договорённость про «тут поставим бойлер» или «шахту потом придумаем» почти гарантированно превращается в перенос стен, фальш-короб под потолком или висящие по фасаду трубы.

• Котельная: отдельное помещение нужной площади, с окном, вытяжкой и вводами, а не закуток под лестницей
• Вводы коммуникаций: точки входа воды, газа, электричества и канализации согласованы с ТУ и отмечены на плане фундамента
• Вентиляционные шахты: сквозные каналы от подвала до кровли, проходящие через все этажи в одних и тех же осях
• Разводка отопления и водоснабжения: коллекторные узлы, трассы в стяжке и стояки увязаны с планировкой санузлов и кухни
• Места под оборудование: бойлер, гидроаккумулятор, рекуператор, магистральные фильтры, щит — каждому отведён конкретный метраж
• Инженерный раздел проекта: отдельные листы ОВ, ВК и ЭО, а не пометки на архитектурных планах
