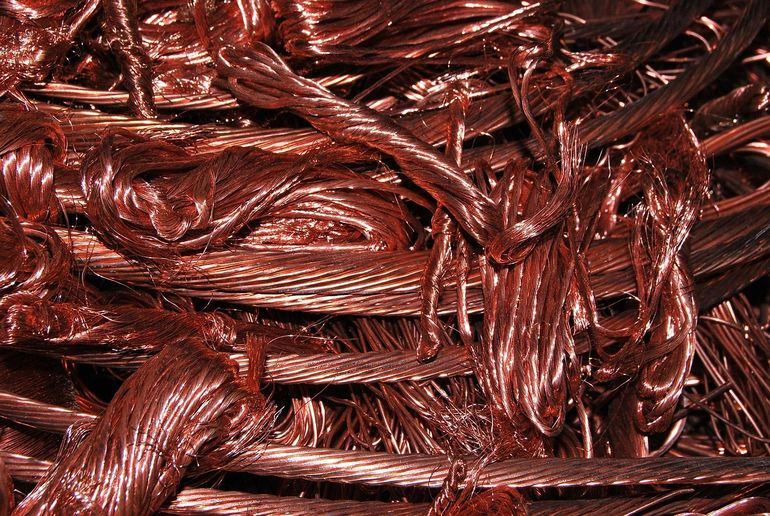

Кабель для проводки в доме: сечение, марка и где какой использовать

Как читать маркировку кабеля: разбор ВВГнг-LS и NYM по буквам

Маркировка кабеля выглядит как набор букв и цифр, но читается как короткая инженерная карточка: материал жилы, материал изоляции, поведение при пожаре, число и сечение жил. Если научиться разбирать её по символам, выбор между ВВГнг-LS и NYM перестаёт быть лотереей и превращается в осознанное решение под конкретную линию в доме.

Обе марки рассчитаны на стационарную проводку внутри здания и хорошо себя ведут в стенах, штробах и кабель-каналах, но различаются по конструкции оболочки и заполнению. Для домашней разводки это важно: от этого зависит, как кабель поведёт себя при возгорании, насколько удобно с ним работать в распаечной коробке и где его честно можно применять без оговорок.

ВВГнг-LS: расшифровка и где применять

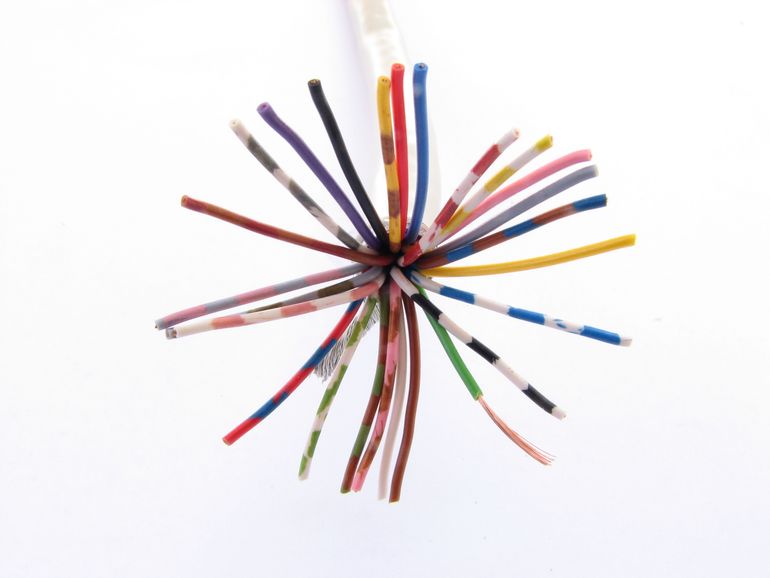

В аббревиатуре зашита вся суть кабеля: В — ПВХ-изоляция жил, второе В — ПВХ-оболочка, Г — отсутствие защитного покрова поверх оболочки, нг — негорючее исполнение в пучке, LS (low smoke) — пониженное дымовыделение при горении. Жила по умолчанию медная, число и сечение указываются отдельно, например 3×2,5 — три жилы по 2,5 мм².

Такой кабель уместен для скрытой проводки в стенах из негорючих материалов, в штробах под штукатуркой, в кабель-каналах и гофре по бетону. Пониженное дымовыделение особенно важно там, где путь эвакуации проходит мимо проводки: коридоры, лестницы, котельная. Для деревянного дома требования жёстче, и одного ВВГнг-LS без дополнительных мер недостаточно.

NYM: расшифровка и отличия от ВВГнг-LS

NYM пришёл из немецкого стандарта DIN VDE и расшифровывается по той же логике: N — стандартный тип кабеля (Normleitung), Y — ПВХ-изоляция жил, M — оболочка для стационарной прокладки (Mantelleitung). Конструктивное отличие в том, что между жилами и внешней ПВХ-оболочкой находится меловая или резиноподобная заполняющая оболочка, которая делает кабель круглым в сечении и заметно удобнее при разделке в подрозетниках и коробках.

По стойкости к огню стандартный NYM ближе к обычному ВВГ без индекса нг-LS, поэтому в путях эвакуации и многоквартирных домах его применение ограничивают. В частном доме его берут для открытой и скрытой проводки в кирпиче, бетоне и штукатурке, ценят за аккуратную геометрию и плотную фиксацию жил, но для прокладки на улице, в земле и под прямым солнцем он не предназначен — это уже зона СИП и бронированных марок.

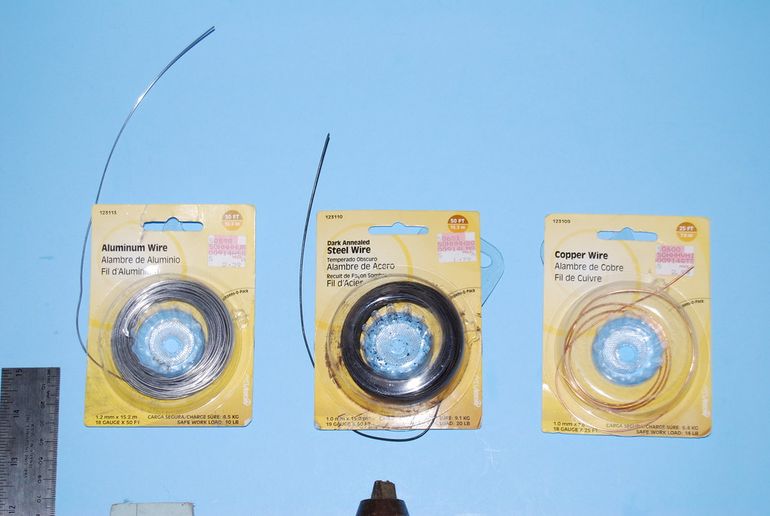

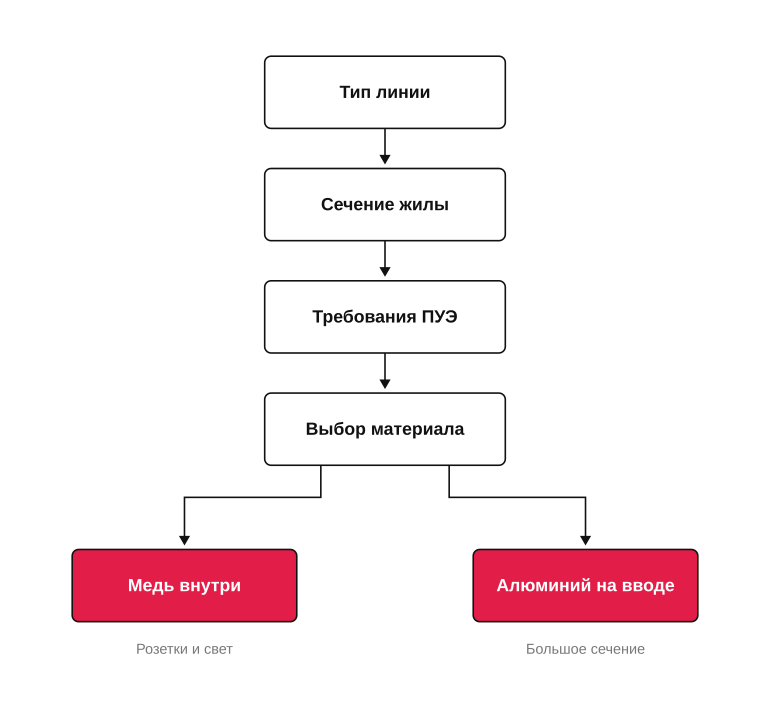

Медь или алюминий: что разрешено для проводки в доме

Вопрос материала жилы кажется решённым десятилетиями, но в частных домах он всплывает снова и снова: остаётся старая алюминиевая разводка, появляется соблазн сэкономить на длинной линии, или электрик ссылается на привычки прошлого века. Разобраться стоит один раз, чтобы потом не возвращаться к этому при каждой новой розетке.

Что говорит ПУЭ о материале жил

Действующая редакция ПУЭ прямо указывает: во внутренних силовых и осветительных сетях жилых зданий проводники должны быть медными. Алюминий для внутренней проводки в квартирах и домах не допускается — исключение сделано лишь для жил большого сечения, начиная от 16 мм² по алюминию, что для типовых розеточных и осветительных линий неприменимо.

Формально это означает, что любая новая линия в доме — от подрозетника до распределительной коробки — закладывается медной. Старая алюминиевая разводка в существующих домах эксплуатируется до плановой замены, но при ремонте или расширении сети возвращаться к алюминию уже нельзя, и контролирующий инспектор это зафиксирует.

Когда алюминий допустим и почему дома берут медь

Алюминий остаётся рабочим материалом там, где сечения большие, а механических подключений мало: воздушный ввод от опоры до дома проводом СИП, магистрали от трансформаторной подстанции, линии в распределительных сетях. Внутри дома картина другая — короткие участки, частые соединения в коробках и клеммах, изгибы за розетками, тепловые циклы от нагрузки.

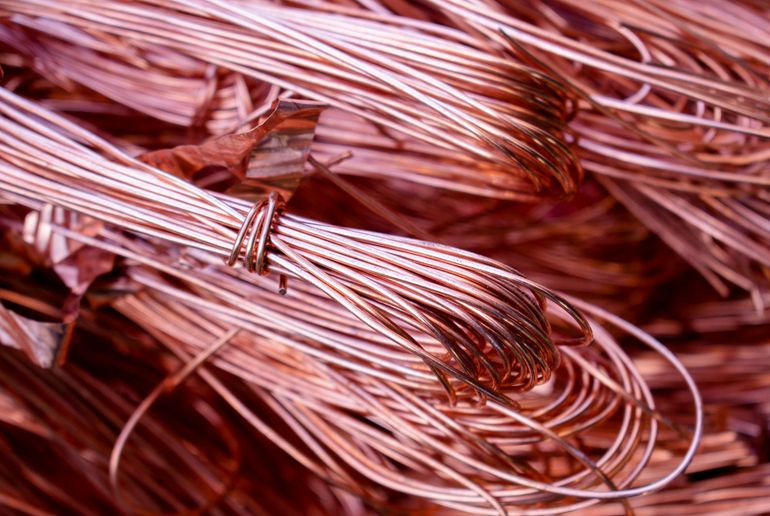

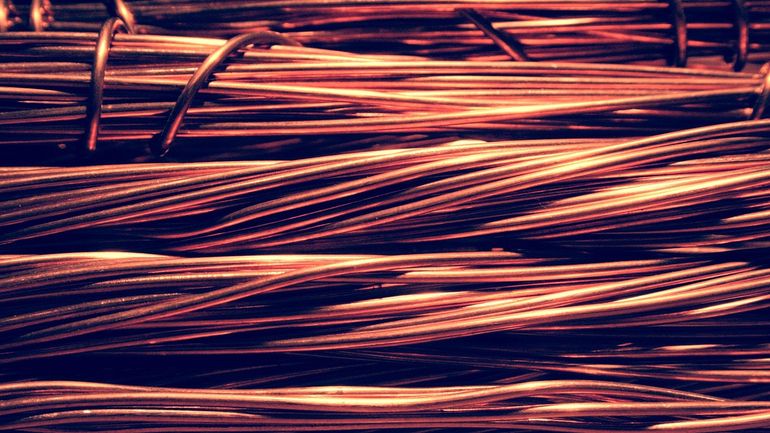

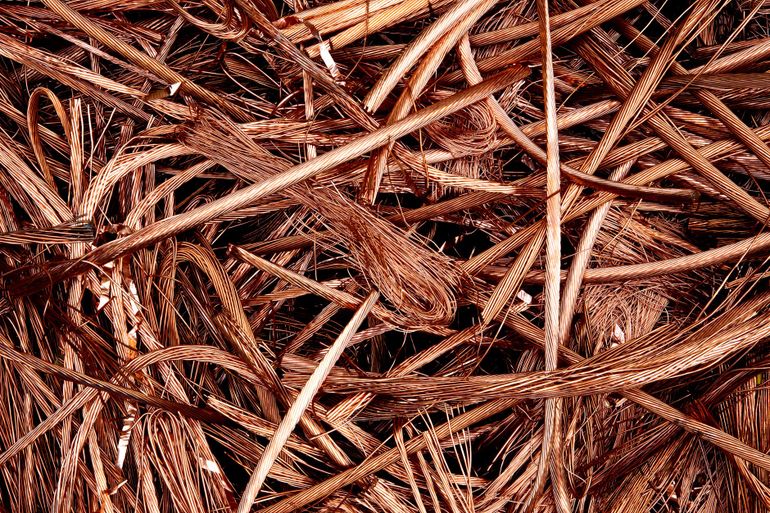

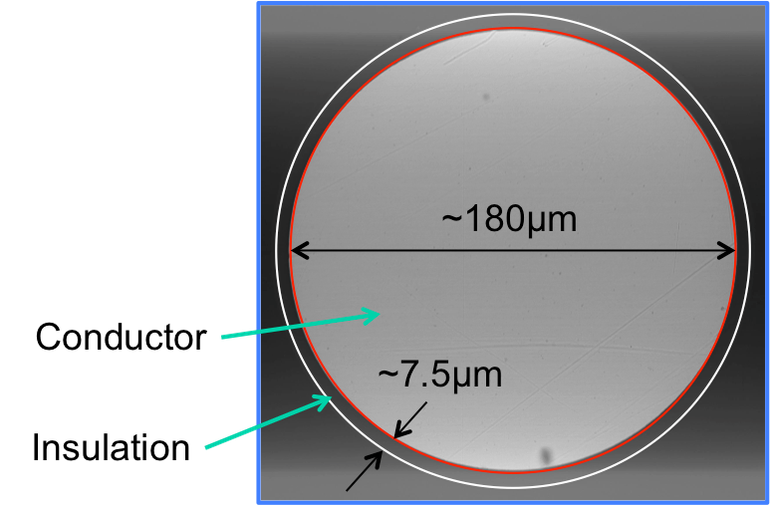

Медь в этих условиях ведёт себя предсказуемее: жила пластичнее, не даёт усадки в винтовом зажиме, меньше окисляется на контакте, выдерживает повторные перегибы при ремонте. Алюминиевая жила тех же лет службы под нагрузкой постепенно ослабляет контакт — и через несколько сезонов это проявляется нагревом клеммы, потемневшим подрозетником, а иногда и оплавленной колодкой светильника. На фоне этого экономия на меди в пределах одного дома редко оправдывает риск.

Сечение кабеля: таблица соответствия тока, мощности и линии

Сечение — это не та цифра, которую стоит округлять в меньшую сторону ради экономии на бухте. Оно определяет, сколько ампер кабель проведёт без перегрева изоляции, и от него же зависит, доживёт ли линия до повторного ремонта без оплавленных скруток в подрозетниках. Ниже — опорная таблица, по которой удобно сверять ток, мощность и типовую бытовую линию для медного кабеля при скрытой прокладке в доме.

Цифры в таблице — это длительно допустимый ток для медной жилы по ПУЭ при обычных условиях прокладки в стене. Если линия идёт пучком с другими кабелями, проходит через утеплитель или тянется на десятки метров, реальную нагрузку придётся снижать, а сечение — увеличивать на ступень.

Как связаны сечение, ток и мощность

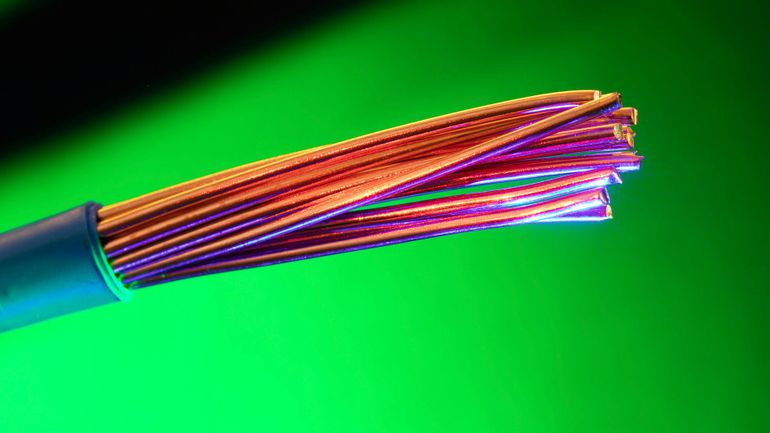

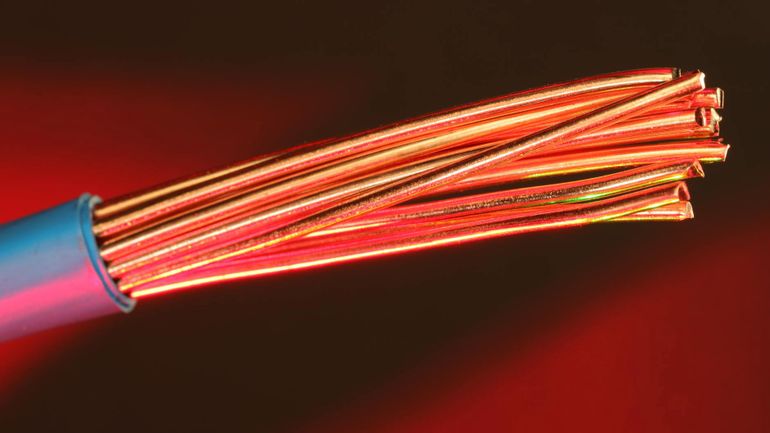

Логика простая: чем толще медная жила, тем больший ток она пропускает без нагрева. Ток считают через мощность прибора и напряжение сети по формуле I = P / U, поэтому при 220 В ток в амперах примерно равен мощности в ваттах, делённой на 220. Варочная панель на 7 кВт даёт около 32 А, и под такую нагрузку медный кабель меньше 6 мм² уже не проходит.

Дальше сечение сверяют с таблицей и с автоматом, который защищает линию. Кабель должен выдерживать ток автомата с запасом, а не наоборот: автомат на 25 А, поставленный на провод 1,5 мм², просто не успеет сработать раньше, чем изоляция начнёт плавиться внутри стены.

• Свет: 1,5 мм² — до 16 А, около 3,5 кВт
• Розетки комнат: 2,5 мм² — до 25 А, около 5,5 кВт
• Плита, варочная панель: 6 мм² — до 40 А, около 8–9 кВт
• Бойлер 2–3 кВт: 2,5 мм² отдельной линией
• Скважинный насос до 2 кВт: 2,5 мм², при длинной трассе — 4 мм²
• Ввод в дом на 15 кВт: медь 10 мм² или эквивалент по СИП

Запас по сечению: зачем он нужен

Расчёт впритык хорошо смотрится на бумаге, но плохо переносит реальную эксплуатацию. Через несколько лет к розеточной группе добавится кондиционер, на кухне появится духовка рядом с варочной панелью, а длина трассы окажется не 8 метров, как казалось при штроблении, а все 18 с поворотами. Кабель, выбранный без запаса, будет работать на верхней границе нагрева постоянно.

Разумный запас — это шаг сечения вверх там, где линия длинная, идёт в утеплителе, в гофре по чердаку или питает прибор с пусковыми токами, например насос или компрессор холодильника. Переплата на бухте 2,5 мм² против 1,5 мм² — копейки в сравнении со вскрытием стен через три сезона, когда выяснится, что розеточная группа греется под полной загрузкой.

Какой кабель и сечение брать для каждой линии в доме

Когда дом проектируют, проводку часто закладывают одним сечением «на всё», лишь бы хватило. Через пару сезонов выясняется, что линия плиты греется, насос проседает по напряжению, а света на кухне становится мало после установки вытяжки и подсветки. Поэтому по дому проще пройти линия за линией и под каждую задачу подобрать марку и сечение отдельно, исходя из мощности приборов и условий прокладки.

Базовая логика простая: считаем суммарную мощность на линии, переводим её в ток по формуле I = P / 220, и по таблице допустимых токов подбираем сечение медного кабеля с запасом. Для скрытой проводки в доме почти всегда речь идёт о ВВГнг-LS или NYM, разница касается оболочки и удобства монтажа, но не пропускной способности. Запас по сечению нужен не ради перестраховки: он закладывает ресурс на будущие приборы, которых сейчас в проекте ещё нет.

Освещение и розеточные группы

Линии освещения почти всегда нагружены слабо: даже десяток светильников редко даёт больше 500–700 Вт, поэтому для них берут медный кабель сечением 1,5 мм² — например, ВВГнг-LS 3×1,5 или NYM 3×1,5. Этого хватает с запасом и под светодиоды, и под редкие галогенки, а автомат на такой линии ставят на 10 А. Закладывать сюда 2,5 мм² нет смысла: кабель толще, гнуть в подрозетниках и распаечных коробках труднее, а выигрыша по нагрузке для лампочек просто нет.

Розеточные группы общего назначения — комнаты, коридоры, спальни — собирают на сечении 2,5 мм² под автомат 16 А; этого достаточно для пылесоса, утюга, телевизора и зарядных устройств одновременно. Кухонные розетки разумно вывести отдельной линией тем же сечением 2,5 мм², но с отдельным автоматом: чайник, микроволновка и мультиварка вместе легко дают 4–5 кВт, и общая комнатная группа этого не любит. Через три сезона эксплуатации именно кухня обычно первой показывает, что на ней сэкономили на отдельной линии.

• Освещение: ВВГнг-LS 3×1,5 мм², автомат 10 А
• Розетки в комнатах: ВВГнг-LS 3×2,5 мм², автомат 16 А
• Розетки на кухне: отдельная линия 3×2,5 мм², автомат 16 А
• Санузел и стиральная машина: отдельная линия 3×2,5 мм² с УЗО

Плита, бойлер, скважинный насос

Мощные приборы требуют отдельных линий, и здесь экономия на сечении выходит дороже всего: кабель греется в стене незаметно, изоляция стареет быстрее, а замена потом означает штробы по готовому ремонту. Считать просто: делим мощность прибора на 220 В и получаем рабочий ток, затем по таблице подбираем сечение с запасом 20–30%. Для трёхфазного подключения плиты или насоса делитель будет другой, но в большинстве частных домов проводка однофазная, и расчёт идёт от 220 В.

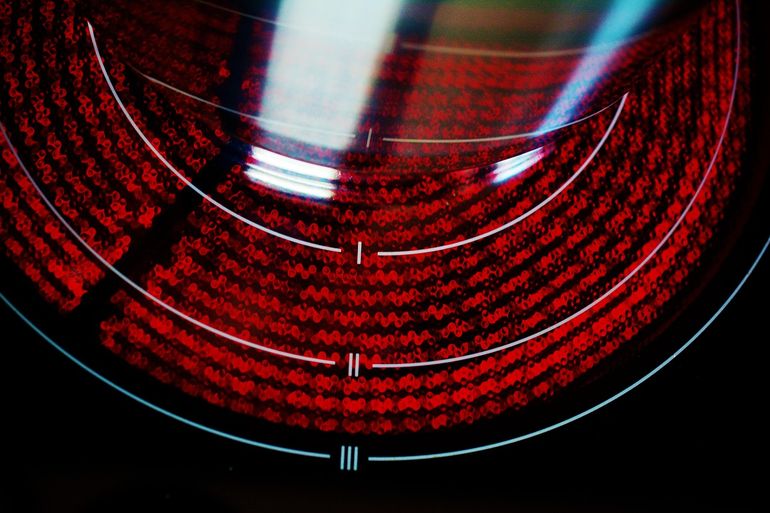

Варочная панель или плита на 7 кВт даёт ток около 32 А, и под неё кладут медный кабель 6 мм² — например, ВВГнг-LS 3×6 под автомат 32 А. Бойлер на 2–2,5 кВт спокойно работает на линии 2,5 мм² с автоматом 16 А и обязательным УЗО; если бойлер мощнее 3 кВт, сечение увеличивают до 4 мм². Скважинный насос мощностью 1–1,5 кВт укладывается в 2,5 мм² по току, но линию до дома часто делают с запасом и в защищённой оболочке, потому что она идёт через улицу — кабель для уличного участка и ввода это отдельная тема.

• Электроплита 7 кВт: ВВГнг-LS 3×6 мм², автомат 32 А
• Бойлер до 2,5 кВт: 3×2,5 мм², автомат 16 А, УЗО обязательно
• Бойлер 3 кВт и выше: 3×4 мм², автомат 20–25 А
• Скважинный насос 1–1,5 кВт: 3×2,5 мм² по дому, уличный участок — отдельно

Ввод в дом и уличные участки: чем отличается кабель

Внутри дома кабель спрятан в стенах и работает в относительно мягких условиях: сухо, стабильная температура, защита штукатуркой или гофрой. На улице и на вводе всё иначе — ультрафиолет, влага, движение опор, подвижки грунта, механические удары лопатой. Поэтому ВВГнг-LS и NYM, уместные для скрытой проводки, на воздушном пролёте или в траншее долго не живут, и подменять их одним универсальным решением не стоит.

Граница простая: до вводного устройства в доме идёт уличный кабель, после него — внутренний. Перепутать линии — значит через несколько сезонов получить либо растрескавшуюся изоляцию на солнце, либо повреждённую жилу под землёй. Ниже — два типовых случая, с которыми сталкивается частный дом.

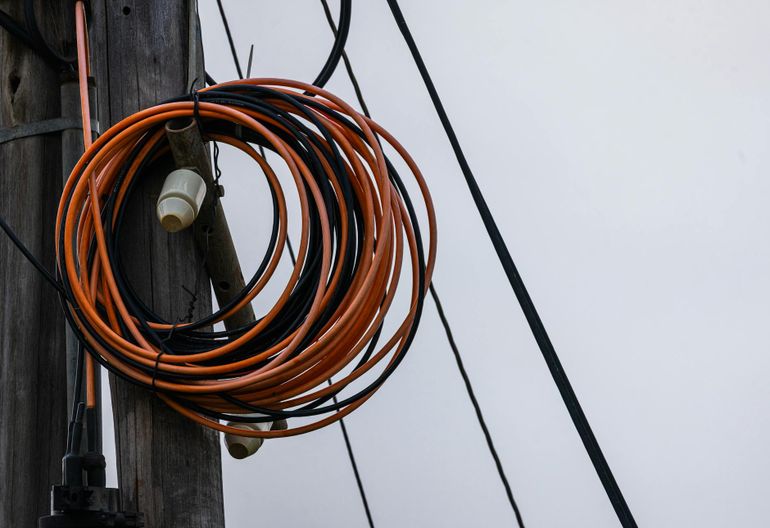

СИП для воздушного ввода

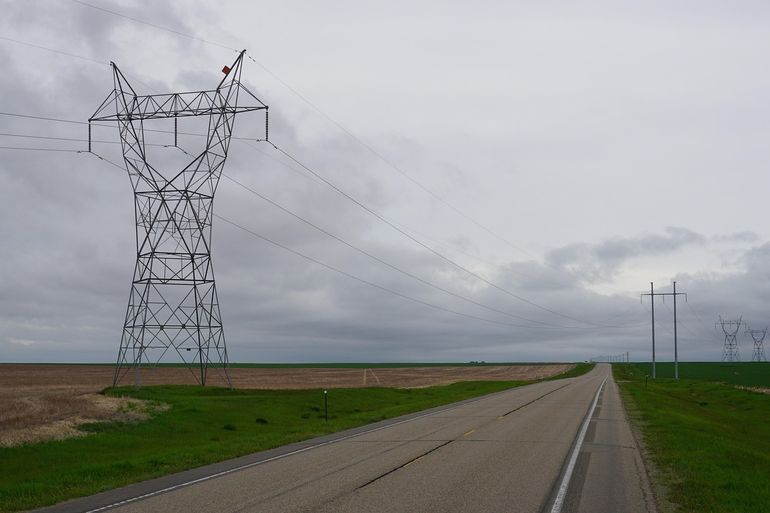

Для воздушного ввода от опоры к дому применяют СИП — самонесущий изолированный провод с алюминиевыми жилами и светостойкой изоляцией из сшитого полиэтилена. Он рассчитан на натяжение между опорами, не боится солнца и осадков, а изоляция не слипается и не трескается на морозе. Типовое сечение для частного дома — СИП-4 2×16 мм² при однофазном вводе или 4×16 мм² при трёхфазном; конкретное значение задаёт сетевая организация в технических условиях.

Внутрь дома СИП заводить не принято: алюминий и полиэтиленовая изоляция плохо работают в распределительных коробках и под штукатуркой. На практике СИП доводят до вводного щита или гильзы на фасаде, а дальше переходят на медный кабель — обычно ВВГнг-LS соответствующего сечения.

Бронированный кабель для подземного ввода

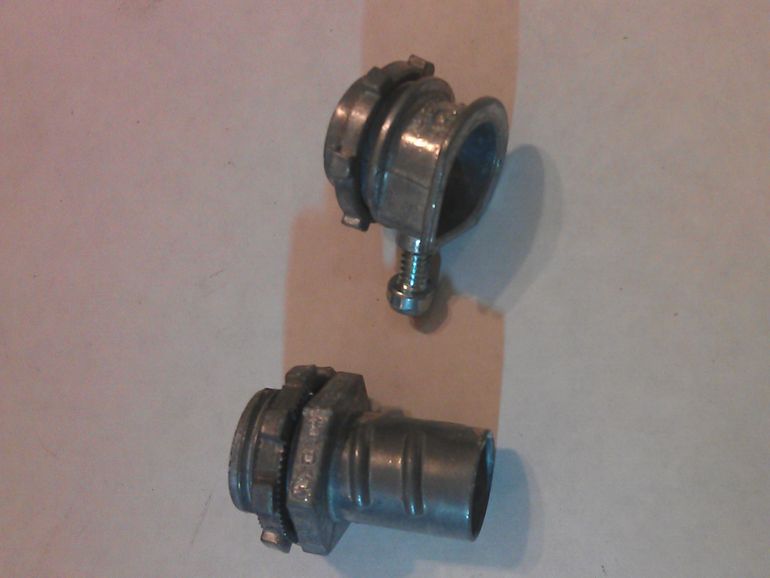

Подземный ввод и линии к отдельно стоящим постройкам — гараж, баня, скважина с кессоном — закладывают бронированным кабелем, чаще всего ВБШв или ВБбШв с медными жилами и стальной ленточной бронёй под наружной оболочкой. Броня защищает от случайного удара лопатой, корней и подвижек грунта; обычная ВВГнг-LS в траншее такой нагрузки не выдержит, даже если уложить её в трубу. Глубину укладки, песчаную подушку и сигнальную ленту над кабелем имеет смысл закладывать в проект участка заранее, до мощения дорожек и посадок — переделка обходится дороже самого кабеля.

Сечение бронированного кабеля подбирают по той же логике, что и для внутренних линий: по длительному току и мощности потребителя, с поправкой на длину трассы и падение напряжения. Для скважинного насоса на участке протяжённостью в несколько десятков метров это обычно 2,5–4 мм² по меди, для ввода в дом — от 6 до 16 мм² в зависимости от выделенной мощности.

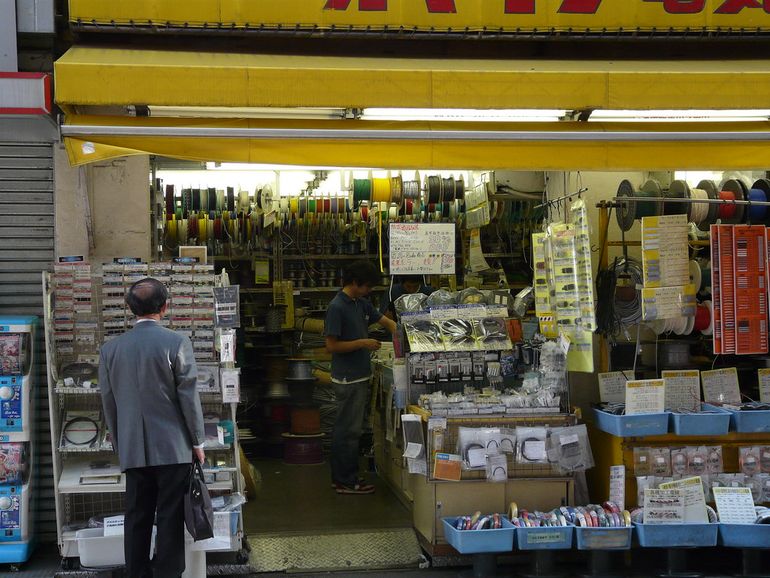

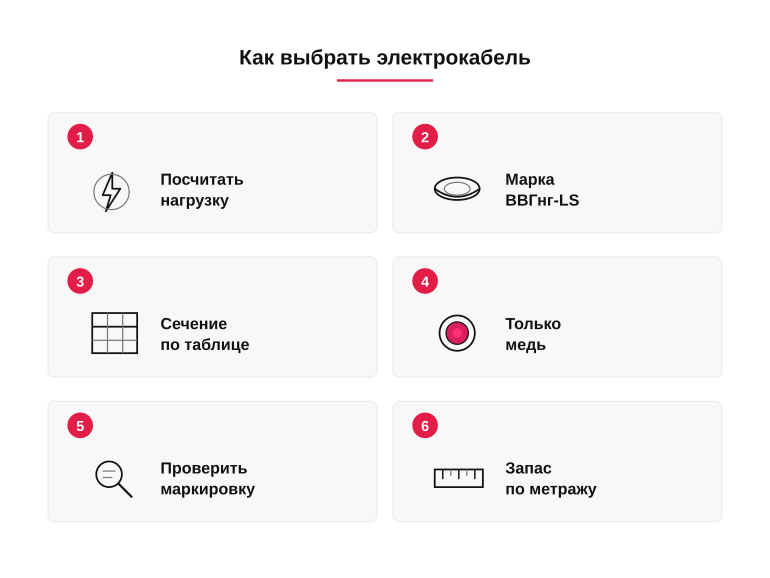

Памятка: как выбрать кабель перед покупкой

Перед поездкой в магазин полезно свести всё, что уже выбрано по дому, в один короткий список. Это убирает соблазн взять кабель «на глаз» или согласиться на то, что предложит продавец из остатков на складе. Решение по сечению и марке принимается дома, у плана линий, а не у прилавка с ценниками.

Памятка ниже не заменяет проект, но закрывает типичный сценарий: владелец прикинул нагрузки, понял маркировку и пришёл за конкретными метражами. Если по какой-то линии остаются сомнения — например, по вводу или насосу — лучше не угадывать сечение, а вернуться к расчёту нагрузки и условиям прокладки.

Что уточнить до покупки

До магазина стоит закрыть несколько вопросов на бумаге, иначе выбор кабеля превращается в гадание. Нужно понимать, какая линия закладывается, какая у неё расчётная нагрузка, как она пойдёт по дому и сколько метров реально потребуется с учётом поворотов, спусков в щит и запаса на ошибки монтажа.

Отдельно проверяется маркировка на оболочке уже в магазине: марка, число и сечение жил, материал, знаки соответствия. Если на оболочке нет внятной печати или сечение «плавает» по длине — это повод отложить бухту, даже когда цена выглядит привлекательно.

• Назначение линии: свет, розетки, плита, бойлер, насос, ввод
• Расчётная мощность и ток на линии
• Число жил: двух- или трёхжильный (фаза, ноль, PE)
• Марка под условия прокладки: например, ВВГнг-LS для скрытой в доме, NYM для открытой
• Сечение по таблице с запасом, а не впритык
• Метраж с запасом 10–15% на трассу и заделку в щите
• Читаемая маркировка на оболочке по всей длине

Типичные ошибки при выборе

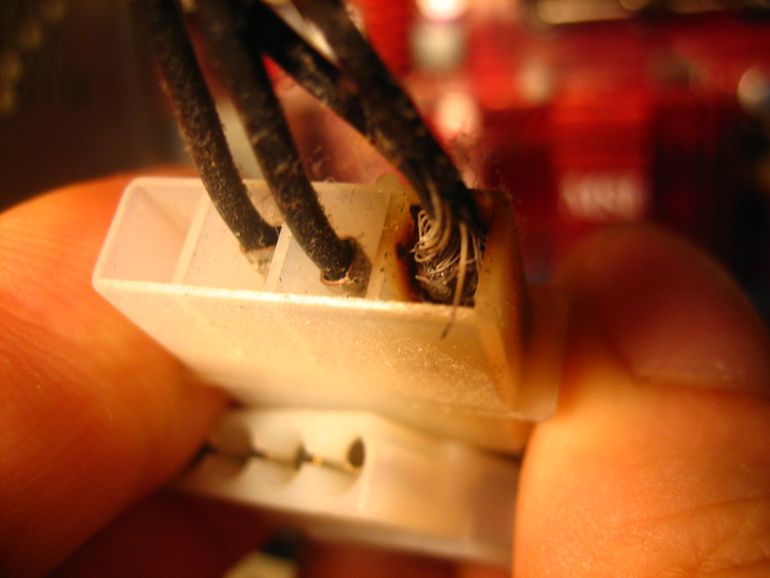

Большинство проблем с проводкой закладывается именно на этапе покупки, а проявляется через два-три сезона: грелись соединения, оплавилась изоляция, выбило автомат под нагрузкой, которую линия в принципе не должна была тянуть. Чаще всего это не брак кабеля, а решение, принятое впритык по сечению или не под те условия прокладки.

Вторая частая история — экономия на марке и материале. Алюминий вместо меди во внутренней проводке, обычный ВВГ вместо ВВГнг-LS в жилой зоне, заниженное сечение под плиту или насос «потому что короткая линия» — всё это выглядит нормально на момент монтажа и становится заметно позже, когда переделка уже означает вскрытие стен.

• Алюминий вместо меди для внутренней проводки
• Сечение впритык к расчётному току, без запаса
• Один кабель 2,5 мм² на всю кухню вместе с плитой
• Обычный ВВГ вместо ВВГнг-LS в жилых помещениях
• Кабель для сухих помещений, проложенный по улице или в бане
• Покупка по цене за метр без проверки марки и сечения на оболочке
• Отсутствие запаса по длине — стыки и скрутки в стене вместо цельной линии
