Как сделать отопление в частном доме без лишней автоматики

Что считать лишней автоматикой, а что оставить обязательно

Когда речь про отопление в частном доме своими руками, самая частая ошибка новичка — попытка заложить сразу всё: погодозависимый контроллер, сервоприводы на радиаторах, зонирование, Wi-Fi управление. В доме 80–120 м² с одним контуром такой слой электроники не даёт ощутимой экономии, зато добавляет узлов, которые могут отказать в мороз.

Чтобы дальше говорить на одном языке, договоримся о терминах. Обвязка — это узлы вокруг котла: циркуляционный насос, расширительный бак, группа безопасности и запорная арматура. Группа безопасности — компактный блок из манометра, автоматического воздухоотводчика и предохранительного клапана, который сбросит давление, если оно поднимется выше 3 бар.

Различают открытую и закрытую системы. В открытой расширительный бак стоит в верхней точке и сообщается с атмосферой, вода часто движется самотёком: такая схема живёт без электричества, но требует уклонов и больших диаметров труб. В закрытой стоит герметичный мембранный бак и работает циркуляционный насос — компактнее и удобнее, но зависит от электроэнергии.

Какие узлы можно вычеркнуть без потерь

Погодозависимая автоматика с уличным датчиком, сервоприводы на каждом радиаторе, Wi-Fi термостаты и зональные контроллеры имеют смысл в больших домах с несколькими контурами и тёплыми полами. Для одноконтурной схемы с радиаторами по одному этажу вся эта электроника чаще всего окупается очень долго, а ломается заметно раньше.

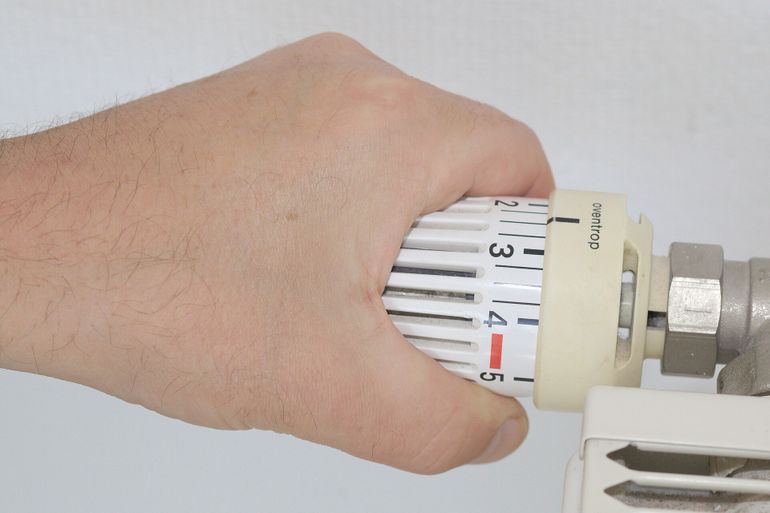

Обычной механической регулировки хватает, чтобы держать в комнатах комфортную температуру. Простые термоголовки на радиаторах (например, Danfoss или Oventrop) закрывают вопрос покомнатного тепла без единой платы и батарейки, а базовый комнатный термостат на котёл при желании добавляется одним двухжильным кабелем.

• Погодозависимый контроллер с уличным датчиком
• Сервоприводы на радиаторах и коллекторах
• Wi-Fi термостаты с приложением (например, Tuya, Nest)
• Зональные контроллеры для нескольких контуров
• Насос с частотным регулированием для маленькой системы

Минимум, без которого нельзя даже в простой схеме

Даже самая скромная схема должна закрывать три вещи: давление, воздух и расширение теплоносителя при нагреве. За это отвечают группа безопасности на выходе из котла, мембранный расширительный бак объёмом около 10–12% от объёма системы и термоманометр, по которому видно рабочее состояние контура.

В закрытой системе к этому добавляется циркуляционный насос (например, Grundfos UPS или Wilo Star) и небольшой ИБП, который удержит его хотя бы 30–60 минут при отключении света. У твердотопливного котла обязательна нормальная тяга и группа безопасности прямо на подаче: если насос встанет при полной, активно горящей топке, вода в рубашке успеет вскипеть за считанные минуты. У газового котла штатную автоматику с датчиком тяги трогать нельзя — это часть безопасности, а не лишняя опция.

• Группа безопасности с клапаном на 3 бар (манометр, воздухоотводчик, предохранительный клапан)
• Мембранный расширительный бак 10–12% от объёма системы
• Термоманометр на подаче от котла
• Циркуляционный насос для закрытой системы
• ИБП на 30–60 минут работы насоса при отключении света
• Штатная автоматика газового котла с датчиком тяги

Рабочие схемы без сложной электроники

Если убрать из отопления всё, что можно убрать без потери безопасности, остаётся довольно короткий список узлов. В доме на 80–120 м² этого набора обычно хватает, чтобы система стабильно отработала зиму без танцев вокруг контроллера и без вызовов мастера по каждой мигающей лампочке.

Логика простая: один источник тепла, один циркуляционный насос, замкнутый контур радиаторов и обязательный блок защиты. Дальше меняется только тип котла и мелкие детали обвязки, но каркас у всех трёх типовых схем — дровяной, газовой и электрической — по сути одинаковый.

Как устроена простая закрытая система

Закрытая система — это герметичный контур, в котором теплоноситель гоняет по кругу циркуляционный насос, а лишнее давление принимает на себя мембранный расширительный бак. В отличие от открытой схемы с баком под потолком, здесь вода не контактирует с воздухом, поэтому меньше коррозии и почти нет испарения. Для дома 80–120 м² чаще всего хватает полипропиленовых или металлопластиковых труб диаметром 25–32 мм на розливе и 16–20 мм на подводках к радиаторам.

Смысловых узлов всего четыре: котёл, циркуляционный насос на обратке перед котлом, радиаторы и группа безопасности с расширительным баком. Группа безопасности — это связка из трёх элементов: автоматический воздухоотводчик, манометр и предохранительный сбросной клапан обычно на 3 бара. Всё это ставится сразу после котла, до любых кранов, и именно она защищает систему, если температура или давление внезапно уйдут вверх.

• Котёл — источник тепла
• Циркуляционный насос на обратке перед котлом
• Радиаторы с ручными кранами и терморегуляторами
• Группа безопасности: воздухоотводчик, манометр, клапан на 3 бара
• Мембранный расширительный бак объёмом около 10% от объёма системы
• Кран для подпитки и слива в нижней точке

Три типовые конфигурации: дрова, газ, электрокотёл

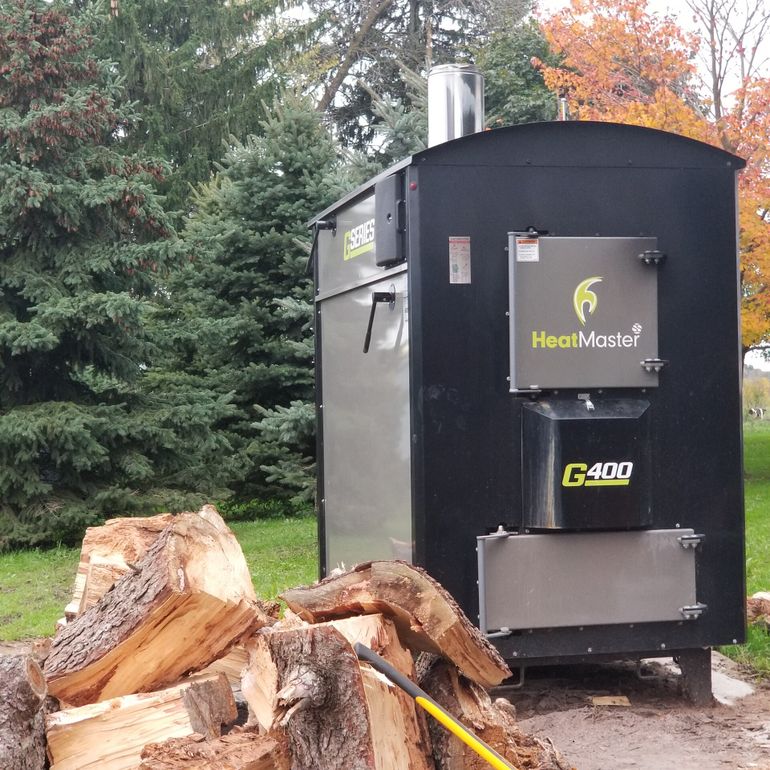

Одноэтажный дом 80 м² на дровах — самый частый сценарий, где автоматика реально мешает. Ставится твердотопливный котёл, например Buderus Logano S111 или Stropuva, к нему обязательно группа безопасности и мембранный бак литров на 12, потому что при перетопе температура прыгает быстро. Насос питается через небольшой ИБП с аккумулятором, чтобы при отключении света котёл не закипел; отдельно многие врезают термостатический клапан подмеса на обратку, чтобы не гонять по котлу холодную воду и не собирать конденсат.

Газовый котёл в доме 120 м² чаще всего берут настенный двухконтурный, например Baxi, Protherm или Bosch: у него уже внутри свои насос, расширительный бак и группа безопасности, поэтому снаружи система выглядит совсем скромно. Дачу с электрокотлом, например ЭВАН или Protherm Skat, обычно оставляют как резерв или основной источник на межсезонье: тут вся автоматика сводится к встроенному термостату и простому комнатному термостату на стене, а от хозяина требуется только следить за давлением по манометру и раз в сезон стравливать воздух с радиаторов.

• Дом 80 м² на дровах: твердотопливный котёл, ИБП для насоса, термоклапан подмеса на обратку
• Дом 120 м² на газе: настенный котёл со встроенной обвязкой, комнатный термостат, отдельный кран подпитки
• Дача с электрокотлом: котёл со встроенным ТЭНом и термостатом, простой комнатный датчик, минимум труб

Безопасность: что защищает систему без автоматики

Отопление без автоматики не значит без защиты. Наоборот, когда в системе нет умного контроллера, который может остановить котёл или перекрыть подачу, всю ответственность берут на себя несколько простых узлов — механических и электрически независимых. Каждый из них закрывает свой сценарий: перегрев, скачок давления, воздух в трубах, замерзание теплоносителя, отключение насоса и попадание продуктов сгорания в помещение.

Логика подбора простая: за каждой типовой зимней аварией стоит один понятный узел, а не гирлянда датчиков. Если этот узел работает по физике — пружина, поплавок, мембрана, — он не зависит от прошивки и не отключится из-за просадки напряжения. Поэтому минимальный набор защиты для дома 80–120 м² собирается из пяти-шести позиций и обходится дешевле, чем один погодозависимый контроллер.

• Группа безопасности с манометром и аварийным клапаном на 3 бара
• Расширительный бак 10–12% от объёма системы (например, Reflex, Wester, Джилекс)
• Автоматический воздухоотводчик в верхней точке и краны Маевского на радиаторах
• ИБП с чистой синусоидой для циркуляционного насоса
• Автономный датчик угарного газа в помещении с котлом

Что защищает от перегрева и завоздушивания

Первым идёт группа безопасности — компактный блок на подающей трубе сразу после котла. В неё входят манометр, автоматический воздухоотводчик и предохранительный (аварийный) клапан, обычно с настройкой на 3 бара и присоединением 1/2«. Если давление в контуре по любой причине поползёт вверх — перегрев, вскипание, отказ расширительного бака — клапан просто сбросит лишнее в дренажную воронку. Между группой и котлом не должно быть никакой запорной арматуры, иначе кто-нибудь однажды перекроет вентиль и защита окажется отключена.

Второй узел — расширительный мембранный бак. Для закрытой системы его подбирают примерно 10–12% от общего объёма теплоносителя: контур на 100 л просит бак 10–12 л (например, Reflex, Wester, Джилекс). Давление в воздушной камере накачивают на 0,2 бара ниже, чем начальное давление в системе, иначе бак не будет принимать расширение. Воздух из контура убирают автоматическим отводчиком в верхней точке разводки и кранами Маевского на каждом радиаторе — без них дальние батареи стабильно остаются холодными.

• Группа безопасности с манометром, клапаном 3 бара и воздухоотводчиком
• Расширительный бак 10–12% от объёма теплоносителя
• Автоматический воздухоотводчик в верхней точке разводки
• Краны Маевского на каждом радиаторе

Что делать при отключении света и в морозы

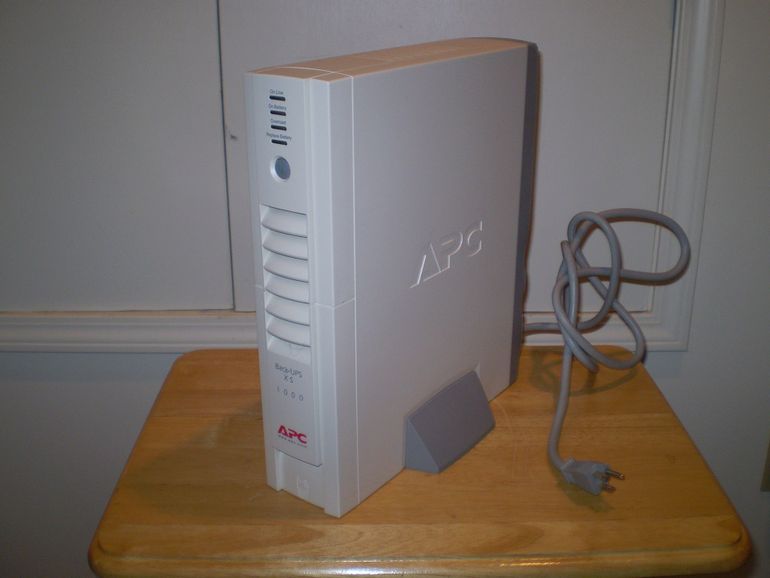

Если в системе есть циркуляционный насос, зимнее отключение электричества становится главным риском: за несколько часов котёл без прокачки уходит в перегрев, а трубы под окнами успевают промёрзнуть. Закрывает эту дыру источник бесперебойного питания с чистой синусоидой на выходе и внешним аккумулятором на 100–200 А·ч — для одного насоса мощностью 60–90 Вт этого хватит на 6–12 часов автономной работы. Обычные компьютерные ИБП с меандром брать не стоит: асинхронный двигатель насоса на такой форме сигнала греется, гудит и быстро выходит из строя.

Отдельная история — угарный газ. В помещении, где стоит котёл с открытой камерой сгорания (газ, дрова, пеллеты), обязателен автономный датчик CO с сиреной: стоит он недорого, работает от батарейки и не зависит от общей электрики. Если хозяева уезжают на несколько дней в мороз, у системы должен быть внятный план: либо антифриз в контуре, либо человек, который заходит подтопить и проверить давление, либо резервный электрокотёл с термостатом на +5–7 °С, который просто держит дом от заморозки.

• ИБП с чистой синусоидой и аккумулятором на 6–12 часов работы насоса
• Автономный датчик угарного газа с сиреной в котельной
• План на длительный отъезд: антифриз, присмотр соседа или резервный электрокотёл на +5–7 °С

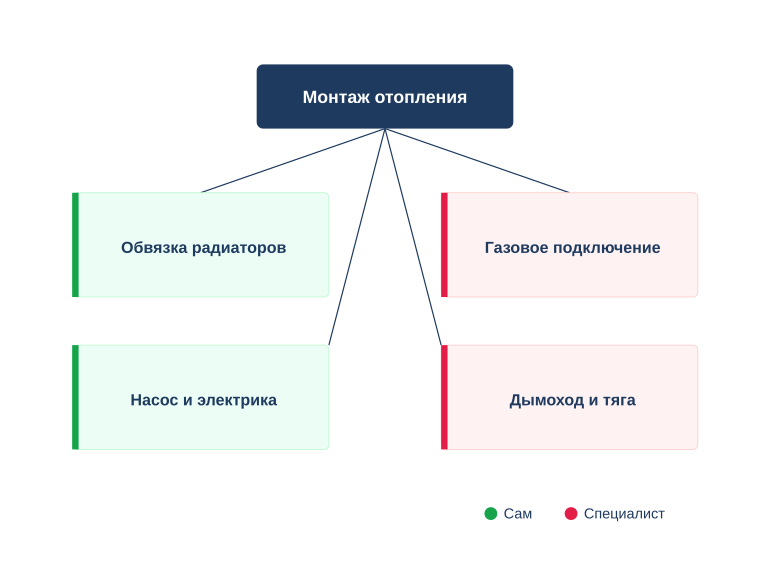

Что можно сделать самому, а что отдать специалисту

Простая система не значит бесконтрольная. Часть работ владелец действительно может сделать своими руками и сэкономить на монтаже, а часть обязана лежать на профильном специалисте — не из-за сложности гайкой, а из-за требований безопасности, страховки и закона. Граница проходит там, где ошибка перестаёт быть протечкой и превращается в риск для жизни: газ, продукты сгорания, дымовая тяга.

Что реально по силам хозяину

Аккуратный владелец с базовым инструментом спокойно закрывает механическую часть системы: развешивает радиаторы по уровню, подключает подводки, ставит запорные и балансировочные краны, монтирует циркуляционный насос на байпасе и разводит трубы к приборам. Здесь важнее не квалификация сварщика, а внимательность: соблюдать уклоны 3–5 мм на метр к точке слива, не путать подачу с обраткой, использовать подходящие уплотнители, например льняную прядь с пастой или анаэробный герметик для металла и фум-ленту для пластика.

Электрическая часть простой системы тоже посильна: розетка с заземлением для насоса, отдельный автомат на щите, при желании — блок бесперебойного питания и простой комнатный термостат с сухими контактами. А вот всё, что связано с фазировкой электрокотла, заземлением ТЭНов и защитой от утечки, стоит закрывать по инструкции производителя и с проверкой мультиметром, а не на глаз.

• Развеска радиаторов и подключение подводок
• Установка кранов, термоголовок и балансировочных вентилей
• Монтаж циркуляционного насоса на байпасе
• Опрессовка контура холодной водой и первичный запуск
• Розетка с заземлением и автомат для насоса
• Простой комнатный термостат с сухими контактами

Где обязателен лицензированный специалист

Всё, что касается газа, — зона монополии специализированной организации: проект, врезка в магистраль, подключение котла, пусконаладка и опломбировка счётчика. Самостоятельная сборка газовой части — это не только штраф и отказ страховой при пожаре, но и реальный шанс получить утечку в котельной. То же по дымоходу: расчёт сечения, разделки через перекрытия и кровлю, материалы (например, керамика, сэндвич из нержавейки, футерованный кирпич) и проверка тяги — работа монтажника с допуском, а потом ежегодная чистка трубочистом.

Отдельно стоит вынести пусконаладку сложного оборудования и подпись акта: настройка автоматики газового или пеллетного котла, проверка герметичности соединений мыльным раствором или течеискателем, замер тяги и концентрации CO в помещении. Даже если хозяин собрал контур сам, финальный запуск котла и подписание акта ввода — за специалистом с лицензией, и именно этот документ потом спрашивают при страховых и аварийных случаях.

• Проектирование и врезка газопровода
• Подключение и пусконаладка газового котла
• Монтаж дымохода и разделок через перекрытия
• Проверка тяги и замер угарного газа
• Опломбировка счётчика и подпись акта ввода
• Ежегодное обслуживание газового оборудования

Памятка перед первой зимой

Перед первой зимой систему проверяют примерно так же, как молодую посадку перед морозами: не по ощущениям, а по конкретным точкам. Пока на улице ещё держится плюс, у хозяина есть спокойное время пройти контур глазами, послушать насос, посмотреть на манометр и убедиться, что группа безопасности не забита и не заклинена. Слабые узлы почти всегда показывают себя заранее — каплей на резьбе, лёгким свистом воздуха, лениво крутящимся насосом.

Ниже собрана короткая памятка: сначала — что проверить до первого пуска, затем — за чем следить в первые дни работы. Её удобно сохранить в телефон и пройти по пунктам без спешки, а не вспоминать порядок действий в мороз, когда котёл уже погас.

Проверка перед первым пуском

Опрессовку делают на холодной воде: систему заполняют, поднимают давление до 1,5–2 бар для одноэтажного дома и оставляют на сутки. Если за это время стрелка манометра не сдвинулась — соединения держат; если давление ушло — идут по контуру и осматривают резьбы, американки и ниппельные секции радиаторов, промакивая стыки сухой салфеткой. Параллельно проверяют группу безопасности: воздухоотводчик должен вращаться от руки, аварийный клапан — срабатывать при нажатии на рычажок, а манометр — показывать реальное давление, а не залипший ноль.

После этого стравливают воздух кранами Маевского с самых верхних радиаторов и полотенцесушителей, пока из клапана не пойдёт ровная вода без шипения. Отдельно проверяют насос под нагрузкой и ИБП: выдёргивают вилку из розетки и убеждаются, что контур продолжает работать, а насос идёт ровным гулом; при желании засекают время до разряда и сверяют с расчётной автономией для своей ёмкости аккумулятора. Дымоход осматривают снаружи и изнутри — на трещины, сажу, птичьи гнёзда; тягу проверяют пламенем спички у открытой дверцы топки, оно должно уверенно тянуться внутрь.

• Опрессовка холодной водой на 1,5–2 бар с выдержкой сутки
• Проверка группы безопасности: воздухоотводчик, аварийный клапан, манометр
• Стравливание воздуха кранами Маевского с верхних радиаторов
• Тест насоса и ИБП при отключённом сетевом питании
• Осмотр дымохода: трещины, сажа, тяга по пламени спички

Первые дни работы: что контролировать

В первые дни котёл держат под наблюдением чаще обычного: смотрят на манометр утром и вечером, слушают насос — он должен идти ровным гулом без щелчков и вибрации, трогают радиаторы по всей длине. Если верх горячий, а низ холодный — в секции остался воздух, стравливают кран Маевского. Если один радиатор в контуре ощутимо холоднее остальных, чаще всего разбалансирована подача, и это лечится вентилем на обратке, а не увеличением температуры на котле.

Отдельно следят за первым серьёзным минусом: в мороз система выходит на максимум, и именно тогда всплывают слабые места. Появился запах гари у топки — проверяют тягу и уплотнения дверцы; давление опустилось ниже 1 бар — подпитывают систему до рабочего значения; насос загудел громче — почти всегда это остатки воздуха, а не поломка. Любые запахи продуктов горения в комнате с котлом — сигнал остановиться, проветрить и вызывать специалиста, здесь экономить время нельзя.

• Манометр проверяют утром и вечером, давление держится в рабочем диапазоне
• Радиаторы прогреваются равномерно сверху донизу
• Насос работает ровно, без щелчков и вибрации
• В морозный день давление не проседает ниже 1 бар
• У котла и дымохода нет запаха гари и продуктов горения
