Какое сечение кабеля нужно для частного дома

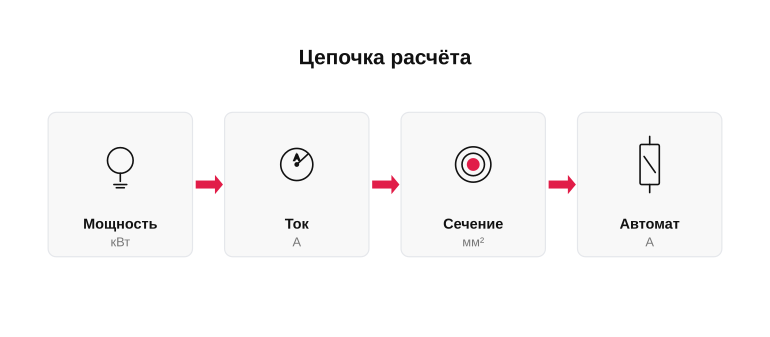

Логика выбора сечения: от мощности к кабелю

Выбор сечения кабеля выглядит как технический вопрос, но по сути это вопрос о том, как дом будет жить через пять и десять лет. Сегодня в нём чайник и стиральная машина, завтра — посудомойка, тёплый пол в ванной и зарядка для электромобиля у въезда. Поэтому считают не по сегодняшнему минимуму, а по нагрузке, которую линия должна выдерживать без нагрева и просадки.

Логика расчёта всегда идёт по одной цепочке. Сначала складывают мощность приборов в киловаттах, затем переводят её в ток по формуле I=P/(U·cosφ), где U — напряжение сети, а cosφ для бытовых нагрузок обычно принимают равным 1. Полученный ток сравнивают с длительно допустимым током для медной жилы по таблицам ПУЭ и выбирают сечение с запасом. После этого подбирают автоматический выключатель (АВ) так, чтобы он срабатывал раньше, чем кабель успеет перегреться, а на групповые линии добавляют устройство защитного отключения (УЗО) для защиты людей от удара током.

Базовая марка кабеля для частного дома — ВВГнг-LS: медный, с поливинилхлоридной изоляцией, негорючий и с пониженным дымовыделением. Именно от его характеристик отталкиваются в расчётах, а уже потом, при необходимости, рассматривают варианты вроде NYM или ВВГнг-FRLS для особых условий.

• Мощность всех приборов линии в кВт
• Ток по формуле I=P/(U·cosφ)
• Сечение жилы по таблице длительных токов
• Номинал автомата на ступень ниже предела кабеля
• УЗО на группы с водой и улицей

Формула расчёта тока для 220 и 380 В

Для однофазной сети 220 В ток считают как I=P/U, где P берут в ваттах, а напряжение — 220 В. Если суммарная мощность приборов на линии 5 кВт, ток получится около 22,7 А — именно эту цифру сравнивают с допустимым током кабеля. Для трёхфазного ввода 380 В формула меняется: I=P/(√3·U), то есть знаменатель примерно равен 660. При мощности 15 кВт, равномерно распределённой по трём фазам, ток получается около 22,8 А на фазу — нагрузка делится между жилами, и сечение можно взять меньше, чем при однофазном вводе той же мощности.

Коэффициент мощности cosφ для бытовых сетей обычно принимают за 1: лампы, нагреватели и большинство современных приборов работают близко к этому значению. Поправку делают только для нагрузок с крупными электродвигателями, например для скважинного насоса или станков в мастерской, где cosφ может опуститься до 0,8.

• 220 В: I = P / 220
• 380 В: I = P / (1,73 · 380)
• Мощность подставляют в ваттах
• cosφ для бытовых приборов принимают за 1
• Для насосов и станков cosφ уточняют по паспорту

Почему сечение подбирают под автомат, а не наоборот

На плане кажется логичным: посчитал ток, выбрал кабель, поставил автомат. В жизни связка работает в обратную сторону — автомат должен защищать именно кабель, а не прибор за ним. Если на линию с медной жилой 2,5 мм² поставить автомат на 32 А, при коротком замыкании или длительной перегрузке провод начнёт греться раньше, чем сработает защита. Изоляция плавится тихо, внутри стены или утеплителя, и обнаруживается это уже по запаху или пожару.

Поэтому номинал автомата всегда выбирают на ступень ниже предельного тока кабеля. Для медного ВВГнг-LS 1,5 мм² при скрытой прокладке это автомат 10 А, для 2,5 мм² — 16 А, для 4 мм² — 25 А, для 6 мм² — 32 А. Сечение считают по нагрузке, но окончательно округляют вверх так, чтобы стандартный номинал автомата лёг в этот ряд без натяжки.

• 1,5 мм² медь — автомат 10 А, освещение
• 2,5 мм² медь — автомат 16 А, розетки
• 4 мм² медь — автомат 25 А, бойлер
• 6 мм² медь — автомат 32 А, электроплита
• 10 мм² медь — автомат 40–50 А, ввод

Сечение кабеля, ток и автомат: базовая таблица

Прежде чем спорить о марках кабеля и числе розеток, полезно держать перед глазами короткую опорную таблицу. Она связывает четыре величины: сечение медной жилы, длительно допустимый ток, ориентировочную мощность при однофазной сети 220 В и номинал автоматического выключателя, который ставят на эту линию. Дальше в статье все примеры расчёта будут опираться именно на эти цифры.

Значения тока в таблице даны для медного кабеля с изоляцией ПВХ, например ВВГнг-LS (виниловая негорючая изоляция с пониженным дымовыделением) или NYM, при температуре воздуха около 25 °C. Открытая прокладка по стене или в кабель-канале допускает больший ток, чем скрытая в стене или в утеплителе, поэтому одно и то же сечение даёт разный практический предел. Номинал автомата выбирают так, чтобы он сработал раньше, чем кабель начнёт перегреваться, а не наоборот.

Как читать таблицу под свой случай

Сначала определите, о какой линии идёт речь: ввод в дом, внутренняя группа розеток, освещение или отдельная линия на мощный прибор, например электроплиту или проточный водонагреватель. Для каждой задачи берут свою строку таблицы: освещение обычно живёт на 1,5 мм² и автомате 10 А, розеточные группы — на 2,5 мм² и 16 А, плита и бойлер — на 4–6 мм² и 25–32 А. Ввод в дом считают отдельно, исходя из суммарной расчётной мощности и условий прокладки от опоры до щита.

Дальше сверяйте способ прокладки: если кабель идёт в стене, в гофре под штукатуркой или в утеплителе каркасной стены, ориентируйтесь на колонку скрытой прокладки. Открытые значения подходят для кабель-каналов, лотков и проводки по чердаку с воздушным зазором. При длинных линиях, например подвод к бане или гаражу за 30–40 метров, ступень сечения часто поднимают, чтобы компенсировать просадку напряжения, — это разберём в отдельном разделе.

• Освещение: 1,5 мм², автомат 10 А
• Розетки комнат: 2,5 мм², автомат 16 А
• Кухонные розетки: 2,5 мм², автомат 16 А
• Электроплита и бойлер: 4–6 мм², автомат 25–32 А
• Ввод в дом: 6–16 мм² в зависимости от расчётной мощности

Ввод в дом: какое сечение взять от столба к щиту

Ввод от столба к щиту считают отдельно от внутренней разводки, и логика здесь другая: за основу берут не одну розеточную группу, а суммарную расчётную мощность дома с поправкой на то, что все приборы редко работают одновременно. Для бытового дома коэффициент одновременности обычно принимают около 0,7–0,8: то есть из условных 15 кВт установленной нагрузки реально по линии пойдёт 10–12 кВт, и кабель подбирают именно под этот рабочий ток с разумным запасом.

Важная вводная — лимит сетевой организации. На однофазное подключение в большинстве регионов выделяют до 15 кВт, на трёхфазное — те же 15 кВт по договору, но распределённые по фазам. Превышать выделенную мощность нет смысла: вводной автомат всё равно ограничит ток, а кабель с большим запасом будет работать вполгруза. Поэтому отправная точка расчёта — цифра в технических условиях, а не желаемая нагрузка.

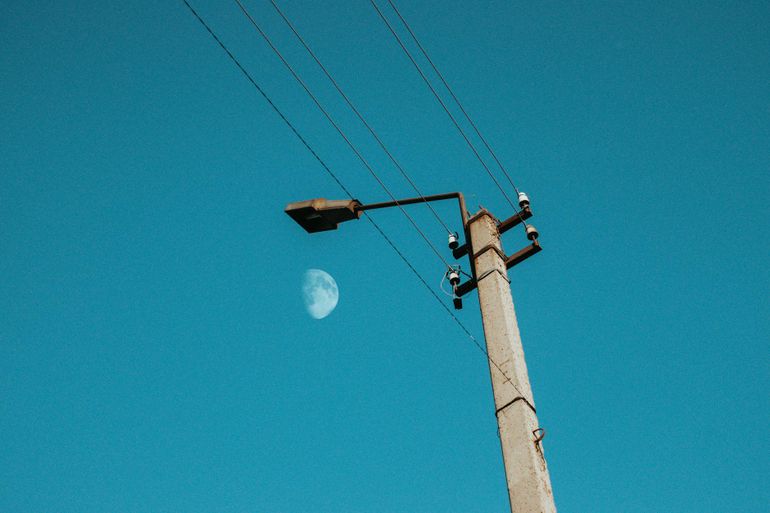

Для самого ввода чаще всего используют самонесущий изолированный провод СИП от опоры до фасада и медный кабель ВВГнг-LS или негорючий аналог от точки ввода до щита. Учтите, что воздушная линия СИП и кабель внутри дома считаются по-разному: алюминиевый СИП при равной мощности берут на ступень-две толще, чем медный.

Однофазный ввод 220 В

При однофазном вводе вся мощность дома идёт по одной паре жил, поэтому ток получается заметно выше, чем при трёх фазах. Для 5 кВт расчётный ток около 23 А, для 10 кВт — порядка 45 А, для 15 кВт — около 68 А. Под такие токи для меди берут ВВГнг-LS 3×6 мм² на 5–7 кВт, 3×10 мм² на 10–12 кВт и 3×16 мм² на полные 15 кВт с вводным автоматом 63 А.

Если ввод идёт по воздуху, до фасада тянут СИП 2×16 мм² — это стандартное решение сетевых компаний, рассчитанное с большим запасом по нагреву и механике. Внутри дома алюминий по нормам не используют, переход на медь делают в герметичном вводном боксе на наружной стене или сразу в щите.

Трёхфазный ввод 380 В

Трёхфазный ввод выгоден тем, что та же мощность распределяется по трём фазам, и ток в каждой жиле падает примерно втрое. Для 15 кВт это около 23 А на фазу вместо 68 А при однофазном вводе — и кабель получается заметно тоньше. Под полные 15 кВт обычно достаточно меди ВВГнг-LS 5×6 мм² (три фазы, ноль, земля) с вводным трёхполюсным автоматом 25 А.

У этого решения есть свой бытовой шлейф: чтобы выигрыш по сечению был реальным, нагрузку нужно равномерно раскидать по фазам ещё на этапе щита. Если на одну фазу повесить кухню, бойлер и тёплый пол, а на две другие — только освещение, перекос сведёт всю экономию на нет, а вводной автомат будет вышибать по одной перегруженной линии.

Внутренняя разводка: розетки, освещение и кухня

Внутренняя разводка — это та часть проекта, которая ближе всего к повседневным сценариям: щёлкнул выключателем в прихожей, поставил чайник на кухне, включил гирлянду на ёлке в гостиной. Здесь не нужны героические сечения, но важно правильно разделить линии по назначению и не пытаться повесить на одну группу всё подряд. Для большинства бытовых задач хватает двух базовых калибров медного кабеля: 1,5 мм² на свет и 2,5 мм² на розетки.

Логика разделения простая: освещение работает на небольших токах, поэтому ему достаточно тонкого кабеля и автомата 10 А; розетки в комнатах и на кухне рассчитаны на переменную нагрузку и идут на 2,5 мм² с автоматом 16 А. Мощные потребители — плита, бойлер, проточный водонагреватель — выносятся на отдельные линии, об этом речь в следующем разделе. Если попытаться сэкономить и подключить кухню к общей розеточной группе вместе с гостиной и спальней, у этого решения будет ощутимый бытовой шлейф: автомат начнёт отщёлкиваться, когда одновременно работают чайник, микроволновка и стиралка.

• Освещение — кабель ВВГнг-LS 3×1,5 мм², автомат 10 А
• Розетки комнат — ВВГнг-LS 3×2,5 мм², автомат 16 А
• Розетки кухни — отдельная группа 3×2,5 мм², автомат 16 А
• Санузел и ванная — отдельная линия с УЗО 30 мА
• Мощные приборы (плита, бойлер) — индивидуальные линии

Освещение: почему хватает 1.5 мм²

Современное освещение в доме почти всегда светодиодное, и даже если люстра в гостиной собирает десяток ламп, суммарная мощность редко переваливает за 300–400 Вт. Это около 1,5–2 А при 220 В, то есть запас по току у кабеля 1,5 мм² оказывается многократным. Автомат на такую линию ставят на 10 А — он сработает раньше, чем кабель успеет нагреться, и заодно защитит от короткого замыкания в патроне или выключателе.

Тонкий кабель здесь удобен ещё и физически: его проще завести в подрозетник выключателя, проложить под натяжным потолком и развести по распаечным коробкам. Главное — не объединять освещение и розетки в одну группу: если коротнёт настольная лампа, в комнате не должно гаснуть всё разом, иначе вечером с ребёнком на руках придётся искать фонарик и щиток в темноте.

Розетки кухни: расчёт по реальной нагрузке

Кухня — самая нагруженная точка дома после ввода. Посчитаем типичный утренний сценарий: электрочайник на 2000 Вт, микроволновка на 1200 Вт и холодильник, который в момент пуска компрессора берёт около 300 Вт. В сумме это 3,5 кВт, или примерно 16 А при 220 В — ровно граница автомата 16 А и допустимого тока кабеля 2,5 мм² при скрытой прокладке. Запас минимальный, но он есть, и для кухни средней семьи такой группы достаточно.

Если же на кухне планируются духовой шкаф, посудомойка или индукционная варочная панель, их не вешают на общую розеточную группу. Каждый такой прибор уходит на свою линию со своим автоматом — иначе при одновременной работе чайника и духовки на плане всё будет выглядеть спокойно, а в жизни автомат начнёт выбивать в самый неподходящий момент.

• Чайник — около 2000 Вт
• Микроволновка — 1000–1500 Вт
• Холодильник — 150–300 Вт в работе, пиково до 600 Вт
• Тостер или кофемашина — 800–1500 Вт

Линии под мощные приборы: плита, бойлер, насос

Мощные приборы живут по своим правилам: они забирают ток подолгу и почти на пределе паспортной мощности. Если посадить такую нагрузку на общую розеточную группу, кабель будет греться даже при исправном автомате, а соседние розетки начнут терять напряжение в момент включения. Поэтому электроплиту, проточный водонагреватель, бойлер и скважинный насос выводят на отдельные линии — каждый со своим автоматом и, как правило, со своим УЗО или дифавтоматом.

Логика расчёта здесь та же: считаем ток по мощности, подбираем сечение с запасом и ставим автомат, который защитит именно этот кабель. Для электроплиты 7 кВт ток получается около 32 А (7000 ÷ 220), при скрытой прокладке медного кабеля берут сечение 6 мм² и автомат 32 А. Для трёхфазного подключения той же плиты ток на фазу ниже, и часто достаточно 4 мм², но это решение принимают по фактической схеме подключения.

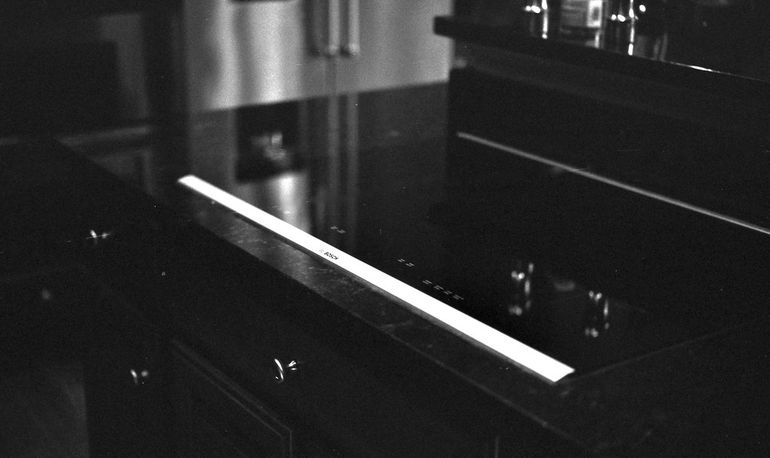

Электроплита и варочная панель

Стационарная электроплита или варочная панель на 7–10 кВт — самая тяжёлая бытовая нагрузка в доме. При однофазном подключении плиты 7 кВт расчётный ток выходит около 32 А, и для медного кабеля, например ВВГнг-LS 3×6, в стене это рабочее сечение под автомат 32 А. Если плита мощнее, скажем 8,5–10 кВт, линию тянут уже кабелем 10 мм² и ставят автомат 40 А.

На плане кухня выглядит спокойно, а в жизни плита включается одновременно с духовкой и чайником, поэтому экономить здесь на сечении опасно. Линию ведут от щита отдельным кабелем без розеточных ответвлений, подключают через свой автомат и УЗО (или дифавтомат), а саму плиту — либо напрямую в клеммную коробку, либо через силовую розетку, например типа 32 А.

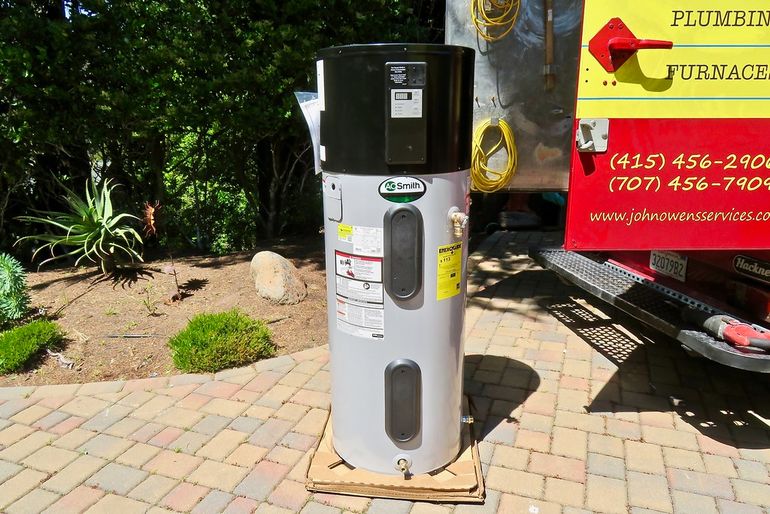

Бойлер, проточник и насос

Накопительный бойлер на 1,5–2 кВт по току сопоставим с группой розеток: около 9 А, медный кабель 2,5 мм² и автомат 16 А — этого достаточно. А вот проточный водонагреватель на 5,5 кВт требует уже 25 А, сечения 4 мм² и автомата 25 А; модели на 8–9 кВт уходят в категорию плиты и тянут на 6 мм². Скважинный насос мощностью 1,1–1,5 кВт спокойно работает на кабеле 2,5 мм² с автоматом 16 А, но кабель в скважину и по улице — это отдельная история с защитой от влаги.

Все эти приборы объединяет одно: длительный режим работы и контакт с водой. Поэтому каждую такую линию заводят на свой автомат и обязательно через УЗО на 30 мА (для ванной — на 10 мА), а для уличных и подземных участков, например к насосу или к бане, выбирают кабель с подходящей оболочкой, скажем ВВГнг-LS в трубе или КГ для гибкого подключения погружного насоса.

Поправки и чек-лист: длина линии, прокладка, запас

Таблицы длительного тока рассчитаны на короткие участки и стандартные условия прокладки. В частном доме линия от щита до дальней розетки в мастерской легко набирает 25-40 метров, идёт через утеплённую стену, ныряет в гофру и тянется по холодному чердаку. У каждого из этих условий есть бытовой шлейф: кабель греется сильнее, напряжение на конце линии проседает, а реальный запас по сечению оказывается меньше, чем казалось на бумаге.

Поэтому к расчётной цифре сечения почти всегда прибавляют ступень вверх. Для ввода в дом и линий до мощных приборов это особенно важно: разница между 6 и 10 мм² по меди стоит немного, а разница в нагреве и просадке — заметная. Медь остаётся базовым материалом для внутренней разводки; алюминий ПУЭ допускает на вводе и для линий от 16 мм², но в стенах дома его сегодня практически не используют.

Просадка напряжения на длинных линиях

Чем длиннее кабель, тем сильнее напряжение проседает к концу линии. Норма для бытовой сети — не больше 5% потерь, то есть около 11 В от 220 В. На коротком плече до 15-20 метров это почти не заметно, а вот линия 30-40 метров на ток 25 А по кабелю 2,5 мм² уже выходит за норму: бойлер греет медленнее, насос запускается с просадкой, лампы заметно мигают при пуске мощных приборов.

Практическое правило простое: если линия длиннее 20-25 метров и нагрузка серьёзная, поднимай сечение на ступень. Кабель 2,5 мм² заменяй на 4 мм², 4 мм² — на 6 мм², ввод 10 мм² при длинном пролёте от столба до дома — на 16 мм². Для линий освещения с малым током длина критична меньше, а для розеточных групп кухни, бойлера и насосной — почти всегда.

• До 15 м — считаем по таблице без поправок
• 15-25 м — проверяем просадку, чаще всего хватает базового сечения
• 25-40 м — поднимаем сечение на одну ступень
• Свыше 40 м или ввод от столба — считаем потери отдельно и закладываем запас

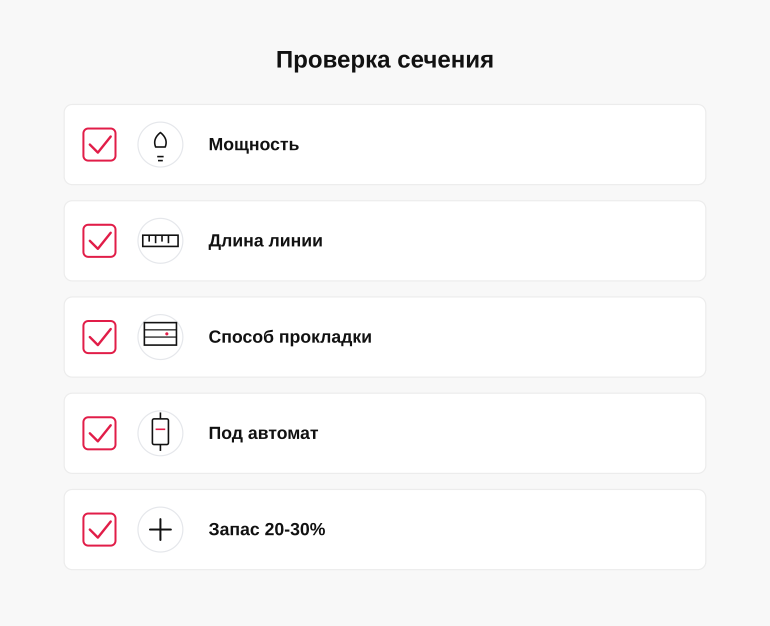

Чек-лист самопроверки сечения

Перед тем как закупать кабель, пройдись по короткому списку — он закрывает большинство ошибок, которые потом всплывают при эксплуатации. Особое внимание удели линиям, которые идут в утеплителе или в пироге каркасной стены: там кабель хуже отдаёт тепло, и допустимый ток для него снижается примерно на 10-20%.

• Посчитал суммарную мощность на линии и перевёл её в ток (P / 220 для однофазной сети)
• Сверил ток с таблицей длительного тока для медного кабеля и нужного способа прокладки
• Учёл длину линии: для пролётов свыше 20-25 м поднял сечение на ступень
• Проверил, что кабель в утеплителе или плотном пучке проводов имеет запас по сечению
• Согласовал сечение с номиналом автомата: автомат защищает кабель, а не наоборот
• Разделил ввод, внутренние группы и линии мощных приборов — не считал их одной цифрой
• Заложил запас 20-30% на будущие нагрузки: тёплый пол, кондиционер, зарядку электромобиля
• Выбрал марку под условия: например, ВВГнг-LS для скрытой проводки в доме, NYM для открытой, СИП для воздушного ввода
