Каркасный дом: пирог стены, пароизоляция и точка росы без ошибок

Зачем каркасной стене работать как система слоёв

Стена каркасного дома работает не как монолит, а как набор слоёв, где у каждого своя задача. Утеплитель удерживает тепло, пароизоляция не пускает в него влажный воздух из комнат, ветро-влагозащита прикрывает снаружи от ветра и косого дождя, а вентзазор уносит остатки влаги в атмосферу. Стоит выбить один слой или поменять их местами — и вся система перестаёт работать.

Поэтому каркасник нельзя собирать по логике «лишь бы потолще набить ваты». Здесь важен порядок операций и направление движения пара: изнутри тёплого помещения наружу к холодному фасаду. Если этого не понимать, дальнейшие разделы про точку росы и ошибки монтажа будут казаться придирками, а на деле речь идёт о ресурсе дома.

Что такое пирог стены

Пирог каркасной стены — это последовательность слоёв от внутренней отделки до наружной обшивки, собранная в строго заданном порядке. Внутри — гипсокартон или вагонка, за ними плёнка-пароизоляция, дальше стойки с утеплителем между ними, например минвата или эковата, затем ветро-влагозащитная мембрана, контробрешётка с вентзазором и наружная обшивка. Каждый слой решает одну задачу и не дублирует соседний.

Логика простая: тёплый и влажный воздух из комнат должен упереться в пароизоляцию и остаться внутри, а та влага, что всё же попала в утеплитель, обязана уйти наружу через мембрану и вентзазор. Если эту цепочку нарушить, влага запирается в стене и начинает работать против каркаса.

• Внутренняя отделка (например, гипсокартон, вагонка, ОСП под отделку)
• Пароизоляционная плёнка с проклейкой стыков
• Стойки каркаса с утеплителем между ними
• Ветро-влагозащитная мембрана
• Контробрешётка и вентилируемый зазор
• Наружная обшивка (например, имитация бруса, фиброцементный сайдинг, планкен)

Почему ошибиться легко

Слои выглядят простыми по отдельности, но работают только вместе. Бригада может аккуратно уложить утеплитель, но порвать пароизоляцию о саморезы, перепутать стороны мембраны или забыть про вентзазор — и пирог уже не пирог, а ловушка для влаги. Со стороны такая стена ничем не отличается от правильной: отделка ровная, фасад красивый, проблемы вылезут через два-три сезона.

Дополнительная сложность в том, что ошибки на этом этапе не видны после закрытия стены. Никто не разбирает фасад, чтобы проверить, проклеены ли стыки паробарьера или есть ли зазор за обшивкой. Поэтому решения по пирогу и приёмка каждого слоя фиксируются до того, как сверху ляжет следующий: фото стыков, проклейки, мембраны внахлёст — всё это должно быть зафиксировано на объекте.

• Порванная или непроклеенная пароизоляция
• Мембрана уложена не той стороной к утеплителю
• Утеплитель набит с пустотами и щелями у стоек
• Контробрешётка прибита без вентзазора или зазор закрыт снизу и сверху
• Внутренняя отделка прижата к плёнке без воздушной прослойки под коммуникации

Точка росы простым языком: где в стене образуется конденсат

Точка росы — это не магия и не страшилка из форумов, а простая физика. В тёплом комнатном воздухе всегда есть водяной пар: от дыхания, готовки, душа, сушки белья. Пока воздух тёплый, пар держится в нём незаметно. Как только этот воздух упирается в холодную поверхность, он остывает, и лишняя влага выпадает каплями. То же самое происходит зимой на стекле и на холодной бутылке из холодильника.

В стене каркасника тёплый воздух из комнаты стремится наружу, к холодной улице. Где-то по пути его температура падает до значения, при котором пар уже не удерживается, — это и есть точка росы. Задача правильного пирога не в том, чтобы её отменить, а в том, чтобы она оказалась в безопасном месте и чтобы влага из этой зоны могла уйти наружу, а не копилась в каркасе.

Тёплый воздух и холодная поверхность

Зимой запотевшее окно — это и есть точка росы, которую видно глазами. Стекло холодное, комнатный воздух тёплый и влажный, и на границе появляется конденсат. Со стеной происходит то же самое, только внутри конструкции, где капли никто не вытирает.

Поэтому пароизоляция всегда идёт с тёплой стороны — изнутри, сразу под отделкой. Её задача не пустить влажный комнатный воздух в утеплитель. Ветро-влагозащитная мембрана, наоборот, ставится снаружи утеплителя: она не даёт ветру выдувать тепло и пропускает наружу ту влагу, что всё же оказалась в толще стены.

Почему точка росы должна быть в утеплителе, а не в ОСП

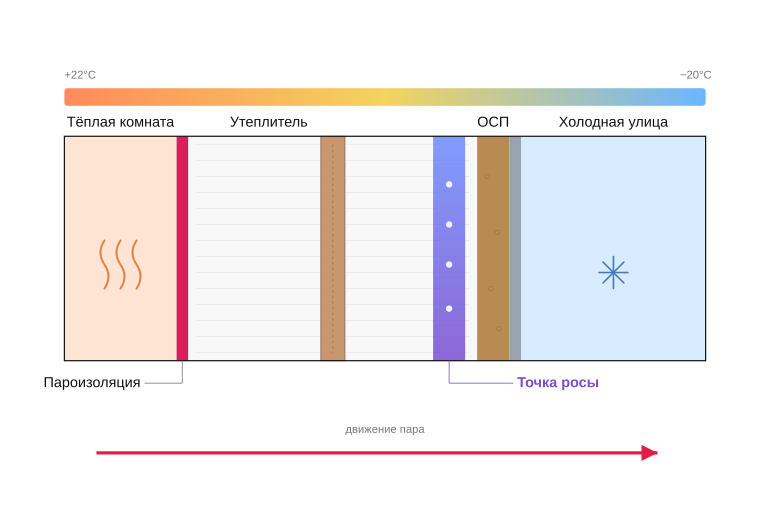

Грамотно собранный пирог рассчитан так, чтобы точка росы попадала в толщу утеплителя, например в минвату или эковату, ближе к наружной стороне. Утеплитель паропроницаем, влага в нём не задерживается и через ветрозащиту с вентзазором уходит на улицу. Стойки при этом остаются сухими, а каркас — живым.

Проблемы начинаются, когда точка росы смещается на плиту ОСП, на внутреннюю сторону наружной обшивки или прямо на деревянную стойку. Там влага конденсируется на плотном холодном материале и впитывается. Дальше — мокрый утеплитель, чёрные пятна на ОСП, плесень и гниение каркаса. Сдвигают точку росы обычно две вещи: дырявая пароизоляция изнутри и недостаточная толщина утеплителя при холодном климате.

• Тонкий утеплитель не по климату
• Дыры и непроклеенные стыки пароизоляции
• Паронепроницаемая плёнка снаружи вместо ветрозащиты
• Отсутствие вентзазора за наружной обшивкой

Пирог стены изнутри наружу: что и зачем

Каркасная стена — это слоёный пирог, где каждый слой решает свою задачу: держит тепло, не пускает пар изнутри, отводит влагу наружу и защищает утеплитель от ветра и воды. Если хоть один слой выпал или собран не в том порядке, система перестаёт работать как единое целое, и стена начинает накапливать воду внутри.

Правильный порядок изнутри наружу один и тот же независимо от размера дома: внутренняя отделка, пароизоляция, стойки с утеплителем, плитная обшивка или ветро-влагозащитная мембрана, вентилируемый зазор и наружная обшивка. Менять слои местами или экономить на одном из них нельзя — это всегда вылезает через пару сезонов мокрым утеплителем и тёмными пятнами на ОСП.

От гипсокартона до наружной обшивки

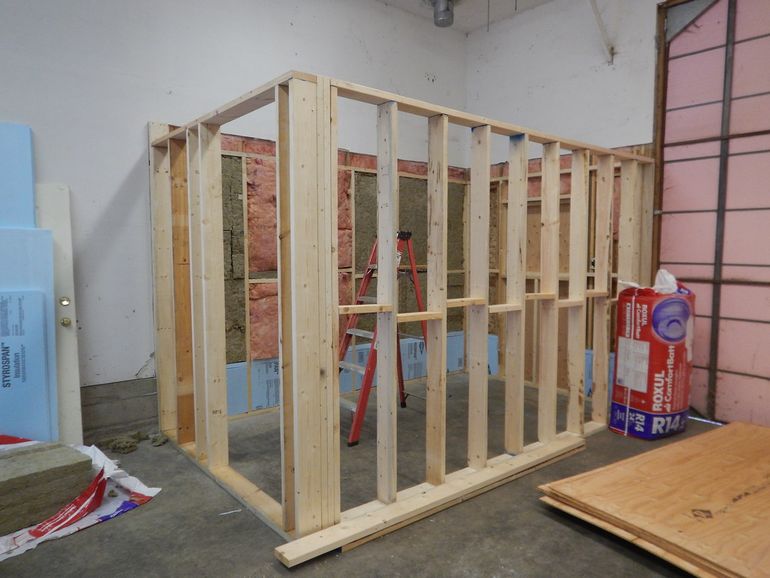

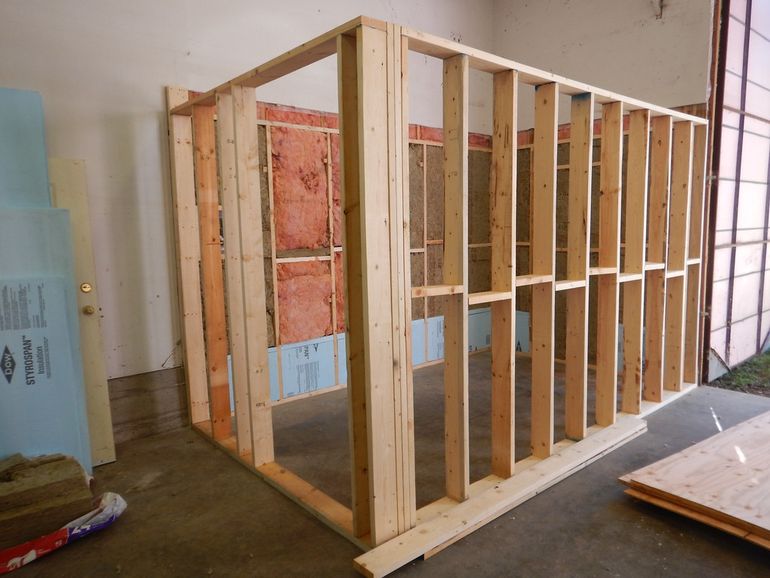

Самый внутренний слой — отделка: гипсокартон, вагонка или имитация бруса по обрешётке. За ней без зазоров идёт пароизоляция, прижатая к стойкам каркаса. Между стойками плотно набит утеплитель, например минвата, эковата или PIR-плиты. Снаружи каркас закрыт либо плитой ОСП с диффузионной мембраной поверх, либо сразу ветро-влагозащитной мембраной по стойкам.

Дальше обязательно идёт контробрешётка, которая формирует вентилируемый зазор 25–50 мм, и только потом — наружная обшивка: сайдинг, планкен, фиброцементная или деревянная доска. Этот зазор не декоративный, он работает: через него уходит влага, которая успела попасть в утеплитель.

• Внутренняя отделка (гипсокартон, вагонка)
• Пароизоляция
• Стойки каркаса с утеплителем
• Плитная обшивка или ветро-влагозащитная мембрана
• Вентилируемый зазор по контробрешётке
• Наружная обшивка

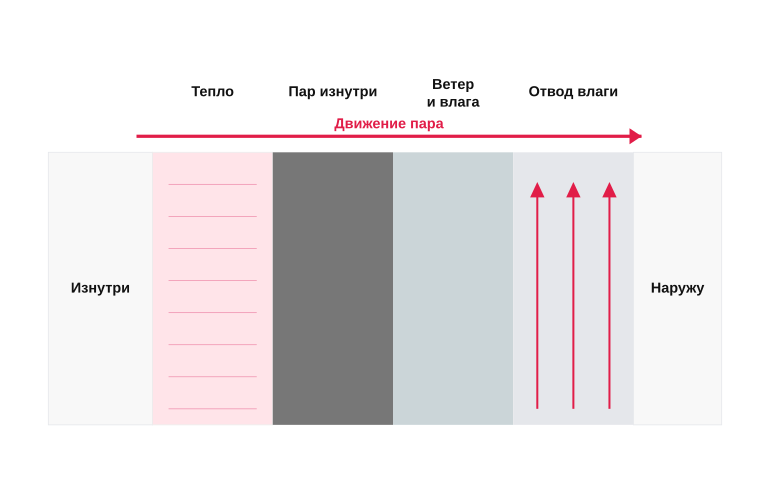

Какой слой за что отвечает

Пароизоляция не греет и не защищает от ветра — её единственная задача не пускать тёплый влажный воздух из комнаты в утеплитель. Утеплитель держит тепло, но только пока он сухой: намокший на 5% теряет до половины своих свойств. Ветро-влагозащитная мембрана, например диффузионная плёнка класса А, работает в обратную сторону: не даёт ветру выдувать тепло и не пускает воду снаружи, но выпускает водяной пар из утеплителя наружу.

Вентзазор — это дренаж и сушилка для пирога одновременно. Без него мембрана упирается в обшивку, влага не уходит, и утеплитель постепенно превращается в мокрую вату. Наружная обшивка при этом — не герметичный слой, а защита от механики, солнца и косого дождя; её задача не запечатать стену, а прикрыть мембрану и дать стене дышать наружу.

• Внутренняя отделка — механика и эстетика
• Пароизоляция — барьер для пара изнутри
• Утеплитель — тепло, работает только сухим
• Ветро-влагозащита — выпускает пар, держит воду и ветер
• Вентзазор — отвод влаги и просушка пирога
• Наружная обшивка — защита от дождя, солнца и ударов

Типичные ошибки сборки пирога и к чему они приводят

Пирог каркасной стены ломается не от плохих материалов, а от нарушенного порядка операций и небрежного монтажа. Одна непроклеенная нахлёстка плёнки или забытый вентзазор способны за пару сезонов превратить сухую стену в источник плесени и гнили. Дальше — конкретные ошибки, которые встречаются на объектах чаще всего, и то, что они делают со стеной изнутри.

Ошибки с пароизоляцией и мембраной

Самая дорогая ошибка — перепутать местами пароизоляцию и ветрозащиту. Если паронепроницаемую плёнку поставили снаружи, а паропроницаемую мембрану изнутри, влага из помещения свободно заходит в утеплитель и упирается в холодный наружный барьер. Через сезон минвата отсыревает, стойки темнеют, на внутренней стороне ОСП появляются чёрные пятна плесени.

Вторая по частоте проблема — пароизоляция уложена правильно, но швы не проклеены, нахлёстки болтаются, в местах прохода труб и розеток дыры замотаны изолентой. Через эти щели тёплый влажный воздух уходит в толщу утеплителя и конденсируется на холодных поверхностях. Сначала это просто сырость, потом — гниение нижних обвязок и стоек по периметру.

• Перепутаны местами пароизоляция и ветро-влагозащитная мембрана
• Нахлёстки плёнки не проклеены специализированным скотчем
• Проходки труб, кабелей и коробок не загерметизированы
• Плёнка порвана при монтаже обрешётки и оставлена как есть
• Пароизоляция заведена не на все примыкания: пол, потолок, проёмы

Ошибки с утеплителем и вентзазором

Утеплитель работает только тогда, когда уложен плотно и без пустот. Если плиты минваты или, например, PIR подрезаны криво, между ними и стойками остаются щели в 5–10 мм — это прямые мостики холода. На таких участках точка росы смещается внутрь утеплителя, появляется локальный конденсат, а зимой угол промерзает насквозь и покрывается инеем с внутренней стороны.

Отдельная беда — отсутствующий или формальный вентзазор под наружной обшивкой. Когда мембрана прижата вплотную к утеплителю или к сайдингу, например, влага из стены не выводится наружу и накапливается в верхних слоях минваты. ОСП со стороны фасада начинает разбухать по торцам, появляется характерный затхлый запах, а через два-три года под обшивкой обнаруживается мокрая вата и потемневшие стойки.

• Плиты утеплителя уложены с зазорами и пустотами у стоек
• Утеплитель просел вниз из-за отсутствия фиксации в стойках
• Вентзазор между мембраной и наружной обшивкой меньше 25 мм или отсутствует
• Контробрешётка не сквозная: воздух не идёт от цоколя к карнизу
• Мембрана уложена не той стороной к утеплителю

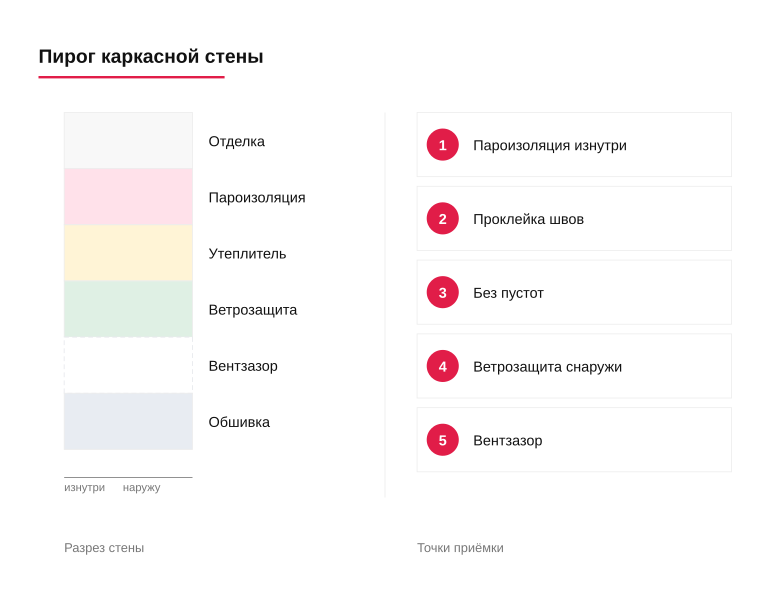

Памятка: как собрать пирог стены без ошибок

Пирог каркасной стены не прощает спешки и работы на глаз. Контроль идёт послойно: пока не зафиксирован предыдущий этап, к следующему переходить нельзя, иначе ошибку потом видно только по пятнам плесени и тёмному утеплителю при вскрытии.

Ниже — короткая памятка, которую удобно держать на стройке. Она не заменяет проект, но даёт понятные точки контроля: что должно быть сделано, как это выглядит и в каких случаях монтаж нужно останавливать и переделывать, а не закрывать обшивкой.

Что проверить на каждом этапе

Проверка пирога идёт строго по порядку слоёв. Каждый этап фиксируется визуально до закрытия следующим материалом: после монтажа гипсокартона или наружной обшивки исправить ошибки внутри уже не получится без демонтажа.

• Каркас: стойки вертикально, шаг соответствует проекту, узлы без перекосов, древесина сухая.
• Утеплитель: плиты или маты заполняют всю полость между стойками, без пустот, щелей и сминания, например минвата или эковата уложены враспор.
• Пароизоляция: смонтирована со стороны тёплого помещения сплошным контуром, нахлёсты и стыки проклеены специальной лентой, например бутил-каучуковой или акриловой.
• Проходки коммуникаций: все выводы труб, кабелей и розеточных коробок герметизированы манжетами или клеевой лентой.
• Ветро-влагозащита: натянута снаружи без провисов, нахлёсты по направлению стока воды, швы проклеены.
• Вентзазор: контробрешётка обеспечивает сквозной зазор от цоколя до подкровельного пространства, продухи снизу и сверху не закрыты.
• Наружная обшивка: смонтирована по контробрешётке, без прямого контакта с мембраной.

Когда стоит остановить монтаж и переделать

Есть ошибки, которые нельзя закрывать обшивкой ни при каких уговорах бригады. Если на этапе приёмки видны перечисленные ниже признаки, работы останавливаются, и слой переделывается до закрытия следующим материалом — иначе через два-три сезона стена начнёт гнить изнутри.

Аргумент «мы всегда так делаем» здесь не работает: цена переделки на этапе монтажа в десятки раз ниже, чем вскрытие готовой стены с демонтажом отделки, утеплителя и заменой подгнивших стоек.

• Пароизоляция смонтирована снаружи утеплителя или перепутана местами с ветрозащитой.
• Швы пароизоляции не проклеены, держатся только на скобах степлера.
• Утеплитель уложен с видимыми щелями у стоек, обвязки или в углах.
• Минвата намокла под дождём и закрывается обшивкой во влажном состоянии.
• Ветро-влагозащита натянута нахлёстами против стока воды или порвана при монтаже.
• Вентзазор отсутствует: наружная обшивка прибита прямо к мембране без контробрешётки.
• Каркас собран из сырой древесины с явными следами плесени или синевы.
