Котельная в доме: какие размеры, двери и вентиляцию заложить в проекте

Почему котельную нельзя оставлять на потом

Котельная — это то помещение, которое чаще всего достаётся проектировщику по остаточному принципу. Сначала прорабатывают гостиную, спальни, санузлы и кухню, а под котёл оставляют то, что осталось: угол у задней стены, кусок цоколя или каморку под лестницей. В итоге дом получается удобным для жизни, но мучительным для эксплуатации инженерии.

Проблема в том, что котельная — это не кладовка. В ней одновременно живут котёл, бойлер, расширительный бак, группа безопасности, коллекторы тёплого пола, иногда насосная станция и фильтры водоподготовки. У всего этого хозяйства есть требования к воздуху, дымоудалению, доступу для обслуживания и габаритам подхода. Если помещение спроектировано на глаз, нарушается хотя бы одно из этих условий, и дальше начинаются компромиссы за ваш счёт.

Заложить параметры котельной правильно проще на стадии проекта, чем переделывать готовое помещение. Перенести розетку — мелочь. Перенести вентканал в кирпичной стене, расширить дверной проём в несущей перегородке или поднять высоту потолка в цоколе — это уже стройка заново. Поэтому разговор о котельной начинается не после выбора котла, а вместе с планировкой первого этажа.

Что ломается, если котельную проектируют последней

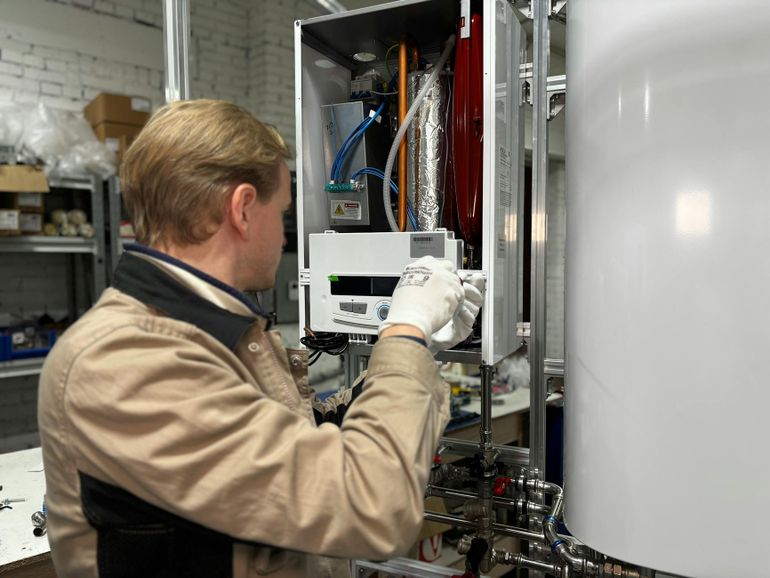

Первое, во что упираются хозяева через год-два жизни, — обслуживание. Сервисный инженер приезжает раз в год почистить теплообменник, проверить горелку и давление в расширительном баке. Если котёл стоит вплотную к стене или зажат между бойлером и стиральной машиной, снять кожух становится отдельным квестом, а замена платы превращается в демонтаж половины обвязки.

Второе — замена оборудования. Средний срок жизни газового котла 12–15 лет, напольного чугунного — дольше, настенного — иногда меньше. Когда приходит время менять, выясняется, что новый котёл не проходит в дверь шириной 70 см, бойлер на 200 литров не разворачивается в коридоре, а твердотопливный котёл вообще невозможно занести без разборки дверного блока. Всё это решается на этапе проекта одной строкой в задании.

Третье — бытовые мелочи, которые превращаются в постоянное раздражение. Котёл, повешенный рядом со спальней через тонкую перегородку, гудит по ночам. Дымоход, выведенный близко к окну соседней комнаты, тянет запах продуктов сгорания обратно в дом при определённом ветре. Дверь без порога и уплотнителя пускает в жилые комнаты запах топлива и пыль от золы. Каждый такой эпизод — это след непродуманного решения на стадии чертежа.

• Нет места подойти к котлу сбоку для сервиса
• Новый котёл или бойлер не проходит в дверь
• Слышно горелку и насосы в соседней спальне
• Запах топлива и гари тянет в жилые комнаты
• Некуда поставить бойлер, бак или водоподготовку
• Дымоход выведен близко к окнам или вентрешёткам

Тип котла определяет требования к помещению

Прежде чем чертить котельную на плане дома, определитесь с типом котла. От этого зависит почти всё: можно ли повесить оборудование в кухне-нише или придётся выделять отдельное помещение с окном, нужен ли дымоход через крышу или хватит коаксиального вывода через стену, придётся ли тащить в дом дрова и где хранить запас топлива.

Ошибка на этом шаге дорого обходится. Если заложить котельную под электрический котёл, а потом передумать в пользу газа, окажется, что нет ни приточного канала нужного сечения, ни места под дымоход, ни окна с форточкой. И наоборот: выделять под скромный настенный газовый котёл шесть квадратов с отдельным входом — потерянная площадь дома, которую можно было отдать под кладовку или санузел.

Ниже разбираем четыре типовых сценария: газ настенный, газ напольный, твёрдое топливо и электричество. Цифры даём как ориентиры — финальные параметры всё равно определяет проектировщик и согласовывает газовая служба, если речь о газе.

Газовые котлы: настенный и напольный

Настенный газовый котёл мощностью до 30–35 кВт по действующим ориентирам можно разместить даже в кухне, если там есть окно с форточкой, нормальная высота потолка от 2,5 м и приток воздуха. Но если мощность выше или вы хотите держать оборудование подальше от жилой зоны, удобнее сразу заложить отдельное топочное помещение площадью от 7–8 м² с окном и отдельным выходом наружу или в нежилую часть дома.

Напольный газовый котёл — это уже почти всегда отдельная котельная. Под него закладывают помещение минимум 7,5–9 м² при потолке от 2,2–2,5 м, окно с площадью остекления примерно 0,03 м² на каждый кубометр объёма, приточный канал и вертикальный дымоход с выходом выше конька. Чем мощнее котёл и чем больше дополнительного оборудования (бойлер, гидрострелка, коллекторы), тем больше нужно метров.

Отдельно подумайте о подводках, например о вводе газовой трубы, водопровода, обратки от радиаторов и канализационного слива для конденсата конденсационного котла. Если в проекте этих точек нет, монтажник потом будет вести трубы по стенам открытым способом, и аккуратной котельной не получится.

• Настенный до 35 кВт — допускается в кухне с окном и форточкой
• Настенный свыше 35 кВт — отдельное помещение от 7–8 м²
• Напольный газовый — отдельная котельная от 7,5–9 м² с окном
• Высота потолка — от 2,2–2,5 м
• Дымоход — вертикальный с выходом выше конька либо коаксиальный через стену

Твердотопливные и электрические котлы

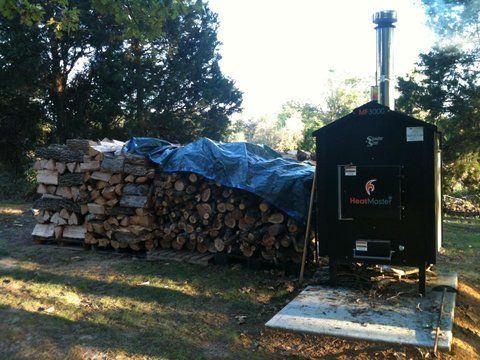

Твердотопливный котёл — самый требовательный жилец. Под него закладывают отдельное помещение площадью от 8–10 м² с потолком не ниже 2,5 м, негорючими стенами и полом, мощной приточной вентиляцией и полноценным вертикальным дымоходом с ревизией и сборником конденсата. Рядом обязательно нужно место под запас топлива на сутки-двое работы, например поленницу, ящик для пеллет или мешки с углём.

Электрический котёл, наоборот, самый нетребовательный к помещению: нет открытого пламени, нет дымохода, не нужен приток воздуха для горения. Его можно поставить в небольшой нише, кладовке или техпомещении площадью от 3–4 м². Но в проект придётся заложить отдельную линию питания нужного сечения, автомат и при мощности от 9–12 кВт — трёхфазный ввод, что не всегда возможно на участке.

Если рассматриваете комбинированный вариант, например твердотопливный котёл как основной и электрический как резерв, считайте котельную по более жёстким требованиям — то есть по дровяному. Уменьшить площадь потом не получится, а добавить дымоход в готовое помещение без него — почти всегда означает переделку перекрытия и крыши.

• Твердотопливный — отдельное помещение от 8–10 м² с негорючей отделкой
• Запас топлива — место под поленницу, пеллеты или уголь рядом с котлом
• Электрический — ниша или техпомещение от 3–4 м² без дымохода
• Для электрокотла от 9–12 кВт — трёхфазный ввод и отдельная линия
• Комбинированная схема — котельная по требованиям твердотопливного котла

Размеры и высота котельной: какие цифры закладывать в проект

Размеры котельной определяются не желанием сэкономить квадратные метры, а тремя вещами: типом котла, количеством сопутствующего оборудования и тем, как вы будете его обслуживать. Помещение должно вмещать не только сам котёл, но и человека с инструментом, который раз в год приедет на сервис, плюс свободный воздух для горения.

Для газовых котлов нормативы оперируют объёмом, а не площадью: типовые ориентиры — не меньше 7,5–8 м³ для мощности до 30 кВт, не меньше 13,5 м³ до 60 кВт и не меньше 15 м³ свыше. При высоте потолка 2,5 м это даёт минимум 3, 5,5 и 6 м² соответственно. Но это нижняя граница, при которой котёл просто помещается, а не работает удобно.

На практике комфортная котельная для частного дома площадью 150–200 м² — это 6–9 м² при высоте потолка от 2,5 м. Меньшая площадь почти всегда означает, что бойлер или расширительный бак придётся выносить в соседнее помещение, а сервисный инженер будет работать в позе, удобной только для жалоб.

Минимальные ориентиры по площади

Для настенного газового котла мощностью до 30 кВт формально достаточно помещения объёмом 7,5 м³ — это, например, 3 м² при потолке 2,5 м. Но в такую каморку влезает только сам котёл и труба до стены; для бойлера, фильтра и коллектора места уже не остаётся.

Напольный газовый котёл и твердотопливный требуют больше: к объёму воздуха для горения добавляется зона перед топкой для загрузки дров или обслуживания горелки. Для твердотопливника закладывайте минимум 8–10 м² и не меньше 2,5 м высоты, плюс место под запас дров на сутки-двое работы.

Электрический котёл формально можно повесить даже в нише под лестницей: ему не нужны ни дымоход, ни приток воздуха для горения. Но как только в схеме появляются бойлер косвенного нагрева, буферная ёмкость или гидрострелка, требования к площади возвращаются — уже не из-за норматива, а из-за габаритов оборудования.

• Газовый настенный до 30 кВт: от 7,5 м³ (≈ 3 м² при h 2,5 м), комфортно — от 6 м²
• Газовый напольный: от 13,5 м³ и площадь от 6–8 м²
• Твердотопливный: от 8–10 м², высота не ниже 2,5 м, плюс место под топливо
• Электрический: формально без ограничений по объёму, по факту — по габаритам обвязки

Запас на бойлер, насосы и расширительный бак

Котёл в котельной редко стоит один. Рядом обычно живёт бойлер косвенного нагрева на 100–200 литров (например, Drazice, Reflex, Hajdu), расширительные баки на отопление и водоснабжение, группа безопасности, циркуляционные насосы, фильтры грубой очистки и коллектор тёплого пола. Каждая позиция — это 20–60 см вдоль стены.

Напольный бойлер на 150 литров — это цилиндр диаметром около 55–60 см и высотой под 1,3 м; к нему нужен доступ сверху для замены магниевого анода и подход спереди для съёма ТЭНа. Расширительный бак вешают так, чтобы можно было подкачать ниппель насосом и при необходимости снять — это ещё 30–40 см свободного пространства.

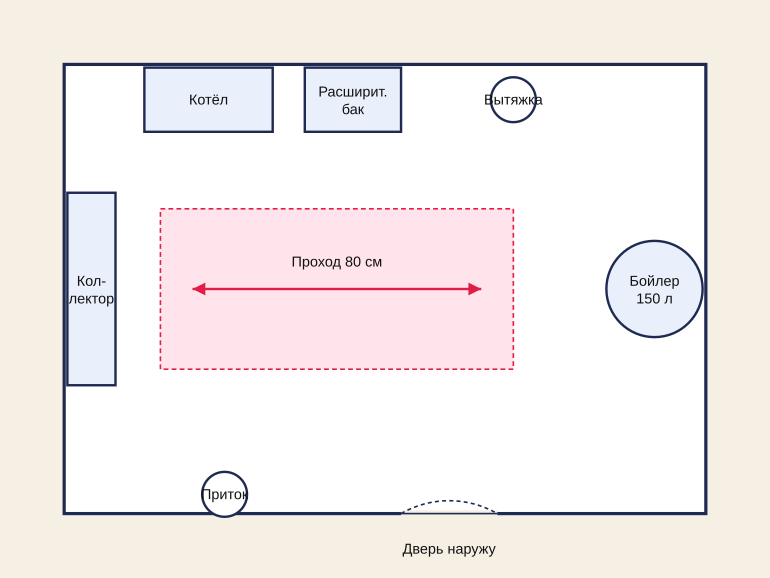

Главный принцип — оставить перед котлом проход шириной 60–70 см, а лучше 80, чтобы сервисный инженер мог открыть переднюю крышку, вытащить теплообменник или горелку. Если поставить бойлер вплотную напротив котла, через год обслуживания вы пожалеете об экономии двух квадратных метров на этапе проекта.

• Бойлер косвенного нагрева 150–200 л — напольный или настенный (например, Drazice, Reflex)
• Расширительные баки отопления и ГВС — место для подкачки и съёма
• Группа безопасности и автоматический воздухоотводчик над котлом
• Циркуляционные насосы и коллектор тёплого пола
• Фильтр грубой очистки и счётчик на вводе воды
• Свободный проход перед котлом 60–80 см

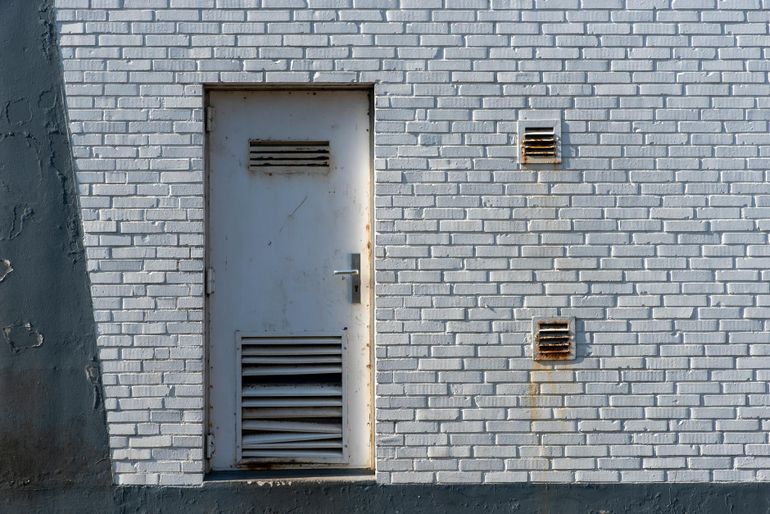

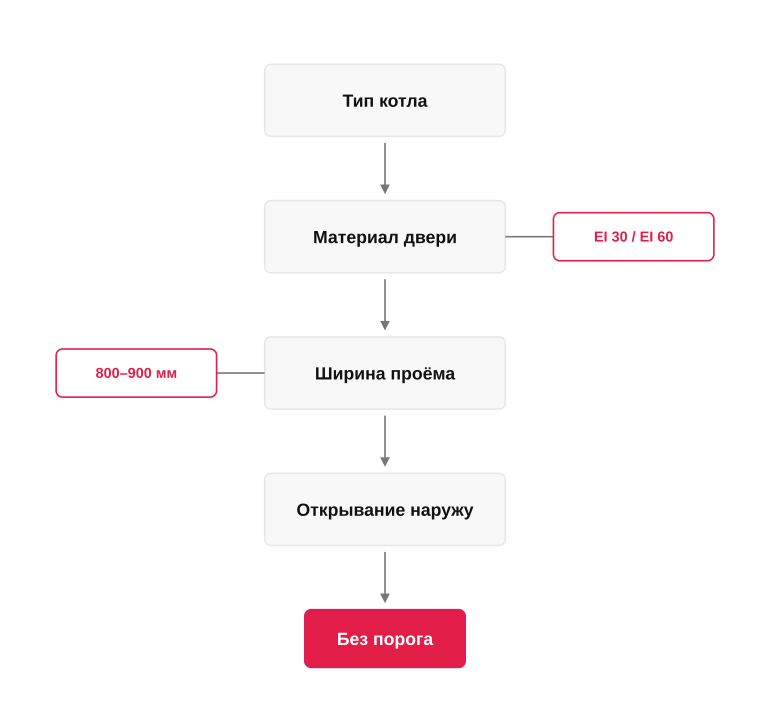

Дверь в котельную: ширина, материал, открывание

Дверь в котельную — деталь, на которой чаще всего экономят и о которой потом жалеют. Когда через пять-семь лет придёт время менять котёл или бойлер, выяснится, что новый агрегат банально не проходит в проём, и стену придётся разбирать. Поэтому ширину и тип двери закладывают не под текущее оборудование, а с запасом под габариты любого типового котла и бака на 100–200 литров.

Рабочий ориентир по ширине — чистый проём не меньше 800 мм, а лучше 900 мм, если планируете напольный котёл или бойлер косвенного нагрева. Открывание делают наружу, из котельной в коридор или на улицу: это требование пожарной безопасности и одновременно удобство, потому что упавший внутри предмет не заблокирует выход. Порог в бытовой котельной обычно не делают, чтобы свободно закатывать тяжёлое оборудование на тележке, но в пристроенной котельной с выходом на улицу небольшой порог уместен против воды и холода.

Для газовой котельной требования к двери жёстче. Если помещение примыкает к жилой части дома, дверь между ними должна быть с нормируемым пределом огнестойкости — это, например, стальные противопожарные двери EI 30 или EI 60 с уплотнителем и доводчиком. А вот дверь, ведущая прямо на улицу, наоборот, часто делают облегчённой и легкосбрасываемой: это нужно, чтобы при возможном хлопке газа избыточное давление ушло наружу, а не в дом. Финальную конфигурацию всегда согласуют с проектировщиком и газовой службой.

• Чистая ширина проёма от 800 мм, лучше 900 мм под напольный котёл и бойлер
• Открывание наружу, из котельной в коридор или на улицу
• Для газовой котельной, граничащей с жилой зоной — противопожарная дверь, например EI 30 или EI 60
• Доводчик и уплотнитель по периметру для газового помещения
• Минимальный порог или его отсутствие для закатывания тяжёлого оборудования
• Облегчённая легкосбрасываемая конструкция для двери, выходящей прямо на улицу

Приток и вытяжка: воздух для горения и нормальной работы котла

Котёл, в котором горит газ или дрова, работает как маленькая топка: ему нужен постоянный приток свежего воздуха и свободный выход для продуктов сгорания. Если воздуха не хватает, горение становится неполным, в помещении накапливается угарный газ, а автоматика котла начинает сбоить и уходить в ошибку.

Главная ошибка владельцев — попытка сделать котельную максимально герметичной: плотная металлическая дверь, заклеенные щели, никакого 'сквозняка'. В такой комнате современный котёл с открытой камерой сгорания просто задохнётся, а тяга в дымоходе может опрокинуться и потянуть дым обратно в дом.

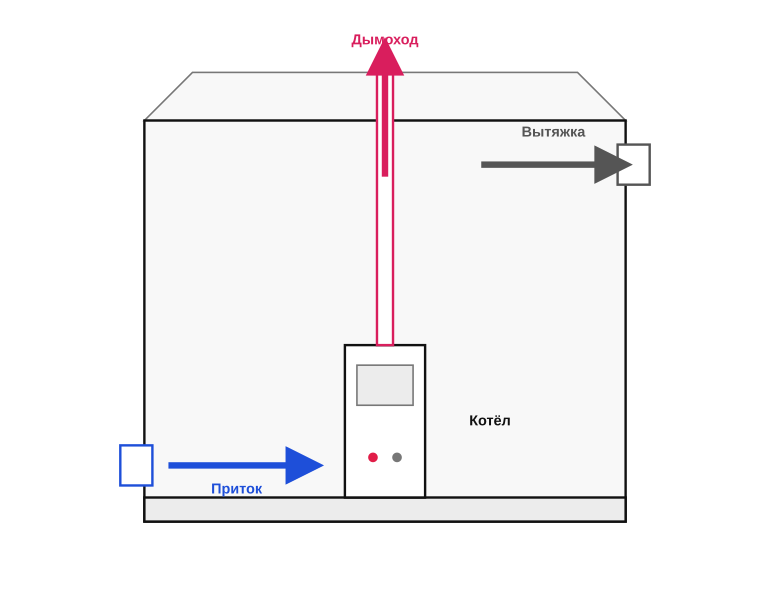

Поэтому в проекте отдельно закладывают два канала: приточный — для подачи воздуха снаружи, и вытяжной — для удаления отработанного. Их сечение считают по мощности котла и объёму помещения, но ориентир простой: чем мощнее агрегат, тем шире каналы и тем серьёзнее требования газовой службы при приёмке.

Приточный канал: откуда брать воздух

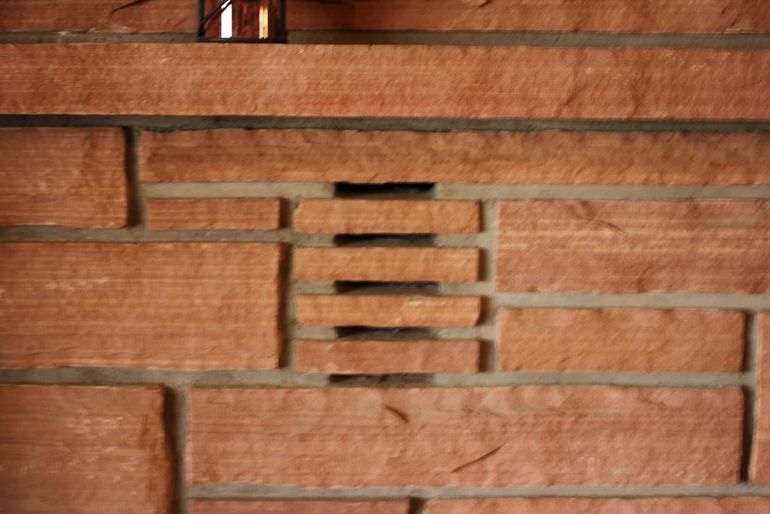

Приток делают через наружную стену: в проекте отмечают отверстие с решёткой на улицу, расположенное в нижней части помещения, обычно не выше 30–50 см от пола. Холодный воздух тяжелее тёплого и сам опускается вниз, к горелке, не создавая сквозняка по уровню головы.

Сечение канала зависит от мощности котла: для бытовых газовых агрегатов до 30 кВт типовой ориентир — отверстие около 150–200 см² при заборе воздуха с улицы и заметно больше, если воздух берётся из соседнего помещения. Точную цифру даст проектировщик, но место под канал нужно зарезервировать заранее, пока стена не закрыта отделкой.

Брать воздух из жилых комнат, санузла или гардеробной нельзя: котёл будет вытягивать из дома тёплый воздух, а взамен через щели потянется уличный холод. Если котельная находится в глубине дома, в проекте предусматривают отдельный приточный воздуховод, например из оцинкованной или пластиковой трубы, выведенный напрямую на фасад.

• Решётка в наружной стене на высоте 30–50 см от пола
• Сечение по расчёту, но не меньше типового по мощности котла
• Сетка от насекомых и грызунов снаружи
• Защита от прямого задувания ветром, например жалюзийная решётка

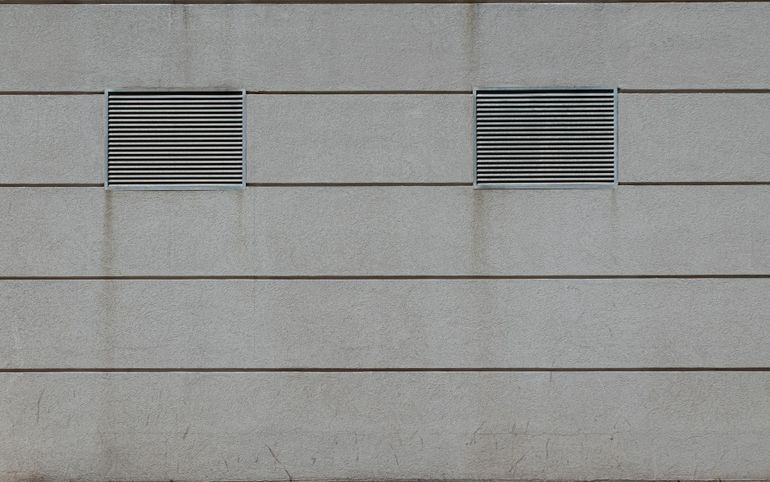

Вытяжка: куда уходит отработанный воздух

Вытяжной канал располагают наоборот — под самым потолком, потому что нагретый воздух и возможные продукты сгорания поднимаются вверх. Канал выводят на кровлю отдельной шахтой, не объединяя его с вентиляцией кухни, санузла или жилых комнат.

Важно не путать вытяжку и дымоход: дымоход уносит продукты сгорания непосредственно из котла, а вентиляционная вытяжка обслуживает само помещение — забирает воздух, который не ушёл в горелку, и компенсирует приток. Оба канала должны быть в проекте, оба проходят проверку при подключении газа.

Сечение вытяжки обычно принимают не меньше сечения притока, а лучше с небольшим запасом. Для контроля тяги удобно предусмотреть ревизионное окошко или съёмную решётку, чтобы раз в год можно было проверить канал зажжённой спичкой или анемометром, например при ежегодном сервисе котла.

• Отверстие под потолком, отдельный канал на кровлю
• Не объединять с вентиляцией кухни и санузлов
• Сечение не меньше приточного
• Доступ для проверки тяги раз в год

Дымоход и его привязка к помещению котельной

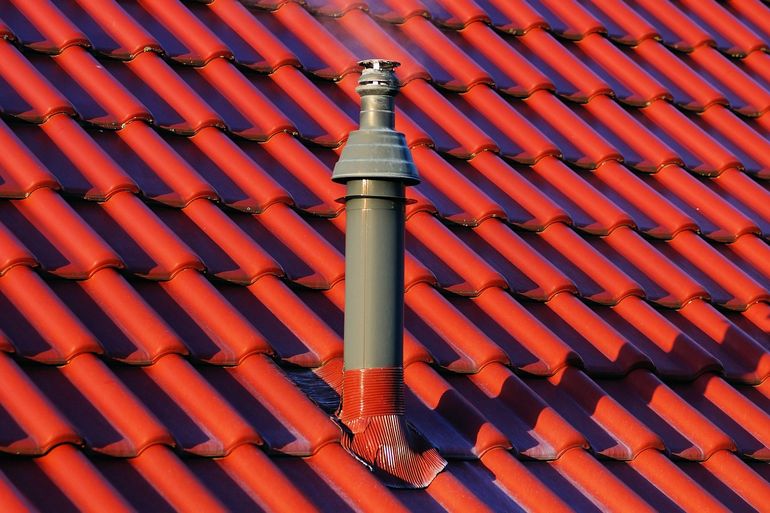

Дымоход — это не отдельная инженерная история, а продолжение котельной вверх или вбок, и от его типа зависит, где именно встанет котёл и какой будет планировка помещения. Турбированному газовому котлу нужен короткий горизонтальный выход через стену, атмосферному — вертикальная труба до конька, твердотопливному — серьёзный канал с хорошей тягой и доступом для чистки. Эти три сценария дают совершенно разную геометрию помещения, и решать их на этапе проекта проще, чем после заливки перекрытий.

Главная ошибка владельцев — выбирать котёл и дымоход уже после того, как стены подняты, а проёмы заложены. В итоге коаксиальный выход упирается в окно соседа или нависающий козырёк, вертикальный канал приходится вести через жилую спальню, а кирпичный дымоход не помещается между стропилами. Заложите место выхода дымохода в проект сразу: и точку на фасаде или кровле, и трассу через перекрытия, и противопожарные разделки в местах прохода через сгораемые конструкции.

Важно держать в голове и расстояния до окон, дверей, вентиляционных решёток и границы участка — для коаксиального выхода они нормируются, и переиграть это после монтажа фасада почти невозможно. Для вертикальных дымоходов критична высота над коньком и удаление от других труб, иначе тяга будет нестабильной, особенно при ветре. Конкретные цифры всегда уточняйте у проектировщика и в инструкции к выбранной модели котла, например Bosch, Buderus или Protherm — производители дают свои допуски.

• Коаксиальный горизонтальный выход — для турбированных газовых котлов с закрытой камерой сгорания
• Вертикальный стальной утеплённый дымоход (сэндвич) — для атмосферных газовых и многих твердотопливных
• Кирпичный или керамический канал — для твердотопливных котлов и каминов с высокой температурой газов
• Место и высоту выхода на фасаде или кровле фиксируйте в проекте до начала кладки стен
• Проходы через перекрытия и кровлю закладывайте с противопожарными разделками и гильзами
• Учитывайте расстояния до окон, дверей, соседних труб и границы участка

Хранение топлива и пожарная безопасность на бытовом уровне

Безопасная котельная — это не сертификат на стене, а сумма мелких решений: чем отделаны стены и пол, на каком расстоянии от котла стоит мебель, где лежат дрова и стоит ли в углу запасной баллон. На стадии проекта эти вещи закладываются легко, а после стройки переделка обходится в новый ремонт и согласования.

Базовая логика простая: рядом с источником открытого пламени или горячих поверхностей не должно быть ничего, что легко загорается, плавится или копит пыль. И помещение должно остаться удобным для человека — чтобы можно было подойти, открыть кожух, заменить фильтр и при необходимости быстро перекрыть газ или воду, не разбирая половину котельной.

Отдельно стоит продумать хранение топлива и присутствие в котельной средств первой помощи при возгорании. Это не формальность для инспектора, а реальный сценарий: подтекающий штуцер, искра из топки, перегретый удлинитель — всё это случается в обычных домах, и реакция должна занимать секунды.

• Порошковый огнетушитель не меньше 5 кг, например ОП-5 или ОП-8, на видном месте у двери
• Датчик загазованности с отсечным клапаном на газовой трубе — для газовых котельных
• Автономный дымовой и угарный извещатель под потолком
• Свободный доступ к вводному крану газа, воды и автомату электропитания котла
• Песок или кошма рядом с твердотопливным котлом

Отделка котельной и расстояния до оборудования

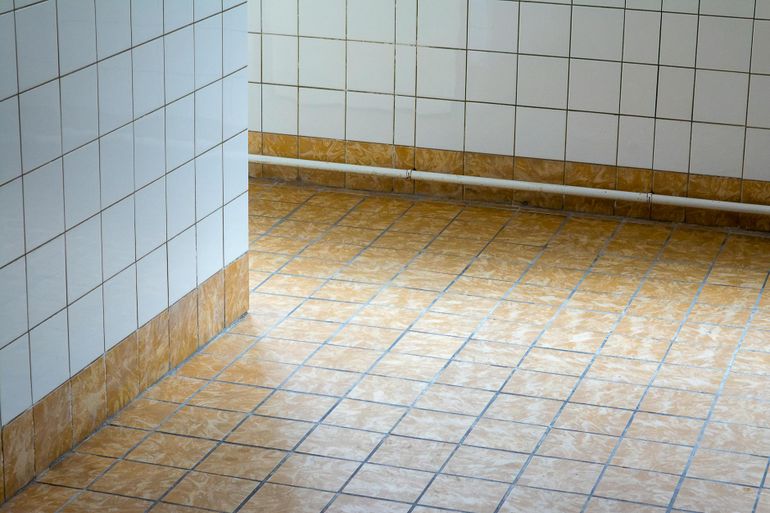

Стены и потолок в котельной отделывают негорючими материалами: штукатурка по кирпичу или газобетону, гипсокартон на металлическом каркасе, цементная или магнезитовая плита. Деревянная вагонка, пластиковые панели ПВХ и обои здесь неуместны — они либо горят, либо плавятся и выделяют едкий дым уже при умеренном нагреве.

Пол делают из негорючего материала с ровной поверхностью: бетонная стяжка, керамогранит, клинкерная плитка. Под напольным котлом и перед топкой твердотопливного агрегата кладут металлический лист или дополнительную плитку с выносом не меньше 50 см вперёд, чтобы случайный уголёк не попал на подложку или мебель.

Расстояния до котла берут из паспорта конкретной модели — это главный документ, а не общие представления. Как ориентир: перед котлом оставляют не меньше 1 метра свободного прохода для обслуживания, сбоку и сверху — по 30–50 см до стен и шкафов, чтобы снимался кожух и помещался сервисный ключ.

• Перед фронтом котла — не меньше 1 м свободного пространства
• Сбоку от котла — 30–50 см до стены или мебели, по паспорту
• Над котлом — запас под дымоход и расширительный бак, обычно от 50 см
• От твердотопливного котла до горючих поверхностей — не меньше 1 м, либо экран из негорючего материала
• Розетки и щиток — не над котлом и не в зоне возможного протекания

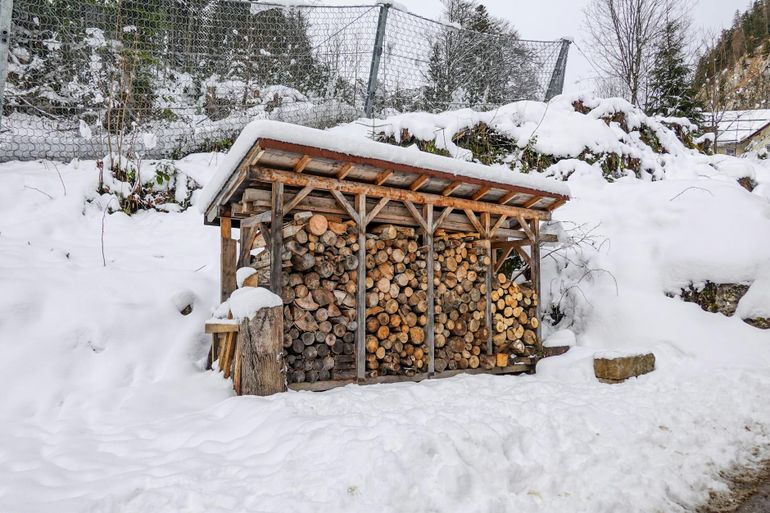

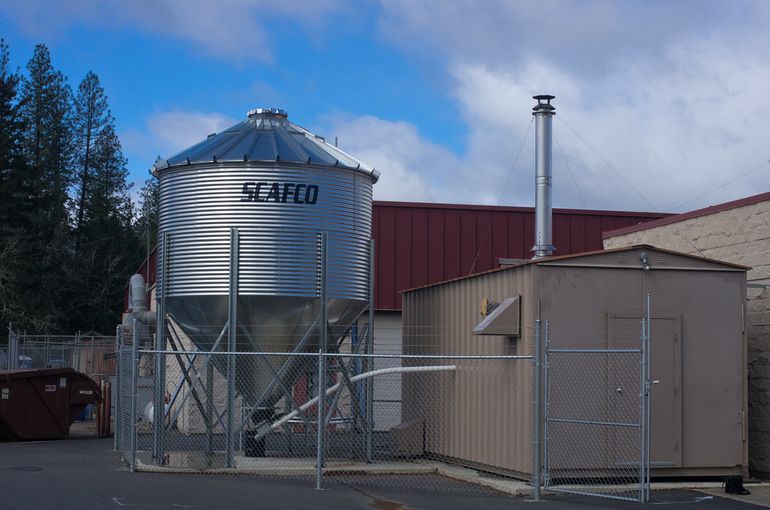

Где хранить дрова, пеллеты или баллоны

Прямо в котельной хранить большой запас топлива не стоит, даже если место позволяет. Допустимо держать у твердотопливного котла суточный запас дров или одну открытую упаковку пеллет, остальное выносят в отдельное помещение или под навес: дровник, сухой сарай, пристройка с отдельным входом. Так в котельной меньше пыли, мусора и риска, что искра попадёт на штабель.

Газовые баллоны в жилом доме — отдельная история. По правилам их нельзя хранить в подвалах, цокольных этажах и внутри жилых помещений. Сменные и резервные баллоны держат в наружном металлическом шкафу у стены дома, на расстоянии от окон и дверей, с вентиляционными отверстиями внизу и сверху, потому что пропан тяжелее воздуха и скапливается у пола.

Пеллеты и брикеты боятся влаги: отсыревшее топливо хуже горит, забивает шнек и даёт больше золы. Под них закладывают сухое помещение с вентиляцией, поддонами на полу и без прямого контакта мешков со стеной. Если планируется бункер для пеллетного котла, его место и габариты тоже учитывают в проекте — вписать бункер в готовую котельную потом почти нереально.

• Дрова — в отдельном дровнике или под навесом, в котельной только суточный запас
• Пеллеты — в сухом помещении на поддонах, мешки не вплотную к стене
• Газовые баллоны — в наружном вентилируемом шкафу, не в доме и не в подвале
• Дизельное топливо — в отдельной ёмкости в специально оборудованном помещении или снаружи
• Бензин, краски, растворители — никогда не в котельной, даже временно

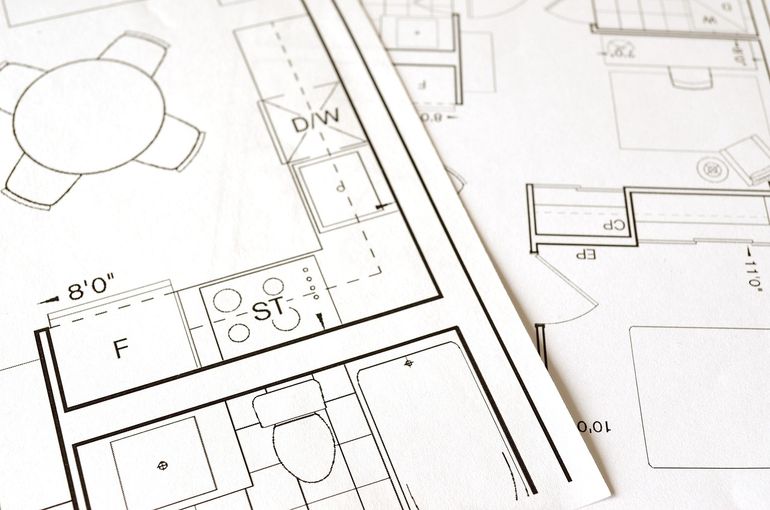

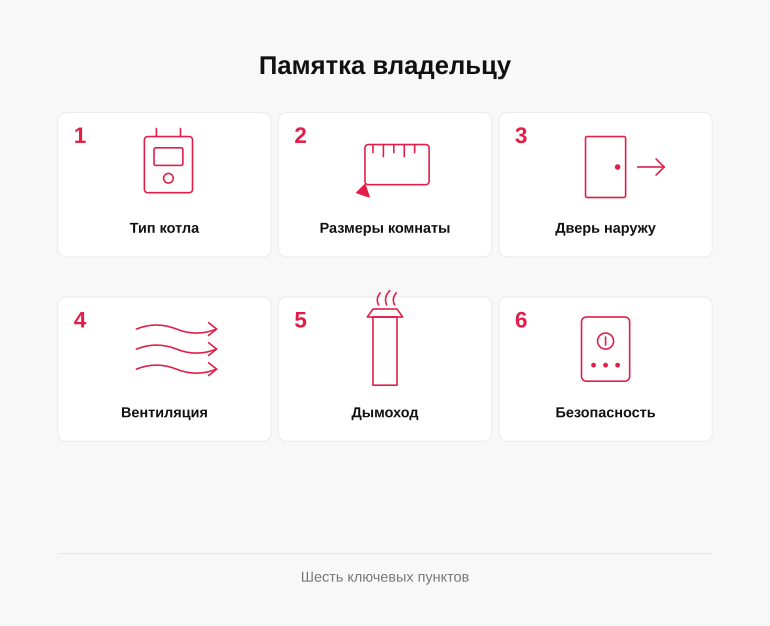

Что обсудить с проектировщиком: памятка владельцу

К проектировщику или строителю стоит идти не с просьбой «придумайте мне котельную», а с готовым набором вводных. Чем точнее вы опишете, какой котёл планируете, на каком топливе, где он будет стоять и как вы собираетесь его обслуживать, тем меньше будет правок на этапе стройки и тем меньше шансов, что газовая служба развернёт проект на согласовании.

Памятка ниже — это не нормативный документ, а удобный список вопросов для разговора. По каждому пункту у специалиста должен быть конкретный ответ с цифрами и привязкой к вашему дому: площадь, высота, ширина двери, сечение каналов, маршрут дымохода. Если на какой-то вопрос вам отвечают расплывчато, это повод уточнить или перепроверить решение у второго специалиста.

Финальное слово в любом случае остаётся за проектировщиком, монтажной организацией и газовой службой — особенно если речь о газовом котле. Ваша задача как владельца — не подменить их, а прийти подготовленным: понимать логику требований, замечать неудобные решения и заранее закладывать запас по месту, воздуху и доступу к оборудованию.

• Тип и мощность котла: настенный или напольный, газовый, твердотопливный или электрический
• Площадь и высота помещения с запасом под второй контур, бойлер и расширительный бак
• Дверь: ширина в свету, направление открывания, материал, наличие порога
• Приток и вытяжка: откуда берётся воздух, куда уходит, сечение каналов
• Дымоход: тип, маршрут через дом, привязка к коньку и соседним окнам
• Топливо: подвод газа, место под бак дизеля, склад дров или пеллет
• Электрика: отдельная линия, автомат, заземление, бесперебойник
• Вода и канализация: подвод холодной воды, слив от предохранительного клапана, отвод конденсата
• Обслуживание: проход вокруг котла, доступ к горелке, теплообменнику и фильтрам
• Пожарная безопасность: негорючая отделка, защита пола, датчики газа и угарного газа
