Низковольтное освещение участка 12 и 24 В: когда оно удобнее обычной 220 В системы

Что такое низковольтное освещение 12 и 24 В на участке

Низковольтное освещение участка — это система, в которой садовые светильники питаются не от 220 В, а от пониженного напряжения 12 или 24 В. В дом по обычной линии заходит 220 В, у фасада или в технической нише ставится понижающий трансформатор, а от него по тонкому кабелю питание идёт уже к фонарям на дорожках, у клумб и в кустах. Сами светильники чаще всего светодиодные и рассчитаны именно на низкое напряжение, поэтому подключать их в обычную розетку нельзя.

Главное отличие от обычной 220 В системы — это режим питания SELV: пониженное безопасное напряжение, при котором случайный контакт с проводом или повреждённым корпусом не даёт удара током, опасного для жизни. Имено из-за этого для низковольтки разрешён поверхностный монтаж кабеля по земле, под мульчей или в неглубокой канавке 5–10 см, а не в траншее на штык лопаты с гофрой, как для 220 В. Прокладка кабеля 220 В по участку — отдельная инженерная тема со своими нормами, и в этой статье она не разбирается.

Из этой логики и вырастают все дальнейшие правила: где ставить трансформатор, какой кабель брать, насколько длинной может быть линия и где низковольтка реально удобнее, а где честнее остаться на 220 В. Дальше разговор пойдёт по шагам, начиная с того, из чего вообще состоит низковольтная линия и за что в ней отвечает каждый элемент.

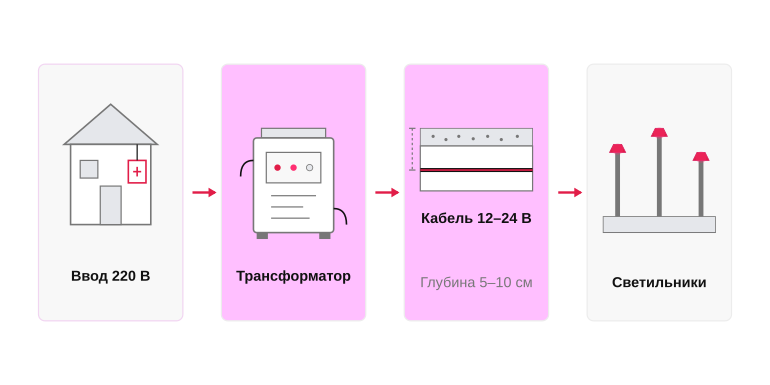

• Ввод 220 В в дом и автомат с УЗО на линию освещения
• Понижающий трансформатор 12 или 24 В у фасада или в нише
• Тонкий кабель низковольтной линии поверхности или в мелкой канавке
• Садовые светильники 12/24 В: маркерные, грунтовые, для подсветки кустов

Безопасность и монтаж: чем низковольтка отличается от 220 В

Главное различие двух систем не в яркости и не в дизайне светильников, а в том, что происходит при повреждении кабеля. Сеть 220 В — это полноценное сетевое напряжение, опасное для человека и животных, поэтому она требует траншеи, защитной гофры (например, ПНД или двустеной гофры с протяжкой), герметичных муфт и обязательного УЗО на 30 мА в линии. Низковольтка 12/24 В питается от понижающего трансформатора и относится к системе сверхнизкого напряжения SELV: при повреждении изоляции на улице это не приводит к удару током, опасному для жизни.

Из этого вытекают и требования к монтажу. Кабель 220 В на участке нормально закладывается в траншею глубиной около 70 см с песчаной подушкой, гофрой и сигнальной лентой, а ввод в дом и сами муфты — отдельная инженерная история. Тонкий низковольтный кабель (типичные сечения 1,5-4 мм², например 2×2,5 мм²) можно вести поверхности под мульчей, в неглубокой канавке 5-10 см или вдоль бордюра дорожки, без гофры и без муфтования каждые несколько метров. Трансформатор (например, на 100, 150 или 300 Вт) ставится у дома или в нише цоколя и подключается к 220 В через УЗО — этот узел делает квалифицированный электрик, а дальше уже идёт безопасная низковольтная часть, которую владелец участка может собирать сам.

Отсюда понятный практический вывод: чем мощнее и стационарнее точка света, тем больше она тяготеет к 220 В, а чем больше на участке мелких декоративных светильников и желания менять схему по ходу сада — тем сильнее аргументы в пользу низковольтки. Главное, не пытаться заменить одной системой другую: фасадный прожектор на 50 Вт и маркерный светильник у дорожки решают разные задачи и живут по разным правилам монтажа.

• 220 В: траншея около 70 см, гофра, герметичные муфты, обязательное УЗО 30 мА
• 12/24 В: поверхностный монтаж под мульчей или канавка 5-10 см без гофры
• Трансформатор у дома или в цокольной нише, подключение к 220 В — через электрика
• Повреждение кабеля 220 В опасно для людей и животных, повреждение SELV-линии — нет
• Низковольтную часть после трансформатора владелец участка может собирать сам

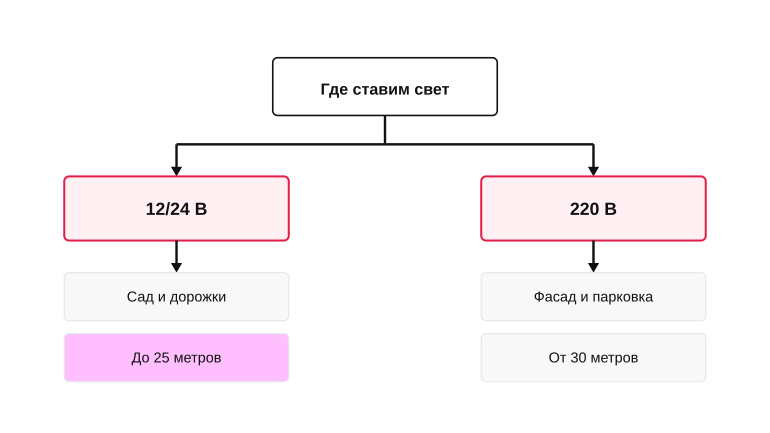

Где низковольтка реально удобнее, а где лучше 220 В

Низковольтка и 220 В — это не конкуренты, а две разные задачи. Система 12/24 В нормально работает там, где светильники маломощные, точек много, а копать траншею по готовому саду уже нельзя: дорожки, клумбы, подсветка кустов у террасы, маркерный свет вдоль ступеней. Кабель кладётся под мульчу или в мелкую канавку, трансформатор стоит у дома, а каждая новая точка добавляется без отключения линии и без вызова электрика.

На 220 В остаются сценарии, где нужна реальная мощность и дальность: фасадные светильники, освещение парковки и въезда, прожектор на хозблоке, подсветка дальнего угла участка. Тянуть туда низковольтку бессмысленно — на длинной линии напряжение просядет, светильники начнут гореть тускло и неровно, а трансформатор под такую нагрузку выйдет дороже нормального кабеля 220 В в гофре. Чем больше суммарная мощность и чем длиннее траса, тем увереннее выбор смещается к 220 В.

Простое правило для проверки своей схемы: если в зоне планируется десяток маломощных садовых светильников по 2-5 Вт и трасса до 20-25 метров, это территория низковольтки. Если речь про прожектор 30-50 Вт, фасад с несколькими бра или линию длиннее 30 метров, считайте сразу 220 В с УЗО и нормальной траншеей.

• 12/24 В: дорожки и садовые тропинки
• 12/24 В: клумбы, рокарии, подсветка кустов
• 12/24 В: маркерный свет на ступенях и у террасы
• 220 В: фасадные светильники и настеные бра
• 220 В: освещение парковки и въездной зоны
• 220 В: мощные прожекторы от 30 Вт
• 220 В: дальние линии длиннее 30 метров

Трансформатор, кабель и длина линии: как прикинуть свою схему

Низковольтная схема собирается из трёх вещей: трансформатор у дома, магистральный кабель и сами светильники. Чтобы она работала ровно, а не моргала на дальних точках, нужно заранее прикинуть три цифры: суммарную мощность нагрузки, длину линии от трансформатора до самой дальней точки и сечение кабеля. Без этой связки половина светильников будет светить тускло уже через месяц после монтажа.

Дальше в разделе разбирается порядок прикидки: сначала складываем ваты по светильникам, потом подбираем трансформатор с запасом, и только после этого считаем длину линии и сечение под выбранную нагрузку. Если поменять порядок и сначала купить кабель, а потом считать ватты, схема почти всегда упирается в просадку напряжения.

Как считать суммарную мощность и подбирать трансформатор

Сложите паспортные ватты всех светильников на одной линии и добавьте запас 20-30% сверху. Дорожка 20 м с десятью маркерными светильниками по 2Вт даёт 20 Вт нагрузки — сюда хватит трансформатора 60-100 Вт, например моделей на 100 Вт с защитой по короткому замыканию. Клумба на 6 точек по 3 Вт плюс четыре грунтовых светильника по 5 Вт у террасы — это уже 38 Вт, и здесь логично брать 100 или 150 Вт, чтобы остался ресурс на пару дополнительных точек.

Запас нужен не для красоты, а под реальные потери: пусковые токи, нагрев в жаркий день, добавление светильников через сезон. Если набить трансформатор под завязку, он будет работать на пределе, греться и быстрее уйдёт в защиту. Подсветку кустов у террасы с прожекторами 10-20 Вт уже считают отдельной линией от трансформатора 300 Вт — смешивать её с маркерами на дорожке не стоит, иначе просадка съест яркость на дальнем конце.

• Сложить паспортные ватты всех светильников линии
• Добавить запас 20-30% сверху
• Под маркерную подсветку дорожки — трансформатор 60-100 Вт
• Под клумбу и точки у террасы — 100-150 Вт
• Под прожекторы и длинные линии — 300 Вт отдельной линией

Длина линии, сечение кабеля и просадка напряжения

На 12 В просадка напряжения становится заметной уже на 15-20 м тонкого кабеля сечением 1,5 мм² при нагрузке около 50 Вт: дальние светильники светят явно тусклее ближних. Для линий длиннее 20 м берут сечение 2,5 мм², например медный двужильный кабель типа ШВВП или специальный садовый кабель для низковольтных систем. Если линия выходит за 30-40 м или нагрузка приближается к 150 Вт, разумнее переходить на 24 В или разводить от трансформатора две короткие линии звездой, а не тянуть одну длинную.

Перед монтажом проверьте схему по трём точкам: ватты сложены с запасом, сечение выбрано по самой дальней точке, подключение идёт от трансформатора к группам светильников отдельными ветками. Не сажайте всю подсветку одной длинной ниткой шлейфом до забора — на конце получится тёмный хвост. Тонкий низковольтный кабель можно класть поверхностно или в мелкую канавку 5-10 см, но на пересечении дорожек и в местах перекопа всё равно нужна гофра или защитная труба.

• До 15-20 м при 50 Вт — кабель 1,5 м² на 12 В
• 20-30 м или нагрузка под 100 Вт — сечение 2,5 мм²
• Длиннее 30-40 м — переход на 24 В или раздача звездой
• Группы светильников — отдельными ветками, а не одним шлейфом
• На пересечении дорожек кабель убирать в гофру

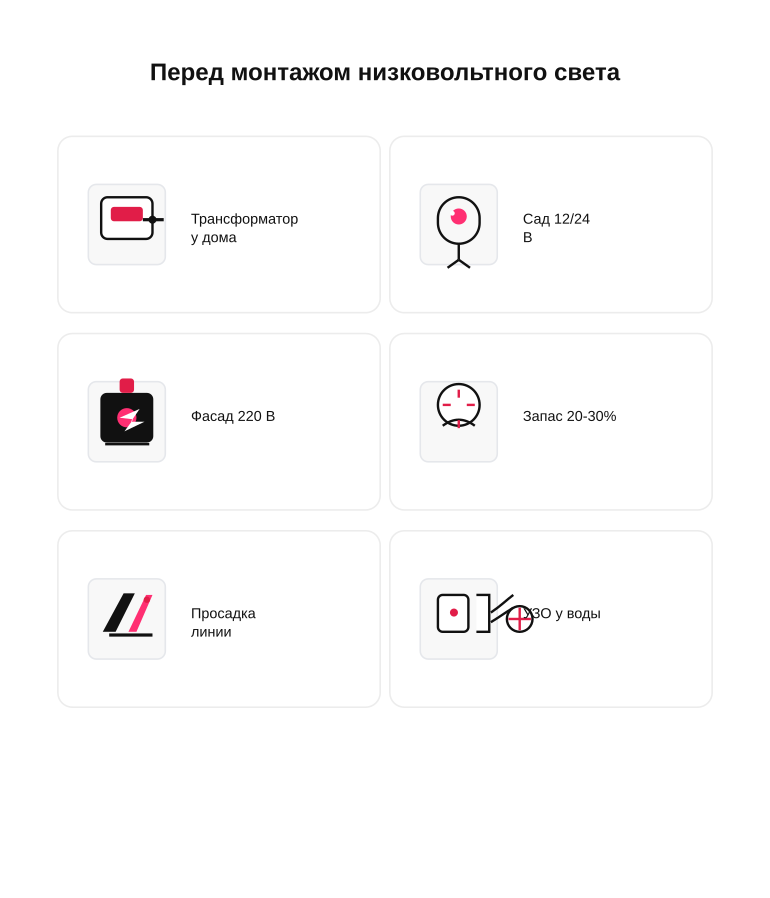

Памятка: что проверить до монтажа низковольтного света

До закупки трансформатора и катушки кабеля стоит на бумаге пройтись по нескольким решениям, иначе на участке быстро вылезут просадка напряжения, перегрев блока и переделка трассы. Низковольтка прощает многое, но не прощает экономию на сечении и попытки питать половину сада от одного маленького блока 100 Вт.

Ниже короткий чек-лист, который удобно сохранить и пройти перед монтажом. Он не заменяет проект, но закрывает типовые ошибки: неправильное место трансформатора, смешение зон 12/24 В и 220 В, заниженное сечение, отсутствие УЗО на линии у воды и попытка собрать ввод 220 В без электрика.

• Место трансформатора: сухая стена дома или ниша под навесом, рядом с розеткой 220 В под УЗО, не в земле и не в герметичной коробке без вентиляции
• Зоны на 12/24 В: дорожки, клумбы, подсветка кустов и низких деревьев, маркерные светильники у ступеней
• Зоны на 220 В: фасад, входная группа, парковка, мощные прожекторы от 30-50 Вт, навес и хозблок
• Запас по мощности трансформатора: 20-30% сверх суммы светильников, например 150 Вт блок нагрузку 100-110 Вт
• Сечение и длина линии: 1,5 мм² на короткие ветки до 15-20 м, 2,5 м² на 25-40 м, длинные участки разбивать на две ветки от трансформатора
• Просадка напряжения: проверить, что в конце линии остаётся не меньше 11 В для системы 12 В, иначе светильники тускнеют и желтят
• УЗО на 30 мА на линии 220 В, питающей трансформатор и любые уличные розетки, особенно рядом с поливом и прудом
• Электрик обязателен на этапе ввода 220 В, установки автомата и УЗО, подключения трансформатора в щите или уличной коробке
• Кабель низковольтки: уличный, с УФ-стойкой изоляцией, например H05RN-F или специальный садовый, не ШВВП и не телефонная лапша
• Соединения только в герметичных гелевых клеммах или фирменных коннекторах системы, скрутки под изолентой в земле не живут
• Перед закупкой: нарисовать схему с длинами веток, посчитать суммарную мощность светильников и заложить место под второй трансформатор, если сад планируется расширять
