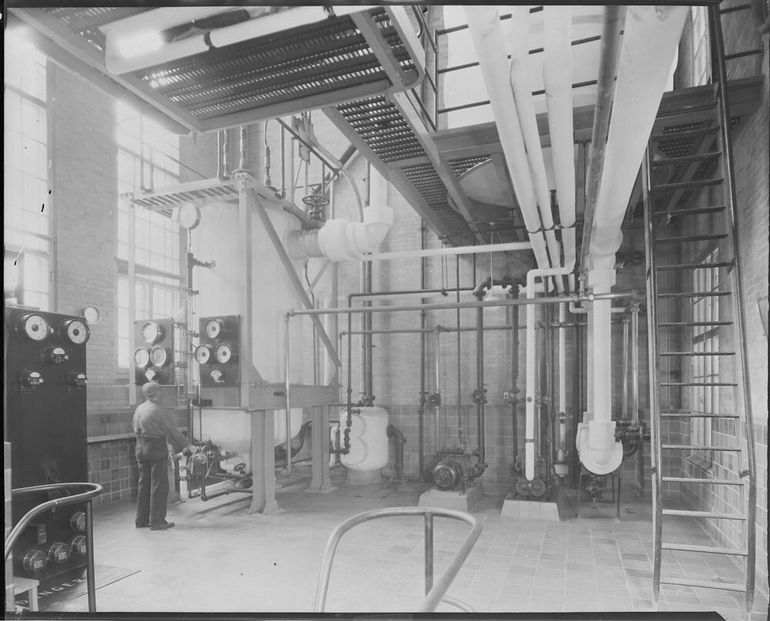

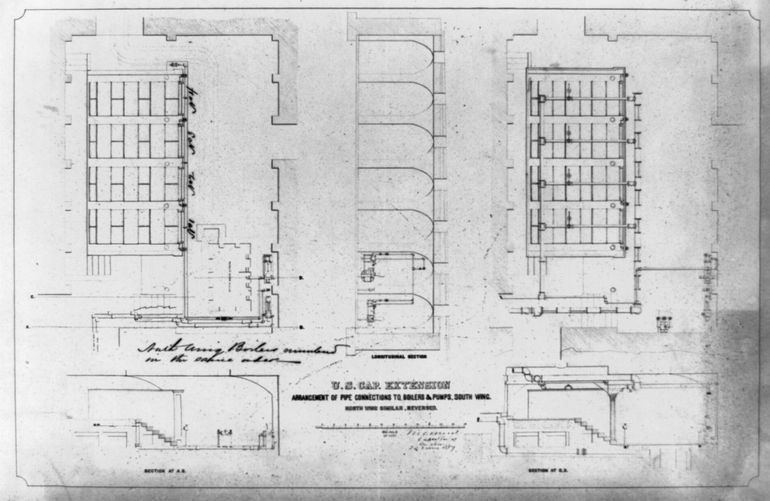

Что такое обвязка котла простыми словами

Обвязка котла — это все узлы, которые прикручены к котлу снаружи и позволяют горячей воде добраться до радиаторов, отдать тепло и вернуться обратно. Сам котёл только нагревает теплоноситель: гнать его по трубам, принимать расширившийся объём, гасить избыточное давление и ловить грязь должны отдельные элементы. Без этой связки котёл превращается в дорогой нагреватель, вокруг которого нет системы.

На стене рядом с котлом обычно видно немного: насос, круглый расширительный бак, манометр, кран подпитки и пучок труб с фильтром и запорной арматурой. За этим скромным набором стоит вся логика отопления в доме — какой контур включится первым, что случится при перегреве и куда денется вода при отключении электричества. Ошибка в обвязке редко проявляется сразу: она вылезает на второй-третий отопительный сезон, когда где-то потекло по резьбе, радиаторы греют неравномерно, а насос начал шуметь громче самого котла.

Почему одного котла мало для отопления

Котёл греет воду в теплообменнике, но сам по себе он не умеет ни распределить её по этажам, ни принять обратно расширившийся при нагреве объём, ни сбросить давление в аварийной ситуации. Если подключить котёл напрямую к паре радиаторов без остальных узлов, в лучшем случае будет греться один угол дома, в худшем — сорвёт резьбовые соединения при первом же перегреве.

На естественной циркуляции без насоса тоже далеко не уедешь: в современных домах с длинными трассами и малым уклоном вода не успевает пройти круг, пока не остынет до температуры обратки. Поэтому вокруг котла и появляется обвязка — набор узлов, каждый из которых закрывает одну конкретную задачу, например циркуляционный насос, расширительный бак и группа безопасности с предохранительным клапаном и автоматическим воздухоотводчиком.

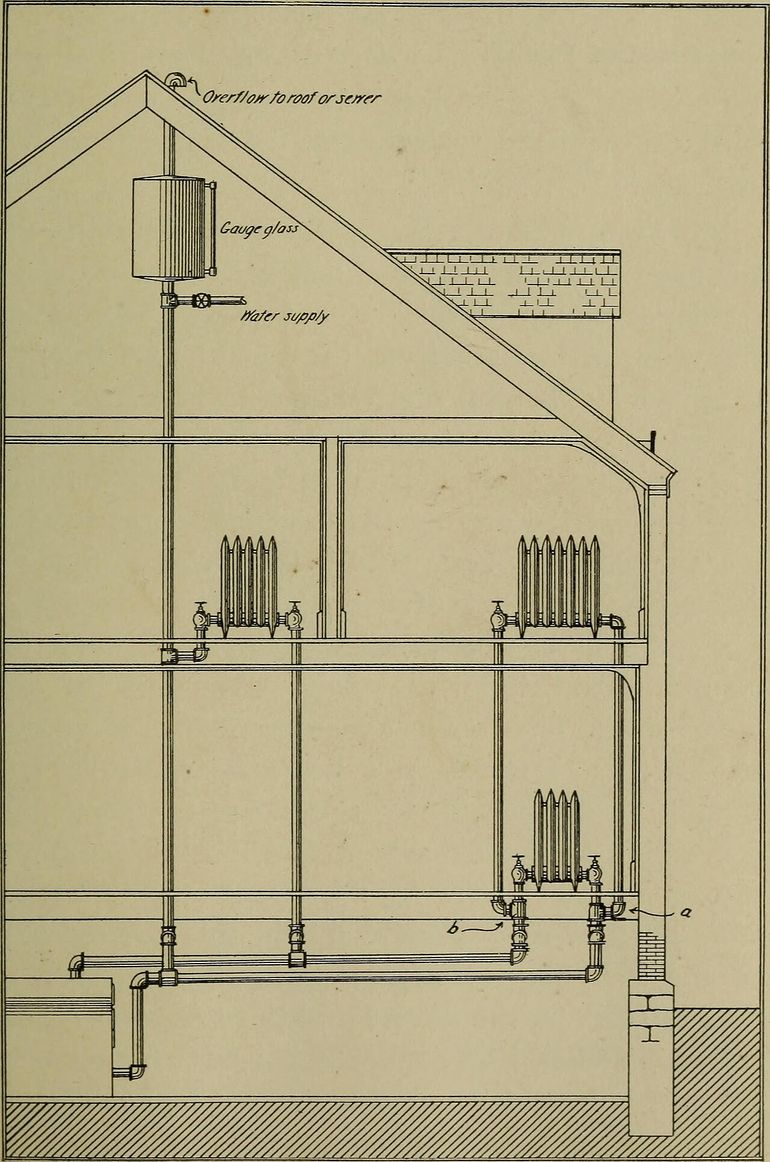

Обвязка как система кровообращения дома

Проще всего представлять обвязку как кровеносную систему: котёл — сердце, которое подогревает жидкость, насос — мышца, которая гонит её по замкнутому контуру, а трубы и радиаторы — сосуды, через которые тепло расходится по комнатам. Расширительный бак играет роль клапана-компенсатора: принимает лишний объём при нагреве и отдаёт его обратно при остывании, чтобы давление в системе оставалось в рабочих пределах.

Цикл замкнут: остывший теплоноситель возвращается в котёл по обратке, снова нагревается и уходит на новый круг. Если один узел в этой цепочке отказывает — воздух попал в насос, засорился фильтр-грязевик, задубела мембрана в баке — страдает вся система, а не только сломанный элемент. Через несколько сезонов именно такие мелочи и определяют, живёт ли обвязка спокойно или превращается в источник постоянных вызовов мастера.

• Котёл — нагревает теплоноситель
• Циркуляционный насос — гонит воду по контуру
• Расширительный бак — принимает избыточный объём
• Группа безопасности — сбрасывает давление и воздух
• Фильтр-грязевик — задерживает окалину и шлам
• Запорная арматура — отсекает узлы для обслуживания
• Радиаторы и трубы — отдают тепло помещениям

Из каких элементов состоит обвязка

Обвязка — это не один прибор, а связка узлов, каждый из которых закрывает свою задачу: движение теплоносителя, компенсация нагрева, защита от аварии, чистота воды, отключение участков без слива всей системы и распределение потока по контурам. Убрать любой из ключевых элементов можно, но каждая такая экономия рано или поздно проявится: где-то падением температуры в дальних радиаторах, где-то шумом, где-то сорванным клапаном или прогоревшим теплообменником.

Дальше идём по узлам в том порядке, в котором их обычно встречает теплоноситель на выходе из котла. Обязательными считаются те, без которых система либо не работает физически, либо работает опасно: насос, расширительный бак, группа безопасности и запорная арматура. Опциональные — фильтр-грязевик, коллектор, гидрострелка — нужны не всегда, но их отсутствие в неподходящей схеме почти всегда всплывает в первые два-три сезона.

• Циркуляционный насос — принудительное движение теплоносителя
• Расширительный бак — компенсация теплового расширения
• Группа безопасности — сброс давления и воздуха при аварии
• Фильтр-грязевик — защита насоса и теплообменника от шлама
• Запорная арматура — отсечение узлов без слива системы
• Коллектор — распределение потока по контурам
• Гидрострелка — гидравлическая развязка котла и потребителей

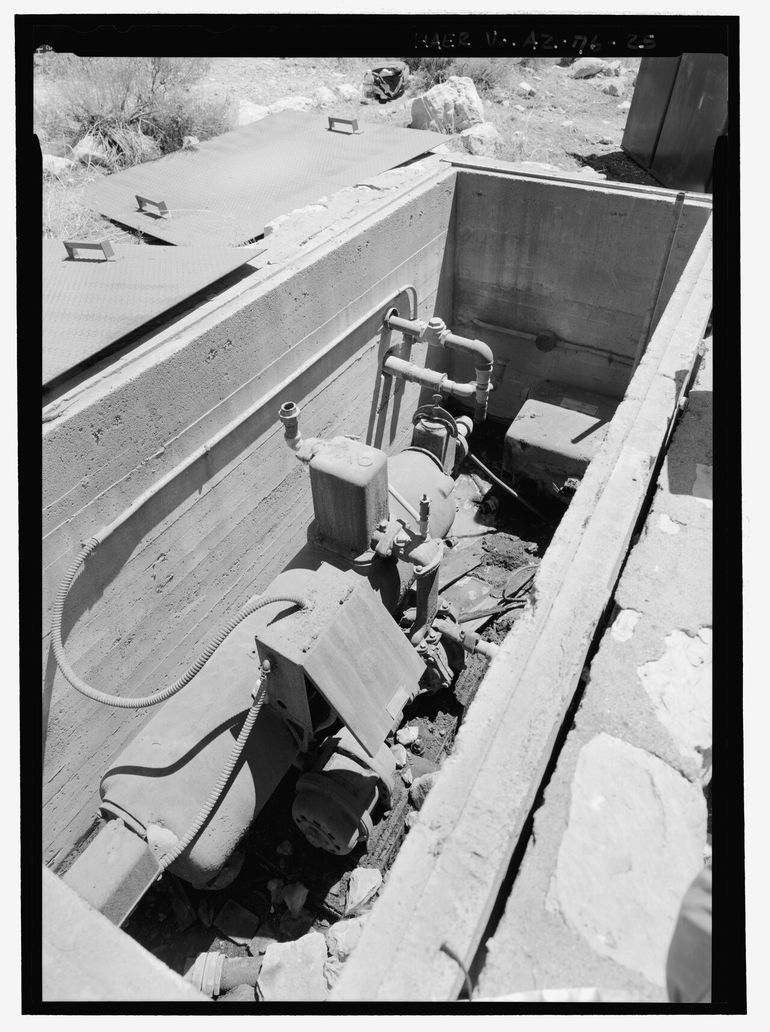

Насос, расширительный бак, группа безопасности

Циркуляционный насос заставляет теплоноситель двигаться по кольцу: без него горячая вода будет медленно ползти самотёком, дальние радиаторы останутся прохладными, а котёл начнёт тактовать — быстро греться и отключаться по перегреву. Расширительный бак принимает лишний объём воды, которая при нагреве с 20 до 80 градусов увеличивается примерно на 3-4 процента: если бака нет или он неисправен, давление в закрытой системе полезет вверх и первым сработает предохранительный клапан, а если и он забит — рванёт в самом слабом месте, обычно на резьбовом соединении.

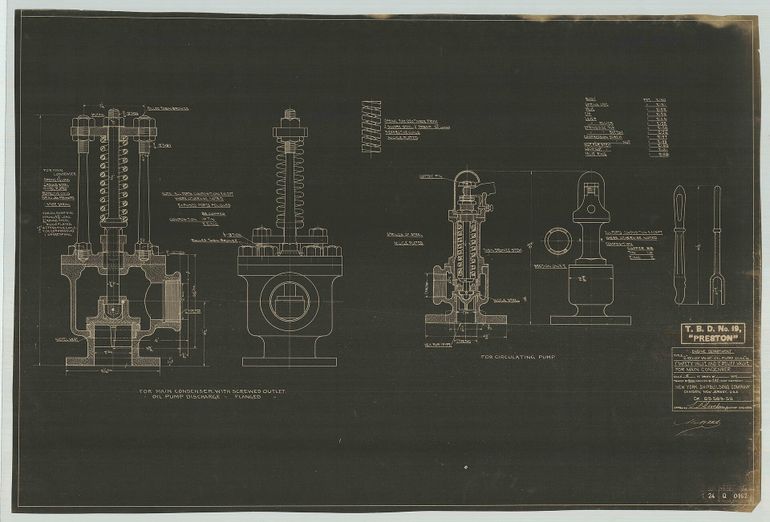

Группа безопасности — это компактный блок из трёх элементов: манометра, автоматического воздухоотводчика и предохранительного клапана, обычно настроенного на 3 бара. Манометр показывает давление, воздухоотводчик выпускает пузыри, из-за которых насос гудит и радиаторы шумят, а клапан сбрасывает воду, если давление ушло за предел. Без этой связки авария из мелкой неприятности превращается в замену труб и мокрый потолок у соседей снизу.

• Циркуляционный насос — держит стабильный поток по контуру
• Расширительный бак — компенсирует нагрев теплоносителя
• Манометр — контроль давления в системе
• Воздухоотводчик — удаление воздушных пробок
• Предохранительный клапан — аварийный сброс давления

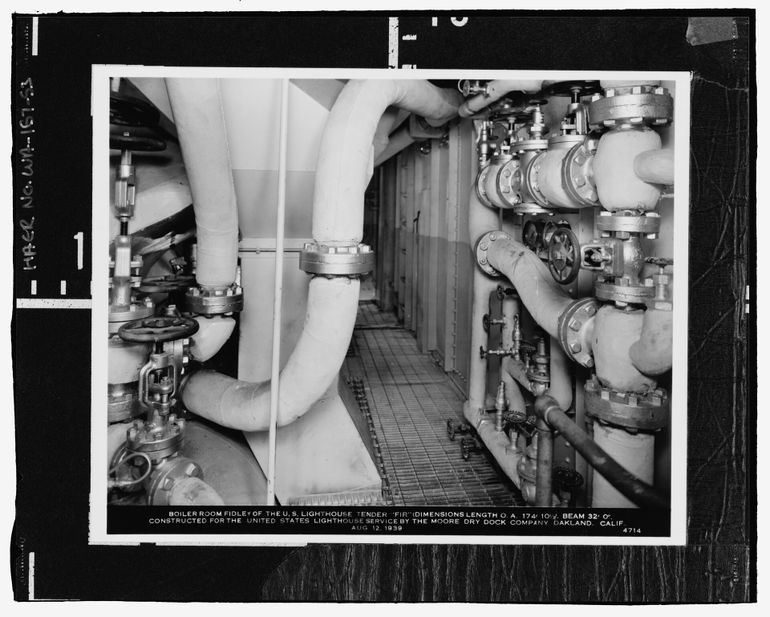

Фильтр, арматура, коллектор и гидрострелка

Фильтр-грязевик ставят перед насосом и котлом: он задерживает окалину, песок и продукты коррозии, которые обязательно появятся в системе, особенно если в неё доливали воду из скважины или колодца. Без фильтра шлам оседает в теплообменнике и на крыльчатке насоса, КПД падает, а через два-три сезона начинается перегрев отдельных участков и заклинивание насоса на старте отопительного сезона. Запорная арматура — шаровые краны на входе и выходе каждого важного узла — позволяет заменить насос, промыть фильтр или снять радиатор, не сливая всю систему; её отсутствие превращает любую мелкую замену в целый день работ с последующей повторной опрессовкой.

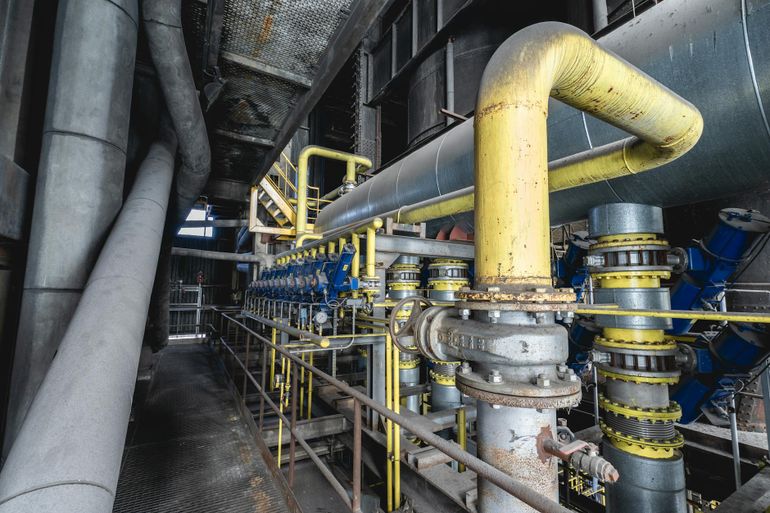

Коллектор нужен, когда контуров несколько: тёплый пол, радиаторы на первом и втором этаже, бойлер косвенного нагрева. Он распределяет поток и даёт возможность регулировать каждый контур отдельно, например через расходомеры и термоголовки. Гидрострелка — узел спорный: она развязывает контур котла и контур потребителей по расходу, что критично для чувствительных к перепаду котлов и систем с несколькими насосами, но в скромной схеме на пару радиаторов её ставят чаще из перестраховки, чем по необходимости, — и потом гадают, почему температура подачи заметно ниже, чем на котле.

• Фильтр-грязевик — перед насосом и котлом
• Шаровые краны — на каждом снимаемом узле
• Обратный клапан — там, где важно направление потока
• Коллектор — при двух и более отопительных контурах
• Гидрострелка — при мощной многоконтурной схеме с отдельными насосами

Обязательные и опциональные узлы: где проходит граница

Обвязка делится по простому принципу: без одних узлов систему нельзя запустить безопасно даже на короткий тест, без других она заработает, но плохо переживёт первый же сложный сезон. Обязательный минимум отвечает за безопасность котла, теплоносителя и стен дома, а опциональные элементы уже закрывают удобство, стабильность температуры и работу нескольких контуров одновременно.

Граница подвижная, но не произвольная: она сдвигается вместе с условиями дома — площадью, числом контуров, наличием тёплых полов и горячего водоснабжения от котла. Типичная ошибка не в том, что чего-то не поставили сразу, а в том, что об этом не подумали заранее: через пару сезонов оказывается, что под новый контур тёплого пола или бойлер нужно частично переделывать уже собранный узел, штробить стены и заново заполнять систему.

Минимальный набор для запуска системы

В обязательный минимум входят элементы, которые отвечают за движение теплоносителя, компенсацию его расширения при нагреве и аварийную защиту котла. Если убрать любой из них, система либо не запустится, либо даст проблему уже в первый холодный месяц: перегрев теплообменника, разрыв соединений на обратке, воздушные пробки в верхних точках или быстрое загрязнение котла шламом, накопившимся в трубах за прошлые сезоны.

• Циркуляционный насос на обратке
• Расширительный мембранный бак
• Группа безопасности: предохранительный клапан, автоматический воздухоотводчик, манометр
• Фильтр грубой очистки (грязевик) перед насосом
• Запорная арматура на подаче и обратке, шаровые краны у котла
• Обратный клапан там, где есть риск обратного тока теплоносителя

Что добавляют по условиям дома

Опциональные узлы появляются как ответ на конкретное условие: два и более контура отопления, тёплые полы с ограниченной температурой подачи, приготовление горячей воды от котла или длинная трасса до дальних радиаторов. Например, коллектор упрощает балансировку между этажами, трёхходовой смесительный клапан спасает стяжку тёплого пола от подачи горячей воды прямо с котла, а гидрострелка снимает конфликт расходов между насосами разных контуров.

Смотреть на эти узлы стоит не только по текущему проекту, но и на два-три сезона вперёд: планируется ли пристройка, тёплый пол в санузле или бойлер косвенного нагрева. Если такие сценарии реальны, проще заложить место под коллектор и отсекающие краны сразу, чем через год вскрывать готовую обвязку ради одной новой ветки.

• Коллектор (гребёнка) — при двух и более контурах отопления
• Трёхходовой смесительный клапан — для тёплых полов с пониженной температурой подачи
• Гидрострелка — при большой мощности котла и нескольких насосных группах
• Бойлер косвенного нагрева с трёхходовым клапаном приоритета — если нужна горячая вода от котла
• Дополнительные циркуляционные насосы — на длинных трассах и отдельных этажных контурах
• Фильтр тонкой очистки или магнитный фильтр — при жёсткой воде и склонности к шламу

Три типовые схемы обвязки в частном доме

Состав обвязки сильно зависит от того, какой котёл стоит в котельной. Настенный газовый уже несёт половину узлов внутри корпуса, напольный твердотопливный требует полной наружной сборки, а появление бойлера косвенного нагрева добавляет отдельный контур и логику приоритета. Полезно заранее понимать, что именно ляжет на монтажника, а что производитель уже собрал за него на заводе.

Ниже — три типовых сценария, которые чаще всего встречаются в частных домах. Они не заменяют проект, но помогают говорить с монтажником на одном языке и видеть, где обвязка обрастает дополнительными узлами.

Настенный газовый котёл

У настенного газового котла значительная часть обвязки уже спрятана под корпусом: циркуляционный насос, мембранный расширительный бак небольшого объёма, предохранительный клапан, автоматический воздухоотводчик и манометр обычно идут с завода. Снаружи остаётся сравнительно немного — запорные краны на подаче и обратке, фильтр-грязевик перед котлом, подключение к газовой линии и к системе отопления, а также вывод от предохранительного клапана в канализацию или дренаж.

Ловушка здесь в объёме встроенного расширительного бака: производитель рассчитывает его на среднюю квартиру, а не на разветвлённую систему частного дома с тёплыми полами и длинными ветками. Если объём теплоносителя больше расчётного, через два-три сезона начнёт срабатывать сбросной клапан, падать давление и появятся жалобы на «котёл капает». В таких случаях в обвязку добавляют дополнительный расширительный бак — и лучше заложить его сразу, чем переделывать по факту.

• Запорные краны на подаче и обратке
• Фильтр-грязевик перед котлом
• Подключение газа через отдельный кран
• Отвод от предохранительного клапана в дренаж
• Дополнительный расширительный бак при большом объёме системы

Напольный твердотопливный и вариант с бойлером

Напольный твердотопливный котёл — например, дровяной или пеллетный — приезжает почти голым: ни насоса, ни бака, ни группы безопасности внутри нет. Всю обвязку собирают снаружи, и к обычному набору добавляются узлы защиты от перегрева: группа безопасности с манометром, воздухоотводчиком и предохранительным клапаном ставится прямо на выходе из котла, без запорной арматуры между ними. Отдельная тема — контур подмеса на обратке через трёхходовой клапан с термоголовкой, который не даёт холодной воде возвращаться в топку и образовывать конденсат, разъедающий металл. Полноценная схема с теплоаккумулятором — это уже отдельный разговор, слишком объёмный для обзорной статьи.

Вариант с бойлером косвенного нагрева накладывается на любую из схем и добавляет второй короткий контур: от котла к змеевику бойлера идёт отдельная петля со своим насосом или переключением через трёхходовой клапан. Когда датчик в бойлере фиксирует падение температуры, автоматика на время отдаёт приоритет нагреву воды, а отопление ждёт. Это удобно, но требует продуманной автоматики и грамотной обвязки бойлера — иначе система начнёт метаться между контурами, и радиаторы будут остывать в самый неподходящий момент.

• Группа безопасности прямо на выходе из котла
• Циркуляционный насос на обратке
• Контур подмеса с трёхходовым клапаном против конденсата
• Расширительный бак достаточного объёма
• Отдельный контур и насос для бойлера косвенного нагрева

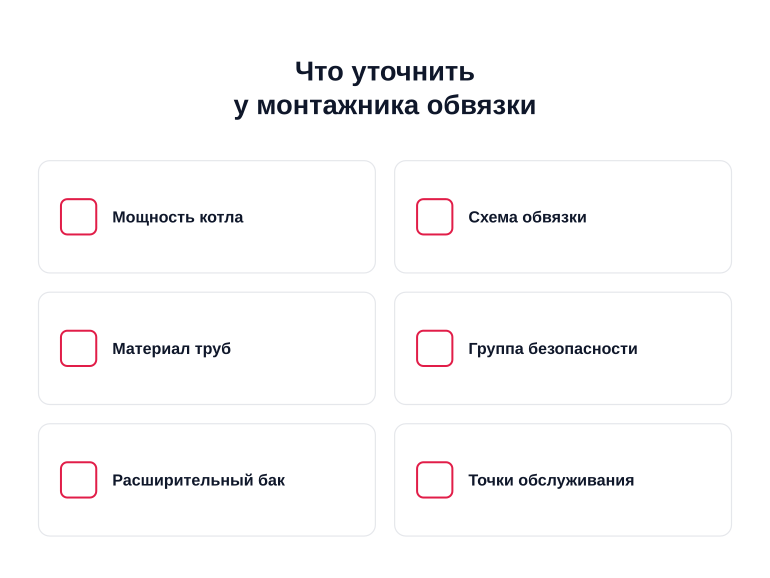

Что уточнить у монтажника перед началом работ

Обвязка котла — это тот узел дома, где ошибки становятся видны не сразу, а через два-три отопительных сезона: подтёки на резьбе, шум в трубах, странные скачки давления. К этому моменту монтажник уже давно уехал, а разбираться приходится хозяину, который на этапе договора кивал вместе с прорабом и не задавал лишних вопросов.

Практический ориентир простой: до начала работ обсудить схему и материалы, а после — принять обвязку не по факту «греет или не греет», а по конкретным точкам, которые легко проверить глазом. Ниже — два коротких списка на разговор с монтажником: что уточнить заранее и на что посмотреть, когда работа сдана.

Вопросы до начала монтажа

Хороший разговор с монтажником начинается не с цены, а со схемы. Попросите нарисовать обвязку хотя бы от руки: где стоит насос, куда уходит группа безопасности, как подключается расширительный бак и что происходит с контуром при отключении электричества. Если монтажник затрудняется объяснить схему на бумаге, через три сезона объяснять поломку будет ещё сложнее.

Отдельно проговорите материалы и запас по обслуживанию. Уточните марку и тип труб (например, полипропилен армированный, металлопластик или медь), производителя ключевых узлов — насоса, группы безопасности, расширительного бака (например, Grundfos, Wilo, Reflex, Watts) — и попросите заложить в смету отсечные краны и сливники в тех местах, где они реально пригодятся при ремонте.

• Какая схема обвязки предлагается и почему именно она подходит под этот котёл и дом
• Из какого материала будут трубы и фитинги на подаче, обратке и контуре ГВС
• Полная ли группа безопасности идёт в комплекте или монтируется отдельно
• Какой расширительный бак ставится, его объём и как он подобран под систему
• Где предусмотрены отсечные краны, сливники и точки для промывки контуров
• Что произойдёт с системой при отключении электричества и есть ли аварийный сценарий

На что смотреть в готовой обвязке

Принимая работу, не ограничивайтесь фразой «запустили — тепло идёт». Посмотрите на обвязку как на узел, к которому вы будете возвращаться каждый сезон: удобно ли подойти к фильтру-грязевику, можно ли снять насос без слива всей системы, читаются ли манометр и термометр без фонарика. Аккуратная обвязка — это не про красоту, а про доступ к каждому элементу без болгарки.

Отдельно проверьте базовые признаки исправности после первого прогрева: сухие резьбовые соединения, стабильное давление на манометре, отсутствие вибрации и гула на насосе, тёплую подачу и заметно более прохладную обратку. Если что-то из этого списка вызывает сомнение уже в день сдачи, дальше картина будет только хуже.

• Все узлы (насос, фильтр, бак, группа безопасности) доступны для обслуживания без разрезания труб
• На видных местах установлены манометр и термометр, показания читаются
• Резьбовые и паяные соединения сухие, без следов подтёков и белого налёта
• Давление в системе держится в рабочем диапазоне и не падает за первые сутки
• Насос работает тихо, без вибрации и характерного гула воздуха в контуре
• Разница температур между подачей и обраткой ощущается рукой на трубах
• Хозяину переданы паспорта на котёл и ключевые узлы, а также схема обвязки
