Однотрубная и двухтрубная система отопления

Как устроена однотрубная система отопления

Однотрубная разводка устроена по самой простой логике, какую только можно представить в отоплении: одна труба выходит из котла, по очереди обходит все радиаторы и тем же кольцом возвращается обратно. Никаких параллельных веток, никакой развилки на подачу и обратку — теплоноситель движется единым потоком, как по железнодорожной нитке.

В этой схеме встречаются всего несколько ключевых элементов: котёл, подающая труба, радиаторы, врезанные в неё последовательно, и обратный участок к котлу. В двухэтажном варианте к этому добавляется стояк — вертикальный участок трубы, по которому теплоноситель уходит на верхний этаж и спускается вниз. На каждом радиаторе обычно ставят перемычку — байпас, и именно она удерживает контур работающим, когда отдельную батарею перекрыли.

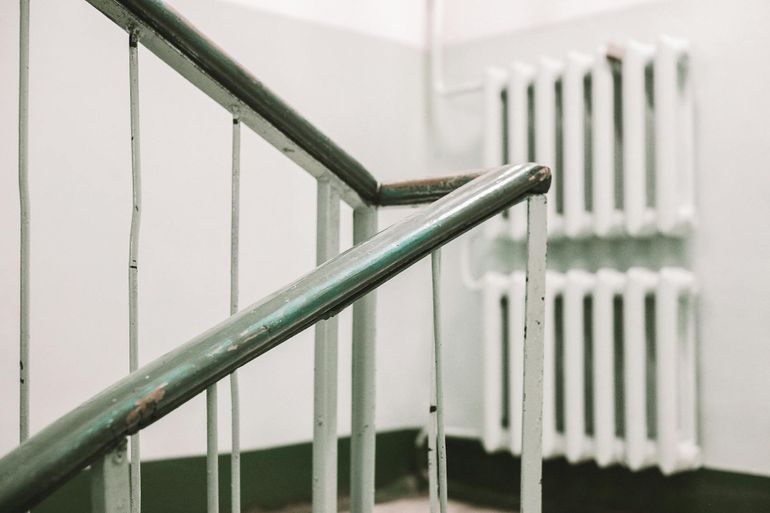

Исторически такая схема прижилась там, где важны простота и минимум материалов. Её массово ставили в многоэтажках советской застройки с вертикальными стояками, использовали в компактных одноэтажных домах и на дачах с небольшой обогреваемой площадью. Знакомая многим «ленинградка» — тоже разновидность однотрубки, только с горизонтальной разводкой по периметру комнат.

• Многоэтажные дома советской застройки с вертикальными стояками
• Компактные одноэтажные дома и дачи с небольшим контуром
• Хозпостройки и мастерские с одним-двумя радиаторами

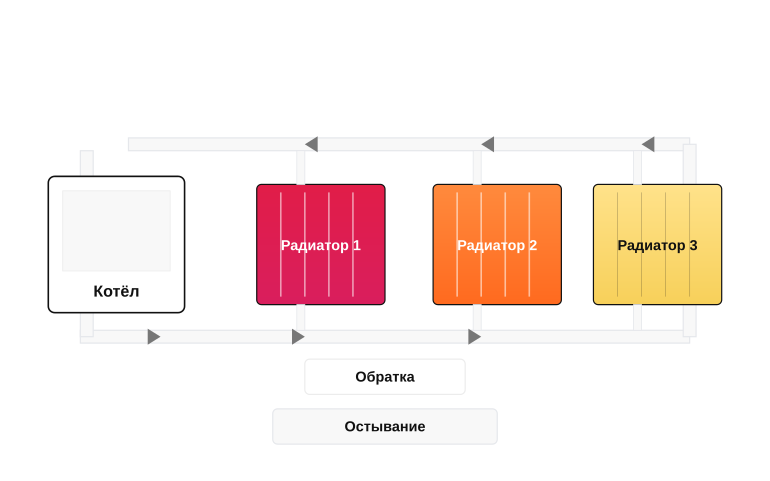

Принцип последовательного контура

Последовательное соединение означает, что горячая вода заходит в первый радиатор, отдаёт ему часть тепла, выходит уже остывшей и идёт дальше — во второй, третий и так до конца кольца. К моменту, когда теплоноситель добирается до последней батареи, разница температур становится заметной: ближний к котлу радиатор ощутимо горячий, а дальний — едва тёплый на ощупь.

Это не дефект схемы, а её природа, и при грамотном проекте перепад заранее компенсируют: дальним радиаторам добавляют секции, ближние делают компактнее. Если монтажник не учёл температурный перекос, дальняя комната окажется холоднее остального дома, и единственным выходом останется наращивание секций или частичная переделка участка трубы.

• Один общий контур без разделения на подачу и обратку
• Радиаторы включены в магистраль по очереди
• Температура теплоносителя падает к концу кольца
• Дальним радиаторам обычно нужно больше секций

Роль байпаса и регулировка

Байпас — это короткая перемычка между входным и выходным подключениями радиатора, врезанная параллельно самой батарее. Без неё перекрытие крана на одном приборе остановило бы движение во всём контуре, и следом остыл бы весь дом. С байпасом теплоноситель просто обходит закрытый радиатор стороной по перемычке и продолжает греть остальные участки кольца.

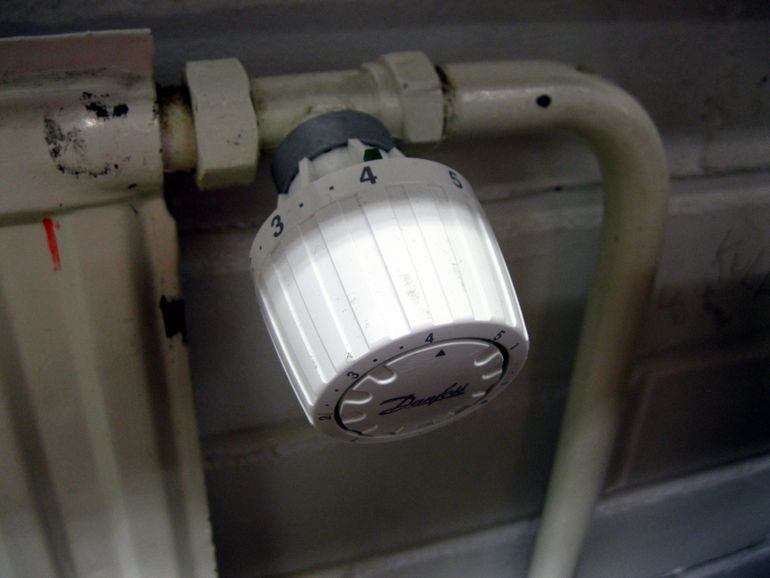

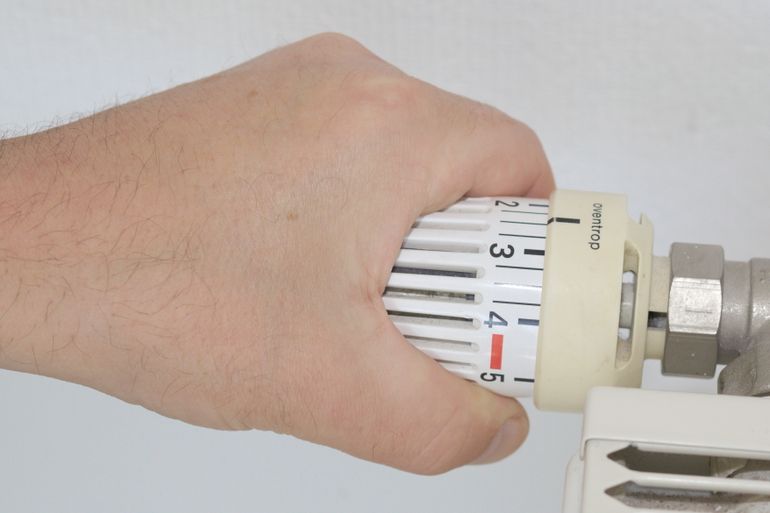

С точностью регулировки у однотрубки сложнее. Терморегулятор, например обычный термостатический клапан или модель типа RTL для тёплых полов, влияет не только на свой радиатор, но и на температуру воды, поступающей в следующие. Тонко выставить разный микроклимат в каждой комнате почти не получится: схема требует балансировки на этапе монтажа, а потом её уже нелегко перенастроить под изменившийся сценарий жизни семьи.

• Байпас сохраняет работу контура при перекрытом радиаторе
• Терморегулятор на одной батарее влияет на следующие по кольцу
• Тонкая настройка температуры по комнатам затруднена
• Балансировку проще заложить при монтаже, чем переделывать позже

Как устроена двухтрубная система отопления

В двухтрубной схеме теплоноситель циркулирует по двум отдельным магистралям: одна несёт горячую воду от котла к радиаторам, вторая собирает уже остывшую и возвращает обратно. Каждый радиатор оказывается включённым между этими двумя линиями параллельно, и горячий поток не успевает разбавиться холодным, пока идёт до самой дальней батареи.

Такое устройство снимает главное ограничение однотрубки: радиатор в дальней комнате получает воду почти той же температуры, что и батарея у котельной. Регулировка становится точечной — на каждый прибор можно поставить термоголовку или балансировочный клапан, например, ручной или автоматический, и подстроить расход именно в этой комнате, не трогая остальные.

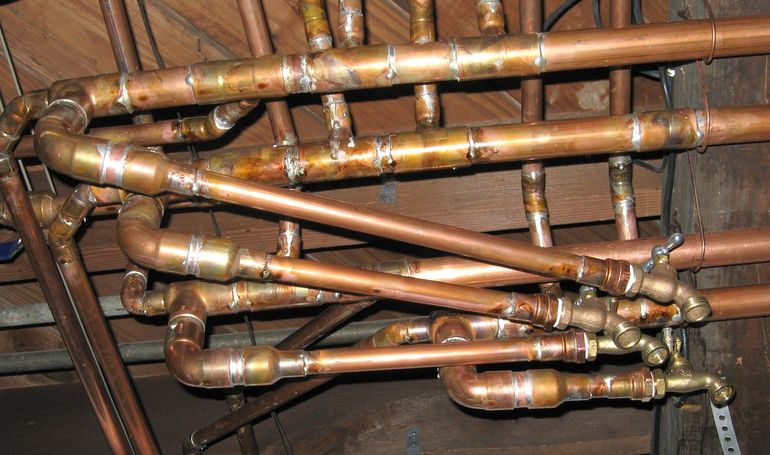

Подача и обратка как два независимых контура

Подача — это труба, по которой горячая вода уходит от котла и разносится по этажам и комнатам. Обратка идёт параллельно ей и собирает теплоноситель, уже отдавший часть тепла в радиаторы. Эти два контура физически разделены, поэтому температура подачи остаётся стабильной по всей длине трассы.

На практике это значит, что разводка в доме прокладывается двумя нитками одинакового диаметра — обычно вдоль стен, в стяжке или под потолком подвала, например, в ППУ-скорлупе или гофре. На каждой батарее появляется два подключения: одно на подачу, второе на обратку. Расхода трубы получается заметно больше, чем у однотрубной схемы, и это первое, что замечают на этапе сметы.

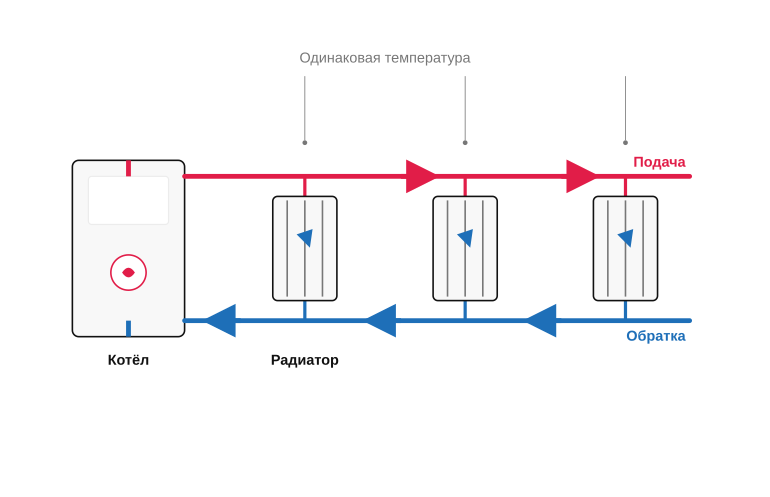

Параллельное подключение радиаторов

Каждая батарея в двухтрубной системе подключена к подаче и обратке отдельной парой отводов, не зависящей от соседних приборов. Поэтому вода доходит до пятого по счёту радиатора с такой же температурой, как и до первого: ей не нужно сначала прокатиться через все предыдущие секции и отдать часть тепла по дороге.

У такой развязки есть ещё одно бытовое следствие: каждый радиатор живёт своей жизнью. На входе и выходе ставится по крану, например, шаровый и балансировочный или термостатический, поэтому батарею можно снять для покраски, не сливая всю систему, и точечно поджать расход в той комнате, где становится жарко.

• Одинаковая температура воды на всех радиаторах
• Балансировка расхода клапаном на каждой батарее
• Термоголовка регулирует температуру в одной комнате
• Радиатор снимается без остановки системы
• В готовый контур легко добавить новый прибор

Сравнение схем по ключевым параметрам

Сравнивать однотрубку и двухтрубку имеет смысл не по принципу «что лучше вообще», а по тем параметрам, с которыми владелец дома сталкивается в быту: сколько труб придётся вести по комнатам, можно ли прикрутить дальний радиатор, не остужая ближний, и что будет, если однажды в феврале протечёт соединение. На бумаге обе схемы выглядят рабочими, а в эксплуатации разница вылезает в мелочах — от температуры в дальней спальне до того, насколько просто перекрыть один радиатор, не выключая весь дом.

Что важно для владельца дома

Когда речь идёт о выборе схемы, технические термины быстро отходят на второй план, а на первый выходят простые бытовые вопросы. Хозяина дома обычно волнует не гидравлика как таковая, а то, сколько труб будет видно в интерьере, можно ли в детской сделать попрохладнее, чем в гостиной, и во сколько обойдётся вся обвязка с радиаторами и фитингами. Эти же параметры удобно использовать как опорные точки для сравнения двух схем между собой.

У каждого критерия есть бытовой шлейф: дешёвый монтаж однотрубки оборачивается ограниченной регулировкой, а гибкость двухтрубки — лишними метрами труб и более сложной балансировкой. Поэтому сравнивать схемы честнее не по одному показателю, а по набору тех параметров, которые читатель реально почувствует через год-два жизни в доме.

• Сложность и время монтажа
• Расход труб и итоговая стоимость обвязки
• Возможность регулировать каждый радиатор отдельно
• Равномерность температуры от первого радиатора до последнего
• Ремонтопригодность: можно ли отключить один прибор без слива системы
• Внешний вид разводки в жилых помещениях

Где разница ощутима, а где нет

Сильнее всего схемы расходятся там, где речь идёт о регулировке и равномерности нагрева. В однотрубной разводке теплоноситель идёт по кругу и постепенно остывает, поэтому дальний радиатор почти всегда холоднее ближнего, а попытка прикрутить вентиль на одном приборе влияет на соседей по контуру. В двухтрубной системе каждый радиатор получает горячую воду из подачи и сбрасывает остывшую в обратку, и термоголовка на одном приборе, например в спальне, не остужает гостиную.

А вот по части базовой надёжности и срока службы при грамотном монтаже разница между схемами не такая драматичная, как иногда подают. Обе системы спокойно работают десятилетиями, если соблюдены уклоны, подобран насос и аккуратно сделаны соединения — например, пресс-фитинги или сварка полипропилена. Стоимость отличается ощутимо на больших площадях и при сложной планировке, а на компактном одноэтажном доме разрыв в смете уже не так заметен, как кажется по количеству труб на схеме.

• Ощутимо разная: регулировка отдельных радиаторов, равномерность температуры по дому, удобство ремонта без остановки системы
• Разница умеренная: стоимость на небольших одноэтажных домах, сложность монтажа для опытной бригады
• Почти не отличается: общий срок службы при качественной сборке, требования к котлу и теплоносителю

Когда какая схема уместна: сценарии для частного дома

Выбор схемы зависит не от моды на современные решения, а от того, как живёт дом и его обитатели. На плане две одинаковые квадратуры выглядят похоже, а в реальной эксплуатации ведут себя по-разному: дача с приездами на выходные и коттедж с маленькими детьми требуют разной разводки. Стоит смотреть на этажность, площадь, режим проживания, наличие тёплых полов и привычки семьи в обращении с теплом — именно по этим критериям становится понятно, где однотрубка ещё закрывает задачу, а где без двухтрубной развязки уже не обойтись.

• площадь и этажность дома
• число радиаторов в одном контуре
• режим проживания: постоянное или сезонное
• наличие тёплого пола и второго контура
• требования к индивидуальной регулировке комнат
• тип котла и способ циркуляции

Когда однотрубка ещё работает

Однотрубка спокойно справляется в одноэтажном доме площадью до 80–100 м², где радиаторов немного, а требования к комфорту во всех комнатах примерно одинаковы. Ленинградка с байпасами и шаровыми кранами на каждом приборе — привычное решение для дач с сезонным режимом и для пристроек к старым домам. Экономия на трубах и фитингах здесь ощутима, а разница в нагреве между первым и последним радиатором не критична: комнаты прогреваются по очереди, и хозяева редко находятся во всех помещениях одновременно.

Такая схема хорошо себя ведёт там, где нужна простота: минимум узлов, минимум шансов на ошибку при монтаже, понятный ремонт зимой. Если дом отапливается твердотопливным котлом без насоса, однотрубка с уклонами и широкими трубами — например, дюймовыми стальными — остаётся одним из немногих рабочих вариантов, потому что естественная циркуляция в двухтрубной разводке организуется заметно сложнее.

• одноэтажный дом до 80–100 м²
• дача с сезонным режимом проживания
• 4–5 радиаторов в одном контуре
• естественная циркуляция без насоса
• пристройка или второй контур к печному отоплению

Когда без двухтрубки не обойтись

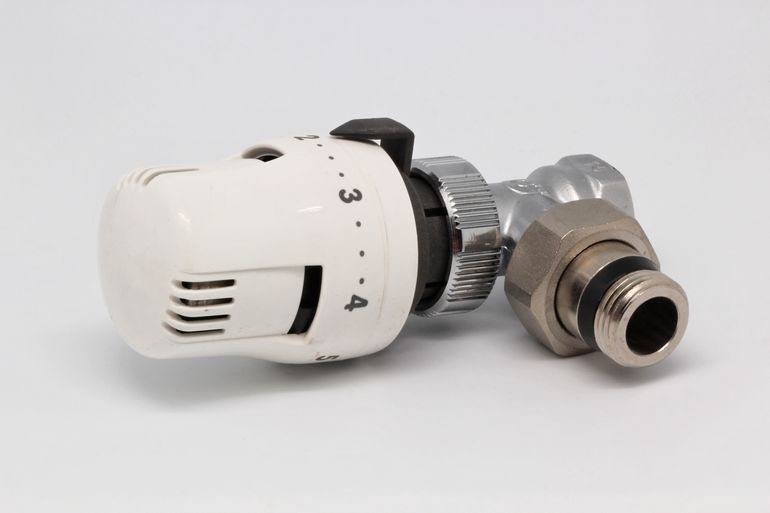

Как только в доме появляется второй этаж, мансарда, тёплый пол или больше шести-семи радиаторов в одном контуре, однотрубка начинает проигрывать. В двухэтажном коттедже с детской на втором этаже и кабинетом в мансарде нужны разные температуры в разных комнатах — кому-то прохладнее для сна, кому-то теплее для работы за столом. Двухтрубная разводка с термостатическими головками на каждом радиаторе позволяет настраивать комнаты под сценарий жизни семьи, а не подстраивать жизнь под капризы контура.

Двухтрубка обязательна и там, где отопление сочетается с тёплым полом, бойлером косвенного нагрева или вторым источником тепла — например, твердотопливным котлом в паре с электрическим или газовым. Большая площадь, удалённые от котельной помещения, гостевой санузел в дальнем крыле — всё это требует стабильной температуры на каждом приборе, и однотрубная схема такую задачу уже не вытянет.

• двухэтажный коттедж или дом с мансардой
• больше 6–7 радиаторов в системе
• разные температуры по комнатам через термоголовки
• наличие тёплого пола или бойлера косвенного нагрева
• сочетание нескольких источников тепла
• удалённые от котельной комнаты и санузлы

Типовые ошибки монтажа и эксплуатации

Большинство проблем с отоплением вылезает не из-за выбора схемы, а из-за мелочей при монтаже и обслуживании. На бумаге обе разводки выглядят надёжно, но в эксплуатации обнаруживается, что у каждой есть свой набор слабых мест, на которых регулярно спотыкаются и монтажники, и хозяева.

Большая часть ошибок проявляется не сразу, а во вторую-третью зиму: где-то перестают греть дальние комнаты, где-то начинает шуметь воздух в радиаторе, где-то невозможно поменять секцию без слива всей системы. Дальше — короткий разбор того, что чаще всего идёт не так в каждой из схем.

Ошибки в однотрубной разводке

Главная ошибка в классической однотрубке — установка радиаторов без байпасов и без термостатических вентилей. Без байпаса нельзя отсечь один радиатор, не остановив весь контур, а без регулировки температура задаётся только котлом для всего дома сразу. К этому часто добавляется недостаточный диаметр магистрали и одинаковый размер радиаторов вдоль всего контура — в итоге первые комнаты перегреваются, а дальние ощутимо мёрзнут.

Отдельная история — естественная циркуляция: достаточно нарушить уклон труб на пару сантиметров или зажать сечение запорной арматурой, и вода пойдёт вяло, а воздушные пробки начнут скапливаться в верхних точках. Сюда же относится отсутствие группы безопасности и расширительного бака подходящего объёма — без них любая нештатная ситуация бьёт по котлу.

• Радиаторы установлены без байпасов
• Нет термостатических вентилей или регулировочных кранов
• Заниженный диаметр магистральной трубы
• Одинаковый размер радиаторов на длинном контуре
• Нарушенные уклоны при естественной циркуляции
• Отсутствие группы безопасности и корректного расширительного бака

Ошибки в двухтрубной разводке

Самая частая беда двухтрубки — пропущенная балансировка. Без балансировочных клапанов или хотя бы преднастройки на радиаторных вентилях тёплый теплоноситель уходит по пути наименьшего сопротивления, то есть в ближние к котлу батареи. Дальние комнаты остаются прохладными при формально работающем котле, и хозяева начинают подкручивать температуру выше, переплачивая за газ или электричество.

Второй больной узел — воздух в системе. Если на верхних радиаторах и в высоких точках контура не поставлены автоматические воздухоотводчики или хотя бы краны Маевского, воздух собирается там и блокирует циркуляцию. К этому добавляются экономия на диаметре обратки, отсутствие фильтра-грязевика перед насосом и забытые отсечные краны у радиаторов, без которых любая мелкая замена превращается в слив всей системы.

• Отсутствие балансировки на ветках и радиаторах
• Нет автоматических воздухоотводчиков и кранов Маевского в верхних точках
• Заниженный диаметр обратки
• Нет фильтра-грязевика перед насосом и котлом
• Радиаторы установлены без отсечных кранов
• Циркуляционный насос подобран без учёта длины и сопротивления контура

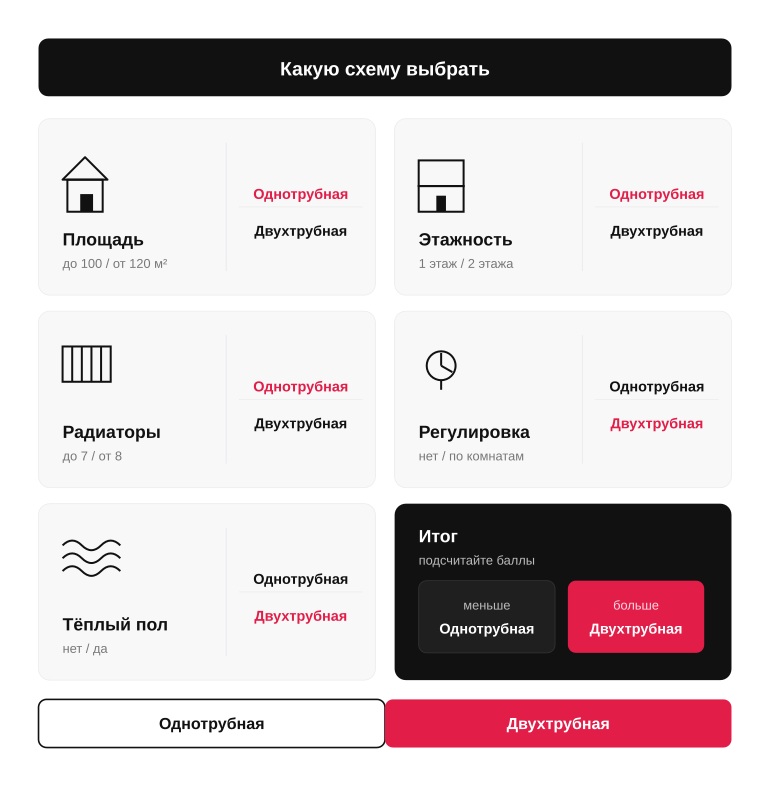

Как выбрать схему под свой дом: памятка

Выбор схемы отопления редко начинается с труб и радиаторов. Сначала стоит честно описать дом и привычки семьи: сколько этажей, какие комнаты прогреваются дольше, кто и когда любит крутить термоголовку в спальне, насколько критичны затраты на этапе стройки. Только после этого однотрубка и двухтрубка перестают быть абстракцией и превращаются в конкретное инженерное решение под конкретный сценарий жизни.

Ниже — короткая памятка, которая помогает свести разбор к понятному выводу. Она не заменяет проект, но даёт ориентир: куда сама задача склоняет, и где не стоит экономить на схеме, даже если соседи уверяют, что у них «всё работает и так».

Вопросы для самопроверки

Перед разговором с монтажниками полезно задать себе несколько простых вопросов и записать ответы. Они быстро показывают, насколько схема обязана быть гибкой, и где у решения появится бытовой шлейф через пять-семь лет эксплуатации.

Если на большинство вопросов ответы тянут к комфорту, индивидуальной регулировке и второму этажу, разговор почти всегда заканчивается двухтрубкой. Если дом маленький, бюджет ограничен и зимой никто не живёт постоянно — однотрубная разводка остаётся честным рабочим вариантом.

• Какова отапливаемая площадь и сколько в доме этажей?
• Будут ли жильцы регулировать температуру в каждой комнате отдельно?
• Есть ли комнаты с особыми требованиями: детская, спальня, ванная, мансарда?
• Какой бюджет на трубы, фитинги и работу монтажников приемлем?
• Закладывается ли тёплый пол, бойлер косвенного нагрева, второй контур?
• Возможна ли работа без насоса при отключении электричества?
• Насколько критична скорость и стоимость будущего ремонта одного радиатора?

Ориентиры по площади и этажности

Жёстких границ здесь нет, но практика подсказывает ориентиры. Однотрубная схема спокойно тянет небольшой одноэтажный дом примерно до 100 м² с 5–7 радиаторами на одном кольце, особенно если разводка короткая и компактная. Как только появляется второй этаж, длинные плечи или больше восьми приборов, остывание последних радиаторов начинает мешать жить, и двухтрубка становится разумнее.

Для домов от 120–150 м² и выше, для двухэтажных коттеджей и проектов с тёплым полом двухтрубная разводка фактически безальтернативна: она даёт ровную температуру по этажам, честную регулировку каждой комнаты и предсказуемую работу при модернизации. Ленинградку и коллекторную схему в этих случаях рассматривают отдельно — это уже соседние темы, которые заслуживают собственного разбора.

• До 80–100 м², один этаж, 5–7 радиаторов — однотрубная схема уместна
• 100–120 м², один этаж, длинные плечи — пограничная зона, чаще двухтрубка
• Два этажа независимо от площади — двухтрубная разводка
• Дом с тёплыми полами и бойлером — двухтрубная или коллекторная
• Дача сезонного проживания без насоса — однотрубка с естественной циркуляцией
