Освещение санузла и ванной в частном доме: зоны защиты по IP

Зоны защиты в ванной: 0, 1, 2 и вне зон

Санузел с точки зрения электрика делится не по плитке и не по дизайну, а по расстоянию до воды. Стандарт выделяет четыре области: зону 0 — внутри ванны или поддона душа, зону 1 — над ними до высоты 2,25 м, зону 2 — полосу 0,6 м вокруг зоны 1, и пространство вне зон, где требования заметно мягче. Эта карта определяет, какой светильник переживёт несколько лет реальной эксплуатации, а какой начнёт ржаветь и щёлкать автоматом ещё до конца гарантии.

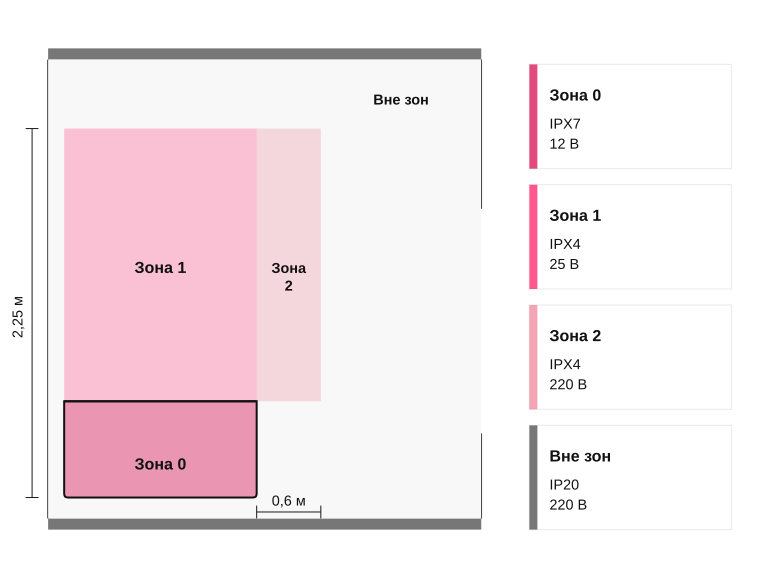

Где проходят границы зон

Зона 0 — это объём внутри самой ванны или поддона душа: то, что физически контактирует с водой при обычном использовании. Зона 1 поднимается вертикально от края ванны и поддона до отметки 2,25 м от пола; в душе без поддона её обычно отсчитывают от точки лейки в радиусе 1,2 м. Зона 2 — это полоса шириной 0,6 м, примыкающая к зоне 1 по горизонтали, и она же продолжается вверх в пределах той же высоты.

Всё, что лежит за этими границами — потолок над сухой частью комнаты, стена у двери, участок над раковиной выше зоны 2 — формально считается вне зон. Но при планировании важно держать в голове реальные траектории брызг: открытая душевая без шторки, ванна у короткой стены, раковина с высоким смесителем легко выводят влажную зону за условные 0,6 м, и расчёт по минимуму через сезон-другой превращается в разъеденные клеммы.

Какое напряжение и IP допустимы

В зоне 0 разрешены только светильники со сверхнизким напряжением SELV 12 В, защитой не ниже IP67 и драйвером, вынесенным наружу — на практике это означает, что обычных светильников там просто не ставят. В зоне 1 допускается 220 В при IP не ниже IPx4, но разумнее ограничиться SELV-светильниками с IPx4–IPx5: меньше шансов получить проблему при заливе сверху или конденсате в корпусе. В зоне 2 уже можно ставить сетевые светильники 220 В с IPx4, а вне зон — обычные потолочные модели с IP20, если до влажной зоны действительно остаётся запас.

Логика подбора простая: чем ближе к воде, тем важнее вторая цифра IP — защита от влаги, а первая, по пыли, в санузле отходит на второй план. IPx4 защищает от брызг с любой стороны, IPx5 — от направленных струй, IPx7 — от кратковременного погружения. Драйверы LED-светильников и понижающие трансформаторы в зонах 0, 1 и 2 размещать нельзя: их выносят вне зон — в нишу над дверью, в технический шкаф или за подвесной потолок сухой части комнаты.

• Зона 0: SELV 12 В, IP67, драйвер только вне зон
• Зона 1: SELV 12/24 В предпочтительно, либо 220 В при IPx4 и защите УЗО
• Зона 2: 220 В допустимо, минимум IPx4, корпус без открытых клемм
• Вне зон: 220 В и IP20 — но с поправкой на реальные брызги от душа без шторки

Светильники по зонам: что вешать над ванной, душем и в общем потолке

Зоны на бумаге превращаются в светильники на потолке не сразу: каждая точка санузла требует своего класса защиты, своего напряжения и своей высоты установки. Удобнее всего идти по помещению маршрутом от ванны к двери и для каждой позиции спрашивать одно и то же: в какой зоне находится корпус светильника, какая вода до него долетает и что произойдёт через три сезона эксплуатации, когда уплотнители подсохнут, а пар будет каждый день.

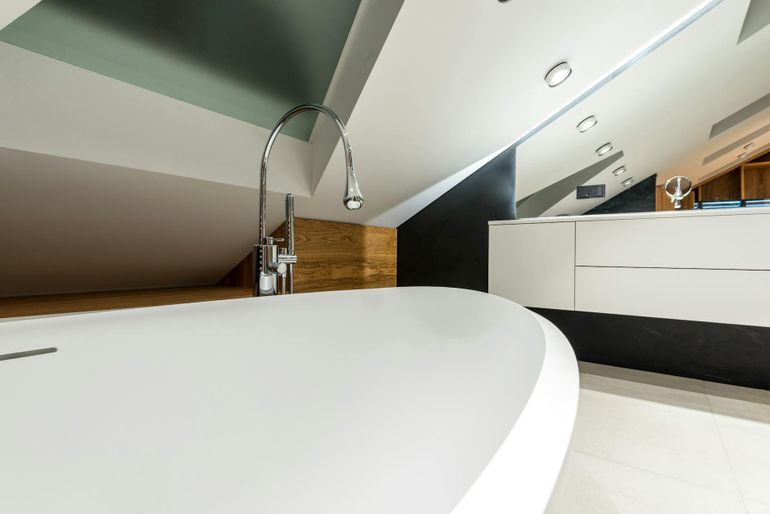

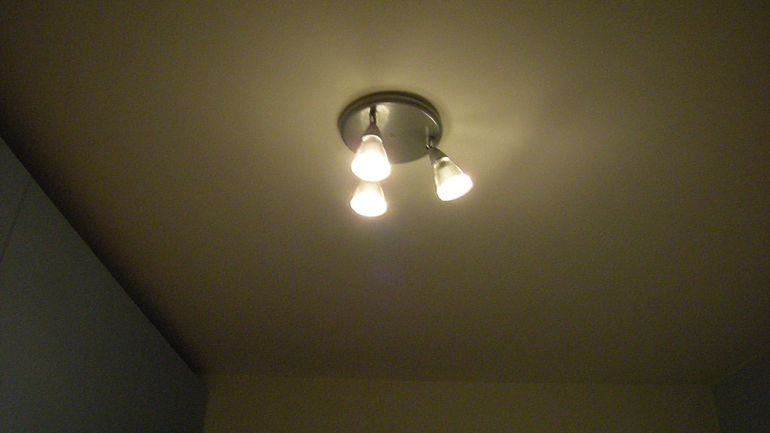

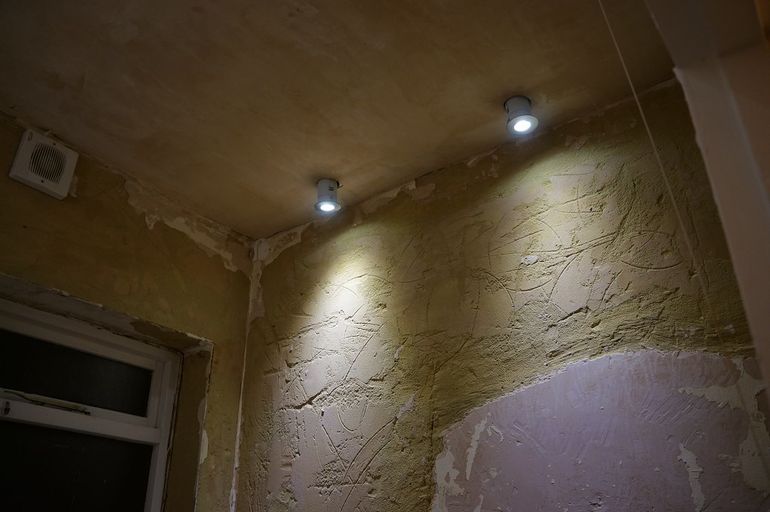

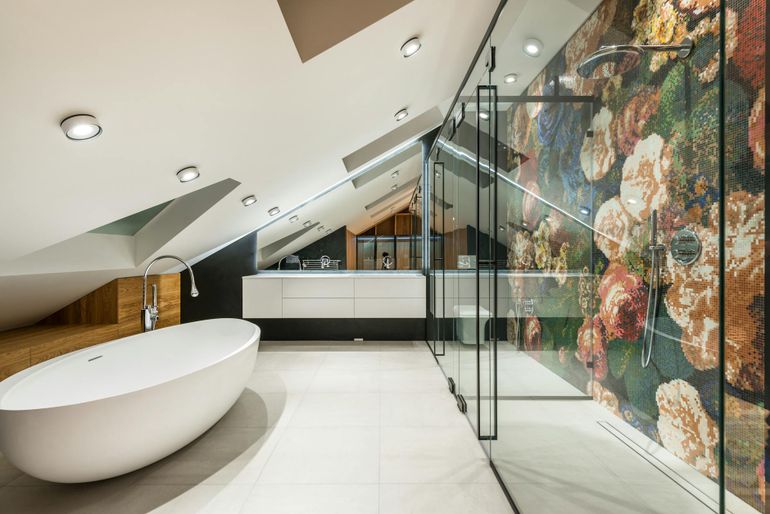

Спот и встройка над ванной

Спот прямо над чашей ванны попадает в зону 1, и это сразу отсекает обычные интерьерные модели с IP20 и открытой лампой. Минимум здесь — IPx4, корпус с уплотнённым стеклом, а если потолок натяжной и над ним возможен конденсат, разумнее уходить в IPx5. По напряжению в зоне 1 допускается 220 В при подключении через дифзащиту, но спокойнее ставить SELV 12/24 В: драйвер выносится за пределы зоны 2, а в самой ванне висит уже безопасный низковольтный светильник.

Встройка в потолок над ванной требует отдельного внимания к глубине ниши и вентиляции корпуса: герметичный спот с горячим драйвером внутри запенённого потолка через пару сезонов начинает мигать не из-за лампы, а из-за перегрева. Поэтому драйверы LED-спотов выносят в сухую зону — например, в коробку над коридором или в ревизионный люк, а к самому светильнику тянут только низковольтные провода.

• Спот над ванной: IPx4 минимум, лучше IPx5 при натяжном потолке
• Лампа и плафон закрыты стеклом, без открытых цоколей
• SELV 12/24 В предпочтительнее 220 В прямо над чашей
• Драйвер LED — вне зон 1 и 2, в сухом доступном месте

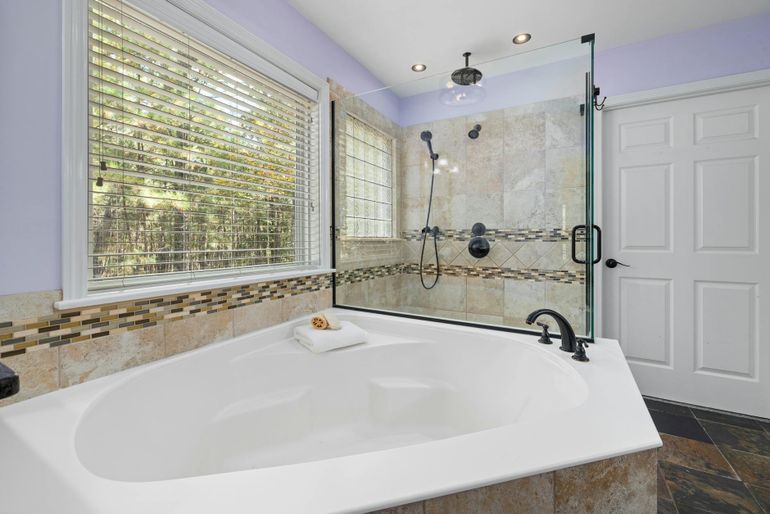

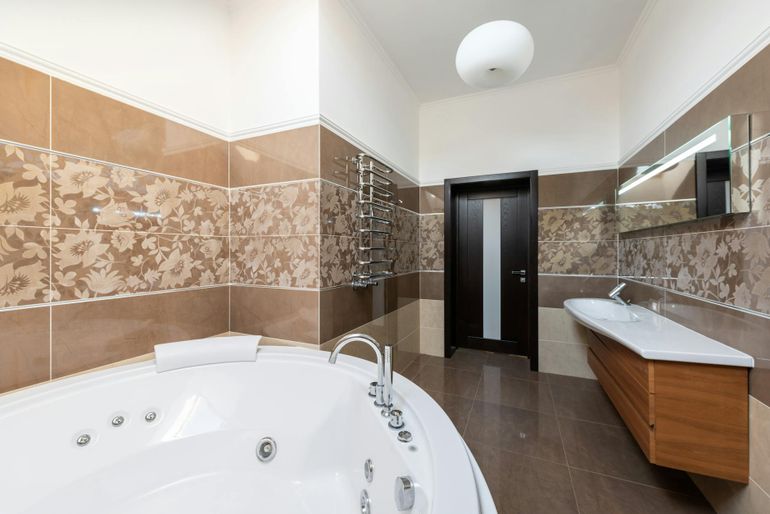

Свет в душевой и общий потолочный

Потолок душевой кабины или душевого уголка — это зона 1, а при безбортовом трапе и открытой душевой часть потолка фактически работает как зона 0 по брызгам. Здесь нужен светильник IPx5, рассчитанный на прямую струю, с цельным корпусом и силиконовым уплотнителем; точечные модели с декоративной рамкой и щелями по периметру в этой точке живут ровно до первой засорившейся вытяжки. Питание — SELV 12/24 В, особенно если душ используется ежедневно и пар стоит подолгу.

Общий потолочный свет в центре санузла обычно оказывается вне зон или на их границе, и формально допускает IPx4 при 220 В с УЗО. Но в небольшой ванной комнате частного дома граница зоны 2 проходит близко к люстре, поэтому проще не экономить и брать IPx4 как стандарт по всему потолку, а декоративные люстры с тканевыми абажурами и открытыми лампами оставить для сухих помещений. Бра у входа, если оно за пределами зоны 2 и выше 2,25 м, может быть обычным интерьерным, но дешевле сразу заложить влагозащищённую серию, чтобы не переделывать после первой протечки сверху.

• Душевая зона: IPx5, цельный корпус, SELV 12/24 В
• Общий потолок: IPx4 как разумный минимум по всей площади
• Бра у входа вне зоны 2: допустимо 220 В через УЗО
• Декоративные люстры с тканью и открытыми лампами — не для санузла

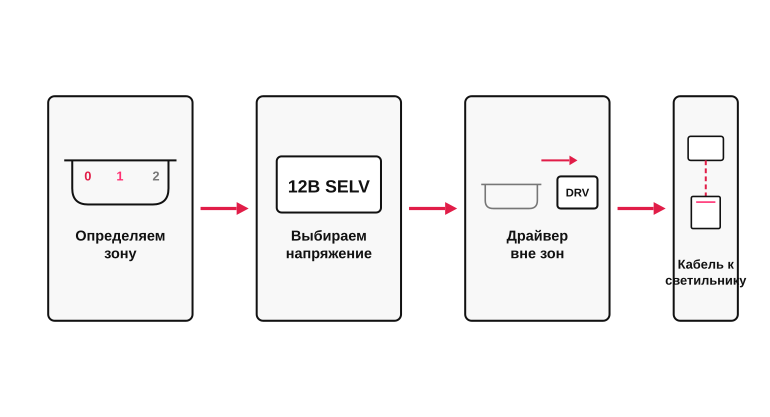

Питание зеркала и подсветка ниш: где ставить драйвер и как вести SELV

Зеркало и ниша — две точки, где владельцы чаще всего заводят 220 В туда, куда заводить не стоит. Логика простая: чем ближе светильник к воде, тем строже требования к напряжению и тем дальше от зоны 1 должен стоять драйвер. Если перепутать порядок и сначала купить красивую ленту, а потом думать про блок питания, придётся выводить его в коридор или прятать в шкаф над дверью — что тоже делают, но уже после ремонта и с штроблением по свежей плитке.

Подсветка зеркала и точка ввода питания

Зеркало над раковиной почти всегда попадает в зону 2 или сразу на её границе, поэтому светильник должен иметь минимум IPx4 и брызгозащищённый корпус. Подвод питания делают скрыто в стене, кабель выходит ровно за зеркалом — без видимой коробки в зоне брызг. Если зеркало со встроенной LED-подсветкой, удобнее заранее заложить SELV 12 или 24 В: тогда за зеркалом нет 220 В, а драйвер можно убрать в распаечную коробку вне зон 0 и 1, например в техническом коробе или в нише над дверью.

Типичная ошибка — поставить обычный накладной выключатель и розетку для зеркала прямо рядом с раковиной. Розетка в зоне 2 допустима только с защитой, а лучше выводить её за пределы влажных зон или использовать встроенный в светильник сенсорный выключатель. Управление светом удобнее заводить через клавишу у входа, а не у самой раковины: меньше касаний мокрыми руками, меньше шансов поймать конденсат внутри механизма через три сезона эксплуатации.

• Светильник у зеркала: минимум IPx4
• Кабель скрыто, выход за зеркалом
• SELV 12/24 В для встроенной подсветки
• Драйвер — вне зон 0 и 1
• Выключатель — у входа, не у раковины

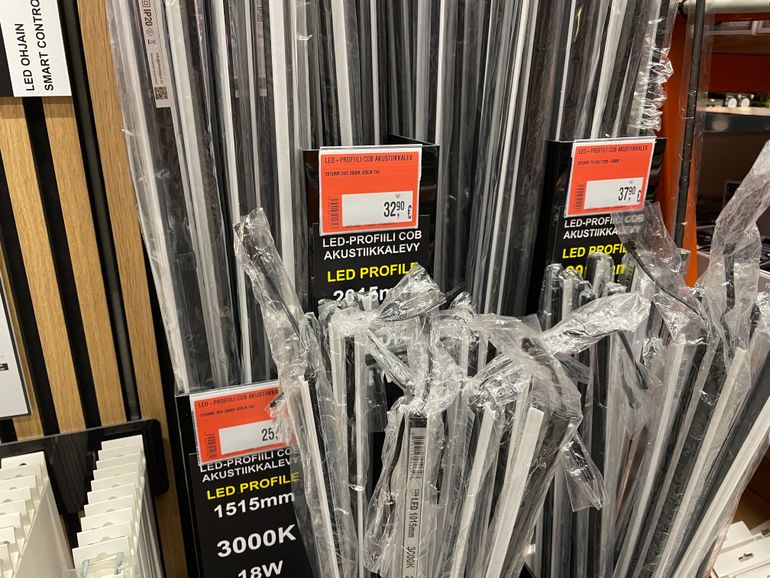

LED-лента в нише и место драйвера

Ниша в стене душевой или над ванной — это почти всегда зона 1, реже зона 2. В таких точках 220 В заводить нельзя: лента должна работать от SELV 12 или 24 В, а сам профиль желательно брать с защитой IPx5 и закрытым рассеивателем, чтобы вода не попадала на дорожки. Кабель от драйвера идёт к ленте низковольтный, и это ключевой смысл схемы: в зоне 1 в стене лежит уже безопасное напряжение, а не сетевое.

Сам драйвер в зону 1 ставить нельзя ни при каких раскладах — это коробка с сетевым входом, и её место за пределами влажных зон. Разумные варианты: распаечный отсек в коридоре, ревизионный люк со стороны смежного помещения, шкаф с щитком. Если драйвер прячут в подвесной потолок санузла, он должен оказаться вне зон 0 и 1 и иметь доступ для замены — ленты служат заметно меньше отделки, и менять блок питания через демонтаж плитки никто не планирует, пока это не случится.

• Лента в нише — только SELV 12/24 В
• Профиль с IPx5 и закрытым рассеивателем
• Драйвер — вне зон 0 и 1
• Доступ к драйверу через люк или щиток
• 220 В в зону 1 не заводить

Типичные ошибки и памятка проверки перед монтажом

Большинство проблем с освещением санузла видно не сразу. Светильник работает первый сезон, плёнка конденсата ещё не добралась до клеммника, драйвер ленты ещё не перегрелся в закрытой нише. Через два-три года картина меняется: окисляются контакты, ржавеют пружины спотов, мигает подсветка зеркала, выбивает автомат после душа. Почти всегда причина не в технике, а в том, что на этапе проекта перепутали зону, IP или напряжение.

Частые ошибки и как их избежать

Типовые ошибки повторяются из проекта в проект и почти всегда связаны с тем, что светильник выбирали по картинке, а не по точке установки. Их полезно держать перед глазами до закупки, потому что после монтажа плитки переделка стоит заметно дороже самой ошибки.

• Спот с IP20 над ванной или душем — корпус не защищён от брызг и пара, через сезон начинается коррозия патрона и окисление контактов.
• Драйвер LED-ленты или трансформатор 12 В внутри зоны 1, спрятанный за зеркалом или в нише душа — устройство не рассчитано на влажную среду и быстро выходит из строя.
• Лента 220 В в нише душевой без защиты по IP — даже герметичная оболочка не отменяет требования к напряжению в зоне 1, где допустим только SELV.
• Розетка для бритвы или фена вплотную к раковине, ближе 60 см от края мойки — формально вне зон, но фактически в зоне регулярных брызг.
• Линия освещения санузла без УЗО на 30 мА или объединённая с общим светом дома — при пробое на корпус защита не сработает достаточно быстро.
• Точечные светильники в потолке душевой с IPx4 вместо IPx5 — направленная струя воды при уборке попадает прямо в корпус.
• Подсветка зеркала, подключённая к розеточной группе через удлинитель за тумбой — нештатное решение, которое не проходит ни по IP, ни по доступу.

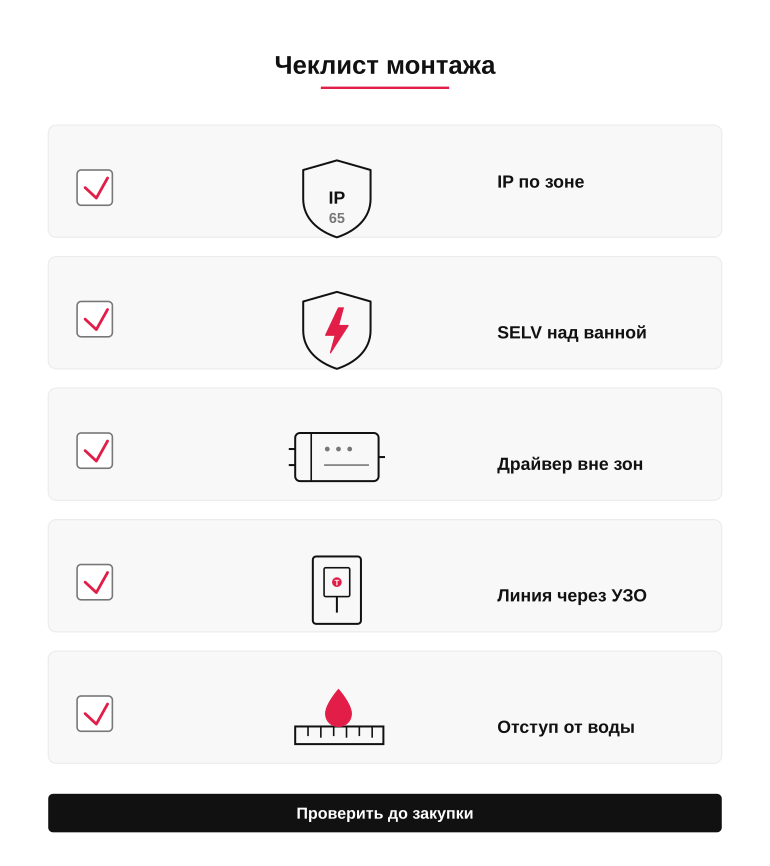

Памятка перед монтажом

Перед тем как заказывать светильники и звать электрика, имеет смысл пройти по проекту с короткой проверкой. Она занимает десять минут, но снимает большую часть рисков, которые иначе всплывут уже после укладки плитки и подвесного потолка.

• На плане санузла отмечены зоны 0, 1, 2 и вне зон с реальными размерами от края ванны, поддона и раковины.
• Для каждого светильника указан IP, и он не ниже требуемого для своей зоны: IPx7 в зоне 0, IPx4–IPx5 в зоне 1, IPx4 в зоне 2.
• Над ванной и в душе используется только SELV 12 или 24 В, драйвер вынесен за пределы зон 0 и 1, в идеале — за стену санузла или в шкаф.
• Линия освещения санузла защищена отдельным УЗО или дифавтоматом на 30 мА.
• Розетки для фена и бритвы расположены вне зон и не ближе 60 см от края раковины и душевой зоны.
• Все кабели в стенах проложены скрыто, без скруток в зонах 1 и 2, соединения вынесены в распаечную коробку вне влажных зон.
• Подсветка ниш и зеркала имеет понятную схему: где драйвер, как к нему подойти при поломке, чем закрыт доступ к нему после отделки.
