Открытая и скрытая проводка в доме: где какая уместна

Три типа проводки: чем они отличаются на практике

Тип проводки определяет не только внешний вид стен, но и то, как дом будет жить ближайшие десять-пятнадцать лет: насколько легко заменить кабель, как поведёт себя линия в случае перегрева и что придётся вскрывать при первой же доделке. На практике в частных домах используют три варианта — скрытую в штробах, открытую в кабель-канале и ретро-проводку на изоляторах, и каждый из них уместен в своей ситуации.

Разница между ними не сводится к эстетике. Скрытая проводка прячет кабель внутрь стены и почти исключает случайные повреждения, но любая переделка требует штробления заново. Открытая в кабель-канале или гофре остаётся доступной для ревизии и расширения, что особенно ценно через несколько сезонов, когда выясняется, что розеток в мастерской не хватает. Ретро-проводка — это открытый монтаж витым кабелем на керамических изоляторах, решение нишевое и больше связанное с деревянными интерьерами.

Скрытая, открытая и ретро: ключевые различия

Скрытая проводка укладывается в штробы, гофру или пустоты конструкции и закрывается отделкой — кабель защищён от ударов и ультрафиолета, но добраться до него можно только с перфоратором. Открытая в кабель-канале (например, пластиковые короба Legrand, IEK или ДКС) монтируется поверх стены: кабель видно, его можно докинуть или заменить за час, но требования к самому коробу и кабелю строже — обычно ВВГнг-LS или NYM. Ретро-проводка идёт по керамическим изоляторам отдельным витым проводом и работает скорее как стилистический приём в деревянных домах, чем как универсальное решение.

Главное практическое отличие — что произойдёт через три сезона, когда захочется добавить линию под бойлер или тёплый пол. В скрытой схеме это означает повторный ремонт стены, в открытой — снять крышку короба и протянуть новый кабель, в ретро — фактически смонтировать ещё одну линию рядом, потому что докинуть провод в существующую вязку аккуратно почти невозможно.

• Скрытая в штробах: кабель внутри стены, отделка чистая, доступ только через вскрытие
• Открытая в кабель-канале или гофре: кабель снаружи, ревизия и расширение без ремонта
• Ретро на изоляторах: открытый витой провод по деревянным стенам, ниша интерьерных решений

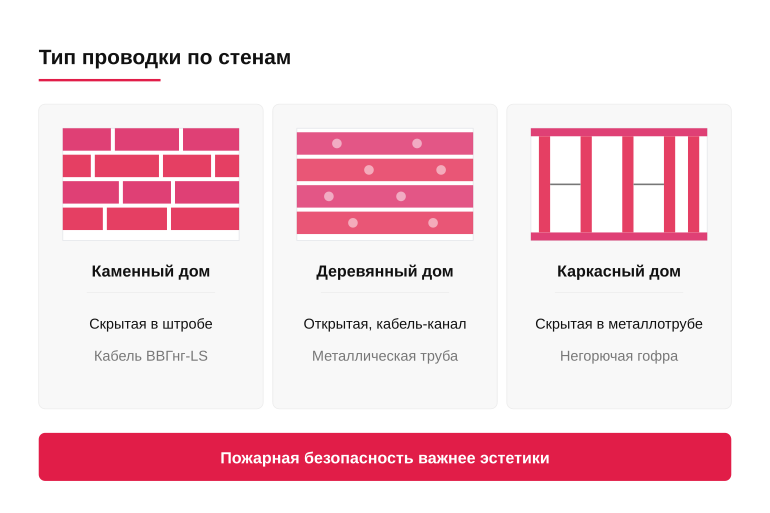

Что влияет на выбор: материал стен, помещение, нормы

Решение определяется не вкусом, а сочетанием трёх факторов: из чего сделаны стены, что это за помещение и какие требования к пожарной безопасности на этом участке. В каменных домах (кирпич, газобетон, бетон) штробление допустимо и скрытая проводка становится стандартом. В деревянных и каркасных конструкциях ПУЭ и профильные СП по пожарной безопасности фактически выводят кабель наружу — в металлические трубы, металлорукав или негорючий кабель-канал, а скрытый монтаж в горючих стенах требует таких мер защиты, что чаще проще оставить проводку открытой.

Помещение тоже задаёт рамку: в санузле и на улице важна влагозащита и сечение, в котельной — близость к источникам тепла, в мастерской — запас по нагрузке и удобство добавления линий. Поэтому один и тот же дом нередко комбинирует решения: скрытая проводка в жилых каменных стенах, открытая в гофре или кабель-канале на деревянных перегородках и в технических помещениях.

• Каменные стены: скрытая проводка в штробах, кабель ВВГнг-LS или NYM в гофре ПВХ
• Деревянный дом: открытый монтаж, металлический кабель-канал или металлорукав, негорючий кабель
• Каркасный дом: кабель в металлических трубах внутри стен либо открыто в негорючем коробе
• Влажные и технические помещения: повышенные требования к IP короба и сечению линии

Скрытая проводка в каменном доме: когда это базовый выбор

В каменном доме скрытая проводка в штробах — это стандарт, а не дизайнерское решение. Кирпич, газобетон и монолит не горят, не дают усадки и не требуют воздушного зазора между кабелем и стеной, поэтому кабель спокойно живёт внутри борозды под слоем штукатурки десятилетиями. Открытые кабель-каналы в таких домах обычно появляются там, где про электрику вспомнили после ремонта, и это почти всегда видно.

У скрытой проводки есть и обратная сторона, которую участок и дом начинают показывать через несколько лет: добраться до кабеля без вскрытия отделки нельзя. Поэтому решения о количестве линий, расположении распаечных коробок и запасе по мощности принимаются один раз и надолго. Любая ошибка в плане розеточных групп позже выливается в штробление по свежей плитке или обоям.

Штробы в кирпиче и газобетоне

В кирпиче штробы режут штроборезом или болгаркой с пылесосом, глубиной примерно 20–25 мм и строго по вертикали и горизонтали — диагональные борозды по стене ПУЭ не приветствует, и не из вредности: позже при сверлении под полку никто не вспомнит, где именно шёл кабель. В газобетоне борозда делается легче, ручным штроборезом-скребком, но края крошатся, поэтому кабель закладывают с небольшим запасом и фиксируют алебастром через каждые 30–40 см.

Несущие конструкции монолита штробить нельзя — это уже не косметика, а ослабление сечения. В таких домах кабель ведут по плите перекрытия под стяжкой, по штукатурному слою или в заранее заложенных каналах. Если стена газобетонная и тонкая (например, перегородка 100 мм), глубокую штробу делать тоже не стоит: проще пройти по потолку и спуститься к точке вертикально.

• Штробы только вертикальные и горизонтальные, без диагоналей
• Глубина в кирпиче — около 20–25 мм, с запасом на штукатурку
• В газобетоне кабель фиксируют алебастром каждые 30–40 см
• Несущие стены монолита не штробят — кабель идёт под стяжкой или по потолку
• Тонкие перегородки лучше обходить сверху, а не резать насквозь

Какой кабель и гофра уместны

Для скрытой проводки в каменном доме базовый выбор — медный кабель с негорючей изоляцией, например ВВГнг-LS или его версия с пониженным дымовыделением ВВГнг-LSLTx для жилых помещений. Сечение подбирается по нагрузке группы: 1,5 мм² на освещение, 2,5 мм² на розетки, 4–6 мм² на варочную панель и ввод. Алюминий в новых линиях по ПУЭ для квартирной разводки фактически не применяется, и в частном доме его тоже разумно избегать.

Гофра в штробе под штукатуркой по нормам не обязательна, но её закладывают там, где в будущем может понадобиться замена кабеля: длинные прогоны, спуски к щиту, переходы между этажами. Подойдёт ПВХ-гофра с зондом для сухих помещений и негорючая безгалогенная — например, серии HF — для путей эвакуации и помещений с повышенными требованиями. В стяжке используют более жёсткую гофру или трубу, чтобы кабель не передавило при заливке.

• ВВГнг-LS — базовый кабель для скрытой проводки в жилых комнатах
• ВВГнг-LSLTx — там, где важно пониженное дымовыделение
• Сечение: 1,5 мм² — свет, 2,5 мм² — розетки, 4–6 мм² — мощная техника
• ПВХ-гофра с зондом — для длинных прогонов и возможной замены
• Жёсткая гофра или труба — для кабеля под стяжкой

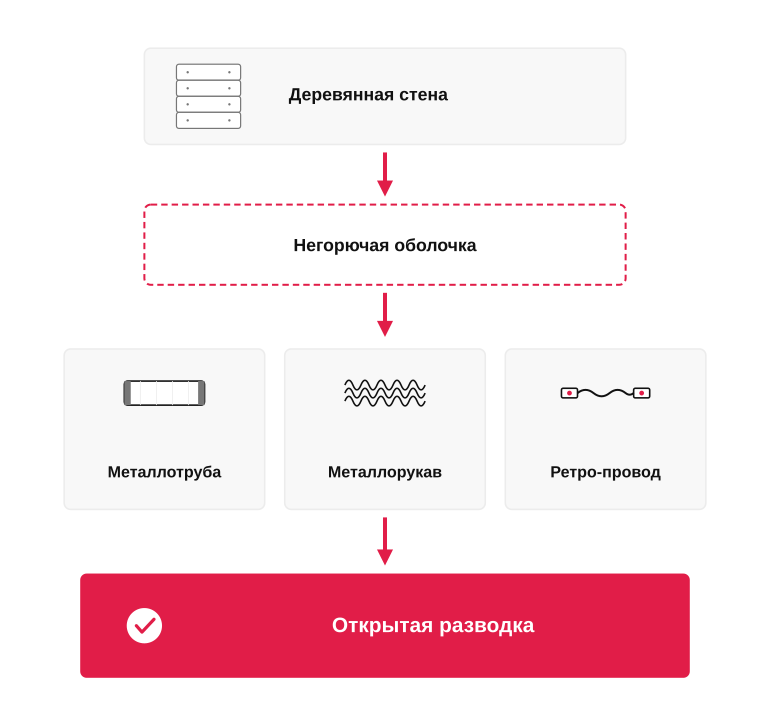

Проводка в деревянном доме: почему открытая безопаснее скрытой

Деревянный дом меняет всю логику выбора: горючая стена больше не нейтральный фон для кабеля, а активный участник возможного возгорания. Любой нагрев в скрутке, локальный перегруз или повреждение изоляции в обычной гофре внутри бревна или каркасной стойки превращаются в проблему, которую сначала не видно, а потом видно слишком хорошо.

Поэтому в деревянных и каркасных домах базовое решение — открытая проводка в негорючей оболочке: металлическая труба, металлорукав с кабелем нг-LS, негорючий кабель-канал или ретро-провод на керамических изоляторах. Скрытая проводка в дереве формально возможна, но требует таких ухищрений со сплошными металлическими трубами и переходами, что по цене и трудоёмкости почти всегда проигрывает аккуратной открытой разводке.

Что говорят ПУЭ и СП о проводке по дереву

ПУЭ и профильные СП по пожарной безопасности сходятся в одном: по горючим основаниям проводка должна идти так, чтобы в случае замыкания искра и расплав изоляции не контактировали с древесиной. Отсюда требование негорючей оболочки — стальной трубы, металлорукава с подложкой или кабель-канала с подтверждённой негорючестью, а также применение кабелей с индексами нг-LS или нг-FRLS, например ВВГнг-LS, в качестве рабочего минимума.

Скрытый монтаж по дереву нормы допускают, но фактически сводят к прокладке в сплошных металлических трубах со стенкой, способной локализовать дугу, и с уплотнением переходов. Это резко увеличивает трудоёмкость, сечения штроб и риск ошибок при последующих доработках стены, поэтому в живой практике скрытую схему в деревянном доме закладывают редко и только на отдельных участках.

• Кабель с негорючей изоляцией, например ВВГнг-LS или ВВГнг-FRLS
• Негорючая оболочка по трассе: стальная труба, металлорукав или сертифицированный кабель-канал
• Подложка из негорючего материала под кабель-каналом, если этого требует производитель
• Металлические подрозетники и распаечные коробки в местах соединений

Металлорукав, металлические трубы и ретро-провод

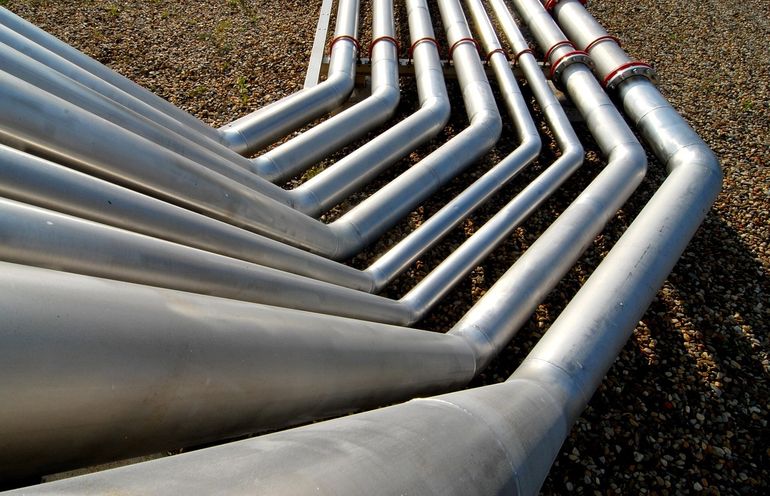

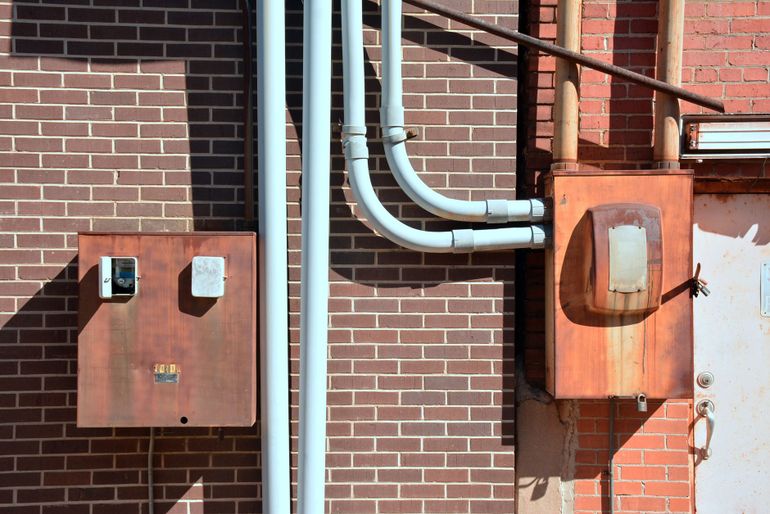

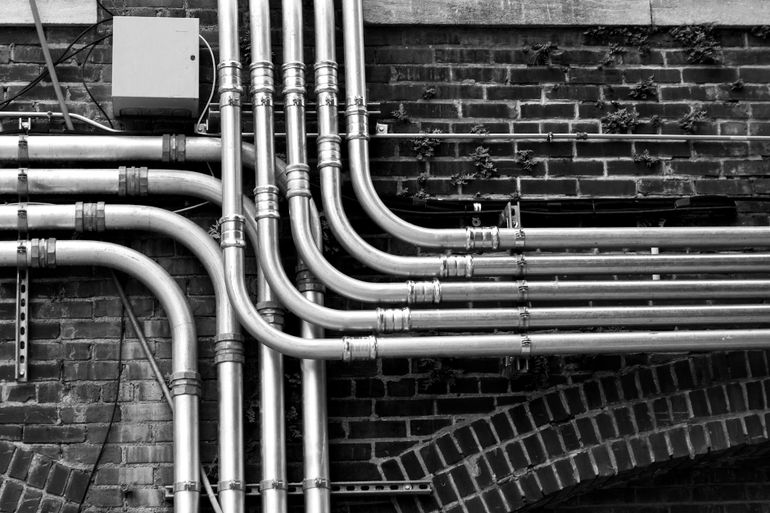

Стальная труба — самый строгий вариант: подходит для ответственных линий, ввода в дом, участков рядом с печью или котлом, где важна механическая защита и устойчивость к нагреву. Металлорукав с кабелем нг-LS закрывает основную разводку по чердакам, перекрытиям и скрытым нишам каркасных стен, где сплошная труба избыточна, но обычный пластиковый рукав уже неуместен.

Открытый кабель-канал имеет смысл там, где трассы видно и важно сохранить ремонтопригодность, но к материалу нужно относиться внимательно: подходят только короба с подтверждённой негорючестью, например серии с маркировкой о самозатухании от Legrand или DKC. Ретро-провод на керамических изоляторах закрывает эстетическую задачу для жилых комнат с открытыми брёвнами и одновременно соответствует требованиям к открытой проводке, если использован сертифицированный витой провод с негорючей оболочкой.

• Стальная труба — вводы, линии у печи и котла, ответственные магистрали
• Металлорукав с кабелем нг-LS — разводка по чердаку, перекрытиям, каркасным стенам
• Негорючий кабель-канал — открытые трассы в подсобных и технических зонах
• Ретро-провод на изоляторах — жилые комнаты с открытым деревом, где важна эстетика

Каркасный дом: компромисс между скрытой и открытой проводкой

Каркасный дом по поведению ближе к деревянному, чем к кирпичному: внутри стены пустоты с утеплителем, снаружи обшивка из ГКЛ, ОСП или фанеры. Кабель в такой конструкции проходит рядом с горючими материалами, поэтому требования к нему ближе к нормам для деревянных строений, а не к привычной штробе в бетоне.

Выбор стоит делать на этапе каркаса, а не после чистовой отделки: переделка скрытой проводки в каркасной стене означает вскрытие обшивки и нарушение пароизоляции. Если решение откладывается, разумнее заранее заложить пустые металлические трубы для будущих линий, чем потом резать готовые стены.

Проводка внутри каркаса: что разрешено и что нет

Прокладка кабеля прямо в утеплителе и пустотах каркаса без защитной оболочки по ПУЭ для деревянных и каркасных конструкций не считается безопасной: при коротком замыкании искра попадает в горючую среду. Скрытая проводка внутри стены допускается, если кабель идёт в металлической трубе или металлическом рукаве с локализационной способностью, например в стальной тонкостенной трубе или металлорукаве РЗ-Ц-Х, а переходы через стойки выполнены через втулки.

Пластиковая гофра внутри каркасной стены проблему не решает: она защищает от механики, но не удерживает дугу при пробое. Если хочется именно скрытого монтажа, проще закладывать металлические трубы на этапе сборки каркаса, до зашивки ГКЛ или ОСП, и сразу продумать, где будут распаечные коробки с доступом.

• Скрытая прокладка только в металлической трубе или металлорукаве
• Пластиковая гофра внутри стены — недостаточная защита
• Распаечные коробки оставлять доступными, а не зашивать наглухо
• Переходы через стойки — через металлические втулки

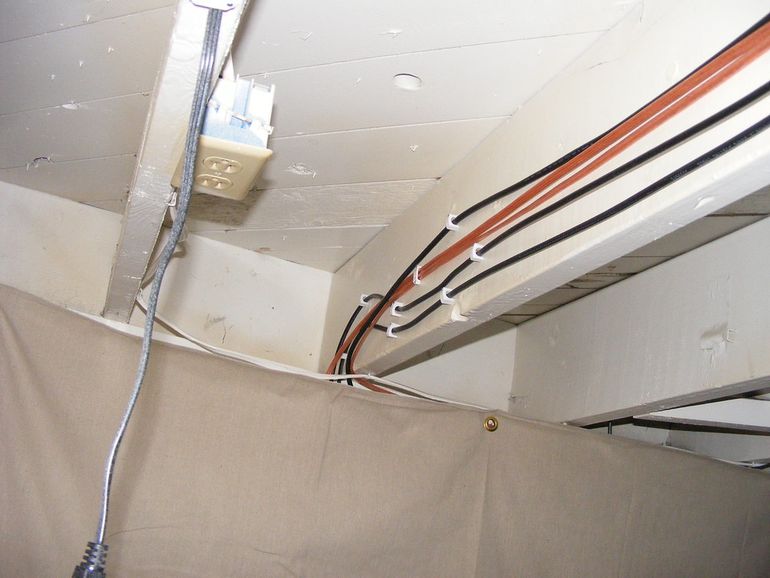

Открытая проводка в кабель-канале по обшивке

Самый предсказуемый вариант для каркасника — открытая прокладка по готовой обшивке в пластиковом кабель-канале, например Legrand DLP или IEK Праймер, кабелем с негорючей оболочкой типа ВВГнг-LS или NYM. Такой монтаж легко ревизуется, не требует вскрытия стен и не конфликтует с пароизоляцией, что для каркасного дома важнее эстетики.

В жилых комнатах канал ведут понизу вдоль плинтуса или сверху под потолком, чтобы линии не бросались в глаза. В технических помещениях и на чердаке открытая проводка по поверхности вообще оптимальна: там важен доступ к кабелю, а не вид стен, и через три сезона эксплуатации именно эти линии чаще всего приходится дополнять новыми.

Памятка по выбору проводки для своего дома

Выбор типа проводки удобно свести к короткой логике: сначала материал стен, потом назначение помещения, потом бюджет и эстетика. Если первые два шага дают однозначный ответ, спорить с ними ради красивой картинки не стоит — переделка обойдётся дороже, чем компромисс на старте.

Через несколько сезонов любые слабые места проявятся: отсыреет штукатурка над скрытой линией без гофры, потемнеет дерево вокруг скоб с обычным ВВГ, начнут трещать дешёвые кабель-каналы на солнечной стене веранды. Поэтому памятка ниже устроена просто: сначала исключаем то, что прямо запрещено или рискованно, а уже из оставшегося выбираем по удобству.

• Каменный дом: скрытая проводка в штробах, кабель ВВГнг-LS, во влажных зонах — в гофре
• Деревянный дом: открытая проводка в металлической трубе, металлорукаве или ретро на изоляторах
• Каркасный дом: кабель в металлической гофре или трубе внутри стен, негорючая оболочка обязательна
• Влажные помещения: только кабель с пониженным дымовыделением и защищённая оболочка
• Хозблоки и веранды: открытый монтаж в кабель-канале или гофре, стойких к ультрафиолету

Типичные ошибки при выборе типа проводки

Чаще всего владельцы выбирают тип проводки по картинке из интернета, а не по материалу своих стен. В деревянном доме закладывают кабель прямо в утеплитель без металлической гильзы, в каркаснике прячут ВВГ в стойки без гофры, а в каменном санузле экономят на влагостойком кабель-канале. Каждое такое решение выглядит аккуратно ровно до первой проблемы со штукатуркой, мышами или конденсатом.

Вторая частая ошибка — смешивать логику в пределах одного дома без причины: в комнатах скрытая проводка, на веранде вдруг ретро ради стиля, в котельной открытый пластиковый короб рядом с горячей трубой. Тип проводки имеет смысл менять только там, где меняется материал стены или режим помещения, например при переходе из кирпичной части в деревянную пристройку.

• Скрытая проводка в деревянных стенах без металлической трубы
• Кабель без негорючей оболочки в каркасных перегородках
• Дешёвый пластиковый кабель-канал в котельной и у плиты
• Ретро-проводка во влажном санузле ради эстетики
• Соединения проводов без распаечных коробок под отделкой

Что уточнить до начала электромонтажа

До закупки кабеля и фурнитуры стоит зафиксировать на бумаге несколько вещей: из чего реально сложены стены и перегородки (не по проекту, а по факту), где проходят влажные зоны, где будет мощная техника вроде плиты, бойлера и насоса, и какие помещения относятся к категории повышенной пожарной опасности. От этих ответов зависит и марка кабеля, и способ прокладки, и количество групп на щите.

Отдельно полезно заранее обсудить с электриком, какие участки точно делаются скрыто, а какие останутся открытыми ради ревизии — например, ввод в дом, линия к насосной станции, кабель к уличному освещению. Чем раньше эти границы видны на плане, тем меньше шансов, что через три сезона придётся вскрывать отделку ради одной коробки.

• Материал несущих стен и внутренних перегородок
• Расположение влажных зон и источников тепла
• Список мощных потребителей и их предполагаемые места
• Точки ввода кабеля снаружи и трассы к хозпостройкам
• Участки, где проводка должна остаться доступной для ревизии
