Подключение генератора к домашней сети: переключатель, АВР и почему нельзя бросать кабель в розетку

Почему нельзя просто воткнуть кабель генератора в розетку

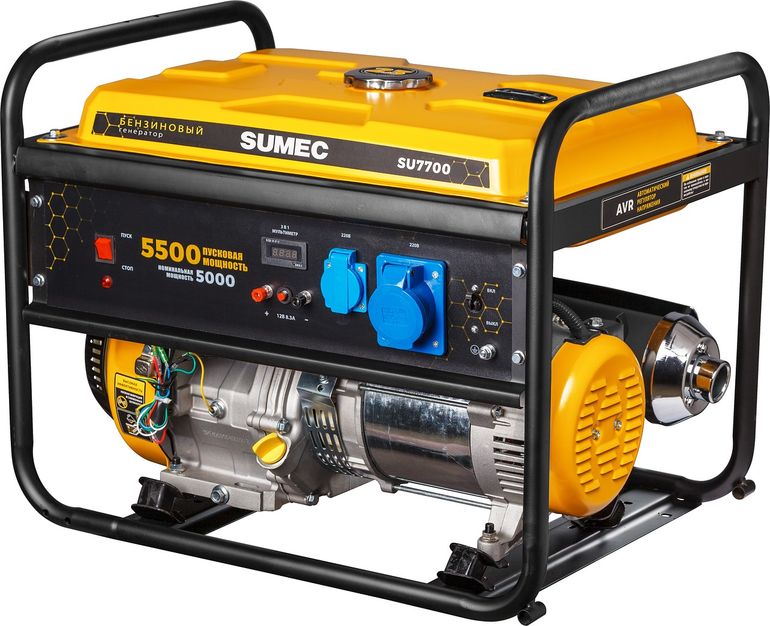

Бытовой генератор, заведённый в дом через обычную розетку «папа-папа», превращает домашнюю проводку в неуправляемый источник напряжения. Ток идёт не туда, куда вы думаете: он уходит обратно в щиток, проходит через вводной автомат и поднимается по линии на улицу. Это и есть обратная подача — главная причина, по которой такая схема запрещена и опасна.

Здесь нет полутонов: либо в доме стоит схема, которая физически разрывает связь с городской сетью при работе генератора, либо вы создаёте угрозу для себя, для соседей и для бригады, которая в этот момент чинит провода на столбе. Решение должно иметь владельца — и владелец обязан понимать, что именно он подключает.

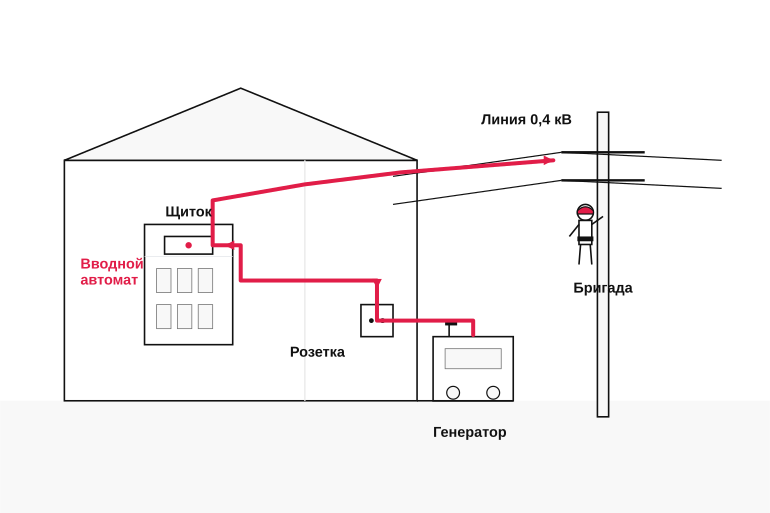

Что такое обратная подача и куда уходит ток

Обратная подача — это ситуация, когда напряжение от генератора идёт по проводке в обратную сторону: не от ввода к розеткам, а от розетки к вводу. Если вводной автомат включён, а сеть обесточена из-за аварии, генератор начинает питать не только ваш дом, но и кусок уличной линии до ближайшего трансформатора.

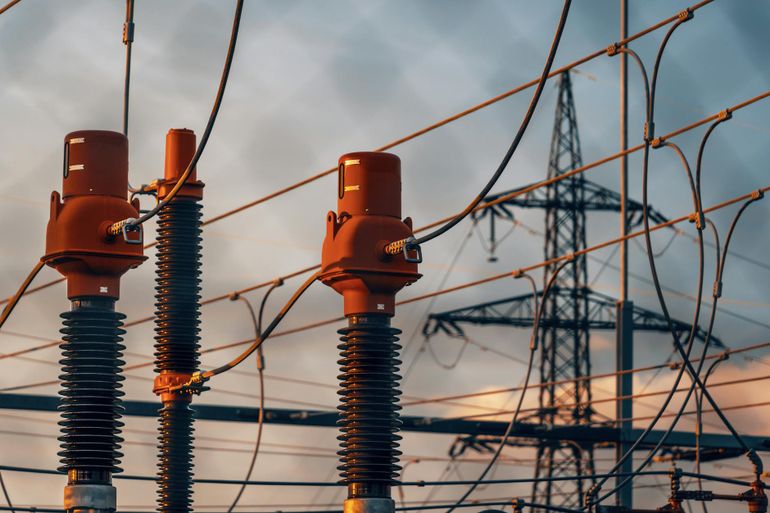

Дальше работает обычная физика: трансформатор на подстанции работает в обе стороны, и при подаче 220 В со стороны низковольтной обмотки на высоковольтной появляются те же несколько киловольт, что и в нормальном режиме. То есть провод, который бригада считает обесточенным, на самом деле под высоким напряжением, поданным из вашего щитка.

Чем рискует владелец и чем — бригада на линии

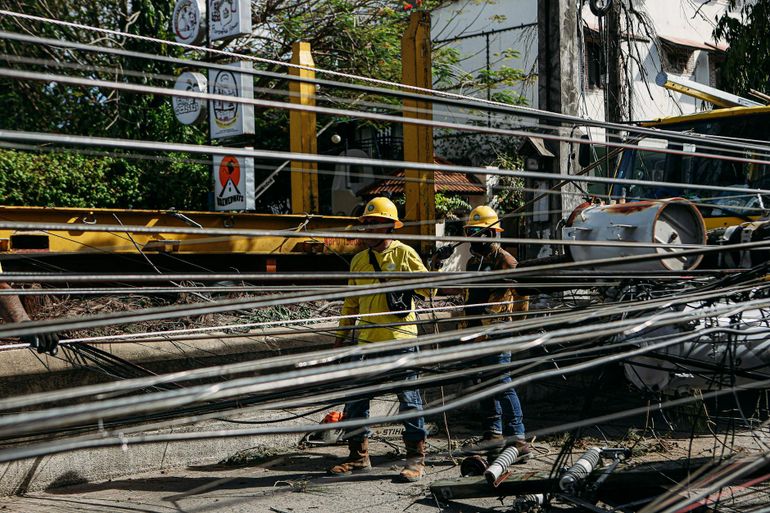

Для линейных электриков это вопрос жизни: они отключили подстанцию, проверили линию и работают на проводах, считая их мёртвыми. Скрытый генератор в одном из домов превращает плановый ремонт в смертельную ловушку, и ответственность за это ложится на владельца дома, от которого пришло напряжение.

Владелец при такой схеме рискует не меньше по своей стороне. Когда сеть восстановят, городские 220 В встретятся с напряжением генератора — без синхронизации это означает мгновенный бросок тока, выгоревшую обмотку генератора, повреждённую бытовую технику и реальный риск возгорания проводки.

• Удар током для бригады, работающей на отключённой линии
• Выгорание генератора при возврате сетевого напряжения без синхронизации
• Повреждение бытовой техники из-за скачка и противофазы
• Перегрев и возгорание проводки в местах слабых контактов
• Юридическая ответственность владельца дома за последствия

Ручной реверсивный рубильник: базовая безопасная схема

Ручной реверсивный рубильник — это минимальная схема, которую квалифицированный электрик имеет право поставить в любом частном доме с бытовым генератором. Логика проста: один аппарат с тремя положениями физически не даёт сети и генератору встретиться на одних и тех же проводах. Дороже и умнее схемы существуют, но именно эта закрывает главный риск — обратную подачу напряжения в линию.

Если выбирать между удобством и безопасностью, рубильник честно говорит: переключаешь руками, зато точно знаешь, что замкнуть два источника невозможно. Для дома, где генератор запускают вручную несколько раз в год, этого достаточно. Решение должно иметь владельца, и здесь владелец действия — человек, который физически поворачивает ручку.

Как устроен рубильник и что он физически разрывает

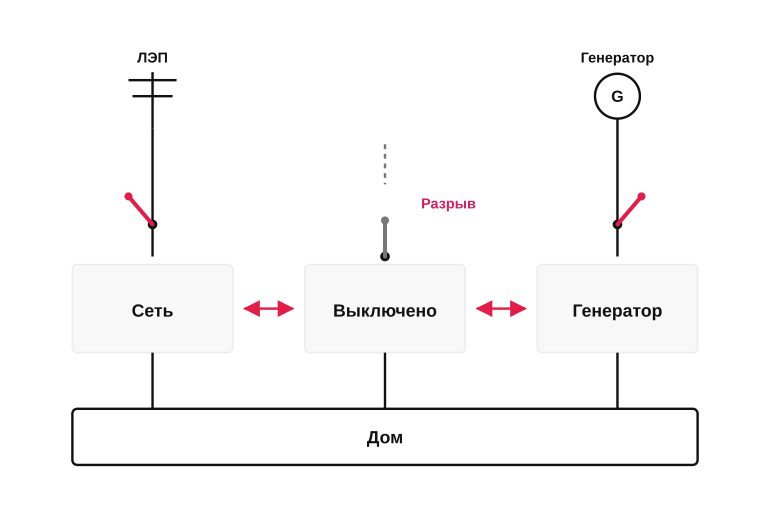

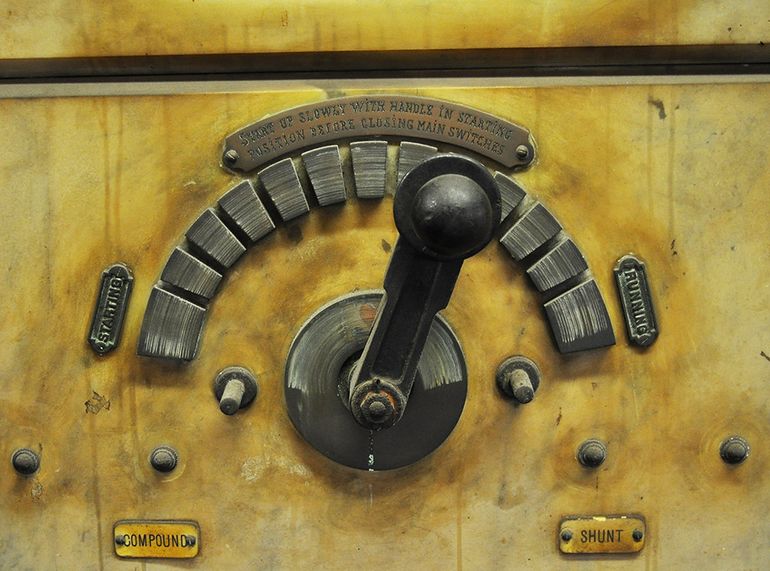

Реверсивный рубильник — это перекидной выключатель на три положения: «Сеть», «Выключено», «Генератор». В одно и то же время к дому подключён только один источник, а среднее положение разрывает оба. Никакая электроника, никакой алгоритм — только механика контактов, и в этом её сила: ошибиться логически здесь почти невозможно.

Разрывает рубильник не только фазу, но и нейтраль (рабочий ноль) — это принципиально. Если оставить общий ноль на сеть и генератор, при коротком замыкании или перекосе фаз начинаются эффекты, которых владелец дома не должен ловить опытным путём. Поэтому в щитке ставят двухполюсный аппарат на 220 В или четырёхполюсный на 380 В, например ABB OT, Hager HIC или КЭАЗ ВРТ.

• Положение «Сеть» — дом питается от внешней линии, генератор полностью отключён
• Положение «Выключено» — оба источника разорваны, дом обесточен
• Положение «Генератор» — внешняя линия отрезана, питание идёт от генератора
• Разрываются одновременно фаза и нейтраль каждого источника

Где его ставят в щитке и кому он подходит

Рубильник ставят на вводе, сразу после счётчика и вводного автомата, до распределения по группам. Логика жёсткая: всё, что ниже по щитку, должно питаться через этот аппарат и только через него. Часто рядом выделяют отдельную группу критичных потребителей — котёл, насос скважины, холодильник, пара розеток и свет, — чтобы не гонять генератор на полный дом.

Эта схема подходит тем, кто готов выйти к щитку, дёрнуть ручку и запустить генератор сам. Дача, дом постоянного проживания с редкими отключениями, ситуация, когда хозяин на месте — рубильника достаточно. Если же отключения частые, дом стоит без людей или в нём живут пожилые родители, ручная схема становится слабой позицией: качать котёл и насос вручную ночью никто не будет, и тогда разговор уже про АВР.

• Подходит: дом постоянного проживания, хозяин на месте, отключения редкие
• Подходит: дача с ручным запуском генератора несколько раз в сезон
• Не подходит: дом, где никто не живёт зимой, а котёл должен держать тепло
• Не подходит: пожилые жильцы, которым тяжело идти к щитку и заводить генератор

АВР: автоматический ввод резерва и когда он оправдан

АВР — это автоматический ввод резерва: щитовой узел, который сам отслеживает напряжение в основной сети и при её пропадании переключает дом на резервный источник. Для владельца это означает одно: не нужно бежать в мороз к генератору и руками щёлкать рубильник, всё происходит без участия человека.

Но автоматика — это не магия и не подарок. АВР дороже ручной схемы, требует генератора с электростартером и автозапуском, и сам по себе является дополнительной точкой отказа в щитке. Решение ставить или не ставить должно опираться на конкретный сценарий: как часто отключают свет, кто живёт в доме, есть ли критичные нагрузки, которые не переживут даже минуту простоя.

Принцип работы АВР и роль контакторов

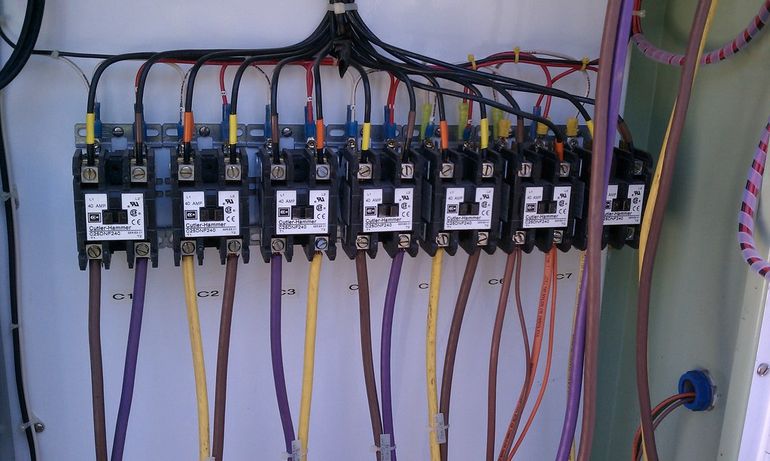

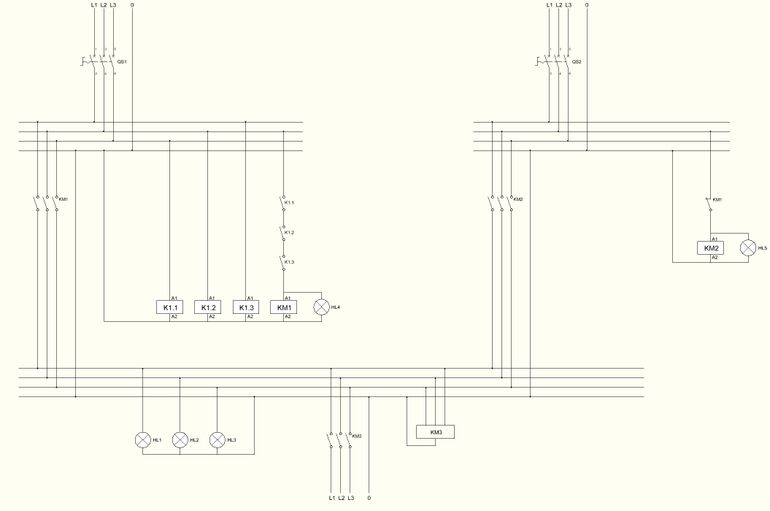

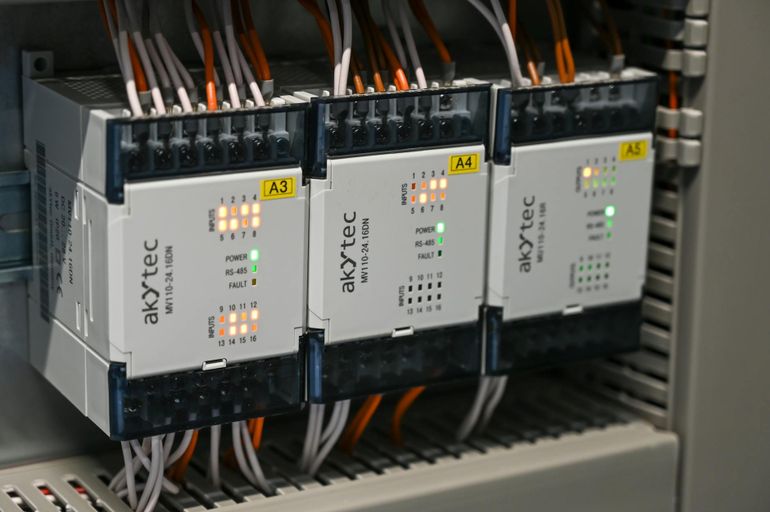

Внутри АВР стоят два силовых контактора — мощных электромагнитных переключателя, которые механически и электрически блокируют друг друга. Один заведён на ввод от сети, второй — на выход генератора, и одновременно замкнуть оба они физически не могут. Это та же логика безопасности, что и у реверсивного рубильника, только команду на переключение даёт не рука, а контроллер.

Контроллер постоянно следит за параметрами ввода: пропало напряжение или ушло за допустимые границы — он размыкает сетевой контактор, подаёт команду на автозапуск генератора, ждёт стабилизации оборотов и только тогда замыкает контактор резерва. Когда сеть возвращается, всё происходит в обратном порядке: дом переводится на ввод, генератор работает на холостом ходу для охлаждения и глохнет.

• Датчик напряжения на основном вводе
• Контактор ввода от сети
• Контактор ввода от генератора с механической блокировкой
• Контроллер с задержкой переключения
• Управляющий кабель к блоку автозапуска генератора

Кому стоит вкладываться в автоматику, а кому хватит ручной схемы

АВР оправдан там, где простой даже в полчаса бьёт по делу: отопительный котёл с уязвимой автоматикой, скважинный насос в доме постоянного проживания, серверная стойка, инкубатор, аквариум, медицинское оборудование. Если хозяева часто в отъезде, а отключения в районе регулярные, ручная схема перестаёт работать — переключать рубильник попросту некому, и замёрзшая система отопления обойдётся дороже всей автоматики.

Для дачи выходного дня, дома с печным отоплением и сценария «свет вырубили на пару часов раз в сезон» автоматика — лишние деньги и лишний узел в щитке. Ручной реверсивный рубильник за разумные деньги закроет задачу полностью, а сэкономленный бюджет лучше пустить на нормальный кабель, заземление и защищённую площадку под генератор.

• АВР оправдан: постоянное проживание, котёл и насос, частые отключения, длительные отъезды
• Ручной рубильник достаточен: дача, редкие отключения, владелец на месте, нет критичных нагрузок

Отдельная вводная розетка для генератора

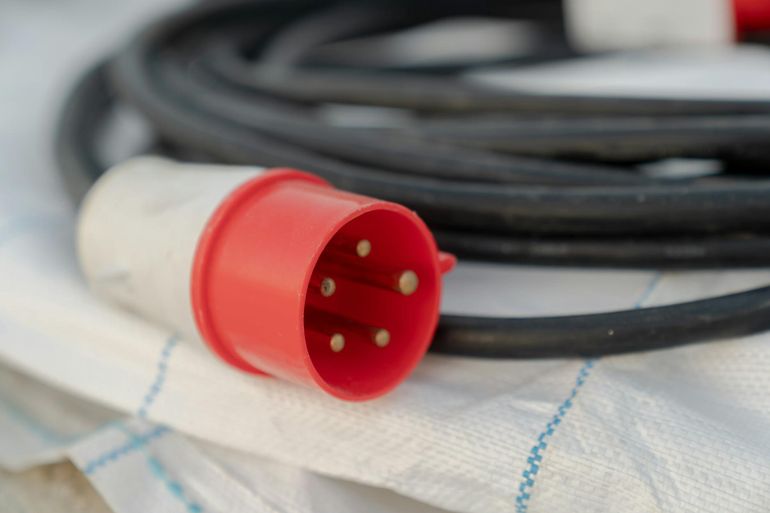

Третий рабочий вариант ввода — стационарная вводная розетка генератора, или инлет. Это герметичный силовой разъём, выведенный на фасад дома и заранее подключённый кабелем к щитку через реверсивный рубильник или АВР. Когда свет пропадает, владелец выкатывает генератор, втыкает в инлет готовый шнур с ответной вилкой и переключает рубильник в положение «генератор». Никаких кабелей через форточку, никаких удлинителей по дому.

Смысл схемы простой: точка ввода резервного питания зафиксирована физически и закрыта от самодеятельности. Кабель от инлета до щитка проложен по правилам, защищён автоматом и больше не зависит от того, какое окно сегодня удобнее открыть. Это и есть нормальное инженерное решение для дома, где генератор — постоянная часть инфраструктуры, а не разовая аварийная мера.

Чем инлет отличается от обычной уличной розетки

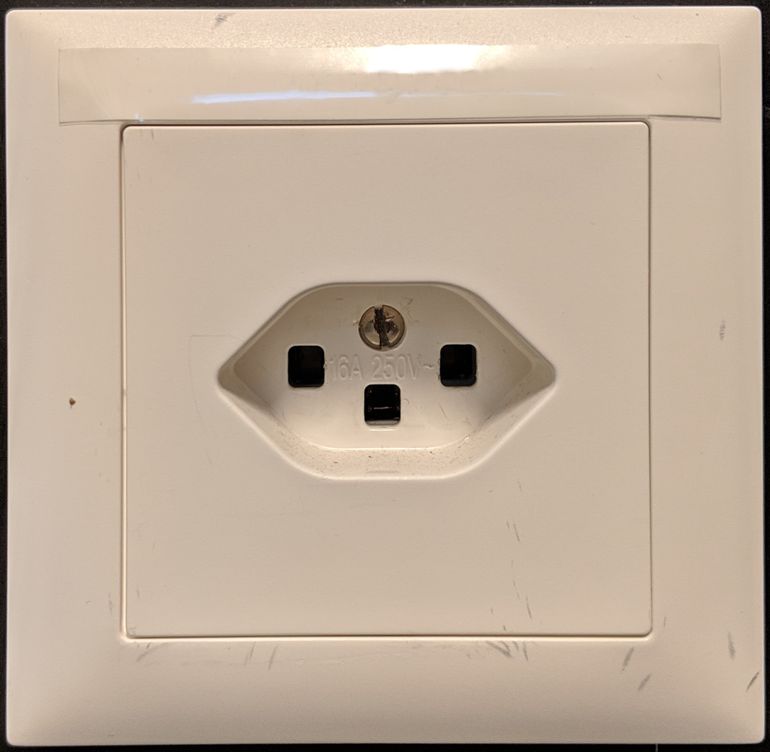

Обычная уличная розетка — это потребитель: ток в ней идёт от щитка к нагрузке. Инлет работает наоборот: он принимает напряжение снаружи и подаёт его в дом. Конструктивно это вилка-папа в герметичном корпусе с откидной крышкой, рассчитанная на уличные условия и постоянное подключение силового кабеля изнутри. Корпус закрытый, контакты утоплены, влага и пыль внутрь не попадают, например модели с классом защиты IP54–IP67.

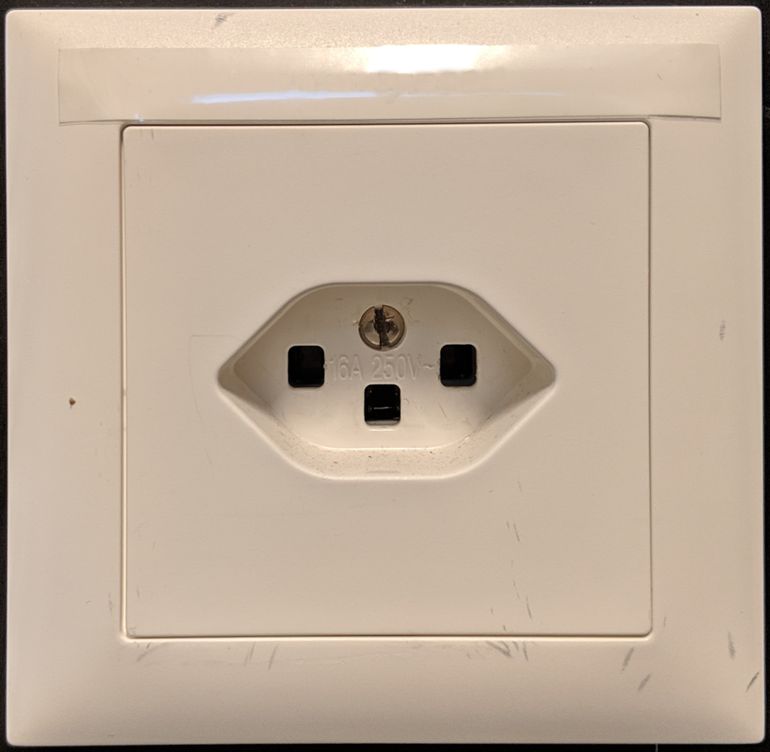

Подключать генератор в обычную уличную розетку нельзя категорически. Такая розетка сидит на групповой линии с автоматом 16 А и тонким кабелем, она не рассчитана ни на пусковые токи генератора, ни на роль точки ввода. И главное — она не разрывает связь с внешней сетью, то есть напрямую ведёт к сценарию обратной подачи. Инлет же физически заведён на отдельный ввод через рубильник, и это принципиально другая схема.

• Направление тока: инлет подаёт питание в дом, розетка — из дома
• Конструкция: вилочные штыри в герметичном корпусе с крышкой
• Класс защиты: уличное исполнение, например IP54 или IP65
• Подключение в щитке: через реверсивный рубильник, а не на групповую линию
• Сечение кабеля: рассчитано под полную мощность генератора

Как он работает в связке с рубильником или АВР

Инлет сам по себе ничего не переключает — это только разъём. Безопасность обеспечивает то, что стоит за ним в щитке. В ручной схеме кабель от инлета приходит на «генераторный» вход реверсивного рубильника, второй вход — городская сеть, общий выход — на дом. Положений три: «Сеть», «Выключено», «Генератор». Пока рубильник не переведён вручную, питание от генератора в дом не пойдёт, а в сеть — тем более. Это и есть страховка от обратной подачи на железе, а не на честном слове.

В схеме с АВР логика та же, но переключение делает автоматика: при пропадании сети контактор отключает ввод и при необходимости заводит генератор, а после восстановления — возвращает дом на городскую линию. Инлет в этой связке — просто подготовленная точка подключения, к которой АВР обращается по команде. Силовую часть, сечение кабеля от инлета до щитка и настройку автоматики делает квалифицированный электрик: здесь слабая позиция дорого стоит, и решение должно иметь конкретного исполнителя с ответственностью за результат.

Где ставить генератор и каким должен быть кабель

Схема ввода — это половина задачи. Вторая половина — где стоит сам генератор и чем он соединён с домом. Если поставить агрегат в гараже с закрытой дверью или протянуть к щитку первый попавшийся удлинитель, безопасная коммутация уже не спасёт: проблема придёт с другой стороны — через выхлоп, перегрев кабеля или воду в разъёме.

Выхлоп, навес и расстояние до окон

Бензиновый и дизельный генератор работают как маленький автомобиль: дают выхлоп с угарным газом, шумят и греются. Поэтому место для них — снаружи дома, под навесом или в отдельной нежилой пристройке с приточной и вытяжной вентиляцией. В закрытом гараже, на застеклённой веранде или в подвале запускать агрегат нельзя: CO накапливается быстро и без запаха, и каждый отопительный сезон даёт сводки с отравлениями именно по такой схеме.

Практический ориентир для частного дома: ставить генератор так, чтобы выхлопная труба смотрела в сторону от окон, дверей и приточных решёток вентиляции, а сам корпус был защищён от дождя и снега. Минимум — навес с боковыми экранами и твёрдое негорючее основание, например тротуарная плитка или бетонная площадка. Дистанцию до стены и проёмов согласуйте с электриком и паспортом конкретной модели: у разных агрегатов свои требования по зазорам и охлаждению.

• Только снаружи дома или в отдельной вентилируемой пристройке
• Выхлоп направлен в сторону от окон, дверей и вентрешёток
• Навес и боковые экраны от дождя, снега и косого ветра
• Негорючее основание: бетон, тротуарная плитка, металлический поддон
• Свободный доступ для обслуживания, заправки и аварийного отключения

Сечение кабеля и защита от влаги

Кабель от генератора к вводной розетке или рубильнику — это силовая линия, а не временный удлинитель. Сечение подбирают под номинальный ток агрегата и длину трассы: для бытового генератора 5–7 кВт на 220 В обычно идёт медный гибкий кабель не тоньше 4 мм², например КГ или ПВС в защищённом исполнении, и тем толще, чем длиннее прокладка. Тонкий шнур от пылесоса здесь не работает: он греется, плавит изоляцию и съедает напряжение до того, как ток дойдёт до щитка.

Снаружи кабель должен быть защищён от воды, ультрафиолета и механики. Разъёмы — влагозащищённые, со степенью защиты не ниже IP44, лучше IP54 для уличного исполнения; ввод в дом — через гильзу с уплотнением, а не через щель в раме. Если трасса постоянная, её закладывают в гофру или кабель-канал, например в трубе ПНД под землёй с запасом по глубине. Конкретные марки кабеля, тип разъёма и схему заземления должен подобрать электрик под вашу модель генератора и тип сети — это та точка, где экономия на материалах и квалификации стоит дороже самого агрегата.

• Медный гибкий кабель с сечением под ток генератора и длину трассы
• Влагозащищённые силовые разъёмы IP44–IP54
• Гофра, кабель-канал или труба ПНД для постоянной прокладки
• Герметичный ввод в дом через гильзу с уплотнением
• Подбор сечения и заземления — задача квалифицированного электрика

Памятка владельцу перед вызовом электрика

Электрик приедет на готовое решение, а не на ваши сомнения. Чем больше вопросов закрыто заранее — схема ввода, место генератора, список критичных потребителей, — тем короче монтаж и тем меньше шансов, что на объекте начнётся импровизация за ваш счёт. Слабая позиция владельца здесь означает чужие решения в вашем щитке.

Дальше — короткая памятка, что должно быть зафиксировано до приезда специалиста и какие вопросы задать ему на старте, чтобы понимать, за что именно вы платите.

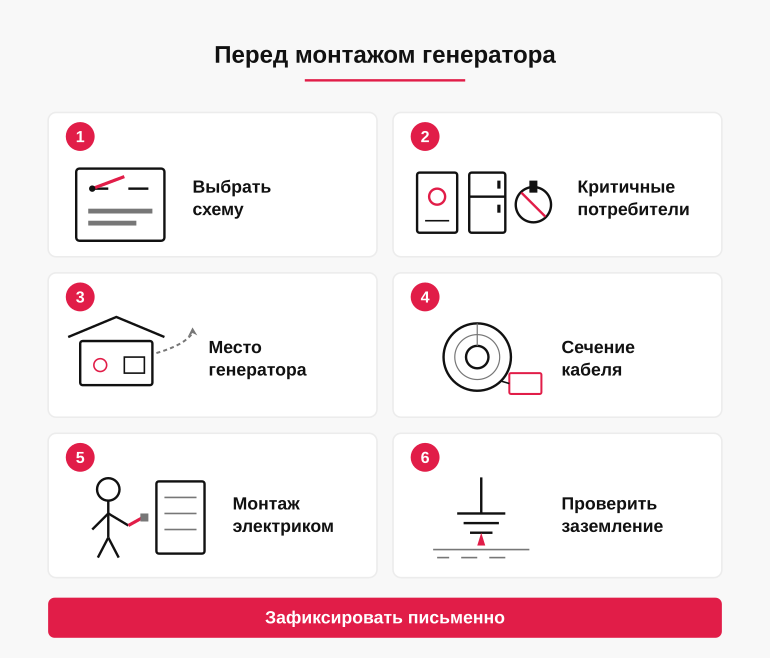

Что решить заранее

До звонка электрику владелец должен сам ответить на простые, но принципиальные вопросы. Это не техническая работа, а управленческая: вы определяете рамку, внутри которой специалист подбирает решение. Если этих ответов нет, монтажник возьмёт их на себя — и потом окажется, что щиток собран не под ваш сценарий жизни в доме.

• Какая схема ввода нужна: ручной реверсивный рубильник, АВР или вводная розетка-инлет
• Список критичных потребителей: например, газовый котёл, скважинный насос, холодильник, освещение кухни
• Место для генератора: навес или нежилая пристройка, направление выхлопа в сторону от окон и вентиляции
• Длина трассы кабеля от генератора до щитка и способ её прокладки
• Кто отвечает за заземление автономного источника и как оно будет выполнено

Какие вопросы задать электрику

Разговор с электриком — это не экзамен ему, а проверка того, что вы говорите об одной и той же схеме. Хороший специалист спокойно отвечает по существу и сам уточняет детали; если в ответ идут общие фразы и обещания «всё сделаем как надо», решение пока не имеет владельца — и им придётся стать вам.

Зафиксируйте ответы письменно: в переписке, в смете или хотя бы в перечне работ. Это снимает половину будущих споров о том, что входило в монтаж, а что подрядчик считает дополнительной услугой.

• Какую именно схему коммутации вы ставите и почему — рубильник, АВР или инлет
• Как физически исключена обратная подача напряжения в сеть
• Какое сечение и тип кабеля используется на трассе генератор — щиток
• Как организовано заземление автономного источника
• Какие автоматы и УЗО защищают линию резерва
• Что именно входит в стоимость: материалы, монтаж, ввод в эксплуатацию, проверка под нагрузкой
