Проводка в деревянном доме: правила, гофра и металлорукав

Почему деревянный дом — отдельный случай

Деревянный дом ведёт себя иначе, чем кирпич или газобетон: основание горючее, стены дышат и двигаются, а любая искра в скрытой полости имеет шанс уйти в долгое тление, которое заметят не сразу. Из-за этого нормы для проводки в брусе, бревне и каркаснике строже, чем в типовой городской квартире, и большая часть требований ПУЭ 7.1 направлена не на удобство монтажа, а на то, чтобы возможный нагрев или короткое замыкание не дошло до древесины.

Дополнительный риск даёт время: свежий сруб даёт усадку 3–6% в первый год, кабель в жёстком креплении натягивается, а проходы через стены смещаются относительно гильз. Поэтому проводку здесь проектируют с запасом по длине, с защитой от механики и с понятным правилом: всё, что касается дерева напрямую, должно быть либо негорючим, либо изолировано негорючим материалом.

Что говорят ПУЭ простым языком

ПУЭ 7.1 для деревянных домов сводится к одной мысли: между токоведущей жилой и древесиной всегда должен быть слой, который не поддерживает горение. Открытую проводку разрешают вести кабелем с негорючей оболочкой (например, ВВГнг-LS, NYM) по стене на скобах или в негорючей гофре, а скрытую — только в металлической трубе, металлорукаве типа РЗ-Ц или в стальном коробе с возможностью замены кабеля.

Обычная серая ПВХ-гофра в дереве под штукатуркой или обшивкой не считается достаточной защитой: она плавится и не локализует искру. Поэтому правило читается так: пластик допустим там, где кабель виден и доступен для осмотра, металл обязателен везде, где провод спрятан в конструкции, проходит сквозь стену или идёт в полости каркасника.

• Открытая прокладка: кабель с маркировкой нг-LS на скобах или в негорючей гофре
• Скрытая прокладка: металлическая труба ВГП, металлорукав РЗ-Ц или стальной короб
• Проходы через стены и перекрытия: только в металлической гильзе с негорючей набивкой

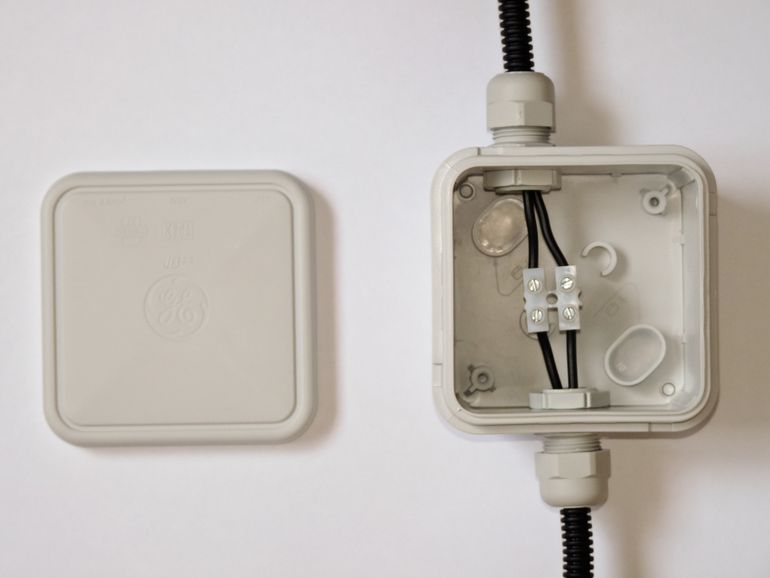

• Соединения жил: только в распаечных коробках с доступом, без скруток в полости

Усадка, тление и скрытые риски

Главная ловушка деревянного дома — это не яркое пламя, а долгое тление в закрытой полости. Слабый контакт в распаечной коробке, перетянутая скоба, передавленная усадкой гофра под обшивкой греются месяцами, обугливают древесину рядом и доходят до открытого огня уже ночью. Внешне стена выглядит нормально, запах появляется поздно, и о проблеме обычно узнают только тогда, когда её находит тепловизор или уже приехавший пожарный расчёт.

Усадка добавляет механики: жёстко закреплённый кабель в стояке между этажами натягивается, изоляция перетирается о край отверстия, гильза смещается относительно стены. Поэтому в брусе и бревне делают компенсационные петли на вертикальных участках, проходы выполняют с запасом по диаметру, а распаечные коробки выносят на поверхность — чтобы через три сезона их можно было открыть и проверить, а не вскрывать обшивку.

• Скрутки и пайки внутри стены без распаечной коробки
• ПВХ-гофра под обшивкой каркасника вместо металлорукава
• Жёсткое крепление кабеля в свежем срубе без компенсационной петли
• Проход кабеля через брус без металлической гильзы
• Распаечные коробки, замурованные за вагонкой без доступа

Открытая или скрытая проводка: что выбрать для бруса, бревна и каркасника

Выбор между открытой и скрытой проводкой в деревянном доме — это не вопрос вкуса, а вопрос того, насколько честно владелец готов смотреть на горючую основу своих стен. ПУЭ глава 7.1 разрешает скрытую прокладку по дереву только в металлических трубах с локализационной способностью или в негорючих штробах — всё остальное на практике превращается в скрытый риск, который проявит себя не сразу.

Поэтому в брусе и бревне базовый сценарий — открытая прокладка: кабель идёт по поверхности стены в гофре, металлорукаве, кабель-канале или на изоляторах, и в любой момент доступен для осмотра. Скрытый монтаж там, где он формально возможен, требует стальной трубы с проваренными или резьбовыми соединениями, а это уже работа для электрика с опытом, а не для выходных с шуруповёртом.

Брус и оцилиндрованное бревно

В брусовом и бревенчатом доме стена сама по себе — это толстый горючий массив, и любая попытка спрятать кабель в штробу под обшивку без металлической трубы рано или поздно обернётся проблемой при нагреве или повреждении изоляции. Поэтому стандартное решение здесь — открытая прокладка: кабель ВВГнг-LS или NYM ведут по поверхности в металлорукаве, в негорючей гофре или в металлическом кабель-канале, с креплением скобами через равные интервалы.

Дополнительный фактор, о котором вспоминают уже после монтажа, — усадка сруба: в первые два-три года стены теряют по высоте сантиметры, и жёстко закреплённый между этажами кабель либо вырывает крепёж, либо натягивается так, что перетирается изоляция. Спасают компенсационные петли в местах перехода между венцами и плавающие крепления у потолка, а не надежда, что дом уже устоялся.

• Открытая прокладка в металлорукаве или негорючей гофре
• Кабель-канал из металла для участков на виду
• Изоляторы для ретро-стиля при соблюдении отступов
• Скрытая прокладка только в стальной трубе ВГП с локализационной способностью
• Компенсационные петли на участках, где возможна усадка сруба

Каркасный дом: нюансы со стойками и утеплителем

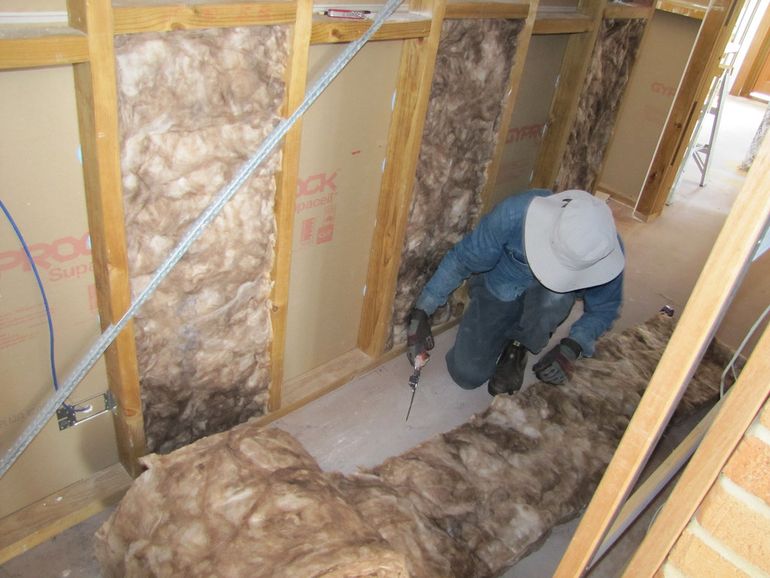

Каркасник вводит в заблуждение: стойки, утеплитель, гипсокартон или вагонка снаружи — кажется, что внутри стены полно места и кабель там сам собой будет в безопасности. На деле полость стены заполнена горючим утеплителем, например минватой с органическими связующими или эковатой, а обшивка из ОСП и вагонки только добавляет пожарной нагрузки, поэтому простая гофра ПВХ внутри стены требованиям ПУЭ по дереву не отвечает.

Корректный путь скрытого монтажа в каркаснике — стальная труба или металлорукав РЗ-Ц с переходом в металлические распаечные коробки, либо вынос проводки на поверхность поверх обшивки в кабель-канале. Решение спорное и нормативно тонкое, и если есть сомнения, эту часть честнее отдать электрику: переделка вскрытой стены через три сезона стоит дороже, чем аккуратный монтаж сразу.

• Скрытый монтаж — только в металлической трубе или металлорукаве
• Распаечные коробки металлические, с доступом для осмотра
• Гофра ПВХ внутри стены с горючим утеплителем не подходит
• Открытый кабель-канал поверх обшивки — самый предсказуемый вариант

Гофра, металлорукав и стальная труба: где что применять

Гофра, металлорукав и стальная труба решают разные задачи, хотя визуально кажутся взаимозаменяемыми. В деревянном доме выбор защиты определяет не эстетика, а вопрос: что произойдёт с кабелем при коротком замыкании и сможет ли оболочка удержать дугу и расплав внутри себя, не дав огню выйти на древесину. Обычная пластиковая гофра этого не умеет, и большинство ошибок самостоятельного монтажа связаны именно с её неуместным применением.

Логика подбора простая: чем ближе кабель к горючей поверхности и чем хуже к нему доступ для осмотра, тем серьёзнее должна быть оболочка. Открытая прокладка по бревну, скрытый ход внутри каркасной стены и проход через перекрытие — это три разных сценария с разными требованиями, и одной универсальной защиты для них не существует.

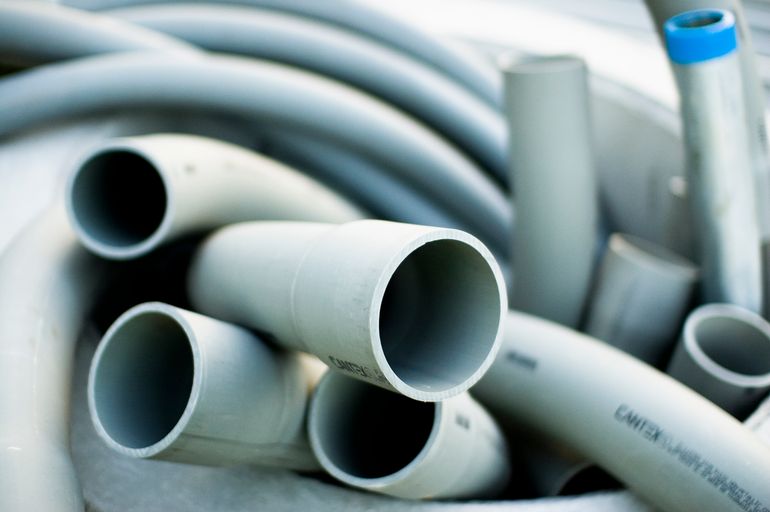

Гофра ПВХ: для чего она реально нужна

Гофра ПВХ — это гибкая пластиковая труба для механической защиты кабеля и удобной протяжки. Она не относится к негорючим материалам: при контакте с открытым пламенем она плавится, поддерживает горение и сама по себе не остановит распространение дуги от повреждённого кабеля на деревянную стену. В деревянном доме её корректное место — внутри негорючих конструкций, например в стяжке пола, в штробе по бетонной перегородке или внутри металлической трубы как дополнительная изоляция.

Прокладывать кабель в гофре прямо по бревну, брусу или поверх обрешётки каркасника — типичная ошибка, которую видно почти на каждом самостоятельном объекте. Через три сезона такое решение никак себя не проявит, но при аварии гофра не даст ничего, кроме иллюзии защиты. Если хочется аккуратной открытой прокладки по дереву, выбирают не гофру, а кабель-канал из негорючего пластика с соответствующей маркировкой или открытый монтаж по изоляторам.

• Скрытая прокладка в стяжке пола
• Скрытая прокладка в штробе по кирпичу или бетону
• Дополнительная оболочка внутри стальной трубы
• Защита кабеля на участках с риском механических повреждений в негорючих конструкциях

Металлорукав и труба ВГП: где без них нельзя

Металлорукав РЗ-Ц — это гибкая оболочка из стальной ленты с цинковым покрытием, она применяется там, где нужна гибкость и негорючесть одновременно: например, на коротких подводах к светильникам и распаечным коробкам по деревянной поверхности. Сам по себе металлорукав не герметичен и не держит давление дуги длительно, поэтому его применяют на ограниченных участках и обязательно с кабелем в негорючей изоляции, например ВВГнг-LS или NYM.

Стальная труба ВГП (водогазопроводная) — основной вариант для скрытой прокладки кабеля внутри деревянных стен и перекрытий, а также для проходов через бревно и брус. Толщина стенки подбирается по сечению кабеля: чем больше ток, тем толще металл, чтобы при коротком замыкании труба удержала расплав внутри. Концы трубы развальцовывают или ставят пластиковые втулки, чтобы не повредить изоляцию, а сами стыки делают на резьбе с подмоткой — это та работа, где имеет смысл звать электрика, если опыта с трубной разводкой нет.

• Металлорукав — короткие гибкие подводы к светильникам и коробкам по дереву
• Металлорукав — переходы с жёсткой трассы на подвижные элементы
• Труба ВГП — скрытая прокладка внутри деревянных стен и перекрытий
• Труба ВГП — проходы кабеля сквозь брус, бревно и деревянные перегородки

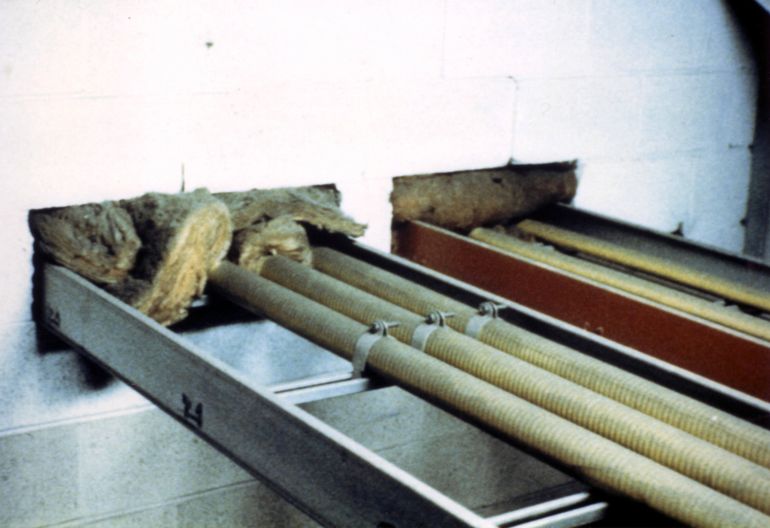

Проходы через стены и перекрытия: гильзы и втулки

Места, где кабель пересекает деревянную стену или перекрытие, дают большую часть пожарной статистики по частным домам. Логика тут простая: в самой комнате кабель видно и контролируешь, а в толще бруса или между балками он остаётся один на один с древесиной, утеплителем и возможной искрой при коротком замыкании. Поэтому в проходах правила жёстче, чем на прямых участках, и компромиссы вроде «пропущу гофру насквозь» здесь не работают.

Базовое требование ПУЭ для деревянных конструкций — переход кабеля через сгораемое основание выполняется в негорючей гильзе. Это отрезок стальной трубы (например, ВГП — водогазопроводная, или толстостенная электротехническая), который вставляется в просверленное отверстие и принимает на себя возможный нагрев. Пластиковая гофра ПВХ или одиночный металлорукав РЗ-Ц без трубы здесь недопустимы: они либо горят, либо не дают нужной механической защиты по торцам.

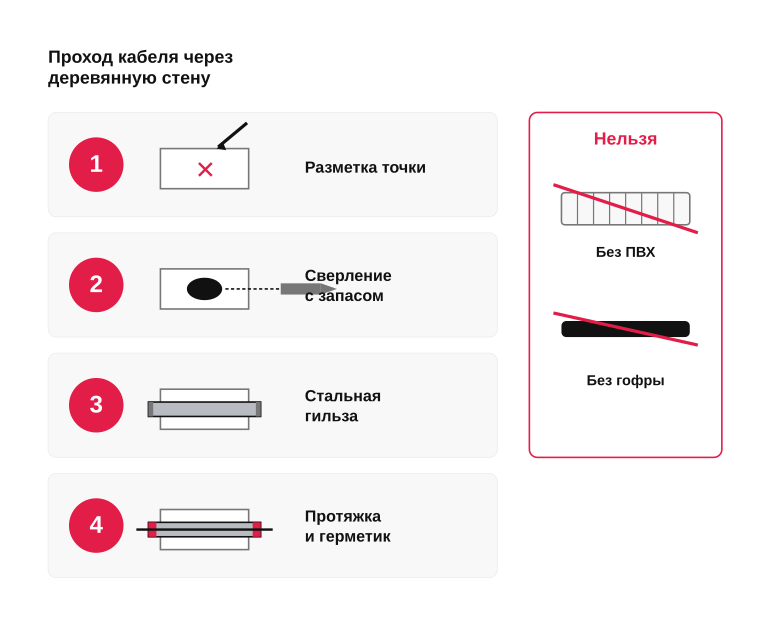

• Размечают точку прохода с запасом от балок и стоек
• Сверлят отверстие на 4–6 мм больше наружного диаметра гильзы
• Вставляют стальную гильзу так, чтобы она выступала с обеих сторон на 5–10 мм
• Кромки трубы зачищают и закрывают проходными втулками от перетирания изоляции
• Протягивают кабель и герметизируют зазор негорючим материалом, например базальтовой ватой или огнестойким герметиком

Проход через брусовую стену

В брусовой или бревенчатой стене отверстие сверлят перовым или длинным спиральным сверлом строго перпендикулярно, чтобы кабель не упирался в острую кромку. Внутрь ставят отрезок стальной трубы, по длине равный толщине стены плюс выпуск с двух сторон; торцы обязательно закрывают проходными втулками — пластиковыми или резиновыми кольцами, которые защищают изоляцию от перетирания при усадке сруба.

Усадка — отдельный риск, о котором забывают через сезон-другой после монтажа. Брус и бревно ходят по высоте на сантиметры, и жёстко зажатый кабель в гильзе со временем перетирается на кромке. Поэтому внутри трубы оставляют небольшой запас по длине, а саму гильзу не закрепляют намертво к одной из стен — она должна работать как обойма, а не как тиски.

Проход через перекрытие и каркасную перегородку

В перекрытии кабель пересекает сразу несколько слоёв: подшивку, балки, утеплитель, иногда пароизоляцию. Каждый такой проход также выполняется через стальную гильзу, а сам кабель в пределах перекрытия защищают металлорукавом или стальной трубой — пластиковая гофра между балками с минватой не считается достаточной защитой. Особое внимание — точкам, где кабель выходит к светильнику или распаечной коробке: торцы трубы обязательно зачищают и закрывают втулками.

В каркасной перегородке соблазн пустить кабель просто в гофре через стойку обычно заканчивается плохо: при коротком замыкании дуга прожигает пластик и поджигает утеплитель, например эковату или минвату с органическими добавками. Через стойки и горизонтальные ригели проходят только в металлической гильзе, а отверстия в несущих стойках согласуют с конструктивом, чтобы не ослабить каркас.

Типичные ошибки и граница «делаю сам / зову электрика»

Деревянный дом прощает мало ошибок: то, что в бетонной квартире обернётся подгоревшей розеткой, здесь вытягивает за собой обугленный участок стены и запах, который потом не выветривается. Большинство аварий начинается не в момент монтажа, а через два-три сезона, когда брус подсох, кабель просел в гофре, а контакт в скрутке окислился и начал греться.

Ниже собраны типичные ошибки самостоятельного монтажа и ориентир, на каком шаге стоит остановиться и передать работу электрику с допуском. Логика простая: всё, что касается ввода, щита и опрессовки силовых соединений, проще отдать специалисту, чем потом разбирать стену.

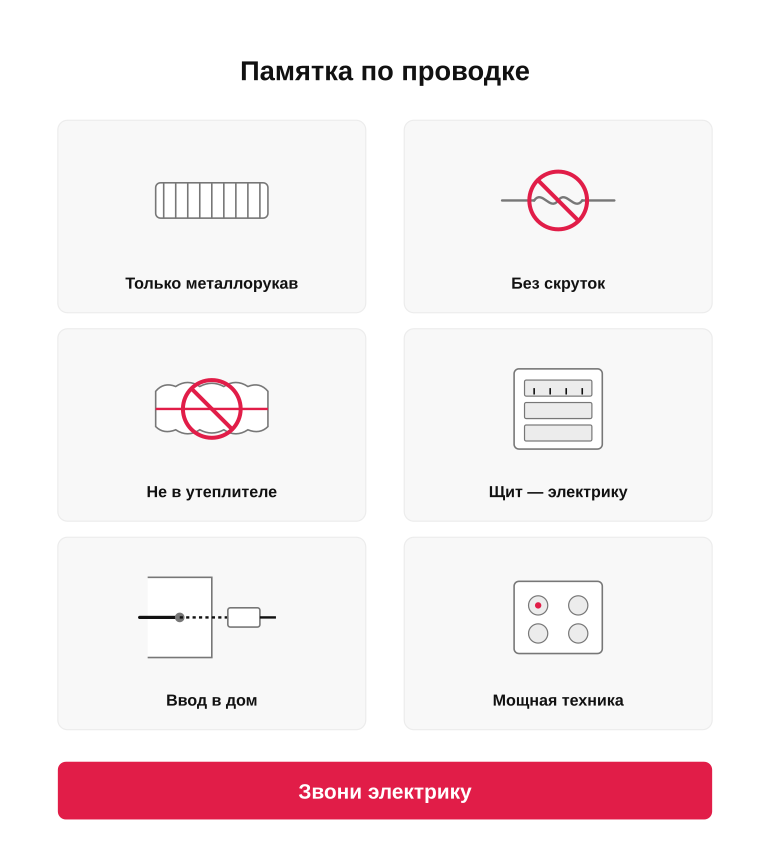

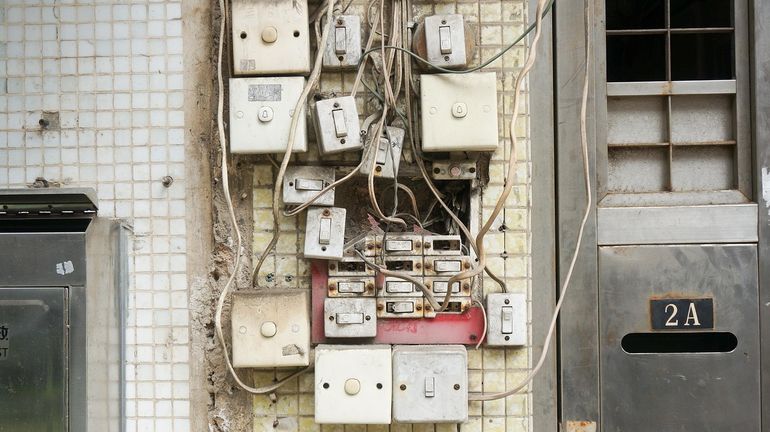

Чего делать нельзя ни при каких условиях

Самые опасные ошибки в деревянном доме повторяются из года в год и почти всегда связаны с попыткой сэкономить час работы или пару тысяч рублей на материалах. Через три сезона это становится заметно по плавящейся изоляции и тёмным потёкам вокруг подрозетников.

Любая из перечисленных ошибок снимает с кабеля защиту, ради которой деревянный дом и переводят на отдельные правила монтажа. Если хотя бы один пункт уже сделан — это не повод оставить как есть, это повод вскрыть участок и переделать до отделки.

• Прокладывать кабель внутри утеплителя каркасной стены без металлической трубы — даже ВВГнг-LS и NYM так монтировать запрещено.
• Соединять жилы скруткой и заматывать изолентой вместо клеммников или гильз, например Wago 221, ГМЛ или СИЗ с опрессовкой.
• Менять металлорукав РЗ-Ц или стальную трубу ВГП на обычную ПВХ-гофру в местах скрытой прокладки по дереву.
• Заводить кабель в распаечную коробку без негорючей проходной втулки и без запаса на повторное соединение.
• Крепить кабель степлером по бревну или брусу: пробитая изоляция даёт замыкание не сразу, а после первой усадки.
• Ставить розетки и выключатели прямо на дерево без металлического подрозетника и негорючей подложки.

Когда стоп и звонок электрику

Часть работ по дому реально сделать самому: разметка трасс, монтаж открытой проводки на изоляторах, протяжка кабеля в металлорукаве по готовым проходам, установка корпусов розеток и подрозетников. Дальше начинается зона, где ошибка не видна глазу, но всплывает при первой серьёзной нагрузке.

Граница проходит по силовым соединениям и точкам, где кабель меняет среду: ввод в дом, щит, проходы через несущие конструкции и подключение мощной техники. Эти узлы стоит отдать электрику с допуском, а себе оставить подготовку — она тоже сильно влияет на итоговую цену работы.

• Ввод кабеля в дом от опоры или с фасада: герметичный проход, гильза, петля для стока воды.
• Сборка и подключение этажного щита, установка автоматов, дифавтоматов и УЗО.
• Монтаж контура заземления и системы уравнивания потенциалов в санузле и котельной.
• Подключение мощных потребителей: электрокотёл, проточный водонагреватель, варочная панель от 7 кВт.
• Опрессовка алюминиевых и комбинированных соединений гильзами, например ГМЛ или ГАМ.
• Любая ситуация, где после включения автомат выбивает повторно и причина не очевидна за пять минут.
