Размер котельной: что влияет на нормы

Почему нет одной цифры: из чего складывается размер котельной

Владельцу дома удобнее всего услышать одну цифру: столько-то квадратных метров под котельную, и вопрос закрыт. На практике так не работает: минимальные габариты помещения зависят от того, каким топливом будет греться дом, какой мощности котёл вы поставите, где он будет стоять и как к нему потом подойти для обслуживания. Стоит поменять один параметр — сдвинутся и остальные требования, а вместе с ними и площадь.

Поэтому логика подбора всегда идёт от оборудования к помещению, а не наоборот. Сначала определяются тип топлива и мощность котла, потом — способ размещения (встроенная котельная, пристройка или отдельное здание), и только после этого имеет смысл смотреть на площадь, объём, высоту потолка и ширину двери. Дальше в статье эти четыре переменные разобраны по очереди, с конкретными минимумами и оговорками, где норма обязательна, а где остаётся на усмотрение хозяина.

Четыре параметра, которые определяют габариты

Габариты котельной складываются из четырёх связанных вводных, и работать с ними удобнее именно в этом порядке: пропустишь один — расчёт поедет. Тип топлива задаёт саму рамку требований: газ идёт с самыми строгими нормами, твёрдое топливо добавляет своих особенностей из-за загрузки и хранения дров или пеллет, электричество и жидкое топливо занимают промежуточное положение. Мощность котла определяет минимальный объём помещения и порог, после которого включаются более жёсткие требования.

Способ размещения меняет расклад сразу: встроенная котельная внутри дома, пристроенная к наружной стене или отдельно стоящее здание — это три разных набора норм по площади, вентиляции и выходам. А требования к обслуживанию — уже практическая часть: проходы вокруг котла, место под бойлер, коллектор и группу безопасности, доступ к дымоходу и запорной арматуре. Даже если по нормативу помещение формально проходит, слишком тесная котельная превратится в проблему при первом же ремонте или сервисе.

• Тип топлива: газ, твёрдое топливо, дизель, электричество
• Мощность котла и порог 60 кВт
• Способ размещения: встроенная, пристроенная, отдельно стоящая
• Требования к обслуживанию: проходы, доступ к узлам, место под оборудование

Где нормы жёсткие, а где рекомендательные

Все требования к котельной делятся на две большие группы. Газовые котельные — территория жёстких норм: минимальная площадь, объём, высота потолка, окно с легкосбрасываемым остеклением, ширина и открывание двери, вентиляция, отдельный ввод газа. Здесь есть отдельный порог по мощности: до 60 кВт помещение можно устроить внутри дома при соблюдении условий, свыше 60 кВт — только на первом или цокольном этаже с усиленными требованиями, а по факту газораспределительная организация нередко склоняет к пристройке или отдельному зданию.

Негазовые котельные — на твёрдом топливе, дизеле или электричестве — регулируются мягче. Жёстко прописаны в основном пожарные и вентиляционные требования, а конкретные метры и объём помещения чаще идут как рекомендации производителя котла, например Buderus, Protherm или Stropuva. Это не значит, что дровяной котёл можно поставить в кладовке под лестницей: помещение всё равно должно вместить топку, зольник, запас топлива и оставить проходы для обслуживания. Просто согласование в таких случаях выглядит проще, чем с газом.

Газовая котельная: жёсткие нормы и порог 60 кВт

Газовое оборудование в частном доме — самый жёстко регулируемый случай. Помещение под такой котёл проходит согласование с газораспределительной организацией, а требования прописаны в СП 402.1325800 и связанных с ним документах. Ключевая точка разделения — 60 кВт суммарной тепловой мощности: до этого порога котёл можно разместить в кухне или во встроенной топочной, а после него допускается только отдельное помещение со своими нормами по объёму, высоте, окну и двери.

Независимо от мощности газовая котельная должна иметь окно с легкосбрасываемым остеклением, приточно-вытяжную вентиляцию, дверь наружу и отдельный дымоход под тип котла. Эти элементы задают минимальные габариты помещения не меньше, чем сам котёл: если окно не помещается в наружную стену или потолок ниже нормы, комнату придётся переделывать до подачи документов.

• Окно с легкосбрасываемым остеклением из расчёта около 0,03 м² на каждый 1 м³ объёма помещения
• Дверь шириной не менее 0,8 м, открывающаяся наружу
• Приточно-вытяжная вентиляция с трёхкратным воздухообменом в час
• Отдельный дымоход, рассчитанный на тип и мощность котла
• Датчик загазованности с клапаном-отсекателем на подводке газа

Котёл до 60 кВт: настенный и напольный варианты

Настенные модели до 30 кВт (например, Baxi Main, Bosch Gaz 6000, Buderus Logamax) можно разместить в кухне или во встроенной топочной при объёме помещения от 7,5 м³ и высоте потолка от 2,2 м. Площадь остекления считают из расчёта примерно 0,03 м² на каждый кубометр объёма: для комнаты в 15 м³ окно должно быть не меньше 0,45 м², и это уже влияет на планировку наружной стены.

Напольные котлы мощностью 30-60 кВт (например, Protherm Медведь, Baxi Slim, Buderus Logano) требуют отдельного помещения с объёмом от 13,5 м³ и высотой потолка от 2,5 м. Совмещать такую топочную с кухней уже нельзя: увеличиваются нормы вентиляции и площади окна, а вокруг котла нужен проход для обслуживания — минимум 0,7 м спереди и по 0,5-0,6 м с боков.

• Настенный котёл до 30 кВт: объём помещения от 7,5 м³, высота потолка от 2,2 м
• Напольный котёл 30-60 кВт: объём от 13,5 м³, высота потолка от 2,5 м
• Проход перед котлом для обслуживания — от 0,7 м
• Расстояние от котла до боковых стен и оборудования — от 0,5 м
• Окно с открывающейся створкой в наружной стене, дверь наружу шириной от 0,8 м

Котёл свыше 60 кВт: отдельное помещение с усиленными требованиями

При суммарной тепловой мощности свыше 60 кВт котёл выносят в отдельное помещение — встроенное с капитальной стеной, пристроенное или отдельно стоящее. Такое размещение обязательно, даже если формально места на кухне хватает: с жилой частью дома топочная должна граничить через глухую стену без общих дверных проёмов, а вход в неё идёт с улицы или через тамбур.

Минимальный объём такого помещения — 15 м³, высота потолка — от 2,5 м, окно и дверь остаются обязательными по тем же правилам, но площадь остекления пересчитывается на увеличенный объём. Итоговые размеры фиксирует проект, который согласует газораспределительная организация, поэтому приведённые цифры — это ориентир для планирования на этапе стройки, а не готовое разрешительное решение.

• Только отдельное помещение — встроенное, пристроенное или отдельно стоящее
• Объём помещения — от 15 м³
• Высота потолка — от 2,5 м
• Стена, граничащая с жилой частью, — глухая, без дверей и окон
• Вход с улицы или через тамбур, ширина двери — от 0,8 м
• Проект и параметры помещения согласуются с газораспределительной организацией

Негазовая котельная: твёрдое, жидкое топливо и электричество

Как только котёл перестаёт быть газовым, жёсткая часть норм отступает: согласовывать помещение с газораспределительной организацией не нужно, а требования сводятся к пожарной безопасности, вентиляции и удобству обслуживания. Но это не значит, что негазовую котельную можно втиснуть в чулан под лестницей: у твердотопливных агрегатов свои габариты за счёт бункера и буферной ёмкости, у жидкотопливных — за счёт бака с горючим, и только электрические действительно нетребовательны к помещению.

Ориентиры для негазовых котельных берут из СП 60.13330, пожарных норм и инструкций производителей: чаще всего это 7-8 м² на бытовой котёл до 30 кВт, высота потолка от 2,2 м и негорючая отделка пола и стен вокруг корпуса. Дальше цифры плавают в зависимости от того, какое топливо горит, сколько его хранится в одном помещении с котлом и нужен ли отдельный буферный бак.

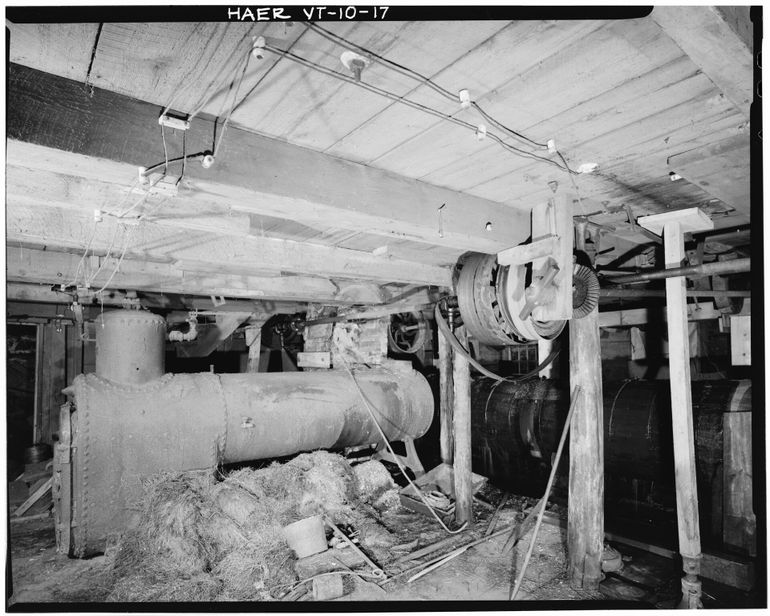

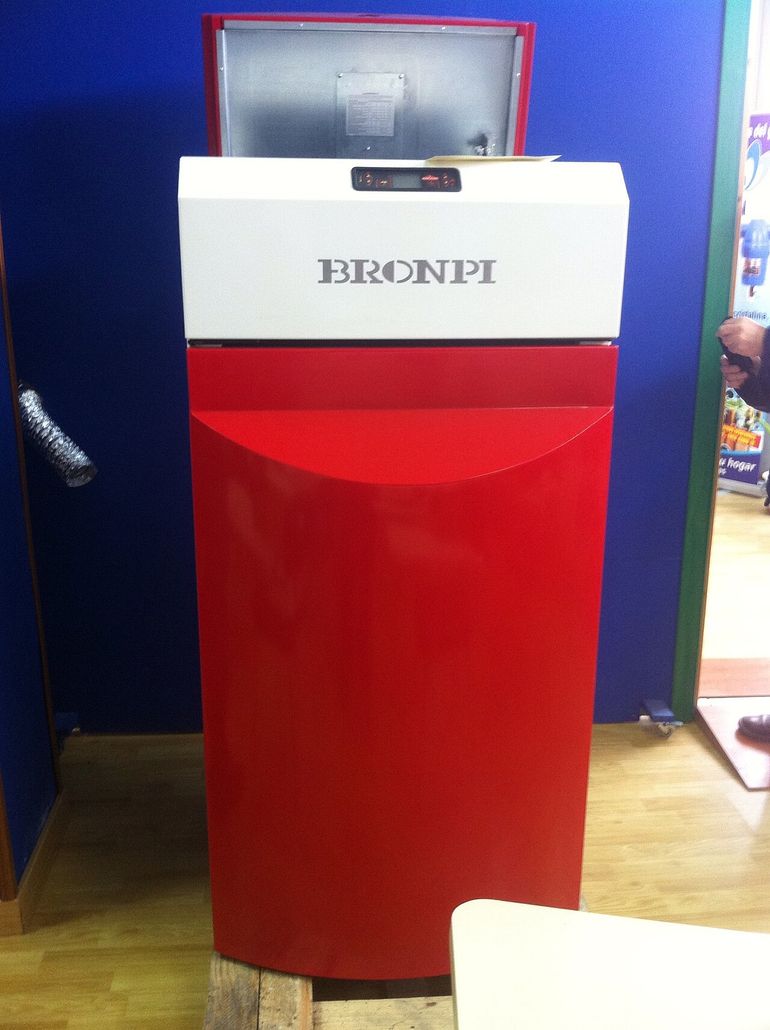

Твердотопливный котёл и место под накопительный бак

Дровяной или пеллетный котёл живёт в цикле «загрузка — прогорание — остывание», и без буферной ёмкости он либо перегревает систему, либо работает с потерей КПД. Поэтому под твердотопливный котёл до 30 кВт закладывают не 7-8 м², а хотя бы 10-12 м² при высоте потолка от 2,5 м: часть площади уходит на буферный бак 500-1000 л, часть — на подход к загрузочной дверце и золоудалению.

Дополнительно нужно место под запас топлива: короб для пеллет, поленницу на несколько дней или ящик под уголь, причём топливо не должно храниться вплотную к котлу. Пол в зоне выгрузки золы делают из негорючих материалов, например керамогранита или стального листа, а стены за котлом защищают негорючей отделкой, например минеритом или базальтовым картоном, с зазором от корпуса по инструкции производителя.

• Свободный подход к загрузочной дверце шириной 700-1000 мм
• Буферный бак 500-1000 л рядом с котлом
• Запас топлива на несколько суток, например пеллеты в биг-беге или колотые дрова
• Негорючий пол и защита стен за котлом
• Место у дымохода для ревизии и чистки

Жидкотопливный и электрический: два полюса требований

Жидкотопливный котёл, например на дизеле или отработанном масле, требует помещения от 10 м² с потолком от 2,2 м и обязательно топливного бака в поддоне на случай протечки. Если ёмкость стоит в одном помещении с котлом, её объём ограничивают: обычно допускают не более 800 л внутри котельной, а больший запас выносят в отдельную ёмкость снаружи или в изолированное помещение с собственной вентиляцией.

Электрический котёл — самый мирный сосед: у него нет горения, дымохода и требований к воздухообмену для сжигания топлива, поэтому его допускается ставить даже в кладовой, санузле или коридоре при условии свободного доступа и защиты от влаги. Минимальные ориентиры здесь только сервисные: около 4-6 м², высота потолка от 2,2 м и подход к котлу и щиту шириной от 700 мм, чтобы спокойно менять ТЭНы и обслуживать автоматику.

• Жидкотопливный: помещение от 10 м², поддон под баком, ограничение объёма топлива внутри котельной
• Электрический: 4-6 м², без дымохода и вентиляции горения, но с отдельной линией питания и защитой от влаги

Три расчётных примера: от котла к квадратным метрам

Три сценария ниже собирают в одну картину то, что раньше разбирали по частям: тип топлива, мощность, способ размещения и запас на обслуживание. Цифры даны как рабочие ориентиры для прикидки на этапе планировки, а не как проектное решение — для газового оборудования итоговые габариты всё равно закрепит проект и согласование с газораспределительной организацией.

Логика во всех трёх примерах одинаковая: сначала под котёл и его обвязку выделяют минимальный объём и высоту потолка, потом добавляют свободные проходы для сервиса. Именно эти проходы чаще всего забывают: помещение вроде бы вписывается в норму по площади, а подобраться к горелке, насосу или фильтру нельзя без разборки соседнего оборудования.

• Перед лицевой панелью котла: 0,7–1 м для доступа к горелке и теплообменнику
• Сбоку и сзади: 0,5–0,7 м, если там идут обвязка, насос и группа безопасности
• Над котлом: не меньше 0,5 м под дымоход и расширительный бак
• Дверной проём: от 0,8 м, чтобы оборудование прошло при замене

Настенный газ до 30 кВт и напольный 30–60 кВт

Настенный газовый котёл мощностью до 30 кВт, например Bosch Gaz 6000 или Baxi Eco Four, разрешено вешать в кухне-котельной: по нормам достаточно объёма от 7,5 м³ и высоты потолка от 2,2 м, но на практике удобнее закладывать помещение около 15 м³ с потолком от 2,5 м, окном с форточкой и приточной решёткой в нижней части двери. Практически это кухня около 6 м² с обычным потолком: котёл крепят на несгораемую стену или на негорючую подложку, а перед лицевой панелью выдерживают минимум 0,7 м, чтобы можно было снять кожух и добраться до теплообменника.

Напольный газовый котёл в диапазоне 30–60 кВт, например Protherm Медведь или Buderus Logano, уже требует отдельного помещения: площадь от 7,5 м² при высоте 2,5 м, окно с легкосбрасываемым остеклением из расчёта 0,03 м² на каждый кубометр объёма, дверь шириной от 0,8 м с открыванием наружу. По периметру котла закладывают проходы 0,7–1 м под подключение фильтра, циркуляционного насоса и группы безопасности, иначе сервисник просто не сможет нормально работать, а замена узла превратится в разборку половины обвязки.

Твердотопливный котёл с накопительным баком

Твердотопливный котёл с буферной ёмкостью, например Stropuva или Viadrus в паре с баком на 500–1000 л, обычно уносят в цокольный этаж или пристройку. Под связку котёл плюс бак закладывают помещение от 8–10 м² с высотой потолка от 2,5 м: сам бак занимает по вертикали 1,7–2 м, плюс нужен запас сверху под группу безопасности и подключения. Пол под котлом и на 0,5 м перед топкой делают из негорючего материала, например керамогранита или стального листа, а стены рядом с загрузочной дверцей защищают базальтовым картоном.

Отдельно продумывают, куда ставить зольный ящик и где хранить суточный запас дров или пеллет: возить топливо через жилые комнаты не станет никто, поэтому дверь в котельную выводят наружу или в холодный тамбур, а рядом оставляют 1–1,5 м² под мешки, совок и переносной ящик. Если этот угол не заложить в планировку, помещение быстро зарастёт мусором к концу первой же зимы, а подходы к котлу и баку окажутся перекрыты.

Памятка перед согласованием и проектом

До того как звать проектировщика или идти в газораспределительную организацию, полезно самому свести исходные данные в короткий список. Это сокращает количество правок в проекте и снимает половину вопросов на этапе согласования, потому что специалист сразу видит, с каким оборудованием и каким помещением он имеет дело.

Ниже собран короткий чек-лист владельца: пять пунктов, которые стоит зафиксировать до первой встречи с проектировщиком или инспектором. Он не заменяет проект, но помогает подойти к нему подготовленным и не переделывать планировку котельной по два раза.

• Тип топлива и планируемая мощность котла в кВт
• Способ размещения: встроенная, пристроенная или отдельно стоящая
• Высота потолка и внутренний объём выделенного помещения
• Наличие окна с открывающейся створкой и двери наружу или в нежилое помещение
• Готовность согласовать проект с ГРО, если котёл газовый

Что проверить до проектирования

Прежде чем закладывать котельную в план дома, стоит определиться с оборудованием хотя бы на уровне класса и мощности. Настенный газовый котёл до 30 кВт, напольный на 40–50 кВт и твердотопливный агрегат с накопительным баком требуют разных помещений, и подгонять габариты задним числом обычно дороже, чем один раз просчитать сценарий заранее.

Полезно заранее сверить с планом дома вентиляцию, наружную стену для окна, место под дымоход и путь эвакуации. Частая ошибка — оставить под котельную внутреннюю кладовку без окна и наружной стены: даже негазовый котёл в таком помещении обслуживать неудобно, а под газ его почти всегда придётся переносить.

• Класс и мощность котла: например, настенный до 30 кВт, напольный 30–60 кВт, твердотопливный с баком
• Дополнительное оборудование: бойлер косвенного нагрева, коллектор, насосная группа
• Наружная стена с местом под окно с легкосбрасываемым остеклением
• Возможный маршрут дымохода и его сечение
• Тип и ширина двери, направление открывания наружу или в нежилое помещение
• Электропитание и подвод воды, слив в канализацию для сброса теплоносителя

Где статья заканчивается, а начинается проект

Цифры из статьи — это ориентиры, которые помогают понять порядок величин и не закладывать под котёл кладовку два на полтора метра. Финальные габариты, вентиляция, дымоход и материалы конструкций фиксируются в проекте, а для газовых котельных — согласуются с газораспределительной организацией по действующим нормам, например СП 402.1325800.

Если по ходу подготовки появляется ощущение, что помещение впритык, разумнее заложить запас 10–15 сантиметров по каждой стене и не экономить на высоте потолка. Обслуживание котла, ежегодная чистка, замена насоса или расширительного бака — всё это делается годами, и лишний метр свободного пространства окупается уже на второй сервисной поездке.
