Разводка электрики в частном доме: как спланировать розетки, выключатели и щит

С чего начинается планирование электрики в доме

Планирование электрики в частном доме почти никогда не идёт от кабеля и автоматов. Оно идёт от того, как вы реально живёте в доме: где стоит обеденный стол, с какой стороны кровати удобнее ночник, в какой угол кухни встанет холодильник и где вы будете заряжать телефон утром. Если этот слой пропустить и сразу нырнуть в схемы щита и сечения, на выходе получится дом, в котором розеток вроде бы много, но ни одна не оказывается там, где нужна.

Поэтому удобно держать в голове простую последовательность: сначала вы как владелец описываете жизнь в доме, потом электрик переводит это в проект. Ваша часть работы — план комнат с мебелью и сценариями, его часть — нагрузки, линии, автоматы и монтаж. Чем подробнее вы соберёте первый слой, тем меньше будет переделок после отделки, когда любой новый вывод превращается в штробу по свежей стене.

Эта статья как раз помогает пройти владельческую часть: продумать розетки, выключатели и общую логику щита так, чтобы прийти к электрику с осмысленным техзаданием. Финальный проект и монтаж всё равно делает квалифицированный специалист — статья не заменяет его, а избавляет вас от ситуации, когда решения за вас принимают по ходу работ, исходя из удобства бригады.

Почему план рисуют до отделки

Главная причина проста: после отделки любая правка по электрике становится дорогой и грязной. Добавить розетку у изголовья кровати, когда стены уже покрашены или оклеены обоями, — это штроба, пыль, заделка, подкраска и почти всегда заметный след. На этапе чернового монтажа та же розетка стоит десяти минут работы и куска кабеля.

Вторая причина — кабель определяет всё остальное. Пока стены голые, можно спокойно переложить линию, добавить вывод под бра, перенести выключатель на 20 сантиметров. После того как уложен пол, повешены двери и собрана кухня, у вас остаётся только один инструмент — удлинитель. Дом, в котором по плинтусам тянутся тройники и переноски, почти всегда выдаёт пропущенный этап планирования.

Поэтому план розеток и выключателей рисуют именно тогда, когда уже понятна расстановка мебели и техники, но стены ещё не закрыты. Это короткое окно между черновыми работами и чистовой отделкой — самый дешёвый момент, чтобы исправить ошибки на бумаге, а не на штукатурке.

• Стены ещё не оштукатурены под чистовую отделку
• Расстановка мебели и техники уже согласована
• Известны места для кухни, санузлов и котельной
• Понятно, где будет интернет, ТВ и стационарная техника

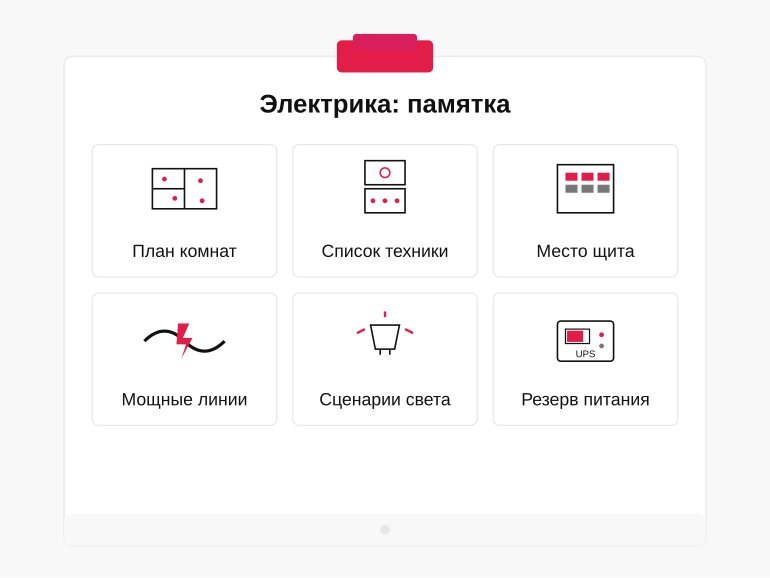

Что должен подготовить владелец

К встрече с электриком полезно прийти не с фразой «сделайте, как обычно», а с планом этажа, на котором уже расставлена мебель и отмечены сценарии. Не нужен профессиональный чертёж — достаточно распечатки плана дома, на которой от руки нарисованы кровати, диваны, кухонный гарнитур, рабочий стол, телевизор, стиральная машина, котёл, бойлер. Именно от этих объектов потом будут плясать розетки и выключатели.

Дальше по каждой комнате стоит коротко описать сценарии: что вы там делаете и какой техникой пользуетесь. На кухне это, например, чайник, микроволновка, мультиварка, блендер и зарядки телефонов на столешнице. В спальне — ночники, зарядки, иногда телевизор и робот-пылесос на базе. Такой список сразу подсказывает, где розеток нужно несколько рядом, а где хватит одной.

Отдельно полезно зафиксировать мощных потребителей: электроплиту или варочную панель, духовку, бойлер, насосную станцию, котёл, тёплые полы, кондиционеры, сауну. Это те приборы, под которые обычно ведут отдельные линии от щита, и электрику важно знать их состав заранее, чтобы заложить достаточное количество автоматов и не перекраивать щит в процессе.

• План этажа с расставленной мебелью
• Список техники по каждой комнате
• Перечень мощных потребителей (плита, бойлер, котёл, насос)
• Пожелания по «умным» сценариям: проходные выключатели, диммеры, датчики движения
• Места для интернета, роутера, ТВ и слаботочного щитка

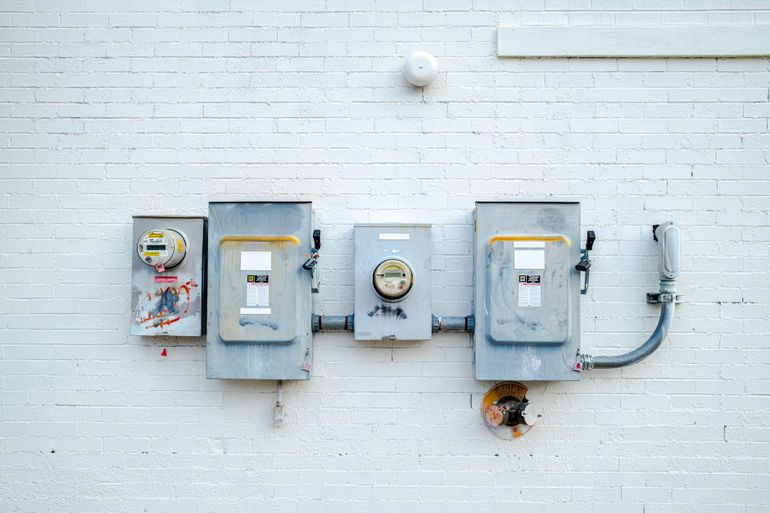

Где разместить распределительный щит

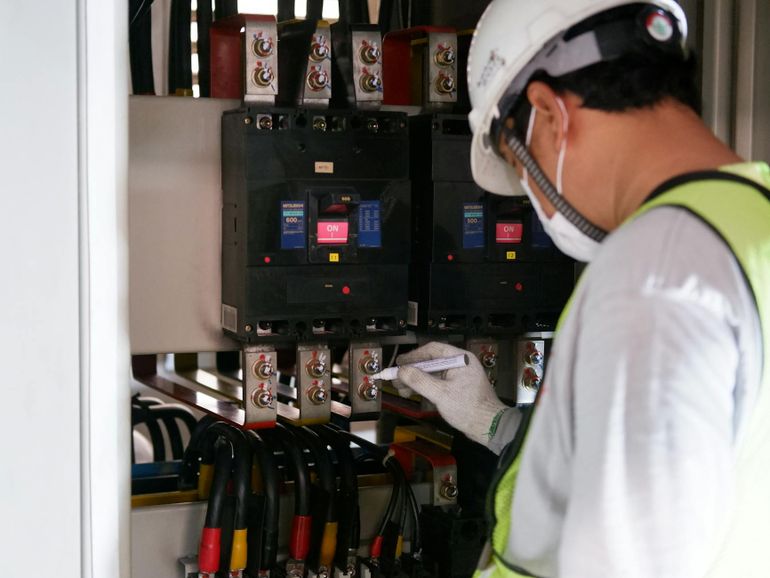

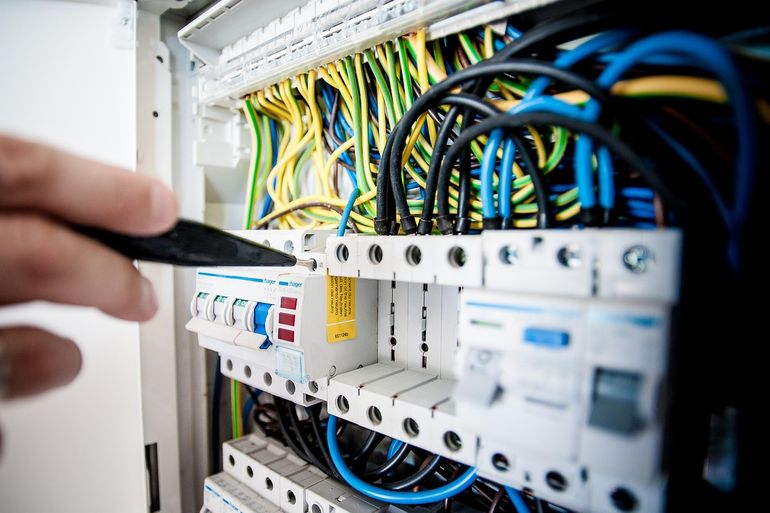

Распределительный щит — это сердце домашней электрики. К нему сходятся все линии, в нём стоят автоматы и УЗО, и именно к нему вы будете подходить, когда внезапно выбьет розетку на кухне или потребуется обесточить ванную перед заменой смесителя. Поэтому место для щита выбирают не по остаточному принципу, а одним из первых решений на этапе планировки.

Главный принцип простой: щит должен быть в сухом отапливаемом помещении, на удобной высоте и в свободном доступе для взрослого. К нему не должны вести шкафы, стеллажи или штабели коробок, его не загораживают холодильником и не прячут за дверью, которая в открытом состоянии перекрывает доступ. В частном доме обычно есть два-три разумных варианта размещения, и выбор между ними зависит от планировки и того, где входит кабель от ввода.

Дополнительно учитывайте, что рядом со щитом удобно иметь свободную стену 60–80 см шириной: туда позже могут добавиться стабилизатор, бесперебойник для котла или слаботочный щиток для интернета и видеонаблюдения. Конкретное место и схему расключения утверждает электрик, но логику размещения вы задаёте сами.

Котельная, прихожая или тамбур

В частном доме чаще всего щит ставят в одном из трёх мест: техническое помещение (котельная или топочная), прихожая возле входной двери или отапливаемый тамбур. Котельная удобна тем, что туда уже заходит ввод, рядом стоит котёл и бойлер, и весь технический узел собран в одной точке — обслуживать его проще.

Прихожая хороша тем, что щит всегда под рукой: возвращаясь домой, легко взглянуть на автоматы, а при необходимости быстро обесточить нужную линию. Если прихожая просторная, щит прячут в неглубокую нишу или закрывают декоративной дверцей в тон отделке — он не мешает интерьеру и остаётся доступным.

Чего точно стоит избегать: ванной и санузла, кладовой без вентиляции, жилой спальни над изголовьем кровати, а также неотапливаемых помещений вроде холодных сеней или чердака. Сырость, конденсат и перепады температур вредят автоматике, а в спальне щелчки срабатывающих автоматов и гудение модульных устройств будут раздражать.

• Хорошо: котельная, отапливаемая кладовая, прихожая, тамбур с отоплением
• Спорно: гардеробная, ниша под лестницей — только при свободном доступе
• Плохо: ванная, неотапливаемый тамбур, спальня, помещение с газовым счётчиком вплотную

Высота и доступ к щиту

Оптимальная высота установки щита — когда центр щита находится на уровне глаз взрослого человека, то есть нижний край корпуса примерно в 140–150 см от пола. На такой высоте удобно читать маркировку автоматов, переключать рычажки и не приходится наклоняться или тянуться на цыпочках.

Перед щитом оставляют свободную площадку минимум 70–80 см: ничего не должно мешать открыть дверцу полностью и подойти вплотную. Это правило часто нарушают позже, ставя напротив щита комод, стиральную машину или вешалку — и тогда в аварийной ситуации до автомата приходится продираться через вещи.

Если в доме есть дети, имеет смысл выбрать модель щита с запирающейся дверцей — такие версии есть у большинства производителей модульных щитов (ABB, Schneider, Hager, IEK и других). Это не превращает щит в крепость, но исключает случайное переключение автоматов любопытными руками. Освещение рядом со щитом тоже не лишнее: подсветка ниши или ближайший светильник помогут найти нужный автомат вечером, когда свет в этой части дома как раз и пропал.

• Нижний край щита — 140–150 см от пола
• Свободная зона перед щитом — не меньше 70–80 см
• Дверца открывается на 90° без помех
• Рядом — розетка и точка освещения для удобства обслуживания

Какие линии вести отдельно от общей разводки

В частном доме несколько приборов забирают столько мощности, что им разумно выделить отдельную линию от щита. Это не прихоть и не запас «на будущее»: общая розеточная группа просто не рассчитана на то, что духовка, чайник и стиральная машина включатся одновременно, а автомат начнёт выбивать в самый неподходящий момент.

Отдельная линия — это собственный кабель от щита до розетки или клеммника прибора и собственный автомат, который защищает только этот участок. Так проще диагностировать проблему: если выбило духовку, остальная кухня продолжает работать, свет в коридоре не гаснет, холодильник не размораживается. Плюс отдельная линия позволяет поставить под прибор автомат и УЗО подходящего номинала, а не подгонять защиту под самый слабый кабель группы.

Логика простая: всё, что потребляет около 2 кВт и больше и работает подолгу, лучше вынести отдельно. К таким приборам относятся варочная панель, духовой шкаф, бойлер, электрокотёл, стиральная и посудомоечная машины, кондиционер, иногда мощный проточный водонагреватель в душевой. Конкретные номиналы автоматов и сечения посчитает электрик — задача владельца на этапе планирования просто обозначить эти точки на плане.

• Варочная панель и духовой шкаф
• Накопительный бойлер
• Электрокотёл отопления
• Стиральная и посудомоечная машины
• Кондиционер или сплит-система
• Проточный водонагреватель

Плита, бойлер, электрокотёл

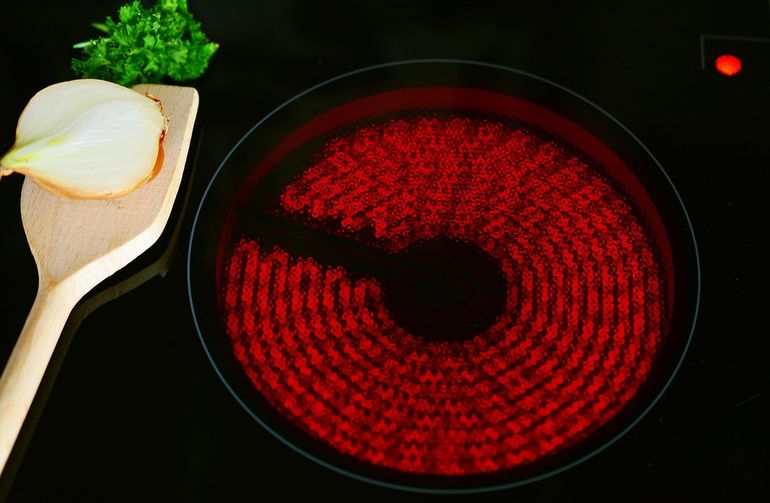

Варочная панель и духовой шкаф — самые мощные потребители на кухне. Если плита электрическая, под неё ведут отдельный кабель от щита, обычно толще, чем под обычные розетки, и ставят свой автомат. Духовку при этом тоже желательно вывести отдельной линией: современные модели в режиме разогрева легко берут 3–3,5 кВт, и сажать их на ту же группу, что чайник и микроволновку, — гарантированные срабатывания защиты.

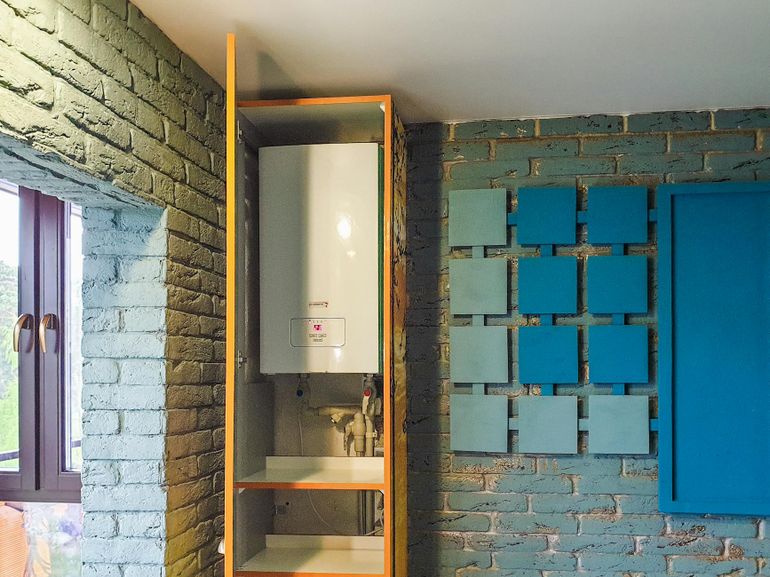

Накопительный бойлер ведут отдельной линией от щита до точки в санузле или котельной. Он включается автоматически, греет воду подолгу и при этом стоит во влажном помещении, поэтому такая линия обязательно идёт через своё УЗО. Если бойлер сядет на общую розеточную группу ванной вместе с феном и стиральной машиной, при любом перекосе будет выбивать всё разом.

Электрокотёл — отдельная история: это основной источник тепла, и его линия по сути приоритетная. Её ведут напрямую от щита, ставят свой автомат и часто предусматривают, чтобы при отключении части дома котёл продолжал работать. Конкретный номинал защиты и схему подключения определяет электрик по паспорту котла, но место под отдельную линию в щите нужно заложить заранее.

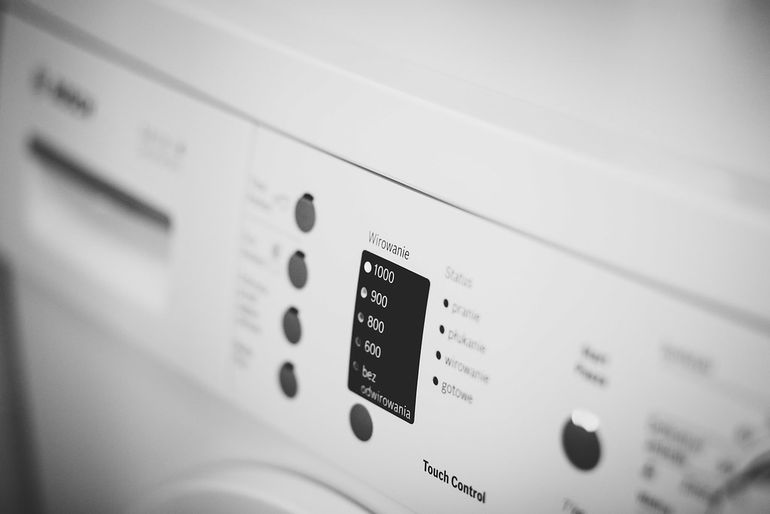

Стиральная машина и кондиционер

Стиральная машина — типичный кандидат на отдельную линию, даже если по паспорту она потребляет не так много. Дело в режиме нагрева: при стирке на 60–90 °C ТЭН берёт около 2 кВт, а машина стоит во влажном помещении и часто работает вместе с бойлером и феном. Отдельный кабель и своё УЗО — это и защита от утечек, и отсутствие конфликтов с другими розетками санузла.

Посудомоечная машина в этом смысле близка к стиральной: тоже греет воду ТЭНом, тоже работает циклами по часу-полтора. Если на кухне планируется и встроенная посудомойка, и духовка, и варочная панель, под каждый из этих приборов закладывают свою линию. Кухня — самая нагруженная по электрике комната, и экономия на кабеле здесь оборачивается постоянными отключениями.

Кондиционер выносят отдельно по другой причине: у него собственная розетка или клеммник возле наружного блока либо около внутреннего, и пусковые токи компрессора заметно выше рабочих. Отдельная линия с подходящим автоматом избавляет от ситуации, когда при запуске сплита моргает свет или перезагружается роутер. Если в доме планируется несколько кондиционеров, под каждый закладывают свою линию.

Розетки и выключатели на кухне

Кухня — самая электрифицированная комната в доме. Здесь одновременно работают холодильник, духовка, варочная панель, чайник, микроволновка, посудомойка и десяток мелких приборов, которые жильцы достают по очереди. Если на этапе планирования сэкономить на розетках, вся красивая кухня быстро обрастёт удлинителями и тройниками, а они на фартуке выглядят неряшливо и работают на пределе.

Логика простая: сначала проектируем кухонный гарнитур до сантиметра, потом под него рисуем розетки. Розетки на кухне делятся на три группы — над столешницей для мелкой техники, внутри шкафов и в цоколе для встроенной техники, и отдельные силовые точки для плиты, духовки и посудомойки. Каждая мощная единица техники идёт от щита своей линией, чтобы при перегрузке отключалась только она, а не вся кухня вместе с холодильником.

Выключатели на кухне стоит делить на сценарии: общий свет при входе, подсветка рабочей зоны над фартуком отдельной клавишей рядом со столешницей, свет над обеденным столом — отдельно, в идеале с диммером. Подсветку фартука удобно выводить на клавишу у входа в рабочую зону или на отдельный выключатель в торце верхних шкафов, чтобы не тянуться мокрыми руками.

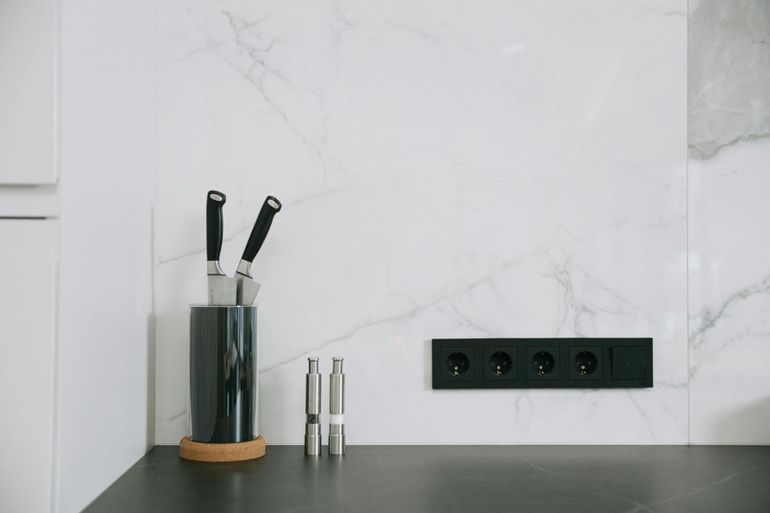

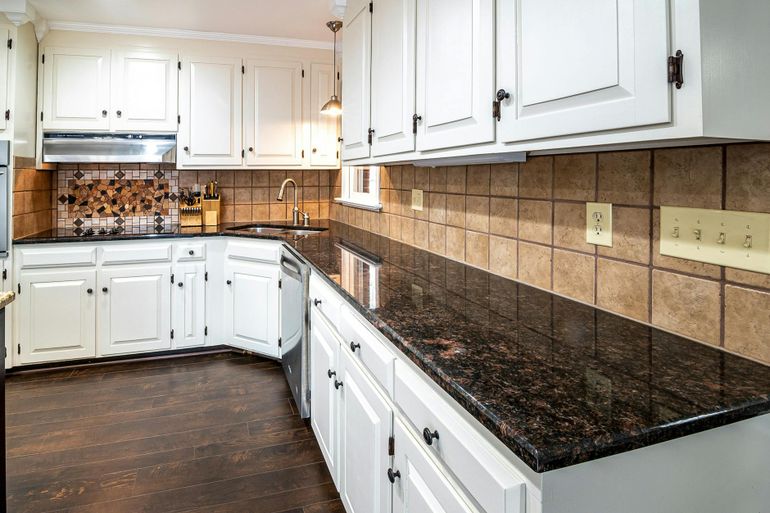

Розетки над столешницей

Над рабочей зоной закладывают минимум четыре–пять розеток, разнесённых по длине фартука. Одна группа — ближе к варочной панели для блендера и миксера, вторая — в зоне чайника и кофемашины, третья — у края столешницы для зарядок и редких приборов вроде тостера или вафельницы. Розетки удобно ставить блоками по 2–3 в одной рамке: так аккуратнее и проще пользоваться.

Высота розеток на фартуке — обычно 10–15 см над столешницей, то есть примерно 100–110 см от пола. Важно заранее согласовать эту высоту с дизайнером кухни: розетка не должна попасть на стык плитки или упереться в верхний шкаф. Если фартук — стекло или искусственный камень одним листом, отверстия под подрозетники вырезают на производстве, и ошибиться в разметке уже нельзя.

Для кухни лучше брать розетки с защитными шторками и, например, моделями со встроенными USB-портами Legrand Valena, Schneider AtlasDesign или Werkel — они избавляют от вечных адаптеров для телефонов на столешнице. Отдельно стоит подумать о выдвижных блоках, которые прячутся в столешницу: удобно там, где фартук занят плиткой или окном.

• Блок у варочной панели — блендер, мясорубка
• Блок в зоне чайника — чайник, кофемашина, тостер
• Блок у края столешницы — зарядки, мелкая техника
• Отдельная розетка для вытяжки — внутри верхнего шкафа
• Подсветка фартука — вывод под драйвер LED-ленты

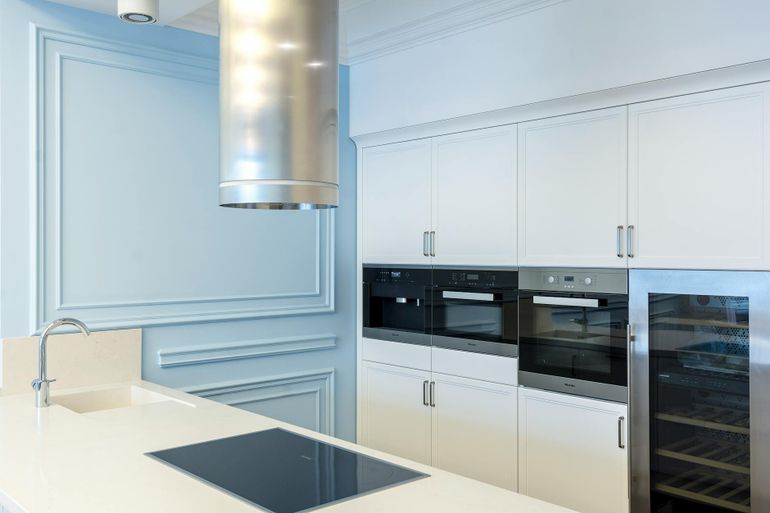

Розетки для встроенной техники

Встроенная техника подключается к розеткам, которые жилец почти никогда не видит: они спрятаны в соседних шкафах, в цоколе или за задней стенкой. Здесь действует правило — розетка не должна оказаться прямо за прибором. За духовкой или посудомойкой её ставить нельзя: туда не подлезть, а перегрев соединения никто не заметит. Розетки выносят в соседний шкаф, обычно под мойку или в шкаф рядом, и сверлят в перегородке аккуратное отверстие под вилку.

Варочную панель и духовку чаще подключают разными способами: панель — напрямую через клеммную коробку силовым кабелем, духовку — обычной евровилкой в розетку 16 А. Каждая из них идёт от щита отдельной линией со своим автоматом, потому что вместе они легко выбирают 6–7 кВт. Посудомойка, стиральная машина на кухне и встроенная микроволновка — тоже каждая на своей линии или хотя бы на отдельной розетке с доступом для отключения.

Холодильник — отдельная история: его розетку лучше не объединять с УЗО общей кухонной группы, иначе при ложном срабатывании пропадёт питание во время отпуска и продукты испортятся. Удобно вывести холодильник на индивидуальный автомат, а саму розетку разместить так, чтобы её можно было достать, не отодвигая весь корпус — например, в соседнем шкафу или в нише сбоку.

• Варочная панель — отдельная силовая линия от щита
• Духовка — отдельная линия, розетка в соседнем шкафу
• Посудомоечная машина — своя линия, розетка под мойкой
• Холодильник — отдельный автомат, доступная розетка
• Вытяжка — розетка внутри верхнего шкафа над плитой
• Встроенная микроволновка — розетка в соседнем модуле

Электрика в ванной, котельной и санузле

Влажные и технические помещения — отдельная история в планировании электрики. Здесь больше воды, пара и мощных приборов, поэтому ошибки в разводке заметнее: розетка не в том месте превращается в источник риска, а не просто в неудобство. Логика простая: чем ближе к воде и теплу, тем строже требования к расположению точек и защите линий.

В ванной, котельной и санузле стоит заранее представить, какие приборы будут работать постоянно, а какие — изредка. Стиральная машина, бойлер, котёл, циркуляционный насос, насос скважины — всё это лучше разводить отдельными линиями от щита, чтобы при срабатывании защиты не оставался без питания весь этаж. Освещение в этих помещениях тоже разумно вести своей линией: если выбьет автомат розеток, свет останется.

Финальную схему и подбор автоматов с УЗО или дифавтоматами всё равно делает электрик — но владельцу полезно заранее понимать, где должны быть точки подключения и какие потребители требуют персональной линии. Это сильно упрощает разговор со специалистом и избавляет от переделок после чистовой отделки.

Ванная и зоны влажности

Ванную принято мысленно делить на зоны по удалённости от источников воды: сама ванна или душевой поддон, метровая полоса вокруг них и остальная часть помещения. Чем ближе к воде, тем меньше там должно быть розеток и тем выше требования к их защите. Прямо над ванной или в душевой зоне розеток не ставят вовсе, а светильники там используются влагозащищённые, например с маркировкой IP44 и выше.

Розетки логично располагать у зоны умывальника и в дальнем от ванны углу: одна-две у зеркала под фен, электробритву и зубную щётку, отдельная — для стиральной машины, ещё одна про запас под сушилку для полотенец или водонагреватель. Высоту у зеркала удобно делать около 110–120 см от пола, чтобы провод фена не лежал в раковине. Стиральную машину питают от собственной линии с дифзащитой — это самый влагонагруженный прибор в доме.

Выключатель света в ванной по привычке выносят наружу, в коридор, рядом с дверной ручкой. Внутри помещения допустимо ставить только влагозащищённые модели и подальше от ванны. Все линии в санузел и ванную обязательно идут через УЗО или дифавтомат — это та самая защита, которая отключает питание при утечке тока на корпус прибора или на воду.

• Розетка для стиральной машины — отдельной линией от щита
• 1–2 розетки у зеркала на высоте 110–120 см
• Розетка под бойлер с собственным автоматом
• Выключатель света — снаружи, у двери
• Светильники с влагозащитой, например IP44 в зоне умывальника и IP65 над душем
• Все линии ванной — через УЗО или дифавтомат

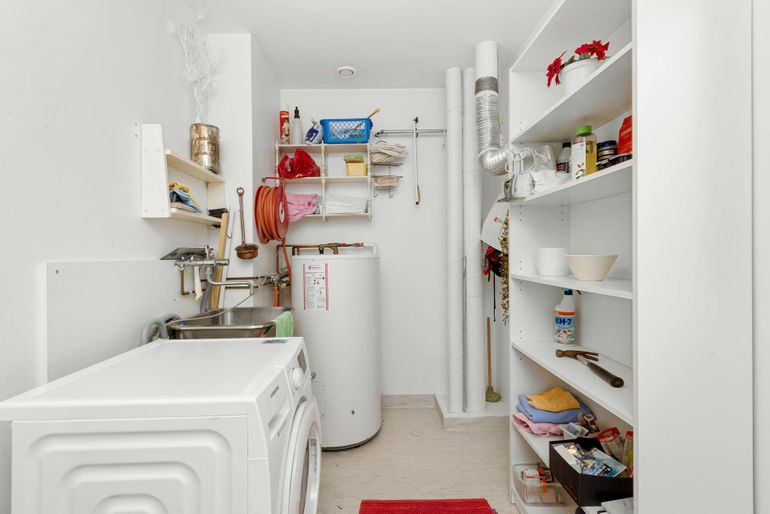

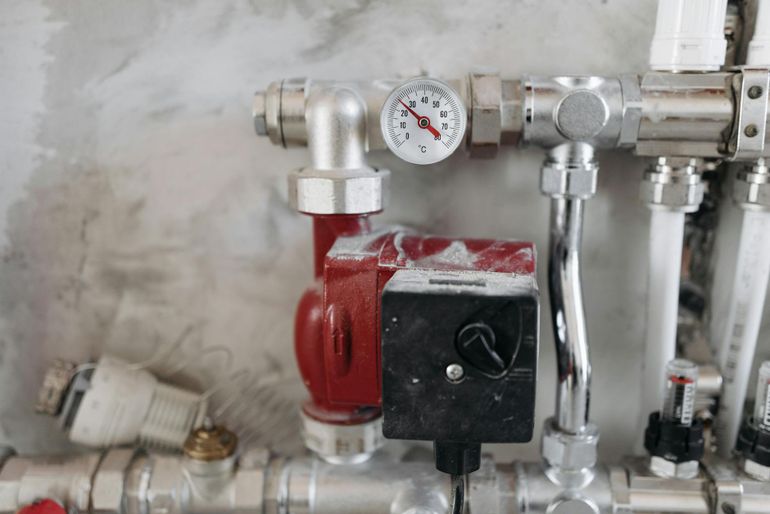

Котельная: котёл, насосы, автоматика

Котельная — самое насыщенное электрикой техническое помещение в доме. Здесь обычно собираются газовый или электрический котёл, циркуляционные насосы отопления, насос скважины или станция, бойлер косвенного нагрева, иногда стабилизатор и блок бесперебойного питания для автоматики котла. Каждая из этих позиций требует своей точки подключения и продуманного места для розетки или клеммника.

Газовый котёл и автоматику отопления удобно питать отдельной линией с собственным автоматом — желательно через стабилизатор и ИБП, например APC или аналогичные модели для котлов. Это спасает плату котла от скачков напряжения и позволяет системе работать при кратковременных отключениях. Электрический котёл всегда идёт самостоятельной мощной линией прямо от щита, без промежуточных розеток. Насосы скважины и циркуляции тоже выносят на отдельные автоматы, чтобы аварию одного контура не тянуло на остальные.

Розетки в котельной лучше планировать с запасом: одна-две у котла, отдельная под бойлер, ещё пара по стенам для подключения паяльника, лампы или пылесоса при обслуживании. Распределительный щит дома часто ставят именно здесь — помещение техническое, сухое и закрытое от детей. Главное — оставить перед щитом свободное пространство для обслуживания и не зашивать его наглухо мебелью или коробами.

• Газовый котёл — отдельная линия через стабилизатор и ИБП
• Электрокотёл — мощная линия напрямую от щита
• Насос скважины или станция — свой автомат

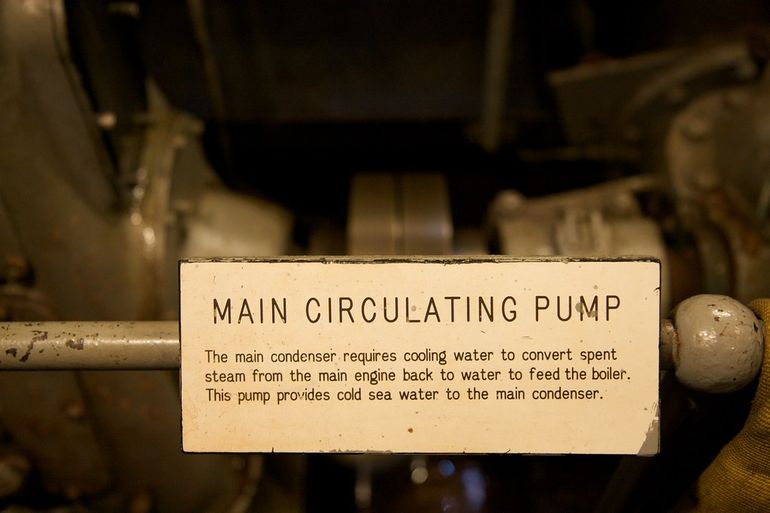

• Циркуляционные насосы отопления — отдельная линия
• Бойлер — собственная линия с дифзащитой
• 2–4 резервные розетки по стенам для обслуживания

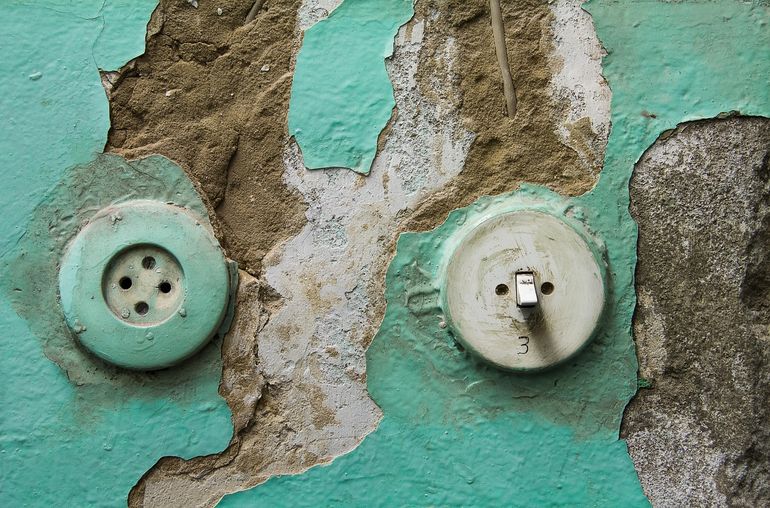

Розетки и выключатели в жилых комнатах

Жилые комнаты — это та часть дома, где экономия на розетках и неудобное расположение выключателей чувствуются каждый день. В отличие от кухни, здесь нет мощных потребителей, но точек подключения нужно заметно больше, чем кажется на этапе пустых стен. Телевизор, роутер, торшеры, зарядки, пылесос, увлажнитель, обогреватель в межсезонье — всё это конкурирует за свободные гнёзда.

Главный принцип планирования жилых комнат — отталкиваться от расстановки мебели, а не от геометрии стен. Если кровать или диван ещё не куплены, рисуйте план хотя бы примерно: где изголовье, где тумбочки, где будет стоять ТВ-зона, где рабочий стол. Розетка, спрятанная за шкафом, и выключатель, оказавшийся за открытой дверью, — самые частые претензии к электрикам через год после заселения.

Высоту тоже стоит продумывать осмысленно. Универсального стандарта нет: розетки у пола (около 30 см) удобны для торшеров и пылесоса, на уровне столешницы или тумбочки (около 75–90 см) — для повседневной техники и зарядок, а выключатели чаще всего ставят на высоте 85–90 см, чтобы дотягиваться, не поднимая руку.

Спальня и гостиная

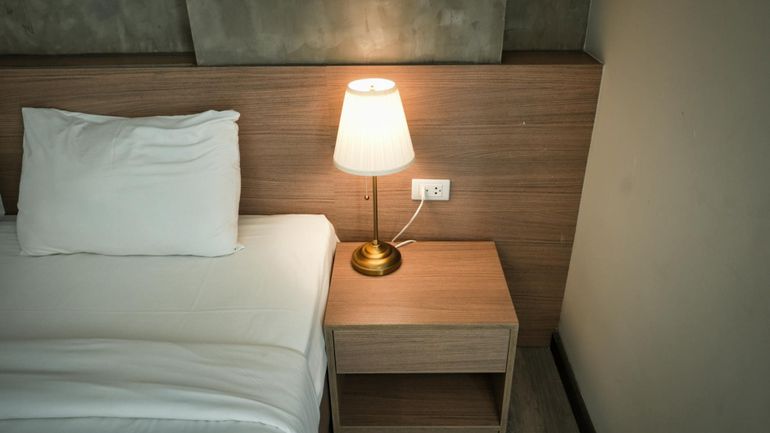

В спальне минимально комфортный набор — по две розетки у каждой стороны кровати на высоте тумбочки. Одна уходит под лампу, вторая остаётся свободной для зарядки телефона, увлажнителя или электроодеяла. Если кровать двуспальная, симметрия обязательна: один человек с зарядкой в розетке не должен лишать второго возможности подключить ночник.

Отдельный блок розеток нужен в зоне ТВ или комода: обычно достаточно группы из 3–4 гнёзд, спрятанной за корпусом мебели. Ещё одну-две розетки имеет смысл вывести на свободную стену напротив кровати — туда, где удобно включить пылесос, гладильную доску или обогреватель. Без этой «дежурной» точки в комнате неизбежно появляются удлинители.

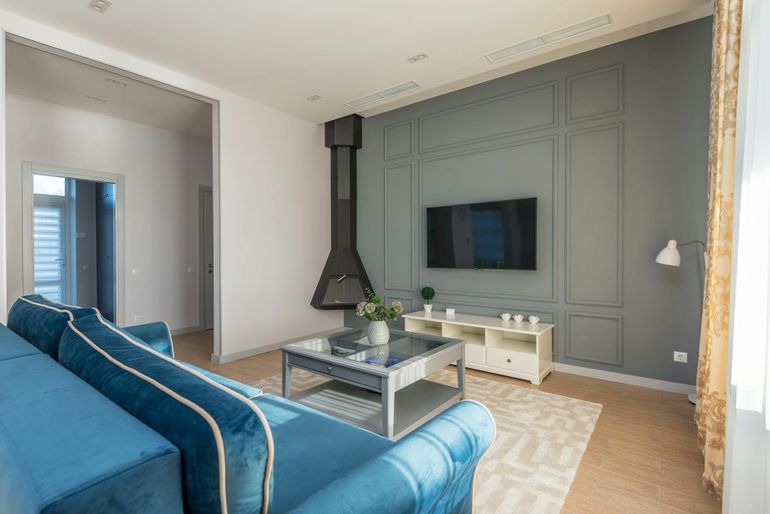

В гостиной логика та же, но с поправкой на ТВ-зону и диван. За телевизором закладывайте минимум 4–5 розеток: сам ТВ, приставка, саундбар, роутер, иногда игровая консоль. По бокам дивана — по паре розеток для торшеров и зарядок, как у кровати. Если планируете рабочий уголок или место под ноутбук — выведите туда отдельную группу, чтобы не тянуть провод через всю комнату.

• У каждой стороны кровати — по 2 розетки на высоте тумбочки
• За ТВ-зоной — блок из 4–5 розеток
• По бокам дивана — по 1–2 розетки для торшеров и зарядок
• На свободной стене — 1–2 «дежурные» розетки для пылесоса и обогревателя
• В рабочем уголке — отдельная группа из 3–4 гнёзд

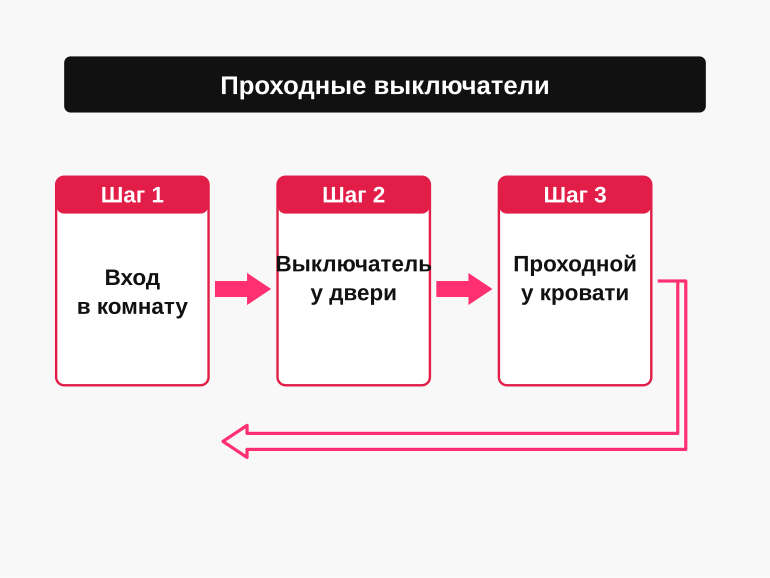

Проходные выключатели и сценарии

Проходной выключатель — это два (или больше) выключателя, которые управляют одной группой света из разных мест. Самый востребованный сценарий — спальня: один выключатель у двери, второй у изголовья кровати. Заходите в комнату — включаете свет у входа, ложитесь — гасите, не вставая. Это копеечное усложнение проводки, которое каждый день экономит силы.

Второй классический случай — длинный коридор или лестница между этажами. Свет включается там, где вы вошли, и выключается там, где вышли. В частном доме без проходных выключателей на лестнице обходиться особенно неудобно: подниматься в темноте по чужим ступенькам опасно, а возвращаться вниз ради щелчка — раздражает.

При планировании отметьте на плане все точки, откуда вы реально будете управлять светом, и соедините их стрелками. Если получается больше двух точек (например, длинный коридор с тремя входами), электрик использует перекрёстные выключатели — для вас принцип тот же, просто скажите ему: «хочу управлять этим светом отсюда, отсюда и отсюда».

• Спальня: у двери и у изголовья кровати
• Лестница: внизу и наверху
• Длинный коридор: у каждого входа
• Гостиная с двумя входами: у каждой двери

Типичные ошибки при планировании электрики

Большинство проблем с электрикой в частном доме рождаются не на этапе монтажа, а гораздо раньше — когда владелец рисует план на салфетке и решает, что 'розеток хватит'. Через год выясняется, что от дивана к торшеру идёт удлинитель, на кухне постоянно вылетает автомат, а выключатель в спальне приходится искать в темноте за углом шкафа.

Ошибки делятся на две группы: те, что заложены ещё в проекте, и те, что появились во время монтажа, когда от плана отступили ради удобства бригады. Первые обходятся дороже: чтобы их исправить, придётся штробить стены и переделывать готовый ремонт. Вторые ловятся при приёмке, если знать, на что смотреть.

Ниже — список самых частых промахов, которые мы видим в домах знакомых и в собственных проектах. Пройдитесь по нему до того, как отдадите план электрику, и ещё раз — перед тем, как закроете стены.

Ошибки на этапе плана

Главная ошибка — экономия на количестве розеток. Владелец считает точки по текущей мебели, а через полгода появляется робот-пылесос, увлажнитель, зарядка для электросамоката и подсветка над рабочим столом. Каждая 'лишняя' розетка на этапе плана стоит копейки, а добавленная после ремонта — это штроба, пыль и испорченные обои.

Вторая частая беда — выключатели, поставленные 'как привычно', без привязки к открыванию двери. В итоге дверь распахивается и закрывает собой клавишу, человек входит в тёмную комнату и шарит рукой по стене. Сюда же относится забытый проходной выключатель в спальне и на лестнице: подниматься в темноте или возвращаться к двери, чтобы выключить свет, быстро надоедает.

Третий промах — не разнесённые по линиям мощные потребители. Если варочная панель, духовка, посудомойка и чайник висят на одной кухонной группе, автомат будет выбивать при любом совпадении. Отдельные линии для крупной техники, например для плиты, бойлера и стиральной машины, закладываются именно на этапе плана, а не дорисовываются маркером поверх готовой схемы.

• Слишком мало розеток в комнатах и на кухне
• Выключатель оказывается за открытой дверью
• Нет проходных выключателей в спальне и на лестнице
• Мощная техника на общей линии с обычными розетками
• Не продуман сценарий ТВ-зоны: розетки и кабели наружу
• Розетки за будущим шкафом или диваном
• Забытая розетка в прихожей для пылесоса и зарядок

Ошибки на этапе монтажа

Самая обидная ошибка монтажа — отступление от согласованных высот и координат. Электрик ставит подрозетник 'примерно там', а потом за тумбой кухонного гарнитура оказывается рабочая розетка, до которой не дотянуться. Перед штроблением стоит пройтись по дому с рулеткой и планом мебели в руках, отметить точки маркером прямо на стене и сверить с бригадой.

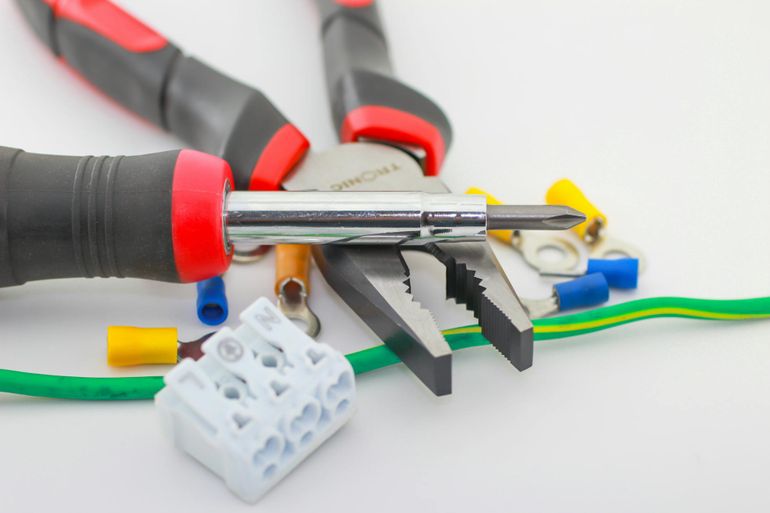

Вторая проблема — экономия на распределительных коробках и соединениях. Скрутки вместо клемм, например WAGO или гильз под опрессовку, греются под нагрузкой и со временем дают подгар. Внешне всё работает, но через два-три года в коробке появляется характерный запах, а контакт уходит в нагрев. Это типовой сценарий пожара по электрике, и поймать его без вскрытия стен почти невозможно.

Третий момент — щит, который собрали 'как получилось'. Автоматы не подписаны, линии перепутаны, УЗО одно на весь дом. При срабатывании защиты владелец стоит перед щитом и гадает, какой автомат относится к котельной, а какой к детской. Подписи, схема на внутренней стороне дверцы и раздельные УЗО на влажные зоны, например на ванную и кухню, — минимум, который должен быть в любом частном доме.

• Отступление от согласованных высот розеток и выключателей
• Скрутки вместо клеммных соединений (например, WAGO, СИЗ, гильз)
• Неподписанные автоматы и отсутствие схемы в щите
• Одно общее УЗО на весь дом вместо групповых
• Кабель меньшего сечения, чем заложено в проекте
• Подрозетники, утопленные криво или с зазором от стены

Как оформить техзадание электрику

Хорошее техзадание экономит и деньги, и нервы: электрик не угадывает, где вы будете заряжать телефон и куда поставите холодильник, а работает по понятной схеме. Чем подробнее владелец опишет свои сценарии жизни в доме, тем меньше будет последующих переделок со штроблением уже отделанных стен.

Важно понимать рамку: всё, что описано в этой статье — это подготовка к разговору со специалистом, а не замена ему. Финальный проект, подбор сечений, номиналов автоматов, УЗО и сам монтаж выполняет квалифицированный электрик с допуском. Вы как владелец отвечаете за бытовую логику: где мебель, какая техника, как живёт семья.

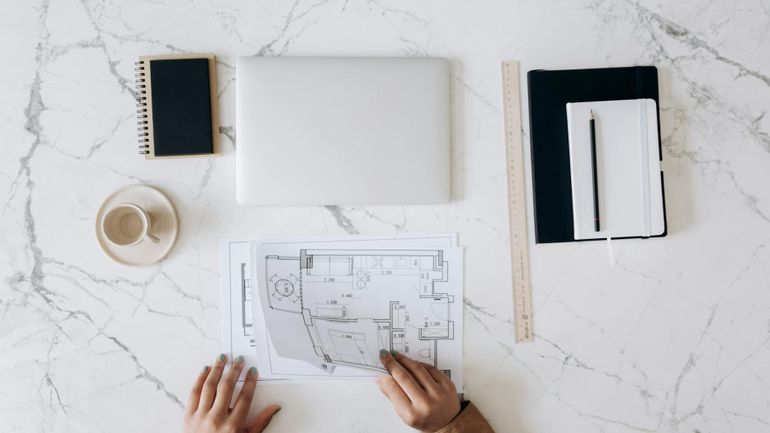

Удобнее всего собрать техзадание в двух форматах одновременно: визуальном плане комнат с пометками и устных уточнениях, которые трудно нарисовать. План даёт точки и линии, разговор — нюансы вроде «здесь стоит аквариум, его нельзя обесточивать» или «через год планируем тёплый пол в ванной».

Что должно быть на плане

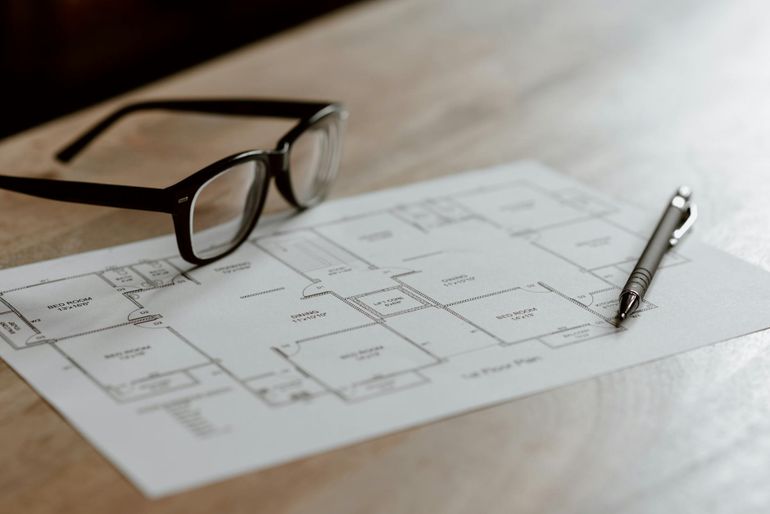

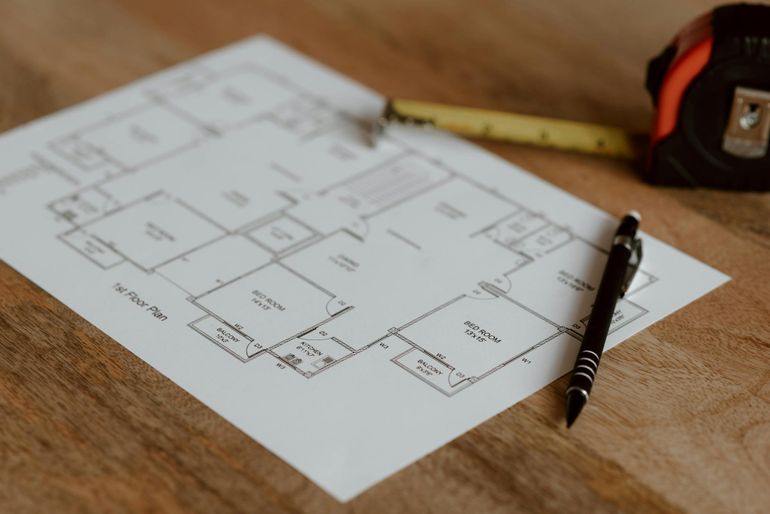

Возьмите план дома в масштабе — подойдёт распечатка от архитектора или аккуратный набросок от руки на миллиметровке. Главное, чтобы стены, двери и окна были на своих местах, а размеры комнат соответствовали реальности хотя бы примерно. На этот план накладывается вся мебель и техника: кровати с тумбочками, диваны, обеденный стол, кухонный гарнитур с указанием встроенных приборов, стиральная и посудомоечная машины, телевизоры, рабочие столы.

Поверх мебели расставляются условные значки розеток и выключателей с привязкой к высоте от пола. Удобно использовать простую легенду: кружок — розетка, треугольник — выключатель, квадрат — вывод под светильник. Рядом подписывайте высоту в сантиметрах и назначение, например «розетка для холодильника, 10 см от пола» или «выключатель проходной, 90 см». Отдельно отметьте место щита и трассы для мощных линий.

Не пытайтесь нарисовать сам кабель — это работа электрика. Ваша задача — показать конечные точки и логику: какая розетка с какой группой связана по смыслу, что должно работать от отдельной линии, где принципиально нужен влагозащищённый блок. Этого достаточно, чтобы специалист сделал нормальный рабочий проект разводки.

• План комнат в масштабе с дверями и окнами
• Расстановка мебели и бытовой техники
• Точки розеток с высотой от пола
• Точки выключателей и проходных схем
• Выводы под светильники и бра
• Место распределительного щита
• Отдельные линии для плиты, бойлера, котла, насоса
• Влагозащищённые зоны: ванная, котельная, улица

Что обсудить с электриком устно

Часть вещей плохо ложится на бумагу, но сильно влияет на проект. Расскажите о составе семьи и привычках: кто-то работает из дома и держит два монитора, кто-то заряжает электросамокат, кто-то планирует через год поставить электромобиль во дворе. Эти сценарии меняют требования к щиту, к запасу мощности и к числу отдельных линий.

Обязательно проговорите планы на будущее: тёплые полы в санузлах, кондиционеры в спальнях, сауну, бойлер большего объёма, скважинный насос вместо колодезного. Если линию под это заложить сразу, потом не придётся вскрывать стены. Также обсудите, какие приборы критичны и должны пережить отключение света — холодильник с лекарствами, котёл, аквариум, сервер с домашним облаком; под них может понадобиться источник бесперебойного питания или ввод от генератора.

Не стесняйтесь спрашивать электрика о его решениях: почему именно столько групп, зачем УЗО на эту линию, можно ли разнести освещение и розетки одной комнаты по разным автоматам. Хороший специалист объясняет логику спокойно и без раздражения. Если в ответ звучит «я так делаю всегда» без аргументов — это повод задуматься о втором мнении, прежде чем подписывать смету и начинать штробление.

• Состав семьи и бытовые привычки
• Планируемая техника на ближайшие 2–3 года
• Тёплые полы, кондиционеры, сауна
• Критичные приборы для резервного питания
• Возможный ввод от генератора или ИБП
• Запас свободных мест в щите под будущее
