Реле давления воды: как понять, что оно настроено неправильно

Как реле давления работает в связке с насосом и гидроаккумулятором

Водопровод в частном доме редко работает напрямую от насоса: между ними почти всегда стоит пара устройств, которые сглаживают рывки и берегут оборудование. Реле давления — это небольшой блок с пружинами и контактами, который включает насос, когда давление в системе падает, и выключает, когда оно поднимается до нужного значения. Гидроаккумулятор — металлический бак с резиновой грушей внутри и сжатым воздухом снаружи груши: он держит запас воды под давлением, чтобы насос не дёргался при каждом открытии крана.

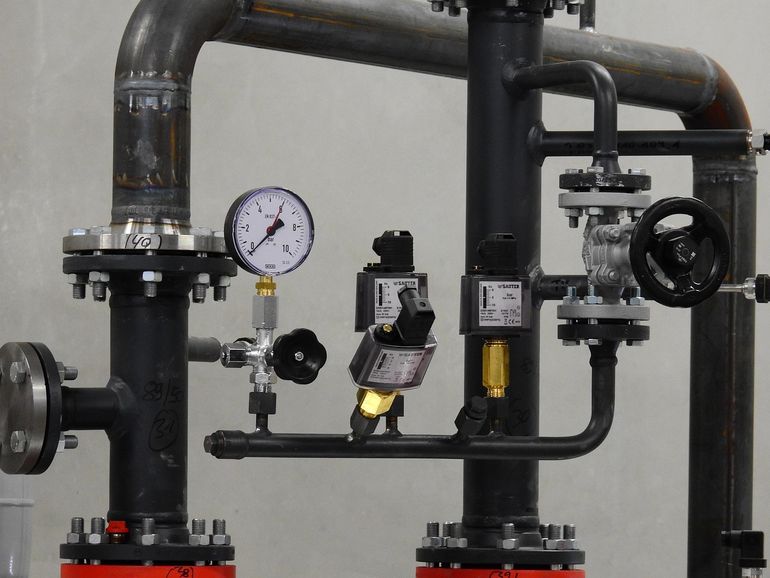

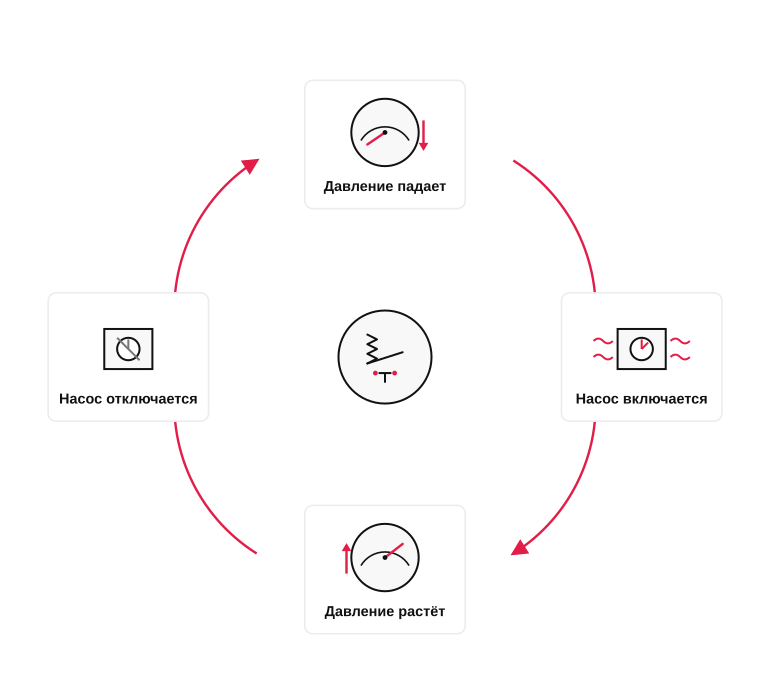

Связка работает по простой логике: вода расходуется — давление в системе падает — реле замыкает контакты и запускает насос — насос качает, давление растёт — реле размыкает контакты и насос останавливается. Если хотя бы одно звено этой цепочки настроено неаккуратно, начинаются те самые бытовые неприятности: щелчки реле каждые несколько секунд, скачки напора, перегрев насоса. Поэтому прежде чем разбираться с симптомами, стоит зафиксировать в голове три ключевых параметра — давление включения, давление отключения и давление воздуха в груше.

Зачем нужны два давления: P on и P off

У реле давления всегда есть два рабочих значения. Давление включения (P on) — это нижний порог: как только давление в трубах падает до него, реле запускает насос. Давление отключения (P off) — верхний порог: на нём реле обесточивает насос, потому что система уже накачана. Разницу между ними называют дельтой, или перепадом давления, и именно она задаёт ритм работы всей автоматики.

Для типового бытового водоснабжения одноэтажного дома ориентиры обычно такие: P on около 1,5 бар, P off около 3,0 бар, дельта порядка 1,5 бар. Для двухэтажного дома пороги поднимают примерно на 0,5–1,0 бар, чтобы напор на верхнем этаже оставался комфортным. Точные значения зависят от характеристик насоса, высоты подъёма и длины трубопровода, поэтому цифры на корпусе реле — это не догма, а отправная точка.

• P on — давление включения, нижний порог
• P off — давление отключения, верхний порог
• Дельта — разница между P off и P on
• Типовая дельта для бытовой системы — около 1,5 бар

Роль воздуха в гидроаккумуляторе

Внутри гидроаккумулятора резиновая груша отделяет воду от сжатого воздуха. Когда насос качает, вода растягивает грушу, воздух сжимается и накапливает энергию. Когда открывается кран, этот воздух выдавливает воду в систему, и насос какое-то время может стоять. Чтобы такая схема работала, давление воздуха в груше должно быть согласовано с давлением включения реле — обычно его делают на 0,1–0,2 бар ниже P on.

Если воздуха в баке слишком мало, груша почти не растягивается, запаса воды нет, и насос включается буквально на каждый стакан. Если воздуха слишком много, груша вообще не наполняется до рабочего объёма, и эффект получается тот же. Поэтому при диагностике странного поведения насоса проверять имеет смысл не только настройки реле, но и давление в груше — это один общий контур, а не два независимых узла.

• Давление воздуха в груше обычно на 0,1–0,2 бар ниже P on
• Слишком низкое давление воздуха — насос дёргается на каждый расход
• Слишком высокое давление воздуха — груша не набирает воду
• Проверять давление воздуха нужно только при пустой системе

Типовые ориентиры давления для бытового водоснабжения

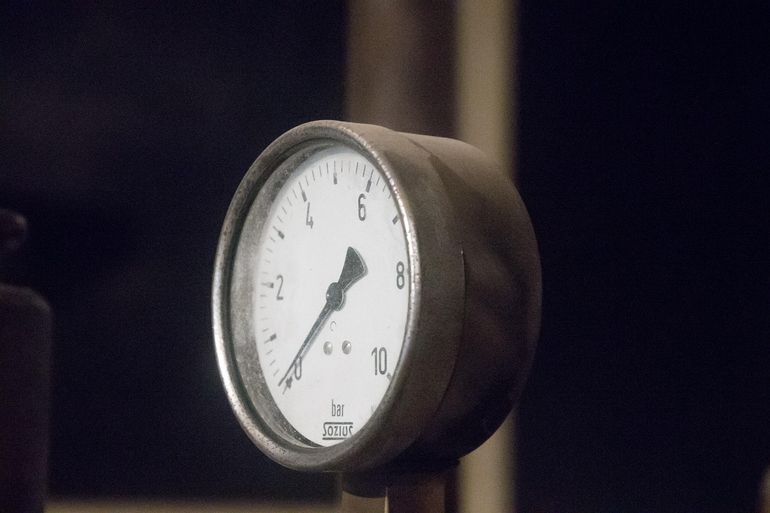

Прежде чем разбирать симптомы неправильной настройки, полезно держать в голове ориентиры, с которыми вы будете сравнивать показания манометра. Точные значения зависят от характеристик насоса и этажности дома, но для бытового водоснабжения частного дома есть устоявшийся коридор цифр, в который укладывается большинство систем.

Реле давления отвечает за два числа: давление включения насоса (P on, нижний порог) и давление отключения (P off, верхний порог). Разница между ними называется дельтой и обычно держится в пределах 1,2–1,5 бар. Давление воздуха в груше гидроаккумулятора (это герметичный бак с резиновой мембраной, который сглаживает работу системы) подбирается чуть ниже P on, чтобы мембрана не схлопывалась и не работала на износ.

Стандартные значения в барах

Для одноэтажного дома с одним санузлом и кухней обычно настраивают P on на 1,5–1,8 бар, а P off — на 2,8–3,0 бар. Этого хватает, чтобы душ работал комфортно, а стиральная машина не жаловалась на низкое давление на входе. В двухэтажном доме нижний порог поднимают до 2,0–2,2 бар, верхний — до 3,2–3,5 бар: каждые десять метров высоты подъёма воды съедают примерно 1 бар.

Верхняя граница для бытовых систем — около 4,5–5 бар. Дальше начинаются риски для пластиковых труб, фитингов и самого насоса: производители большинства бытовых моделей, например насосов Grundfos, Wilo или Джилекс, прямо ограничивают рабочее давление этим диапазоном. Если ваш P off уходит выше, это уже не настройка под комфорт, а перегрузка системы.

• P on (давление включения): 1,5–2,2 бар в зависимости от этажности
• P off (давление отключения): 2,8–3,5 бар
• Дельта между порогами: 1,2–1,5 бар
• Верхний предел для бытовых систем: 4,5–5 бар

Связь давления воздуха с P on

Давление воздуха в груше гидроаккумулятора по правилу должно быть на 0,2–0,3 бар ниже P on. Если P on выставлен на 1,8 бар, в баке должно быть около 1,5–1,6 бар воздуха. Это та подушка, благодаря которой при открытии крана вода идёт из бака, а не сразу запускает насос — и именно она определяет, как часто будет щёлкать реле.

Когда воздух стравливается со временем (а он стравливается всегда — медленно, через ниппель и мембрану), давление в груше падает ниже P on, и пара начинает работать вразнобой: насос включается слишком часто, бак почти не накапливает воду. Поэтому любую диагностику настройки реле имеет смысл начинать с проверки давления воздуха в гидроаккумуляторе при пустой системе — иначе вы будете крутить пружины реле, пытаясь компенсировать совсем другую неисправность.

Признаки того, что реле давления настроено неправильно

Неправильно настроенное реле редко ломается громко: оно начинает мешать тихо, через мелкие бытовые сбои, которые легко списать на капризы насоса или старые трубы. Если прислушаться к системе в обычный вечер — пока кто-то моет посуду, а кто-то принимает душ, — почти всегда слышно, что именно идёт не так.

Симптомы удобно разбирать парами: что хозяин слышит и видит и какая настройка за этим стоит. Чаще всего виноваты три параметра — давление включения P on, давление отключения P off и связанное с ними давление воздуха в груше гидроаккумулятора. Реже причина в слишком узкой или слишком широкой дельте между P on и P off.

• Насос щёлкает каждые несколько секунд при открытом кране
• Напор то сильный, то почти исчезает
• В трубах слышны резкие удары при закрытии смесителя
• Корпус насоса заметно горячий после короткой работы
• Гидроаккумулятор постоянно влажный или подтекает из ниппеля
• Вода идёт рывками, особенно на верхнем этаже

Насос щёлкает каждые несколько секунд

Типичная сцена: кто-то открыл кран на кухне, а из подсобки доносится мелкое тиканье — реле включает и выключает насос каждые две-три секунды. Это режим, в котором оборудование изнашивается быстрее всего: пусковые токи бьют по двигателю, контакты реле подгорают, а гидроаккумулятор фактически перестаёт выполнять свою роль буфера.

Чаще всего за этим стоит одно из двух. Либо слишком узкая дельта между P on и P off — например, 2,8 и 3,0 бара вместо привычных 1,5 и 3,0, — и бак просто не успевает накопить запас. Либо давление воздуха в груше гидроаккумулятора упало ниже нормы (ориентир — на 0,1–0,2 бара меньше P on), и вода уходит из бака за пару секунд, как из пустого сосуда.

• Слишком узкая дельта между P on и P off
• Низкое давление воздуха в груше гидроаккумулятора
• Порванная мембрана в баке — вода выходит без буфера
• P off выставлено почти вровень с P on

Слабый напор, гидроудары и перегрев насоса

Если напор в душе то радует, то падает почти до струйки, а через несколько секунд снова восстанавливается, дело часто в слишком низком P on: насос ждёт, пока давление просядет до 1,0–1,2 бара, и только потом включается. На верхнем этаже это особенно заметно — там и без того теряется давление по высоте. Обратная крайность — завышенное P off в 4,5–5 бар: при закрытии смесителя в трубах раздаётся характерный стук, а соединения и шланги бытовой техники работают на пределе.

Перегрев корпуса насоса после короткой работы — тревожный признак того, что P off вообще не достигается. Реле не размыкает контакты, насос гонит воду в замкнутый контур, давление упирается в потолок производительности, а двигатель греется вхолостую. В такой ситуации правильнее сразу обесточить систему и разбираться спокойно, а не пытаться додавить настройку на горячем оборудовании.

• Слабый напор на верхних точках — занижено P on
• Гидроудары при закрытии крана — завышено P off
• Перегрев насоса — P off не достигается, реле не отключает двигатель
• Вода идёт рывками — критически мало воздуха в гидроаккумуляторе

Два сценария из жизни: как симптом превращается в диагноз

Иногда проще понять логику настройки реле не по таблицам давлений, а по двум привычным бытовым сценам. В обоих случаях хозяин сначала замечает что-то странное в поведении воды, а уже потом, если прислушаться, складывается картина: дело не в насосе и не в трубах, а в том, как настроена пара реле и гидроаккумулятор.

Насос включается каждые 3 секунды при открытом кране

Картина знакомая: на кухне открыли смеситель, чтобы набрать кастрюлю воды, а из подвала доносится частое щёлканье реле и короткие толчки насоса — пуск, остановка, снова пуск. Вода при этом идёт, но напор слегка пульсирует, и за минуту насос успевает включиться десятки раз. На плане системы это выглядит нормально, а в жизни такой режим за пару сезонов убивает и двигатель, и пусковой конденсатор.

Чаще всего за этим стоит одна из двух настроек. Либо дельта между давлением включения (P on) и отключения (P off) сжата почти в ноль — например, 2,8 и 3,0 бара вместо привычных 1,5 и 3,0, — и насос гоняет воду крошечными порциями. Либо давление воздуха в груше гидроаккумулятора (например, в баках Reflex, Wester, Джилекс) ушло почти в ноль, бак не отдаёт запас, и каждый стакан воды система берёт напрямую с насоса.

• Слишком маленькая дельта между P on и P off
• Спущенный воздух в гидроаккумуляторе
• Слишком высокое давление воздуха в груше — близкое к P on

Напор резко падает почти до нуля, потом восстанавливается

Второй сценарий мягче на слух, но неприятнее в быту. Человек встаёт под душ, вода идёт ровно, потом напор за секунду проваливается почти до тонкой струйки, держится так несколько мгновений и снова набирает силу. Если в этот момент кто-то включил стиральную машину или полив, картина повторяется ещё заметнее, а в кранах появляются короткие воздушные толчки.

Здесь обычно виноват слишком низко выставленный нижний порог: например, P on опущен до 1,0 бара, и гидроаккумулятор почти пустой к моменту включения насоса. Пока реле дождётся этого порога, давление в трубах успевает упасть до уровня, при котором верхние точки разбора почти не получают воду. Насос потом честно догоняет систему до P off, но провал в душе уже случился — и это прямой сигнал поднять давление включения, а заодно проверить давление воздуха в груше.

• Слишком низкое давление включения (P on)
• Чрезмерно широкая дельта между P on и P off
• Давление воздуха в груше ниже P on на 0,2-0,3 бара и больше

Что можно проверить и аккуратно поправить самому

Реле давления воды в частном доме устроено просто, но требует уважительного обращения: внутри корпуса есть пружины и контакты под напряжением, а сама автоматика работает в системе под давлением. Прежде чем что-то крутить, важно честно оценить границу: проверка давления воздуха в гидроаккумуляторе и аккуратная корректировка пружин — это посильная для владельца задача, а вмешательство в электромонтаж, замена реле или работа со скважинным насосом и частотником — уже зона мастера.

Перед любой регулировкой стоит подготовить минимальный набор инструментов: крестовая и плоская отвёртки, рожковый ключ для гайки на штуцере реле, манометр на гидроаккумуляторе и автомобильный насос с манометром для подкачки воздуха в грушу. Хорошо, если рядом будет помощник: один открывает кран, второй смотрит, на каких цифрах насос включается и отключается.

Подготовка: отключение питания и сброс давления

Первое движение перед регулировкой — обесточить насос: выключить автомат на щите, который отвечает за линию водоснабжения, и убедиться, что насос действительно остановился. Реле находится под напряжением 220 В, и снимать с него крышку под током — прямой риск удара, особенно если корпус успел отсыреть рядом с гидроаккумулятором.

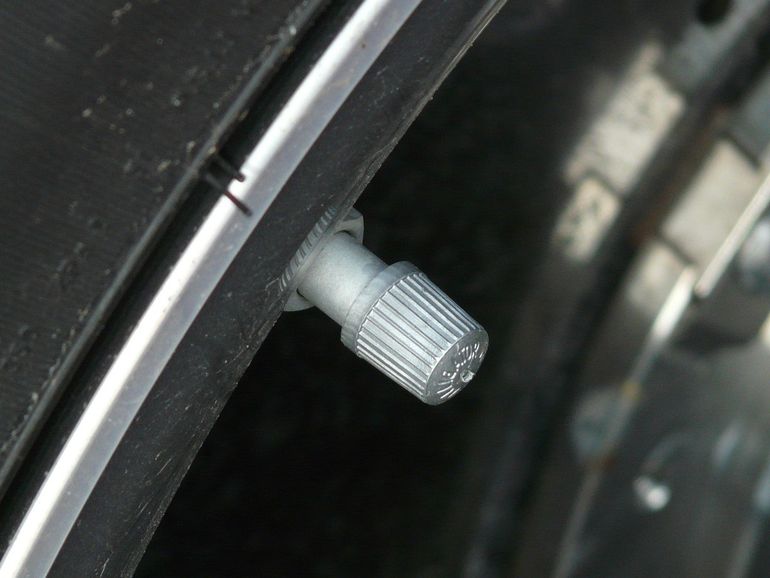

Дальше нужно сбросить давление в системе: открыть ближайший к реле кран — на кухне, в санузле или сливной — и дождаться, пока вода перестанет течь и шипение воздуха стихнет. Только после этого манометр покажет ноль и можно спокойно снимать крышку реле или проверять ниппель на гидроаккумуляторе, не получив струю воды в лицо.

• Выключить автомат питания насоса на щите
• Убедиться, что насос остановился и не гудит
• Открыть кран и дождаться полного слива давления

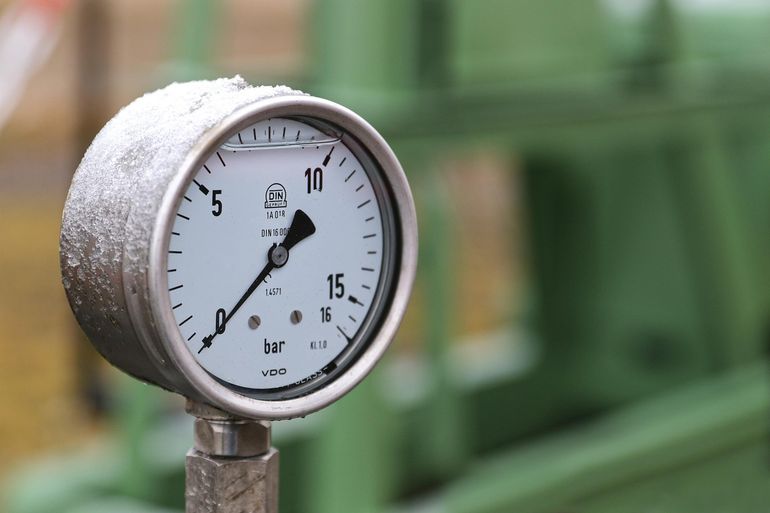

• Проверить по манометру, что стрелка ушла на ноль
• Только после этого снимать крышку реле или работать с ниппелем

Что крутят большая и малая пружины

Под крышкой типового механического реле, например РДМ-5 или аналогов от Джилекс и Италтехника, видны две пружины с гайками. Большая пружина с маркировкой P задаёт давление включения насоса: закручиваешь гайку — насос включается при более высоком давлении, ослабляешь — при более низком. Малая пружина с маркировкой ΔP отвечает за разницу между включением и отключением, то есть за дельту: чем сильнее она затянута, тем позже реле разомкнёт контакты и тем выше будет давление отключения.

Регулировать стоит маленькими шагами — буквально по четверти оборота, после каждого подхода возвращать питание, открывать кран и смотреть по манометру, на каких значениях насос щёлкает. Типовой ориентир для бытовой системы — включение около 1,5–1,8 бар и отключение около 2,8–3,2 бар, но точные цифры зависят от напора насоса, этажности дома и давления воздуха в груше, поэтому ориентируйтесь на паспорт оборудования и поведение системы, а не на абстрактные значения.

• Большая пружина P — давление включения насоса
• Малая пружина ΔP — разница между включением и отключением
• Крутить только при обесточенном реле и сброшенном давлении
• Менять натяжение по четверти оборота, потом проверять манометром
• Не превышать давление отключения, указанное в паспорте насоса и гидроаккумулятора

Когда не лезть в реле и звать мастера

Реле давления — деталь простая и обманчиво доступная: две пружины, винты, понятная логика. Но в системе водоснабжения частного дома оно работает в связке с насосом, гидроаккумулятором и иногда с отдельной автоматикой, и не каждая такая связка терпит ручную регулировку. Есть конфигурации, где попытка подкрутить пружину не решит проблему, а только спрячет настоящую неисправность или повредит дорогое оборудование.

Скважинный насос, частотник и отдельная автоматика

Если в доме стоит скважинный насос на глубине нескольких десятков метров, цена ошибки растёт: выкрутив давление отключения выше паспортного, можно перегреть двигатель, сорвать обратный клапан или порвать соединения в обсадной трубе. Достать такой насос — отдельная история с подъёмником и бригадой, поэтому регулировку реле в скважинных системах разумнее доверить мастеру, который сверится с паспортом насоса и проверит реальное давление на устье.

Отдельная история — системы с частотным преобразователем или фирменными блоками автоматики, например, такими как Grundfos PM2, Italtecnica или Aquario. Там реле либо отсутствует как отдельный узел, либо работает в паре с электроникой, и привычная подкрутка пружин ничего не даст или собьёт логику работы. В этих случаях настройка идёт через меню блока или сервисный режим, и без понимания схемы лезть туда не стоит.

• Скважинный насос на большой глубине
• Система с частотным преобразователем
• Фирменный блок автоматики вместо классического реле
• Реле с защитой от сухого хода, которое срабатывает повторно
• Признаки утечки в трубопроводе или повреждённой мембраны гидроаккумулятора

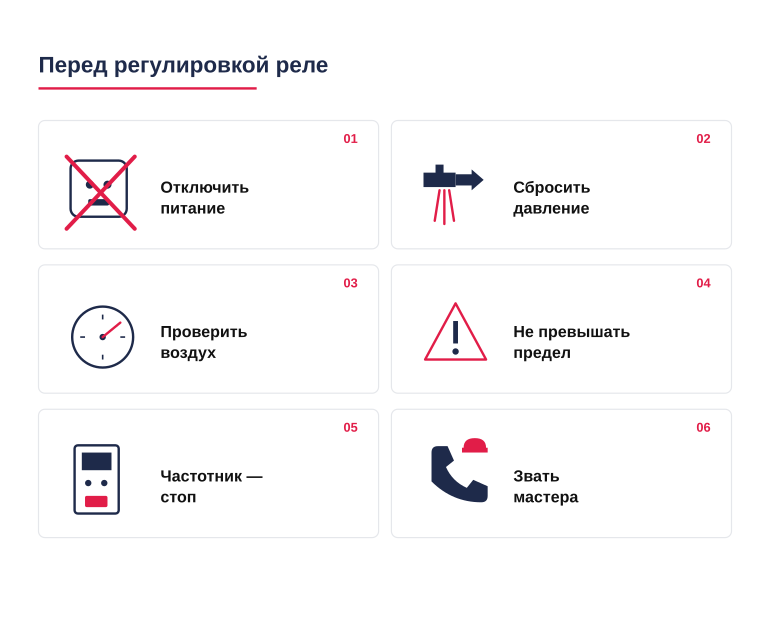

Памятка перед регулировкой

Перед тем как снять крышку реле и взяться за гаечный ключ, имеет смысл пройти короткий ритуал безопасности. Он занимает пару минут, но защищает и от удара током, и от гидроудара, и от обидной ошибки, когда настройка сбивается из-за неверного давления воздуха в гидроаккумуляторе. Если хоть один пункт вызывает сомнение, лучше остановиться и позвать специалиста, чем переделывать всё после аварии.

• Отключить питание насоса на автомате в щите
• Сбросить давление в системе, открыв ближайший кран
• Проверить давление воздуха в груше гидроаккумулятора при пустой системе
• Свериться с паспортом насоса и не превышать его рабочее давление
• Записать исходные положения винтов, чтобы можно было вернуться назад
• При скважинном насосе, частотнике или незнакомой автоматике — вызвать мастера
