Реле давления воды: какие ошибки настройки видны без приборов

Что делает реле давления и почему сбивается настройка

Реле давления — это переключатель, который решает, когда насосу работать, а когда остановиться. Всё просто: давление в системе падает ниже порога — контакты замыкаются, насос качает воду. Давление поднимается до верхнего предела — контакты размыкаются, насос отдыхает. Между этими двумя точками живёт весь комфорт водоснабжения в доме.

Проблема в том, что настройка реле не остаётся стабильной годами. Пружины внутри корпуса постепенно проседают, вибрация от работы насоса ослабляет регулировочные гайки, а сезонные перепады температуры меняют давление воздуха в гидроаккумуляторе. В итоге система начинает вести себя странно — а владелец дома не понимает, откуда взялась проблема, ведь никто ничего не крутил.

Роль реле в связке насос–гидроаккумулятор–кран

Гидроаккумулятор хранит запас воды под давлением, чтобы насос не запускался от каждого открытия крана. Реле следит за давлением в этом баке и управляет насосом: включает при нижнем пороге (обычно около 1,5 атм) и выключает при верхнем (около 3 атм). Без реле насос либо молотил бы без остановки, либо вообще не включался.

Когда реле работает корректно, владелец дома его не замечает — вода просто идёт из крана с ровным напором. Но стоит порогам сдвинуться на полатмосферы, и поведение системы меняется: насос включается слишком часто, напор скачет или кран «плюётся» воздухом. Именно эти внешние признаки позволяют заподозрить сбой без единого прибора.

Частые причины сбоя без вмешательства хозяина

Реле сбивается не потому, что кто-то покрутил гайки. Вибрация от работы насоса за один-два сезона ослабляет крепёж регулировочных пружин — большой и малой. Результат: пороги включения и выключения смещаются, а разница между ними (дельта) сужается или расширяется непредсказуемо.

Второй сценарий — потеря воздуха в гидроаккумуляторе. Ниппель на баке медленно стравливает давление, мембрана внутри растягивается, и реле начинает получать искажённые сигналы. Всё выглядит так, будто сломалось само реле, хотя причина — в соседнем узле. Зимние простои тоже вносят вклад: после расконсервации системы весной давление воздуха в баке может отличаться от осеннего на 0,3–0,5 атм.

• Вибрация насоса ослабляет регулировочные гайки пружин
• Ниппель гидроаккумулятора стравливает воздух за межсезонье
• Накипь и песок забивают входное отверстие реле
• Сезонный перепад температур меняет давление воздуха в баке
• Естественная усталость пружин после 3–5 лет эксплуатации

Пять симптомов неправильной настройки, которые видны без приборов

Манометр покажет точные цифры, но большинство проблем с реле давления заявляют о себе задолго до того, как вы возьмёте прибор в руки. Насос щёлкает каждые полминуты, из крана бьёт рывками, в трубах слышен хлопок при закрытии смесителя — каждая из этих картин указывает на конкретную ошибку в настройке порогов включения и выключения.

Ниже — пять типичных симптомов, которые можно заметить ушами и пальцами. Логика простая: сначала находите свою ситуацию в таблице, затем читаете подробное описание и решаете, нужен ли мастер или достаточно скорректировать пружину самостоятельно.

• Частые включения насоса — каждые 20–40 секунд при любом расходе воды
• Насос не выключается и работает непрерывно даже при закрытых кранах
• Слабый напор из смесителя при нормальной работе насоса
• Гидроудары и щелчки в трубах при резком закрытии крана
• Насос не включается, хотя давление явно упало и вода еле течёт

Симптом → вероятная ошибка настройки

Найдите свой симптом и определите вероятную причину без манометра

Что происходит	Вероятная ошибка	Срочность
Насос включается каждые 20–40 секунд	Дельта между порогами слишком мала или воздух в гидробаке потерян	Высокая — износ двигателя
Насос не выключается при закрытых кранах	Верхний порог выше возможностей насоса или утечка в системе	Высокая — перегрев насоса
Слабый напор при работающем насосе	Нижний порог включения занижен, система долго набирает давление	Средняя — дискомфорт
Гидроудары и щелчки в трубах	Верхний порог завышен, давление превышает 3–3,5 атм	Средняя — риск повреждения соединений
Насос не включается при открытом кране	Контакты реле не замыкаются: износ пружины или залипание	Высокая — нет водоснабжения

Насос включается слишком часто или не выключается

Если насос стартует каждые 20–40 секунд даже при маленьком расходе воды — скорее всего, разница между порогом включения и порогом выключения (дельта) слишком мала. Реле срабатывает на выключение почти сразу после набора давления, давление чуть просаживается — и цикл повторяется. Такой режим перегревает двигатель и сокращает ресурс контактной группы реле, например у распространённых моделей типа РДМ-5 или PM/5.

Обратная крайность — насос работает без остановки при закрытых кранах. Здесь верхний порог выставлен выше того давления, которое насос физически способен создать, либо в системе есть небольшая утечка, не дающая набрать нужное значение. Проверка занимает минуту: закройте все краны, перекройте подачу к бойлеру и послушайте. Если насос по-прежнему не отключается в течение пяти минут — вызов мастера оправдан.

Слабый напор при открытом кране или гидроудары

Открываете смеситель на полную, а струя вялая и пульсирует — при этом насос явно работает. Типичная причина: нижний порог включения установлен слишком низко, и реле разрешает пуск только тогда, когда давление проседает до минимума. Пока система «раскачивается», вы стоите под душем с тонкой струйкой. Для комфортного напора порог включения обычно держат не ниже 1,4–1,6 атм.

Гидроудары — резкие щелчки и толчки в трубах при закрытии крана — сигнализируют об обратной проблеме: верхний порог завышен, и давление в системе выше того, на которое рассчитаны соединения. Особенно заметно на полипропиленовых трубах с пресс-фитингами: звук глухой, отдаёт в стену. Если щелчки повторяются регулярно, стоит проверить, не превышает ли рабочее давление 3–3,5 атм — это типичный верхний порог для бытовых насосных станций, при котором гидроудары уже ощутимы.

Как отличить проблему реле от других поломок

Симптомы сбитого реле давления и неисправного гидробака часто выглядят одинаково: насос дёргается, напор скачет, система ведёт себя нервно. Но причина может лежать совсем в другой плоскости — в пустом баке, забитом фильтре или прохудившемся обратном клапане. Прежде чем крутить пружины реле, стоит потратить две минуты на простую проверку и убедиться, что проблема действительно в настройке, а не в соседнем узле.

Логика здесь простая: исключи механические и гидравлические причины, и только потом подозревай электромеханику реле. Это экономит время и защищает от ситуации, когда человек перенастраивает исправное реле, а реальная поломка остаётся нетронутой и прогрессирует.

Простая проверка: гидробак или реле

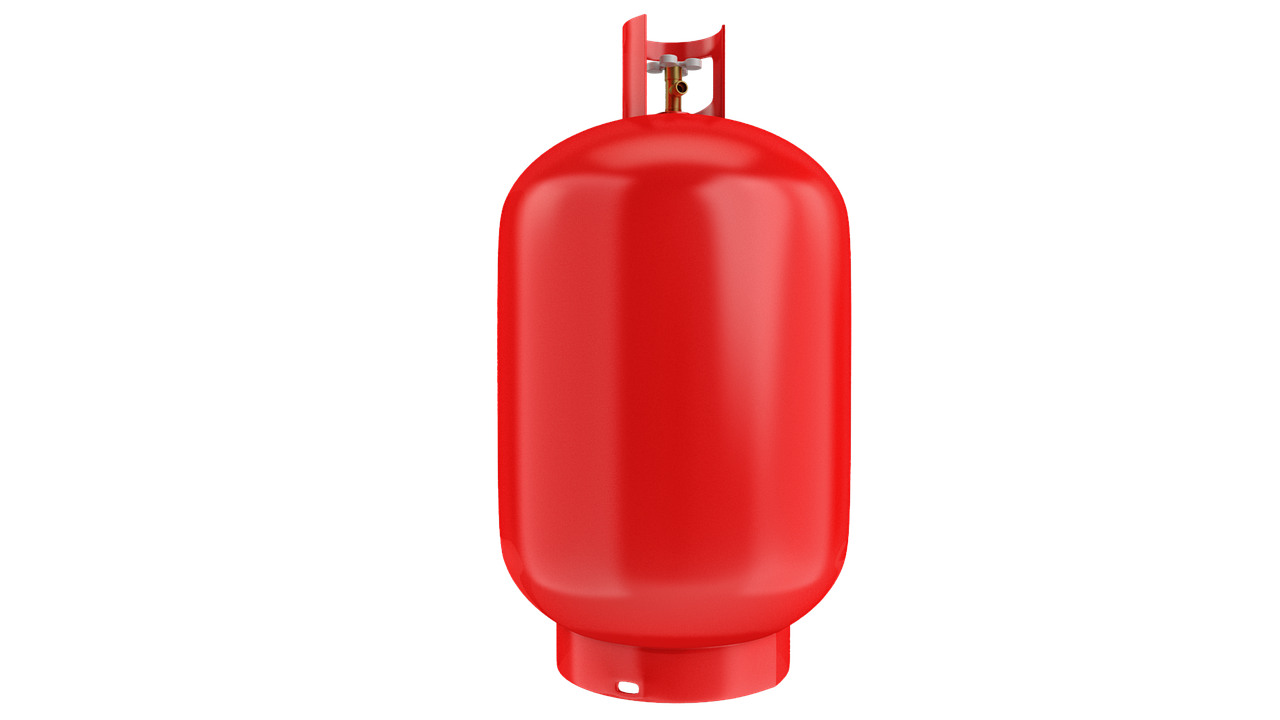

На корпусе гидроаккумулятора есть воздушный ниппель — такой же, как на автомобильном колесе. Выключите насос, откройте ближайший кран и дождитесь, пока вода перестанет течь. Затем нажмите на штырёк ниппеля: если оттуда выходит воздух с ощутимым шипением, мембрана бака цела и давление воздушной подушки присутствует. В этом случае частые включения насоса скорее указывают на реле или утечку в трубах.

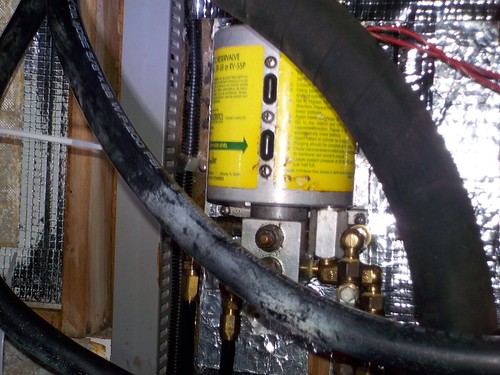

Если из ниппеля потекла вода или воздух вообще не выходит — проблема в гидроаккумуляторе: мембрана порвана либо воздух стравился через корпус. Перенастройка реле тут ничего не даст, сначала нужно восстановить воздушную подушку бака или заменить мембрану. Эта проверка занимает тридцать секунд и не требует инструментов кроме пальца.

• Воздух шипит из ниппеля — бак в норме, проверяй реле
• Из ниппеля идёт вода — мембрана бака порвана
• Воздух не выходит совсем — бак потерял давление, нужна подкачка или ремонт

Когда виноват не реле, а фильтр или обратный клапан

Забитый магистральный фильтр грубой очистки (например, сетчатый «косой» фильтр или картридж типа Big Blue) снижает проток так, что насос набирает давление медленнее обычного и работает дольше за один цикл. Внешне это похоже на заниженный порог отключения реле, но разница видна сразу: если открутить колбу фильтра и запустить систему без неё, цикл вернётся к нормальной длительности — значит, реле ни при чём.

Неисправный обратный клапан на всасывающей линии даёт другую картину: после остановки насоса давление в системе падает за считанные секунды, и реле снова запускает мотор. Проверить просто — закройте запорный кран сразу после реле и понаблюдайте: если давление держится и насос молчит, значит утечка происходит на участке между насосом и этим краном, то есть вода уходит обратно в скважину через неисправный клапан, а само реле работает штатно.

• Насос работает дольше обычного, но отключается — проверь фильтр на засор
• Давление падает за секунды после остановки — подозревай обратный клапан
• Закрой кран после реле: если давление держится — реле исправно, утечка ниже по линии

Когда точно вызывать мастера: красные флаги

Самодиагностика по симптомам — полезный навык, но у неё есть чёткая граница. Если поведение системы водоснабжения выходит за рамки «насос чаще включается» или «напор слабоват», а появляются признаки, связанные с электрикой или разрушением самого реле, дальнейшие эксперименты без квалификации опасны. Ниже — конкретные маркеры, при которых наблюдение заканчивается и начинается звонок специалисту.

Важный момент: ни один из этих признаков не требует разборки реле или проверки мультиметром. Всё видно, слышно или ощутимо снаружи — достаточно подойти к узлу и обратить внимание на запах, температуру корпуса и состояние подводящих проводов.

Признаки электрической проблемы

Запах горелой изоляции возле реле — сигнал, который нельзя игнорировать даже на секунду. Он означает, что контактная группа перегревается: либо подгорели пластины, либо провод в клемме ослаб и начал искрить под нагрузкой. Если при очередном щелчке реле видна короткая вспышка или слышен нехарактерный треск, проблема уже перешла из категории «настройка» в категорию «электробезопасность».

Ещё один тревожный маркер — корпус реле, горячий на ощупь. В нормальном режиме пластик или металл крышки остаётся чуть тёплым. Если температура ощутимо выше, значит внутри идёт процесс, с которым справится только электрик: замена контактной группы, перетяжка клемм или полная замена реле.

• Запах гари или горелого пластика у корпуса реле
• Видимые искры в момент срабатывания
• Треск или нехарактерный хлопок при включении насоса
• Корпус реле горячий на ощупь
• Потемневшие или оплавленные участки на подводящих проводах

Признаки механического износа реле

Когда реле перестаёт реагировать на изменение давления — насос работает без остановки или, наоборот, не запускается при открытом кране — это часто означает, что мембрана внутри реле потеряла эластичность или пружина «устала». Такие детали не чинятся подстройкой гайки: механизм физически не передаёт усилие на контактную группу.

Мокрые, позеленевшие или покрытые белым налётом контакты под крышкой реле говорят о разгерметизации мембранной камеры. Вода попала туда, где её быть не должно. Если после подстройки дифференциала проблема ушла, но вернулась через пару дней — это подтверждает износ, а не ошибку настройки. В такой ситуации замена реле обойдётся дешевле и безопаснее, чем попытки «подтянуть ещё раз».

• Насос не реагирует на реле: работает без остановки или не включается
• Окисленные, мокрые или позеленевшие контакты под крышкой
• Проблема возвращается через 1-3 дня после подстройки
• Слышен щелчок, но контакт не замыкается — насос молчит
• Видимые следы воды внутри корпуса реле

Что можно сделать самому до прихода мастера

Пока мастер не приехал, есть несколько безопасных действий, которые не требуют отвёртки, мультиметра или снятия крышки реле. Они не починят систему, но помогут сузить круг проблем и сэкономить время специалисту. Главное правило: не трогать электрику, не крутить регулировочные пружины и не разбирать узлы под давлением.

Смысл подготовки в том, чтобы превратить расплывчатое «что-то не так с водой» в набор конкретных наблюдений. Мастер, который получает точное описание симптомов, приезжает уже с гипотезой — а значит, работает быстрее и берёт меньше за диагностику.

Безопасный осмотр без снятия крышки

Начните с гидроаккумулятора: найдите ниппель на верхней или задней стороне бака (выглядит как автомобильный) и нажмите на штырёк кончиком карандаша. Если из ниппеля пошла вода, а не воздух — мембрана бака порвана, и реле здесь ни при чём. Если воздух выходит слабо или не выходит вовсе, давление в баке упало ниже нормы, и это тоже объясняет частые включения насоса.

Осмотрите корпус реле визуально, не снимая крышку: ищите следы подтёков, окисление на кабельных вводах, вздутие пластика или запах горелой изоляции. Любой из этих признаков — повод не трогать устройство вообще и сразу передать задачу электрику. Подкапывание воды из-под штуцера реле говорит об износе уплотнения, а не о сбое настройки.

• Проверить ниппель гидробака карандашом или колпачком от шины
• Осмотреть корпус реле на подтёки и окислы без вскрытия
• Принюхаться: запах горелого пластика — стоп-сигнал
• Проверить, нет ли капель воды на штуцере подключения реле

Что записать и сфотографировать для мастера

Зафиксируйте три вещи: как часто насос включается за 10 минут при открытом кране, через сколько секунд после закрытия крана он отключается, и есть ли щелчок реле в момент остановки. Запишите это в заметки телефона с указанием времени — мастеру пригодится даже приблизительная цифра, потому что она отсекает половину возможных причин.

Сфотографируйте шильдик насоса (там указаны модель и мощность), этикетку на гидробаке с заводским давлением, а также общий вид обвязки — где стоит реле, где манометр (если есть), куда идут трубы. Короткое видео со звуком работающего насоса и щелчками реле часто полезнее долгих объяснений по телефону.

• Частота включений насоса за 10 минут при открытом кране
• Время от закрытия крана до отключения насоса
• Фото шильдика насоса и этикетки гидробака
• Фото общей обвязки с положением реле
• Короткое видео со звуком щелчков и работы насоса
