Резервное питание для котла и насосов: ИБП, инвертор и аккумулятор

Что в доме критично запитать при отключении света

Отключение электричества в частном доме — это не бытовое неудобство, а каскадная остановка инженерии. Через десять минут гаснет горелка котла, через час остывают радиаторы, через несколько часов в морозы рискует разморозиться система отопления. Параллельно встаёт скважина, в кранах исчезает вода, а холодильник медленно теряет холод.

Поэтому первый шаг к резервному питанию — не покупка ИБП, а честный список того, без чего дом действительно не живёт. Всё остальное — свет в комнатах, телевизор, чайник — это комфорт, который спокойно подождёт возвращения сети или генератора.

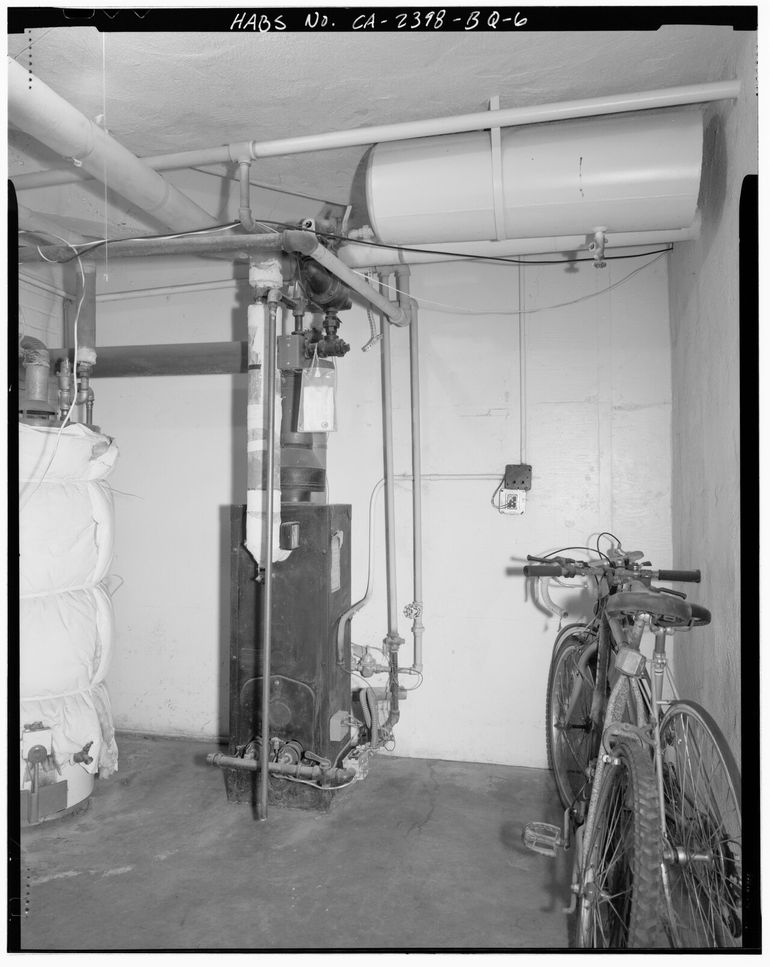

Котёл, насосы, скважина, холодильник

Ядро резервирования в большинстве домов — это газовый или твердотопливный котёл с автоматикой и циркуляционный насос отопления. Без них система быстро теряет смысл: горелка не запускается, теплоноситель стоит, а в сильный мороз вода в трубах может замёрзнуть и порвать радиаторы. К этой связке логично добавить насос тёплого пола, если он есть, и насос рециркуляции горячей воды.

Вторая группа — водоснабжение и продукты. Скважинный или колодезный насос важен не только ради бытового комфорта, но и для подпитки системы отопления и работы санузлов. Холодильник и морозильник терпят отключение лучше, но при длинных перебоях летом теряют запасы еды. Сюда же стоит отнести минимальное аварийное освещение и роутер с камерами, если дом завязан на удалённый контроль.

• Газовый или твердотопливный котёл с автоматикой

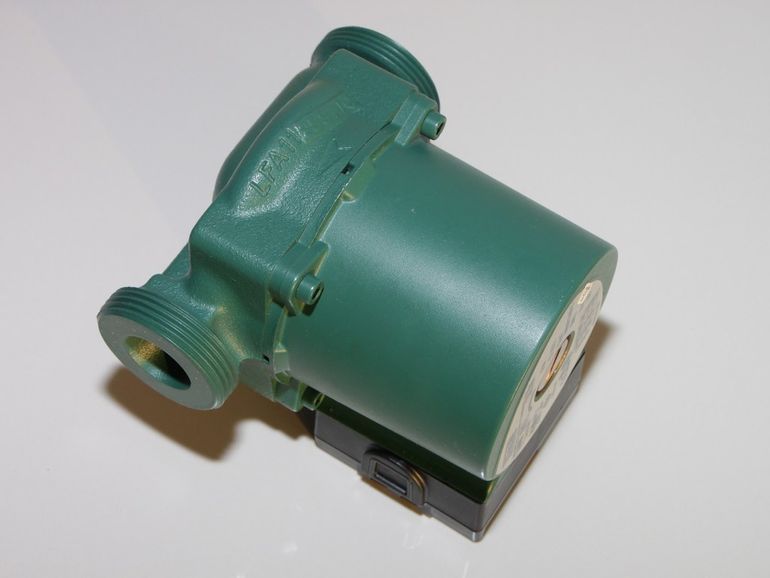

• Циркуляционный насос отопления
• Скважинный или колодезный насос
• Холодильник и морозильник
• Аварийное освещение, роутер, охранная автоматика

Сколько ватт реально потребляет каждое устройство

Главная ловушка новичка — путать паспортную мощность и реальное потребление. Современный газовый котёл с вентилятором и электроникой в работе берёт всего 80–150 Вт, циркуляционный насос отопления — 40–90 Вт, светодиодное освещение и роутер вместе редко выходят за 50 Вт. То есть базовая «зимняя» нагрузка дома часто укладывается в 200–300 Вт, и это принципиально меняет расчёт автономии.

Совсем другая история — устройства с электродвигателями. Скважинный насос в работе потребляет 700–1500 Вт, но в момент пуска кратковременно даёт бросок в 2–4 раза больше, и именно по этой цифре нужно выбирать инвертор. Холодильник в среднем берёт 100–200 Вт, но компрессор при старте тоже выдаёт пусковой ток. Поэтому в таблице ниже отдельно указаны рабочая и пусковая мощности — без учёта второй колонки система будет уходить в защиту.

ИБП или инвертор с аккумулятором: что выбрать

На полке магазина стоят две очень разные вещи под одним ярлыком «бесперебойник»: компактный ИБП для компьютера и тяжёлый инвертор, к которому отдельно подключается аккумуляторный банк. Внешне разница кажется только в размере и цене, но за ней прячется развилка между «продержаться полчаса» и «прожить ночь без света со всей инженерией».

Готовый ИБП — это коробка, в которой уже собраны электроника, небольшая батарея и розетки: воткнул в стену, подключил котёл и забыл. Связка инвертор плюс внешняя АКБ — это, по сути, конструктор: отдельно мозг-преобразователь и отдельно банк аккумуляторов нужного объёма, который можно потом наращивать. Первый вариант проще и быстрее, второй — гибче и заметно живучее по времени автономии.

Онлайн и линейно-интерактивный ИБП

Линейно-интерактивный ИБП — самый распространённый формат: пока в сети есть напряжение, нагрузка питается напрямую через стабилизатор, а при пропадании света срабатывает реле и за 4–10 миллисекунд переключает котёл на батарею. Для газового котла важно, чтобы такой ИБП выдавал чистый синус и имел правильную фазировку розетки, иначе автоматика будет уходить в ошибку по контролю пламени.

Онлайн-ИБП (с двойным преобразованием) работает иначе: входное напряжение всегда проходит через выпрямитель и инвертор, нагрузка постоянно питается от синтезированного синуса, а время переключения равно нулю. Это полезно там, где сеть откровенно «грязная» — скачет напряжение, моргает свет, рядом сварка или мощные станки, например в коттеджных посёлках на старых линиях.

• Линейно-интерактивный: дешевле, тише, типичное время переключения 4–10 мс — подходит большинству котлов с чистым синусом на выходе
• Онлайн с двойным преобразованием: дороже и греется сильнее, но даёт нулевое переключение и идеальный синус при просадках сети
• Компьютерный ИБП с модифицированным синусом: для котла не годится — плата управления видит «ступеньки» как аварийное напряжение

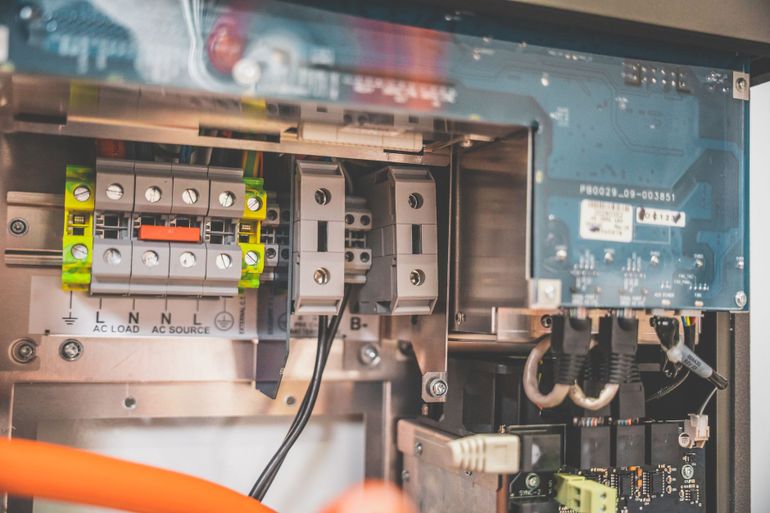

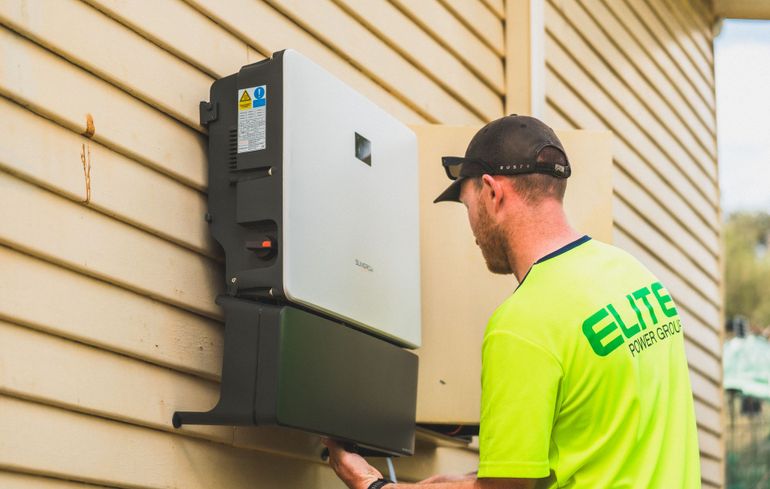

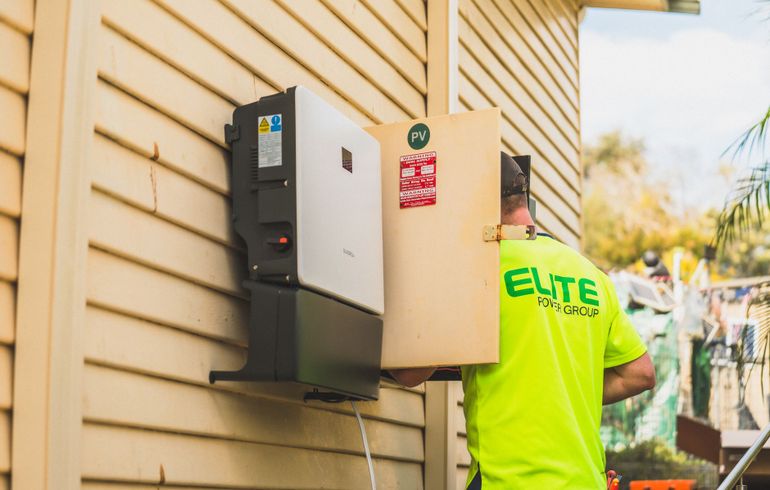

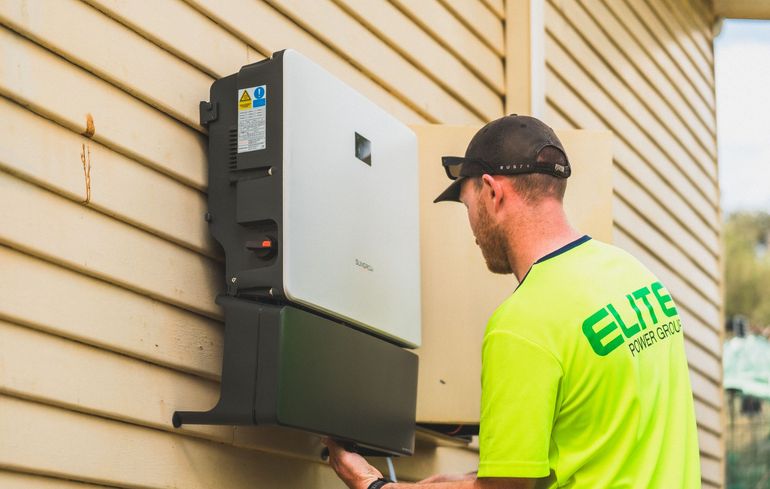

Инвертор с внешним аккумуляторным банком

Если задача — продержать котёл и насосы не 30 минут, а 8–12 часов или сутки, готовый ИБП с встроенной батареей упирается в потолок. Здесь логичнее ставить отдельный синусный инвертор-зарядное (например, форматы 12, 24 или 48 вольт мощностью 1–3 кВт) и собирать к нему внешний банк аккумуляторов нужной ёмкости — хоть 100, хоть 400 А·ч.

Плюс такой схемы — масштабируемость: завтра захотелось добавить ещё один аккумулятор или подключить солнечную панель через гибридный инвертор, и система спокойно расширяется. Минус — нужно отдельное место под банк АКБ, нормальная вентиляция (особенно для свинцово-кислотных батарей), толстые силовые кабели на низковольтной стороне и аккуратное подключение к домовой сети через отдельную линию критичной нагрузки.

• Синусный инвертор 12/24/48 В со встроенным зарядным устройством и автоматическим байпасом на сеть
• Внешний банк АКБ под нужное время автономии — от одной батареи до сборки из четырёх и более
• Отдельный щит критичной нагрузки: котёл, циркуляционные насосы, скважина по графику, холодильник, дежурное освещение

Почему котлу нужен чистый синус и при чём тут ВА и Вт

Дешёвый компьютерный ИБП на распродаже выглядит соблазнительно: коробка, аккумулятор, розетки — что ещё нужно котлу? Подвох в том, что котёл и системный блок видят электричество совершенно по-разному. Для компьютера форма сигнала почти неважна, импульсный блок питания всё равно её перемолотит. А вот газовый котёл, например Baxi, Vaillant или Protherm, относится к питанию намного придирчивее, и от формы синусоиды зависит, запустится ли горелка вообще.

Второй слой путаницы — паспортные цифры. На ИБП крупно написано «1000 ВА», а мелким шрифтом где-то рядом — «600 Вт». Это не маркетинговая хитрость, а два разных параметра, которые легко спутать при подборе устройства под насосы и котёл. Если ориентироваться только на вольт-амперы, можно купить ИБП, который физически не вытянет пусковой ток циркуляционника.

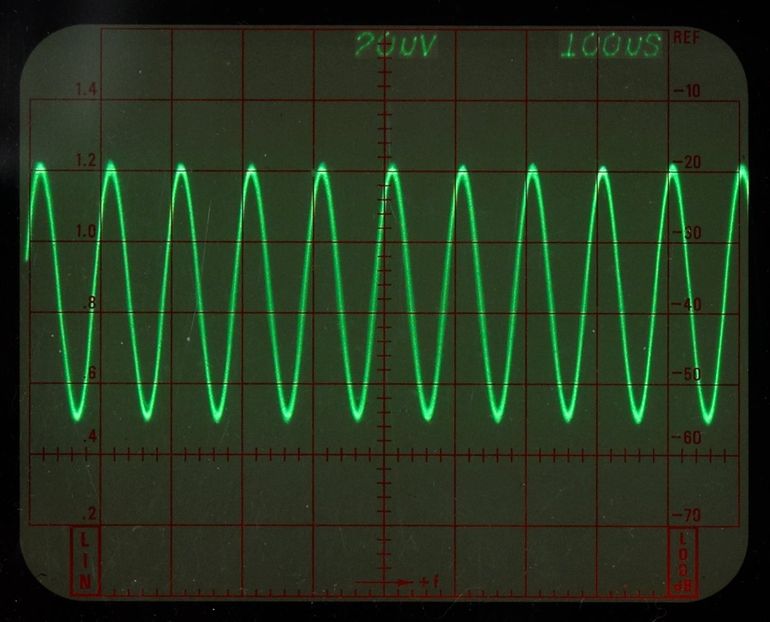

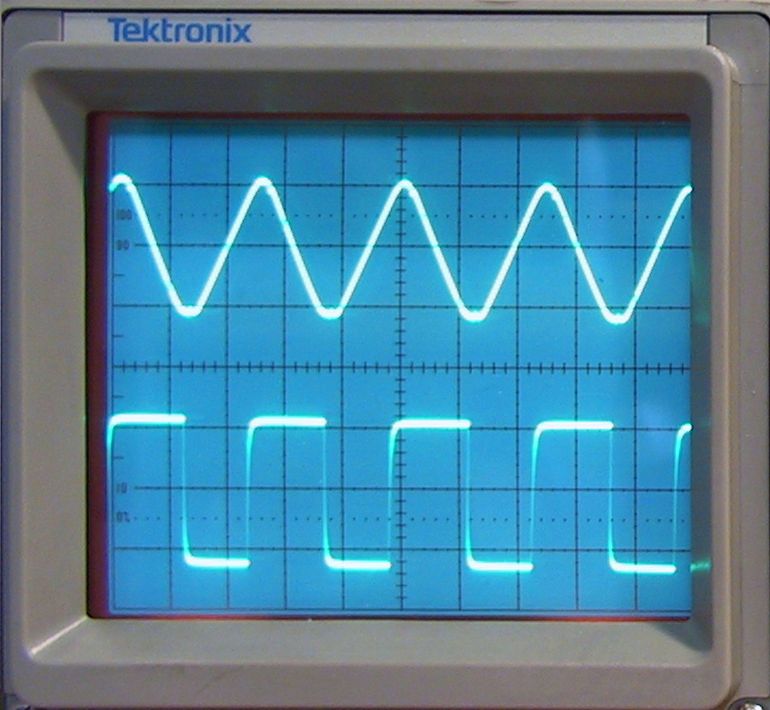

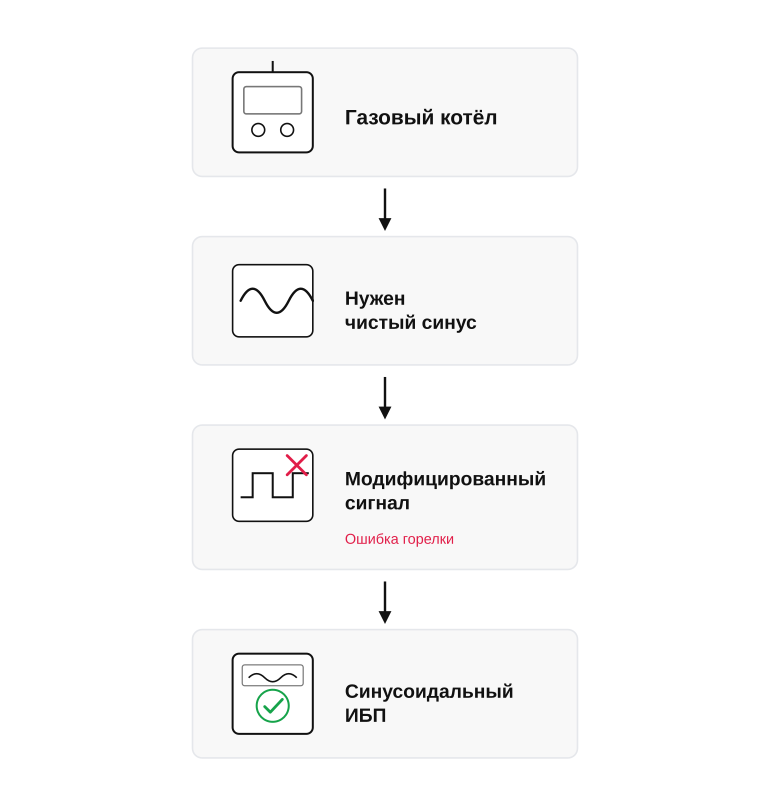

Чистый синус против модифицированного

В розетке напряжение меняется по плавной синусоиде — это и есть «чистый синус». Дешёвые ИБП экономят на схемотехнике и выдают так называемый модифицированный синус: по сути ступенчатый прямоугольник, который лишь грубо имитирует форму сетевого сигнала. Для лампочки или ноутбука разница незаметна, а для электроники котла — критична.

Плата управления котлом постоянно следит за фазой и нулём, ловит переходы напряжения через ноль и синхронизирует работу циркуляционного насоса и розжига. На ступеньках модифицированного сигнала эта логика сбоит: котёл уходит в ошибку, гасит горелку или вовсе отказывается стартовать. Поэтому для газового котла подходит только инвертор или ИБП с честной синусоидой на выходе, например линейно-интерактивные модели с пометкой «pure sine wave» или онлайн-устройства двойного преобразования.

• Чистый синус — плавная волна, как в розетке
• Модифицированный синус — ступенчатый прямоугольник
• Котлы с электроникой требуют только чистый синус
• Насосы и холодильники тоже работают на синусе тише и холоднее

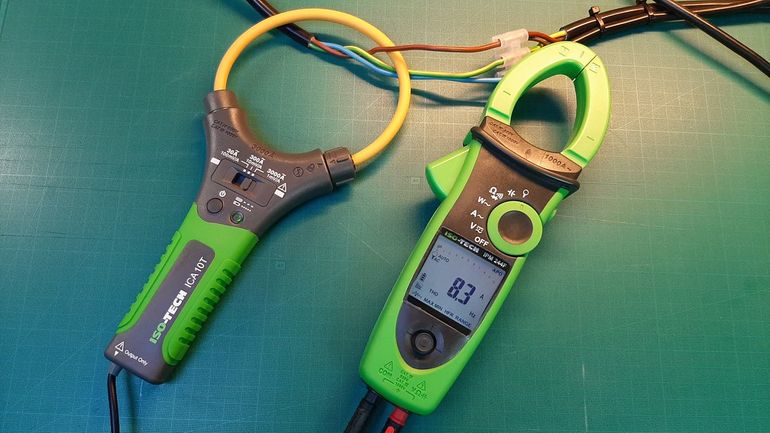

ВА, Вт и коэффициент мощности

Вольт-амперы (ВА) — это полная мощность, которую устройство гоняет через себя, а ватты (Вт) — активная мощность, которая реально превращается в тепло, движение или свет. Разницу описывает коэффициент мощности: у бытовых линейно-интерактивных ИБП он обычно 0,6–0,8, у онлайн-моделей и более дорогих устройств приближается к 1,0. Если ИБП заявлен как 1000 ВА при коэффициенте 0,6, то полезных ватт у него всего 600 — именно по этой цифре и нужно сравнивать его с суммарной нагрузкой котла и насосов.

Для частного дома это значит простое правило: суммируйте ватты всех приборов, которые планируете питать, и закладывайте запас. Циркуляционный насос на 80 Вт в момент старта может кратковременно потреблять в два-три раза больше, скважинный насос — в пять-семь раз. Поэтому ИБП подбирают не впритык, а с запасом по активной мощности минимум 30–50 %, иначе устройство уйдёт в защиту при первом же пуске.

• ВА — полная мощность, видна на корпусе ИБП
• Вт — реальная нагрузка, которую устройство тянет
• cos φ связывает ВА и Вт: Вт = ВА × cos φ
• Насосы дают пусковой ток в 2–7 раз выше номинала
• Запас по мощности — минимум 30–50 %

Расчёт ёмкости аккумулятора под нужное время автономии

Расчёт ёмкости — это место, где маркетинг сталкивается с физикой. Производители любят писать на коробке аккумулятора красивые ампер-часы, но реальное время автономии зависит ещё от КПД инвертора, глубины разряда, температуры в помещении и того, насколько честно вы оценили собственную нагрузку. Поэтому проще один раз разобраться с формулой, чем потом удивляться, почему «100 А·ч» закончились за три часа.

Формула расчёта с учётом КПД и глубины разряда

Базовая формула выглядит так: ёмкость АКБ в ампер-часах равна мощности нагрузки в ваттах, умноженной на нужное число часов, делённой на напряжение батареи и на два поправочных коэффициента — КПД инвертора и допустимую глубину разряда. Для бытовых инверторов КПД обычно берут 0,85, для AGM-аккумуляторов глубину разряда — 0,5, для LiFePO4 — 0,8. Напряжение батареи зависит от схемы: 12 В для одной АКБ, 24 В для двух последовательно.

Подставим простой пример. Нагрузка 150 Вт, время 10 часов, батарея 12 В, AGM. Считаем: 150 × 10 ÷ 12 ÷ 0,85 ÷ 0,5 ≈ 294 А·ч. То есть честная батарея под такую задачу — это две AGM по 150 А·ч в параллель, а не одна «сотка», как иногда советуют в магазине.

• Мощность нагрузки в ваттах — реальная, а не пиковая
• Время автономии в часах — желаемое, с запасом
• Напряжение батареи — 12 или 24 В
• КПД инвертора — обычно 0,85
• Глубина разряда: AGM — 0,5, LiFePO4 — 0,8

Пример: котёл и насос на 10 часов

Типичный сценарий зимней ночи: газовый котёл с автоматикой потребляет около 80 Вт, циркуляционный насос в режиме средней скорости — ещё 60 Вт. Суммарно около 140 Вт, округлим до 150 Вт с запасом на кратковременные пики при розжиге горелки. Цель — продержаться 10 часов, чтобы пережить ночное отключение без вмешательства.

Для AGM на 12 В получаем те самые ≈300 А·ч — это две батареи по 150 А·ч, вес около 90 кг и заметное место в котельной. Если перейти на LiFePO4 с глубиной разряда 0,8, формула даёт 150 × 10 ÷ 12 ÷ 0,85 ÷ 0,8 ≈ 184 А·ч, то есть одна батарея на 200 А·ч, вес около 22 кг и более компактный корпус. Разница в цене ощутимая, но и в удобстве монтажа тоже.

Какие аккумуляторы подходят: AGM, гель и LiFePO4

Аккумулятор — это сердце всей резервной системы, и именно от него зависит, сколько часов котёл и насосы проживут без сети. Цена самой батареи часто оказывается выше, чем у инвертора, поэтому ошибка с типом АКБ бьёт по бюджету сильнее всего. Для дома реально используют три семейства: обычные свинцово-кислотные (включая автомобильные и тяговые), герметичные AGM и гелевые, а также литий-железо-фосфатные LiFePO4.

Сравнивать их по одной цифре бессмысленно: у каждого типа своя логика по сроку службы, глубине разряда, температурному режиму и обслуживанию. Имеет смысл смотреть сразу на стоимость одного цикла и условия, в которых батарея будет стоять — отапливаемая котельная, холодный тамбур или уличный ящик дают совершенно разные сценарии.

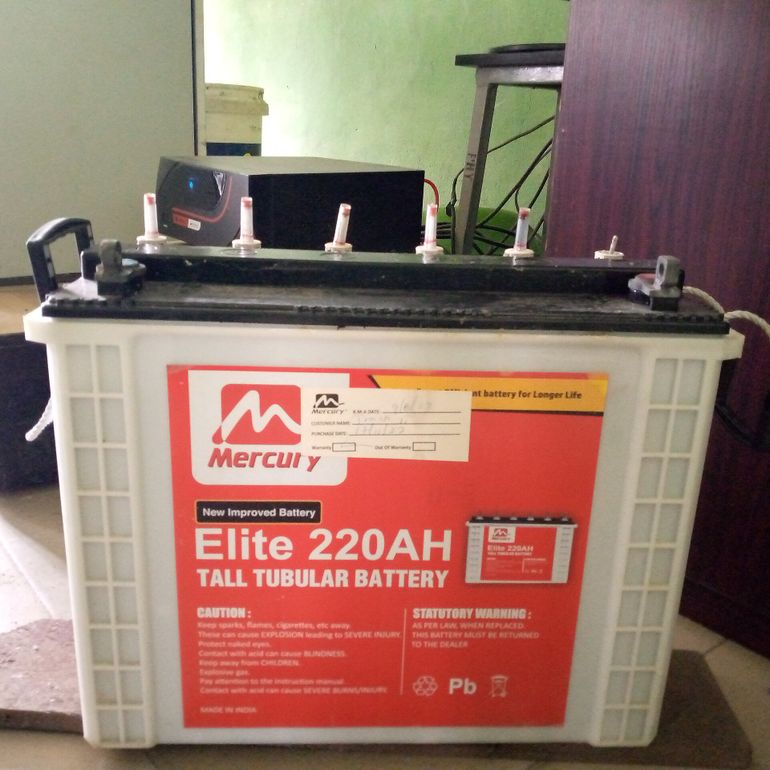

Свинцово-кислотные, AGM и гель

Обычные автомобильные стартерные АКБ для резерва не подходят: они рассчитаны на короткий мощный пусковой ток, а не на медленный разряд в течение часов. Если разрядить такую батарею глубже 30–40%, она быстро теряет ёмкость и через пару зим превращается в металлолом. Тяговые свинцово-кислотные батареи живут дольше, но требуют обслуживания, доливки дистиллированной воды и проветриваемого помещения из-за выделения водорода.

AGM и гелевые батареи (например, модели от Delta, Ventura, Haze) — это герметичные варианты той же химии. Электролит связан в стекловолокне или загущён до геля, поэтому батарея не плещется и не выделяет газ при штатной работе. Их можно ставить прямо в котельной или коридоре, разряжать смело до 50%, а при бережном режиме — получать 400–600 циклов. Главный минус — чувствительность к перезаряду и к холоду: при минус десяти отдаваемая ёмкость заметно проседает.

• Стартерные автомобильные АКБ — не подходят для длительного разряда
• Тяговые свинцово-кислотные — дёшево, но нужна вентиляция и обслуживание
• AGM — герметичные, можно ставить в жилом помещении, разряд до 50%
• Гелевые — мягче переносят глубокий разряд, но дороже AGM и боятся быстрых токов

LiFePO4 и когда переплата оправдана

LiFePO4 — это литий-железо-фосфатная химия, отдельная ветка лития, которая не горит как смартфонные аккумуляторы и спокойно живёт по 3000–6000 циклов при разряде до 80–90%. На старте такая батарея в два-три раза дороже AGM той же номинальной ёмкости, но полезной энергии отдаёт почти вдвое больше, а служит в разы дольше. В пересчёте на стоимость одного киловатт-часа за весь срок жизни LiFePO4 часто оказывается дешевле свинца.

Переплата оправдана, если резерв нужен регулярно: частые отключения, длинные зимние простои, планы добавить солнечные панели или питать не только котёл, но и холодильник с освещением. Для дачи, куда свет пропадает два раза в год на пару часов, хватит и пары AGM. Важно учитывать нюанс: LiFePO4 нельзя заряжать на морозе ниже нуля без подогрева, поэтому батарею ставят в отапливаемое помещение или берут модель со встроенным обогревом и BMS (например, готовые блоки от Pylontech, Growatt, отечественных сборщиков на ячейках EVE и CATL).

• Частые и длительные отключения света зимой
• Планы расширить систему солнечными панелями
• Нужно питать не только котёл, но и холодильник, свет, роутер
• Хочется поставить батарею в жилой части дома и забыть про обслуживание

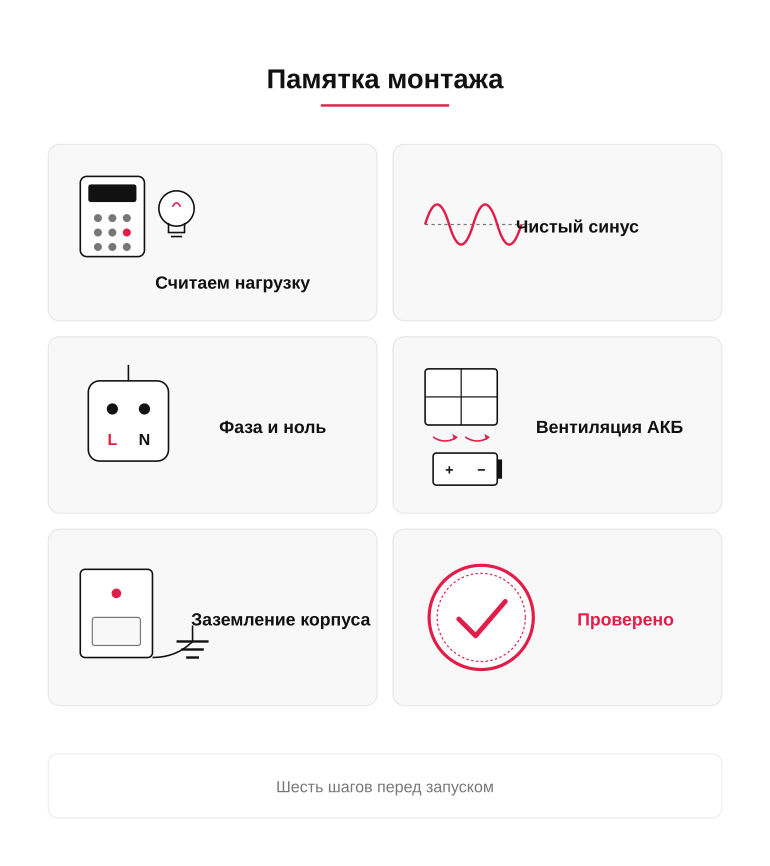

Подключение, заземление и место установки

Резервное питание — это не просто коробка с аккумулятором, поставленная в углу котельной. Это полноценный узел электросистемы дома, и от того, как он подключён, зависит, оживёт котёл при пропадании сети или уйдёт в аварию по ошибке платы. Ошибки на этом этапе обнуляют все усилия по выбору правильного синуса и расчёту ёмкости.

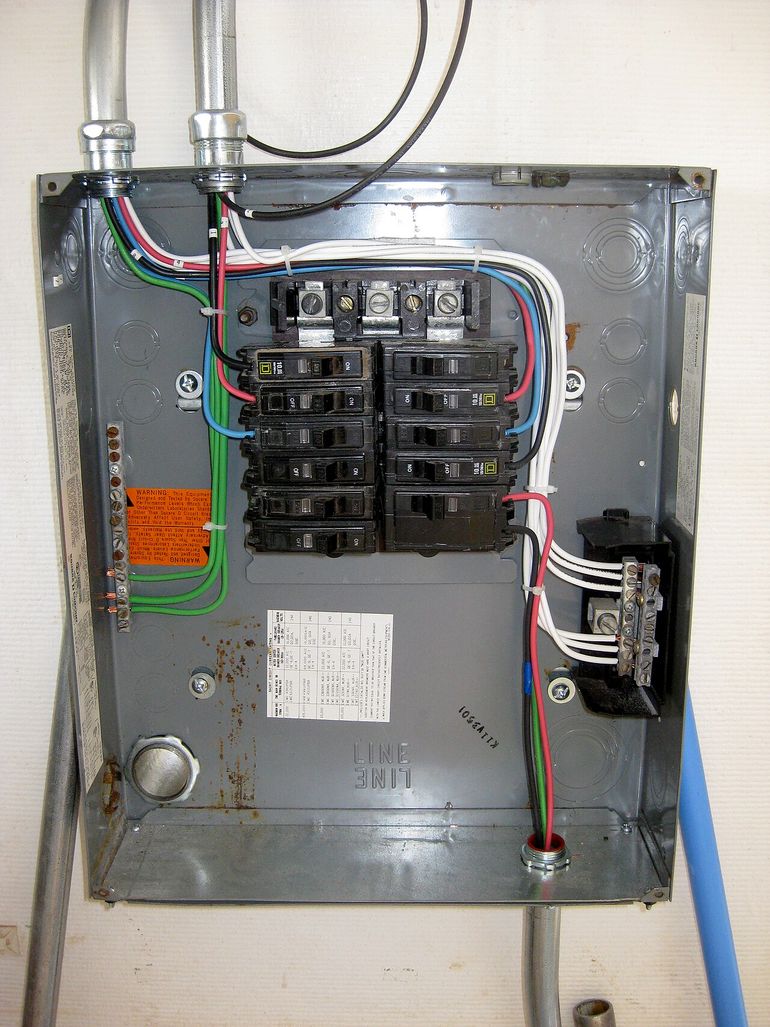

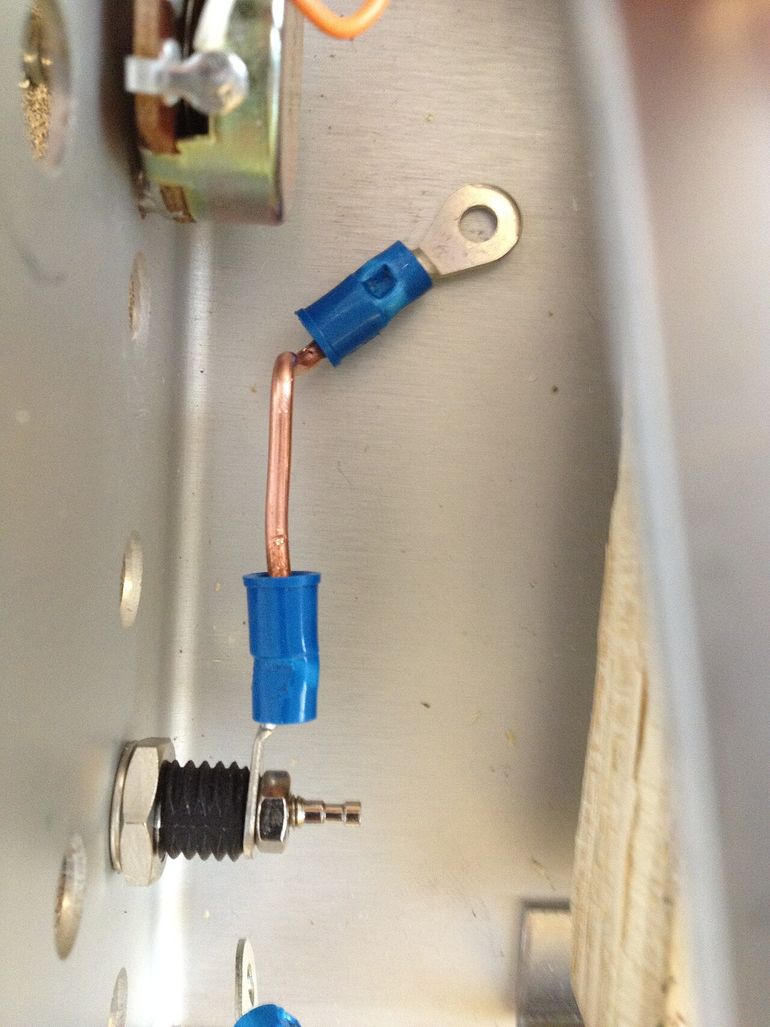

Фаза, ноль и заземление для котла

Электроника многих газовых котлов проверяет, на каком проводе фаза, а на каком ноль, и если перепутать — котёл просто не запускается или показывает ошибку розжига. На сетевой розетке это решается один раз отвёрткой-индикатором, а вот после ИБП фаза и ноль должны остаться на тех же клеммах, что и в обычном режиме. Поэтому ИБП включают в строго определённую розетку, маркируют вилку и не переставляют её как удлинитель.

Заземление корпуса ИБП и общая шина PE — отдельная история: котлу нужна нормальная связь нейтрали с землёй, иначе плата ионизации не видит пламя. В системах TN-C-S или TT это обычно работает само, но при питании от инвертора с гальванической развязкой иногда приходится принудительно соединять выходной ноль с PE — это решается перемычкой в инверторе или внешним реле. Если сомневаетесь — зовите электрика с мультиметром, а не подбирайте схему наугад.

• Проверить фазу и ноль на входной розетке ИБП индикатором
• Промаркировать вилку и розетку, чтобы не перепутать при переподключении
• Убедиться, что заземляющий контакт розетки реально подключён к шине PE
• Уточнить в инструкции к ИБП/инвертору, нужно ли коммутировать ноль на PE в автономном режиме
• При ошибках розжига котла после перехода на резерв — первым делом мерить напряжение фаза-ноль и ноль-земля

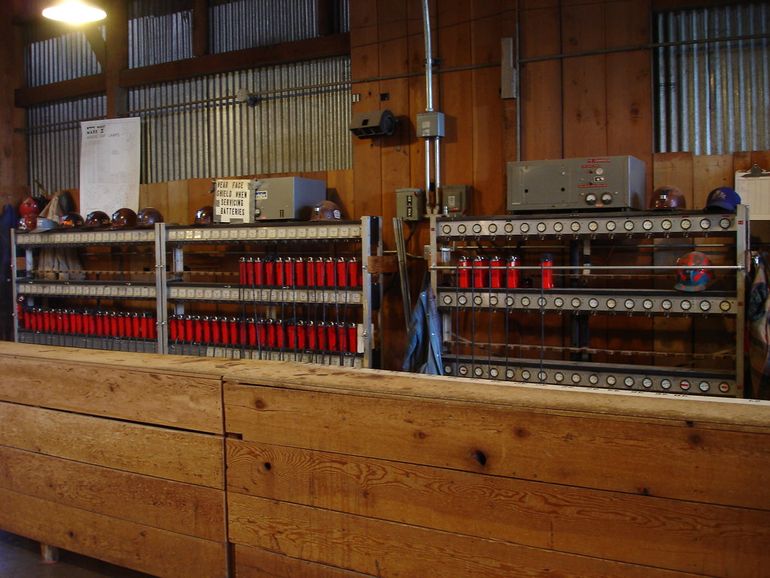

Где ставить ИБП и аккумуляторы

Свинцово-кислотные и AGM-аккумуляторы при заряде выделяют водород, поэтому глухой шкаф в спальне или встроенный пенал в кухне — плохая идея. Подходит сухое нежилое помещение с естественной вентиляцией и плюсовой температурой: котельная, тамбур, хозблок, утеплённый технический шкаф в гараже. LiFePO4 в этом смысле спокойнее, газов почти не даёт, но и его не любят ставить вплотную к котлу или у промерзающей стены.

Аккумуляторы тяжёлые: блок на 200 А·ч в 12-вольтовом исполнении легко весит за 60 кг, а сборка 24 В — уже под центнер. Их ставят на жёсткое основание, например металлический стеллаж или толстую фанеру на бруске, а не на ламинат и не на полку из ДСП. Кабели от АКБ к инвертору делают коротким и толстым сечением (обычно от 25 мм² и выше для бытовых систем), с предохранителем рядом с плюсовой клеммой — короткое замыкание в этих проводах опаснее, чем кажется.

• Сухое нежилое помещение с плюсовой температурой круглый год
• Естественная вентиляция или вытяжка, особенно для свинцовых и AGM
• Жёсткое негорючее основание, рассчитанное на реальный вес сборки
• Свободный доступ к клеммам для обслуживания и замера напряжения
• Короткие силовые кабели достаточного сечения и предохранитель у плюса АКБ
• Расстояние от котла, скважинной автоматики и легковоспламеняющихся материалов
