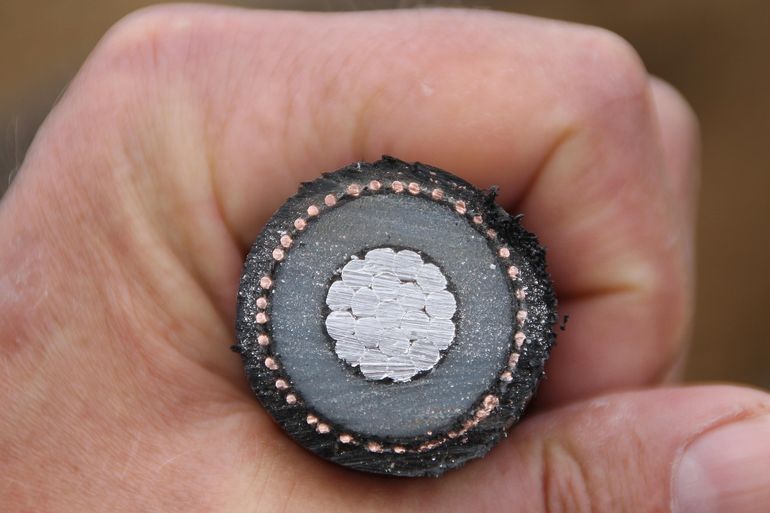

Сечение кабеля в частном доме: почему нельзя выбирать на глаз

Три мифа о сечении, которые живут в каждом посёлке

Выбор сечения кабеля в частном доме обрастает советами, которые передаются от соседа к соседу без привязки к конкретным условиям. Проблема не в том, что советы злонамеренные — они просто игнорируют физику. Каждый миф упускает один из трёх факторов: реальную нагрузку на линию, длину трассы от щита до потребителя или способ прокладки кабеля в конструкции.

Ниже — три самых живучих заблуждения. Они опасны не сами по себе, а тем, что создают иллюзию простоты там, где нужен расчёт. Результат одинаковый: перегрев изоляции, просадка напряжения или автомат, который не срабатывает вовремя, потому что кабель подобран мимо его характеристики.

• «У соседа 2,5 мм² — значит и мне подойдёт» — игнорирует разницу в нагрузке между домами
• «Возьму потолще — точно не ошибусь» — игнорирует экономику, гибкость монтажа и совместимость с автоматами
• «На глаз видно, что кабель нормальный» — игнорирует длину линии и способ прокладки

«У соседа 2,5 мм² — значит и мне подойдёт»

Сосед мог поставить на кухню одну электроплиту с духовкой мощностью 3 кВт, а у вас — варочная панель на 7 кВт плюс бойлер на 2 кВт на той же линии. Кабель 2,5 мм² из меди при открытой прокладке держит около 25 А, но если реальный ток линии приближается к этому пределу, изоляция работает на грани допустимого нагрева. Чужой опыт не учитывает вашу суммарную нагрузку — а именно она определяет минимальное сечение.

Второй подвох — способ прокладки. Тот же кабель 2,5 мм², замурованный в штробу без гофры, отводит тепло хуже, чем проложенный открыто по стене. ПУЭ для одного и того же сечения указывает разные допустимые токи в зависимости от условий охлаждения. Поэтому «как у соседа» не работает даже при одинаковой нагрузке, если отличается конструкция стен или маршрут трассы.

«Возьму потолще — точно не ошибусь»

Кабель с завышенным сечением — например, 6 мм² вместо расчётных 2,5 мм² на обычную розеточную группу — создаёт сразу две проблемы. Первая: жёсткая жила плохо укладывается в подрозетник, сложнее формировать петли и подключать к клеммам автоматов, рассчитанных на меньшее сечение. Вторая: стоимость погонного метра растёт, при этом защитный автомат остаётся прежним — и в случае короткого замыкания кабель выдержит, а вот контактные соединения, выполненные с усилием на неподходящих клеммах, могут подгореть.

Завышение сечения не компенсирует ошибки в расчёте нагрузки и не заменяет правильный подбор автомата. Защита работает как система: сечение кабеля, номинал автомата и реальный ток потребителей должны быть согласованы между собой, а не подобраны по принципу «больше — безопаснее».

Три фактора, от которых зависит сечение

Сечение кабеля определяется не одним параметром, а тремя: какую мощность потребляют приборы на линии, на каком расстоянии от щита находится точка подключения и как именно проложен кабель — в стене, в гофре, в пучке с другими проводами или открыто. Если хотя бы один фактор проигнорирован, расчёт теряет смысл.

Эти три переменные работают одновременно и влияют друг на друга. Кабель сечением 2,5 мм², который нормально справляется с бойлером в трёх метрах от щита, может оказаться недостаточным для того же бойлера на другом конце дома — просто потому, что на длинном участке растут потери напряжения и нагрев жилы.

Нагрузка: чайник, бойлер и варочная панель — не одно и то же

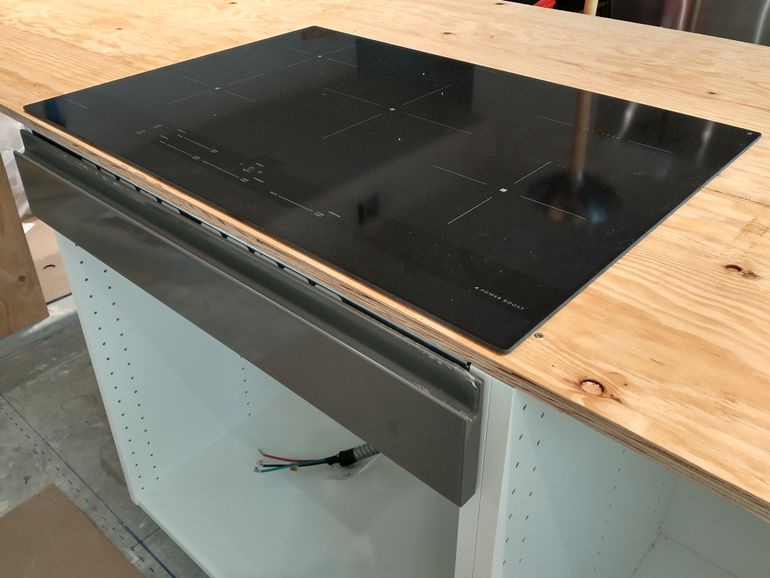

Электрический чайник потребляет около 2 кВт, накопительный бойлер на 80 литров — 1,5–2 кВт, а варочная панель на четыре конфорки — 7–7,5 кВт. Ток, который течёт по жиле при работе варочной панели, втрое–вчетверо выше, чем у чайника. Проводить к плите тот же кабель, что к розетке на кухонном фартуке, — прямой путь к перегреву изоляции.

Ошибка возникает, когда все розеточные линии в доме делают одним сечением «по привычке». Нагрузка считается не по средней, а по максимально возможной: прибор, который включается на полную мощность хотя бы на минуту, задаёт требование к кабелю на весь срок его службы.

• Чайник — около 2 кВт, ≈9 А
• Бойлер 80 л — 1,5–2 кВт, ≈7–9 А
• Стиральная машина — 2–2,5 кВт, ≈9–11 А
• Варочная панель — 7–7,5 кВт, ≈32–34 А
• Скважинный насос — 1–1,5 кВт, ≈4–7 А
• Электрический конвектор — 1–2 кВт, ≈4–9 А

Длина и прокладка: почему одинаковый кабель ведёт себя по-разному

Чем длиннее линия, тем больше напряжения теряется на сопротивлении жилы. На коротком участке в 5 метров потери незаметны, но при длине 30–40 метров — например, от щита до мастерской в конце участка — падение может достигать 3–5 %. Прибор получает меньше положенного, работает нестабильно, а жила греется сильнее. Для таких линий берут сечение с запасом либо увеличивают его на ступень по таблицам ПУЭ.

Способ прокладки влияет на охлаждение. Кабель в толще штукатурки отдаёт тепло хуже, чем проложенный открыто по стене, а пучок из трёх–четырёх кабелей в одной гофре греется ещё сильнее. Поэтому допустимый ток для одной и той же марки, например ВВГнг-ls 3×2,5, отличается в зависимости от условий — значения указаны в таблицах ГОСТ и ПУЭ, и именно их использует электрик при расчёте.

Что бывает, когда сечение выбрано неправильно

Ошибка в сечении не проявляется в день монтажа. Проводка спокойно работает при малой нагрузке — пока в доме горит свет и заряжается телефон. Проблемы начинаются в момент пиковой загрузки линии: одновременно включили бойлер, варочную панель и чайник. Именно тогда жила начинает греться выше расчётной температуры, а изоляция получает первый удар.

Коварство ситуации в том, что внешних признаков долго нет. Кабель лежит в стене или в гофре, его не видно и не потрогать. Автомат может не срабатывать, если его номинал подобран с запасом или не согласован с сечением линии. В итоге проводка деградирует скрытно — до момента, когда последствия становятся необратимыми.

• Периодический нагрев жилы выше 70 °C ускоряет старение изоляции в разы
• Просадка напряжения приводит к некорректной работе техники и повышенному потреблению тока
• Автомат, подобранный без учёта сечения, не защищает линию от перегрева
• В крайнем случае деградировавшая изоляция даёт короткое замыкание и возгорание

Перегрев и деградация изоляции

Каждый проводник рассчитан на определённый длительно допустимый ток. Когда реальная нагрузка превышает этот порог, медная или алюминиевая жила нагревается. Изоляция из ПВХ (например, у кабеля ВВГнг) рассчитана на рабочую температуру до 70 °C. Систематический перегрев до 80–90 °C сокращает срок её службы с десятков лет до нескольких — пластик становится хрупким, трескается и теряет диэлектрические свойства.

Опасность в том, что процесс накопительный. Кабель не сгорает после первого перегрева — он теряет ресурс постепенно. Через два-три года регулярных пиковых нагрузок изоляция в месте наибольшего нагрева (обычно у клеммного соединения или в плотном пучке с другими линиями) может дать пробой. Результат — короткое замыкание внутри стены, где потушить или быстро обесточить линию сложнее всего.

Просадка напряжения на длинных линиях

В частном доме расстояние от щита до крайней розетки может составлять 30–40 метров, а до хозпостройки — и все 60. На тонком проводнике при большой нагрузке напряжение падает пропорционально длине и сопротивлению жилы. Если на конце линии вместо 220 В остаётся 200–205 В, электродвигатели (насосная станция, компрессор холодильника) начинают потреблять больший ток, чтобы выдать ту же мощность — и греют линию ещё сильнее.

По нормам допустимая просадка не должна превышать 5 % от номинала. Для линии длиной 40 м и нагрузкой 3–4 кВт сечение 1,5 мм² уже даст заметное падение. Именно поэтому для длинных трасс сечение выбирают не только по току, но и по допустимой потере напряжения — а это второй расчёт, который нельзя сделать «на глаз».

Где заканчивается «разобраться самому» и начинается работа электрика

Разобраться в принципах выбора сечения — полезно. Это позволяет не кивать молча на любое предложение электрика и понимать, за что именно платишь. Но между «понимаю логику» и «могу спроектировать» — пропасть. Расчёт по ПУЭ учитывает десятки переменных: от коэффициента одновременности до температурных поправок на способ прокладки. Ни один калькулятор из интернета не заменяет проект, привязанный к конкретному дому.

Задача владельца — контролировать процесс, а не подменять специалиста. Проверить, что подрядчик объяснил выбор сечения, назвал марку кабеля и обосновал номиналы автоматов. Если электрик не может внятно ответить на простые вопросы — это сигнал искать другого, а не повод делать расчёт самостоятельно.

Что можно проверить самому

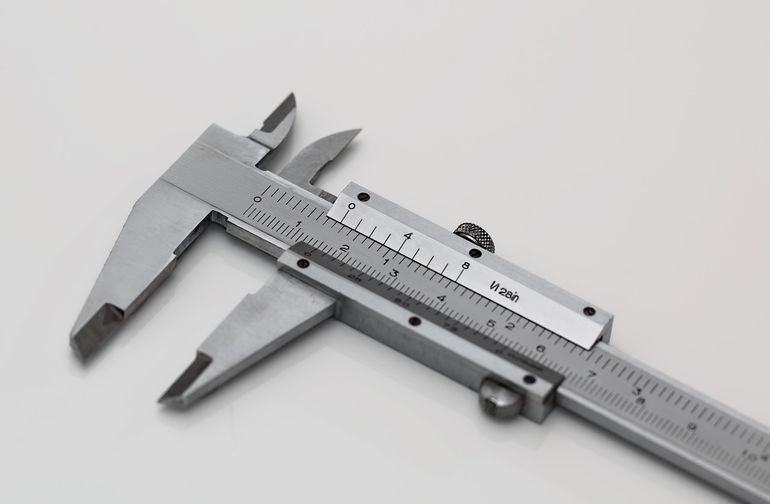

Даже без электротехнического образования реально проверить базовые вещи: совпадает ли сечение кабеля в стене с тем, что указано в смете, соответствует ли номинал автомата заявленному сечению линии, не стоит ли на линии 2,5 мм² автомат на 25 А вместо положенных 16 А. Для визуальной проверки сечения достаточно штангенциркуля: измеряешь диаметр жилы и считаешь площадь по формуле πd²/4.

Ещё один доступный контроль — маркировка на самом кабеле. На оболочке ВВГнг или NYM всегда отпечатаны марка, количество жил и сечение. Если надпись не совпадает с тем, что обещал подрядчик в спецификации, это повод остановить работы и разобраться до того, как кабель замуруют в штукатурку.

• Сверить сечение кабеля в стене со сметой — штангенциркулем или по маркировке
• Проверить номинал автомата: для 1,5 мм² — не более 10 А, для 2,5 мм² — не более 16 А
• Убедиться, что марка кабеля соответствует спецификации (например, ВВГнг-Ls, а не просто ВВГ)
• Посмотреть, нет ли скруток в распаечных коробках вместо клеммных соединений (например, Wago или гильз)

Какие вопросы задать электрику

Перед началом монтажа стоит задать подрядчику пять конкретных вопросов: как рассчитана суммарная нагрузка по группам, почему выбрано именно это сечение на каждую линию, какой запас заложен на перспективу, как учтён способ прокладки (штроба, гофра, лоток) и соответствует ли проект актуальной редакции ПУЭ. Нормальный электрик ответит спокойно и покажет расчёт.

Если вместо ответов звучит «мы всегда так делаем» или «да тут и двух с половиной за глаза» — это не аргумент, а привычка. Грамотный специалист обосновывает решение цифрами: токовая нагрузка, длина линии, допустимое падение напряжения. Отсутствие расчёта — красный флаг, даже если подрядчик пришёл по рекомендации.

• Как распределена нагрузка по группам и какая суммарная мощность на вводе?
• Почему на эту линию выбрано именно такое сечение?
• Какой запас по мощности заложен на случай добавления потребителей?
• Как способ прокладки повлиял на выбор сечения?
• Соответствует ли проект требованиям ПУЭ и есть ли расчёт на бумаге?
