Схема отопления частного дома: что означают все элементы

Как читать схему отопления: общая логика контура

Любая схема отопления — это замкнутый круг, по которому вода непрерывно движется от котла к радиаторам и обратно. Котёл нагревает теплоноситель, горячая вода уходит по трубе подачи к приборам отопления, отдаёт тепло комнатам и возвращается в котёл по трубе обратного хода уже остывшей. Все элементы системы — насос, расширительный бак, запорная арматура — нанизаны на этот поток, как бусины на нитку.

Чтобы читать схему осмысленно, достаточно держать в голове одну идею: вода всегда движется по кругу, и каждый прибор на этом круге либо двигает поток, либо защищает систему, либо регулирует температуру. Если представить контур как кольцевую дорогу, то котёл — это стартовая точка, радиаторы — остановки, а трубы — сама дорога с односторонним движением.

Подача и обратка: два главных потока

На любой схеме вы увидите две параллельные линии труб: верхняя (или красная) — подача, нижняя (или синяя) — обратка. Подача несёт горячую воду от котла к радиаторам, обратка собирает остывшую воду и возвращает её на подогрев. Разница температур между ними обычно составляет 15–20 °C, и именно этот перепад заставляет систему отдавать тепло помещениям.

Если перепутать подключение или сузить обратку, радиаторы прогреваются неравномерно: верх горячий, низ холодный. Поэтому на схемах направление потока всегда отмечено стрелками — они помогают понять, где вход горячей воды в прибор, а где выход остывшей.

Почему пример дан на двухтрубной разводке

В двухтрубной системе каждый радиатор получает воду напрямую из общей подачи и сбрасывает в общую обратку. Это значит, что все приборы работают параллельно и получают теплоноситель примерно одинаковой температуры. Такая схема нагляднее для объяснения: каждый элемент виден отдельно, а не спрятан в последовательную цепочку.

Однотрубная разводка тоже встречается в частных домах, но на её схеме элементы накладываются друг на друга и новичку сложнее разобрать, где заканчивается один узел и начинается другой. Сравнение двух схем — тема для отдельного разбора, а здесь двухтрубная разводка выбрана как удобная учебная модель.

Котёл и группа безопасности: сердце и предохранитель системы

Котёл нагревает воду, а группа безопасности следит, чтобы давление и температура в системе не вышли за допустимые пределы. Эти два элемента всегда стоят рядом: группа безопасности монтируется на подающей трубе сразу после котла, без запорной арматуры между ними. Если поставить кран между котлом и группой безопасности, при закрытом кране защита окажется отрезанной — и в аварийной ситуации некому будет сбросить лишнее давление.

На схеме эту связку легко узнать: от котла вверх идёт короткий вертикальный участок трубы, на котором установлен компактный латунный коллектор с тремя приборами. Именно здесь система заранее показывает, что что-то идёт не так — через стрелку манометра, капли из клапана или шипение воздухоотводчика.

Котёл: что делает и где стоит

Котёл — единственный элемент, который добавляет тепло в контур. Газовый, электрический или твердотопливный — для понимания схемы тип топлива не важен: на чертеже котёл обозначается прямоугольником с условным пламенем внутри, а его задача одна — нагреть теплоноситель до заданной температуры и передать его в подающую трубу.

Располагается котёл в нижней точке схемы, обычно в отдельном помещении — котельной. От него отходят две трубы: подача (горячая вода к радиаторам) и обратка (остывшая вода возвращается на подогрев). Если котёл отключится, циркуляция прекратится и дом начнёт остывать, но ничего не сломается — система просто встанет на паузу.

Группа безопасности: манометр, воздухоотводчик, предохранительный клапан

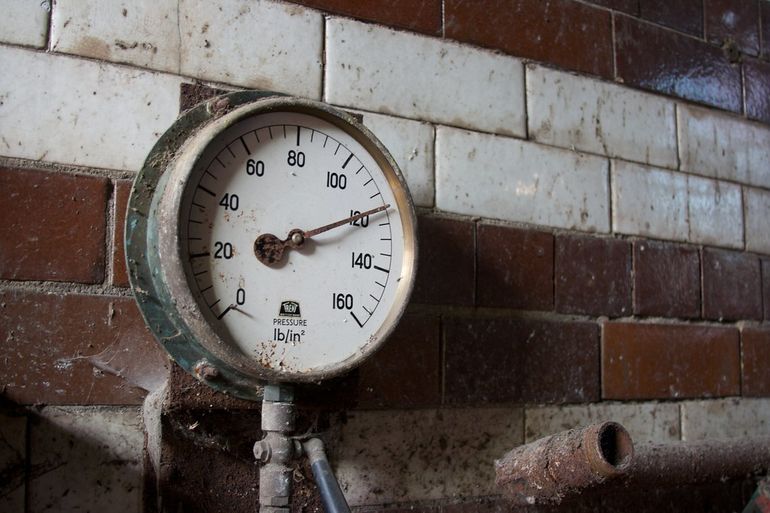

Группа безопасности — это три прибора на одном латунном коллекторе, каждый из которых закрывает свою угрозу. Манометр показывает текущее давление в системе: рабочий диапазон для частного дома обычно составляет 1–2 атмосферы, и если стрелка ушла выше или ниже, это сигнал к диагностике. Автоматический воздухоотводчик стравливает воздушные пробки, которые появляются при заполнении системы или подпитке — без него воздух скапливается в верхних точках и блокирует циркуляцию.

Предохранительный клапан срабатывает последним и только в аварии: если давление превысило установленный порог (например, 3 атмосферы), клапан открывается и сбрасывает часть теплоносителя наружу через дренажную трубку. Это грубая, но надёжная защита от разрыва труб или повреждения котла. Убрать любой из трёх приборов — значит лишить систему одного уровня контроля, поэтому группа безопасности всегда ставится целиком.

• Манометр — показывает давление; позволяет вовремя заметить утечку или перегрев
• Воздухоотводчик — автоматически удаляет воздушные пробки из верхней точки контура
• Предохранительный клапан — сбрасывает теплоноситель при опасном росте давления

Циркуляционный насос и расширительный бак: движение и амортизация

Котёл нагревает воду, но сама по себе она никуда не побежит с нужной скоростью — особенно если дом большой или трубы проложены горизонтально без заметного уклона. За движение теплоносителя по контуру отвечает циркуляционный насос, а за безопасное расширение воды при нагреве — расширительный бак. Оба элемента стоят на обратной магистрали, ближе к котлу, и работают в паре: один толкает поток, другой принимает на себя избыток объёма.

В закрытой системе, которая сегодня стандартна для частных домов, бак герметичный и мембранный. В открытой — это просто ёмкость на чердаке, открытая в атмосферу. Разница принципиальная: закрытая система работает под давлением 1,5–2 атм, открытая — при атмосферном. Почти все современные схемы отопления проектируют как закрытые, потому что они компактнее, не требуют утеплённого чердака и меньше подвержены коррозии из-за отсутствия контакта теплоносителя с воздухом.

Насос: зачем принудительная циркуляция

Циркуляционный насос — это небольшой электрический мотор с крыльчаткой, который врезается в обратку перед котлом и гонит остывший теплоноситель обратно в теплообменник. Без него вода двигалась бы только за счёт разницы температур — так называемой естественной циркуляции. Этот способ работает лишь при большом перепаде высот между котлом и радиаторами и требует труб увеличенного диаметра с выверенными уклонами, что в современном доме неудобно и дорого.

Если насос остановится, радиаторы в дальних комнатах быстро остынут, а ближние к котлу начнут перегреваться. Поэтому в домах с частыми отключениями электричества ставят резервный источник питания — например, ИБП или небольшой генератор. Сам насос потребляет немного, обычно 25–80 Вт в зависимости от режима, и работает практически бесшумно, если установлен правильно: ротором строго горизонтально, без воздушных пробок в корпусе.

Расширительный бак: амортизатор для давления

Вода при нагреве от 20 до 80 °C увеличивается в объёме примерно на 2,5–3 %. Для системы, залитой 50–100 литрами теплоносителя, это лишние один-три литра, которым просто некуда деться в замкнутом контуре. Расширительный бак принимает этот излишек: внутри него резиновая мембрана разделяет воздушную подушку и водяную камеру. Когда давление растёт, вода отжимает мембрану, воздух сжимается — и давление в системе остаётся в безопасных пределах.

Бак обычно подключают к обратке через короткий отвод, рядом с насосом. Если мембрана порвётся или воздух из бака уйдёт, давление в системе начнёт скакать: при нагреве стрелка манометра быстро ползёт вверх, а при остывании падает ниже нормы. Это первый признак, что бак пора проверить — достаточно нажать на ниппель сверху: если из него пошла вода, мембрана повреждена и бак нужно менять.

• Давление воздуха в баке проверяют автомобильным манометром через ниппель при пустой системе
• Заводская предзарядка обычно 1,5 атм — её подгоняют под рабочее давление контура
• Объём бака подбирают как 10–12 % от общего объёма теплоносителя в системе

Радиаторы, коллектор и запорная арматура: раздача тепла

После того как теплоноситель прошёл через котёл, насос и трубы, он попадает в конечную часть схемы — туда, где тепло наконец отдаётся воздуху в комнатах. Здесь работают радиаторы, коллекторная гребёнка и запорная арматура. Каждый из этих элементов выполняет свою задачу: радиатор превращает горячую воду в тёплый воздух, коллектор распределяет потоки по веткам, а краны позволяют управлять расходом или отключать отдельный прибор без остановки всей системы.

Если представить отопление как дерево, то радиаторы — это листья, через которые энергия уходит наружу. Коллектор играет роль развилки ствола, а запорная арматура — заслонок, которые регулируют поток к каждой ветке. Понимание этой части схемы помогает быстро находить причину, когда одна комната прогревается хуже остальных или батарея остаётся холодной при работающем котле.

Радиаторы и термоголовки: отдают тепло в комнату

Радиатор — это теплообменник между горячей водой внутри и воздухом комнаты снаружи. Горячий теплоноситель входит через верхний подвод, отдаёт часть энергии через металлические секции и выходит остывшим через нижний. Чем больше площадь поверхности секций, тем быстрее прогревается помещение. На схеме радиатор обозначается характерным прямоугольником с волнистыми линиями внутри и подключается между подающей и обратной трубой — именно через него горячий поток отдаёт тепло и уходит в обратку.

Термоголовка устанавливается на подающий вентиль радиатора и автоматически ограничивает поток теплоносителя, когда воздух в комнате достигает заданной температуры. Без неё батарея работает на полную мощность независимо от того, жарко в помещении или нет. Если радиатор сверху горячий, а снизу ледяной — это признак завоздушивания: нужно открыть кран Маевского на торце и стравить воздушную пробку до появления воды.

• Кран Маевского — спускает воздух из верхней точки радиатора
• Термоголовка — регулирует температуру в комнате без ручного вмешательства
• Заглушка — закрывает неиспользуемые отверстия секции

Коллектор и запорная арматура: управление потоками

Коллектор, или гребёнка, — это отрезок трубы большого диаметра с несколькими отводами, каждый из которых питает отдельную ветку отопления. На схеме он выглядит как горизонтальная планка с ответвлениями вниз или вбок. Коллектор удобен тем, что позволяет отключить одну комнату или этаж, не трогая остальные: достаточно закрыть соответствующий вентиль на гребёнке. Обычно коллекторный узел размещают в техническом шкафу на каждом этаже дома.

Запорная арматура на схеме обозначается символами в виде бабочки или треугольника на линии трубы. Шаровые краны, например Valtec или Bugatti, ставят для полного перекрытия ветки, а балансировочные вентили — для точной настройки расхода. Если один радиатор греет заметно сильнее соседнего при одинаковой длине труб, причина чаще всего в неотрегулированном балансировочном клапане: поток идёт по пути наименьшего сопротивления и обходит дальние приборы.

• Шаровой кран — полное открытие или закрытие потока
• Балансировочный вентиль — тонкая регулировка расхода по веткам
• Обратный клапан — не даёт теплоносителю течь в обратном направлении при отключении насоса

Сводная таблица: элемент, функция, признак проблемы

Ниже — компактная карточка, которую удобно сохранить или распечатать. В ней собраны все основные узлы системы отопления, их роль в контуре и характерный симптом, по которому можно заподозрить неисправность. Если при осмотре вы замечаете хотя бы один из перечисленных признаков, это повод разобраться с конкретным элементом, а не паниковать из-за всей системы.

Таблица построена по логике статьи: от котла к радиаторам. Каждый признак проблемы — это то, что владелец дома может заметить сам, без приборов и специалиста: посторонний звук, лужа под узлом, холодная батарея или скачки давления на манометре.
