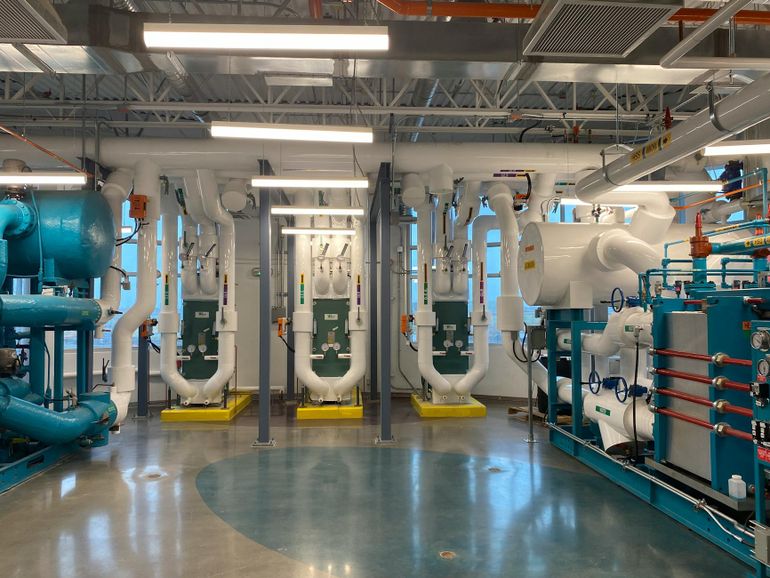

Схема отопления частного дома простыми словами

Как вообще работает отопление в доме: логика на пальцах

Если убрать инженерный жаргон, отопление дома — это замкнутый круг с горячей водой внутри. Котёл греет воду, насос или сама физика гонит её по трубам к радиаторам, те отдают тепло воздуху в комнатах, а уже остывшая вода возвращается обратно в котёл, чтобы снова нагреться. Всё остальное в системе — расширительный бак, коллектор, краны, термоголовки — это обвязка вокруг этого простого цикла, а не самостоятельные миры.

Понимать логику этого круга важно по одной причине: когда монтажник рисует на листе схему, он по сути показывает, как именно вода будет ходить от котла к радиаторам и обратно. От этого зависит, насколько ровно прогреются комнаты, как поведёт себя дальняя спальня на втором этаже и сколько электричества будет есть насос. Дальше в статье мы разберём элементы по отдельности, но держите в голове именно этот замкнутый цикл.

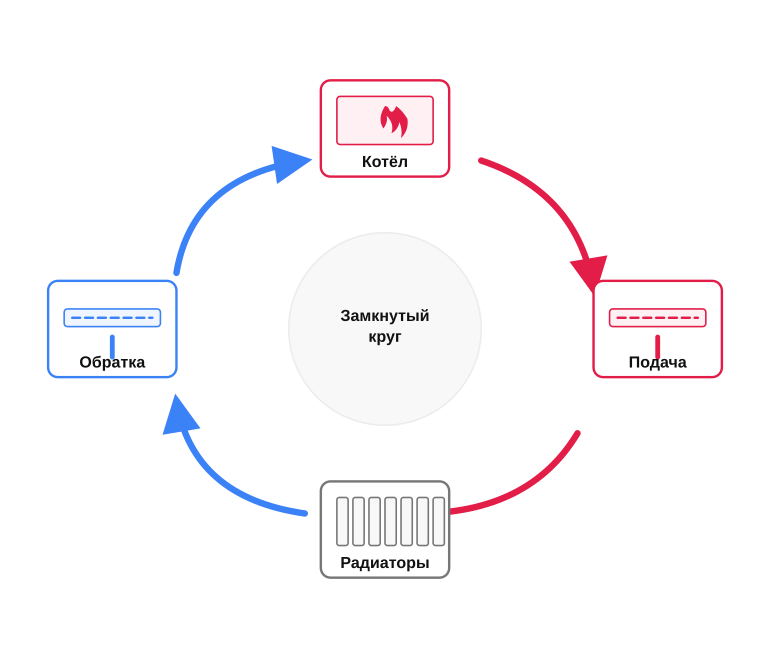

Замкнутый круг: котёл — трубы — радиаторы

Представьте кольцевую дорогу с одной заправкой. Заправка — это котёл, машины — порции горячей воды, а радиаторы — остановки, на которых тепло разгружается в комнаты. Вода не уезжает в никуда и не появляется из ниоткуда: один и тот же объём ходит по кругу годами, пока система герметична и в неё не попадает воздух.

Из этой картинки сразу следуют практические выводы. Если где-то в кольце засор, воздушная пробка или закрытый кран, тепло перестаёт доходить до дальних радиаторов — и проблема почти всегда не в котле, а в самом маршруте. Поэтому на схеме отопления так важны точки, где можно перекрыть участок, слить воду или стравить воздух: например, шаровые краны на подводках, сливной кран в нижней точке и автоматические воздухоотводчики наверху.

Что такое теплоноситель и подача с обраткой

Теплоноситель — это та самая вода в трубах, которая переносит тепло от котла к радиаторам. Чаще всего это обычная подготовленная вода, но в домах сезонного проживания, где зимой топят не всегда, заливают незамерзающие смеси на основе пропиленгликоля, например специальные составы для систем отопления вроде «Диксис» или «Теплый дом». Это нужно, чтобы при простое в мороз трубы не разорвало изнутри.

Подача и обратка — это две стороны одного кольца. Подачей называют трубу, по которой горячий теплоноситель идёт от котла к радиаторам, обраткой — ту, по которой он возвращается уже остывшим. Разница температур между ними обычно 15–20 градусов и хорошо ощущается рукой: подача заметно горячее. Когда дальше в статье вы увидите слова «однотрубная» или «двухтрубная схема», речь идёт именно о том, как проложены эти подача и обратка по дому.

Из чего состоит система отопления: разбор по элементам

Мы уже разобрались, что отопление — это замкнутый цикл с горячей водой. Теперь полезно посмотреть, из каких именно деталей он собирается: что греет воду, что её гонит, что отдаёт тепло в комнаты и какие узлы следят, чтобы давление не скакало, воздух не застревал, а аварии не случались. Если разобрать конструкцию на элементы, любая схема перестаёт выглядеть пугающим чертежом.

Дальше по тексту мы будем ссылаться именно на эти элементы, поэтому стоит один раз спокойно пройтись по каждому: что он делает и где обычно стоит. Чтобы держать всю картину перед глазами, ниже — короткая таблица-шпаргалка.

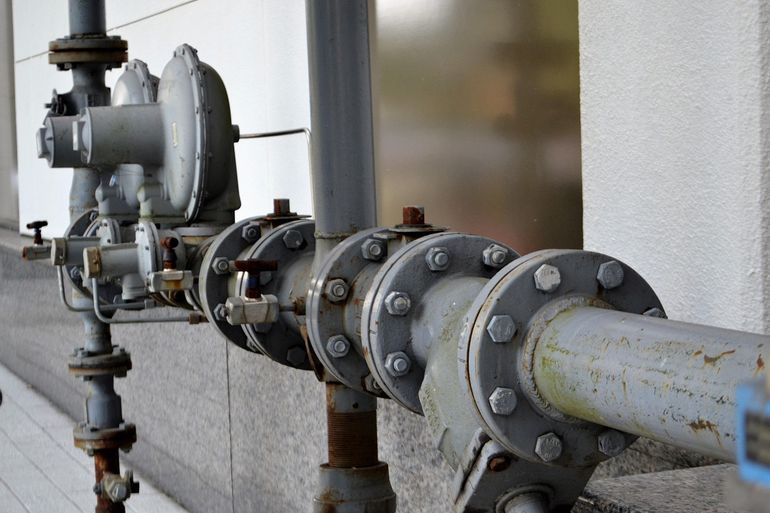

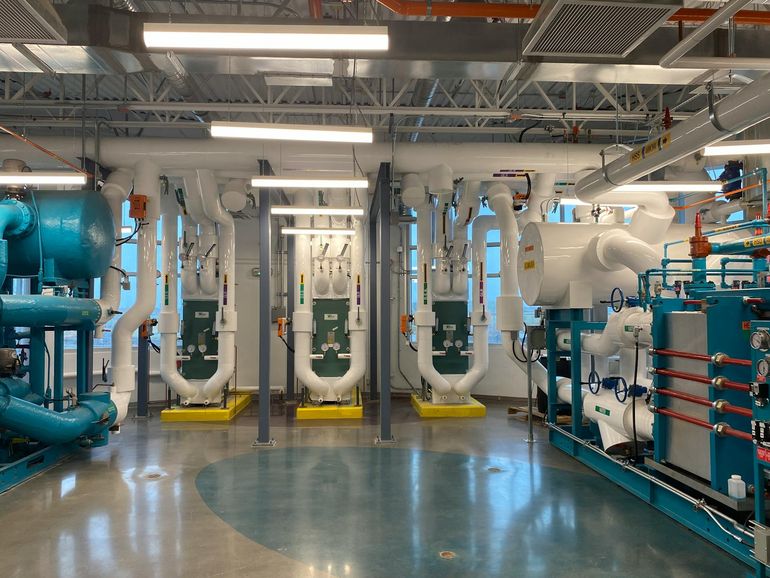

Сердце системы: котёл, насос, бак

Котёл — это нагреватель, который превращает топливо или электричество в горячую воду для системы. Газовый, электрический, твердотопливный или пеллетный — принцип один: на входе холодный теплоноситель, на выходе горячий. Рядом с котлом почти всегда живут три помощника: циркуляционный насос, расширительный бак и группа безопасности. Насос (например, Grundfos или Wilo) гонит воду по кругу, чтобы она не остывала в дальних радиаторах. Без него тепло уходило бы в систему медленно и неравномерно, особенно в двухэтажном доме.

Расширительный бак компенсирует то, что вода при нагреве увеличивается в объёме: лишнее давление уходит в мембрану, и трубы не рвёт. Группа безопасности — это связка из манометра, автоматического воздухоотводчика и предохранительного клапана; она сбрасывает давление, если что-то пошло не так, и выпускает воздух из контура. Эту обвязку собирают рядом с котлом, и её состав — отдельная инженерная тема, которую разумнее обсуждать с монтажником.

• Котёл — греет теплоноситель
• Циркуляционный насос — гонит воду по кругу
• Расширительный бак — принимает излишек объёма при нагреве
• Группа безопасности — сбрасывает давление и стравливает воздух

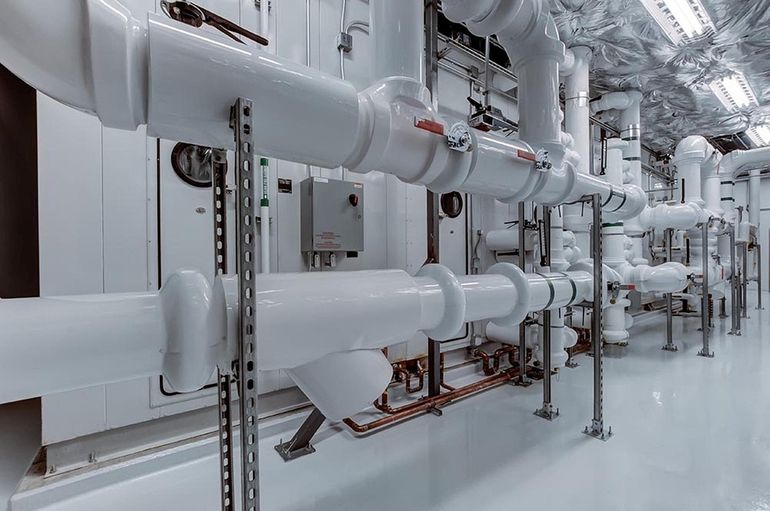

Распределение тепла: коллектор, радиаторы, арматура

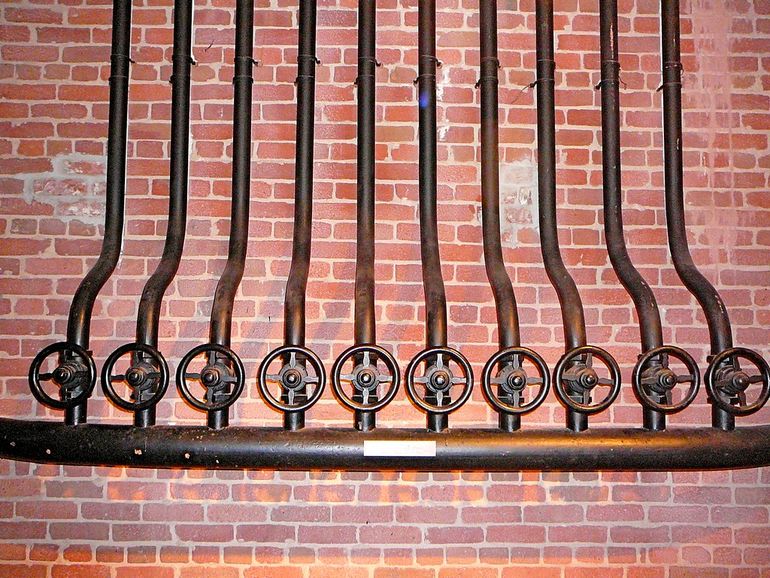

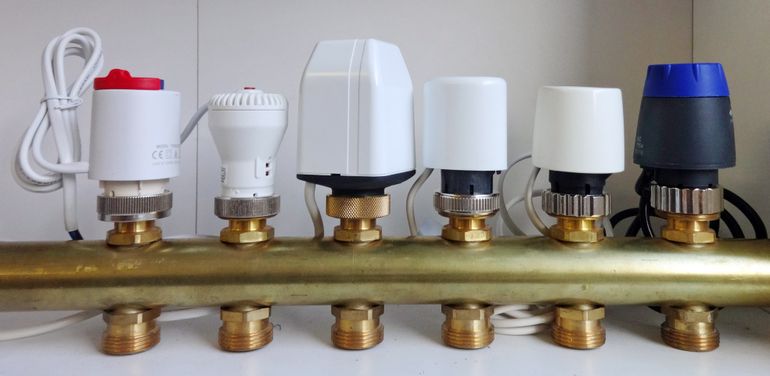

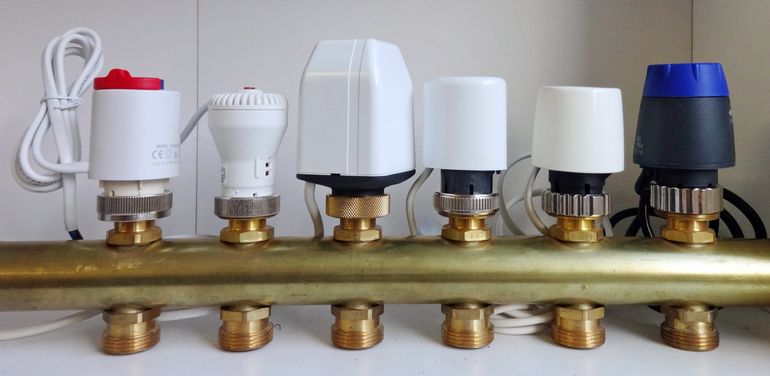

От котла горячая вода идёт либо сразу в трубы к радиаторам, либо через коллектор — гребёнку с несколькими выходами, от которой расходятся отдельные ветки на каждую комнату или на контуры тёплого пола. Коллектор удобен в лучевой разводке и в домах с тёплым полом: каждую петлю можно настроить и при необходимости перекрыть, не трогая остальные. Радиаторы (например, биметаллические, стальные панельные или чугунные) — это и есть теплоотдающая поверхность: чем больше секций и площадь, тем больше тепла уходит в комнату.

Между этими элементами разбросана запорно-регулирующая арматура: шаровые краны для отсечения участков при ремонте, термостатические головки на радиаторах для регулировки температуры в комнате, балансировочные вентили для выравнивания потоков по веткам и обратные клапаны, чтобы вода не шла в обратную сторону. Трубы (медь, сшитый полиэтилен PEX, металлопластик, полипропилен) — это сосуды, по которым всё это связано в единый контур. Звучит как много деталей, но в реальной схеме каждая выполняет одну понятную задачу.

• Коллектор — распределяет потоки по веткам

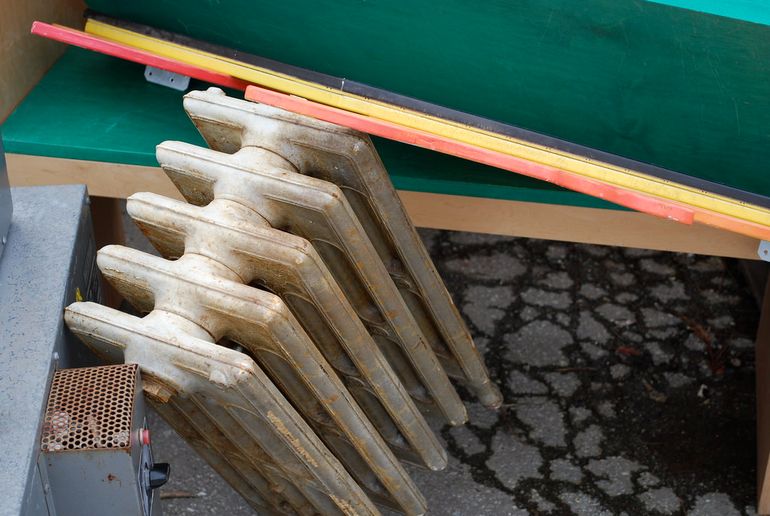

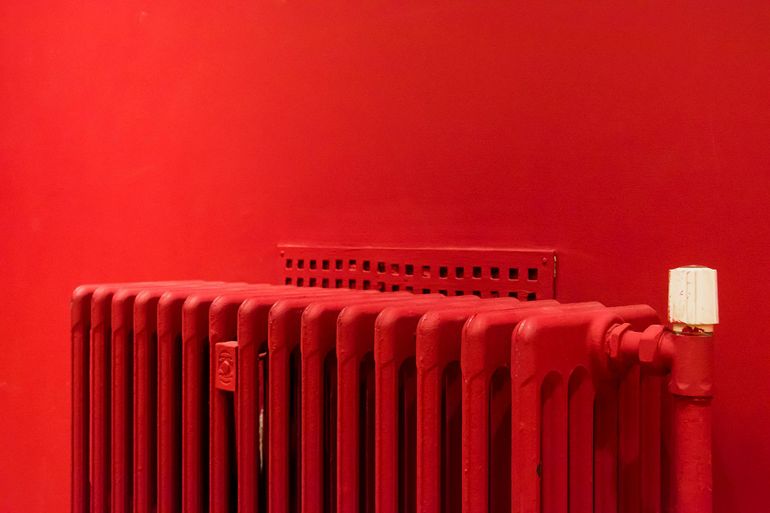

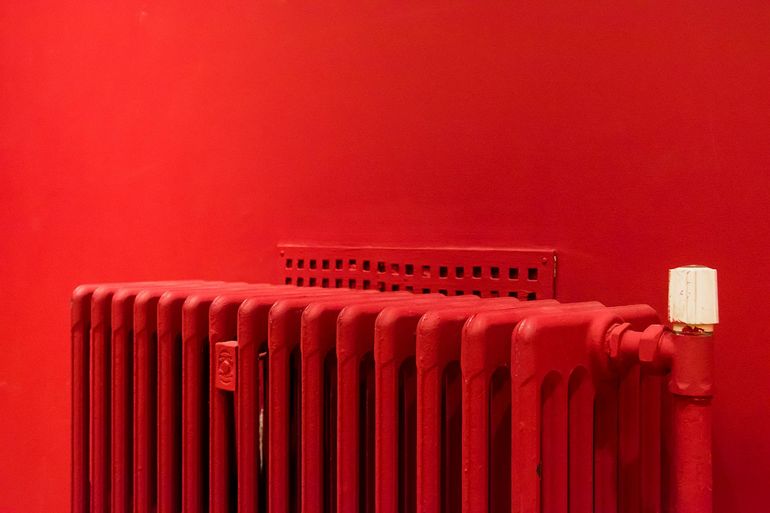

• Радиаторы — отдают тепло в комнаты
• Шаровые краны — отсекают участки при ремонте

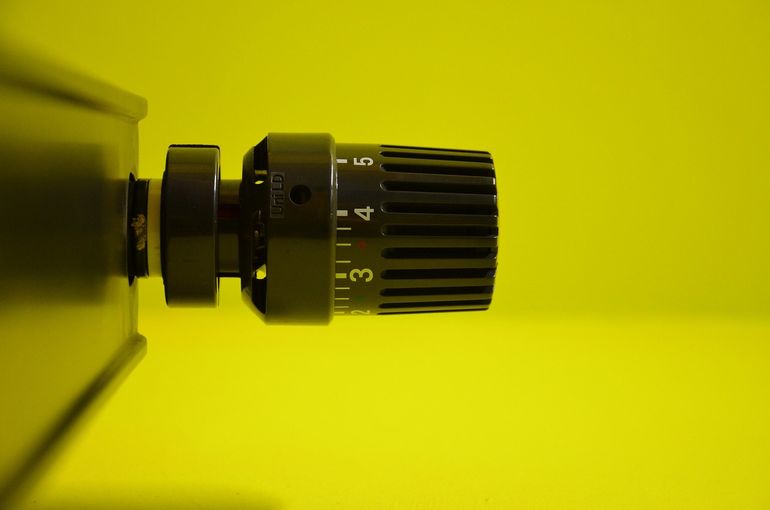

• Термоголовки — регулируют температуру в комнате
• Балансировочные вентили — выравнивают расход по веткам
• Трубы — связывают всё в один контур

Естественная и принудительная циркуляция: в чём разница

Теплоноситель в системе должен как-то двигаться по кругу: от котла к радиаторам и обратно. Способов всего два — самотёком за счёт разницы плотностей горячей и остывшей воды или с помощью циркуляционного насоса. От выбора зависит почти всё: диаметр труб, уклоны, скорость прогрева комнат и даже то, что произойдёт зимой при отключении электричества.

На практике в новых домах почти везде ставят насос, а самотёчные схемы остаются скорее как страховка для дач без стабильной электросети. Разница между двумя подходами видна сразу по нескольким параметрам, и удобнее всего сравнить их рядом.

Самотёчная система: когда она ещё имеет смысл

Принцип простой: горячая вода легче холодной, поэтому она поднимается от котла вверх по разгонному стояку, расходится по радиаторам, остывает и под собственным весом возвращается обратно. Чтобы это работало, нужны трубы большого диаметра, уклоны по ходу движения и компактная разводка — желательно в пределах одноэтажного дома с котлом в нижней точке.

Самотёк остаётся уместным там, где электричество приходит с перебоями: на даче, в удалённом посёлке, в доме без генератора. Минусы тоже понятны — система медленно прогревается, толстые трубы видно в интерьере, а в двухэтажном доме с разветвлённой разводкой такая схема уже плохо справляется.

• Дача без стабильной электросети
• Небольшой одноэтажный дом с котлом в подвале или котельной у пола
• Резервный контур на случай отключений в комбинированных схемах

Система с насосом: почему стала стандартом

Циркуляционный насос — небольшое устройство на обратной линии, которое прокачивает теплоноситель по контуру с нужной скоростью. Это снимает требования к уклонам и большим диаметрам: можно использовать тонкие трубы, прятать их в стяжку, делать длинные плечи и поднимать разводку на второй этаж и мансарду без потери эффективности.

Платой становится зависимость от электричества — при отключении движение останавливается, и в морозы это критично. Поэтому насосные системы обычно дополняют источником бесперебойного питания или генератором, а в более продвинутых проектах — связкой с умным домом, который сам перезапустит котёл и оповестит хозяина при аварии.

• Двухэтажные дома и дома с мансардой
• Лучевая разводка от коллектора
• Контуры тёплого пола
• Длинные ветки с большим числом радиаторов

Типовые схемы разводки: однотрубная, двухтрубная, лучевая

Когда элементы системы понятны, остаётся главный вопрос: как соединить котёл и радиаторы, чтобы тепло доходило до каждой комнаты равномерно. Здесь и появляются три базовых сценария разводки — однотрубный, двухтрубный и лучевой. Логика у каждого своя, и подходят они для разных домов.

Проще всего представить разводку как маршрут горячей воды по дому. В одном случае вода обходит все радиаторы по кругу, в другом — каждый радиатор получает свою пару труб, а в третьем — каждая батарея подключается отдельной веткой к общему распределителю. От выбора зависит и стоимость монтажа, и удобство регулировки, и то, насколько ровно прогреются дальние комнаты.

Однотрубная и двухтрубная: классика и её ограничения

В однотрубной схеме (её часто называют «ленинградкой») горячая вода идёт по одной трубе и последовательно заходит в каждый радиатор, отдавая часть тепла. Дешёво по материалам и просто в монтаже, но есть честный минус: до последнего радиатора доходит уже остывшая вода, поэтому дальние комнаты прогреваются хуже. Для маленького одноэтажного дома на три-четыре батареи этого может быть достаточно, для двухэтажного — почти всегда мало.

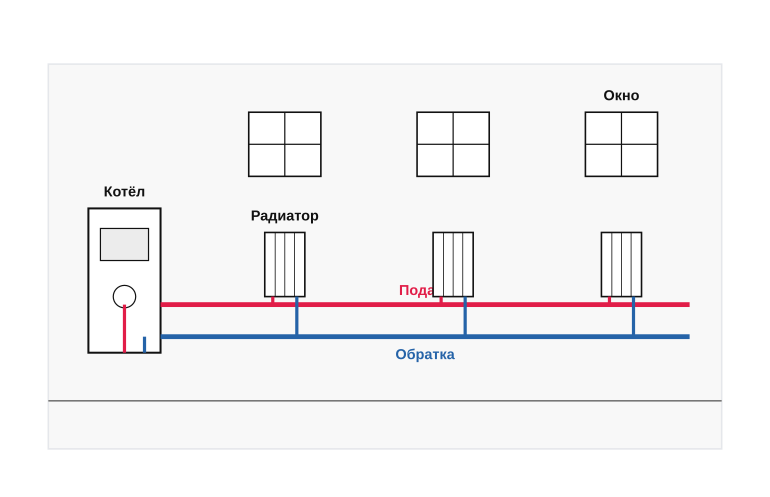

Двухтрубная схема устроена иначе: от котла идут две параллельные трубы — подача с горячей водой и обратка с остывшей. Каждый радиатор подключается к обеим: горячая вода заходит сверху, отдаёт тепло и уходит в обратку, не успев остыть для соседей. В итоге все радиаторы получают воду примерно одинаковой температуры, и каждый можно регулировать отдельно термоголовкой. Труб уходит больше, но для дома площадью от 80–100 м² это уже разумный выбор по умолчанию.

• Однотрубная: одна труба, последовательное подключение, дальние радиаторы холоднее
• Двухтрубная: подача и обратка, параллельное подключение, ровный прогрев
• Двухтрубная допускает индивидуальную регулировку каждого радиатора

Лучевая схема: коллектор и отдельные ветки

Лучевая (её ещё называют коллекторной) разводка — это когда в доме ставится распределительный коллектор, и от него к каждому радиатору идёт собственная пара труб. Внешне напоминает осьминога: один центр и расходящиеся щупальца. Трубы прячутся в стяжку пола, на стенах остаются только сами радиаторы, а регулировка любой комнаты делается на коллекторе — удобно подключать автоматику и сценарии умного дома.

Минусы тоже честные: материала уходит заметно больше, монтаж сложнее, и сделать такую систему уже в готовом доме без вскрытия полов почти невозможно. Поэтому лучевую схему обычно закладывают на этапе стройки — особенно в двухэтажных домах и домах с мансардой, где её часто комбинируют с водяным тёплым полом на отдельной ветке коллектора.

• Распределительный коллектор как центр системы
• Отдельная пара труб к каждому радиатору
• Трубы скрыты в стяжке пола
• Удобна для зонального управления и интеграции с автоматикой
• Закладывается на этапе строительства

Какая схема подходит вашему дому: одноэтажный, двухэтажный, с мансардой

Схема отопления — это не универсальный шаблон, а ответ на конкретную геометрию дома. Этажность, наличие мансарды, длина контура и расположение котельной меняют разумный выбор сильнее, чем кажется на первый взгляд. Поэтому полезно сразу примерить три типовых сценария к своему проекту и понять, где можно сэкономить, а где экономия обернётся холодными комнатами и постоянной перебалансировкой.

Дальше — короткое сравнение в таблице и два подраздела с разбором по этажности. Важно помнить: финальное решение всё равно принимает проектировщик и монтажник, потому что они считают теплопотери, гидравлику и подбирают диаметры труб. Этот раздел нужен, чтобы прийти к ним с осмысленными вопросами, а не с чистым листом.

Одноэтажный дом и дом с мансардой

В компактном одноэтажном доме до 100 м² с 5–7 радиаторами однотрубная схема с принудительной циркуляцией всё ещё работает честно: контур короткий, перепад температур между первым и последним радиатором не успевает стать критичным. Если бюджет позволяет, двухтрубная разводка по периметру даст более ровный нагрев и точную регулировку каждой батареи термоголовкой, например Danfoss или Oventrop.

Дом с мансардой — это уже полтора этажа, и здесь однотрубка чаще проигрывает. Тёплая вода уходит наверх по стояку, верхние радиаторы перегреваются, а нижние недополучают тепло. Разумнее закладывать двухтрубную схему с отдельными ветками на этаж или лучевую разводку от коллектора, особенно если мансарду планируют как полноценную жилую зону со спальнями.

• Одноэтажный до 100 м²: однотрубная или двухтрубная по периметру
• Мансарда как жилая зона: двухтрубная с раздельными ветками
• Скрытые трубы в стяжке или за плинтусом: лучевая от коллектора

Двухэтажный дом: почему чаще выбирают двухтрубную или лучевую

В двухэтажном доме длина контура и разница высот делают однотрубку капризной: балансировать её на двух этажах сложно, а любая переделка ломает гидравлику всей петли. Двухтрубная схема с раздельными ветками на этаж решает это просто — каждый этаж получает свою подачу и обратку, а котельная работает как распределительный узел.

Лучевая разводка от коллектора уместна, когда трубы прячут в стяжку или за гипсокартон и важно не оставлять соединений в стенах. Каждый радиатор подключается отдельной парой труб, например из сшитого полиэтилена PEX или металлопластика, и регулируется на коллекторе. Это дороже по материалам, но даёт ремонтопригодность и точный контроль температуры по комнатам — особенно если в доме планируется зонирование или сценарии умного дома с термостатами.

• Двухтрубная с раздельными ветками на этаж — базовый рабочий вариант
• Лучевая от коллектора — для скрытой проводки и поэтапной регулировки
• Комбинированная схема — радиаторы наверху, тёплый пол внизу

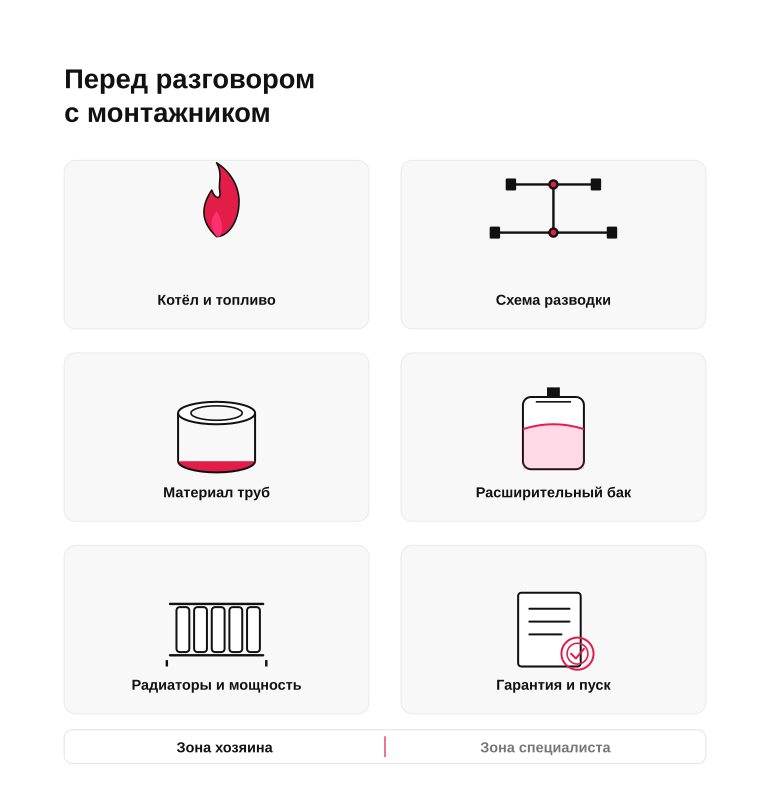

Что обсудить с монтажником: памятка перед проектом

Перед встречей с монтажником полезно прийти не с чистым листом, а со своим списком вопросов. Это экономит часы переписки и помогает заметить, если специалист уходит от конкретики или подгоняет проект под удобную ему схему, а не под ваш дом.

Хорошая новость: чтобы говорить на одном языке, не нужно становиться теплотехником. Достаточно понимать, какие решения принципиальны и влияют на стоимость эксплуатации, а какие — детали монтажа, которые специалист закроет сам.

Вопросы по схеме и оборудованию

Главное — вытащить из специалиста логику его предложения. Почему именно двухтрубная тупиковая, а не лучевая? Почему стальные панельные радиаторы, а не биметалл? Почему расширительный бак такого объёма? Если ответы звучат как «мы всегда так делаем», это повод задать тот же вопрос ещё раз и попросить аргумент по вашему дому: этажность, утепление, длина контуров.

Отдельный блок — про сервис и аварийные сценарии. Что произойдёт зимой при отключении электричества, как сливается система, где точки для манометра и подпитки, какие узлы можно заменить без остановки всего отопления. Эти вопросы быстро показывают, насколько монтажник думает про эксплуатацию, а не только про сдачу объекта.

• Какой котёл и топливо предлагаются и почему именно эта мощность
• Какая схема разводки заложена в проект и почему она подходит дому
• Из какого материала трубы и где они проходят — в стяжке, по стенам, в коробах
• Расширительный бак открытый или закрытый, какой объём
• Сколько радиаторов, по какому принципу рассчитано их количество
• Как ведёт себя система при отключении электричества
• Что входит в гарантию: оборудование, монтаж, пусконаладка
• Кто подписывает акт запуска и какие параметры в нём фиксируются

Где заканчивается зона хозяина и начинается зона специалиста

Хозяин отвечает за вводные: бюджет, сценарий жизни в доме, утепление, расположение котельной, пожелания по тёплому полу или радиаторам. Это та часть, которую за вас никто не придумает — и именно она определяет, какая схема окажется уместной.

Дальше начинается зона специалиста: расчёт теплопотерь и мощности, подбор диаметров, обвязка котла, опрессовка и пусконаладка. Система отопления работает под давлением и с горячим теплоносителем, поэтому самостоятельная пайка контуров или эксперименты с обвязкой котла — это не та экономия, которая окупается. Разумная граница: вы формулируете задачу и контролируете результат по акту, специалист отвечает за герметичность, давление и корректный запуск.

• Зона хозяина: бюджет, сценарии использования, расположение котельной, выбор между радиаторами и тёплым полом
• Зона специалиста: расчёт теплопотерь, подбор диаметров и мощности, обвязка котла, опрессовка, пусконаладка и акт запуска
