Скрытые кабели и трубы на участке: как не повредить их при посадке деревьев и копке

Какие коммуникации обычно скрыты на участке

Любой обжитой участок только сверху выглядит пустым газоном с дорожками. Под ногами почти всегда проходит несколько трасс: ввод электричества, водопровод от скважины или колодца, канализация к септику, иногда газ, телефонный или интернет-кабель, дренаж. Чем дольше дом стоит, тем плотнее становится эта подземная сеть, особенно если хозяева достраивали баню, гараж, летнюю кухню или меняли источник воды.

Беда в том, что большая часть этих коммуникаций невидима и закопана на разной глубине. Электрический ввод может лежать в 70 сантиметрах от поверхности, водопровод — ниже глубины промерзания, а вот слаботочка или поливочная труба нередко уходят в землю буквально на штык лопаты. Поэтому прежде чем втыкать в землю ямобур под яблоню или копать траншею под забор, полезно мысленно собрать карту: что и куда у вас идёт.

Чтобы было проще оценить масштаб, разделим коммуникации на две группы: магистральные вводы, которые приходят на участок снаружи, и внутриучастковые трассы, которые расходятся уже от дома к хозяйственным объектам.

Магистральные вводы в дом

Это всё, что приходит на участок от внешних сетей и заканчивается у дома или у ввода в техническое помещение. Чаще всего сюда относятся электрический кабель от столба или подстанции, газовая труба от уличного газопровода, вода от центрального водопровода и канализационный выпуск к общему коллектору, если посёлок к нему подключён.

Подземный электрический ввод обычно укладывают на глубину около 0,7–1 метра, газ — глубже, часто 0,8–1,2 метра, водопроводный ввод уходит ниже уровня промерзания, в средней полосе это 1,5–1,8 метра. Но реальность бывает разной: подрядчики экономят, грунт со временем оседает, а часть труб лежит мельче, чем заявлено в проекте. Поэтому полагаться только на нормативную глубину рискованно.

Магистральные вводы — самая опасная зона для самостоятельной копки. Повредить силовой кабель под напряжением или газовую трубу — это не просто дорогой ремонт, это прямая угроза жизни. Если вы хотя бы примерно понимаете, где они проходят, любые ямы под деревья, столбы и фонари планируйте подальше от этой полосы.

• Электрический кабель от столба или подстанции
• Газовая труба от уличного газопровода
• Водопроводный ввод от центральной сети или скважины общего пользования
• Канализационный выпуск к коллектору или септику
• Телефонный кабель или оптический интернет

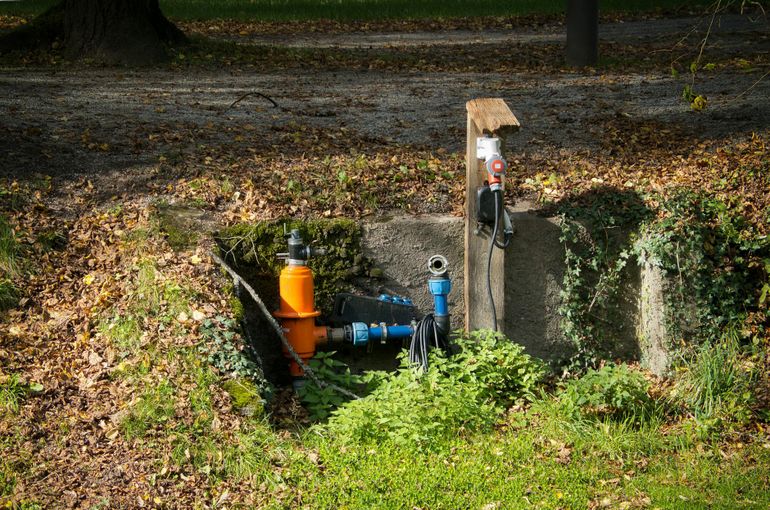

Внутриучастковые трассы

Это разводка уже внутри забора: от дома к бане, гаражу, теплице, скважине, септику, уличному освещению, поливочным кранам и розеткам в саду. Такие трассы хозяева часто прокладывают сами или силами разных бригад в разные годы, и единого плана по ним нередко не существует вовсе.

Глубина залегания здесь скачет сильнее всего. Кабель на фонарь у калитки могут уложить в гофре на 30–40 сантиметрах, поливочную трубу летнего водопровода — почти под дёрном, а вот канализацию от дома к септику ведут с уклоном и она может уходить довольно глубоко по мере удаления от выпуска. Дренажные трубы вокруг фундамента обычно лежат на уровне подошвы фундамента, то есть глубоко, а вот поверхностный ливневый дренаж — наоборот, у самой поверхности.

Именно внутриучастковые трассы чаще всего рубят лопатой при посадке деревьев, установке качелей, монтаже бордюров и копке грядок. Повреждения здесь редко смертельны, но способны надолго отключить полив, оставить баню без воды или превратить угол двора в небольшое болото. Поэтому к ним стоит относиться так же серьёзно, как и к магистральным вводам.

• Кабели уличного освещения и розеток в саду
• Летний поливочный водопровод и трубы к уличным кранам
• Линия от дома к бане, гаражу, теплице
• Трубопровод от скважины или колодца к дому
• Канализация к септику или выгребу
• Пристенный и пластовый дренаж, ливневая канализация

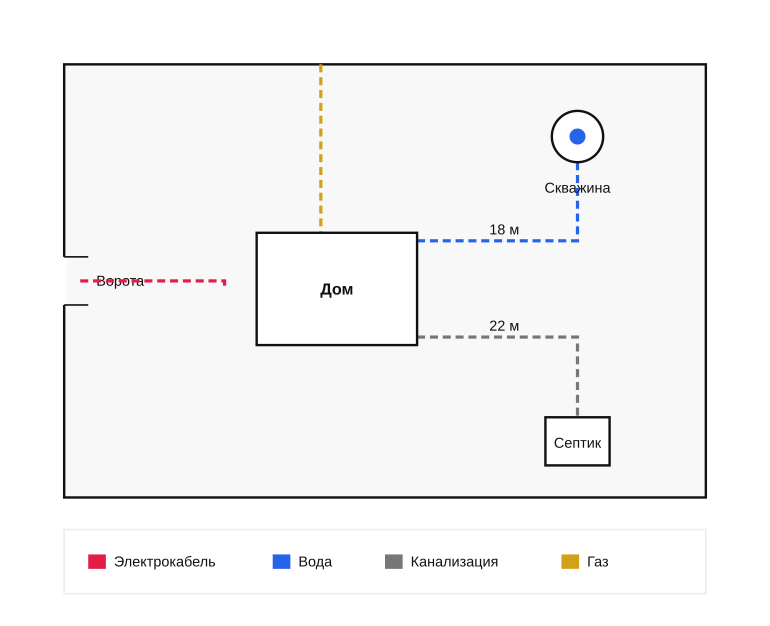

Схема участка: бумажный и цифровой вариант

Схема участка — это главный документ владельца, который избавляет от лишних поисков и страха каждый раз, когда нужно копнуть глубже штыка лопаты. Один раз потратьте вечер на её составление, и потом годами будете спокойно планировать посадки, забор, площадку под беседку или новую дорожку, точно зная, где под землёй идёт водопровод, а где силовой кабель от дома до бани.

Удобно держать схему в двух форматах сразу: бумажном и цифровом. Бумажный лист с подписями от руки переживёт сбой ноутбука и сядет в папку с документами на дом, а цифровая копия в телефоне или облаке всегда под рукой, когда вы стоите с лопатой в дальнем углу участка. Идеально, если рядом с чертежом лежат фотографии открытых траншей до их засыпки — это самый честный документ о реальном расположении труб и кабелей.

Не стремитесь к идеальной геодезической точности: для бытовых задач достаточно привязки трасс к капитальным ориентирам — углам дома, столбам забора, крыльцу, септику. Главное правило — указывать расстояния в метрах и сантиметрах от двух неподвижных точек, чтобы потом можно было однозначно восстановить, где именно проходит линия.

Что нанести на схему

На план участка нужно вынести все подземные линии, которые когда-либо прокладывались: ввод электричества от столба к дому, кабель к бане или гаражу, водопровод от скважины или колодца, канализацию к септику, газовую трубу, дренаж, а также слаботочку — например, интернет, кабель к камере видеонаблюдения или к воротам с автоматикой. Лучше использовать разные цвета: синий для воды, коричневый для канализации, красный для электрики, жёлтый для газа.

Рядом с каждой линией подпишите глубину залегания и материал. Это важно: пластиковая канализационная труба ПВХ на глубине 60 см и бронированный кабель ВБбШв на глубине 80 см требуют разной осторожности при копке. Если глубина точно неизвестна, поставьте знак вопроса — это честнее, чем выдумывать цифру, на которую потом будете опираться с лопатой.

Отдельно отметьте все колодцы, ревизионные люки, распределительные коробки, точки врезки и места поворотов трасс. Углы и развороты — самые уязвимые места: именно там чаще всего повреждают трубу, потому что человек ведёт раскоп по прямой, а коммуникация уходит в сторону под неожиданным углом.

• Ввод электричества от столба к дому
• Кабели к бане, гаражу, фонарям, воротам
• Водопровод от скважины или колодца
• Канализация до септика и дренажные трубы
• Газовая труба и точка ввода в дом
• Слаботочка: интернет, видеонаблюдение, домофон
• Колодцы, ревизии, распределительные коробки

Где хранить и кому передать

Бумажный экземпляр схемы логично положить в ту же папку, где лежат документы на дом, договоры с энергетиками и паспорта на оборудование вроде насоса или газового котла. Цифровую копию продублируйте в облако — например, в Яндекс Диск, Google Диск или просто отправьте себе в избранное в мессенджере, чтобы файл не потерялся при смене телефона.

Обязательно покажите схему всем взрослым членам семьи и объясните условные обозначения. Ситуация, когда муж уехал в командировку, а жена нанимает рабочих копать яму под яблоню, — типичная история повреждённого кабеля. Если на участке регулярно работают наёмные люди, лучше распечатать упрощённую копию плана и отдавать её бригадиру перед началом любых земляных работ.

Когда продаёте дом, передайте схему новым хозяевам вместе с ключами — это норма добрососедского поведения и страховка от того, что через год сосед перекопает ваш бывший участок и оставит половину улицы без воды. И наоборот: покупая дом, обязательно спросите план коммуникаций у прежних владельцев, а если его нет — закладывайте время и силы на самостоятельное восстановление трасс по признакам на поверхности.

• Бумажный оригинал — в папке с документами на дом
• Цифровая копия — в облаке и в телефоне
• Упрощённая распечатка — для бригадира и рабочих
• Передача схемы новым владельцам при продаже дома

Фото траншей до засыпки: главный архив владельца

Самый ценный документ по коммуникациям владелец создаёт сам, и происходит это в те несколько часов, пока траншея ещё открыта. Достаточно достать телефон и сделать серию фотографий уложенной трубы или кабеля до того, как рабочие закидают всё песком и грунтом. Именно эти кадры через пять-десять лет спасут вас от удара лопатой по водопроводу или газовой трубе, когда память о трассе уже стёрлась, а подрядчик давно недоступен.

Ошибка большинства владельцев — снимать траншею просто «для красоты», крупным планом на трубу. Такой кадр потом ничего не даёт: непонятно, где именно эта труба проходит относительно дома, забора и других ориентиров. Снимать нужно так, чтобы по фотографии можно было физически восстановить трассу на местности с рулеткой в руках. Для этого в кадр должны попадать постоянные объекты участка и измерительные ориентиры.

Сразу после съёмки фотографии стоит перенести в отдельную папку и продублировать в облако, например в Яндекс.Диск, Google Диск или Облако Mail. Локальный архив на одном телефоне — это иллюзия сохранности: телефон теряют, разбивают, меняют. А вот папка «Участок / Коммуникации / 2024 водопровод» в облаке переживёт и смену устройства, и продажу дома будущему владельцу, которому вы сможете передать её одним движением.

• Общий план траншеи с домом, забором или другим постоянным ориентиром в кадре
• Кадр с рулеткой, показывающей расстояние от трубы до стены дома или угла фундамента
• Кадр с рулеткой, показывающей глубину заложения от уровня грунта
• Точки поворотов трассы и места соединений, муфт, тройников
• Ввод коммуникации в дом и выход из колодца или септика крупным планом с привязкой к стене
• Фото подсыпки и сигнальной ленты, если она укладывалась поверх трубы или кабеля

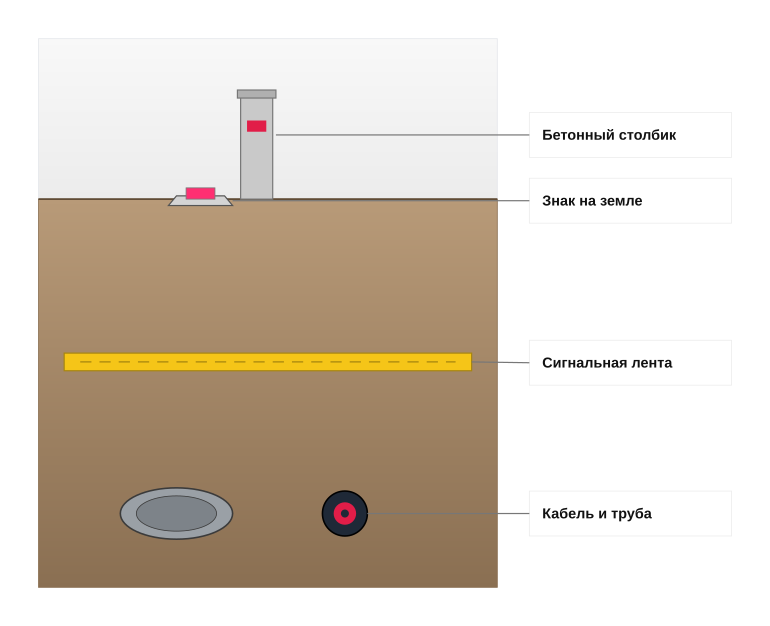

Маркировка трасс в земле и над землёй

Схема на бумаге и в облаке — это память о трассах, но в реальном грунте работает только то, что физически мешает повредить кабель или трубу. Поэтому опытные хозяева защищают коммуникации в два слоя: один сигнал прячут в землю, второй оставляют на виду. Так лопата встречает предупреждение раньше, чем доходит до самой трубы.

Логика простая: пока копаешь яму под яблоню или столб забора, ты не помнишь точно, где проходит водопровод и силовой кабель к бане. Зато ты видишь бетонный столбик на углу грядки и понимаешь, что от него до сарая идёт трасса. А когда штык лопаты вытаскивает обрывок жёлтой ленты, это однозначный сигнал — копать дальше нельзя, нужно работать руками.

Эти средства дёшевы и доступны в любом строительном магазине, например сигнальная лента ЛСЭ или ЛСГ, защитная плитка ПЗК, бетонные реперные столбики. Главное — заложить их сразу, при засыпке траншеи, и нанести наземные ориентиры до того, как участок зарастёт газоном и кустами.

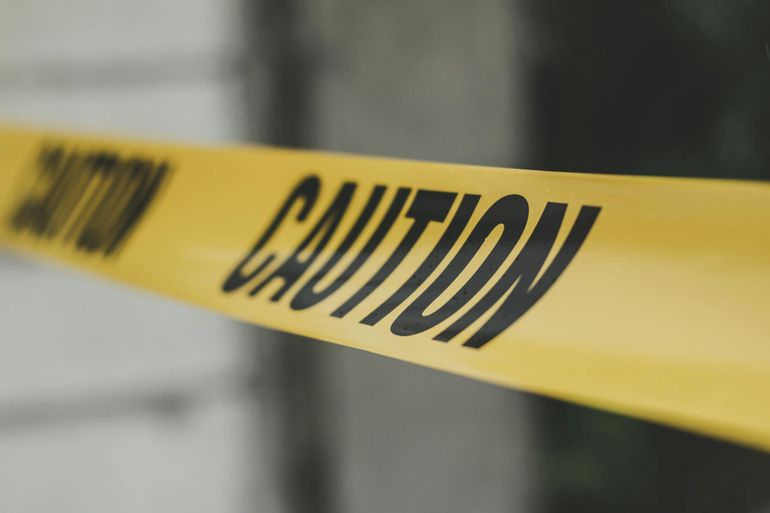

Сигнальная лента и плитка-предупреждение

Сигнальная лента — это полоса яркого полиэтилена шириной 15–40 см с надписью вроде «Осторожно, кабель» или «Газ». Её укладывают в траншею при засыпке: примерно на 20–30 см выше самой коммуникации, когда снизу уже насыпан и утрамбован слой песка или мягкого грунта. Цвет подбирают по типу трассы: жёлтая — газ, красная — электрика, синяя — водопровод, зелёная — слаботочка.

Лента не защищает физически, она работает как стоп-сигнал. Когда лопата или ковш доходят до яркой полосы, копающий понимает: ниже идёт рабочая трасса, и оставшиеся 20–30 см надо проходить руками, штыковой лопатой без размаха или совком. Для более ответственных участков, например над силовым кабелем 380 В или газовым вводом, поверх укладывают защитную плитку из бетона или пластика, например ПЗК или сигнальные плиты СПК.

Если траншею вы засыпали давно и ленты там нет, заложить её можно при любой последующей раскопке этого же участка — например, когда вскрываете трассу для ремонта или врезки. Это разовое вложение в сотню-другую рублей, которое потом годами страхует вас и ваших гостей от удара лопатой по живому кабелю.

• Жёлтая лента — газовая труба
• Красная лента — силовой электрокабель
• Синяя лента — водопровод
• Зелёная или белая — слаботочка, интернет, сигнализация
• Коричневая — канализация и дренаж

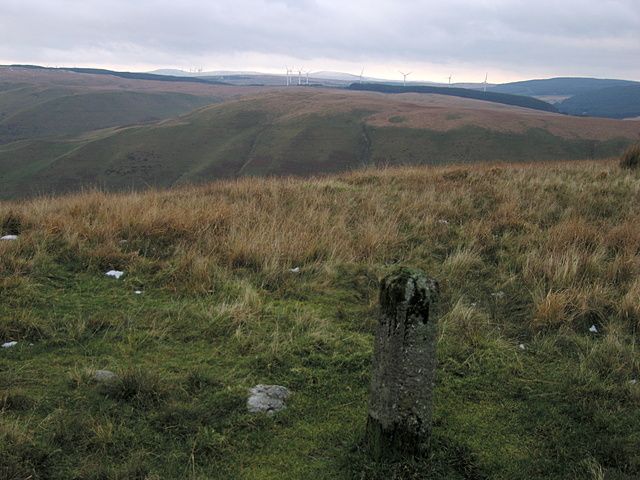

Наземные маркеры: колышки, столбики, плитка

Лента в земле работает только тогда, когда вы уже копаете. А чтобы вообще не начинать копать в опасном месте, нужны ориентиры на поверхности. Самый простой вариант — деревянные или металлические колышки, забитые над поворотами трассы и над вводами в дом, баню, скважину. Колышки красят в яркий цвет, например сигнальный оранжевый или жёлтый, и подписывают маркером: «каб.», «вода», «газ».

Колышки на грядках и в траве быстро теряются, поэтому в ключевых точках лучше ставить долговечные маркеры: бетонный столбик-репер высотой 20–30 см над землёй, тротуарную плитку контрастного цвета, чугунный или пластиковый люк-указатель над колодцем. Хорошо работают и привязки к постройкам: трасса идёт строго вдоль стены сарая, в 80 см от фундамента — такую линию мысленно продлевает даже новый человек на участке.

Маркеры важно ставить не только на концах трассы, но и на каждом повороте, иначе между двумя точками вы решите, что кабель идёт по прямой, и промахнётесь на изгибе. Раз в пару лет ориентиры стоит обходить и подновлять: подкрашивать столбики, выкашивать траву вокруг плитки, проверять, не сдвинул ли колышек снегоуборщик или мотоблок.

• Углы поворотов трассы
• Места ввода в дом, баню, гараж
• Точки врезок и тройников
• Колодцы, ревизии, краны
• Пересечения двух коммуникаций

Безопасные отступы при посадке деревьев и кустарников

Отступы при посадке — это не формальность, а защита одновременно и коммуникаций, и самого растения. Корни взрослого дерева уходят далеко за пределы кроны и со временем могут обжать трубу, приподнять кабель или забить дренаж тонкими всасывающими корешками.

Логика простая: чем крупнее будет растение во взрослом возрасте и чем мощнее у него корневая система, тем дальше его нужно сажать от трассы. Ориентироваться лучше не на текущий саженец высотой полтора метра, а на взрослое дерево через 15–20 лет — именно тогда корни и доберутся до водопровода.

Дополнительно стоит учитывать тип коммуникации. Газовую трубу и силовой кабель отодвигают подальше с запасом, потому что цена ошибки высокая. Дренаж и поливной шланг чувствительны к всасывающим корням — рядом с ними нежелательно сажать иву, тополь и берёзу даже на формально допустимом расстоянии.

• Крупные деревья (дуб, тополь, ива, берёза) — не ближе 4–5 м от трассы
• Среднерослые плодовые (яблоня, груша, слива) — 2,5–3 м
• Кустарники (смородина, крыжовник, спирея) — 1–1,5 м
• Живая изгородь и хвойные стелющиеся формы — около 1 м
• Газовая труба и силовой кабель — закладывать дополнительный запас 0,5–1 м

Деревья с мощным корнем

К деревьям с агрессивной корневой системой относятся ива, тополь, берёза, клён ясенелистный, иногда грецкий орех и старые яблони на сильнорослом подвое. Их корни активно ищут воду и легко находят микротрещины в трубах канализации и дренажа, прорастая внутрь.

Безопасный ориентир для таких деревьев — 4–5 метров от любой подземной трассы, а от газовой трубы и силового кабеля лучше отступить 5–6 метров. Расстояние считают не от ствола саженца, а от его будущей проекции с учётом разрастания корней вширь, которое обычно превышает диаметр кроны.

Если место на участке ограничено и хочется посадить крупное дерево рядом с трассой, корневую зону отделяют вертикальным барьером, например листом плотного геотекстиля, бетонной плиткой или специальной корнезащитной мембраной, заглублённой на 60–80 см. Это не панацея, но направляет корни вглубь, а не в сторону трубы.

• Ива, тополь, берёза — минимум 5 м от водопровода и канализации
• Клён, дуб, грецкий орех — 4–5 м от трасс
• Яблоня и груша на сильнорослом подвое — 3–4 м
• От газовой трубы и силового кабеля — добавить 1 м к базовому отступу

Кустарники и небольшие плодовые

Кустарники вроде смородины, крыжовника, жимолости, спиреи или гортензии имеют компактную мочковатую корневую систему, которая редко уходит глубже 40–60 см. Их можно сажать ближе к коммуникациям, но всё равно с запасом на разрастание куста вширь за несколько сезонов.

Разумный ориентир — 1–1,5 метра от трассы для ягодных кустарников и около 1 метра для декоративной живой изгороди. Для колоновидных яблонь и низкорослых плодовых на карликовом подвое отступ увеличивают до 2–2,5 метров, потому что под ними обычно перекапывают приствольный круг.

Отдельно стоит подумать о доступе. Даже если корни не дотянутся до трубы, ремонтировать водопровод под разросшимся кустом смородины крайне неудобно. Поэтому над самой трассой лучше оставить полосу шириной около метра под газон или низкие однолетники, например календулу или бархатцы, которые легко убрать перед раскопкой.

• Смородина, крыжовник, жимолость — 1–1,5 м от трассы
• Спирея, гортензия, дёрен — 1–1,5 м
• Колоновидные яблони и карликовые плодовые — 2–2,5 м
• Над самой трассой — газон или однолетники, без многолетников

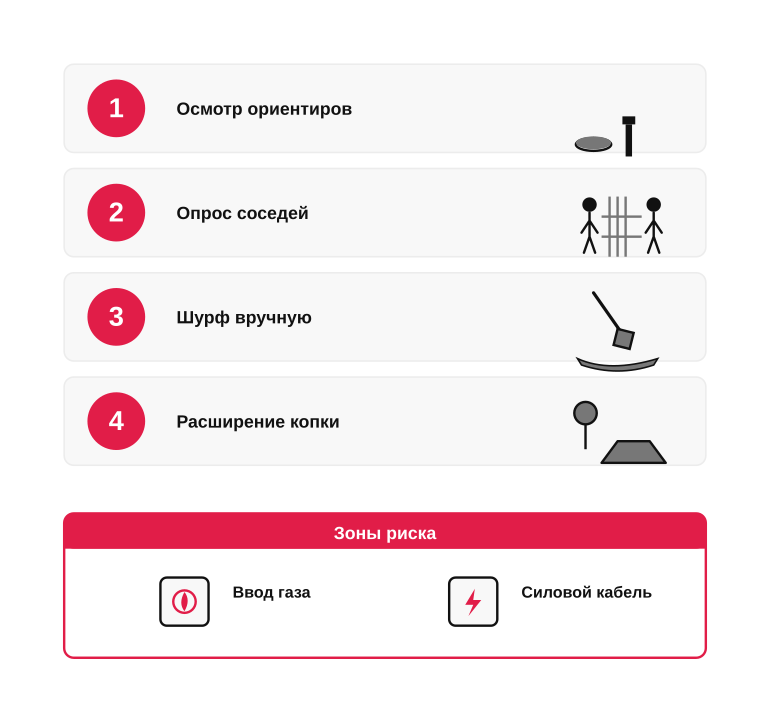

Что делать, если схемы участка нет

Самая частая история на вторичных участках: прежний владелец давно умер или продал дом, документы потерялись, а под газоном идёт неизвестно что. В такой ситуации главное правило — не вгонять лопату или бур в землю наугад на полный штык, особенно ближе двух метров от дома, столба, колодца или ввода газа. Любая земляная работа начинается с разведки и спокойного осмотра, а не с заказа ямобура.

Действуйте поэтапно: сначала соберите внешнюю информацию, потом проверьте подозрительные зоны вручную мелким шурфом, и только убедившись, что в этом месте ничего не лежит, расширяйте копку. Этот же порядок стоит держать в голове как памятку перед каждой посадкой дерева или установкой столба, пока вы не составите собственную схему участка.

Отдельно держите в уме две зоны абсолютной осторожности — ввод газа от границы участка к дому и силовой кабель от опоры или щита. Здесь даже при наличии схемы лучше не копать механизированно, а при сомнениях вызвать газовую службу или электрика: повреждение этих коммуникаций — это не вопрос ремонта, а вопрос безопасности людей.

Визуальные признаки трасс

Прежде чем браться за лопату, медленно пройдите по участку и присмотритесь к поверхности. Подземные коммуникации почти всегда оставляют следы: бетонные или чугунные люки колодцев, торчащие из земли пластиковые трубки-продухи канализации, жёлтые столбики и таблички газовой службы у забора, металлические крышки водомерных колодцев, заглушённые гильзы для кабеля у фундамента дома.

Дальше смотрите на сам грунт и растительность. Над свежей траншеей трава часто растёт ярче и гуще или, наоборот, проседает полосой после дождей; зимой над тёплой трубой отопления или вводом воды раньше тает снег. Прямые линии, соединяющие дом с колодцем, скважиной, септиком, столбом электросети или соседним строением, почти наверняка означают трассу — копать поперёк них вслепую нельзя.

Очень помогает разговор с соседями и, если повезёт, с прежним владельцем. Спросите, откуда заходит электричество — по воздуху или под землёй, где стоит септик и куда уходит дренаж, не прокладывал ли кто кабель к бане или гаражу. Даже приблизительные ответы вроде «вон от того угла к сараю» резко сужают зону риска.

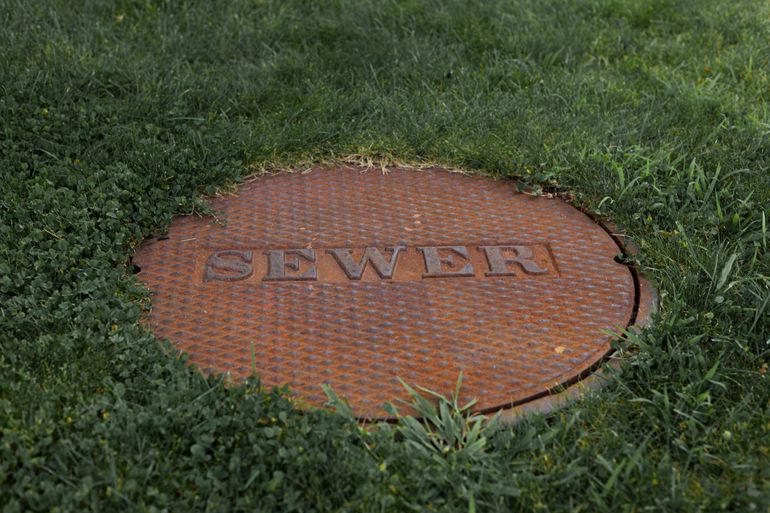

• Люки и крышки колодцев водопровода, канализации, дренажа
• Газовые таблички и жёлтые столбики у границы участка
• Гильзы и вводы кабелей в стене дома
• Полосы более яркой или просевшей травы над траншеями
• Линии раннего таяния снега над тёплыми трубами
• Прямые визуальные оси «дом — столб», «дом — септик», «дом — скважина»

Ручная копка и шурфы

Когда зона определена приблизительно, не сверлите её сразу ямобуром и не загоняйте лопату на полный штык. Начните с шурфа — небольшой контрольной ямы примерно 40 на 40 сантиметров, которую копают аккуратно и поэтапно: снимаете 5–7 сантиметров грунта, прощупываете дно совком или деревянным колышком, потом ещё слой, и так до проектной глубины ямы.

Металлический штырь и лом в такой разведке использовать нельзя: ими легко пробить пластиковую трубу водопровода ПНД, гофру с кабелем или дренажную трубу. Безопаснее работать штыковой лопатой с короткими движениями, садовым совком и руками в плотных перчатках. Любой посторонний предмет в грунте — сигнальная лента (например, жёлтая газовая или красная электрическая), плитка, кирпич плашмя, песчаная подушка, гофра, обрывок провода — повод остановиться и аккуратно расчистить находку, а не выдёргивать её рывком.

Только убедившись, что в шурфе на нужной глубине пусто, расширяйте копку до полноценной посадочной ямы. Если шурф упёрся в трубу или кабель — отступите минимум метр в сторону и повторите разведку, а для газа и силового кабеля ввода в дом вызывайте профильную службу: самостоятельно переносить или обкапывать такие линии не стоит.

• Шурф 40×40 см вместо сразу полной ямы
• Снимать грунт слоями по 5–7 см
• Работать лопатой, совком и руками, без лома и арматуры
• Останавливаться при виде сигнальной ленты, песчаной подушки или гофры
• При находке трубы или кабеля — отступ минимум 1 метр
• Газ и силовой ввод — только через профильную службу

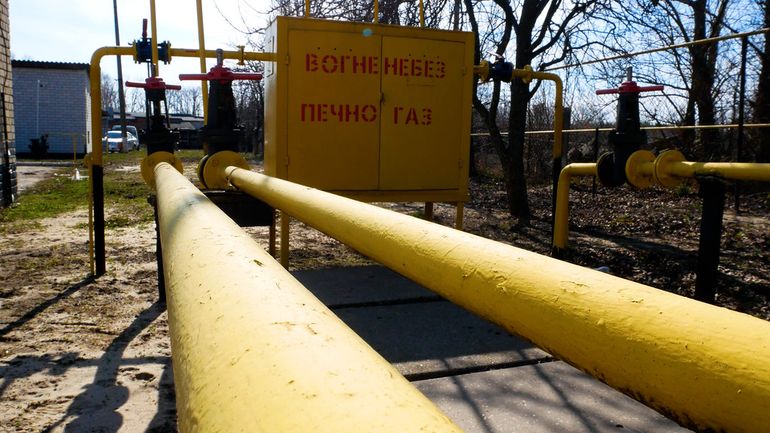

Газ и электрокабель: где заканчивается самодеятельность

Газовая труба и силовой электрокабель — это две коммуникации, рядом с которыми бытовая логика заканчивается, а начинается зона ответственности профильных служб. Здесь цена ошибки несопоставима с экономией пары часов работы: утечка газа в траншее под яблоней или удар током от перебитого ввода в дом — это уже не повреждённый шланг полива, а реальная угроза жизни. Поэтому к этим трассам подход отдельный, и он не про смелость, а про дисциплину.

Газовый ввод в дом и наружный газопровод обычно проложены на нормативной глубине и сверху прикрыты сигнальной жёлтой лентой, но на участке с историей перекопок и подсыпок реальная глубина может оказаться меньше ожидаемой. Если рядом с предполагаемой трассой газа нужно копать яму под дерево, столб или септик, не надейтесь на интуицию: отступайте минимум на метр-полтора в сторону, а ближе работайте только вручную, лопатой с плоским штыком, без резких ударов. При малейшем запахе газа в свежевырытой яме — отойти, не курить, не включать электроинструмент и звонить в аварийную газовую службу.

Электрический ввод от столба к дому, особенно подземный, опасен тем, что внешне траншея над ним ничем не отличается от обычного газона. Лопата, штык вил или бур мотобура легко рассекают изоляцию, и тогда либо срабатывает автомат на щите, либо человек получает удар через сырую землю. Если кабель уже задет, даже слегка, — не пытайтесь замотать его изолентой и засыпать обратно: вызывайте электрика, который вскроет место, оценит повреждение оболочки и сделает герметичную муфту.

• Запах газа в яме или траншее — немедленно отойти и звонить в аварийную газовую службу
• Видимая жёлтая сигнальная лента — прекратить копку, отступить минимум на метр в сторону
• Появилась искра, щелчок автомата или почернение грунта — не трогать инструмент руками, обесточить ввод
• Задета оболочка кабеля даже без искры — оставить как есть и вызвать электрика для муфты
• Бур или лом упёрся во что-то твёрдое на глубине ввода — дальше только лопатой вручную

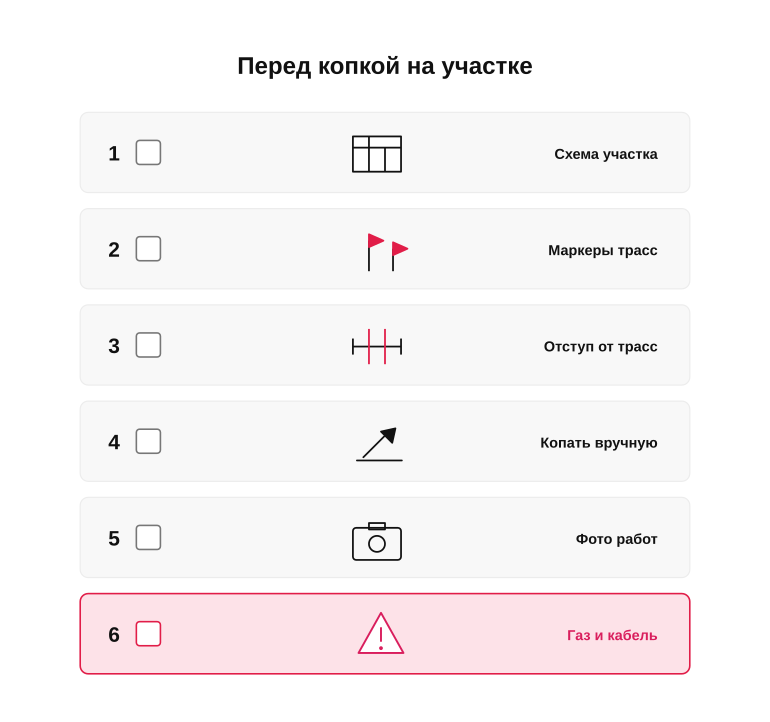

Памятка перед копкой и посадкой

Перед каждой земляной работой на участке полезно пройти короткий внутренний чек-лист, даже если кажется, что в этом углу точно ничего не закопано. Память подводит, соседи перекладывают трассы, а свежий снег или газон легко скрывают старые ориентиры — поэтому минута проверки экономит часы ремонта и нервов.

Памятка ниже собрана так, чтобы её можно было сохранить на телефон и открывать прямо у будущей ямы. Она не заменяет схему участка и здравый смысл, но удерживает от типичных ошибок: копнуть «на глаз», довериться лопате там, где нужен совок, или самостоятельно разобраться с газом и силовым кабелем.

Если хотя бы по одному пункту ответ «не уверен» — отложите лопату и сначала закройте этот вопрос: достаньте схему, пройдитесь по участку, позвоните тому, кто прокладывал трассу. Любая земляная работа должна начинаться не с копки, а с понимания, что именно лежит под этим квадратом земли.

• Открыть схему участка и найти на ней место будущей копки
• Пройти по участку и сверить наземные маркеры: колышки, плитку, бетонные столбики, крышки колодцев
• Выдержать безопасный отступ от трасс водопровода, канализации, электрокабеля и газа
• В зоне коммуникаций копать только вручную, штыковой лопатой без рывков, а у самой трассы — совком
• Сфотографировать траншею до засыпки и обновить схему участка, отметив новые трубы и кабели
• Газовую трубу и силовой кабель не трогать самостоятельно — вызвать профильную службу
