Скрытые коммуникации в полу и стенах: как не превратить дом в ловушку для будущего ремонта

Почему через 5 лет вы забудете, где проходят трубы и кабели

Пока идёт стройка, кажется, что расположение каждой трубы и каждого кабеля останется в голове навсегда: вот здесь развели тёплый пол, вот тут поднимается стояк, у этой стены гофра на бра. Но через год-два пол закрыт ламинатом, стены под краской, а бригада, которая всё это делала, давно работает на другом объекте и на звонки отвечает односложно.

Память владельца устроена иначе, чем исполнительная схема: остаются ощущения и общая логика, а точные отметки расстояний и глубин стираются. В итоге через пять лет вешать карниз, менять смеситель или штробить под кондиционер приходится наугад, а цена одной случайной дырки — это не только пятно на потолке у соседей снизу, но и вскрытая стяжка, спущенный контур, сгоревший автомат.

Эта статья — про то, как выйти из стройки не с устным «там вроде всё нормально», а с понятным набором фотографий, схем и подписей, которые работают вместо памяти. Дальше разберём типичные аварии и определимся, что именно стоит считать скрытой коммуникацией, чтобы не упустить мелочи.

Типичные аварии при ремонте через годы после стройки

Самый частый сюжет — перфоратор в контуре тёплого пола. Хозяин крепит порожек между кухней и коридором, заходит саморезом на сантиметр глубже, чем рассчитывал, и через час слышит шипение под плиткой. Дальше идут пробитые трубы водопровода в стенах санузла при навеске зеркала, прострелянные гофры с кабелем над выключателями, повреждённые трассы кондиционера за гипсокартоном и срезанные слаботочные линии при демонтаже плинтуса.

У таких аварий есть общий признак: они случаются не на стройке, а спустя годы, когда люди уже живут в доме и делают мелкий ремонт сами или зовут мастера на пару часов. Никто специально не идёт ломать коммуникации — просто нет ни одной бумаги, по которой можно проверить, что под этой точкой ничего не проходит.

• Прокол контура тёплого пола саморезом при монтаже порогов и плинтусов
• Пробитая труба водопровода при навеске шкафа или зеркала в санузле
• Повреждённый кабель над выключателем при попытке повесить картину
• Срезанная слаботочная линия при замене плинтуса
• Прострелянная трасса кондиционера за гипсокартонной зашивкой

Что вообще считается скрытой коммуникацией в доме

Под скрытой коммуникацией обычно понимают всё, что после отделки уходит из поля зрения: уложено в стяжку, заштукатурено в стене, спрятано за гипсокартоном или зашито в коробе. Это не только электрика, хотя её замечают чаще всего. Сюда же относятся водопровод и канализация в санузлах, трубы отопления и тёплого пола, газовые линии, дренаж и ливнёвка под отмосткой, а также слаботочка — интернет, домофон, антенна, охранные шлейфы, датчики протечки.

Важно понимать одну вещь: трасса — это не точка ввода и не финальная розетка, а весь путь между ними. На плане легко отметить щиток и вывод под телевизор, но между ними кабель идёт по конкретной геометрии — например, вверх к потолку, по перекрытию, вниз к розетке. Именно эту геометрию и нужно сохранить, иначе схема превращается в красивый, но бесполезный рисунок.

• Электрика: силовые линии, розеточные группы, освещение, линии у щита
• Водопровод и канализация: разводка в санузлах, стояки, подводки к технике
• Отопление: трубы радиаторов, коллекторы, контуры тёплого пола
• Газ: подводка к котлу и плите, если линия зашита в короб
• Слаботочка: интернет, ТВ, домофон, охранка, датчики протечки
• Наружные линии: дренаж, ливнёвка, кабель к воротам и фонарям на участке

Фотофиксация до закрытия: что и как снимать

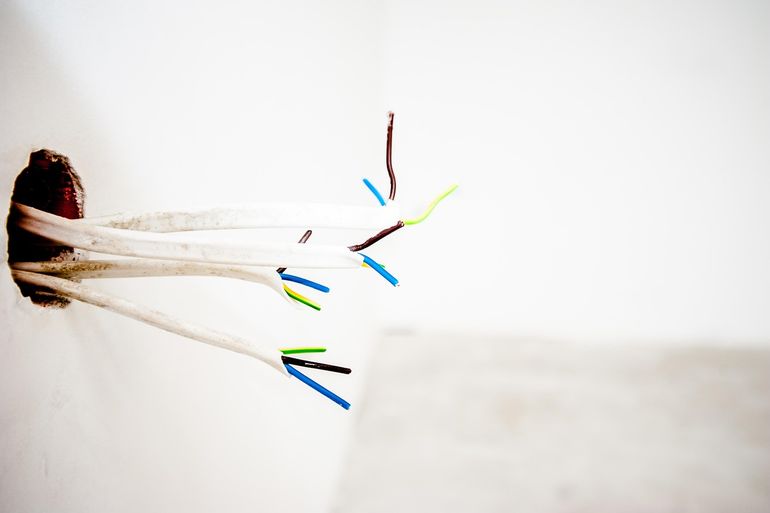

Стена перед штукатуркой и пол перед стяжкой — это последний момент, когда дом честно показывает свою изнанку. Через пару дней эти трассы исчезнут под слоем раствора, и единственным свидетелем останется ваш телефон. Поэтому съёмка — не сувенир со стройки, а рабочий документ, и снимать нужно не красивые ракурсы, а так, чтобы через семь лет по фотографии можно было приложить рулетку к стене и попасть в трубу с точностью до сантиметра.

Удобнее всего пройти весь дом за один заход, по часовой стрелке, помещение за помещением, и снимать каждую стену целиком плюс крупные планы узлов: подрозетников, выходов труб из пола, мест поворота трасс. Параллельно стоит снять и пол — отдельно по комнатам, до того как уложат армирующую сетку и зальют стяжку с трубами тёплого пола.

Ракурсы и привязки к ориентирам

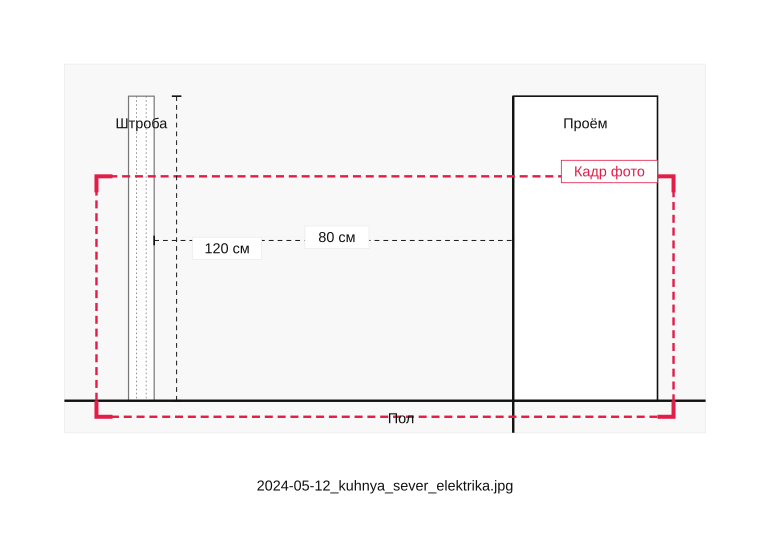

Главная ошибка домашней съёмки — снимать стену саму по себе. Через годы на фото видна труба, но непонятно, на какой она высоте и насколько отступает от угла. Поэтому в каждый кадр нужно класть привязку: рулетку, растянутую от пола или от ближайшего дверного проёма, а лучше сразу две — по горизонтали и вертикали. Подойдёт обычная строительная рулетка на 5 метров, например Stanley или Bosch, главное — чтобы цифры читались на фото.

Снимайте стену тремя слоями: общий план всей плоскости с видимыми границами (пол, потолок, углы, проём), средний план узла с рулеткой и крупный план точки — выхода трубы, подрозетника, гребёнки коллектора. Для пола та же логика: общий вид комнаты с трубами тёплого пола и водорозетками, затем привязка петель к стенам с рулеткой, особенно в зонах будущей мебели и порогов.

• Общий план стены целиком с проёмом и углами
• Средний план узла с рулеткой от пола и от ближайшего угла
• Крупный план подрозетника, вывода трубы или поворота трассы

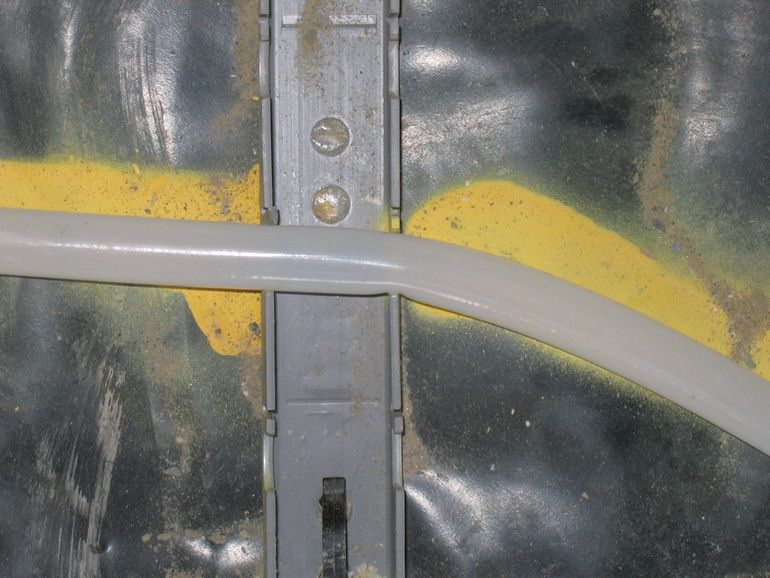

• Пол комнаты до заливки стяжки с видимыми петлями тёплого пола
• Зоны у дверных порогов и под будущей тяжёлой мебелью

Как называть и хранить файлы

Снятые тысячи кадров без системы превращаются в бесполезную ленту. Чтобы через годы быстро найти нужный, файлы стоит сразу переименовать по простому шаблону: дата, помещение, стена, тип коммуникации. Например, 2024-05-12_kuhnya_stena-sever_elektrika.jpg или 2024-05-14_sanuzel_pol_teplyi-pol.jpg. Названия на латинице безопаснее — они не ломаются при переносе между устройствами и облаками.

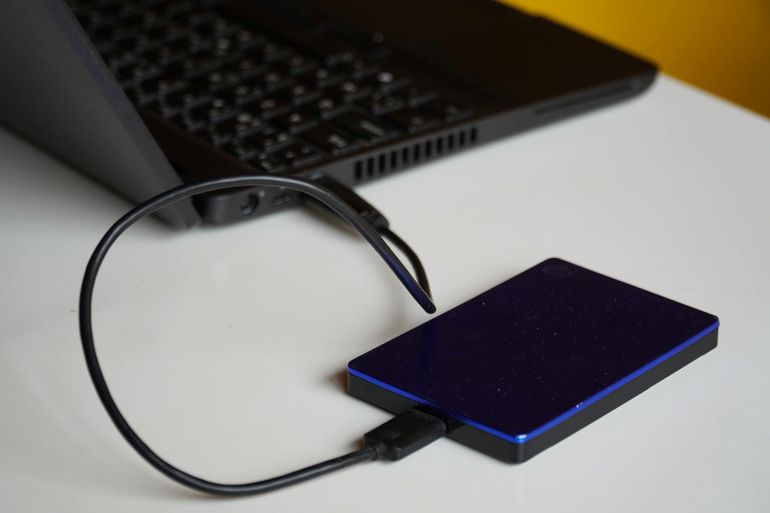

Хранить архив только в телефоне рискованно: телефон теряется, аккаунты блокируются. Разумно держать минимум две копии — например, в облаке (Яндекс.Диск, Google Drive) и на отдельной флешке или внешнем диске, который лежит вместе с бумажной папкой владельца. Полезно также собрать по комнатам PDF-альбомы с подписями под фото: их удобнее показывать мастеру, чем листать галерею с пятью сотнями снимков.

• Шаблон имени файла: дата_помещение_стена_тип-коммуникации
• Названия на латинице, без пробелов и кириллицы
• Облачная копия архива, например Яндекс.Диск или Google Drive
• Резервная копия на флешке или внешнем диске рядом с папкой владельца
• PDF-альбомы по комнатам с подписями для показа мастеру

Исполнительные схемы: что потребовать у строителей

Когда стройка подходит к финишу, у владельца на руках обычно остаётся пухлая папка проектных чертежей. Они показывают, как должно было быть задумано, но не всегда отражают, как монтажники проложили трассы на самом деле. Через пять лет именно это расхождение становится причиной попадания перфоратора в трубу или кабель.

Исполнительная схема — это рабочий документ, на котором отражено фактическое расположение коммуникаций после монтажа: с реальными отступами от стен, фактической глубиной залегания и всеми отклонениями от проекта. Её задача — не согласование, а эксплуатация. Поэтому требовать такие схемы стоит до закрытия штроб и заливки стяжки, пока подрядчик ещё на объекте и помнит, где именно прошёл поворот трубы.

Чем исполнительная схема отличается от проектной

Проектная схема — это намерение: на ней показано, как электрик или сантехник планировал развести трассы до начала работ. Исполнительная схема — это фиксация результата: на ней те же линии перерисованы по факту, с учётом обходов балок, смещений розеток и реальных точек поворота. Разница в один-два сантиметра на чертеже превращается в попадание сверлом мимо трубы или прямо в неё.

Хорошая исполнительная схема имеет привязки к капитальным ориентирам: углам стен, дверным проёмам, осям окон. Расплывчатые формулировки вроде «примерно по центру стены» для эксплуатации бесполезны. Если подрядчик отдаёт лист, где трассы нарисованы «на глаз», его стоит вернуть на доработку с конкретными размерами в миллиметрах.

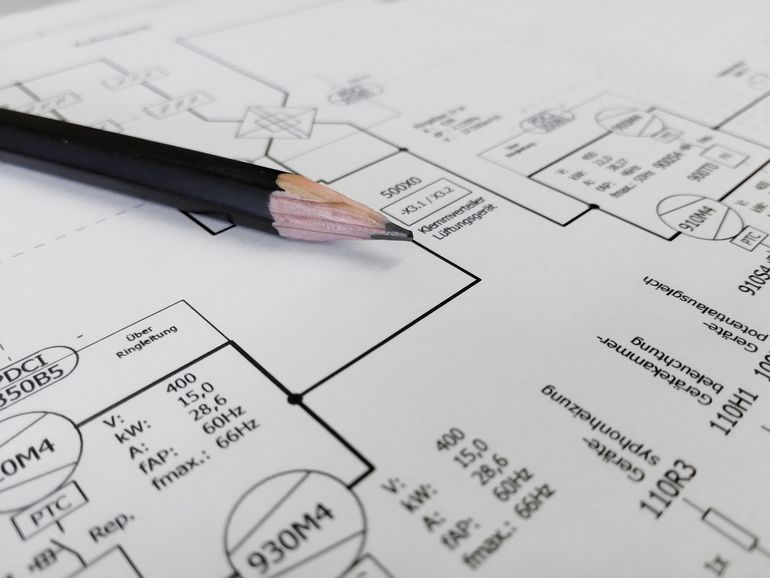

Минимальный комплект листов по каждой системе

Базовый комплект, который владелец должен получить на руки, делится по инженерным системам и по этажам. Каждая система — это отдельный лист или набор листов: смешивать электрику и водопровод на одном чертеже неудобно, потому что линии накладываются и теряют читаемость. Для частного дома обычно достаточно поэтажных планов с трассами и отдельных схем щита и коллекторов.

При приёмке схем полезно проверять не только наличие листов, но и их связку с реальностью: пройти по дому с распечаткой и сверить хотя бы несколько ключевых точек — выход кабеля у щита, ввод воды, коллектор тёплого пола. Если на схеме линия идёт по одной стене, а штроба видна на другой — это повод переделывать документ, а не подписывать акт.

• Электрика: поэтажные планы с трассами кабелей в стенах и полу, схема щита с подписями автоматов, расположение распаечных коробок
• Водоснабжение: трассы холодной и горячей воды, точки подключения, расположение скрытых фитингов и узлов перекрытия
• Отопление и тёплый пол: раскладка петель с шагом и длиной контуров, расположение коллекторов, зоны без труб у стен
• Слаботочка: трассы интернета, ТВ, домофона, охранных и пожарных датчиков с указанием типа кабеля
• Канализация: разводка внутренних стояков и лежаков с уклонами и точками ревизий

Зоны, где сверлить нельзя: разметка трасс в готовом доме

Фотоархив и схемы полезны только тогда, когда в момент сверления вы вспомните о них раньше, чем возьмёте перфоратор. В готовом доме это работает через привычку: определённые зоны помечены как опасные физически или на плане, и любая работа в этих местах начинается с проверки папки, а не с дюбеля. Дальше — про зоны, которые в частном доме чаще всего становятся источником аварии, и про способы аккуратно зафиксировать их в пространстве.

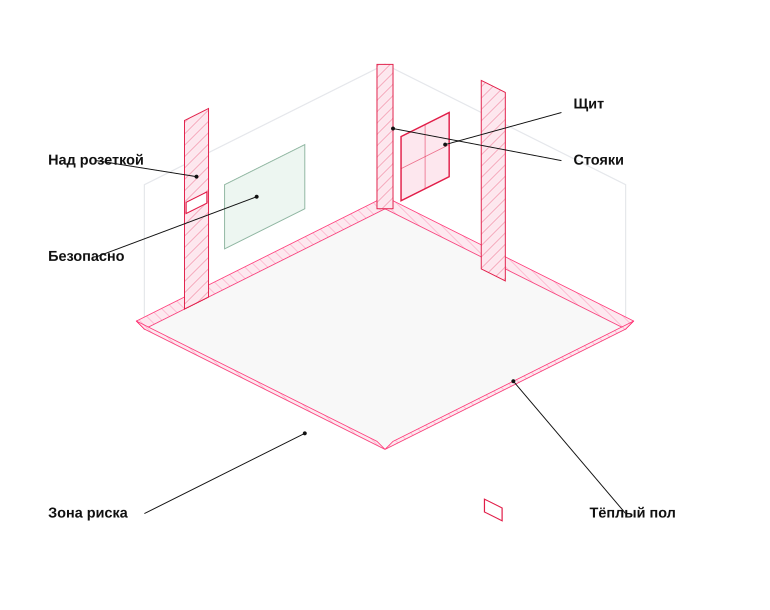

Типовые зоны риска: тёплый пол, стояки, разводка у щита

В частном доме есть несколько мест, где вероятность задеть коммуникацию заметно выше, чем в среднем по стене. Тёплый пол занимает почти всю площадь помещения, поэтому в комнатах с водяным или электрическим контуром (например, в санузле, кухне, прихожей) сверление пола фактически запрещено по умолчанию, а крепление плинтуса к полу превращается в отдельную задачу. Вокруг котельной и щита сходится столько линий, что стены там лучше воспринимать как сплошную трассу.

Вертикальные коридоры над розетками и выключателями — ещё одна типовая ловушка: кабель почти всегда поднимается к потолку или опускается к полу строго по вертикали, и именно в этой полосе обычно вешают полки и карнизы. Отдельная история — стояки водоснабжения и канализации, разводка к радиаторам и подводки к смесителям, спрятанные в стене за плиткой.

• Весь пол в помещениях с тёплым полом, например в санузле, кухне и прихожей
• Вертикальные полосы шириной 15–20 см над и под каждой розеткой и выключателем
• Стены вокруг электрощита и котельной на расстоянии метра-полутора
• Зоны стояков и подводок к радиаторам, полотенцесушителям и смесителям
• Потолок и верх стен по линиям разводки освещения

Как пометить опасные зоны, чтобы не забыть

Память — плохой союзник через пять лет после стройки, поэтому опасные зоны стоит закреплять не только в папке, но и физически. Самый простой способ — распечатать поэтажный план с нанесёнными трассами в формате А4, заламинировать и убрать в щиток или в ту же папку владельца; рядом полезно держать короткую памятку «где нельзя сверлить». На самих стенах можно оставить аккуратные ориентиры: например, точки уровня трассы по периметру комнаты, отмеченные малозаметным карандашом за плинтусом, или метки на обратной стороне дверных наличников.

Перед любым сверлением имеет смысл соблюдать короткий ритуал: посмотреть схему, прикинуть, не попадает ли точка в вертикаль от розетки, и пройтись детектором скрытой проводки (например, моделями Bosch, ADA или Skil). Детектор не отменяет схему — он подстраховывает в зонах, где документация неточна или ремонт делали уже после стройки.

• Заламинированный план трасс в щитке или в папке владельца
• Памятка «зоны запрета сверления» рядом со схемой
• Скрытые метки уровня трасс за плинтусом или наличником
• Правило: перед сверлением — схема, затем детектор, затем дюбель
• Отдельная пометка о тёплом поле на двери или косяке помещения

Папка владельца: что должно лежать после сдачи дома

Когда стройка заканчивается, у владельца на руках оказываются ключи, ворох договоров и ощущение, что главное уже позади. На самом деле в этот момент важно собрать отдельную папку именно по скрытым коммуникациям: не общие акты и гарантии, а тот узкий пакет, который через годы поможет понять, что прячется за плиткой и стяжкой. Эта папка живёт отдельно от строительной документации и должна быть понятна человеку, который не участвовал в стройке.

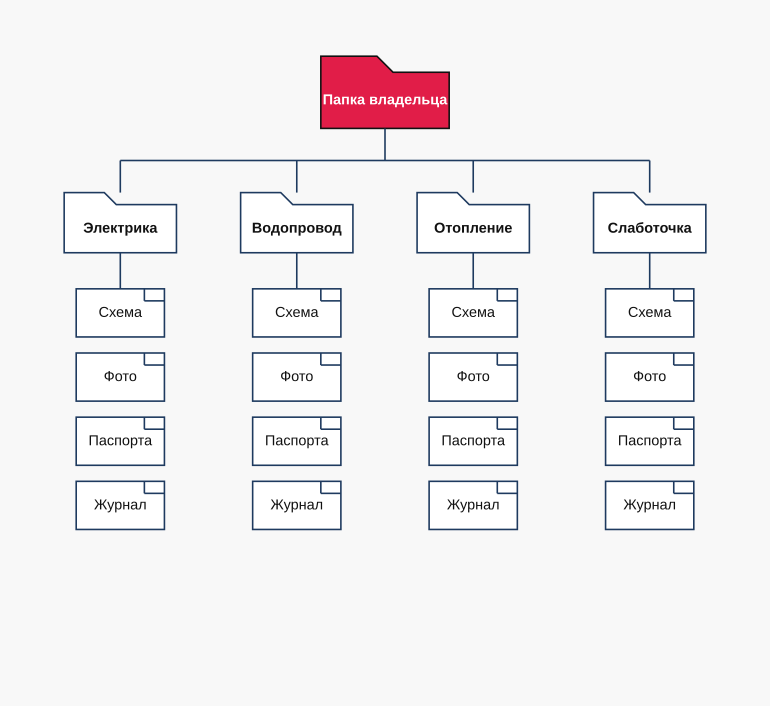

Удобно сразу разложить материалы по четырём системам — электрика, водопровод, отопление, слаботочка — и в каждой держать одинаковый набор: исполнительную схему, фотоархив до закрытия, паспорта оборудования и журнал последующих изменений. Такая структура легко передаётся новому владельцу при продаже и не разваливается, если папку лет через пять придётся открыть мастеру по ремонту.

Бумажная часть и цифровой архив

Бумажная часть должна быть короткой и пригодной для быстрого чтения: распечатанные исполнительные схемы по этажам с трассами и отметками высот, перечень зон запрета сверления, список автоматов в щите с привязкой к помещениям и паспорта на ключевое оборудование, например на коллектор тёплого пола, насосную группу и бойлер. Эти листы удобно хранить в одной плотной папке формата А4 с файлами-вкладышами, чтобы их не приходилось искать в коробках.

Цифровой архив дублирует бумажный и хранит то, что на бумаге не помещается: фотографии стен и стяжки до закрытия, видео обхода с комментариями, сканы актов опрессовки и протоколов электроизмерений. Файлы стоит называть единообразно — например, «01_электрика_кухня_восточная_стена.jpg», — и хранить минимум в двух местах: на домашнем диске и в облаке, например в Яндекс Диске или Google Drive.

• Исполнительные схемы по этажам в распечатке и в PDF
• Фото и видео стен и пола до закрытия, разложенные по комнатам
• Перечень зон запрета сверления с привязкой к помещениям
• Список автоматов щита и подписанная схема распределения
• Паспорта оборудования: коллектор, насос, бойлер, котёл
• Акты опрессовки, протоколы электроизмерений, гарантийные талоны

Что обновлять при любом будущем ремонте

Папка теряет смысл, если её собрали один раз и забыли. Любое вмешательство в стены и пол — перенос розетки, новая точка воды на кухне, добавленный полотенцесушитель — меняет картину скрытых трасс, и об этом нужно оставить след. Перед тем как мастер закроет штробу или зашьёт короб, имеет смысл повторить ту же процедуру, что и на стройке: снять стены с рулеткой в кадре, обновить отметки на схеме и подписать дату изменений.

Для этого внутри каждой системной папки удобно держать простой журнал изменений: дата, что сделано, кто выполнял, новые фото и поправленная схема. Так через десять лет владелец, или уже следующий хозяин дома, будет видеть не только исходный проект, но и реальную историю переделок — а перфоратор будет включаться только там, где это действительно безопасно.

• Фотофиксация открытых стен и пола до закрытия штробы
• Отметка новых трасс на исполнительной схеме с датой
• Запись в журнале изменений: что, где, кто и когда
• Обновление списка зон запрета сверления
• Добавление актов и чеков от подрядчика в общий архив
