Стабилизатор напряжения на дом: когда он действительно нужен

Что не так с вашей сетью: признаки плохого питания

Прежде чем покупать стабилизатор, стоит формализовать проблему: что именно делает сеть не так. Без этого вы рискуете закрыть симптом, который к стабилизатору не имеет отношения — например, слабый ввод от столба или плохой контакт в щитке. Большинство аномалий распознаются без приборов, по поведению ламп, техники и фоновому гулу трансформаторов.

Все бытовые сценарии плохого питания сводятся к трём типам: кратковременные скачки, длительные просадки и перекос фаз в трёхфазном вводе. У каждого свой почерк и свои последствия для техники, поэтому смешивать их в одну кучу «плохое напряжение» не стоит. Дальше разберём, как они выглядят простыми словами и какие признаки фиксирует обычный житель дома.

Просадки, скачки и перекос фаз простыми словами

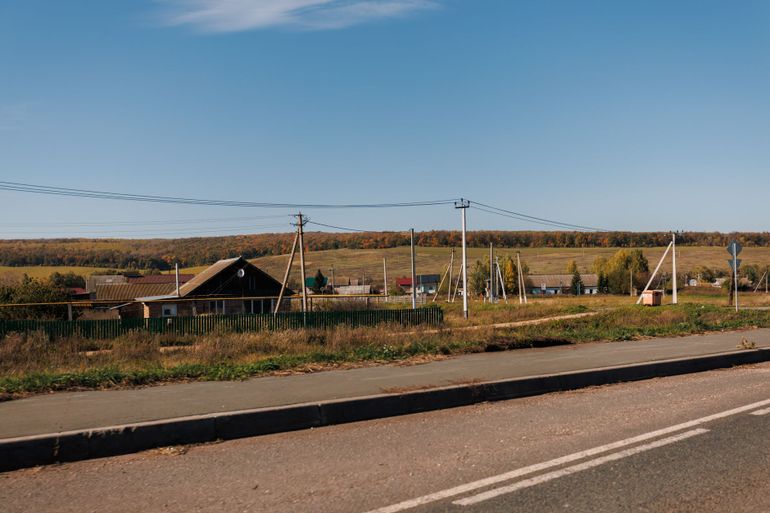

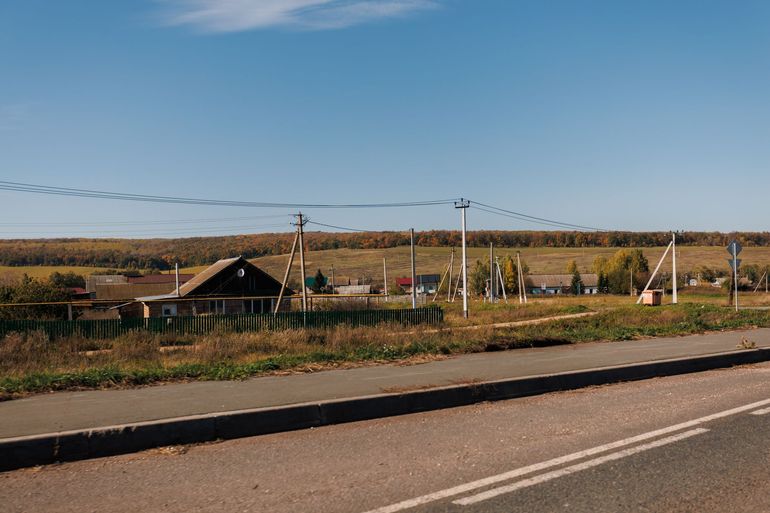

Просадка — это длительное снижение напряжения ниже номинальных 220 В, часто до 180–200 В, которое держится часами и обычно связано с перегруженной линией или длинным проводом от трансформатора. Скачок — кратковременный выброс выше 230–240 В, иногда до 260–280 В, длительностью от долей секунды до нескольких секунд; чаще всего это последствия коммутаций в сети или грозовых наводок. Перекос фаз — история про трёхфазный ввод: при неравномерной нагрузке по фазам или обрыве нуля напряжение на одной фазе падает, а на другой растёт, и оба эффекта одинаково вредны.

Важно различать эти три сценария, потому что инструменты под них разные. Стабилизатор борется именно с медленными отклонениями напряжения от номинала, тогда как короткие импульсы гасятся УЗИП, а от обрыва нуля и опасных выбросов спасает реле напряжения. Если перепутать задачу, устройство либо не сработает, либо будет работать на износ.

• Просадка: напряжение долго ниже 200 В, особенно вечером
• Скачок: кратковременный выброс выше 240 В
• Перекос фаз: на трёхфазном вводе одна фаза занижена, другая завышена

Бытовые признаки: что замечают лампы и техника

Первыми реагируют лампы накаливания и дешёвые светодиодные: при просадке они заметно тускнеют по вечерам, при скачках коротко вспыхивают ярче обычного, а при нестабильной сети — мерцают с характерной частотой. Холодильник и насосная станция при низком напряжении дольше выходят на режим, гудят громче и греются; компрессор может щёлкать тепловой защитой. Электроника — роутеры, котлы, телевизоры — при просадках самопроизвольно перезагружается, а после скачков иногда вообще перестаёт включаться.

Отдельный маркер — нагрев розеток, вводных автоматов и клеммных колодок при штатной нагрузке. Это уже не про напряжение в сети, а про плохой контакт внутри дома, и стабилизатор такую проблему не лечит, а маскирует. Поэтому, прежде чем покупать устройство, имеет смысл осмотреть щиток и ввод: если что-то греется или пахнет нагретым пластиком, сначала ищите контакт, а потом думайте про стабилизацию.

• Лампы мерцают или тускнеют по вечерам
• Холодильник и насос долго запускаются, греются, щёлкает защита
• Котёл, роутер или ТВ самопроизвольно перезагружаются
• После скачка техника не включается совсем
• Розетки и автоматы тёплые при обычной нагрузке

Реле напряжения или стабилизатор: это не одно и то же

Реле напряжения и стабилизатор часто путают, потому что оба устройства реагируют на «плохую сеть». Но задачи у них разные: реле отключает нагрузку, когда напряжение выходит за безопасные пределы, а стабилизатор пытается удержать его в норме. Это два разных ответа на один и тот же вопрос, и подбираются они под разный характер проблем.

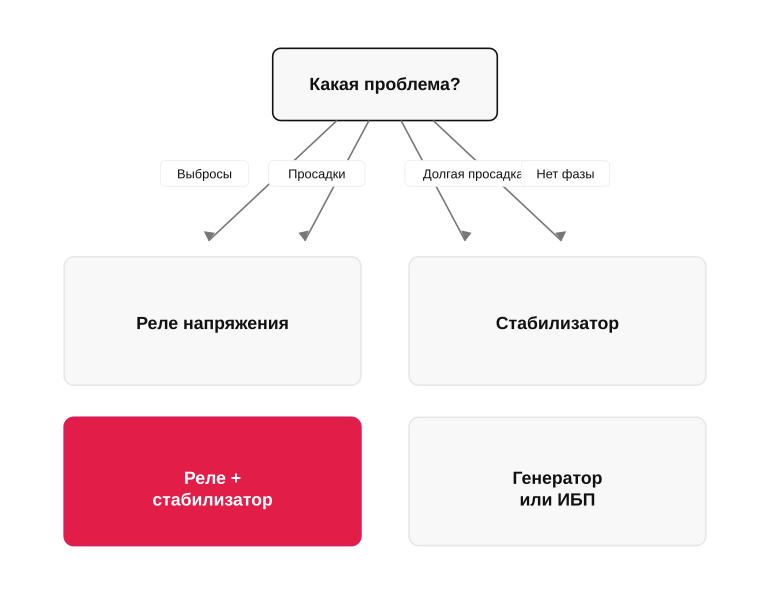

Если формализовать выбор, всё сводится к характеру неисправности: короткие выбросы и провалы, длительные просадки или полное пропадание фазы требуют разных решений. В части случаев достаточно одного реле, в части — нужен стабилизатор, а иногда грамотнее ставить связку: реле на вводе как защита и стабилизатор за ним как поддержка. Полное отключение питания ни одно из этих устройств не лечит — это уже зона генератора или ИБП.

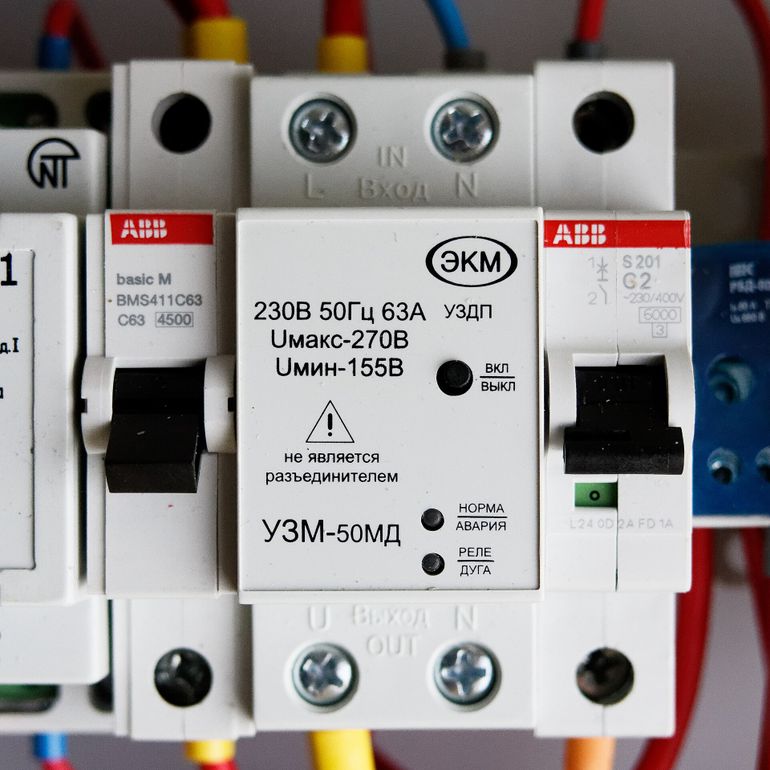

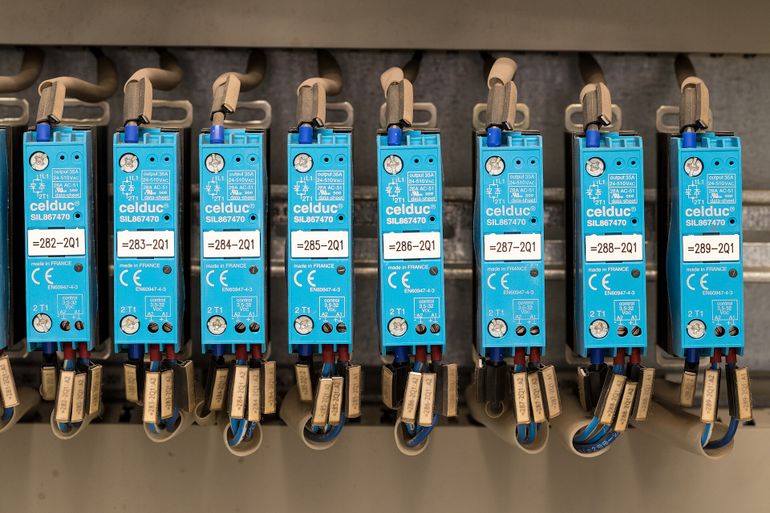

Что делает реле напряжения

Реле напряжения — это, по сути, быстрый сторож на вводе. Оно постоянно измеряет напряжение и, если оно выходит за заданные пороги (например, ниже 170 В или выше 250 В), разрывает цепь и обесточивает дом или отдельную группу. Как только параметры возвращаются в норму, реле через выдержку времени снова подаёт питание.

Такой подход хорошо работает против опасных выбросов: обрыва нуля в трёхфазной сети, кратковременных перенапряжений после аварии на линии, скачков от соседской сварки. Реле не выправляет напряжение, а спасает технику ценой временного отключения. Если в сети чаще всего именно аварийные броски, а в остальное время напряжение держится в норме, отдельного стабилизатора может и не понадобиться.

• Защита от обрыва нуля и перекоса фаз
• Отсечка при перенапряжении выше уставки
• Отключение при глубокой просадке
• Автоматический повторный пуск с выдержкой времени

Что делает стабилизатор и где его задача

Стабилизатор работает иначе: он не отключает нагрузку, а пытается удержать напряжение около 220 В, добавляя или вычитая часть напряжения через автотрансформатор или инвертор. Его задача — компенсировать длительные отклонения, когда сеть стабильно «проседает» до 180–190 В вечером или, наоборот, держится на 240–250 В ночью.

Стабилизатор имеет смысл, если просадки и завышения постоянные, а не разовые: от этого страдает котёл, насос, холодильник, светодиодные лампы. Но у любого стабилизатора есть рабочий диапазон входного напряжения, и за его пределами он либо уходит в защиту, либо сам отключается. Поэтому связка «реле на вводе плюс стабилизатор за ним» — рабочая схема: реле ловит аварийные броски, стабилизатор сглаживает ежедневные колебания.

Расчёт мощности: сколько киловатт нужно именно вам

Мощность стабилизатора подбирают не по сумме всех шильдиков в доме, а по реальной одновременной нагрузке с поправкой на пусковые токи. Если формализовать задачу, есть три величины: суммарная установленная мощность, коэффициент одновременности и кратковременные пики при запуске двигателей. Игнорировать любую из них — значит либо переплатить вдвое, либо получить устройство, которое уходит в защиту при включении насоса.

Базовый порядок такой: составить перечень нагрузок, отметить те, что реально работают одновременно, сложить их мощность, прибавить запас 20–30% на пуски и долгую работу не в максимуме. Полученное значение в ваттах и есть ориентир для выбора модели; стабилизатор всегда берут с округлением вверх до ближайшего типоразмера.

Как считать одновременную нагрузку

Суммировать мощность всех приборов в доме бессмысленно: духовка, чайник, утюг и стиральная машина крайне редко работают в одну минуту. Логика расчёта обратная — выделить группу постоянно включённых потребителей и сверху докинуть пиковые приборы, которые реально могут совпасть по времени. Постоянная часть — это, например, газовый или электрокотёл с насосами, холодильник, роутер, дежурное освещение и охранная автоматика.

К постоянной нагрузке добавляют наиболее тяжёлые краткосрочные приборы, которые с высокой вероятностью включатся одновременно: чайник и микроволновку, варочную панель и стиральную машину, бойлер при наборе воды. Если в доме есть электроотопление, оно само по себе задаёт мощность стабилизатора, и остальные нагрузки уже почти не влияют на итог.

• Постоянные потребители: котёл с насосами, холодильник, освещение, роутер
• Тяжёлые кратковременные: чайник, духовка, варочная панель, бойлер, утюг
• Силовые с пусковыми токами: скважинный насос, компрессор холодильника, кондиционер
• Сезонные: насос полива, обогрев кровли, тёплый пол в санузле

Запас по пусковым токам и почему он важен

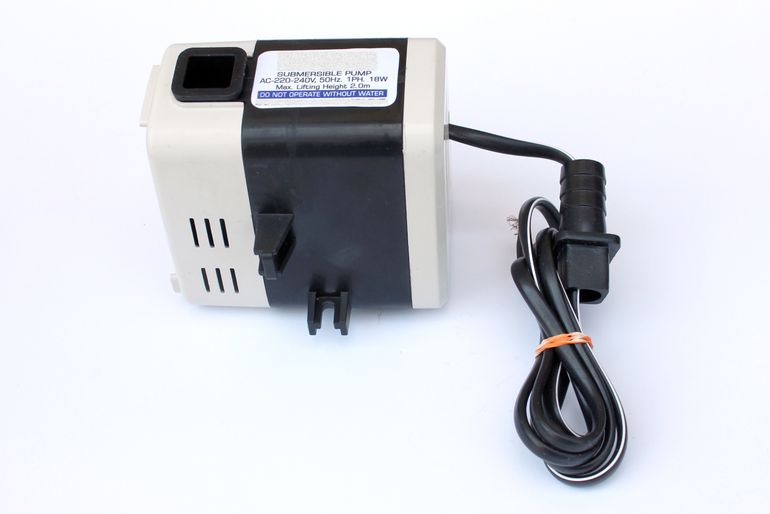

Электродвигатели в момент запуска потребляют в 3–7 раз больше номинальной мощности, и эта секундная вспышка способна загнать в защиту стабилизатор, выбранный впритык. Скважинный насос на 1 кВт в первые доли секунды берёт 4–6 кВт, и если стабилизатор рассчитан ровно на сумму паспортных значений, он отключится при каждом старте насоса. То же касается компрессоров холодильников и наружных блоков кондиционеров.

Практическое правило: к расчётной одновременной нагрузке добавляют 20–30% запаса для бытовых сценариев и не менее 30–40%, если в доме есть скважинный насос, кондиционер или мощный компрессор. Дополнительно стоит проверить паспорт стабилизатора: у релейных моделей разрешённая кратковременная перегрузка обычно меньше, чем у инверторных, и это меняет требуемый типоразмер.

Релейный или инверторный: какой тип выбрать

Когда мощность посчитана и решение в пользу стабилизатора принято, остаётся выбрать тип. На бытовом рынке конкурируют две основные технологии: электромеханические релейные (ступенчатые) и инверторные с двойным преобразованием. Между ними есть и промежуточные варианты вроде симисторных и тиристорных, но логика выбора удобно ложится именно на эти два полюса.

Разница не в маркетинговой обёртке, а в физике работы: релейный коммутирует обмотки автотрансформатора через реле и даёт напряжение ступенями, инверторный сначала выпрямляет ток, а потом собирает синусоиду заново. Отсюда разный набор сильных и слабых сторон, и под разные задачи рационально выбирать разное.

Релейные: плюсы, минусы, для каких задач

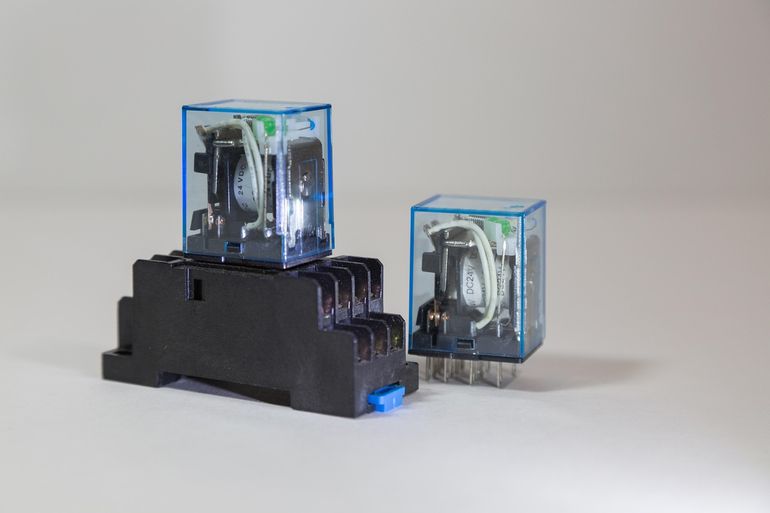

Релейный стабилизатор переключает отводы автотрансформатора реле в зависимости от входного напряжения. Точность на выходе обычно ±5–8%, скорость реакции — десятки миллисекунд, а сами переключения слышны как щелчки и видны как короткие моргания ламп. Цена при равной мощности заметно ниже инверторных аналогов, а ресурс ограничен в первую очередь контактами реле.

Такого устройства хватает, если сеть в целом живая, а проблема — медленные просадки до 180–190 В или редкие подъёмы. Под газовый котёл, холодильник, насосную станцию и обычное освещение релейного решения, как правило, достаточно. Хуже он работает там, где напряжение прыгает часто и резко: реле будут щёлкать постоянно, а это и шум, и износ.

• Плюсы: низкая цена, простая конструкция, ремонтопригодность
• Минусы: ступенчатая регулировка, щелчки реле, моргание света при переключении
• Зона применения: стабильная, но просаженная или завышенная сеть без частых скачков

Инверторные: когда переплата оправдана

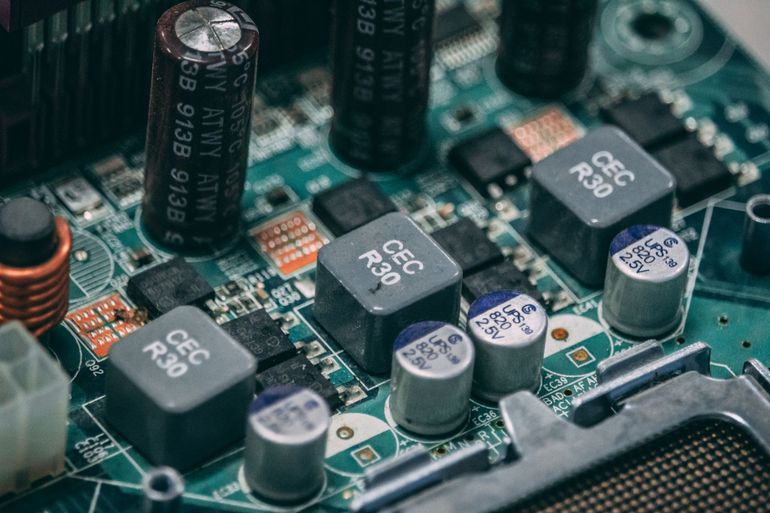

Инверторный стабилизатор работает по схеме двойного преобразования: входное напряжение выпрямляется, а на выходе формируется чистая синусоида независимо от того, что происходит на вводе. Отсюда широкий рабочий диапазон (часто 90–310 В), точность около ±2%, отсутствие ступеней и щелчков, плавная работа без морганий. Платой становятся более высокая цена, наличие вентилятора охлаждения и зависимость от качества электроники.

Переплата оправдана там, где сеть ведёт себя хаотично: частые скачки, глубокие просадки ниже 170 В, чувствительная электроника (например, современные котлы с электронным розжигом, серверное оборудование, аудиотехника). Если же напряжение просто стабильно занижено, инверторный ресурс избыточен — задачу решит более дешёвый релейный аппарат.

• Широкий входной диапазон, обычно от 90 до 310 В
• Точность на выходе около ±2% без ступеней
• Нет щелчков и морганий света при работе
• Цена в 1,5–2 раза выше релейного при той же мощности
• Активное охлаждение — есть вентилятор, который слышно под нагрузкой

Где ставить стабилизатор и чего он не делает

Место установки стабилизатора определяется тем, какую часть нагрузки нужно защитить и сколько киловатт через него реально пройдёт. От этого зависит и схема в щитке, и требования к корпусу, вентиляции и кабельным сечениям. И параллельно стоит сразу зафиксировать, чего устройство в принципе не делает: это снимает завышенные ожидания и помогает не экономить на действительно нужной защите.

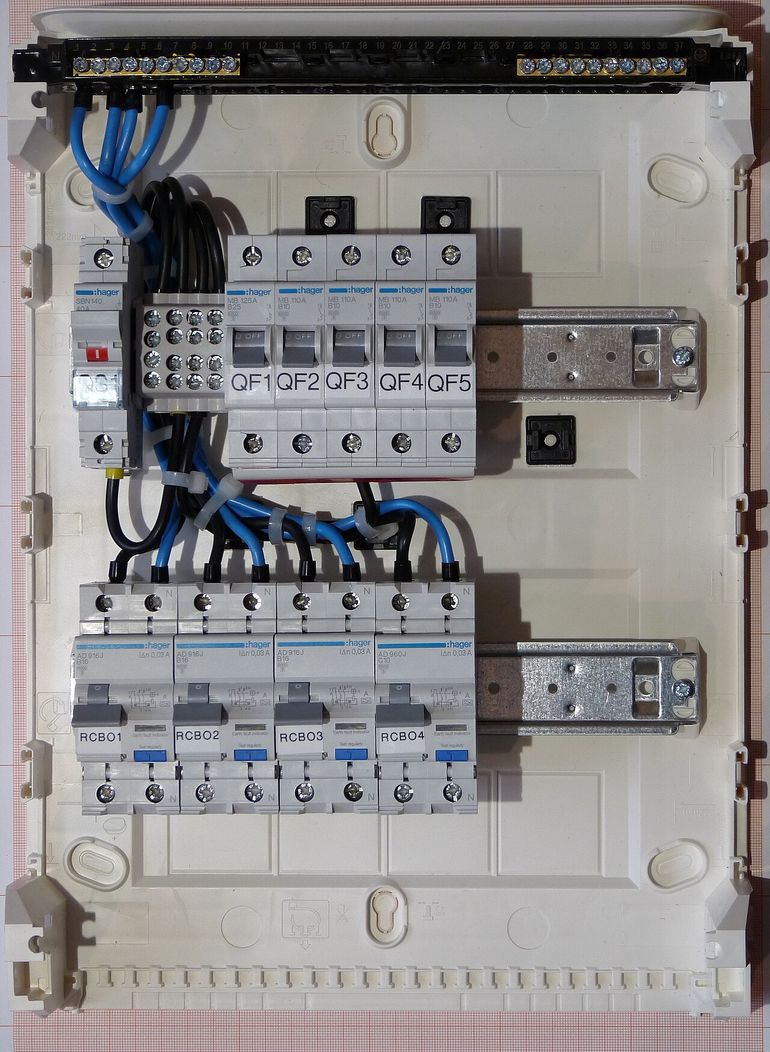

Варианты места установки

Принципиально есть два сценария: стабилизатор на весь ввод или стабилизатор на отдельную группу. На ввод его ставят, когда просадки и скачки затрагивают всё оборудование дома — котёл, насосы, холодильник, электронику. В этом случае устройство подбирается с запасом по полной нагрузке и монтируется после вводного автомата и счётчика, но до распределительных групп. На отдельную группу стабилизатор выводят, когда чувствительна только часть оборудования, например котельная или домашний сервер; так заметно дешевле и проще по мощности.

Физически устройство размещают либо в самом щите, если позволяют габариты и есть модульное исполнение, либо в отдельном настенном или напольном корпусе рядом со щитком. Важны три вещи: вентиляция (стабилизаторы греются, особенно релейные под нагрузкой), доступ для обслуживания и негорючее основание. Сырые подвалы, тесные ниши за мебелью и неотапливаемые тамбуры — плохие места: конденсат и пыль сокращают ресурс электроники.

• На ввод — защита всего дома, мощность по полной нагрузке
• На отдельную группу — защита котла, насосов или электроники
• В щите — при модульном исполнении и достаточном месте
• В отдельном корпусе рядом — при больших габаритах и тепловыделении
• Сухое помещение с вентиляцией и плюсовой температурой

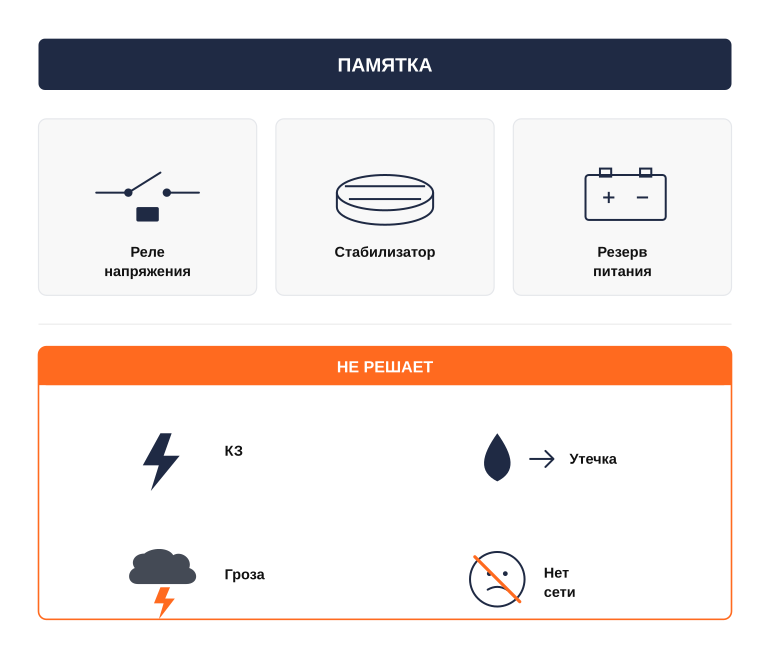

Что стабилизатор не решает

Стабилизатор работает только с напряжением: он подтягивает просадки и срезает умеренные скачки в пределах своего рабочего диапазона. Он не является защитным аппаратом и не заменяет ни вводной автомат, ни УЗО или дифавтомат, ни ограничитель перенапряжений (УЗИП) от грозовых импульсов. При коротком замыкании, утечке на землю или мощном импульсном выбросе спасает не он, а штатная защита щита. Если напряжение уходит за пределы рабочего окна, корректный стабилизатор просто отключит нагрузку — здесь его роль уже близка к роли реле напряжения, но без той же скорости и точности уставок.

Отдельно стоит понимать: при полном отключении сети стабилизатор бесполезен — на выходе ноль. Если задача обеспечить работу котла, насосов или связи во время отключений, нужна другая категория техники: ИБП с аккумуляторами для маломощных потребителей или генератор для всего дома. Стабилизатор и резервное питание решают разные задачи и нередко работают в связке, но подменять одно другим бессмысленно.

• Не заменяет автоматы и УЗО
• Не защищает от грозовых импульсов — нужен УЗИП
• Не работает при полном отключении сети
• Не компенсирует слишком глубокие провалы вне рабочего диапазона
• Не отменяет необходимость нормального заземления
