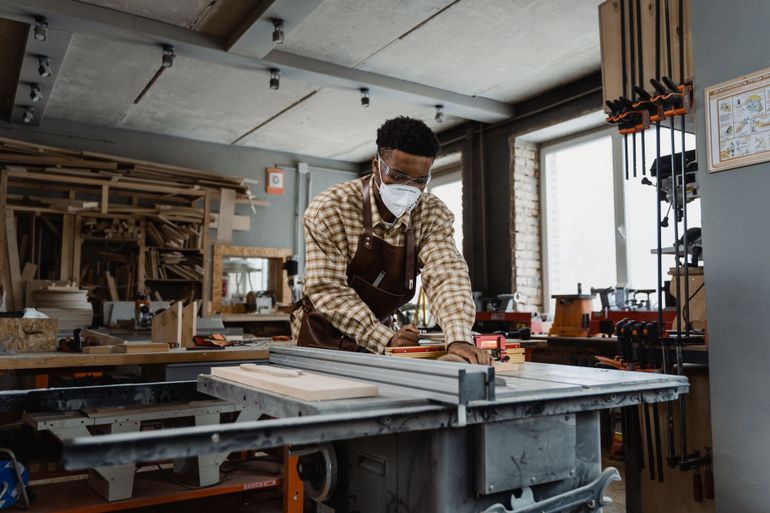

Стационарные станки в домашней мастерской: как разместить торцовку, циркулярку, фрезер и заточной вокруг верстака

Отправная точка: какие четыре станка и почему их место планируют вместе

Исходная ситуация типовая: в помещении 15-25 м² уже собран верстак, к стенам прикручены шкафы и полки, розетки под ручной инструмент разведены. Дальше в это пространство заходят четыре стационарных станка — торцовочная пила, распиловочный стол, фрезерный стол и заточной, — и вопрос уже не в том, какую модель купить, а в том, куда каждый из них встанет и как они уживутся друг с другом на ограниченной площади.

Каждый станок — это не только габарит корпуса, но ещё коридор реза перед ножом, сектор подачи заготовки сзади, точка отбора стружки и как минимум одна силовая розетка рядом. Все эти параметры пересекаются: коридор одного станка легко перекрывает подход к другому, магистраль пылесоса не может быть проложена в двух местах сразу, а группа розеток должна дотягиваться до всех точек одновременно.

Поэтому в этом материале разбирается именно логика размещения и обвязки, а не выбор конкретных моделей торцовок, распиловочных столов и фрезеров — эта тема тянет на отдельный разбор. Здесь исходим из того, что модели уже примерно понятны или будут подбираться под готовую компоновку, а не наоборот.

• Коридоры реза перед торцовкой и циркуляркой под типовые длины заготовок
• Направление подачи материала и куда смотрит фронт каждого станка
• Разница высот столов относительно верстака и роль верстака как продолжения стола
• Точки подключения к пылесосу или циклону и трасса магистрали
• Силовые розетки и группы электропитания под нагрузку станков

Роль торцовки, циркулярки, фрезера и заточного в одном цикле

Четыре станка стоят рядом не потому, что их продают комплектом, а потому что заготовка проходит через них по цепочке. Длинная доска сначала попадает на торцовку и режется в размер по длине, затем каждый отрезок распускается по ширине на распиловочном столе, после чего на фрезерном столе снимается кромка, выбирается паз или профилируется край. Заточной станок в этой цепочке отдельный: он не обрабатывает деталь, а поддерживает остроту режущих кромок — ножей рубанка, стамесок, свёрл, — от которых напрямую зависит качество работы остальных трёх.

Из такой роли следует и характер требований к месту. Торцовке и циркулярке нужен длинный коридор реза под типовые заготовки, например 2,5 и 3 м, фрезерному столу — свободный сектор подачи с двух сторон, заточному — компактная точка у стены с хорошим светом. Смешивать эти требования в одном пятне пола нельзя: у станков разная логика движения материала.

• Торцовка — раскрой длинной доски на отрезки нужной длины
• Распиловочный стол — роспуск отрезка по ширине и прямолинейный рез
• Фрезерный стол — снятие кромки, выборка пазов и профилирование
• Заточной — правка ножей, стамесок и свёрл, от которых зависит рез

Почему компоновку четырёх станков считают вместе, а не по одному

Если ставить станки по мере покупки, каждый новый агрегат приходится втискивать в остатки свободного пола. Коридор реза торцовки, поставленной первой, при добавлении циркулярки внезапно оказывается перегороженным столом; фрезер, встроенный последним, отбирает подход к шкафам; магистраль пылесоса тянется зигзагом, потому что маршрут не был заложен заранее. Формально работает всё, фактически — при каждой длинной доске половину станков приходится сдвигать.

Компоновка сразу на четыре точки снимает большую часть этих конфликтов. Направление подачи одного станка увязывается с коридором соседнего, верстак используется как продолжение стола там, где это возможно, розетки размещаются одной группой, а трасса стружкоотсоса проходит по стене без петель. Это не вопрос эстетики, а вопрос того, будет ли мастерская пригодна к работе с длинномером или превратится в склад с четырьмя станками у стен.

Направление подачи и коридоры реза для длинных заготовок

Расстановку станков в мастерской определяет не геометрия стен, а маршрут заготовки: доска, лист фанеры или брус движутся по цеху не хаотично, а по цепочке операций. Если торцовку поставить в дальний угол, а к верстаку идти через циркулярку, каждая доска в два метра будет заходить в помещение по диагонали и цеплять всё, что стоит на её пути. Логика короткая: сначала грубый раскрой в длину, потом продольный распил, потом фрезеровка кромки или паза, и только затем сборка на верстаке.

Из этого маршрута вытекают три привязки к помещению. Торцовке нужно длинное свободное плечо вбок под рез длинной доски, поэтому её обычно ставят вдоль длинной стены, чтобы хвост заготовки уходил параллельно стене, а не упирался в шкаф. Циркулярному столу нужен свободный коридор и до диска, и после него — под подачу и приёмку заготовки, поэтому его чаще ставят ближе к центру и разворачивают линией подачи в сторону самого длинного свободного прогона, к воротам или к двери. Дверь, окно и ворота из ограничения превращаются в союзника: длинную заготовку можно частично выпустить через открытый проём, если внутренний коридор короче нормы.

Куда движется заготовка от распила к верстаку

Типовой маршрут доски устроен как короткий конвейер с четырьмя точками. На входе — приёмка длинной заготовки: сюда доска, брус или лист попадают с улицы, из машины или из штабеля у стены. Дальше идёт торцовочная пила: она снимает грубый припуск и режет материал в длину под будущую деталь. За ней — циркулярный стол для продольного роспуска в ширину. Потом фрезер снимает четверть, паз или профиль. И только в конце деталь уходит на верстак — на сборку, шлифовку и подгонку.

Из этого следует прикладной вывод: верстак всегда стоит последним по потоку, а не в геометрическом центре мастерской. Рабочие стороны станков должны смотреть туда, куда движется заготовка, а не туда, где остался пустой угол. Если торцовка развёрнута срезом к стене, а циркулярка упором к двери, поток ломается, и каждую доску придётся разворачивать на месте, теряя коридор реза.

• Приёмка длинной заготовки у ворот или двери
• Торцовка — грубый раскрой в длину
• Циркулярный стол — продольный роспуск в ширину
• Фрезерный стол — паз, четверть, кромка
• Верстак — сборка, шлифовка, подгонка

Минимальные коридоры реза: 2,5 и 3 метра

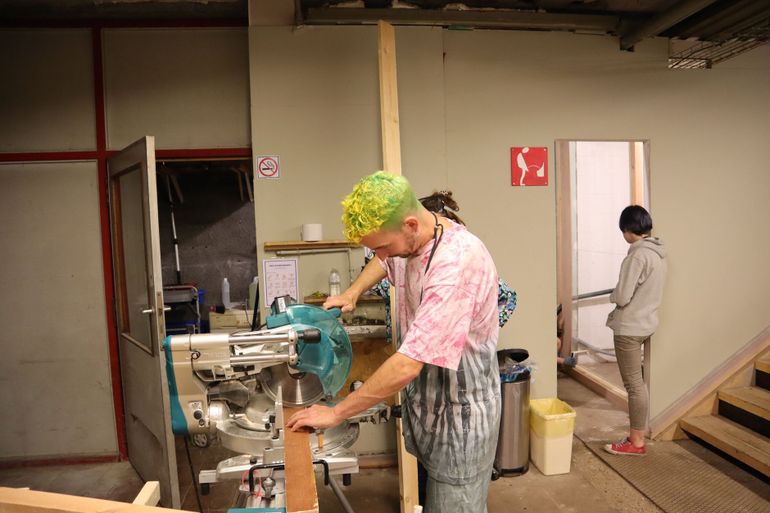

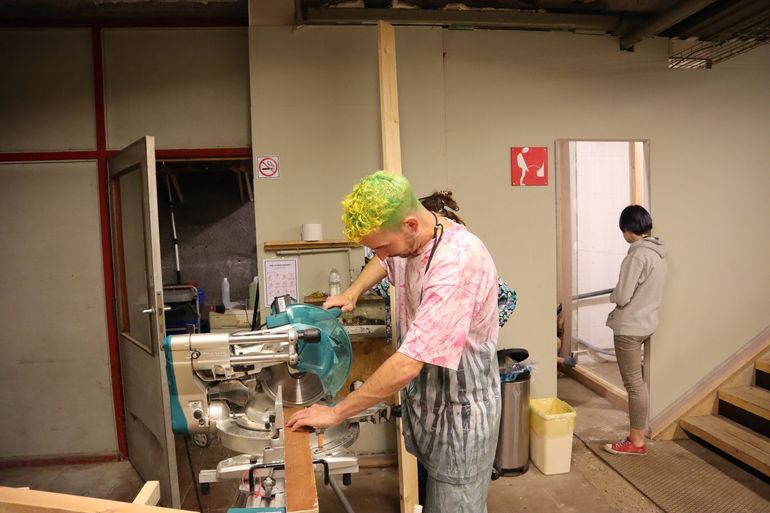

Коридор реза — это свободное пространство перед и за станком под длину типовой заготовки. Для торцовки ориентир — около 2,5 метра с одной стороны от диска: столько нужно, чтобы уложить и отрезать доску 2,5 м с минимальным припуском и упорами. Для циркулярного стола цифра жёстче — порядка 3 метров с двух сторон от диска: подача и приёмка листа фанеры 1,5×1,5 м или доски 3 м требуют коридора и до пропила, и после него. Заточной и фрезер такого коридора не требуют, им хватает подхода на ширину плеч, около 700–800 мм с рабочей стороны.

Эти цифры сразу отсекают часть красивых планировок. В мастерской 4×5 м циркулярка поперёк короткой стороны даст коридор 3 м с одной стороны и только 2 м с другой — лист фанеры не пройдёт без открытых ворот. В узком гараже торцовку смещают вдоль длинной стены ближе к одному из углов, чтобы длинное плечо реза шло параллельно стене, а не резало помещение пополам. В квадратной пристройке с воротами циркулярку разворачивают линией подачи в сторону проёма, и трёхметровый коридор формально закрывается за счёт открытых створок.

• Торцовка: около 2,5 м вбок от диска под доску 2,5 м
• Циркулярный стол: около 3 м до и после диска под доску или лист 3 м
• Фрезерный стол: подход 700–800 мм с рабочей стороны
• Заточной станок: подход 700–800 мм с рабочей стороны

Как согласовать высоту столов станков с верстаком

Верстак в мастерской обычно уже стоит и переставлять его смысла нет: он тяжёлый, привязан к розеткам и часто к окну. Значит, именно его столешница задаёт опорный уровень, а высоты столов станков подстраиваются под неё. Задача простая по формулировке и неочевидная в реализации: сделать так, чтобы длинная заготовка после реза или фрезеровки ложилась на верстак без ступеньки и без провала.

Стандартная высота столешницы верстака — 85–90 см, и от неё удобно считать разницу для каждого станка. Циркулярка и фрезерный стол работают в паре с верстаком как продолжение стола, поэтому их поверхности должны совпадать с ним по уровню или быть на 1–2 см ниже. Торцовочная пила отсчитывается иначе: у неё есть собственный стол и упор, и вровень с верстаком должна оказаться именно её опорная плоскость, а не корпус. Заточной станок стоит особняком: с ним работают стоя и близко к глазам, поэтому его поднимают выше.

Типовая ошибка новичка — поставить циркулярку на подставку по росту и получить её стол на 3–5 см выше верстака. Пока распиливаются короткие бруски, это не видно. Как только на пилу заходит доска 2–2,5 м, её задний конец упирается в торец верстака и заготовку приходится придерживать на весу, а рез уводит. То же самое с фрезером: если стол выше верстака, длинная деталь после прохода фрезы задирается носом вверх и теряет контакт с упором.

Верстак как опорный уровень для распиловочных станков

Циркулярка и фрезерный стол принимают от верстака или отдают ему длинную заготовку, поэтому их столы работают в одной плоскости. Практический ориентир: стол пилы и стол фрезера — вровень с верстаком или на 1–2 см ниже, но никогда не выше. Разница в один сантиметр в минус не мешает подаче: доска скользит с верстака на пилу и обратно без ступеньки. Разница в плюс превращает край верстака в стопор.

Из этого принципа вытекает порядок сборки подставок под станки. Сначала фиксируется высота верстака, затем измеряется расстояние от пола до столов станков в заводском исполнении, и уже под эту дельту режутся ножки подставок или мобильных баз. Если верстак самодельный и его столешница выше 90 см, подставки под циркулярку и фрезер придётся укорачивать; если верстак низкий, около 82–84 см, чаще всего нужны прокладки под лапы станка, например бруски 20–40 мм или регулируемые опоры.

• Верстак — 85–90 см, эталон уровня
• Циркулярка — стол вровень или на 1–2 см ниже верстака
• Фрезерный стол — вровень или на 1–2 см ниже верстака
• Проверка длинной рейкой поперёк обоих столов: щупом 1–2 мм должно проходить, ступенька вверх — недопустима

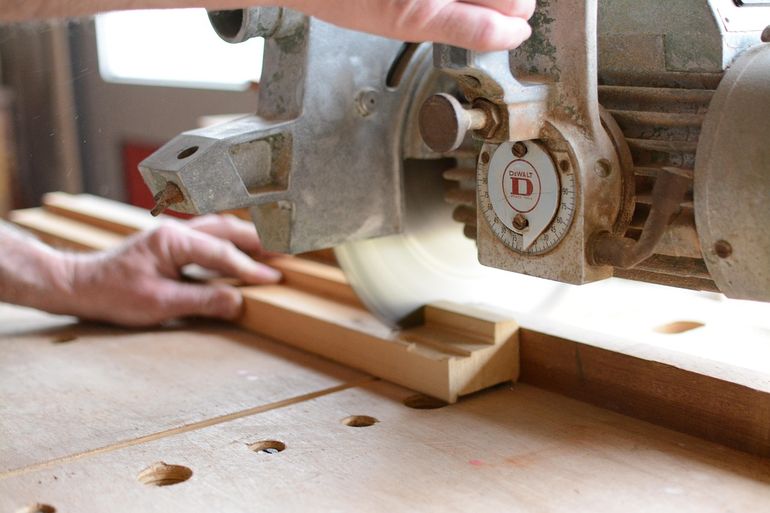

Почему торцовка ниже, а заточной выше верстака

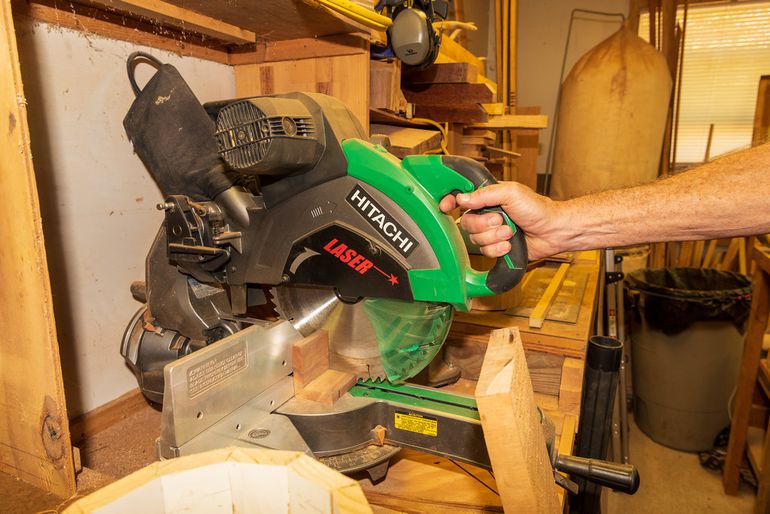

У торцовочной пилы вровень с верстаком должен быть её собственный стол и упор, а не корпус со шпинделем. Стол торцовки конструктивно приподнят над основанием на 12–18 см, поэтому её подставку делают ниже верстака примерно на 15–20 см. Тогда длинная доска, положенная левым концом на верстак, а правым — на стол торцовки, лежит на одной прямой и не ломается по линии реза. Если торцовку поставить на подставку по высоте верстака, её собственный упор окажется выше на те же 15 см, и доска будет висеть под углом.

Заточной станок работает иначе: заготовка мелкая, подача идёт от руки, а глазу нужен близкий и прямой обзор круга. Удобная высота оси круга — примерно на уровне локтя стоящего человека, это на 10–15 см выше столешницы верстака. Такой подъём разгружает спину при длительной заточке, например ножей рубанков, стамесок или свёрл, и одновременно уводит абразивную пыль в сторону от рабочей зоны верстака. Ставить заточной вровень с верстаком технически можно, но работать над ним придётся согнувшись.

• Торцовка: подставка на 15–20 см ниже верстака, чтобы стол пилы совпал с уровнем верстака
• Заточной: ось круга на 10–15 см выше верстака, под работу стоя
• Проверка для торцовки: приложить ровную рейку от верстака к столу пилы — зазор не более 1–2 мм
• Проверка для заточного: локоть стоящего человека приходится примерно на уровень оси круга

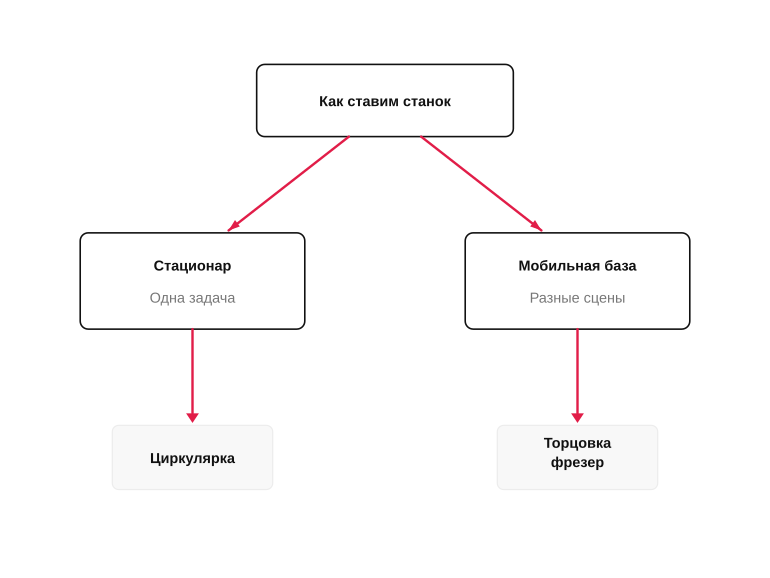

Мобильные подставки на колёсах или стационарное крепление

Выбор между колёсами и жёстким полом решается не вкусом, а четырьмя параметрами: жёсткость станины под нагрузкой, амплитуда вибрации, длина заготовки и частота, с которой станок реально перекатывают. Если формализовать задачу, мобильная база оправдана там, где один и тот же станок обслуживает разные сценарии реза и его удобнее подкатывать под задачу, а стационарное крепление — там, где важна повторяемость геометрии и стол становится частью базовой плоскости мастерской.

Типовое решение для мастерской 15-25 м² выглядит так: почти всё едет на колёсах, кроме распиловочного стола. У циркулярки стол должен стоять жёстко и вровень с верстаком, потому что верстак работает как продолжение опоры для длинных заготовок. Торцовку, фрезер и заточной чаще ставят на мобильные подставки — например, самодельная база из фанеры с поворотными роликами, готовые металлические стойки с колёсами или универсальные мобильные платформы под общий типоразмер станков.

• Жёсткость станины — чем выше требования к точности реза, тем меньше запаса на колёсный люфт
• Вибрация — заточной и циркулярка передают на пол больше, чем фрезер и торцовка
• Длина заготовки — при работе с досками 2,5-3 м подставка должна не уезжать под нагрузкой
• Частота перекатов — если станок двигают реже раза в неделю, мобильность почти не нужна
• Совместимость по высоте с верстаком — колёса добавляют 80-120 мм, это надо учесть в расчёте стола

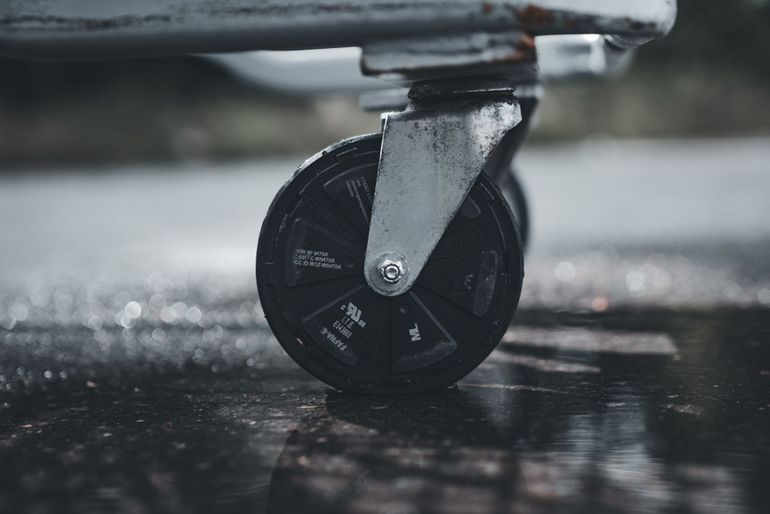

Что теряет точность от колёс и как это компенсировать

Колёса добавляют три источника ошибки: микролюфт в осях роликов, наклон рамы при движении и разноуровневый пол под опорами. На торцовке это уводит угол реза на длинной заготовке, на фрезере — даёт биение стола относительно фрезы, на заточном мешает выдержать плоскость на упоре. Ошибка на 1-2 мм по высоте на длине 2 м уже читается на чистовой детали и не лечится настройкой пилы.

Компенсируется это тремя приёмами, которые ставятся сразу при сборке подставки, а не после первых промахов. Работают только парой: стопор фиксирует раму от смещения, регулируемая опора убирает разноуровневый пол, уровень подтверждает, что стол встал в горизонт — например, стопорные ролики с двойной блокировкой, винтовые опоры-домкраты с контргайкой и обычный пузырьковый уровень 400-600 мм.

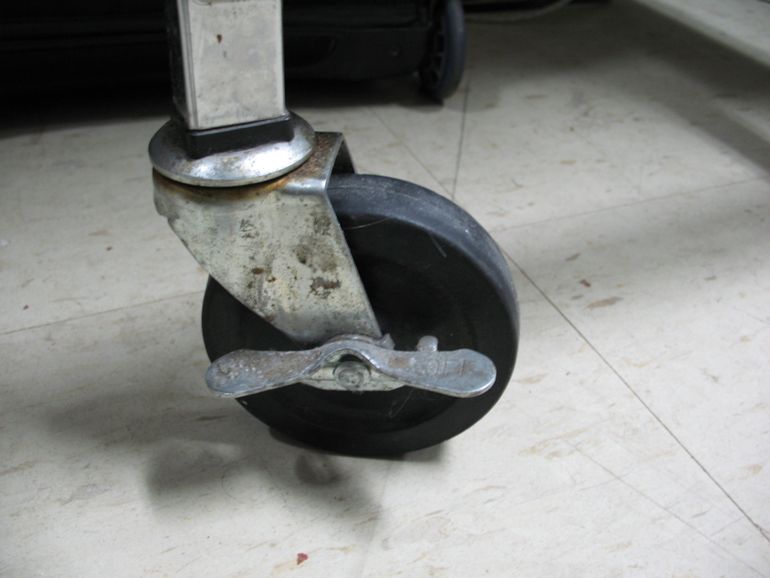

• Стопорные ролики с блокировкой оси и поворота, а не только тормоз качения
• Винтовые регулируемые опоры под каждым углом рамы — колёса поднимаются на 3-5 мм
• Проверка стола уровнем перед каждой сменой работы, если станок перекатывали
• Совмещение высоты со столом верстака по одному контрольному правилу или рейке
• Жёсткая рама подставки: раскосы или короб, а не только четыре стойки

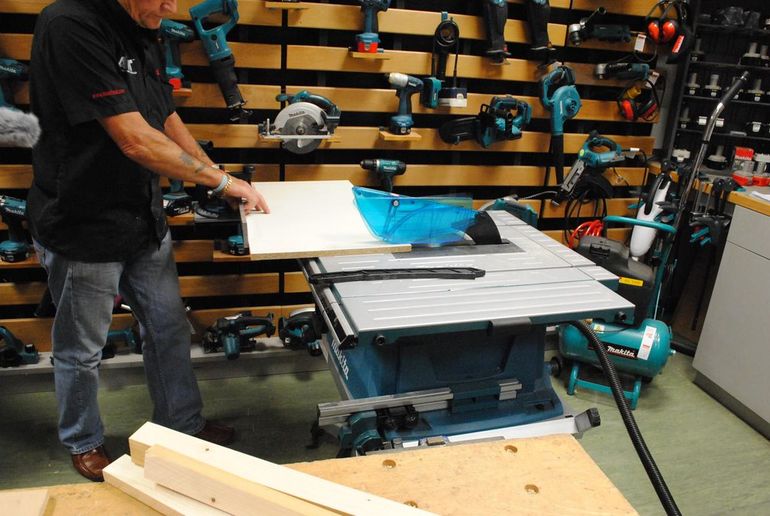

Что почти всегда остаётся стационарным

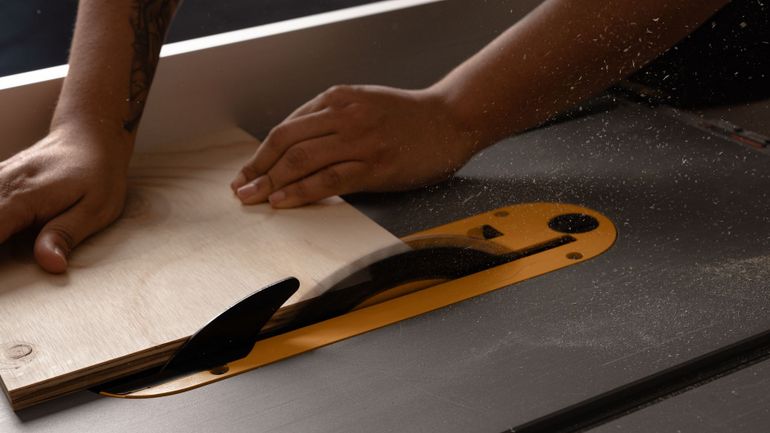

Циркулярный стол в мастерской 15-25 м² почти не двигают: он привязан к коридору реза, к плоскости верстака и к магистрали пылеудаления. Ставится на пол через регулируемые опоры, стол выводится в один уровень с крышкой верстака с допуском около ±2 мм, чтобы длинная доска не упиралась в кромку и не проваливалась. Любая колёсная база под циркулярку — компромисс, который оправдан только в мастерской с воротами, где станок реально выкатывают на улицу.

Заточной станок остаётся стационарным по другой причине — из-за вибрации и требований к упору. Его крепят к жёсткому основанию: тяжёлая тумба, кронштейн на несущей стене или отдельная бетонная площадка. На колёсной подставке заточной начинает уводить кромку и раньше вырабатывает подшипники, поэтому мобильность здесь проигрывает даже теоретически.

• Циркулярный стол — жёстко на полу, вровень с верстаком, с учётом коридора реза
• Заточной — на тяжёлой тумбе или стеновом кронштейне, гасит вибрацию
• Крупный фрезерный стол с массивной чугунной плитой — стационарно, если места хватает
• Любой станок, подключённый к жёсткой магистрали пылеудаления диаметром 100 мм

Пылеудаление и розетки в логике компоновки

Пылесистема и электрика — два инженерных контура, которые проще проложить в голове ещё до того, как станки встанут на свои места. Если этого не сделать, короткий шланг и питающий кабель начнут диктовать геометрию мастерской задним числом: циркулярка съедет от стены, магистраль ляжет поперёк прохода, а удлинители протянутся через рабочую зону.

Здесь важно удержать масштаб. Полноценное проектирование стружкоотсоса с расчётом скорости потока и разбор электрощита выходят за рамки статьи о расстановке и заслуживают отдельных материалов. В этом разделе фиксируется только то, что влияет на компоновку: где физически стоит пылесос или циклон, как ведётся магистраль и где над каждым станком должна оказаться розетка нужного номинала.

• Место под пылесос или циклон в углу возле циркулярки
• Трасса магистрали по стене, а не через проходы
• Розетки над столом каждого станка
• Отдельная группа автоматов под силовую нагрузку и под свет

Где встаёт циклон и как идёт магистраль

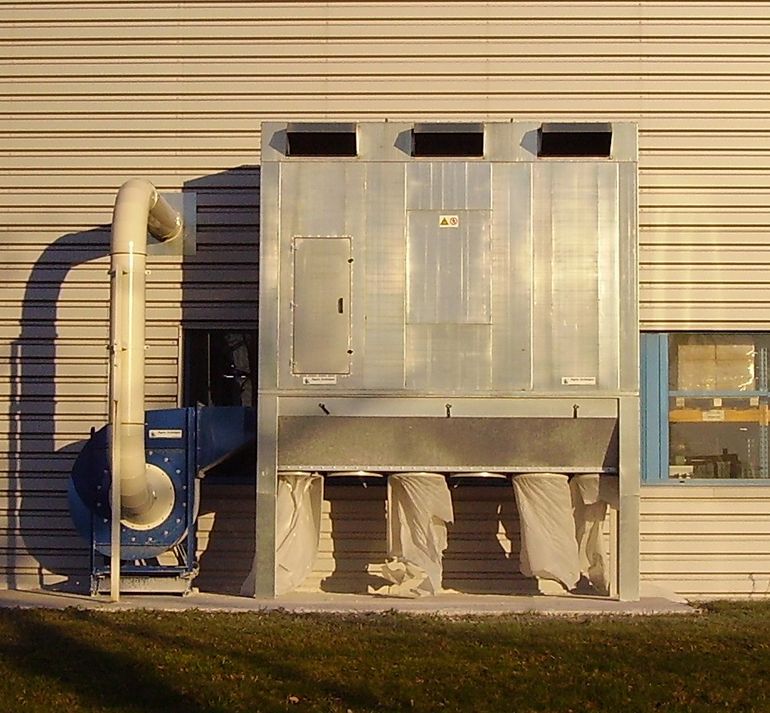

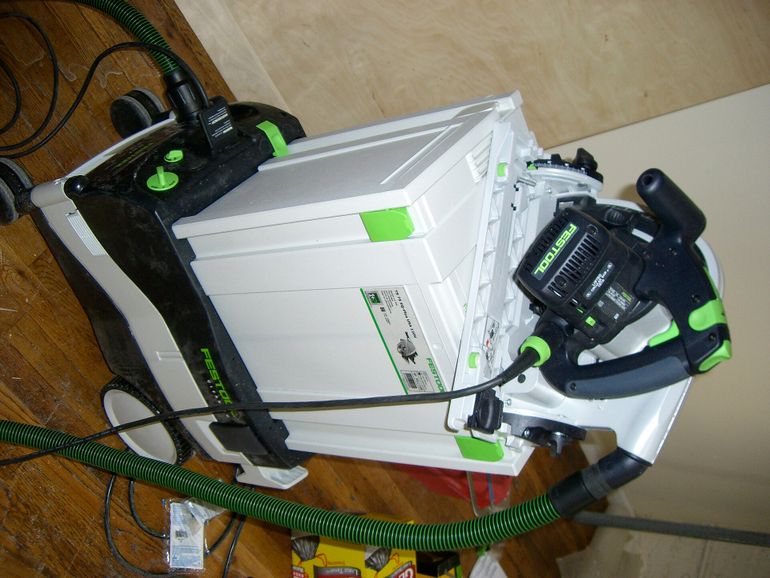

Пылесос или циклон удобнее всего ставить в углу рядом с циркулярным столом: это самый пыльный источник стружки, и короткий шланг здесь важнее, чем на любом другом станке. От этой же точки уходят короткие отводы к торцовке и фрезеру, если они стоят вдоль той же стены. Строительные пылесосы с автозапуском, например, Karcher NT, Bosch GAS или Metabo AS, обычно ставят на пол, а циклон-предсепаратор размещают рядом на подставке или крепят к стене.

Магистраль ведут по стене на высоте примерно 180-200 см и опускают отводы вниз к патрубку каждого станка. Через проходы её не тянут ни поверху, ни понизу: подвесная труба цепляется за длинные заготовки, а лежащий на полу шланг превращается в постоянный риск споткнуться и оторвать штуцер. Заточной обычно оставляют без стационарного отвода — его подключают к пылесосу отдельным шлангом по факту или ограничиваются искрозащитным экраном.

• Пылесос — в углу возле циркулярки, шланги короткие
• Магистраль — по стене на высоте 180-200 см
• Отводы — вниз, к патрубку станка
• Через проходы магистраль не ведут
• К заточному стационарный отвод не тянут

Розетки над станками: точки, группы, номиналы

Розетки размещают над рабочей поверхностью каждого станка, обычно на высоте 100-120 см от пола, чтобы кабель не лежал на полу и не попадал под заготовку. Для типового стационарного станка мощностью до 2,2 кВт закладывают медный кабель сечением 2,5 мм² и автомат на 16 А; более мощные потребители, например, циркулярный стол с двигателем 3 кВт, требуют пересчёта под свою нагрузку и относятся уже к отдельному разговору об электрощите.

Группы разводят так, чтобы одна цепь не тянула всё сразу. Свет уводят на отдельный автомат: тогда сработавшая защита силовой линии не оставит мастерскую в темноте посреди реза. Пылесос с автозапуском обычно вешают на собственную группу, иначе одновременный пуск двигателя станка и пылесоса даёт бросок тока, который выбивает общий автомат. Все силовые линии защищают УЗО или дифавтоматом, например, ABB DS201 или Schneider Acti9.

• Кабель 2,5 мм² медь, автомат 16 А — под станок до 2,2 кВт
• Высота розеток 100-120 см от пола
• Отдельная группа под освещение
• Отдельная группа под пылесос с автозапуском
• УЗО или дифавтомат на всех силовых линиях

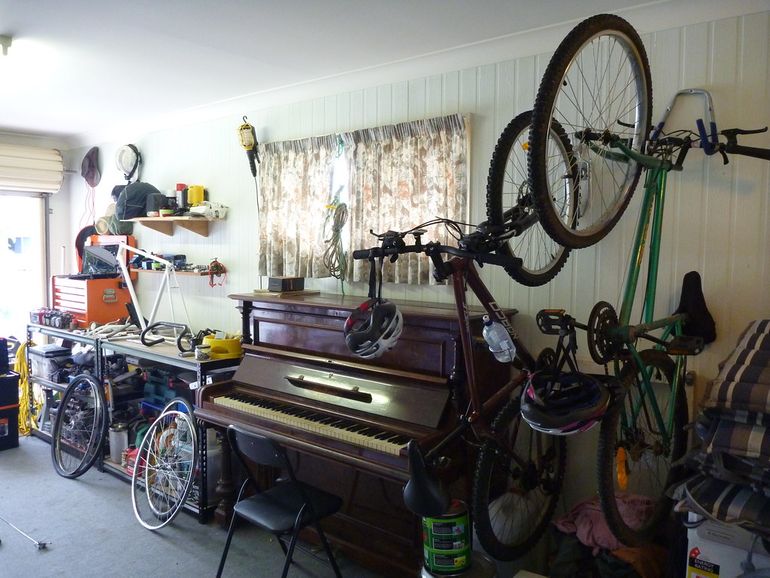

Три сценария компоновки: узкий гараж, квадратная пристройка, мастерская с воротами

Все принципы предыдущих разделов — направление подачи, коридоры реза, высоты столов, мобильность и точки подключения — работают только на конкретной геометрии помещения. Форма мастерской задаёт жёсткие ограничения: в узком гараже нельзя поставить циркулярку поперёк, а в квадратной пристройке линейная расстановка вдоль одной стены оставляет мёртвый центр. Ниже собраны три типовые компоновки для помещений 15-25 м², которые проще один раз проверить на бумаге, чем переставлять станки после первой длинной доски.

Узкий гараж и квадратная пристройка

Узкий гараж шириной 2,5-3 м и длиной 5-6 м не позволяет разводить станки по периметру: остаётся только линейная схема вдоль одной длинной стены. Верстак ставится у торца под окном, далее идёт торцовка со столом на уровне верстачной столешницы (перепад до 5 мм), за ней — циркулярка, развёрнутая продольно, чтобы коридор реза длиной 3 м уходил в сторону ворот. Фрезерный стол и заточной уходят на мобильные подставки и живут под верстаком или у противоположной стены, выкатываясь только под задачу; иначе проход сужается до опасных 60 см.

В квадратной пристройке 4×4 или 4,5×4,5 м логика меняется: линейная расстановка оставляет пустой центр, но лишает циркулярку зазоров сзади и по бокам. Циркулярка выносится ближе к геометрическому центру помещения так, чтобы вокруг неё оставалось не меньше 2,5 м спереди и 1,5 м сзади, а торцовка встаёт вдоль длинной стены — её коридор реза уходит в угол и не пересекается с зоной циркулярки. Верстак прижимается к стене напротив входа, фрезерный стол ставится перпендикулярно верстаку и работает как продолжение столешницы при обработке мелких деталей.

• Верстак у торцевой стены под окном, шкафы над ним
• Торцовка вдоль длинной стены, стол вровень с верстаком
• Циркулярка продольно, коридор реза в сторону ворот
• Фрезерный стол и заточной — на мобильных подставках
• Проход по свободной стороне не уже 80 см

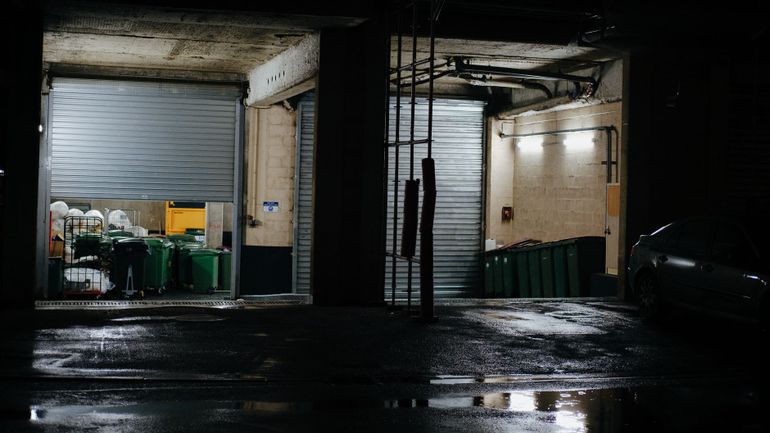

Мастерская с воротами и подачей на улицу

Гараж или пристройка с секционными воротами снимают главное ограничение тесной мастерской — длину коридора реза. Циркулярка ставится так, чтобы ось пропила смотрела строго на ворота, а расстояние от диска до створки составляло 1,2-1,5 м; тогда доски 3-4 м подаются с улицы или уезжают за пределы помещения без разворотов внутри. Торцовка встаёт вдоль боковой стены с упорами длиной до 2 м, её коридор реза не должен пересекаться с осью циркулярки — иначе две длинные заготовки одновременно в работу не пустить.

Фрезерный стол и заточной размещаются у глухой стены рядом с верстаком: они не требуют длинных зазоров и выигрывают от близости к тискам и струбцинам. Пылесос с циклоном ставится в дальнем углу от ворот, чтобы холодный воздух зимой не шёл через рабочую зону, а магистраль тянется по стене над станками с отводами к каждому. Розеточные группы (например, три двойные розетки 16 А на отдельном автомате С16) распределяются так, чтобы кабели питания не пересекали коридоры реза и проходы.

• Циркулярка осью пропила на ворота, 1,2-1,5 м до створки
• Торцовка вдоль боковой стены, упоры до 2 м
• Фрезерный стол и заточной — у глухой стены рядом с верстаком
• Пылесос с циклоном в дальнем углу от ворот
• Магистраль пылеудаления по стене с отводами к каждому станку
• Розетки над станками, кабели не пересекают коридоры реза
