Циркуляционный насос в отоплении: где ставить

Зачем циркуляционному насосу нужно правильное место в системе

Циркуляционный насос — это сердце системы отопления с принудительной циркуляцией. Он гонит теплоноситель по замкнутому контуру и обеспечивает равномерный прогрев радиаторов и тёплых полов. От места врезки зависит температура корпуса, нагрузка на подшипники, уровень шума и срок службы.

Ошибка в выборе места врезки не всегда видна сразу. Сначала система просто работает, потом начинает гудеть, завоздушиваться, греть один радиатор и забывать другой. К этому моменту переделка обвязки уже стоит дороже, чем нормальный монтаж с нуля. Поэтому место установки и ориентация вала — это не вкусовой вопрос, а часть проекта.

Что делает насос в контуре

Насос создаёт перепад давления между всасывающим и напорным патрубком и заставляет теплоноситель двигаться по контуру с нужной скоростью. Без него вода в современных системах с малым диаметром труб и тёплыми полами просто не пойдёт: гравитационного напора не хватит.

Расход и напор подбираются под конкретную систему: длину контуров, сопротивление радиаторов, наличие коллекторов и смесительных узлов. Для дома 100–150 м² обычно ставят бытовые модели типа Grundfos UPS, Wilo Star или DAB Evosta. Конкретные цифры — отдельная тема, здесь важно одно: насос должен качать ровно то, что заложено в проекте.

Почему место врезки важно

Корпус насоса рассчитан на определённую температуру теплоносителя. Чем горячее вода, тем быстрее стареют резиновые уплотнения, керамические втулки и обмотка статора. Поэтому классическое решение — врезка на обратке, где теплоноситель уже отдал тепло радиаторам и пришёл к котлу остывшим.

Кроме температуры, важна гидравлика: насос должен стоять на прямом участке трубы, без воздушных карманов сверху и без застойных зон. Если врезать его в верхней точке системы или сразу после поворота, в улитке будет копиться воздух, ротор начнёт работать всухую, появится характерный треск и через сезон-другой подшипник встанет.

• Температура теплоносителя в месте врезки
• Прямой участок трубы до и после насоса
• Отсутствие воздушных карманов над улиткой
• Доступ для обслуживания и замены
• Возможность отсечь насос кранами без слива системы

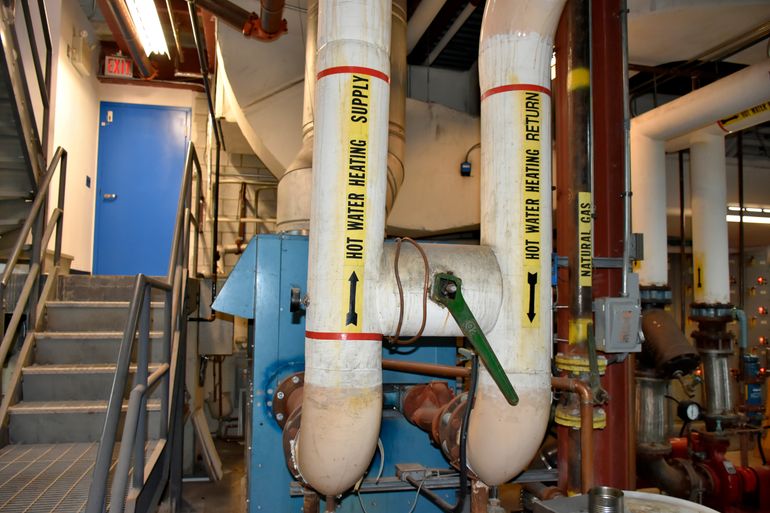

Обратка или подача: где ставить насос и почему

Главный спор по монтажу звучит так: ставить насос на обратку или на подачу. Короткий ответ — современным насосам всё равно, инженерная логика важнее привычки.

Старое правило «только на обратку» родилось во времена чугунных насосов с резиновыми уплотнениями, которые боялись горячей воды на подаче. Сегодняшние модели с керамическими или графитовыми подшипниками, например Grundfos UPS, Wilo Star-RS или DAB VA, спокойно работают при температурах до 110 °C, и место врезки определяется типом котла и схемой обвязки, а не страхом за корпус.

Классический вариант на обратке

На обратке температура теплоносителя ниже на 15–25 °C, чем на подаче. Для корпуса насоса и его подшипников это более мягкий режим: меньше тепловая нагрузка, дольше ресурс уплотнений, меньше риск кавитации при просадках давления в системе.

Это рабочий вариант для газовых котлов с закрытой камерой сгорания и стабильной температурой подачи, например для настенных моделей Baxi, Bosch или Vaillant. Насос врезают в обратный трубопровод перед котлом, после фильтра-грязевика, и стрелкой направляют поток в сторону котла.

• Газовые настенные котлы со стабильной температурой подачи
• Системы с расширительным баком на обратке
• Контуры тёплого пола после узла смешения

Когда насос ставят на подачу

На подаче насос врезают там, где это диктует схема, а не привычка. Типичный случай — твердотопливный котёл с открытой системой и расширительным баком в верхней точке: насос на подаче не даёт подсоса воздуха через бак и устойчиво продавливает контур при разгоне котла.

Подача оправдана и в схемах с гидрострелкой, коллекторами на несколько контуров и в системах с принудительной циркуляцией от твердотопливного котла, например Stropuva или Buderus Logano. Главное условие — насос должен быть рассчитан на рабочую температуру подачи, а перед ним обязательно стоит группа безопасности котла.

• Твердотопливные котлы с открытой системой
• Схемы с гидрострелкой и коллекторами
• Контуры с принудительной циркуляцией от ТТ-котла

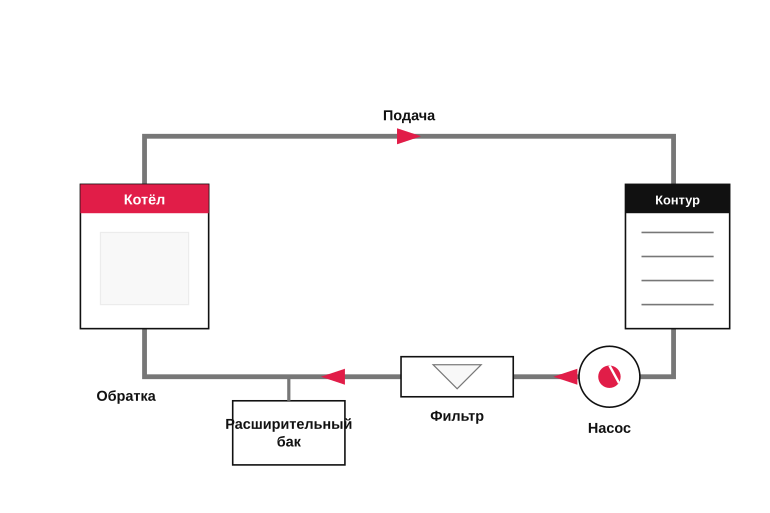

Схемы установки для разных котлов

Универсальной схемы обвязки нет: место насоса, наличие байпаса и набор обязательных узлов зависят от типа котла и режима его работы. Дальше — три рабочих варианта, которые покрывают большинство частных домов: газовый настенный, твердотопливный и двухконтурный котёл. Подбор мощности и напора насоса в этот раздел не входит — это отдельная тема со своими формулами.

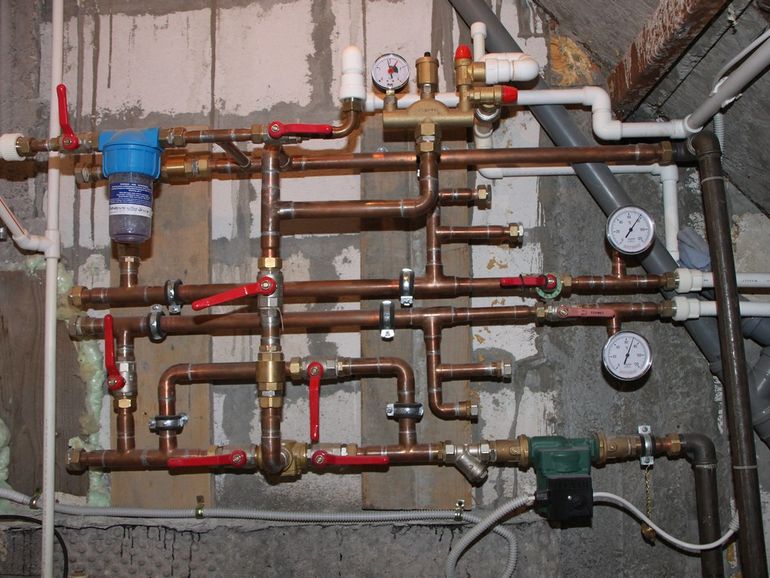

Общий принцип во всех схемах одинаковый: насос ставится на обратке перед котлом, перед ним идёт фильтр-грязевик, с обеих сторон — шаровые краны для обслуживания. Расширительный бак врезается на обратке до насоса, чтобы тот работал в зоне стабильного давления, а не в точке разрежения.

Газовый котёл и насос в обвязке

В большинстве настенных газовых котлов, например Baxi, Bosch или Protherm, циркуляционный насос уже встроен в корпус и рассчитан на типовой контур до 150–200 м². Внешний насос ставят, когда штатного не хватает: длинные ветки, тёплые полы через коллектор, несколько этажей. В этом случае внешний насос врезают на обратке перед котлом, обязательно с фильтром-грязевиком по ходу потока и шаровыми кранами с двух сторон.

Если в доме есть тёплый пол, его насос ставят на собственном смесительном узле коллектора, а не в общий контур к котлу. Смешивать высокотемпературный контур радиаторов и низкотемпературный контур пола одним насосом нельзя — это сломает гидравлику и температурный режим.

• Насос — на обратке перед котлом
• Фильтр-грязевик — перед насосом
• Шаровые краны — с обеих сторон насоса
• Расширительный бак — на обратке до насоса
• Тёплый пол — отдельный насос на смесительном узле

Твердотопливный котёл и байпас

У твердотопливного котла, например Stropuva, Buderus Logano или Zota, насос обязательно ставится на обратке и обвязывается через байпас с обратным клапаном. Байпас нужен на случай отключения электричества: котёл с горящими дровами не остановишь кнопкой, и без циркуляции он быстро закипит. При пропадании питания вода уходит на естественную циркуляцию через байпас, а насос отсекается клапаном.

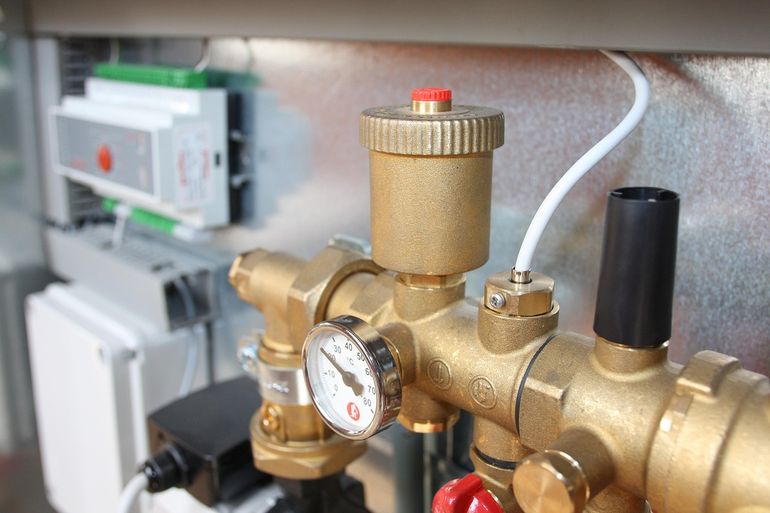

Дополнительно перед котлом ставят термосмесительный узел с трёхходовым клапаном, который держит обратку не ниже 55–60 °C и защищает теплообменник от конденсата и низкотемпературной коррозии. Группа безопасности с воздухоотводчиком, манометром и предохранительным клапаном врезается на подаче сразу после котла, до любых отсечных кранов.

• Насос на обратке через байпас с обратным клапаном
• Термосмесительный узел для защиты обратки
• Группа безопасности на подаче сразу после котла
• Никаких кранов между котлом и группой безопасности
• Резервное питание или ИБП для насоса

Правильная ориентация вала и обвязка насоса

Место врезки определяет логику системы, а ориентация и обвязка — её ресурс. Если вал стоит вертикально или фильтр забит, насос будет шуметь, греться и завоздушиваться даже на правильно выбранной точке подключения. Поэтому монтажный узел собирают по строгим правилам, а не «как влезло по месту».

Положение вала и стрелка потока

Вал ротора должен стоять строго горизонтально — это не рекомендация, а условие нормальной работы. Подшипники мокрого ротора смазываются и охлаждаются теплоносителем, и при вертикальном вале часть из них работает «всухую», а воздух собирается в верхней точке статора и срывает циркуляцию. Клеммная коробка при этом смотрит вбок или вверх, но никогда не вниз — туда не должна стекать вода при разгерметизации.

Стрелка на корпусе показывает направление потока, и она должна совпадать с реальным движением теплоносителя по трубе. Если поставить насос наоборот, он будет крутиться, давить, греться, но прокачки не даст — крыльчатка работает только в одну сторону. Перед затяжкой гаек проверьте стрелку дважды: после монтажа развернуть насос без слива контура не получится.

• Вал — строго горизонтально
• Клеммная коробка — сбоку или сверху, не вниз
• Стрелка корпуса — по направлению потока
• Насос — на прямом участке трубы, не в изгибе
• Доступ для обслуживания — не зашивать в стену наглухо

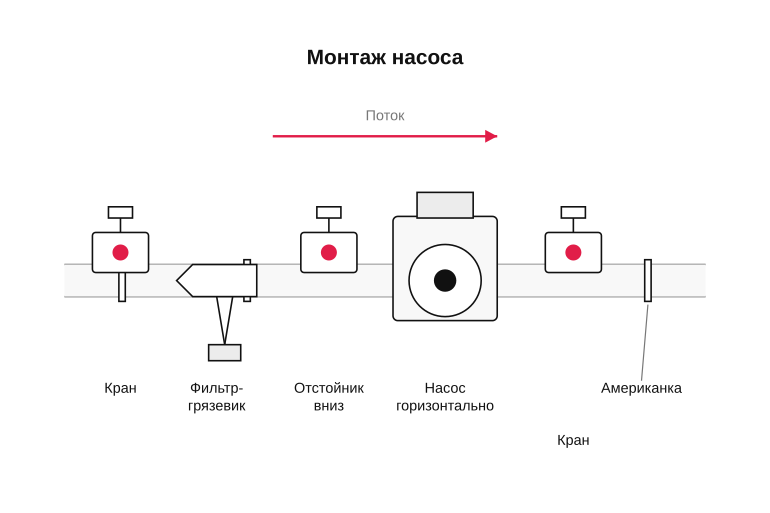

Фильтр, краны и сгоны вокруг насоса

Перед насосом по ходу потока обязательно ставится сетчатый фильтр-грязевик косого типа, например с латунным корпусом и пробкой под ключ. Окалина, песок из системы и обрывки льна с резьб попадают в крыльчатку и убивают её за один сезон. На горизонтальном участке фильтр ставят отстойником вниз, чтобы грязь оседала в пробке, а саму пробку можно было выкрутить и промыть сетку, не разбирая половину котельной.

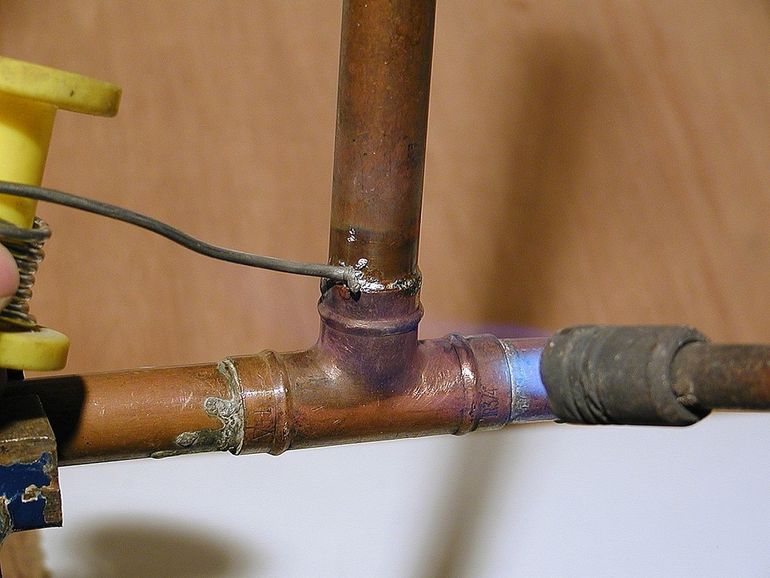

С двух сторон от насоса ставятся шаровые краны полнопроходные, например того же класса, что и на котловой обвязке. Это позволяет снять насос для чистки или замены, не сливая систему. Соединение с трубой — через американки или разъёмные сгоны, иначе любая замена превращается в перепайку участка. Резьбы герметизируют льном с пастой или анаэробным герметиком, ФУМ-лента на горячей воде под давлением — не лучший выбор.

• Фильтр-грязевик — перед насосом по потоку
• Шаровые краны — с двух сторон от насоса
• Американки или разъёмные сгоны — для демонтажа без слива
• Уплотнение резьб — лён с пастой или анаэробный герметик
• Кран Маевского или автоматический воздухоотводчик — в верхней точке узла

Частые ошибки монтажа и к чему они приводят

Большая часть проблем с циркуляционным насосом — это не брак и не плохой бренд, а нарушенный порядок монтажа. Вал поставлен вертикально, стрелка смотрит против потока, фильтра нет, кранов нет — и через сезон система начинает шуметь, завоздушиваться и греть неравномерно.

Ниже — типовые ошибки, которые повторяются на частных домах из раза в раз. Проверьте свою обвязку по этому списку до запуска: переделать на сухой системе в десять раз дешевле, чем сливать теплоноситель зимой.

Ошибки положения и направления

Самая частая ошибка — вал ротора стоит вертикально. В таком положении воздух скапливается в зоне подшипника, мокрый ротор работает на сухую и быстро изнашивается. Вал должен лежать строго горизонтально, клеммная коробка — сбоку или сверху, но не снизу.

Вторая по популярности — стрелка на корпусе направлена против потока теплоносителя. Насос в этом случае работает как препятствие, циркуляция падает, дальние радиаторы остаются холодными, а сам корпус начинает гудеть. Перед запуском сверьте стрелку с направлением подачи и убедитесь, что насос установлен на прямом участке, а не сразу после отвода или тройника.

• Вал ротора поставлен вертикально — ранний износ подшипника
• Стрелка направлена против потока — падение циркуляции и шум
• Клеммная коробка снизу — риск попадания конденсата на контакты
• Насос установлен сразу за коленом — турбулентность и вибрация

Ошибки в обвязке и точках врезки

Насос врезан без фильтра-грязевика и без отсекающих кранов с двух сторон — классика дешёвого монтажа. При первой же чистке системы придётся сливать весь контур, а окалина и шлам с радиаторов уходят прямо в крыльчатку. Перед насосом по потоку обязателен косой фильтр (например, Valtec, Itap, Far), с обеих сторон — шаровые краны для обслуживания.

Отдельная боль — насос на подаче твердотопливного котла без байпаса и термосмесительного узла. При отключении электричества теплоноситель закипает, а уплотнения и подшипники мокрого ротора не рассчитаны на работу с паром и перегревом. Не менее опасна врезка в верхней точке контура: там собирается воздух, насос работает всухую и щёлкает. Ставьте его на горизонтальном участке обратки, ниже расширительного бака и группы безопасности.

• Нет фильтра перед насосом — забитая крыльчатка и шум
• Нет шаровых кранов — слив всей системы ради замены насоса
• Насос на подаче ТТ-котла без защиты — перегрев и разрушение ротора
• Врезка в верхней точке контура — завоздушивание и сухой ход
• Насос питается без заземления и УЗО — риск пробоя по корпусу
