Уличные розетки и щиток на участке: степень защиты, высота установки и группы

Что такое IP-класс розетки и почему он критичен на улице

Маркировка IP — это не маркетинговая наклейка на корпусе, а короткая инструкция о том, в каких условиях розетка вообще имеет право жить. На улице у электрики совсем другой бытовой шлейф: косой дождь, утренний конденсат, пыль от газонокосилки, снег, который тает прямо по фасаду. Обычная внутренняя розетка под навесом выглядит спокойно ровно до первой грозы с боковым ветром, после чего внутри начинает скапливаться влага и подгорать контакты.

Две цифры после букв IP читаются просто: первая отвечает за защиту от твёрдых частиц и пыли, вторая — за воду. Чем больше число, тем агрессивнее условия выдержит корпус и крышка. Для участка реально работают три класса: IP44, IP54 и IP65, и их стоит разводить по зонам осознанно, а не ставить везде одну и ту же модель «на всякий случай».

Расшифровка IP44, IP54, IP65

IP44 — это базовая уличная защита: корпус не пускает внутрь предметы крупнее миллиметра и спокойно переносит брызги со всех сторон. Такой розетки достаточно под глухим навесом террасы или на стене дома, куда дождь долетает только ветреным боком, например модели Legrand Plexo или Schneider Mureva в исполнении IP44.

IP54 уже держит пыль в ограниченном объёме и более уверенные брызги, поэтому уместен в хозяйственной зоне, у сарая или летней кухни. IP65 рассчитан на прямую струю воды и плотно закрывает корпус от пыли, и именно он нужен там, где розетка стоит открыто: у ворот, на столбе подсветки, рядом с поливом.

• IP44 — терраса под навесом, стена под козырьком
• IP54 — хозблок, летняя кухня, зона мангала
• IP65 — столб у ворот, открытый фасад, зона полива

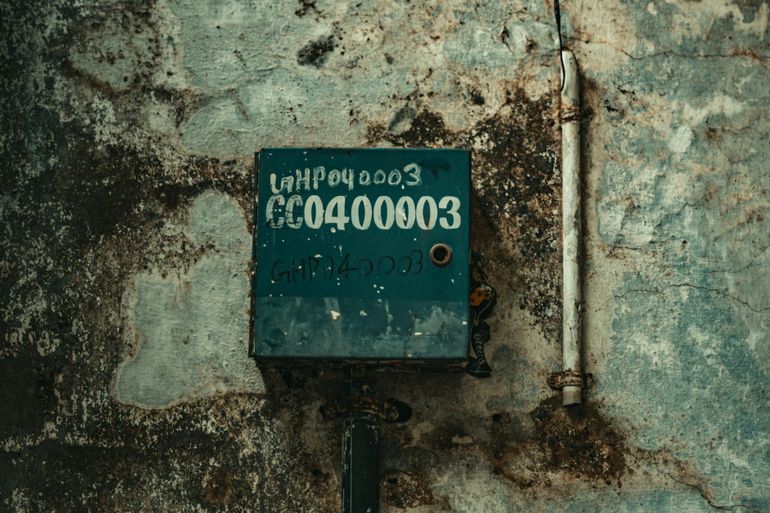

Что реально разрушает уличную розетку

Уличную розетку убивает не разовый ливень, а медленные циклы: влага заходит под крышку, остаётся внутри, при перепаде температур конденсируется на контактах и постепенно даёт окисление и подгорание. К этому добавляется ультрафиолет, который сушит пластик и резиновые уплотнители, пыль от стройки и газона, насекомые, которые любят забираться в тёплые корпуса.

Отдельная частая ошибка — поставить внутреннюю розетку под козырёк и считать это уличным решением. На плане выглядит аккуратно, а в реальности крышки нет, уплотнителя нет, и через сезон контакты темнеют. Уличная точка должна иметь подпружиненную крышку, резиновый уплотнитель по периметру и кабельный ввод снизу, например у серий ABB Impressivo, Werkel Gallant IP54 или уже упомянутых Plexo и Mureva.

• Конденсат внутри корпуса от перепадов температуры
• Ультрафиолет, который сушит пластик и уплотнители
• Пыль и насекомые в неплотно закрытом корпусе
• Установка внутренней розетки под навес без крышки IP
• Ввод кабеля сверху, по которому вода стекает внутрь

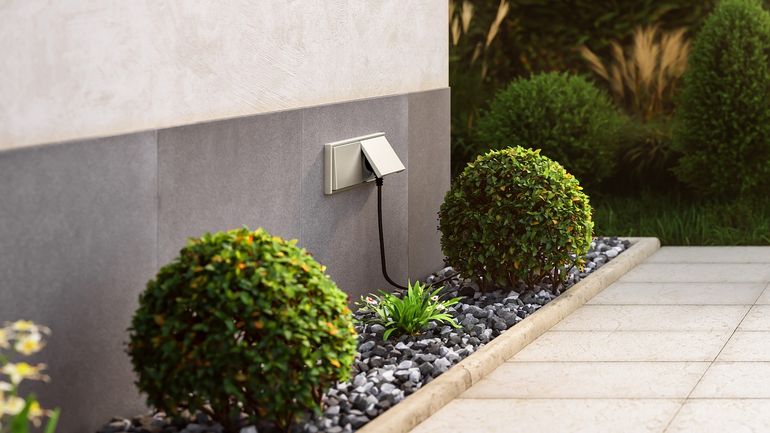

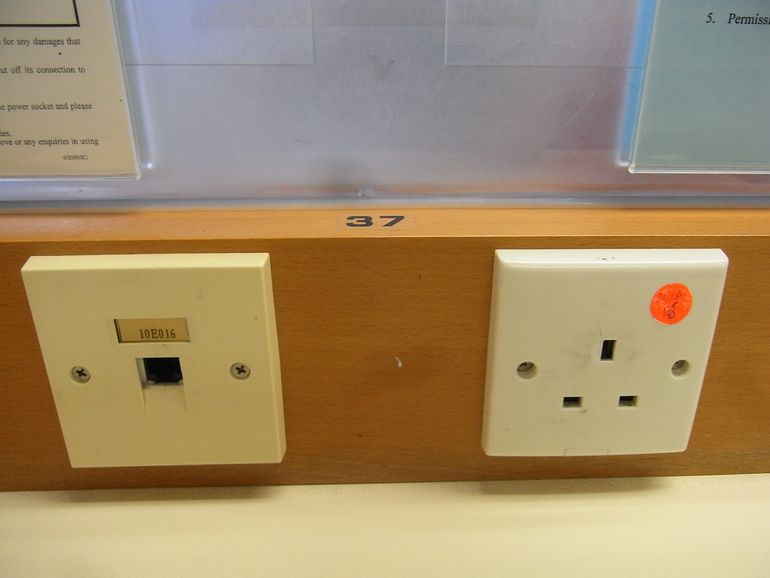

Розетки у террасы и под навесом: IP44 и высота под мебель

Терраса — самая обжитая часть улицы. Здесь живёт чайник для летних завтраков, гирлянда над столом, иногда блендер или ноутбук, а ближе к вечеру — зарядка телефона и колонка. Розетки тут работают много и буднично, поэтому к ним стоит относиться не как к технической мелочи, а как к части мебельной композиции: они должны быть под рукой, но не торчать на видном месте.

Под крышей навеса нет прямого дождя и снега, поэтому жёсткие уличные классы защиты избыточны. Достаточно розетки с откидной крышкой и резиновым уплотнителем класса IP44 — это рабочий минимум для крытой террасы, беседки и веранды. Если терраса открытая с одной стороны и косой дождь иногда долетает до стены, имеет смысл подняться до IP54, особенно для блока из двух-трёх розеток у обеденной зоны.

Какой IP хватает под крышей

IP44 закрывает большинство сценариев крытой террасы: брызги от дождя, влажный воздух, случайные капли с зонта или мокрых рук. У такой розетки есть откидная крышка и уплотнитель по периметру — этого хватает, пока вода не льётся струёй прямо в корпус. Модели с этим классом есть у большинства производителей фурнитуры, например Legrand Plexo, Schneider Mureva или ABB Impressivo.

Если навес неглубокий и ветер заносит дождь к самой стене, лучше брать IP54: пылевлагозащита там плотнее, а крышка прижимается жёстче. Полноценный IP65 на крытой террасе обычно не нужен — он сложнее в монтаже, дороже и визуально грубее, его логичнее оставить для открытых участков фасада и хоззоны.

• IP44 — крытая терраса, беседка, веранда с глухими стенами
• IP54 — терраса с одной открытой стороной, угловые розетки у края навеса
• IP65 — избыточен под крышей, оправдан только на открытом фасаде

Высота установки и расположение

Рабочая высота уличной розетки на террасе — 30–40 см от чистового пола, как и в комнатах. На этом уровне её удобно использовать сидя за столом, она не бросается в глаза и не конфликтует со спинками стульев. Если розетка предназначена для конкретного прибора на столешнице летней кухни — чайника, гриля, кофемашины — её поднимают на 110–120 см, чтобы шнур не свисал через край и не мешал готовить.

На плане это выглядит спокойно, а в жизни начинает мешать, если поставить одну розетку в дальнем углу террасы и надеяться, что хватит. Лучше развести два блока: один у обеденной зоны для бытовой мелочи и гирлянды, второй — ближе к мангалу или кухонному модулю под мощные приборы. Между блоком и мангалом стоит оставить хотя бы 50–60 см, чтобы крышка розетки не нагревалась и не пачкалась жиром.

• 30–40 см от пола — общая розетка у стола и зоны отдыха
• 110–120 см — рабочая высота у столешницы летней кухни
• Минимум 50–60 см от мангала или гриля до ближайшей розетки
• Два разнесённых блока лучше одной точки в углу террасы

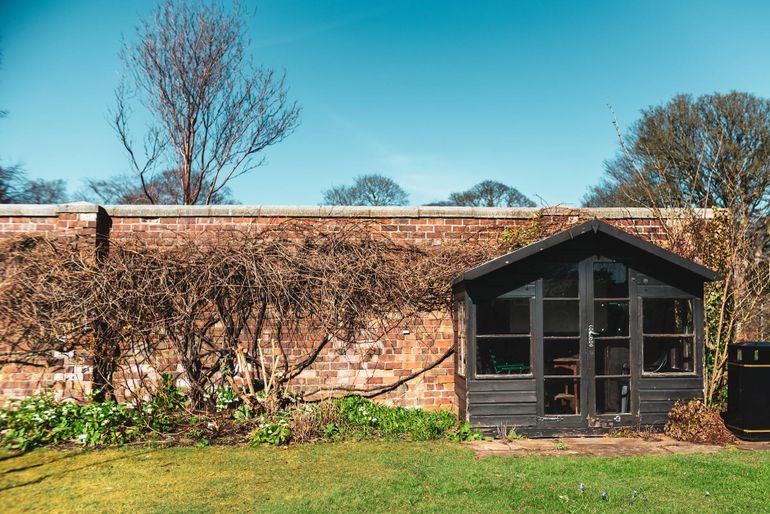

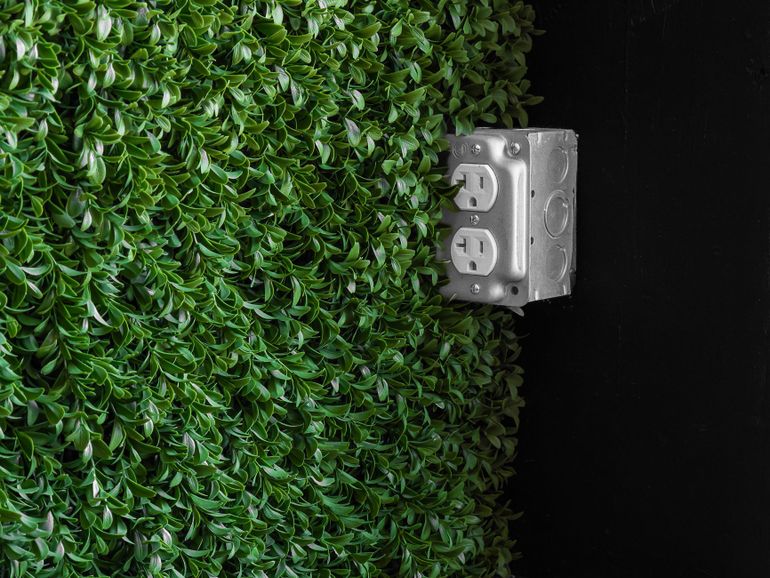

Розетки в хозяйственной зоне: сарай, мастерская, теплица

Хозяйственная зона живёт по другим правилам, чем терраса. Здесь включают болгарку, мойку высокого давления или циркулярную пилу — и розетка должна выдерживать не только ток, но и пыль, брызги и случайную струю воды из шланга. Именно поэтому степень защиты и высота установки в этой части участка отличаются от зоны отдыха.

IP54 как разумный минимум

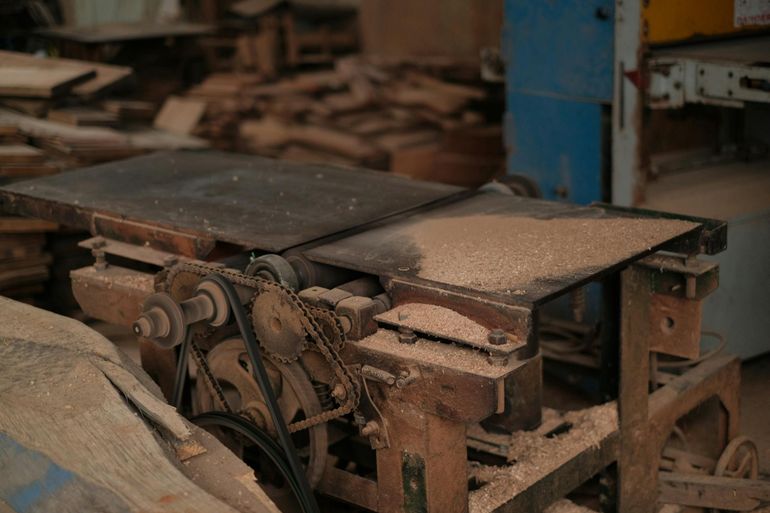

В сарае и мастерской главные враги розетки — древесная и абразивная пыль, а в теплице — конденсат и вода при поливе. Класс IP54 означает, что внутрь корпуса попадает лишь ограниченное количество пыли, не мешающее работе контактов, плюс защиту от брызг с любого направления. Для большинства хозяйственных сценариев этого достаточно, тогда как IP44 здесь уже рискованно: мелкая пыль от шлифовки проникает в корпус и со временем нарушает контакт.

Если розетка стоит на открытой стене сарая без козырька, разумно подняться на ступень выше — до IP55: тот же пыленепроницаемый корпус, что и у IP54, но с защитой уже от слабых водяных струй, а не только от брызг. Подходящие модели есть, например, у Legrand Plexo и Schneider Electric Mureva — крышка с уплотнителем и самозакрывающаяся шторка не дадут воде затечь внутрь даже при косом дожде.

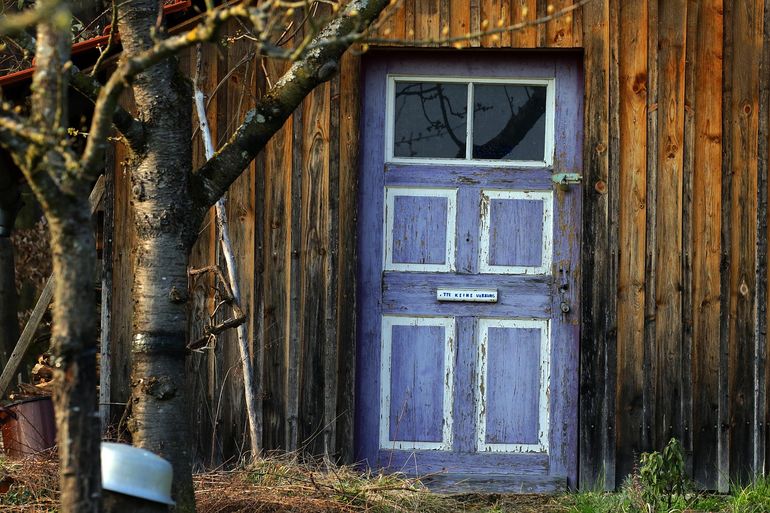

Высота и расположение у входа в сарай

Оптимальная высота розетки на наружной стене хозблока — 50–80 см от отмостки или грунта. Это выше зоны разбрызгивания при дожде и таянии снега, но достаточно удобно, чтобы воткнуть вилку удлинителя не наклоняясь. Ставить ниже 40 см — значит подставить корпус под грязь и лужи, которые скапливаются у порога.

Располагать розетку лучше сбоку от входа, а не прямо над дверным проёмом: так кабель инструмента не мешает открывать дверь и не цепляется за косяк. Если у сарая есть небольшой свес кровли, розетку стоит спрятать под него — дополнительная защита от прямого дождя обходится бесплатно.

Розетки у ворот и въезда: IP65 и питание для привода

Въезд — самая открытая часть участка: здесь нет навеса, козырька и стен, которые прикрывают розетку от косого дождя и снежной крупы. Сюда подходят кабели на привод откатных или распашных ворот, на подсветку номера и столбов, а иногда и временная розетка для пылесоса в машине или подкачки колёс. На плане это выглядит как одна точка у столба, а в жизни через неё проходит вся уличная техника, которой нужна вода-, пыле- и удароустойчивая оболочка.

Логика подключения здесь отдельная: привод ворот лучше выносить на собственный автомат в уличном щитке, чтобы случайное срабатывание УЗО от газонокосилки не оставляло вас перед закрытыми створками. Сервисную розетку у въезда удобно сажать на ту же линию, что и хоззону, но через свой дифавтомат, например ABB, Schneider Electric или IEK с током утечки 30 мА.

Почему здесь только IP65

У ворот розетка стоит на открытом столбе или на стойке без какой-либо защиты сверху, поэтому корпус должен держать прямые струи воды и пыль с дороги. IP65 — это минимально честный класс для такой позиции: пыленепроницаемый кожух и защита от водяных струй с любого направления. IP44 здесь быстро наберёт влагу внутрь, контакты позеленеют, а автомат начнёт выбивать в каждый ливень.

Дополнительно стоит брать модели с откидной крышкой на пружине и уплотнителем по периметру, например ABB Impressivo, Legrand Plexo или Schneider Mureva. Крышка должна закрываться даже с воткнутой вилкой — иначе во время дождя вода стечёт прямо в гнездо по кабелю привода.

• IP65 как минимум для открытого столба
• Откидная крышка с уплотнителем
• Закрытие корпуса при воткнутой вилке
• Влагозащищённые модели, например ABB, Legrand, Schneider

Высота для привода и подсветки

Розетку для привода ворот удобно ставить на высоте 40–60 см от уровня чистой отмостки: ниже — и её захлёстывает грязью от колёс, выше — и кабель привода идёт некрасивой петлёй по столбу. Сервисную розетку для пылесоса, насоса или гирлянды лучше поднять на 90–110 см, чтобы доставать без наклона и не цеплять вилкой снег зимой.

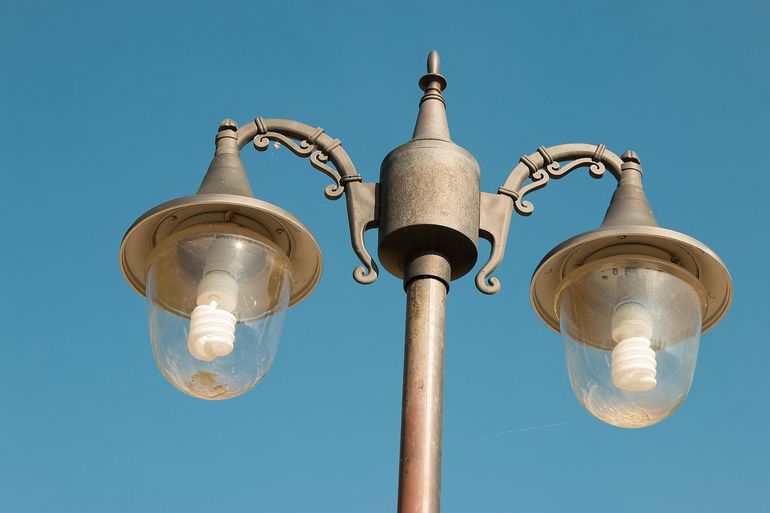

Если у въезда стоит фонарь или подсветка номера, питание на них уводят отдельным кабелем выше — на 200–220 см, и в распределительную коробку, а не в обычную розетку. Так подсветка работает на линии освещения и управляется своим выключателем или датчиком, а силовую розетку при необходимости можно обесточить отдельным автоматом, не выключая вечерний свет.

• 40–60 см — розетка под привод ворот
• 90–110 см — сервисная розетка у въезда
• 200–220 см — вывод на подсветку через коробку
• Отдельные линии для силы и света

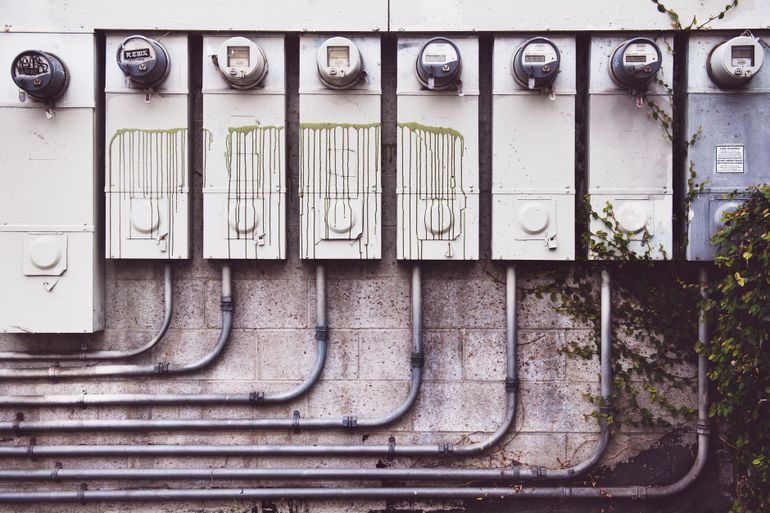

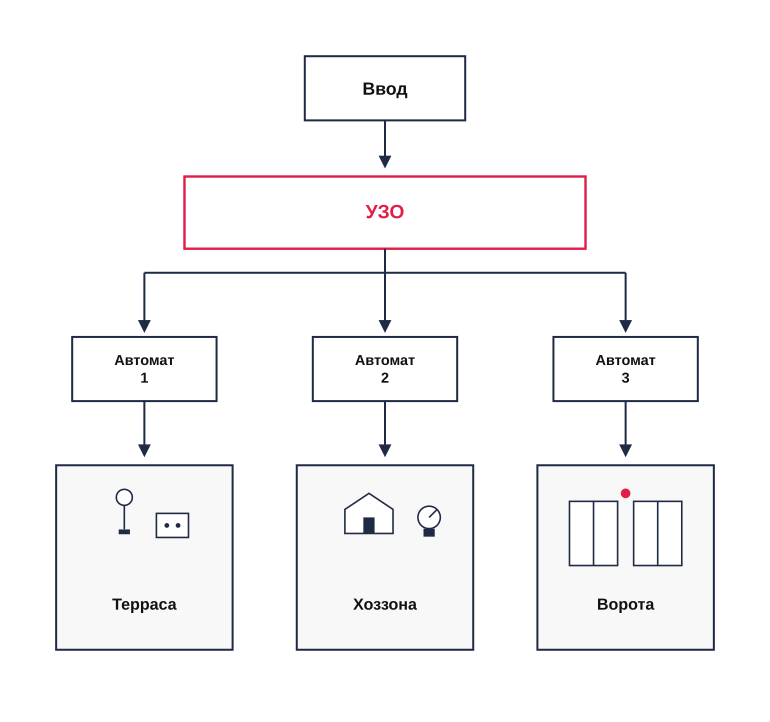

Группировка розеток по автоматам в уличном щитке

Когда все уличные розетки висят на одном автомате, любая мелочь превращается в маленькую драму: газонокосилка коротнула у сарая — и одновременно гаснет подсветка у ворот, отключается насос на террасе, а семья остаётся без света во дворе. У такой экономии на линиях есть бытовой шлейф: щиток превращается в единую точку отказа, и каждый поход к нему — это фонарик, темнота и поиск нужного рычажка наугад.

Логика разнесения простая: уличные розетки живут в разных сценариях и с разной нагрузкой, поэтому им нужны свои отдельные автоматы и общая защита по току утечки. Так короткое замыкание у мангала не гасит ворота, а сработавшее УЗО на хоззоне не оставляет дом без уличного освещения.

Принцип разнесения по зонам

Уличные розетки удобно делить по сценариям использования: терраса — это бытовая техника и подсветка рядом с домом, хоззона — мощный инструмент вроде газонокосилки, триммера или дрели, а ворота — приводы, домофон и подсветка въезда. Каждая такая группа уходит на свой автомат: одна линия выключилась — соседние продолжают работать, а по щёлкнувшему автомату сразу видно, где искать проблему.

Объединять в одну линию имеет смысл только то, что физически рядом и редко включается одновременно: например, две розетки на одной стене террасы или пару выводов у одного сарая. А вот ворота лучше держать отдельно от всего: их работа не должна зависеть от того, что кто-то воткнул сварочник в хоззоне.

• Терраса: розетки у дома, подсветка зоны отдыха, мангал
• Хоззона: сарай, мастерская, розетки для садовой техники
• Ворота и въезд: привод, домофон, подсветка номера
• Полив и насосы: отдельная линия, если есть скважина или автополив

УЗО и дифавтомат на уличные группы

Уличные линии всегда работают во влаге: дождь, конденсат в коробке, мокрая трава под ногами при включении триммера. Поэтому на каждую уличную группу обязательно ставится защита от тока утечки — отдельное УЗО на 30 мА перед автоматами или дифавтоматы на каждую линию. Без этого даже исправная розетка с IP65 не спасёт, если изоляция кабеля повредится лопатой или мышами.

Дифавтомат удобнее там, где мало места и хочется, чтобы у каждой зоны была своя независимая защита: сработка на воротах не гасит террасу. Общее УЗО на блок из нескольких автоматов дешевле, но при утечке отключит сразу всю улицу — это нормальный компромисс для небольшого щитка, например на дачном участке с двумя-тремя линиями.

• УЗО или дифавтомат с током утечки 30 мА на уличные группы
• Отдельный автомат на каждую зону: терраса, хоззона, ворота
• Маркировка линий в щитке, чтобы не искать наугад при отключении
• Проверка кнопки «Тест» на УЗО раз в несколько месяцев

Памятка: уличные розетки по зонам участка

Когда розетки уже размечены по участку, удобно держать перед глазами короткую сводку: где какой IP, на какой высоте и от какого автомата идёт линия. Такая памятка помогает не запутаться в разговоре с электриком и быстро проверить себя перед монтажом.

Ниже — три ключевые зоны участка с базовыми ориентирами. Это не нормативный документ, а рабочая шпаргалка, которую разумно сверять с конкретными условиями вашего дома.

• Терраса под навесом: IP44, высота 30–90 см от пола террасы, отдельная группа с УЗО
• Хоззона у сарая и мангала: IP54, высота 60–100 см от земли, своя линия под инструмент
• Ворота и въезд: IP65, высота 40–60 см или в стойке, отдельный автомат под привод и подсветку

Как пользоваться памяткой

Сначала определите, к какой зоне ближе всего ваша будущая розетка: закрытая терраса, открытая хоззона или въездная группа у ворот. От этого зависит и степень защиты, и логика подключения, и здравая высота установки над уровнем земли или пола.

Если точка попадает на границу зон — например, розетка под свесом крыши у выхода в сад, — выбирайте более строгий IP и более защищённую группу. Запас по защите на улице почти никогда не оказывается лишним, а вот его нехватка вылезает первой же осенью.

Что проверить перед монтажом

Перед тем как электрик начнёт штробить фасад и тянуть кабель, пройдитесь по короткому списку. Эти пункты ловят большую часть ошибок, которые потом неудобно переделывать: не та высота, общая группа с домашними розетками, отсутствие УЗО на уличной линии.

• IP-класс розетки соответствует зоне и реально закрывается крышкой
• Высота удобна под конкретный сценарий: мангал, газонокосилка, привод ворот
• Уличные розетки вынесены в отдельные группы, а не подключены к домашним
• На каждую уличную линию стоит УЗО или дифавтомат, например ABB, Schneider или IEK
• Кабель заведён в подрозетник снизу, кромка уплотнена, петля для стока конденсата предусмотрена
