Управление светом из нескольких мест: проходные и перекрёстные выключатели

Когда удобно управлять светом из нескольких мест

Управление одной лампой с двух или трёх точек нужно там, где человек регулярно проходит помещение насквозь и не должен возвращаться к выключателю в темноте. Это не модная опция, а нормальная бытовая логика: свет включается там, где ты вошёл, и гасится там, где вышел. Если попытаться обойтись обычными выключателями, схема либо не соберётся, либо будет работать с подвохом — об этом ниже.

Прежде чем закладывать кабель и заказывать механизмы, имеет смысл честно расписать сценарии движения по дому. От этого зависит и количество точек, и тип выключателя на каждой из них, и марка кабеля до подрозетников.

Лестница, коридор, спальня

Лестница на второй этаж — классический повод для проходной схемы: один выключатель ставится внизу у входа на марш, второй — наверху на площадке. Поднялся — погасил за собой, спустился ночью — включил снизу, не нащупывая ступени.

Длинный коридор с двумя входами и спальня с кроватью у дальней стены работают по той же логике. В коридоре удобно ставить выключатели у каждой двери, в спальне — один у входа и второй у изголовья, чтобы не вставать ради верхнего света. Если точек становится три (например, коридор с тремя дверьми), к двум проходным добавляется перекрёстный посередине.

• Лестница между этажами: 2 точки — внизу и наверху
• Коридор с двумя входами: 2 точки у дверей
• Спальня: 2 точки — у двери и у изголовья
• Длинный коридор с тремя дверьми: 3 точки, средняя — перекрёстный

Когда хватит обычной схемы

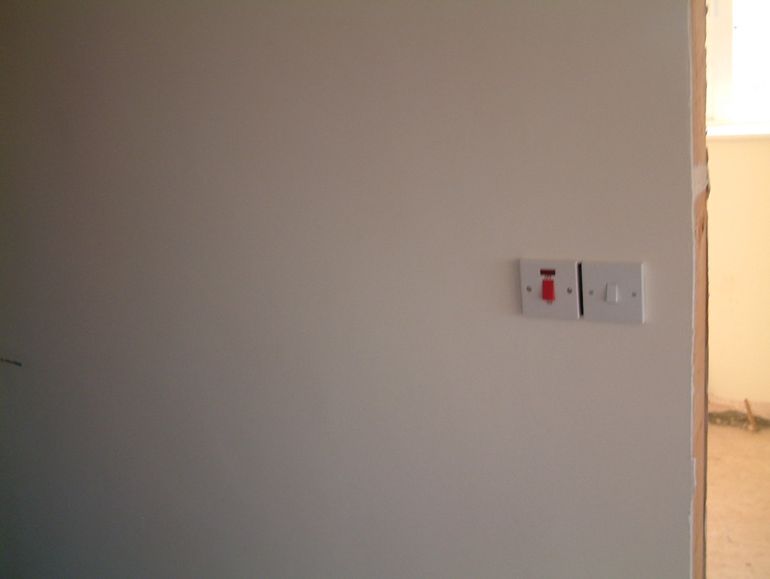

Если в помещение ведёт одна дверь и человек всегда заходит и выходит через неё, проходная схема не нужна. Обычный одноклавишный выключатель у входа полностью закрывает задачу, а лишние механизмы и трёхжильный кабель только удорожают работу и усложняют щит.

Не стоит закладывать проходные «на всякий случай» в кладовку, санузел, гардеробную или небольшую детскую с одним входом. Это деньги на ветер и лишние точки отказа: больше клемм — больше мест, где плохой контакт даст мигание или щелчки в стене.

• Санузел и кладовая с одной дверью
• Гардеробная и постирочная
• Небольшая комната с одним входом
• Технические помещения, куда заходят на минуту

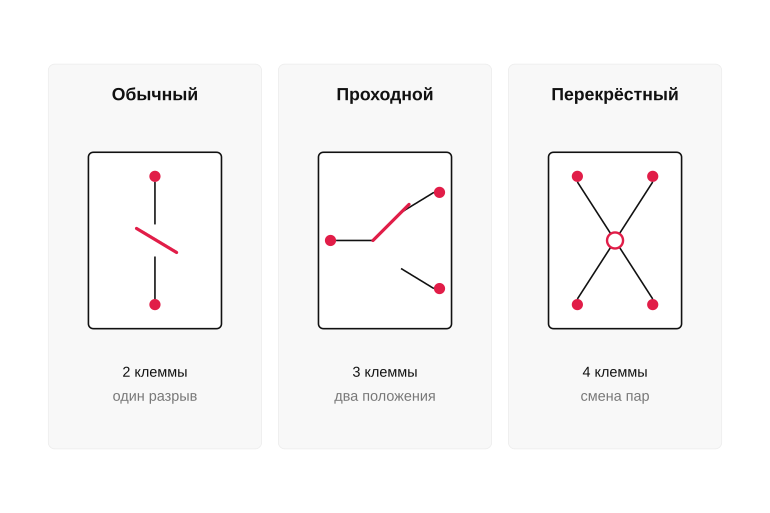

Чем проходной и перекрёстный выключатель отличаются от обычного

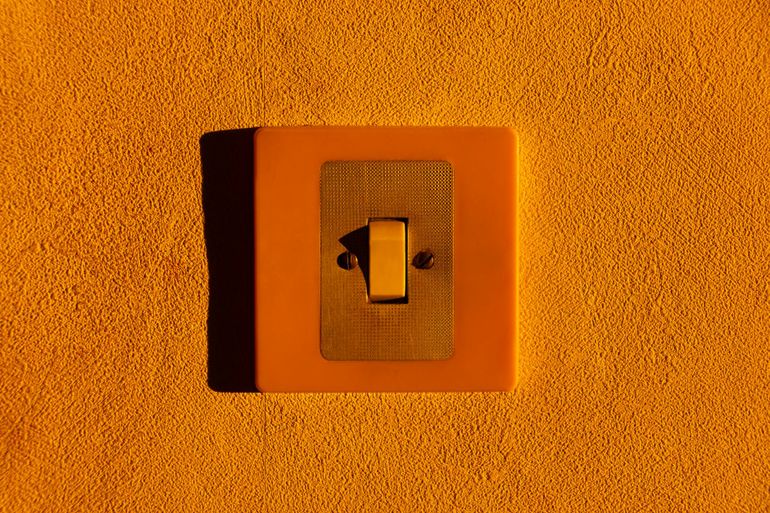

Обычный одноклавишный выключатель устроен просто: он рвёт фазу в одной точке. Замкнул — свет горит, разомкнул — погас. Для управления из двух мест такой логики не хватает, потому что у клавиши только два состояния и один путь тока.

Проходной и перекрёстный выключатели внешне почти не отличаются от обычного, но внутри у них другая контактная группа. Именно она позволяет собирать схему, где состояние света меняется с любой клавиши, независимо от того, в каком положении стоят остальные. Маркировку клемм и направление контактов производитель указывает на тыльной стороне корпуса — её надо смотреть до монтажа, а не после.

Проходной: общий и два путевых

У проходного выключателя три клеммы. Одна — общий контакт (его часто обозначают L, COM или стрелкой, направленной к двум другим). Две другие — путевые контакты, к ним подходят жилы, по которым ток пойдёт к следующему выключателю. Клавиша не размыкает цепь, а переключает общий контакт с одного путевого на другой.

Это ключевое отличие от обычного выключателя: ток в линии не пропадает, меняется только маршрут. Поэтому свет включается или выключается в зависимости от того, совпадают ли маршруты двух выключателей, а не от того, какая клавиша поднята вверх. На корпусе механизма обязательно проверь маркировку клемм перед подключением: путаница общего и путевых контактов — самая частая причина неработающей схемы.

• L или COM — общий контакт, к нему приходит фаза или уходит на лампу
• Две клеммы со стрелками или цифрами 1 и 2 — путевые контакты
• Между двумя проходными выключателями идут две жилы по путевым контактам

Перекрёстный: две пары контактов

Перекрёстный выключатель ставится между двумя проходными, когда точек управления три и больше. У него четыре клеммы — две пары входов и выходов. В одном положении клавиши пары соединяются напрямую, в другом — перекрещиваются. Отсюда и название.

Самостоятельно, без проходных по краям линии, перекрёстный выключатель не работает — он только меняет местами две жилы, идущие по путевым проводам. Клеммы на корпусе обычно сгруппированы парами сверху и снизу или помечены стрелками; перепутаешь пары — схема будет переключаться через раз или вообще зависнет в одном положении.

• Четыре клеммы, сгруппированные в две пары
• Ставится только между двумя проходными выключателями
• В цепь заходят и выходят по две жилы — те самые путевые провода

Схема управления с двух мест: два проходных выключателя

Базовая схема на двух проходных выключателях рассчитана на одну группу света и две точки управления. Логика простая: фаза от автомата приходит на общий контакт первого выключателя, между двумя выключателями идут две путевые жилы, а с общего контакта второго фаза уходит на лампу. Ноль и защитный проводник идут от щитка прямо к светильнику и в коммутации не участвуют.

От распределительной коробки до каждого подрозетника тянут трёхжильный кабель, например ВВГнг-LS 3×1,5: одна жила — приходящая или уходящая фаза, две — путевые. К светильнику достаточно обычной двухжильной линии с фазой и нулём, плюс земля для металлических корпусов. Клеммы у проходных всегда промаркированы: общий контакт обозначается отдельно (часто стрелкой или цифрой 1, иногда буквой L или COM), путевые — двумя одинаковыми значками. Это не декоративная разметка, а единственный надёжный ориентир при сборке.

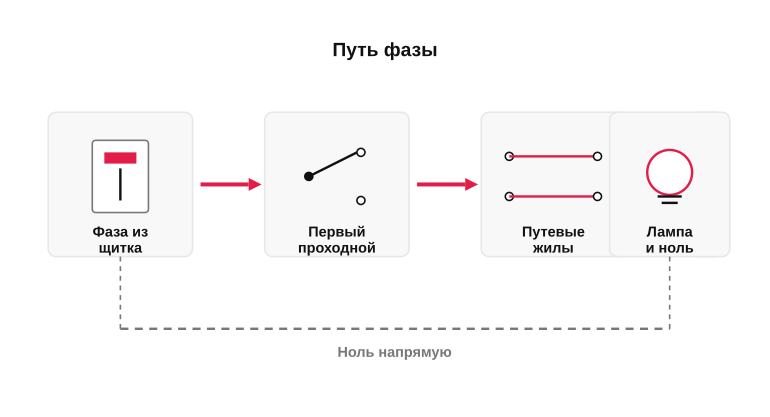

Как идёт фаза через путевые жилы

Внутри каждого проходного выключателя клавиша перекидывает общий контакт между двумя путевыми. Когда положения клавиш на двух выключателях совпадают по выбранной путевой жиле, цепь замкнута и лампа горит. Стоит щёлкнуть любой из них — общий контакт переключается на вторую жилу, цепь рвётся, свет гаснет. Поэтому у проходных нет фиксированных положений «включено» и «выключено»: значение имеет только взаимное состояние пары.

Запоминается одно правило: коммутируется всегда фаза, ноль идёт на лампу напрямую от коробки. Если по ошибке завести на общий контакт ноль, а фазу пустить по путевым, светильник внешне будет работать, но патрон и провод до лампы окажутся под напряжением даже при выключенном свете. Это прямой путь к удару током при замене лампочки.

• Фаза из щитка — на общий контакт первого проходного.
• Две путевые жилы — между выключателями.
• Общий контакт второго проходного — на фазный провод лампы.
• Ноль и защитный проводник — от коробки сразу на светильник.

Бытовой пример: лестница на второй этаж

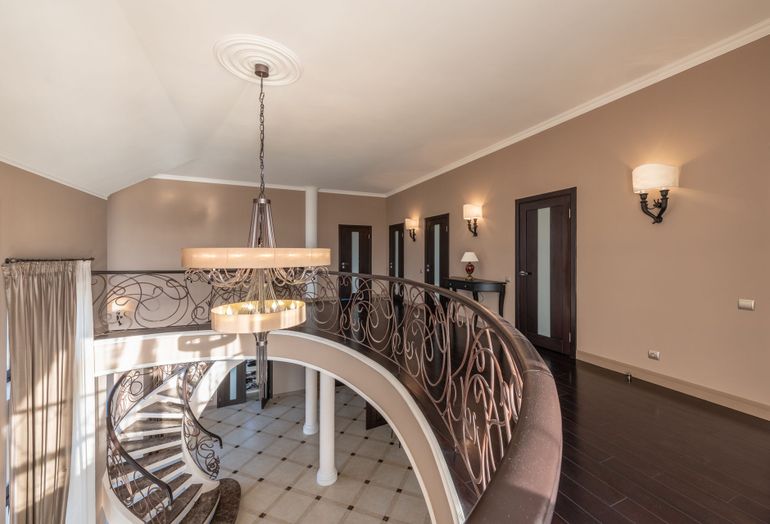

Классический сценарий — лестница между первым и вторым этажом. Один проходной ставят внизу у первой ступени, второй — наверху у выхода на площадку. Поднимаясь, человек включает свет внизу и гасит его сверху, спускаясь — наоборот. Ни одному из выключателей не назначено «своё» положение, и это нормально.

При разводке от распределительной коробки на лестничной площадке к каждому подрозетнику идёт трёхжильный кабель, к светильнику над маршем — двухжильный с землёй для корпуса. До монтажа линию обязательно обесточивают на автомате и проверяют отсутствие напряжения индикатором на всех жилах, а не только на ожидаемой фазе: в старой проводке нередко находится перепутанная пара.

Схема управления с трёх мест: добавляем перекрёстный

Когда точек управления становится три, двух проходных уже не хватает. Между ними встаёт перекрёстный выключатель: он не просто рвёт одну жилу, а одновременно перебрасывает обе путевые жилы крест-накрест. Любое нажатие в любой из трёх точек меняет состояние цепи и переключает свет.

Логика простая: первый и последний выключатели остаются проходными со своим общим контактом, а всё, что между ними, — это перекрёстные. Хотите четвёртую точку — добавьте ещё один перекрёстный в разрыв путевых жил. Ставить вместо перекрёстного третий проходной бесполезно: у него нет нужной перемычки внутри, и схема просто не будет переключаться корректно.

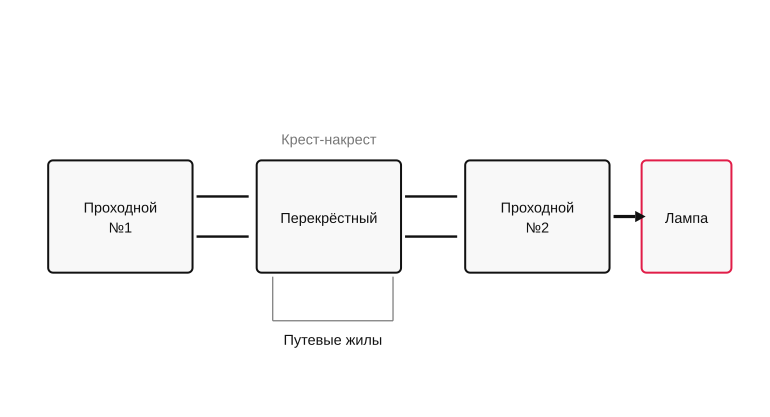

Перекрёстный между двумя проходными

Перекрёстный выключатель имеет четыре контакта: две пары входов и выходов. В одном положении он соединяет входы с выходами напрямую, в другом — крест-накрест. Подключают его в разрыв двух путевых жил, которые идут от первого проходного ко второму. Общие контакты проходных не трогают: к одному по-прежнему приходит фаза от автомата, со второго фаза уходит на лампу.

Для такой схемы между проходными нужен четырёхжильный кабель, например ВВГнг-LS 4×1,5: две жилы — путевые, третья — рабочий ноль, который транзитом идёт к светильнику, четвёртая используется как защитный проводник. До перекрёстного и после него прокладывают тот же четырёхжильный кабель, чтобы провести через коробку обе путевые жилы и не разрывать ноль и землю.

• Первый выключатель — проходной, на общий контакт приходит фаза
• Средний выключатель — перекрёстный, в разрыве двух путевых жил
• Последний выключатель — проходной, с общего контакта фаза уходит на лампу
• Ноль идёт от щита напрямую к светильнику, минуя выключатели

Бытовой пример: длинный коридор и спальня

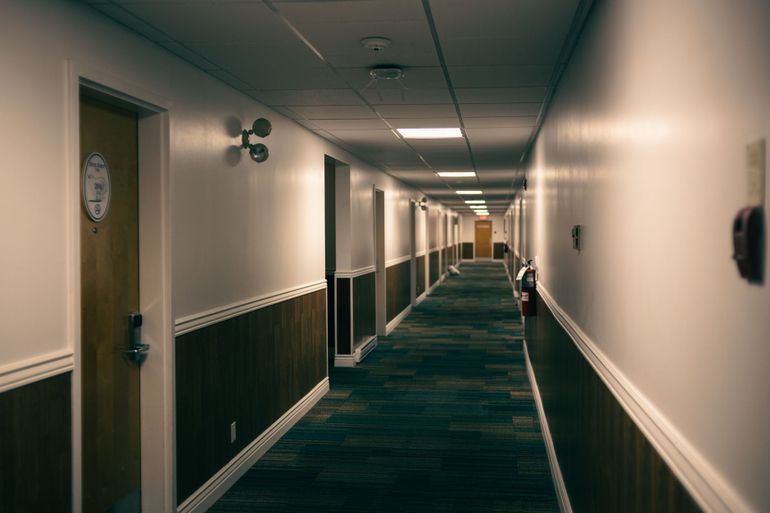

Классический сценарий — коридор с тремя входами: со стороны прихожей, из кухни и у двери в спальню. На каждом входе ставится своя точка управления одной и той же группой потолочных светильников. Зашли с улицы — включили, дошли до кухни — выключили, вышли из спальни ночью — снова включили и погасили у выхода. Никаких возвратов и хождений в темноте.

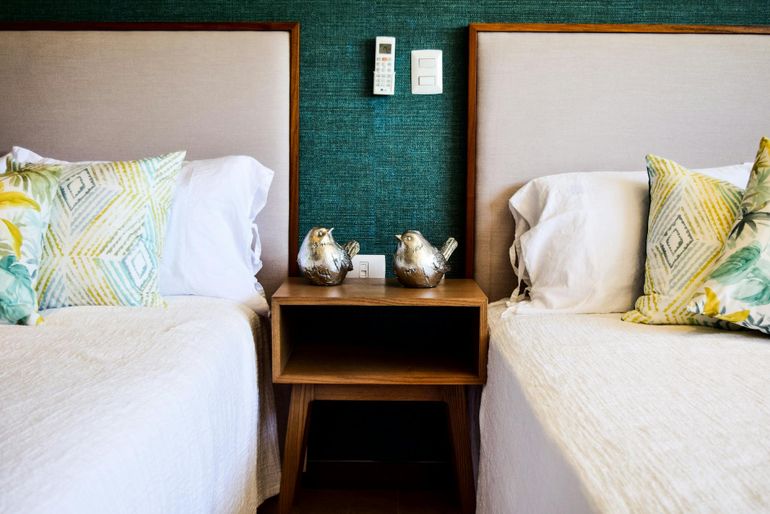

Второй частый случай — спальня, где свет управляется от двери и с двух сторон кровати. Здесь у двери ставят проходной, у одного изголовья — перекрёстный, у другого — снова проходной. Главное на этапе чернового монтажа: сразу заложить между этими тремя коробками кабель с нужным числом жил, иначе позже придётся штробить стены повторно или прокладывать провод поверху.

Типичные ошибки и безопасный монтаж

Схема с двух или трёх точек прощает мало: одна перепутанная жила — и свет либо не реагирует на один из выключателей, либо работает наоборот, либо коротит при первом щелчке. Большая часть проблем закладывается ещё на этапе разметки и закупки кабеля, а вылезает уже после оштукатуривания стен, когда что-то менять — это вскрывать штробу.

Поэтому к моменту подачи напряжения у вас должна быть собрана и проверена вся цепочка: правильный кабель, правильное распределение жил по клеммам, фаза приходит туда, куда нужно, ноль идёт мимо выключателей напрямую к светильнику. Ниже — короткий порядок действий по безопасности и список ошибок, которые чаще всего ловят на приёмке.

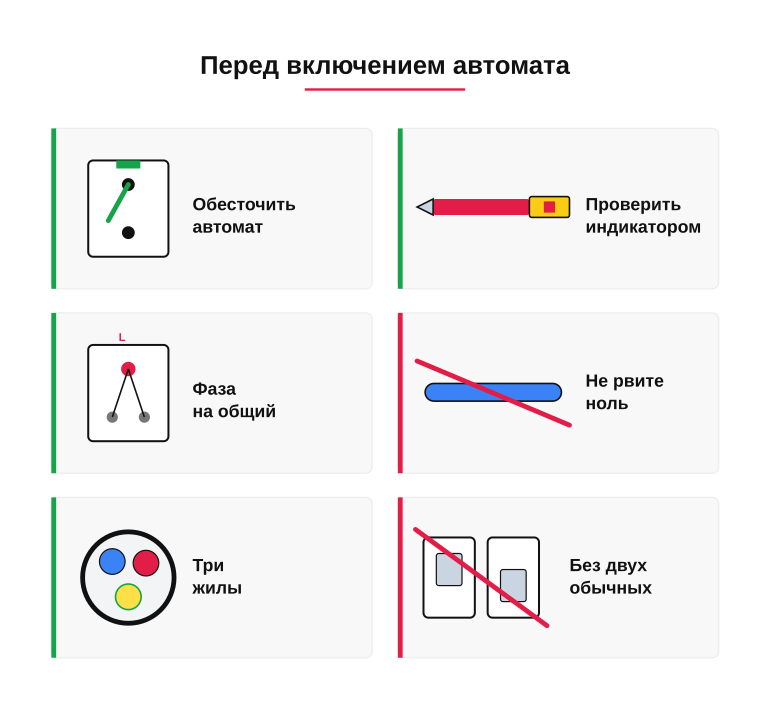

Безопасность перед работой

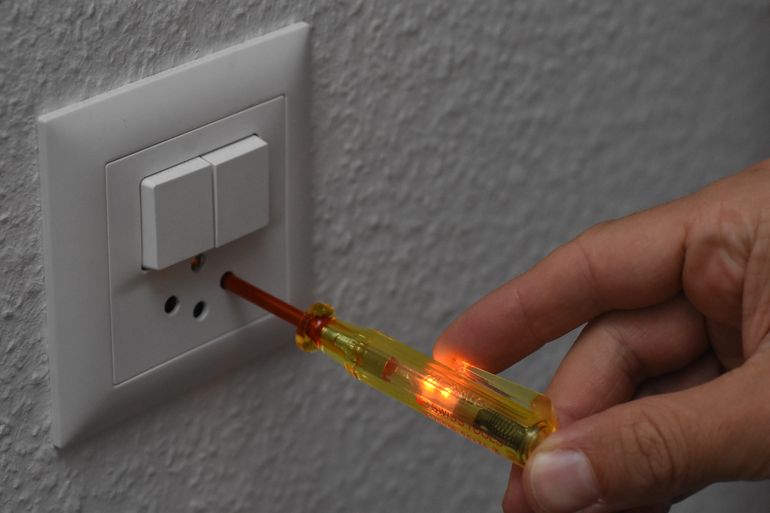

Сначала зафиксируйте обесточивание, потом всё остальное. Найдите автомат, который питает нужную линию, выключите его и проверьте отсутствие напряжения на жилах в каждом подрозетнике индикаторной отвёрткой или двухполюсным указателем напряжения, например Fluke T90 или IEK ОП-2Э. Просто щёлкнуть выключателем в комнате недостаточно: при ошибке монтажа фаза может приходить с другой стороны.

Работайте только при дневном свете или с автономным фонарём, не держите включёнными удлинители на той же линии и не полагайтесь на подписи в щите — они часто врут. Если в доме нет схемы щита, проверьте каждую жилу индикатором отдельно, в том числе ту, которую считаете нулём.

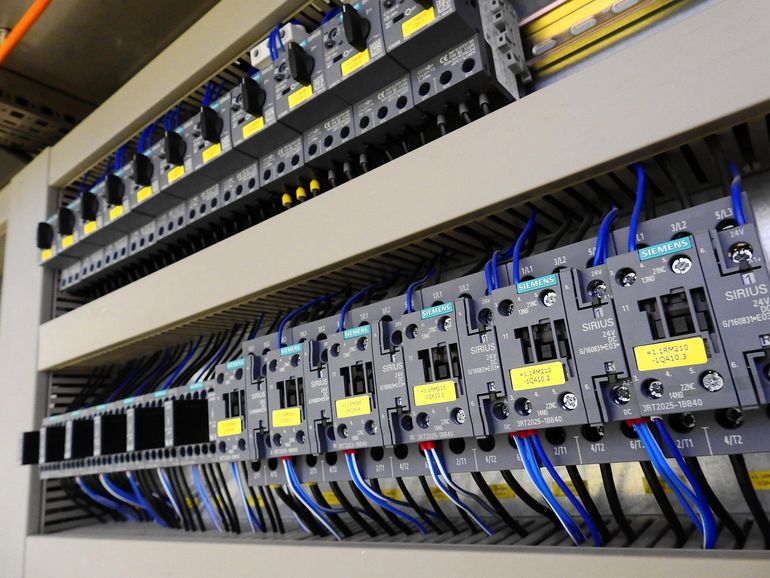

• Отключить автомат нужной линии в щите
• Проверить отсутствие фазы индикатором на всех жилах
• Убедиться, что соседний выключатель не подаёт питание со второй стороны
• Снять с линии бытовые приборы и удлинители
• Работать с фонарём, а не вслепую

Ошибки в схеме и в кабеле

Большинство ошибок повторяется из объекта в объект и легко ловится самопроверкой до подачи напряжения. Сверьтесь со списком ниже: если хотя бы один пункт про вас, схему надо переделывать, а не пытаться запустить.

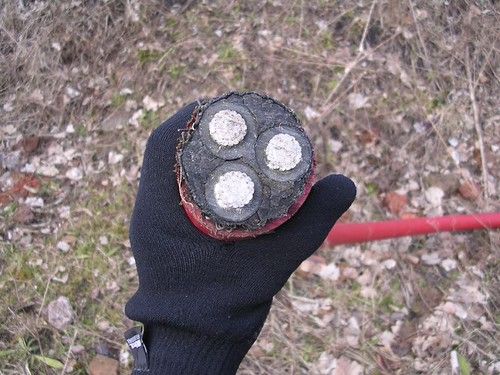

Отдельно про кабель: к проходным точкам идёт трёхжильный кабель, например ВВГнг-LS 3×1,5, между двумя проходными при добавлении перекрёстного — четырёхжильный или два трёхжильных в одной штробе. Экономия на жилах и попытка пропихнуть схему по двухжильному проводу — главный источник переделок.

• Фаза заведена не на общий контакт проходного, а на путевой — выключатели работают непредсказуемо
• Разорван ноль вместо фазы — лампа гаснет, но патрон остаётся под напряжением
• Вместо проходных куплены обычные одноклавишные выключатели — схема физически не собирается
• Перекрёстный поставлен крайним вместо среднего положения — управление с трёх точек не работает
• К проходной точке проложен двухжильный кабель — не хватает жилы под второй путевой контакт
• Клеммы L, 1 и 2 на выключателе перепутаны при подключении — свет включается только с одной стороны
• Соединения в подрозетнике сделаны на скрутках без клемм, например без Wago 221, — нагрев и потеря контакта со временем
